Проводка в бане

Правила монтажа банных электропечей

Требования СНиП 41-01-2003

Этот документ регламентирует основные правила размещения электропечей с точки зрения пожарной безопасности:

  • Печь необходимо устанавливать в углу ближе к входу, однако, при соблюдении требований СНиПа, допускается и установка в центре помещения.
  • Пол в месте установки печки покрывается негорючими материалами.
  • Расстояние между стеной и корпусом печи должно составлять не менее 0.5 метра при отсутствии экрана. Если такая защита установлена, допускается располагать электрическую печь ближе.
  • В районе каменки должно выполняться отверстие для приточной вентиляции.
  • Корпус печи должен быть защищен ограждением, находящимся на расстоянии не менее 70 см.

Как устанавливать корпус и органы управления?

Первым делом следует промыть и просушить камни, уложить их и включать печь. При подключении пустой печи произойдет выгорание тэнов. При установке пульта управления необходимо выполнение следующих требований:

  • Внешний пульт устанавливают в помещении, где нет повышенных температур.
  • Прокладывание проводов производится заранее.
  • Мощность, которую может выдержать электрощиток и провода должна быть не ниже мощности электропечи.
  • Необходимо присутствие УЗО.
  • Дабы избежать контакта проводов и нагретых стен, их прокладывают в специальной шине из несгораемого материала.

Установка датчиков и заземления

Рекомендуется использовать только кабели из термостойкого материала. Присутствие скруток исключается, все отрезки проводов должны быть целыми. Датчики обычно крепят над дверью, каменкой и парными лавками.

Требования ГОСТ 12.1.030-81 и сечение электропроводки

Согласно ГОСТ 12.1.030-81, электрический контур должен быть заземлен напрямую, либо занулен через щиток. Как говорилось выше, мощность, которую проводка может выдержать должна быть выше, чем мощность самой печи. Выбор сечения проводников производится по специальным таблицам.

Под вагонкой

По правилам ПУЭ, если вы еще помните, в деревянных строениях настоятельно рекомендуется делать открытую проводку. Однако вагонка используется и в деревянных, и во всех остальных банях – привычны мы к деревянному интерьеру.

Поэтому давайте условимся, что электропроводка в бане под вагонкой уместна только в том случае, если она построена не из сруба или бруса. Предположим, что у нас кирпичная или блочная баня.

В этом случае скрытая проводка допускается, как и использование пластиковой гофры (на всякий случай уточним, что есть негорючие разновидности гофры).

Есть еще металлическая, применение которой строго не рекомендуется во влажных помещениях согласно ПУЭ. Но тут надо думать: с одной стороны, в бане везде(!) повышенная влажность во время процедур, с другой стороны – ее не сравнить с влажностью в моечной или парилке.

Поэтому, если металлический рукав под штукатуркой, которая под вагонкой, а само помещение – не моечная и не парная, то почему бы и нет? Особенно, если у вас хорошо сделана вентиляция, и промежуток между стеной и вагонкой нормально проветривается.

Обычно проводку в кирпичных или блочных строениях ведут под слоем штукатурки. Причем слой ее должен быть никак не меньше 10 мм.

Требования ГОСТов по электроснабжению бани

Согласно обновленным нормативам ДБН В.2.5-2003, ДНАОП 0.00-1.32-01 прокладывать проводку допустимо только трехжильными медными проводами (фазный, нулевой защитный, нулевой рабочий). Двухжильные разрешается применять для выключателей. Такие требования предъявляются к однофазному подключению проводки.

Перечень зон следующий:

  1. В первой зоне недопустимо прокладывать электропроводку, ставить любую технику. В этом месте возводят печь, устанавливают мойку, душевую.
  2. Во второй зоне можно прокладывать кабель, но термостойкий.
  3. Третья, четвертая зона подходит для укладки кабеля, у которого изоляция выдерживает температуру +170 градусов.

По статистике при использовании проводов ПУНП повышается риск возникновения пожара на 65%.

По правилам пожарной безопасности ставить розетки в парной запрещено. Выключатели крепят в предбаннике или комнате отдыха.

Предварительная подготовка

Ознакомиться с Правилами устройства электроустановок (ПУЭ). На территории России действует 7-е издание этого документа.

В этих Правилах, в разделе 7, вы найдете четкие требования к установке электропроводки и электроприборов в помещениях с повышенной влажностью и температурой.

Начертить схему электропроводки в бане и определиться, где и какое оборудование будет установлено в бане, где и какие будут установлены светильники, розетки, выключатели, какие провода и сколько их в метраже вам понадобится для уличной и внутренней проводки. От количества электрооборудования и осветительных приборов зависит выбор сечения проводов. Научиться правильно рассчитать мощность (нагрузку), которую будет нести ваша электросеть в бане, определиться с оптимальной освещенностью помещения.

Изучить вопрос заземления отдельно стоящего строения а также, обладать информацией о местной электросети, поскольку наши сети ранее не предусматривали заземление в каждом отдельном доме.

Требования к прокладке электропроводки в бане

  • Все кабели прокладываются только в строго горизонтальном либо вертикальном направлениях.
  • Углы поворотов проводов прокладываются только под прямым углом (90 градусов).
  • Горизонтальная линия проводки может располагаться не ближе, чем 10—20 см от потолка и должна проходить параллельно ему.
  • Расстояние проводов от дверей должно быть более 10 см. То же самое касается переключателей возле окна.
  • От металлических предметов, батарей провода должны прокладываться на расстоянии не ближе, чем 50 см.
  • Переключатели могут быть расположены на высоте до 1 метра от поверхности пола.

Также следует учитывать, что розетки по евростандарту располагают на расстоянии 30 см от уровня пола,  от двери душевой кабины розетки и выключатели могут располагаться не ближе, чем 60 см, разводка кабелей от распределительного щита производится цельным куском кабеля.

Проводку можно соединять только в соединительной (распаечной) коробке, которая имеет высокую степень защиты от влаги и пыли. Электрический щиток монтируется максимально близко к входу подводящего кабеля.

Запрещено

  • Прокладывать провода напротив дверных проходов и в углах стен.
  • На один переключатель подключать более двух светильников.
  • Не допускается никаких сгибов и перекручивания проводов.
  • Не допускаются скрутки проводов — соединения проводов могут быть только с помощью спайки, сварки, винтовых или болтовых сжимов и клемм.
  • Прятать и скрывать распределительные (соединительные) коробки.
  • И еще несколько предварительных рекомендаций:
  • Перед началом монтажа прорисуйте на стенах карандашом основные трассы проведения кабелей (по уровню) и обозначьте точки оборудования, светильников, выключателей, розеток.

Схему электрической сети сохраните на бумажном носителе на случай, если придется делать ремонтные работы в будущем.

Подготовительный этап: составляем проект, рассчитываем сечение кабелей

Подготовка принципиальной схемы электрической проводки — задача опытного специалиста, знающего нюансы проектирования электроцепей в помещениях со специфическими условиями. У любой постройки есть индивидуальные особенности, и устройство разводки в конкретном случае определяется числом потребителей и их суммарной мощностью.

Начиная работу над проектом, нужно решить, какой кабель подводить к сооружению, с одной или тремя фазами. Это определяет конфигурацию готовой схемы. Но общие подходы к составлению проекта сохраняются.

Возможный вариант схемы электропроводки для бани или сауны

Когда схема будущей проводки для сауны или бани подготовлена, пора браться за расчёты. Понадобится рассчитать сечение проводов, определиться с техническими характеристиками УЗО, автоматов и остальных элементов электроцепи.Чаще всего используется однофазное подключение. В случае когда схема предполагает наличие электроприборов большой мощности, целесообразно использовать трехфазное подключение. Оно рассчитано на значительно большую нагрузку (до 42 кВт), чем линия с одной фазой, подведённая СИП-кабелем (до 14 кВт).

Начнём с главного — расчёта сечения провода, подведённого к элетрощитку (по нему в здание будет подаваться электроэнергия). Вначале надо подсчитать общую потребляемую мощность устройств, установленных в бане, согласно схеме электроцепи. Значение потребляемой мощности указано на каждом электроприборе либо в инструкции к нему. Подсчитав совокупную мощность потребителей электричества, получаем ориентировочную нагрузку на кабель, идущий к бане от щитка. Делим полученное число на показатель напряжения сети и получаем силу тока (измеряется в амперах, А). От этого параметра и зависит нужное сечение кабеля, которое подбирается так:

  • 16 А = 1,5 мм2;
  • 25 А = 2,5 мм2;
  • 32 А = 4 мм2;
  • 40 А = 6 мм2.

Параметры подходят для всех типов проводов с жилами из меди.

Способы проведения электричества в баню

Чтобы провести электричество к банной постройке, необходимо обеспечить его доставку от центрального щита через входящий силовой кабель. Проложить кабель к бане можно одним из двух способов: под землей и по воздуху.

Подземный способ монтажа

Самый безопасный и трудоемкий способ прокладки силовых кабелей, требующий предварительной подготовки земляной траншеи, – от источника электроэнергии к бане.

Для ввода под землей используется кабель ВБбШв с медными токопроводящими жилами сечением от 10 до 16 кв.  мм. Он обладает повышенной прочностью, безопасностью и долговечностью. Защиту от механических повреждений и биологического воздействия обеспечивают термостойкая изоляция и стальная оплетка.

Для подземной укладки кабеля используются полипропиленовые трубы, устойчивые к коррозии и промерзанию, металлические трубы можно применять при монтаже кабеля на столбах или стеновых конструкциях в высоту не более 180 см.

Технология прокладки кабеля под землей следующая:

  1. Подготовка земляной траншеи глубиной до 70 см. Засыпка дна (10 см) песчаным слоем. Укладка кабеля и повторная засыпка песком.
  2. Введение кабеля в строение через металлическую входную втулку, которая используется для защиты от повреждений изоляции при усадке стен бани.
  3. Кабель зачищается от изоляции перед подключением к автомату во входном щитке. Далее выполняется заземление и защита от удара молнией.

Воздушный способ монтажа

Монтаж по воздуху более доступный и дешевый в плане трудовых и финансовых затрат, но при этом отличается недолговечностью из-за подверженности повреждениям и деформациям.

Если необходимо подключить провод от дома до бани, тогда требуется правильно рассчитать предельно допустимое расстояние между объектами. При значительной удаленности строений друг от друга воздушная прокладка является нерациональной, поскольку возрастает риск повреждения кабелей при неблагоприятных климатических условиях.

Также важно соблюдать регламентируемую высоту прокладки кабеля: над дорогой – на высоте до 6 метров, над дорожками для пешеходов – до 3,5 метров, на участке – до 2,75 метров. Если расстояние между строениями не превышает 21 метра, тогда ввод кабеля воздушным способом осуществляется по схеме:

Если расстояние между строениями не превышает 21 метра, тогда ввод кабеля воздушным способом осуществляется по схеме:

  1. В стенах проделываются входные отверстия в соответствии с диаметром кабеля. В отверстия монтируются пластиковые или металлические переходники для защиты кабеля от повреждения.
  2. Возле отверстий устанавливаются кронштейны для фиксации изоляторов.
  3. Между изоляторами натягивается металлический трос.
  4. К тросу на пластиковые хомуты фиксируется кабель, после чего заводится в отверстия и подключается в щитке к вводному автомату.

Все места ввода кабеля через стены тщательно герметизируются, а пространство в переходниках заполняется пеной или минватой. Металлический трос должен иметь незначительное провисание, чтобы обеспечить надежную фиксацию кабеля.

Оптимальный вариант для воздушной прокладки – изолированный самонесущий термостойкий провод (СИП).

Расчет мощности проводки для бани

После постройки бани вам необходимо проложить в ней проводку. Перед ее прокладкой вам необходимо будет правильно составить схему. Схема проводки в бане должна составляться с учетом агрессивной среды.

Перед началом монтажа вам следует определиться с сечением кабеля. Сечение необходимо выбирать исходя из количества приборов, которые будут находиться в этом помещении. Именно от приборов будет зависеть сила тока. После определения с мощностью всех приборов вам необходимо с помощью специальной таблицы рассчитать сечение. Для бани лучше всего использовать провода с самозатухающей оболочкой.

Если в бане будет устанавливаться дополнительная техника, тогда вам необходимо прибавить к сечению еще несколько миллиметров. Подключение новостройки к электричеству имеет подобный способ расчета кабеля.

Выбор проводов и электроприборов для бани

При выборе проводов для электрической проводки следует учитывать размер сечения и материал токопроводящей жилы.

Парилка и моечная

Для этих помещений предназначены кабели или провода, изоляция которых способна выдерживать предельную температуру нагрева до 200 градусов. Здесь может использоваться только жаропрочный провод с сердцевиной из меди:

  • Многопроволочный (гибкий) – до 185 градусов.
  • Одиночный и многопроволочный (гибкий) – до 205 градусов.
  • Импортный (гибкий) – до 200 градусов.

Предбанник, раздевалка, комната для отдыха

В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.

Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.

Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.

Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.

Устройство заземления — важный и нужный пункт

Заземление в монтаже электропроводки играет важную роль. Основная её задача – это защита человека от поражения током. Я не случайно говорил применять только трёхжильный провод. Фаза, ноль и «земля» — основные составляющие любой электропроводки. По всем правилам электрики земляная жила делается жёлто-зелёного цвета, ноль – синим, а фаза может быть любым цветом (белым, чёрным, коричневым).

Устройство заземления не представляет собой никаких сложностей. Недалеко от вводного щита забивается в землю стальной уголок или арматура на глубину примерно 1,5 метра. Далее этот уголок соединяется проводом с «земляной» шиной щита. К этой шине подключаются все «земляные» клеммы розеток и светильников.

Замер заземления

Обратите внимание, что все современные светильники оборудованы земляной клеммой на металлическом корпусе. Все бытовые приборы снабжены вилками с «землёй»

Делается это для нашей с Вами защиты. При случайном попадании фазы на металлический корпус, весь электрический заряд уйдёт в землю. Человеку в этом случае не так опасно задеть за ту же микроволновку или холодильник.

Конечно, по правилам необходимо сделать замер сопротивления всего контура заземления, а также замер изоляции электропроводки. Данные говорить Вам не буду, они просто ни к чему. На практике такое делается редко. Многие специализированные фирмы даже не делают элементарных замеров, хотя приборы сейчас очень хорошие.

На этом монтаж электропроводки можно считать законченным. Если сомневаетесь в своих силах и возможностях, то лучше найти грамотного специалиста или хорошую фирму. Электрика своими руками – дело серьёзное и отнеситесь к этому ответственно.

Цитата мудрости: Острить и занимать деньги нужно внезапно.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 — три жилы сечением 6мм²). Ввод в баню — по металлической трубе, недалеко от общего выключателя (рубильника).

Схема подключения электроприборов.

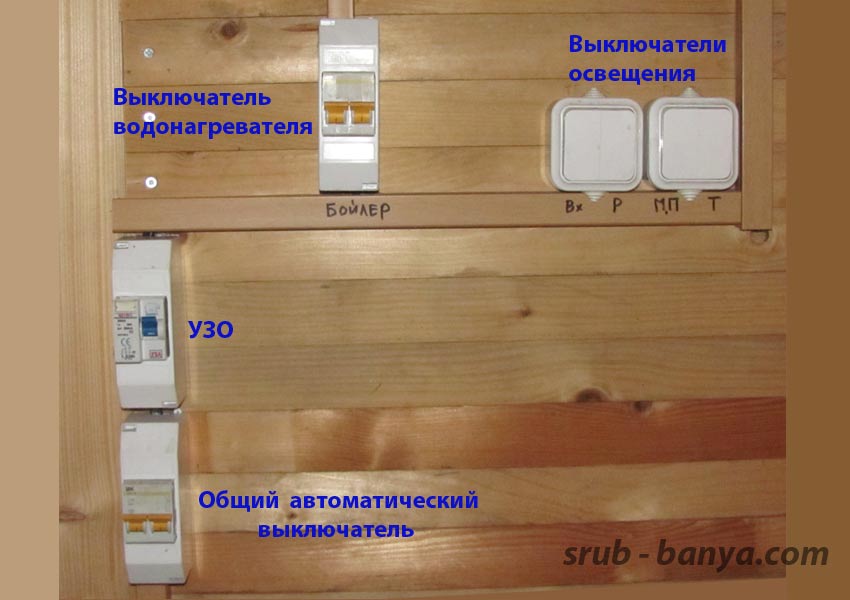

Электрические приборы во входном тамбуре.

2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А.

Далее подключается устройство защитного отключения — УЗО.

Автоматический выключатель водонагревателя.

Выключатели освещения.

После УЗО — выключатели освещения и водонагревателя.

От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два — в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения — УЗО.

3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение.

УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку.
Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение.

Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе.

Монтаж проводки. Фото 1.

Монтаж проводки. Фото 2.

Монтаж проводки. Фото 3.

Монтаж проводки. Фото 4.

4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён!

Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 — 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS — провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг — LS ).

При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

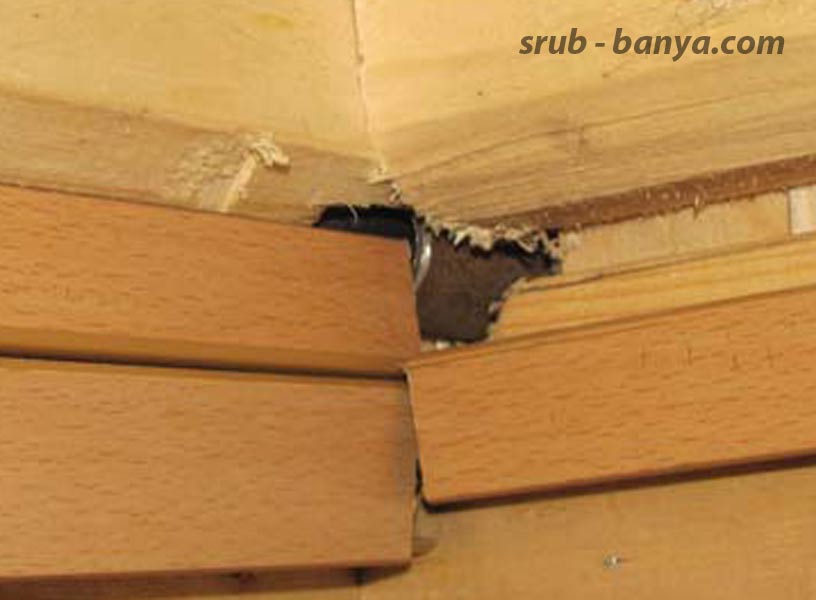

Проход проводки через перегородку — в металлической трубе.

Проход проводки через перегородку — в металлической трубе. Крышки коробов сняты.

5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

Светильник.

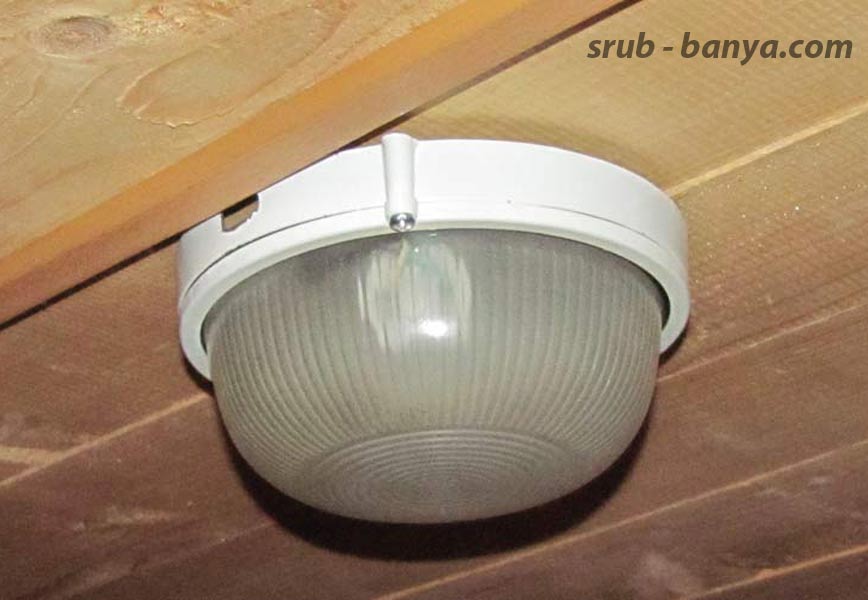

Светильник в парилке.

7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус — металлический, плафон — стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков).

Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре.

8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха).

Запрещается установка выключателей в мойке и парилке.

Розетка.

9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Подводка силового кабеля к отдельно стоящей бане

Монтаж электропроводки начинается с подключения к ближайшему источнику электропитания – дому или уличному столбу. Провод разрешается прокладывать двумя способами: воздушным, он менее затратный по времени и финансам, и подземным – трудоемким, но безопасным. Как провести электропроводку бане, решает собственник.

Рассмотрим основные требования ПУЭ каждого из вариантов:

Воздушная линия. Если точка подключения на расстоянии свыше 25 м, придется устанавливать дополнительный столб в 10 м от бани. Над дорогой провод поднимают на 6 м, над земельным участком и пешеходной дорожкой – на 3,5. Вход в баню делают на высоте 2,75 м, провод сначала крепится к стене сруба. Не к стене, а на кронштейн, необходимо предусмотреть зазор не не менее 2,5 см. Затем пробрасывается сквозь отверстие в стене по металлической трубе или пластиковому кабель-каналу, подключается к распределительному щитку через автомат.

Для воздушной электропроводки используют алюминиевый СИП – самонесущий изолированный провод, не изменяющий глубины провиса на солнце. Если используется другой электрошнур, его нужно подвешивать на натянутый трос.

Подвод питания к бане по воздуху и по земле.

Число сердечников кабеля зависит от количества подключаемых фаз:

  1. при однофазной электропроводке нужен 2-х жильный провод (фаза и ноль);
  2. при трехфазной – 4-х жильный.

Одна фаза допустима при нагрузке до 15 кВт. Для кулера, светильников, пары розеток этого достаточно. Если в бане планируется установка мощного оборудования (печи, каменки, мощной бытовой техники), нужна 3-х фазная электропроводка. Для нее максимальная нагрузка – 43 кВт.

Подземная прокладка провода. С точки зрения безопасности электропроводки предпочтительнее – степень риска замыкания из-за обрыва минимальная. Бронированный медный кабельВБбШв прокладывают на глубине от 0,7 до 1,2 м (расстояние зависит от уровня грунтовых вод). Для гидроизоляции и защиты от грызунов укладывают провод в полипропиленовую или пропиленовую трубку. Чтобы избежать разрывов пластика от деформации, траншею делают шириной до 80 см, чтобы была возможность уложить трубу змейкой. Под нее насыпают песчаную или гравийную подушку до 10 см толщиной, засыпают песчано-гравийной смесью, делая насыпь до 5 см высотой, затем щебеночную прослойку для жесткости грунта.

Снизу кабель, питающий электропроводку, подводится к стене через прочную втулку, способную выдержать давление почвы, возникающее при усадке бани. Вертикально к распределительному щитку – по гофро- или металлической трубке, уголку, крепить запитывающий кабель к стене из бруса запрещено.

Подземная прокладка провода.

Полезное видео

Мы согласны далеко не со всем, что говорит автор этого ролика, например, когда он советует металлическую гофру, запрещенную ПУЭ. А вот по поводу использования РКГМ для заведения провода в светильники парной согласны полностью.

***
Итак, в этой статье разобрана только часть теоретических вопросов, связанных с электрикой в бане. Практическая часть, в которой описываются процедуры ее прокладки своими руками в конкретных помещениях, будет в следующей статье.

Более широко тема проводки в бане рассматривается на странице соответствующего раздела.

Итог

Подводя заключение статьи «Как сделать проводку в бане своими руками» все равно следует приглашать спецов, которые могли бы указать на ваши ошибки еще на начальном этапе. Кроме того, выбирая услуги электриков, желательно понимать базовые понятия, ведь не редко, что за маской профессиональных электриков могут скрываться настоящие аферисты.

В целом, видим, что электропроводка в бане не сложная, но необходимо знать определенные нюансы и разбираться в них. Поняв и разобравшись во всех тонкостях, можно соорудить собственную электрическую сеть, даже без привлечения специалистов. Ведь, как уже говорилось, как таковой веры на них почти не осталось.
