Электропроводка в бане своими руками пошаговая инструкция

Этапы монтажа электропроводки в бане своими руками

Каждые виды строительных работ предусматривают определенные этапы, последовательность проведения которых значительно уменьшает их трудоемкость и стабилизирует эмоциональное состояние человека, самостоятельно осуществляющего монтаж.

  1. Первым этапом является подготовка инструментов и материалов, необходимых для осуществления прокладки электрического кабеля в бане. При этом необходимо для более четкого визуального восприятия начертить на бумажном носителе схемы будущей трассы и подключения электрических приборов.
  2. Вторым этапом является прокладка трассы в баню от основного источника питания. При этом используют специальные провода с маркировкой СИП. Их сечение предварительно рассчитывается исходя из суммарной мощности электроприборов, а также в зависимости от количества фаз. В основном для подведения электропитания к бане используют провод сечением 16 мм2. Наибольшую популярность у большинства владельцев приобрела прокладка силового кабеля по воздуху. Данный монтаж предусматривает установку специальных опор на каждые 25 м удаления от основного источника электроэнергии.
  3. Третьим этапом является устройство электрической сети непосредственно в помещении бани.
    Затем выполняют установку выключателей, розеток и электрооборудования и подают напряжение для проверки работоспособности всей системы.

Исходя из вышеизложенного следует, что монтаж электропроводки в бане и подключение её к внешнему источнику питания не представляет собой особых сложностей. Идеальным вариантом является обращение к специалистам, имеющим необходимый опыт в разводке электрической сети или помощь знакомых, которые уже осуществляли прокладку кабеля в такого рода помещениях.

Как повесить осветительный плафон

Светильник стационарной установки

Банный светильник с плафоном из дерева

Классический светильник в баню

Осветительных плафонов настолько много, что рассмотреть подключение каждого из них нереально. Мы расскажем лишь об общих универсальных правилах.

Шаг 1. Отключите питание сети. Если щиток расположен далеко – обязательно повесьте на него табличку с предупреждением

Это очень важно, включение по оплошности питания третьими лицами бывали неоднократно

Отключите питание бани

Шаг 2. Изучите инструкцию светильника. Если ее нет – разберите плафон, найдите на корпусе место входа питающих кабелей и места фиксации корпуса. Мы надеемся, что выключатель подключен правильно и через него присоединяется фаза.

Крепеж и место ввода кабеля

Крепление светильника

Шаг 3. Закрепите плафон на стене или потолке, перед этим просуньте провода в монтажные отверстия на корпусе. Проверьте тестером исправность патрона. Иногда крепление выводов сделано недобросовестно, контакты будут греться и со временем перегорят. Подтяните все зажимы, если выводы заклепаны – потрогайте их, они не должны шататься.

Шаг 4. Зачистите концы проводов на длину примерно 5 мм, если кабель многожильный – залудите концы или хотя бы прочно скрутите их. Вставьте в клеммники и затяните.

Шаг 5. Вкрутите лампочку, проверьте проводку на короткое замыкание. Все в норме – ставьте на место декоративный плафон и включайте питание.

Закрепленные светильники

Обратите внимание на прочность крепления плафона к несущей поверхности. Если плафон пластиковый, то обязательно соблюдайте рекомендованную максимальную мощность лампочки накаливания

Для энергосберегающих ламп нельзя использовать полностью закрытые плафоны – они должны постоянно охлаждаться свежим воздухом.

Вентилируемый плафон для бани – схема

Деревянная решетка для светильника

Полезное видео

Мы согласны далеко не со всем, что говорит автор этого ролика, например, когда он советует металлическую гофру, запрещенную ПУЭ. А вот по поводу использования РКГМ для заведения провода в светильники парной согласны полностью.

***
Итак, в этой статье разобрана только часть теоретических вопросов, связанных с электрикой в бане. Практическая часть, в которой описываются процедуры ее прокладки своими руками в конкретных помещениях, будет в следующей статье.

Более широко тема проводки в бане рассматривается на странице соответствующего раздела.

Типы монтажа

По типу монтажа предусматривают скрытый и открытый тип прокладки электрического кабеля в бане. Открытый тип подразумевают прокладку провода с помощью различных изолирующих каналов. На современном рынке существует огромный выбор таких материалов: гофротруба, кабель-каналы из стали, пластика, а также специальные плинтуса. Такая система протягивания электрической сети имеет свои преимущества и недостатки. К достоинствам можно отнести свободный доступ для проведения ремонтных и профилактических мероприятий, а также удешевление и простота монтажа. Из недостатков можно выделить отсутствие эстетики во внешнем виде такой системы, деформация пластиковых каналов с течением времени вследствие искривления деревянных поверхностей от повышенной влажности.

Основные требования к прокладке кабеля в бане

Использование различных устройств, а также световых приборов в бане предполагает наличие электрической сети для их питания. Для того, чтобы организовать устройство электрической сети в бане своими руками следует провести ряд предварительных расчетов. Необходимо четко понимать какие электрические приборы, розетки, выключатели, осветительные устройства и т.д. будут использоваться, определить их количество для подбора необходимого сечения кабеля. От правильно рассчитанной нагрузки будет зависеть не только бесперебойная эксплуатация всей электрической системы, но и безопасность жильцов.

Базовая схема разводки электропроводов в бане

Монтаж электропроводки в бане невозможен без специальных навыков и знаний в области норм и правил безопасности. Поэтому среди общих требований к прокладке электропроводки в бане следует выделить основные:

  • Электрический кабель должен представлять из себя единый отрезок без скруток и стыков. Если существует необходимость разрыва кабеля, то следует соединять отрезки с помощью специально предназначенной коробки, предохраняющей места соединения от попадания влаги, пыли и т.д.
  • Монтаж кабеля следует производить в строго вертикальном или горизонтальном положениях. Повороты трассы производится под углами 90 гр
  • Регламентируемые расстояния: горизонтальная линия трассы должна находится не ближе 10-20 см относительно потолка, при этом кабель не прокладывается ближе 10 см до линии окон и дверей.
  • По евро стандартам с учетом подключения современных электрических приборов розетки монтируются на расстоянии 30-60 см от уровня пола

Как подобрать сечение кабелей и защитной арматуры

Как это делается и зачем это нужно? Дело в том, что все кабели обозначаются по сечению жил, а розетки, выключатели и защитная арматура по максимальной силе тока.

Мощность электрических приборов определяется по формуле

P = I × U,

где P – мощность, I – сила тока, U – напряжение.

Соответственно, сила тока, протекающая в приборе, потребляющим максимальную мощность, определяется по формуле

I = P / U

Напряжение в бане в большинстве случаев 220 В. Суммируйте мощность всех приборов и определите максимальную силу тока. Далее по таблице с учетом наших рекомендаций подберите сечение кабелей.

Бытовой защитный автомат

Этапы монтажа электрического освещения в бане

Сделать заземление не трудно, для этого нужно лишь вбить в землю металлический штырь на глубину минимум один метр и присоединить к нему провод заземления.

Схема заземления в бане

Что нужно заземлять в банях

Конкретная глубина зависит от физических характеристик грунтов и общей мощности используемых приборов.

Параметры заземлителей

Проверяется заземление специальным прибором мегаомметром. Он, кстати, используется и во время проверки изоляции и надежности соединения кабелей в коробках разводки. Стоит такой прибор довольно дорого, но он вам и не нужен. Все равно разрешение на подключение бани будет давать официальный представитель энергетических сетей, попросите его и он прозвонит проводку и заземление.

Мегаомметр

Теперь можно непосредственно заниматься электрической проводкой в бане.

Шаг 1. Нарисуйте план помещений бани и примерное расположение в ней осветительных приборов, розеток и выключателей. Если планирует использовать электрические обогреватели, котлы, бытовые приборы – продумайте их размещение. Не спешите принимать окончательное решение, прикиньте несколько вариантов. Имейте в виду, что входной щиток нужно располагать в раздевалке, тамбуре или комнате отдыха. В парной категорически запрещается размещать выключатели и розетки. На плане пометьте не только розетки, выключатели и осветительные приборы, но и места установки разводок.

Проводка в бане

Шаг 2. Укажите места переходов линии из одного помещения в другое. При этом имейте в виду зоны безопасности и предусматривайте необходимые методы защиты линий от механических повреждений.

Шаг 3. Подсчитайте общую мощность всех потребителей электрической энергии. Настоятельно рекомендуем увеличить полученную мощность минимум в полтора раза и исходя из этой цифры делайте дальнейшие расчеты. Никто не может предугадать, какие приборы вы пожелаете установить в бане через год-два, проводка должна выдерживать непредвиденное увеличение мощности. Намного дешевле сразу чуть больше заплатить за электрические кабели, чем потом переделывать всю проводку. В зависимости от мощности подбираются кабели и предохранительная арматура.

Нормативы ПУЭ

ПУЭ – это «Правила устройства электроустановок». Довольно обширный талмуд, в котором можно найти отдельные высказывания, относящиеся к бане, а точнее, к помещению с повышенной пожароопасностью, влажностью и температурой.

ВАЖНО! Информация о бане в ПУЭ находится в рассредоточенном виде, вы не найдете там отдельной главы о банях, саунах, моечных. Мы собрали для вас всю доступную информацию, прочее относится к общим случаям.

Начнем с электрощитка

Конечно, вы не станете выделять под него отдельное помещение, скорее всего это будет небольшой шкаф, но следует принять во внимание то, что в бане он должен быть надежно гидроизолирован. Вот что об этом говорится в ПУЭ:

О содержимом шкафа мы поговорим чуть ниже, но вот что правила говорят о необходимости УЗО:

Попутно отметим еще пункт, который касается класса минимальной степени защиты такого шкафа, если он находится в пожароопасной зоне:

От щитка идет проводка по всем помещениям. Как правильно ее провести — внутри стен или по поверхности? Нормативы говорят, что предпочтительнее скрытая, но это относится только к помещениям жарким и влажным – сауне (подразумевается парная сауны), ванной и душевой. В других помещениях бани можно руководствоваться рекомендацией о предпочтительности открытой проводки в деревянном строении.

Как видите, прокладывать провода внутри банных стен, если и можно, то только в пластиковых рукавах, при этом пластик должен быть негорючим, то есть не поддерживающим горение (большего от гофры ждать не приходится).

В том случае, если придется соединять или наращивать провода, ПУЭ рекомендует следующее:

Теперь о помещениях влажных. Ни выключателей, ни прочих средств распределения или управления внутри парной и моечной располагать нельзя:

СОВЕТ! Отсюда напрашивается мысль, что планировать размещение электрики для бани надо на стадии чертежа – только в этом случае вам не придется ломать голову, как вести проводку в строении, которое не располагает к соблюдению нормативов.

Что же касается степени защиты устанавливаемого оборудования, то для этих помещений оно должно соответствовать следующему пункту ПУЭ:

Розетки внутри моечной и парилки запрещены следующим пунктом:

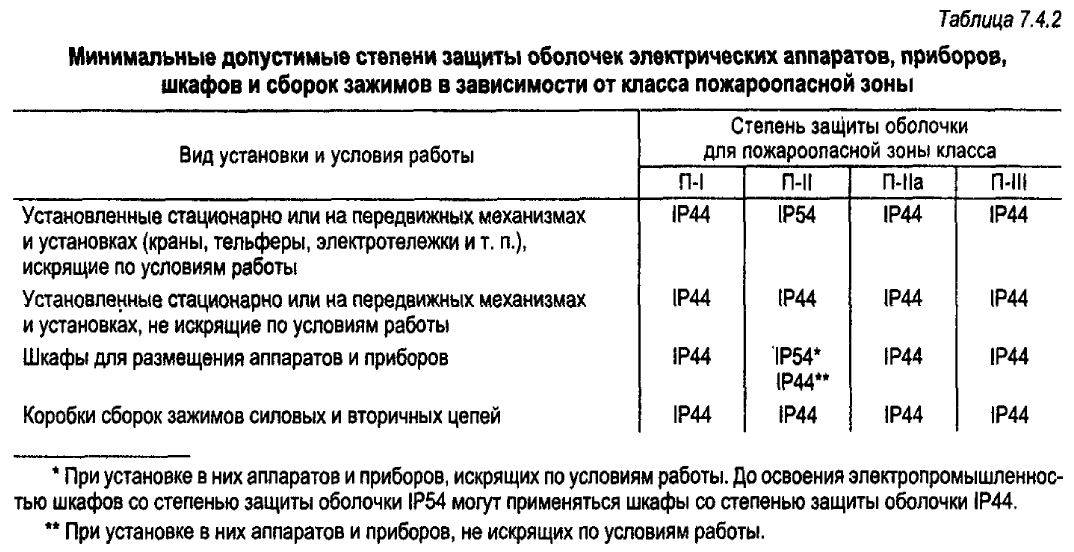

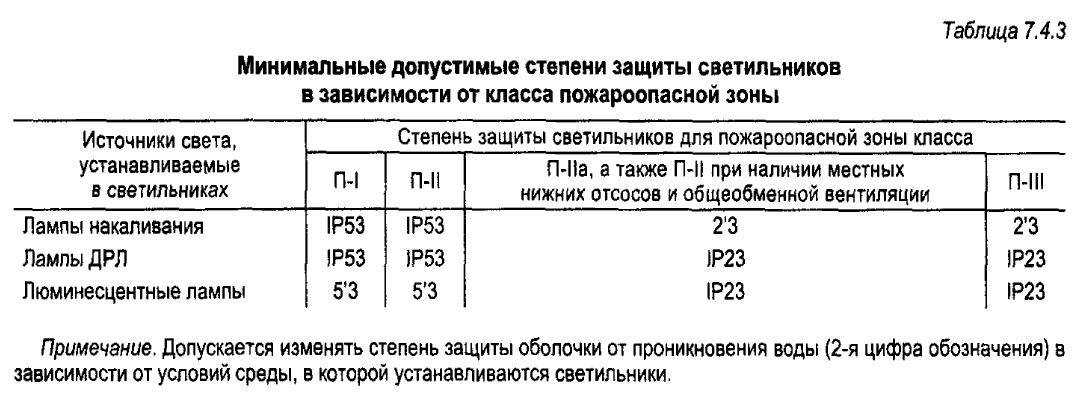

Требования к лампам в пожароопасных зонах и минимальная степень их защиты в следующих пунктах ПУЭ:

Напоследок упомянем пункт, касающийся выравнивания потенциалов:

Особенность парной

Парная в бане – это одновременно самое жаркое и влажное помещение. То и другое существенным образом сказывается на требованиях к электропроводке.

ВАЖНО! Самый главный запрет – внутри стен и по их поверхности в парной не должно быть никакой проводки. Она вся делается снаружи этого помещения, а внутрь вводятся исключительно разъемы для подключения освещения.. Да, внутри парилки обычной бани из электрических приборов – только осветительные

А выключатели для ламп – снаружи

Да, внутри парилки обычной бани из электрических приборов – только осветительные. А выключатели для ламп – снаружи.

Чтобы провести провода через стену используются металлические гильзы. Это единственный допустимый случай использования металлических трубок внутри стен.

Никаких розеток внутри парилки, как вы видели выше, делать нельзя. Силовые установки типа электропечи – в следующей главе.

Особенность бани с электропечью

Электрика в бане с электропечью дополняется группой проводов, которые предназначены для силовых установок. В принципе, у вас может быть кирпичная или железная дровяная печка, но если вы поставите в бане стиральную машинку, то силовую группу создавать все равно придется – в нее входят все приборы за исключением осветительных.

ВНИМАНИЕ! Так как рассчитывать мощность печки следует из расчета 1-1,5 кВт на кубометр пространства, то мы получаем вполне приличную нагрузку даже для условной парной 2х2х2 метра – 8-12 кВт.

Обычно электропечи уже снабжены питающими шнурами с достаточной степенью защиты от высокой температуры. Поэтому достаточно просто вывести шнур питания за пределы парной и подключить к розетке (с заземлением!) в смежном помещении.

Помимо этого рекомендуется создать отдельный контур заземления для всего помещения парной, в которой установлена электропечь. Делается это на этапе строительства, во время работ с гидроизоляцией пола. На гидроизоляцию должна быть положена стальная сетка, а по периметру проложена стальная полоса. Позже полоса сваривается с сеткой и делается вывод на ноль электрощитка.

СОВЕТ! Если поставите дифавтомат на 30 мА в щитке, то можно подключать печь к сети напрямую. В противном случае вам понадобится устройство, которое будет отслеживать перегрев парилки или короткое замыкание.

С чего начинать

Электрическая проводка для освещения бани состоит из несколько систем: вводного щитка с арматурой безопасности, электрических кабелей и защитных кожухов, коробок разводки (коробок Бермана), выключателей, розеток и осветительных приборов. Это классический «бюджетный» набор. Для эксклюзивных бань этот перечень может значительно расширяться за счет установки электронного оборудования управления декоративной подсветкой, дополнительными датчиками движения и т. д.

Схема подключения электроприборов

Согласно принятой классификации, бани делятся на четыре зоны безопасности:

  • ограничительная зона 0. Зона касается  внутреннего душевого поддона и полок парной;
  • ограничительная зона 1. Располагается на расстоянии ≥ 60 сантиметров от различных типов разбрызгивателей воды;
  • ограничительная зона 2. Ограничена горизонтальной плоскостью на удалении 2 м над полом;
  • ограничительная зона 3. Горизонтальная и вертикальная ограничительные условные плоскости располагаются на удалении 2,25 м.

Размеры зон

В зависимости от того, в какой зоне вы планируете устанавливать электрические приборы, выбирается степень их защиты. Электрооборудование должно иметь степень защиты от IPX7 (в зоне 0) и до IPX1 (в зоне 3). Степень защиты электрических приборов указывается на корпусе или в инструкции по применению.

Показатель защиты электроприборов IP

Марку кабелей нужно выбирать с учетом максимальной пиковой мощности и температурных условий эксплуатации.

Толщина жил кабеля для медных проводов

Но и это не все проблемы с недобросовестными компаниями. Для изготовления изоляции они применяют некачественные пластики, в большинстве случаев после вторичной переработки. Уверенности в их надежности нет никакой. Надежность изоляции во многом зависит от окружающей температуры, каждая марка кабеля имеет свои допустимые пределы. Кроме того, чем выше температура кабеля, тем выше сопротивление токопроводящей жилы. В свою очередь, чем выше сопротивление провода, тем больше он нагревается. И получается замкнутый круг, который может стать причиной перегорания кабеля или пожара.

Силовой медный кабель ВВГ

Способы прокладки проводов в бане

Вывод. Стремление сэкономить на дешевых кабелях приводит к вполне реальным убыткам и неоправданным рискам, не связывайтесь с ними. Намного выгоднее сразу приобретать дорогие кабели известных зарубежных или отечественных брендов. Ознакомьтесь с таблицами, характеризующими технические параметры кабелей отечественного и иностранного производства.

Значения сопротивления изоляции

Как проверять изоляцию, мы расскажем ниже. Часто самостоятельно сделать проверку невозможно, придется обращаться за помощью к специализированным компаниям. Одновременно он могут составить акт соответствия проводки существующим государственным нормативным актам. Они же проверят и качество соединения контактов электрической проводки.

Таблица подбора кабелей по сечению

Эта таблица распространяется только на продукцию добросовестных производителей. Всем остальным увеличивайте сечение кабеля минимум на 25%.

Рекомендованные кабели для использования в помещениях

Не используйте эти кабели на открытом воздухе, они боятся жесткого ультрафиолетового излучения и резких перепадов температур.

Рекомендованные кабели к использованию на открытом воздухе

Это часто универсальные кабели, пригодны и для монтажа в помещениях. Но довольно высокая цена делает экономически невыгодным их применение в помещениях, есть намного дешевле варианты.

Отечественная маркировка кабелей

Эта таблица поможет вам разобраться с каждой буквой и цифрой, указанной на маркировке. Теперь будет намного проще выбирать марки в точном соответствии с потребностями. Следует отметить, что медные кабели – удовольствие не из дешевых, за счет специальных знаний можно сэкономить вполне внушительные суммы.
