Установка трапа в полу бани

Способы монтажа

Заливку бетонного основания в бане выполняют по-разному. Выбор способа зависит от особенностей грунта на участке, квалификации, опыта и знаний мастера, финансовых возможностей владельца. Специалисты знают, как залить пол в бане с уклоном, под слив, чтобы в процессе эксплуатации не возникало трудностей. Они обеспечат формирование поверхности с правильной геометрией, обеспечивающей своевременный отвод влаги под действием сил тяжести. Величина уклона регламентирована нормативными требованиями.

Монтаж непосредственно по грунту

Монтажные работы начинаются с выемки некоторого объёма грунта. Для этого с участка, где предстоит сформировать основу, снимается слой, средняя толщина которого составляет 40 – 50 см. После этого устраивается песчано-гравийная подушка, толщина которой может достигать 60 см. Засыпанный слой песка и гравия подвергается тщательно трамбовки для обеспечения достаточной плотности и прочности основания. Заливка раствора начинается после полной и тщательной подготовки основания, обеспечения его соответствия нормативным требованиям.

Заливку стяжки выполняют в 1 – 2 слоя в зависимости от желаемой толщины. Выполняются работы по гидроизоляции и утеплению бетонного основания из-за его высокой теплопроводности.

Один из вариантов монтажа пола баниИсточник logvinov.net

Заливка по лагам

Подобный метод устройства бетонной стяжки подойдёт тем, кто планирует пользоваться баней круглый год либо участок располагается в регионе с достаточно суровым климатом. Технология выполнения работ несколько отличается. Удаётся сформировать вентилируемое подполье, отказавшись от обустройства дополнительной системы проветривания в самой стяжке. Для выполнения монтажных работ потребуются дополнительный финансовые влияния. Готовое покрытие получится достаточно прочным и надёжным.

Для изготовления лаг используется брус со стороной 10 – 20 см. Его располагают на основании, формируя своеобразную деревянную сетку, размер ячеек которой выбирается индивидуально. Сверху укладывают доски чернового пола. После устройства тепло- и гидроизоляции выполняется заливка бетонной смеси. Для армирования бетонного основания используется металлическая сетка.

Готовая конструкция не будет иметь дренажной ямы. Отток воды будет осуществляться в специальную яму, предназначенную для её сбора, и водосток, который позволит вывести влагу за пределы строения. Благодаря вентилируемому подвальному пространству можно отказаться от устройства подушки.

Лаги создают вентилируемый фасадИсточник vanna-prosto.ru

Что выбрать для сливной системы

Нередко владельцы деревянных бань устанавливают классическое колено с сильфоном – гидрозатвором. Пол застилается гидроизоляционной пленкой, а поверх укладывают деревянный трап или решетку из нескольких секций. Это и проще, и дешевле, но не всегда удобно. Для зимней бани такая система слива может использоваться только при условии регулярного пользования парилкой и основательного утепления деревянных полов.

В противном случае пластиковый гидрозатвор либо разорвет замерзшая вода, либо помещение деревянной бани навеки пропитается запахами и газами из сливной ямы.

Выбор траповой системы слива обусловлен несколькими важными условиями:

  • Небольшая высота сливной конструкции. Для деревянной бани это некритично, так как высота между черновым и сливным полом зачастую составляет 15-20 см. Но именно компактность трапа позволяет без особых проблем спрятать всю сливную систему под деревянным полом и основательно утеплить ее;
  • Простота обслуживания сливной системы трапа. Периодически приходится чистить отстойник, удалять и промывать мусор из гидрозатвора. Все это можно сделать из помещения бани, не разбирая деревянных полов;
  • Возможность работы трапа в сухом или почти сухом состоянии. Даже после месячного отсутствия и не пользования баней затворная система трапа будет исправно изолировать пространство канализационных труб от помещения парилки или душа.

Достаточно лишь нажать ногой на кнопку замка, чтобы перекрыть полость. Такие конструкции используют преимущественно в душевых отделениях. Для деревянной парилки или мойки бани подобные трапы не очень удобны. Можно, конечно, сделать люк поверх решетки и всякий раз после завершения банных процедур открывать его и защелкивать клапан, но это неправильно. Влага и капли воды еще долго будут конденсироваться на сливной поверхности подпола, поэтому, если закрыть клапан в деревянной парилке, то через полчаса-час на полу образуется лужа из конденсата.

В условиях нерегулярного пользования баней трап, как система, остается наиболее предпочтительной со всех точек зрения.

Особенности банных трапов

Трап представляет собой элемент сточной системы, обеспечивающий отвод воды в канализационный канал. В бане он устанавливается в полу парилки и моечного помещения. Водный поток по наклонному напольному покрытию устремляется к сливному отверстию, где и попадает через трап в отвод канализации. Конструкцию данного элемента составляют корпус, сифон, гидрозатвор, отводящая труба и декоративная решетка.

Если устанавливается сливной трап, то для бани он выполняет следующие функции:

Трапы подразделяются на несколько типов и по способу подсоединения канализационного подвода выделяются такие варианты.

Устройства также разделяются по способу формирования затвора. Трап с мокрым затвором или с гидрозатвором защищает от запахов из канализации и обеспечивается с помощью водяного слоя. Все газы, проникающие из системы, растворяются в воде, что и обеспечивает надежную преграду. Основное ограничение применения – высыхание гидрозатвора при длительном простое бани. Его можно устанавливать при условии проведения банной процедуры не реже 1 раза в неделю. В сухом трапе обеспечивается воздушная прослойка и открывание отверстия только в тот момент, когда нужен слив.

Сухой тип гидрозатвора для бани изготавливается в различных вариантах

Разновидности

Характеристики

Мембранный. Крышка устройства открывается только при давлении, создаваемом водяным потоком. При его прекращении проход опять закрывается.

Поплавочный. В нем заложен такой принцип – затвор всплывает наверх при поступлении воды и опускается назад, когда поток исчерпывается.

Маятниковый. В затворе предусмотрены шторки, которые открываются под воздействием водяного столба высотой 4-6 см, а закрываются за счет собственного веса.

Помимо указанных двух основных разновидностей, набирают популярность универсальные устройства. В них располагается гидрозатвор. Но предусматривается и воздушная прослойка при высыхании водного слоя.

Трап для бани – простое решение для вашего комфорта

Как известно, в бане не бывает мелочей, поэтому каждой детали стоит уделять самое пристальное внимание. Например, если при строительстве вы отлично утеплили пол во всех помещениях, устроили систему обогрева и покрыли поверхность керамической плиткой, стоит позаботиться о комфорте передвижения

Ведь, как известно, мокрая керамика очень скользкая, что может привести к падениям и травмам. Чтобы избежать этого и используются трапики для бани. Но на этом сфера их применения не ограничивается, они могут применяться и как основное покрытие пола, но об этом ниже.

На фото — секция трапа для бани

Монтаж приямка для бани


Канализационные системы с устройством приямка устраиваются на плотных грунтах. Он предназначен для сбора и удаления за пределы постройки загрязненных стоков. Приямок изготавливается из непроницаемых материалов, устанавливается под половым настилом и соединяется с приемником нечистот наклонной трубой, обеспечивающей произвольное стекание жидкости.

В отличие он дренажного колодца, расположенного на свежем воздухе, канализационный приямок может дурно пахнуть. Для ограничения проникновения в баню посторонних неприятных запахов в конструкции приямка предусматривается водяной затвор.

Он выполняется таким образом:

  • Ввод в приямок сливной трубы размещается на расстоянии 9-12 см от его дна.
  • Под трубой устанавливается пластина без крепления ее снизу.
  • Между днищем приямка и пластиной оставляется расстояние 4-6 см для образования полости водяного затвора.

Советы по выбору устройства

При выборе сухого канализационного трапа специалисты рекомендуют обращать внимание на следующие моменты:

  • для начала необходимо определиться с количеством стояков. Как уже было сказано выше, для частных целей отлично подойдёт канализационный затвор с условным проходом 50 мм;
  • устройство с горизонтальным отводом может монтироваться в ограниченном пространстве и имеет высоту от 6 до 10 см, а приспособление с вертикально расположенным отводом требует не менее 15–18 см пространства. Перед установкой необходимо выполнить замеры и определиться с тем, какой именно канализационный затвор подойдёт для вашего случая.
  • рекомендуется перед покупкой проверить исправность всех конструктивных элементов сухого канализационного трапа. А также желательно проверить, как он функционирует. Для этого можно вылить в него воду из бутылки.

Устройство с горизонтальным отводом можно разместить в пространстве высотой от 6 см

После того как вы определитесь с техническими показателями, можно приступить к выбору внешнего вида приспособления. Решётка трапа может быть изготовлена из разных материалов и иметь различную перфорацию. Разнообразие дизайнерских решений позволяет подобрать устройство, которое с лёгкостью впишется в интерьер ванной комнаты.

Тонкости установки водяного трапа

Если рассматривать водяной затвор, то для бани с частым использованием его можно считать привлекательным вариантом, устраняющим все запахи из канализационной системы

В таком трапе важно, чтобы в специальной полости корпуса всегда находилась вода, которая и создает гидрозатвор. Монтажные работы по установке водяного трапа принципиально не отличаются от монтажа сухого «собрата»

Подготавливается гнездо в подполье над сливным отверстием, в котором и устанавливается корпус устройства. Различие заключается в формировании гидрозатвора.

Выделяется 2 основных типа таких элементов.

  1. Гидрозатвор коленного, или U-образного типа. В нем труба (металлическая или пластиковая) изгибается в виде буквы U, что дает возможность в нижней части формировать водяную пробку. Для нормального функционирования такого затвора нижняя его точка должна располагаться на 4–5 см ниже канализационной, отводящей трубы.
  2. Бутылочный тип затвора. Такой гидрозатвор аналогичен сифону, используемому в мойках и раковинах. Столб воды формируется в цилиндрическом стакане. Для создания отстойника нижняя часть стакана опускается ниже уровня подведения канализационной трубы.

При изготовлении водяного трапа своими руками чаще используется коленная разновидность. В этом случае берется отрезок металлической или пластиковой трубы диаметром порядка 32-50 мм и длиной 40–60 см. Труба изгибается в форме U, причем сверху отгибается отвод для присоединения к канализационному отводу. Второй конец сохраняет вертикальное направление. В него вставляется воронка трапа.

Важным условием надежной работы устройства является герметизация стыков. В вертикальном соединении достаточно, чтобы верхний патрубок входил внутрь нижней трубы, а для надежности можно установить резиновый уплотнитель

При горизонтальном сочленении важно обеспечить герметичность стыка. Металлические элементы стыкуются путем сварки или с помощью резьбового соединения с использованием муфты

Пластиковые детали соединяются горячим способом. Для этого устанавливается соединительная муфта из того же материала, а пластик скрепляется путем нагрева строительным феном или паяльной лампой

При монтаже гидрозатворов важно предусмотреть возможность очищения застойной зоны от мусора и ила. Особо это актуально для гидрозатворов бутылочного типа

В таких конструкциях в нижней части должен быть предусмотрен соответствующий доступ.

Трапы для бассейна

Гидрозатворы (водяные затворы) в трапах HL служат для устранения вероятности появления канализационных запахов в жилых помещениях или технических строениях. При наличии вероятности пересыхании гидрозатвора канализационные запахи могут беспрепятственно попадать в помещения. Для предупреждения подобных проблем – стоит использовать водоотводный трап с «сухим» сифоном также известным как “сифон «Primus»”. «Поплавок» находится в подрамнике над сифоном и «плавает» в самом гидрозатворе, служит для предотвращения появления канализационных запахов. Если гидрозатвор пересох (такое возможно если, например, помещение на протяжении длительного времени не эксплуатировалось: в номере отеля, загородном доме, или же если в помещении есть напольное отопление) «поплавок» водоотводного трапа HL опускается, чем гарантирует отсечение поступления неприятных запахов.

Водоотводные трапы HL Hutterer & Lechner GmbH могут быть установлены непосредственно в разрыв гидроизоляции с дальнейшим обжимом (или, как вариант, приваркой гидроизоляционного полотна). Всё это осуществимо благодаря прижимным фланцам HL 84, HL 83.0, HL 83H и т. п.

Есть и водоотводные трапы для дворов (дворовые трапы) . Основные характеристики: большая пропускная способность, могут устанавливаться в местах, где возможна повышенная механическая нагрузка, имеются дополнительные элементы, которые позволяют организовать сбор воды сразу с нескольких уровней, а также обеспечить надежное соединение с любым гидроизоляционным материалом.

“Водоотводные трапы HL для подвалов и технических помещений” – это трапы, применимые для подвальных помещений, в котельных, различных вентиляционных камерах, насосных, часто применяются для аварийных сбросов воды. Водоотводный трап HL может иметь грязесборник, пескоуловитель, обратный клапан.

Дизайн решетки в водоотводные трапы HL для душевых – созданы для того, чтобы трапы могли совместить в себе элегантность, удобство в применении, отменный дизайн и высочайшее качество. Данные решетки помогут создать индивидуальный характер ванной и неповторимость Вашей душевой комнаты. Дизайн решетки в водоотводные трапы HL можно гармонично вписать в душевые помещения: спортзалов, бассейнов, отелей.

Трапы и их основные особенности

Трапы различаются высотой, внешним видом и комплектацией. Решётка, устанавливаемая поверх сливного устройства, обычно имеет круглую или вытянутую форму. Материалы подбирают исходя из цены и назначения. Самые долгосрочные решётки – из стали. Изготавливают их также из хрома, стекла, латуни, пластмассы. Последние являются самыми распространёнными, но наименее прочными. Пластиковые решётки исправно отслуживают свой срок, но не впишутся в интерьер некоторых душевых.

Но решётка – дело вкуса и вещь декоративная, основательно подходят к выбору самого слива. Трапы разделяют на:

  1. Точечные. Являются перекрытым решёткой сливом, через который уходит вода. Компактность позволяет установить такой вид слива в любом месте.
  2. Линейные. Устанавливаются вдоль кабинки или в центре, вода уходит равномерно за счёт слива в виде продолговатого лотка.

Линейный слив в душевойИсточник roomester.ru

Линейные сливы лучше всего справляются со своей задачей за счёт распределения воды по всему трапу. Точный расчёт сливаемой воды позволяет отрегулировать длину при установке. Чаще всего монтируются в общие душевые комнаты с высоким объёмом потребляемой воды.

Трап в душ под плитку состоит из нескольких частей:

  • прочного корпуса;
  • решётки;
  • сливной герметизированной воронки;
  • сифона от неприятных ароматов;
  • выводящего канала в нижней части для слива.

Материал трапа зависит от характера назначения. В банях и бассейнах применяют чугунные трапы, несмотря за свой вес и сложный монтаж, они прочны и отлично справляются со сливом большого количества воды. В зданиях, к которым предъявляют высокие санитарные нормы, монтируют сливные отверстия из нержавеющей стали. Их не составляет труда почистить от накопившейся грязи и содержать в порядке. Антикоррозийные и прочные пластиковые трапы отлично подойдут для домашних условий. Однако, предпочтительнее будет сталь.


Трап из нержавеющей сталиИсточник metal-masters.ru

Важную роль в выборе сливного отверстия играет его высота. Приемлемое значение – от 45 до 190 мм. Чем выше трап – тем эффективнее он сливает воду. Термостойкий слив для душа в полу под плитку справляется с большими температурами до 90 градусов по Цельсию.

Гидрозатвор, установленный в сифоне блокирует поступающие из канализации запахи. Но, если душ не используется продолжительное время, водосток засыхает, и сифон перестаёт функционировать

Поэтому важно выбрать – монтировать сухой затвор или водяной

При сухом затворе сифон не будет пропускать запахи за счёт дополнительных затворок, перекрывающих водяной сток своим весом. Например, он обычно устанавливается при постройке бань. Трап для бани является важным элементом. Сливной трап для бани формирует затвор для воды, и блокирует появление газов в помещении. Сухой трап для бани изготавливается в трёх вариациях: мембранной, маятниковой и поплавочной.

Деревянный банный сливИсточник vagonkapol.com.ua

В производственных и холодных помещениях трапы устанавливаются с затвором, устойчивым к минусовым температурам. Он имеет отдельное водоотводящее кольцо, через которое осуществляется слив при нарушении гидроизоляции.

При установке сливного отверстия важно замерить диаметр трубы из канализации – он должен подходить по диаметру выводящему патрубку. Эта часть слива бывает вертикального или горизонтального расположения

В частных домах трубы канализации обычно присоединяются снизу, поэтому устанавливается слив с вертикальным каналом. В остальных случаях подойдёт горизонтальное соединение, считающееся универсальным для жилых домов.

Основные этапы монтажа

Для самостоятельной установки сухого сифона, следует внимательно изучить этапы его установки. Если соблюдать определенные условия и все делать правильно, то монтаж данной конструкции не вызовет проблем. Самой распространенной проблемой после самостоятельной установки гидрозатвора являются протечки. Если нет уверенности в собственных силах, стоит обратиться за помощью к мастеру, который сможет осуществить данную задачу легко и качественно.

Установка данного устройства осуществляется достаточно легко. Вот основные этапы:

  1. Вначале нужно проверить прибора. Прокладки и уплотнители должны находиться на своих местах ровно.
  2. Во время второго этапа между сифоном и раковиной помещается уплотнительное резиновое кольцо. Данное кольцо необходимо для герметизации стыка.
  3. Устанавливается сифон, а на стыки наносится уплотнительный герметик, позволяющий сделать швы более надежными и позволит уменьшить шанс протечки конструкции.

Любое устройство обладает своими преимуществами и недостатками. Рассмотрим основные достоинства сухого затвора:

  • такое устройство не нуждается в частых проверках;
  • благодаря тому, что сухая модель не требует наличия воды для выполнения своих функций, её можно устанавливать и в неотапливаемых помещениях;
  • полимерные материалы, из которых делают сухие модели, обладают прекрасными эксплуатационными характеристиками и соответствуют современным техническим требованиям;
  • такие приборы являются очень удобными и компактными;
  • обладают хорошей устойчивостью к механическим воздействиям (в отличие от водной модели такой затвор довольно трудно сорвать);
  • регулируют передвижение среды в системе;
  • имеют неплохую резистентность к засорам;
  • их монтаж можно проводить горизонтальным и вертикальным способом (водные приборы устанавливаются только вертикально);
  • исключают скапливание и застой воды, поэтому развитие вредной для здоровья человека бактериальной флоры маловероятно;
  • обладают отличными показателями шумоизоляции.
  • очень долговечны.

Такие затворы, в отличие от водных, можно устанавливать горизонтально

Разновидности трапов — их устройство, преимущества и недостатки

Примитивные трапы появились вместе с первыми душами. С тех пор линейка этих устройств пополнилась разнообразными вариантами. Изделия отличаются по внешнему виду, конструктивным особенностям и предназначению.

По типу конструкции можно выделить три большие группы трапов – точечные, линейные и пристенные.

Точечный

Это традиционный трап квадратной формы. Он отличается небольшими размерами и наличием отверстий, нанесенных по всему периметру декоративной панели. Это компактное устройство, которое можно разместить в любой точке пола кабины. Такие трапы чаще всего устанавливают в центре, обеспечив хороший сток воды. Для этого плитку вокруг него укладывают под наклоном. Подобные элементы могут пригодиться не только в душевой. Их часто устанавливают по центру помещения в качестве дополнительной защиты. В случае аварии они помогут спасти соседей от затопления, а вас от необходимости компенсировать их убытки.

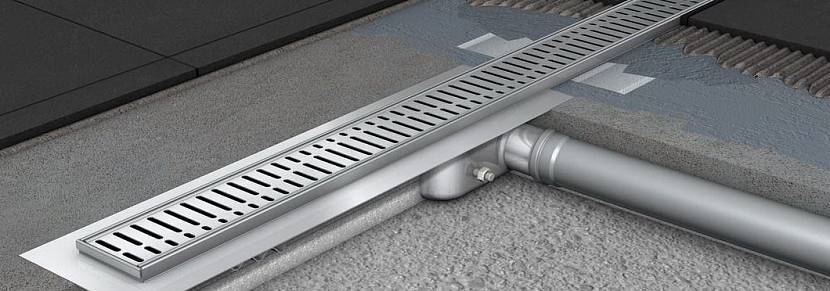

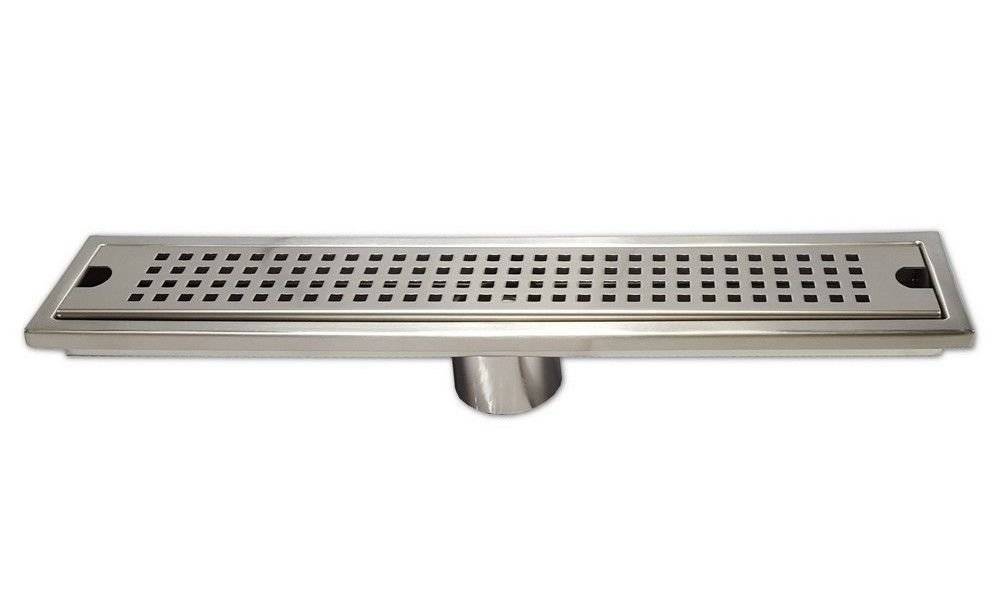

Линейный

Изделие выполняют в форме лотка прямоугольной формы с разнообразными прорезями и отверстиями. По-другому этот тип называют душевым лотком или водосточным желобом. На декоративной пластине может присутствовать перфорация либо щель, проходящая рядом с краем по всему периметру изделия. Процесс установки щелевой разновидности упрощен в сравнении с обычным устройством с отверстиями. Поскольку трап устанавливают сбоку, у стены или у выхода, уклон пола формируется таким образом, чтобы вода стекала лишь в одном направлении — к сливу. Линейные трапы обладают хорошей водопропускной способностью, поэтому их можно устанавливать в помещениях с «тропическим» душем.

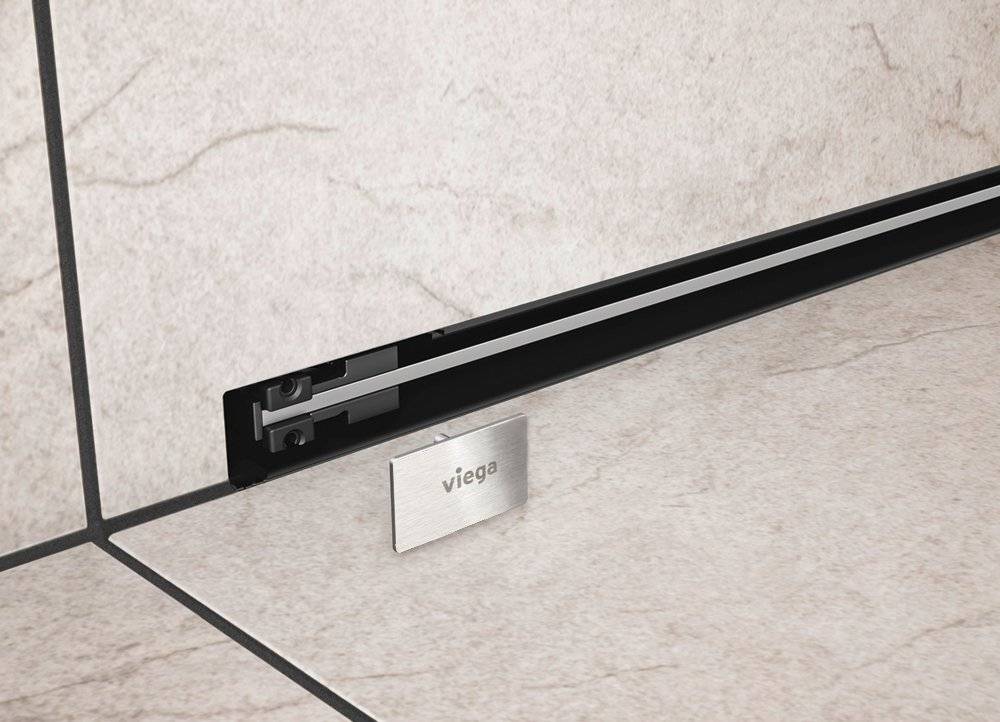

Пристенный

Незаметная угловая конструкция размещается вдоль стены и маскирует стык между полом и стеной. Для монтажа данной модели необходимо сооружать фальш-стену, так как основную часть конструкции необходимо спрятать. Систему слива закрывает лаконичная и элегантная прямоугольная панель с прорезями.

Особенности монтажа и гидрозащиты пристенного слива

А в эксплуатируемых домах сначала приходится снимать полностью старое покрытие и убирать мусор. На оголившемся основании должна остаться только канализационная труба. Скорее всего, она чугунная, и срок ее эксплуатации давно закончился. Лучше всего такую трубу заменить новой пластиковой, в которую и будет выведен патрубок от трапа.

Пол похож на слоеный пирог. Он состоит из нескольких слоев стяжки и гидроизоляции. Дополнительно можно проложить теплоизоляцию. Желательно, чтобы плитка, покрывающая пол сверху, была с эффектом антискольжения

Для укладки стяжки, к примеру, потребуются ведра, лопатка (или миксер) для замешивания раствора, мастерки, шпатели и терки для нанесения его на основу и выравнивания. Для демонтажа имеющегося пола — перфоратор (ударная дрель), зубило, молоток.

Понадобится и такой инструмент:

  • рулетка, лазерный нивелир, нож, линейка, угольник;
  • плиткорезы;
  • набор ключей и отверток;
  • кусачки;
  • пила-лобзик и пр.

Перечень необходимых материалов (его количество зависит от площади пола):

  • сухая ЦПС для стяжки (из расчета 5 кг на 1 кв. метр);
  • керамзитобетон, пенобетон для «облегчения» нижнего слоя стяжки (с целью сократить нагрузку на перекрытия);
  • пенополистирол в листах для теплоизоляции (50 мм толщиной);
  • гидроизоляционная мембрана (демпферная лента);
  • герметизирующая мастика (с расчетом распределения 3 кг на 1 м3);
  • изопласт;
  • плиточный клей (расходуется до 5 кг на 1 кв. метр);
  • затирка для швов, силиконовая паста-герметик.

И самое главное: трап в полном комплекте (с крепежом и пр.), пластиковые трубы, керамическая половая плитка.

Этап 1 — прокладка отводной трубы в канализацию. Отводную трубу трапа врезаем в канализацию с необходимым уровнем уклона (2 см должно приходиться на погонный метр) и заливаем контур соединения пастой-герметиком. При необходимости объединяем слив из душа с другими сливами — из кухни, стиральной машины.

Для обеспечения эффективного отвода стоков длина отводной трубы должна быть как можно короче и не иметь изгибов. Убедитесь, что уклон трубы в сторону канализации достаточный ( 2%)

Этап 2 — расчет высоты стяжки (предварительная разметка). Выполняем следующие действия:

  • устанавливаем нивелир так, чтобы он показывал ось отводной трубы в канализацию;
  • выставляем трап на 1,5 см выше отводной трубы (ориентируемся на оси);
  • перемещаем луч на высоту решетки трапа;
  • добавляем толщину решетки и еще 1-1,5 см на высоту уклона для нормального стока воды (из расчета 1 см на погонный метр);
  • от линии, обозначающей высоту установки решетки, вверх откладываем добавочную высоту и перемещаем на новую отметку луч нивелира.

Этап 3 — подготовка основания. Делаем на этом этапе черновую стяжку:

  • очищаем пол, заделываем трещины, устраняем повреждения и неровности;
  • исходя из того, что в основную стяжку будет заложен пенополистирол в 5 см толщиной, а сама стяжка не может быть менее 3 см, откладываем на стене от метки (см. предыдущий пункт) вниз 8 см и получаем новую метку — это верхний край черновой стяжки;
  • заливаем стяжку — для снижения веса и нагрузки на перекрытия используется легкий бетон (пенобетон, керамзитобетон) или пеноблоки с скреплением их армирующей сеткой и цементно-песчаной заливкой слоем в 3 см.

Вдоль стен кладем демпферную ленту для создания «плавающего» эффекта и защиты стяжки от возможного растрескивания. Сушим стяжку как положено по строительным нормам не меньше 14 дней, если в обустраиваемом помещении будет поддерживаться температурный фон режим не ниже стабильных 20º.

Гидроизоляция не даст затопить водой нижерасположенные этажи и подвал,  защитит от размножения  патогенных микроорганизмов,  появления излишней влажности, неприятных запахов

Коротко о главном

Душевые кабинки популярны своей удобностью и практичным дизайном. Важным элементом является слив воды. Трап в напольном покрытии ванны бывает точечным или линейным.

Трап состоит из следующих элементов:

  • решетки и воронки для слива;
  • корпуса;
  • сифона и выводящего канала.

При монтаже трапа учитывается материал, из которого он будет изготовлен, а также форма. Пропускная способность сливного устройства должна быть не менее 0,4 л/с, оптимально — 2 л/с.

Процесс монтажа включает следующие этапы:

  1. Прокладка стыковой трубы в канализационную трубу и заливка стяжки.
  2. Установка слива и реализация теплоизоляции.
  3. Монтаж сифона и решетки.

Источник

Грунтовый способ фильтрации

Важнейшей частью такой системы является автономный септик, представляющий собой одновременно и отстойник, и распределяющий колодец. Отходящие от него канализационные трубы, распределяют отфильтрованную воду по разным местам на участке.

Септик можно купить в одном из множества магазинов, а можно и сделать самому. Если вы выбрали второй вариант, лучше всего сделать конструкцию из металлических или пластиковых резервуаров. Также эффективной получается конструкция из бетонных колец, а также любая другая конструкция из кирпича или бетона.

В первую очередь устанавливается септик. Емкость вкапывается на глубину от 1 до 2,5 метров. Ниже встраивать бак не стоит, так как могут появиться проблемы при доочистке стоков. Далее к септику прокладывается сточная труба, которая углубляется ниже глубины промерзания грунта. Теперь можно начать подготавливать дренажные трубы.

Длина и толщина труб определяются количеством отводящих сточных вод. Зачастую достаточно 11 сантиметровых пластиковых канализационных труб. В них проделывают отверстия, учитывая, что сверху они должны быть меньшими, чем с нижней части. Это нужно для того, чтобы вода отходила равномерно. Кроме того, в начале трубы отверстия проделываются чаще, и далее по мере удаления к концу трубы их делают все реже.

Для более правильного сооружения дренажной системы нужно придерживаться ряда правил:

  • длина каждой дренажной трубы не должна превышать 25 метров;
  • трубы следует укладывать на глубину порядка 150 см, но ниже глубины промерзания грунта;
  • расстояние между дренажными трубами должно быть не менее 150 см;
  • канава для укладки труб должна иметь ширину не менее 50 см, лучше – 100 см.

После подготовки труб можно начинать их укладку в такой последовательности:

  1. Копаем канавы определенного размера. Учитываем уклон в 1,5 градуса, время от времени контролируем нужный уклон, например, строительным уровнем.
  2. В зависимости от типа почвы подготавливаем основание траншеи. Если почва глинистая, то на дне делаем песчаную 10-сантиметровую подушку, а поверх такой же толщины слой гравия. Чтобы на суглинках не заиливались трубы, их нужно обернуть слоем какого-либо фильтрующего материала. Подушка из гравия в данном случае необязательна. Для песчаных грунтов укладывают подушки из песка и гравия, а трубы оборачиваются геотекстилем.
  3. Далее дрены засыпаются 10-сантиметровым слоем гравия, и вся траншея засыпается землей.
  4. Систему фильтрации нужно обустроить вентиляцией. Для этого на конце дренажной трубы устанавливаем трубу для вентиляции высотой приблизительно 50 см. Сверху на нее монтируется защитный элемент, чтобы в трубу не попадал различный мусор.

Правильно сконструированная и установленная система слива обеспечит ее продолжительное и бессбойное функционирование. Баня, таким образом, будет максимально защищена от столь неблагоприятного воздействия влаги, и не возникнет загрязнения территории стоками.

В любом случае устанавливать в бане систему канализации нужно. Это значит, что к этому вопросу нужно отнестись предельно серьезно, не игнорируя никаких нюансов. Лишь в таком случае баня будет радовать хозяина продолжительной и бессбойной работой без необходимости вкладывания в нее все новых и новых средств.

Проводка труб стока

Трубы нужно прокладывать, экономя их по длине и не делая лишних изгибов. Необходимо помнить, что простое конструкционное устройство, это не только экономия на строительстве, но и удобная эксплуатация и обслуживание. Сток не будет забиваться. К сожалению, это далеко не всегда соблюдается. На многих рисунках можно видеть полы со сливом, где вода застаивается в траншее и желобе.

Лучший способ прокладки трубы в полу — закладка прямого участка под углом.

Труба идет от воронки к наружной поверхности фундамента.

Также есть вариант подключения стока к другим канализационным трубам под полом.

Вход в центре воронки пола или под наклонным желобом у стены оформляется в виде чашки.

Эта чашка расположена полностью под лицевой плоскостью пола и в самой нижней его точке.

Чашка в полу закрывается мелкой решеткой. Особенно тщательно ее нужно защитить, если на полу нет лицевого деревянного настила. Для бани эта конфигурация редка, а вот для сауны — самая обычная.

В бане, как правило, используется несколько сантехнических приборов, поэтому правильная проводка труб очень важна.
