Как сделать электропроводку в бане

Правила установки и разводка кабеля от электрощитка

Необходимо выбрать правильное место для крепежа электрощита, поскольку от него будет подпитываться вся электрификация бани.

Стоит отменить самые важные требования:

  1. Щиток должен располагаться в месте, где к нему будет свободный доступ.
  2. Щит не разрешается устанавливать в парилке и других пожароопасных помещениях.
  3. Комната с установленным щитом должна иметь хорошее освещение.

Как правило, щиток устанавливается в прихожей комнате или комнате досуга. Верхняя его часть корпуса должна располагаться на высоте от пола не ниже 1,5 – 2 м.

Однофазная проводка должна иметь как минимум 3 жилы. Согласно нормативным документам фазовая жила должна иметь серый цвет. Она подключается к верхнему разъему вводящего автомата. От нижнего разъема отходящего автомата происходит перемещение на верхние клеммы отходящих автоматов.

Нулевая жила (голубоватого цвета) находится на нулевой колодке. Защитная (зеленовато-жетлая) – на защитной.

Жилы фаз кабелей, которые отходят на нагрузку, подключаются к нижним контактам автомата.

Все электрокабели должны быть очень аккуратно подключены к щиту, автоматы монтируются, учитывая нагрузку на провод.

Для разводки, прежде всего, в помещении бани должна быть схема электропроводки. При ее формировании следует основываться на следующих нюансах:

  1. При наличии кирпичных стен – проводка будет спрятана под слоем штукатурки.
  2. При наличии деревянных стен, проводка может быть открытой и проходить по поверхности стен.
  3. Все кабеля требуется прокладывать только в вертикально или горизонтальном положениях. Не должно быть переломов или перекручивания.
  4. Все провода следует размещать в менее видимых или наглядных местах.
  5. Электророзетки, выключатели, щитовые коробки запрещается устанавливать в помещениях, имеющие высокие температурные перепады и различные уровни влажности.
  6. Соединение жил должно сварено либо спаяно.
  7. Запрещен монтаж электропроводов над печью.
  8. Нужно обязательно задействовать защитное «зануление».

схема электропроводки в бане

Выбор осветительного оборудования для бани

Чтобы организовать безопасное и практичное освещение в сауне и бане, рекомендуется использовать надежные осветительные приборы с классом защиты IP44.

Высокие требования предъявляются к светильникам, установленным в парной и моечной. Это помещения с особенными условиями эксплуатации, для которых характерными являются повышенная влажность и перепады температур. Оптимальный вариант для них – влагозащищенный светильник для настенного монтажа.

Неплохим вариантом для парной является оптоволоконное осветительное оборудование, стойкое к негативным воздействиям и обеспечивающее мягкий рассеянный свет.

Поскольку основным материалом для облицовки стен является вагонка, рекомендуется использовать специальные встроенные светильники, которые можно легко вшить в деревянную поверхность.

В остальных помещениях бани можно использовать галогенные лампочки или светодиодные светильники.

Выбор материала кабеля

Перед тем, как приступать к монтажу электрики в бане своими руками, необходимо определиться с выбором кабеля. Согласно современным правилам, прокладывать провода из алюминия недопустимо, поэтому следует остановиться на медных проводах. Кабеля из меди обладают более долгим сроком службы, а также большей проводимостью.

Также следует обратить внимание на жесткость провода. Гибкие кабеля менее надежны, и срок службы у них короче, нежели у жестких

Играет роль и количество жил в кабеле. Обычно для бани используют трехжильные, поскольку с ними проще обеспечить качественное и правильное заземление.

Изоляция кабеля является не менее важным критерием в выборе типа проводов, поскольку только благодаря ей можно избежать возгорания или распространения огня.

Для бани лучше всего подобрать провод с тройной или двойной изоляцией. Кремнийорганическая резина или асбест являются наиболее популярными изоляционными материалами для кабеля.

Если выбор стоит между этими двумя элементами, то лучше остановиться на первом варианте, поскольку асбестовая изоляция при перегреве может выделять токсичные вещества.

Для того, чтобы подвести электричество к бане, используется определенный тип кабеля, в зависимости от способа прокладки, однако в месте ввода в помещение он должен заменяться другим, подходящим для атмосферы бани.

Для подземного способа прокладки используется кабель ВБбШв, у него 4 жилы из меди, однако стоимость его довольно велика.

Благодаря оплетке из стали, кабель ВБбШв не боится укладки под землей, а также кротов и прочих подземных грызунов, ведь он необычайно прочен.

Важно! Для прокладки кабеля нельзя использовать металлическую трубу, во избежание появления конденсата в ней, который в свою очередь укорачивает срок эксплуатации провода.

Для воздушного способа прокладки обычно выбирают СИП, так как он покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Внимание! Строго запрещено использовать кабель СИП в доме. При подведении его к строению нужно заменить СИП на более гибкий кабель, например ВВГ с жилой из меди.. Вводить кабель в дом рекомендуется через стену, поскольку при проведении его через крышу придется столкнуться со сложностями в попытках не повредить гидро-, тепло- и пароизоляцию

Вводить кабель в дом рекомендуется через стену, поскольку при проведении его через крышу придется столкнуться со сложностями в попытках не повредить гидро-, тепло- и пароизоляцию.

Необходимо помнить, что минимальная высота для ввода кабеля – 2,75 м. Если ваша баня не соответствует этим требованиям, то можно использовать изогнутую трубу из стали.

Она поможет держать кабель на необходимой высоте, при этом вводить его через стену в оптимальном для вас месте.

Подводя итоги, можно составить список основных требований, предъявляемых к кабелю для бани:

  1. Токопроводящая жила, состоящая из меди;
  2. Высокая жесткость;
  3. Изоляция из негорючих и качественных материалов;
  4. Наличие трех жил.

Виды электрической проводки в бане

Проводка в бане может быть открытой и закрытой, монтаж закрытой выполняется в коробках Бермана, для открытых используются обыкновенные внешние монтажные коробки.

Закрытая монтажная коробка (Бермана)

Эти коробки выпускаются различных размеров, с крышками, с дополнительными местами фиксации в стенах. В коробках Бермана не только делается разводка освещения, но и устанавливаются выключатели и розетки при скрытой проводке.

Инструкция по монтажу подрозетника в бане

Скрытая проводка монтируется под обивкой стен и потолков, кабели обязательно должны защищаться металлическими кожухами. Это могут быть трубы или металлические гофрированные гибкие шланги. Использовать пластик не рекомендуется – велика вероятность повреждения грызунами. Разводку кабелей под освещение бани для скрытой проводки следует начинать делать еще до финишной отделки стен и потолков. Одновременно с обшивкой вырезаются посадочные места под светильники, розетки, выключатели и монтажные коробки.

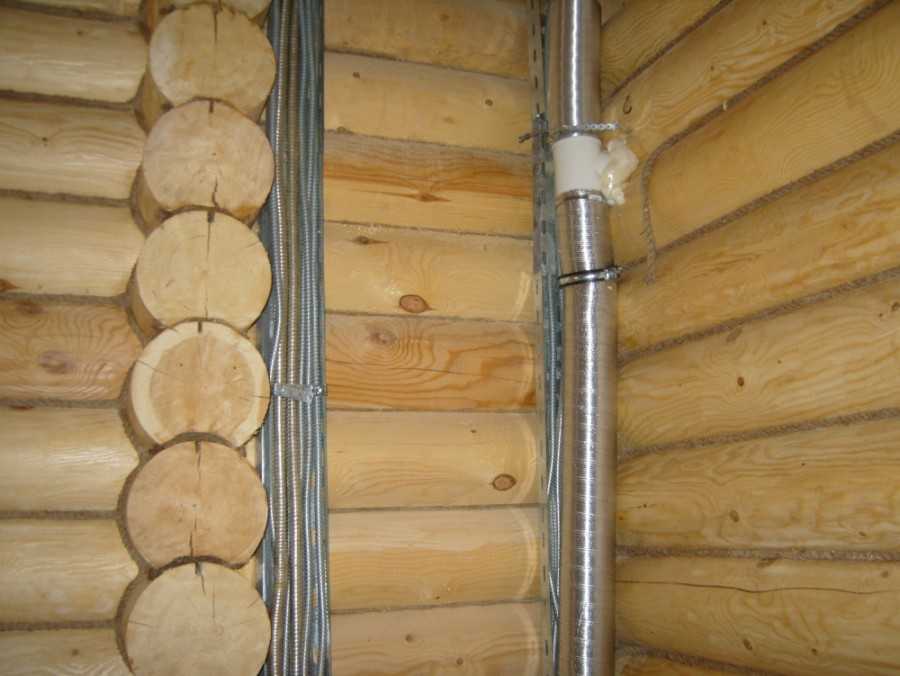

Проводка в гофре

Открытую проводку делать намного проще, освещение бани подключается к кабелям, проложенным по стенам. Кабели обязательно должны защищаться пластиковыми трубками, можно дополнительно закрывать проводку декоративными кожухами.

Советы профессионалов

Рекомендуют обращать внимание на такие моменты:

  • Часто допускаемая ошибка ‒ установка в парной не встроенного регулятора к электронагревателю. Исправить ее можно, установив ограничитель, который будет автоматически отключать оборудование от сети при достижении отметки в 140 градусов.
  • В парной и душевой не должно быть каких-либо соединений из нескольких кусков кабелей, скрученных между собой. Любое нарушение в изоляции ‒ это риск внезапного замыкания проводки и возгорания.
  • Для экономии владельцы часто укладывают кабель прямо над печью. Это запрещено техникой пожарной безопасности. Каким бы термостойким не оказался кабель при постоянном действии высокой температуры всегда есть риск деформации и возгорания.
  • Когда автоматов много ‒ это небезопасно. Многие мастера уверяют хозяев, что чем больше будет установлено в бане автоматов под каждое оборудование, тем ниже риск перегрузки сети. Но практика показывает обратное. Малейшее некачественное соединение станет причиной короткого замыкания – достаточно закрепить один автомат на входе, который при превышении допустимой нагрузки отключит питание.

Прокладывать электрический кабель ‒ ответственный этап строительства бани. Попытка взяться за монтаж без знаний и опыта грозит печальными последствиями вплоть до пожара. Здесь не стоит экономить на материале. За советом и разрешением лучше сразу обратиться в ответственную службу. Поручить монтажные работы стоит электрикам или выполнить их самому, но под их руководством.

Воздушный ввод

Этот вариант считается более дешёвым в плане материальных и физических затрат. Одно то, что не нужно рыть глубокую траншею, уже экономит силы, деньги и время.

Вам понадобится натянуть провод или кабель от домостроения до бани. Сразу хотелось бы предупредить, если дом расположен в одной части участка, а баня совсем в противоположном, то, скорее всего, такой вариант будет не рациональным из-за большого расстояния между ними. Провод будет подвергаться очень большим механическим нагрузкам и может разрываться под собственным весом. Не станете же вы монтировать ещё несколько дополнительных опор, это накладно и не слишком красиво для территории.

Если расстояние между домом и баней менее 20 м, то воздушный ввод вполне приемлем. В этом случае алгоритм работ будет выглядеть следующим образом:

  1. В стенах дома и бани просверлите отверстия по диаметру кабеля. В них необходимо будет вмонтировать кусок металлической трубы или специальной пластиковой гофры.
  2. Рядом с просверленными отверстиями установите кронштейны, на которых закрепите изоляторы.
  3. Между этими двумя изоляторами натяните стальной трос.
  4. К тросу при помощи пластиковых или металлических хомутов закрепите кабель. Заведите его в подготовленные отверстия. И теперь останется его подключить. В распределительном щитке, находящемся в доме, надо установить отдельный автомат для бани, к его выходящим контактам и следует подсоединить этот кабель. В банном распредщитке кабель подсоединяется к вводному общему автомату.

Как видите, электромонтаж воздушного ввода не сложный, но надо будет учесть некоторые нюансы:

  • Места, где кабель выходит из дома и входит в баню, следует герметизировать. После того, как затяните его в трубы, всё оставшееся пространство заделайте монтажной пеной либо утрамбуйте минеральной негорючей ватой.
  • Обеспечьте достаточную натяжку стального троса.
  • На пути прохождения кабеля не должно быть никаких других подсобных строений, высоких кустов или деревьев.
  • Расстояние от земли до проводника должно быть больше 3,5 м.
  • Не натягивайте кабель слишком сильно, это не струна, крепите его к стальному тросу свободно.

Самый лучший вариант – использовать для воздушного ввода провод с маркировкой СИП (самонесущий изолированный провод). У него есть некая конструктивная особенность, помимо токопроводящих алюминиевых жил под оболочкой имеется стальной трос.

Ещё одно преимущество СИП, его изоляционная оболочка делается из материалов, которые хорошо выдерживают атмосферные осадки и солнечные лучи.

Не исключён вариант, что воздушный ввод на баню будет монтироваться от магистральной линии электропередачи. Это может быть в том случае, когда банное помещение расположено поблизости такой линии и целесообразнее тянуть ввод от неё, чем от дома. Для этого потребуется специальное разрешение и проект от энергоснабжающей организации, а также установка прибора учёта электроэнергии в банном распредщитке.

Розетки в баню!

Иногда требуется подключить в ванной электрическую бритву или даже какое-то медиа устройство. В любом случае, розетка лишней не будет. Но, как ее подключить, если в помещении огромное количество влаги?

В парилках и помещения для мытья их располагать нельзя по СНиП, поэтому сразу ориентируемся на предбанник – телевизор выносим туда. Тем более, это даже практично, ведь пар будет мешать смотреть футбол. Высота размещения розетки в предбанник составляет не менее 90 сантиметров, чем выше, тем лучше. Подключаем их сразу к слабому автомату с высокой чувствительностью защиты (на всякий случай).

Класс защиты снова IP-44 – меньше не рекомендуется. Очень желательно использовать розетки с крышками, поскольку влага не сможет прямо проникать на контакты, и они будут защищены. Теперь можно считать, что баня оборудована всем необходимым. Далее можно будет увеличить число розеток, плафонов.

Дополнительные советы по безопасности

Важно соблюдать срок годности для электрической проводки: для алюминиевых кабелей он составляет не более 15 лет, для медных — 20. При воздействии высоких температур и влаги в бане стоит делить эти числа на два

По истечению этого срока лучше сделать полную замену во избежание короткого замыкания — возможно, при монтаже были допущены мелкие ошибки.

Важно соблюдать все нормы и ознакомиться с ними «от корки до корки» при проектировании схемы электропроводки. Также стоит лишний раз напомнить о вызове квалифицированного электрика — вполне возможно, что его работа в будущем сохранит вас и вашу баню в целости

Да, электропроводка в бане своими руками — вполне реальная задача, но не стоит ставить свою безопасность из-за небольшого повода для гордости.

Ввод кабеля или откуда берется ток

Поскольку передавать электричество на расстоянии не получатся как у Тесла, придется тратить деньги на кабель. Он должен идти до помещения от распределительного щита, именно туда мы и отправляемся. Подключаем кабель СИП (самонесущий) к автомату и протягиваем по воздуху к фронтальной стенке нашей приемной комнаты.

Если вы хотите баню, а не камеру для пыток партизан, то вход кабеля надо обязательно делать в изолированной трубе, иначе он будет «пробивать» на массу и может неслабо щипать за ноги, когда концентрация влаги будет очень высокая. Можно прокладывать под землей, только придется рыть траншею штыково й лопатой на глубину около 50 см и укладывать дорогой кабель ВБбШв 3×2,5. Тогда изолятор не требуется на входе, поскольку завести можно уже за стенкой.

Нет смысла покупать дорогой и мощный автомат. Максимум для поддержки 500-900 Вт, поскольку там не  предвидятся большие электронагрузки.

Что сделать на подготовительном этапе?

В первую очередь создается подробная схема проводки в бане с учетом специфики помещения. Для этого рекомендуем обратится к специалисту, обладающему опытом работы с подобными строениями, поскольку необходимо учитывать различные нюансы, заключающиеся в суммарной мощности и количестве потребителей электрической сети.

Можно использовать однофазный вариант либо трехфазный, если потребуется увеличенная мощность. Обычно используется однофазная линия с мощностью до 14 кВт. А трехфазная требуется, если мощность будет достигать до 42 кВт. Далее вычисляется продолжительность сечения проводов, вид УЗО, версия, использующихся автоматов и других элементов входящих в сеть.

Как сделать электропроводку в бане своими руками: прокладка кабеля «воздушным» способом

Электропроводка в бане своими руками с проводкой кабеля «воздушным» способом более экономична

До того как провести электропроводку в бане своими руками «по воздуху», следует внимание на следующее:

1. Если расстояние от щитка до бани более 25 м, нужно между промежутками ставить опору. Воздушная прокладка кабеля производится посредством растяжки или фарфоровых изоляторов.

2. Кабель располагают на определенной высоте. Например, над проезжей частью он должен находиться не ниже 6 м над уровнем земли, а над пешеходными тропинками — не ниже 3,5 м. Около бани провод крепится на высоте 2,75 м.

3. Используют СИП — самонесущий изолированный кабель. Его можно эксплуатировать более 25 лет, имеет специальное полиэтиленовое атмосферостойкое покрытие, и несущие элементы, которые устойчивы к перегрузкам. Его сечение — не менее 16 мм2, а пропускная способность — 63 А. При однофазном подключении мощность составляет 14 кВт, а при трехфазном — 42 кВт. Существенный недостаток такого провода — его проблематично вводить в автомат, поскольку он непластичен и трудно изгибается.

4. В процессе того, как провести электропроводку в бане, помните, что СИП вводят в любую комнату но только не в парную: в данном помещении использовать провода из алюминия запрещено. В бане применяют втулку из металла, в парной — провода марок NYM, НГ или ВВГ. Чаще всего выбирают кабель ВВГнг-LS с сечением 3 — 1,5 мм (подходит для обустройства освещения), а также ВВГнг-LS с сечением 3 — 2,5 мм (для подсоединения розеток). Изоляция ВВГ негорюча, в случае тления практически не дымит. Переходы выполняют герметичными соединителями «медь-алюминий», а СИП крепят натяжителями — анкерными зажимами.

Распространенные ошибки при организации проводки

Часто начинающие мастера при электрификации бани совершают грубые ошибки, которые связаны с нарушением технических требований или неправильными расчетами.

Распространенные ошибки:

  • Неправильный выбор типа электропровода и неверно рассчитанное его сечение.
  • Неправильный выбор защитного оборудования – автоматов и УЗО.
  • Плохая изоляция проводов в пожароопасных местах.
  • Нарушение правил безопасности при укладке электропроводки.

Электрификация бани – сложный и ответственный процесс, требующий грамотного выбора расходных материалов, соблюдения технологии и схемы монтажа, правильного введения системы в эксплуатацию. Это является залогом безопасного и комфортного пребывания в бане на протяжении всего срока эксплуатации.

Безопасность монтируемых устройств

Большинство расрпделительных щитков имеют сертификацию по защите от влаги и пара (IP44 или выше). Это позволяет им избегать коротких замыканий, но не дает возможности монтировать в предбаннике или парилке — внутри данных устройств все равно имеется большое количество металлических элементов, которые при совокупном воздействии влаги и высокой температуры могут начать окисляться или плохо проводить ток. В моечной и предбаннике и вовсе стоит отказаться от электрических приборов. Исключением является лишь душевая кабинка.

Все осветительные приборы должны обладать стеклянным плафоном и металлическим корпусом — в ином случае они начнут плавиться со временем. Есть еще одно правило, которое стоит знать при создании плана монтажа: все светильники устанавливаются на минимально возможной высоте (не под потолком). Дело в том, что горячий воздух сразу устремляется именно вверх, что может излишне нагреть приборы и проводку внутри них.

Трансформатор, как и щиток, устанавливается сугубо в сухом месте. Внутрь бани заводят лишь кабели с напряжением 12 вольт. Допускается и напряжение 42 вольта — оно используется для приборов освещения (36-вольтных светильников, о которых речь шла выше).

Распределительный щиток и расчёт нагрузок

Вся электропроводка разводится в бане от распределительного щита. При выборе места его монтажа надо соблюсти несколько правил:

  1. К щитку всегда должен иметься свободный подход.
  2. В помещении, где располагается щиток, необходимо обеспечить достаточное освещение.
  3. Также это место должно проветриваться.
  4. Запрещено располагать щитки в парилке или в других пожароопасных помещениях, чаще всего их монтируют в предбанниках либо комнатах отдыха.

В распределительном щитке должны быть смонтированы вводной автомат защитного отключения и отходящие автоматические выключатели для отдельных потребителей электроэнергии.

Чтобы выбрать мощность вводного автомата, необходимо знать общую нагрузку. Сложите номинальную мощность всех задействованных в бане электроприборов, не забудьте прибавить осветительную нагрузку. Полученную цифру поделите на величину напряжения. Например, у вас получилась мощность 5000 ВА, разделите полученную цифру на 220 В, и получите 22,72 А. Выбирайте автомат с небольшим запасом, вполне подойдёт аппарат на 25 А. По такому же принципу рассчитайте мощность отходящих автоматов.

кликните для увеличения

Перед тем, как сделать проводку в бане, составьте принципиальную схему электроснабжения. На ней должны быть отображены все основные потребители электрической энергии:

  1. Электрокаменка.
  2. Часто устанавливают тепловую пушку для сушки помещений.
  3. Подогреваемый при помощи электричества пол.
  4. Насос.
  5. Электроизмерители влажности и температуры.
  6. Возможно, у вас там будет находиться стиральная машинка.
  7. Электрический чайник и фен.
  8. Водонагреватель.
  9. Подсветка бассейна.
  10. Холодильник для прохладительных напитков.
  11. Телевизор, музыкальный центр.
  12. СПА-оборудование.

В распределительном щитке каждому автомату присвойте порядковый номер и как-то его наметьте (напишите маркером либо приклейте бумажку с номером). На дверце распределительного щитка наклей те список автоматов с порядковым номером и помещением, которое он питает.

Приблизительно это должно выглядеть так:

  • 1 – печь-каменка;
  • 2 – парная;
  • 3 – моечная;
  • 4 – раздевалка;
  • 5 – бассейн;
  • 6 – комната отдыха.

Обязательно помимо автоматов в распределительном щитке должны быть смонтированы устройства защитного отключения (УЗО). В случае контакта электропотребителя с водой они сработают и отключат питание.

Основы электромонтажа в банных помещениях

Естественно, пожарная опасность возникает в бане в первую очередь от того, что эксплуатируется помещение в условиях высочайших температур. Но электрическая проводка в этом вопросе также играет немаловажную роль. Нужно со всей ответственностью подойти к выбору электрических приборов, проводки и правильности их монтажа. Должны соблюдаться основные нормативы, которые прописаны в своде правил устройства электроустановок (ПУЭ).

Не имея определенных навыков работы с электрической проводкой, даже не стоит пытаться ее проложить своими силами. Если же определенные познания имеются, то проводка в бане и парилке может быть монтирована качественно с учетом всей информации приведенной ниже в статье. В первую очередь, опять же, следует прочесть ПУЭ, поскольку все необходимые данные о требуемых кабелях, электроустановках и приборах приведены именно там.

Способы проведения электричества в баню

Чтобы провести электричество к банной постройке, необходимо обеспечить его доставку от центрального щита через входящий силовой кабель. Проложить кабель к бане можно одним из двух способов: под землей и по воздуху.

Подземный способ монтажа

Самый безопасный и трудоемкий способ прокладки силовых кабелей, требующий предварительной подготовки земляной траншеи, – от источника электроэнергии к бане.

Для ввода под землей используется кабель ВБбШв с медными токопроводящими жилами сечением от 10 до 16 кв.  мм. Он обладает повышенной прочностью, безопасностью и долговечностью. Защиту от механических повреждений и биологического воздействия обеспечивают термостойкая изоляция и стальная оплетка.

Для подземной укладки кабеля используются полипропиленовые трубы, устойчивые к коррозии и промерзанию, металлические трубы можно применять при монтаже кабеля на столбах или стеновых конструкциях в высоту не более 180 см.

Технология прокладки кабеля под землей следующая:

  1. Подготовка земляной траншеи глубиной до 70 см. Засыпка дна (10 см) песчаным слоем. Укладка кабеля и повторная засыпка песком.
  2. Введение кабеля в строение через металлическую входную втулку, которая используется для защиты от повреждений изоляции при усадке стен бани.
  3. Кабель зачищается от изоляции перед подключением к автомату во входном щитке. Далее выполняется заземление и защита от удара молнией.

Воздушный способ монтажа

Монтаж по воздуху более доступный и дешевый в плане трудовых и финансовых затрат, но при этом отличается недолговечностью из-за подверженности повреждениям и деформациям.

Если необходимо подключить провод от дома до бани, тогда требуется правильно рассчитать предельно допустимое расстояние между объектами. При значительной удаленности строений друг от друга воздушная прокладка является нерациональной, поскольку возрастает риск повреждения кабелей при неблагоприятных климатических условиях.

Также важно соблюдать регламентируемую высоту прокладки кабеля: над дорогой – на высоте до 6 метров, над дорожками для пешеходов – до 3,5 метров, на участке – до 2,75 метров. Если расстояние между строениями не превышает 21 метра, тогда ввод кабеля воздушным способом осуществляется по схеме:

Если расстояние между строениями не превышает 21 метра, тогда ввод кабеля воздушным способом осуществляется по схеме:

  1. В стенах проделываются входные отверстия в соответствии с диаметром кабеля. В отверстия монтируются пластиковые или металлические переходники для защиты кабеля от повреждения.
  2. Возле отверстий устанавливаются кронштейны для фиксации изоляторов.
  3. Между изоляторами натягивается металлический трос.
  4. К тросу на пластиковые хомуты фиксируется кабель, после чего заводится в отверстия и подключается в щитке к вводному автомату.

Все места ввода кабеля через стены тщательно герметизируются, а пространство в переходниках заполняется пеной или минватой. Металлический трос должен иметь незначительное провисание, чтобы обеспечить надежную фиксацию кабеля.

Оптимальный вариант для воздушной прокладки – изолированный самонесущий термостойкий провод (СИП).

Пошаговая инструкция монтажа схемы освещения, питания розеток и силовых установок

Шаг 1 – определяют нагрузку для расчета сечения провода: суммируют мощность светильников и подключаемых бытовых приборов, умножают на 1,2. Получают цифру в ваттах. Чтобы узнать ампераж электропроводки, полученную величину нужно разделить на напряжение. Результат служит ориентиром для расчета сечения провода. По требованиям ПУЭ в бане для безопасности допускается 12 В или 36 В электропроводка (на входе устанавливают понижающий трансформатор).

Шаг 2 – выбор кабеля. В бане разрешается использовать только медный. Его выбирают по силе тока, от нее зависит нагрев сердечника. Монтаж электропроводки предусматривает использование трехжильного однофазного кабеля или 5-х жильного трехфазного с проводом заземления.

Шаг 3 – с учетом требований ПУЭ к проводке схема набрасывается от руки. На ней обозначают выводы для подцепления светильников и фурнитуры

Важно учесть:

  • в парилке бани запрещена установка розеток и выключателей, к светильнику кабель подводится от распределительного щитка сплошным куском;
  • в моечной нельзя крепить фурнитуру;
  • банное оборудование подключают к общей электропроводке по отдельной линии, идущей от понижающего трансформатора;
  • в деревянных банях допустима только наружная электропроводка без использования кабель-каналов и труб;
  • в кирпичных и блочных разрешена внутренняя;
  • светильники подключают индивидуально, остальную фурнитуру – последовательно, не более 3 розеток, выключателей в линии электропроводки.

Шаг 4 – прокладка провода. Его располагают только в вертикальном и горизонтальном положении, перегибы, скрутки запрещены. Соединения должны спаиваться или завариваться, разрешено использование клеммников. Удобно монтировать кабель с цветной маркировкой: синий цвет – ноль, серый – фаза. К контуру заземления подцепляют жилу желто-зеленого цвета. Монтаж начинается от входа.
