Электропроводка в бане

Выбор напряжения

Приступая к монтажу электропроводки в бане своими руками, необходимо определиться с напряжением сети. Трансформатор, на который направляется питающее напряжение, должен работать с 220 В. Устанавливается трансформатор в сухом месте, попадание влаги на оборудование должно быть полностью исключено.

Также должны соблюдаться такие требования:

  1. Провода должны защищаться УЗО или дифференциальными автоматами.
  2. Электропитание поставляется по заземлительной системе TN-C-S.
  3. Необходима установка системы уравнивания потенциалов (СУП).

Если по каким-либо причинам не удалось обеспечить перечисленные требования, банное помещение нужно запитать с помощью понижающего трансформатора 220/36 или 220/12. В качестве примера можно привести ЯТП-0,25 220/36 (В).

В парилку можно провести лишь 12 В. При этом допускается проведение до 42 В, но лампы должны быть 36-вольтовые.

Расчет мощности проводки для бани

После постройки бани вам необходимо проложить в ней проводку. Перед ее прокладкой вам необходимо будет правильно составить схему. Схема проводки в бане должна составляться с учетом агрессивной среды.

Перед началом монтажа вам следует определиться с сечением кабеля. Сечение необходимо выбирать исходя из количества приборов, которые будут находиться в этом помещении. Именно от приборов будет зависеть сила тока. После определения с мощностью всех приборов вам необходимо с помощью специальной таблицы рассчитать сечение. Для бани лучше всего использовать провода с самозатухающей оболочкой.

Если в бане будет устанавливаться дополнительная техника, тогда вам необходимо прибавить к сечению еще несколько миллиметров. Подключение новостройки к электричеству имеет подобный способ расчета кабеля.

Правила монтажа банных электропечей

Требования СНиП 41-01-2003

Этот документ регламентирует основные правила размещения электропечей с точки зрения пожарной безопасности:

  • Печь необходимо устанавливать в углу ближе к входу, однако, при соблюдении требований СНиПа, допускается и установка в центре помещения.
  • Пол в месте установки печки покрывается негорючими материалами.
  • Расстояние между стеной и корпусом печи должно составлять не менее 0.5 метра при отсутствии экрана. Если такая защита установлена, допускается располагать электрическую печь ближе.
  • В районе каменки должно выполняться отверстие для приточной вентиляции.
  • Корпус печи должен быть защищен ограждением, находящимся на расстоянии не менее 70 см.

Как устанавливать корпус и органы управления?

Первым делом следует промыть и просушить камни, уложить их и включать печь. При подключении пустой печи произойдет выгорание тэнов. При установке пульта управления необходимо выполнение следующих требований:

  • Внешний пульт устанавливают в помещении, где нет повышенных температур.
  • Прокладывание проводов производится заранее.
  • Мощность, которую может выдержать электрощиток и провода должна быть не ниже мощности электропечи.
  • Необходимо присутствие УЗО.
  • Дабы избежать контакта проводов и нагретых стен, их прокладывают в специальной шине из несгораемого материала.

Установка датчиков и заземления

Рекомендуется использовать только кабели из термостойкого материала. Присутствие скруток исключается, все отрезки проводов должны быть целыми. Датчики обычно крепят над дверью, каменкой и парными лавками.

Требования ГОСТ 12.1.030-81 и сечение электропроводки

Согласно ГОСТ 12.1.030-81, электрический контур должен быть заземлен напрямую, либо занулен через щиток. Как говорилось выше, мощность, которую проводка может выдержать должна быть выше, чем мощность самой печи. Выбор сечения проводников производится по специальным таблицам.

Коротко о главном

Монтаж электропроводки выполняется согласно требованиям ПУЭ (раздел «для саун и влажных помещений»). Необходимо подобрать кабель для сауны, соответствующий всем нормативным требованиям, и правильно проложить его с соблюдением норм безопасности.

Розетки, выключатели, аппаратура регулировки температуры подбираются исходя из условий эксплуатации. Необходимо обеспечить соответствие всех устройств по току и нагрузке, а также соблюдать требования по защите от влажности (IP).

При выполнении монтажных работ следует соблюдать порядок действий, координировать их с процессом установки обшивки или отделки помещений.

Как провести по воздуху?

Малозатратный способ подводки электричества к бане. Если расстояние между щитком и основным помещением более 25 метров, нужно позаботиться об установке дополнительной опоры. Кабель устанавливается с использованием растяжки. Самым лучшим вариантом является прокладка на изоляторах из фарфора.

Перед началом монтажа проводки необходимо ознакомиться с нормативной документацией, в которой указывается высота проведения высоковольтных линий. Ее величина не должна быть менее 600 см, если она будет проходить над проезжей частью. При установке высоковольтных проводов над пешеходными тропами — допускается высота более 350 см. В местах крепления провода к бане — от 275 см.

Провода по воздуху

Для проводки электричества по воздуху применяется самонесущий провод типа СИП с целостной изоляцией наружной поверхности. Изделия этой марки имеют стойкое покрытие, которое в сочетании с дополнительными элементами обеспечивает повышенную устойчивость к перегрузкам. Для ввода кабеля СИП с уличной стороны в баню используется специальная втулка, изготовленная из жаропрочной стали

Важное условие — сечение провода должно быть не менее 16 мм2

Подводка силового кабеля к отдельно стоящей бане

Монтаж электропроводки начинается с подключения к ближайшему источнику электропитания – дому или уличному столбу. Провод разрешается прокладывать двумя способами: воздушным, он менее затратный по времени и финансам, и подземным – трудоемким, но безопасным. Как провести электропроводку бане, решает собственник.

Рассмотрим основные требования ПУЭ каждого из вариантов:

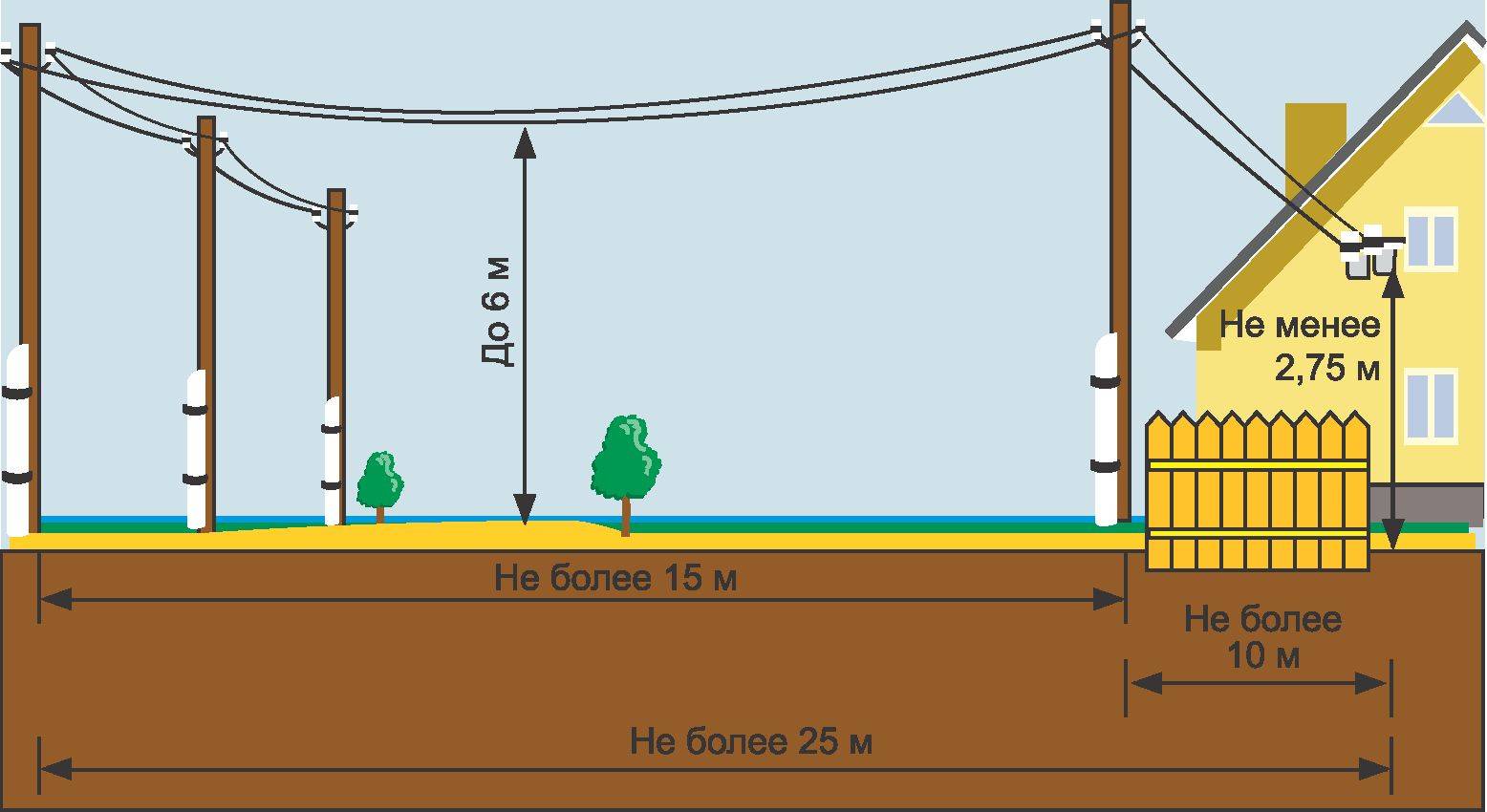

Воздушная линия. Если точка подключения на расстоянии свыше 25 м, придется устанавливать дополнительный столб в 10 м от бани. Над дорогой провод поднимают на 6 м, над земельным участком и пешеходной дорожкой – на 3,5. Вход в баню делают на высоте 2,75 м, провод сначала крепится к стене сруба. Не к стене, а на кронштейн, необходимо предусмотреть зазор не не менее 2,5 см. Затем пробрасывается сквозь отверстие в стене по металлической трубе или пластиковому кабель-каналу, подключается к распределительному щитку через автомат.

Для воздушной электропроводки используют алюминиевый СИП – самонесущий изолированный провод, не изменяющий глубины провиса на солнце. Если используется другой электрошнур, его нужно подвешивать на натянутый трос.

Подвод питания к бане по воздуху и по земле.

Число сердечников кабеля зависит от количества подключаемых фаз:

  1. при однофазной электропроводке нужен 2-х жильный провод (фаза и ноль);
  2. при трехфазной – 4-х жильный.

Одна фаза допустима при нагрузке до 15 кВт. Для кулера, светильников, пары розеток этого достаточно. Если в бане планируется установка мощного оборудования (печи, каменки, мощной бытовой техники), нужна 3-х фазная электропроводка. Для нее максимальная нагрузка – 43 кВт.

Подземная прокладка провода. С точки зрения безопасности электропроводки предпочтительнее – степень риска замыкания из-за обрыва минимальная. Бронированный медный кабельВБбШв прокладывают на глубине от 0,7 до 1,2 м (расстояние зависит от уровня грунтовых вод). Для гидроизоляции и защиты от грызунов укладывают провод в полипропиленовую или пропиленовую трубку. Чтобы избежать разрывов пластика от деформации, траншею делают шириной до 80 см, чтобы была возможность уложить трубу змейкой. Под нее насыпают песчаную или гравийную подушку до 10 см толщиной, засыпают песчано-гравийной смесью, делая насыпь до 5 см высотой, затем щебеночную прослойку для жесткости грунта.

Снизу кабель, питающий электропроводку, подводится к стене через прочную втулку, способную выдержать давление почвы, возникающее при усадке бани. Вертикально к распределительному щитку – по гофро- или металлической трубке, уголку, крепить запитывающий кабель к стене из бруса запрещено.

Подземная прокладка провода.

Воздушный способ провидения электропроводки

Как водится, электросчетчик, обычно ставят в доме, потому наиболее удобный и легкий вариант – сделать электропроводку по воздуху, подальше от дверей. Если расстояние от дома до бани, больше 25 метров, вам потребуется установить дополнительную опору. Так же стоить, отметить, что если кабель будет проходить над проезжей частью, его высота должна быть не менее 6-ти метров. А если получится так, что кабель будет тянуться над пешеходной зоной, в этом случае его высота должна быть не меньше 3,5 метров. Когда электропровод уже прикрепляют к зданию, его высота от земли должна быть минимум 2,75 метра и более.

Как правило, для воздушного подключения используется самонесущий изолированный кабель, сокращенное название – СИП. Этот вид кабеля, подразделяется на такие виды: СИП-2А, СИП-3 и СИП-4. Гарантия производителя на такой кабель – 25 лет. Но в действительности, срок службы его намного дольше, благодаря покрытию специальным атмосферостойким и светостабилизированным полиэтиленом, а так же устойчивости к сильным перегрузкам, этот тип проводки можно так же использовать в дизайне ванных.

Кабель необходимо покупать с сечением не меньше 16-ти кв. миллиметров. Такой кабель пропускает ток до 63 Ампер, что при однофазном подключении соответствует мощности тока в 14 киловатт, а при трехфазном в 43 киловатта. Такого запаса мощности, вполне должно хватать для бани.

Отдельно стоит остановиться и на недостатках СИПов. Жилы кабеля с таким сечение довольно сложно сгибать, поэтому ввести такой кабель в автомат защиты порой очень сложно. Ну и скрыть их, такой способ будет считатся скрытой электропроводкой.

СИП – это провод из алюминия. А, как известно алюминиевый провод, запрещено вести по чердакам. Поэтому, если кабель будет заходить в какие-то строения, его необходимо будет менять на другой, более подходящий, обычно это кабель ВВГ НГ или NYM с 10-ти миллиметровым сечением.

Для выполнения переходов, вам необходимо будет использовать специальные анкерные переходники-зажимы из меди и алюминия. Ввод в стену из дерева производится через втулку из метала. Все это удовольствие стоит недешево. К примеру, кабель СИП-4 2х16 вам обойдется в пределах 23 рублей за погонный метр.

После всех действий советуем установить автоматический выключатель.

Выбор материала и советы по выбору

При приобретении электропроводов следует предварительно узнать суммарную электрическую мощность оборудования, которое планируется запитывать в помещении бани. Зная эту величину, можно определить минимально допустимое поперечное сечение используемого провода.

Например, для 2 кВт мощности достаточно использовать провод с поперечным сечением в 1 мм2. Другие же значения, по которым можно ориентироваться, приведены на фото ниже (см. табл.):

В таблице указаны ориентировочные расчетные значения для подбора поперечного сечения кабеля в зависимости от величины мощности запитываемых приборов и способа прокладки кабеля

Для электропроводки в бане желательно использовать провода с медной составляющей, имеющие двойную резиновую изоляцию. При монтаже освещения чаще всего используется провод марки ВВГнг-LS 3х1,5, поскольку изоляция его слабо подвержена горению, а при возможном возгорании практически не задымляет помещение. Проводка обычно закрывается гофрированными трубками, изготовленными из ПВХ-материала. Такая конструкция уверенно выдерживает температуру до 180 градусов.

Щиток

Место расположения распределительного устройства выбирают вблизи от входа запитывающего провода. К нему должен быть открытый доступ, чтобы было хорошо видно переключатели. В бане щиток необходимо устанавливать его в тамбуре или раздевалке, ближе к входной двери или окну.

Как выбрать правильно УЗО и подключить в щитке

Дифавтоматы размыкают сеть при перегрузке сети, поэтому их устанавливают на выходе, после подцепления нагрузки, на каждой из линий электропроводки. УЗО выбирают с учетом нагрузки, от 5 до 10 А. К левым верхним клеммам, они маркируются N, всегда подводят ноль, к правым – фазу. Нижние правые (L) выводят на автомат.

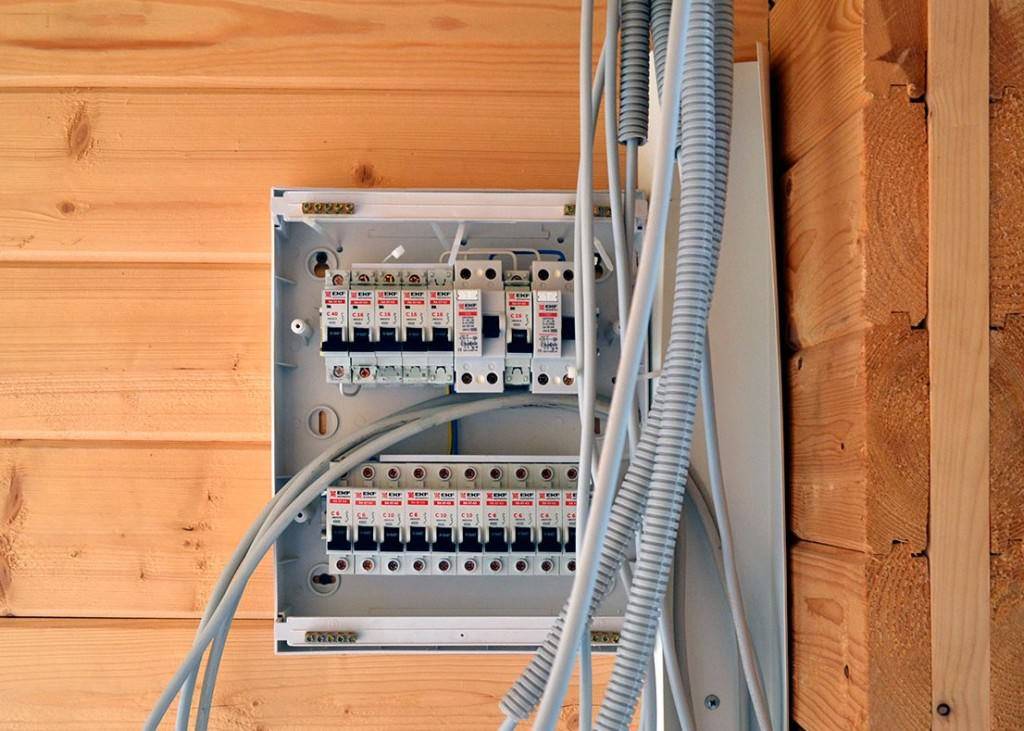

Электрощит в бане.

Заземление

Электропроводку бани удобно подключать к естественным заземлителям, находящимся рядом с баней:

  1. вертикально вкопанным металлическим опорам;
  2. фонарным столбам;
  3. дренажным трубам;
  4. чугунным ваннам, стоящим на земле.

Схемы щитка

В щитке монтируют общий рубильник, к нему подводят входной кабель. Иногда делают дополнительные выключатели для каждой из зон или подключают к автомату одну или две линии. Между ними устанавливают перемычки. К верхним клеммам подводят ноль и фазу (синий и серый провод), к нижним – землю. Автомат выбирают по общей нагрузке, зональные рубильники – по линейной.

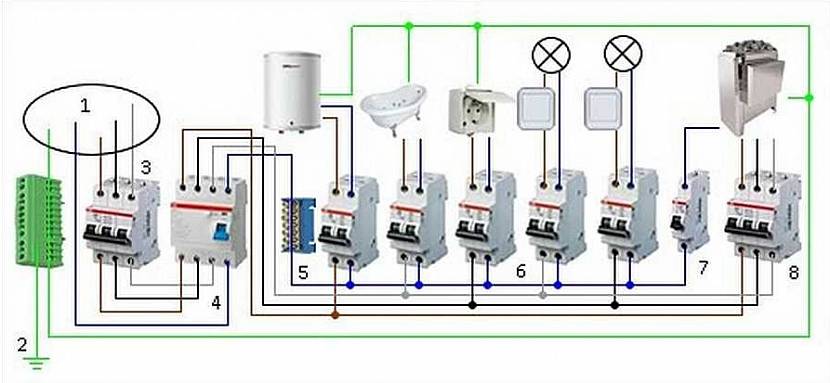

Схема электропроводки в бане.

Розетки

Если сделаете в бане розетку, как в доме, придется ее менять, когда придет время приемки. Выбирать нужно фурнитуру категории защиты IP 44. Крепеж контактов осуществляется на пластиковую подкладку. Втулка пластиковой коробки крепится к стене так, чтобы между розеткой и деревом оставался зазор 1,5 см. Их нельзя располагать вблизи источников повышенной влажности.

Составляем схему

Для составления схемы необходимо составить общий план помещений и начертить отдельные элементы (стены или потолки, на которые будет устанавливаться электропроводка в бане. В первую очередь размещают розетки и выключатели. Руководствуясь требованиями ПУЭ и соображениями удобства пользования. В помывочном и парильном отделениях эти элементы не используются, ограничиваются только осветительными приборами.


Схема соединений на электрощиткеИсточник elektroznatok.ru

Распределительный щит размещают неподалёку от входа, обычно в тамбуре. Необходимо обеспечить свободный доступ к главному рубильнику (автомату), чтобы в случае необходимости можно было быстро обесточить помещение или отдельные его части.

Согласно ГОСТ Р 50571.12-96, проводка в парилке не должна находиться ближе, чем за 80 см от печи или дымохода. Само помещение делится на 4 зоны, из которых самой безопасной считается участок 0,5 м от пола и столько же от печи. Здесь отсутствуют ограничения по теплостойкости оборудования и проводки. Однако, учитывая, что в парилке используют только осветительные приборы, необходимо руководствоваться требованиями для третьей и четвертой зон:

  • зона 3 – участок 0,5 м от пола и 0,3 м от потолка, расстояние от печи – 0,5 м;
  • зона 4 – вся площадь потолочного участка помещения на расстоянии 0,3 м от перекрытия или потолочной обшивки.

Для третьей зоны необходимо, чтобы изоляция проводки выдерживала нагрев не менее 170°. Если используется оборудование регулировки температуры, его предел нагрева должен составлять не менее 125°. В четвертой зоне изоляция должна выдерживать не менее 170°, а рекомендуемый предел – 200°.


Размещение проводки на деревянном основании в парнойИсточник www.remontnik.ru

Подготовительный этап

При обустройстве электрики в бане своими руками схемы и чертежи лучше всего доверить опытному специалисту.

Объясняется это тем, что все нюансы столь специфического помещения сможет учесть лишь знающий электрик с довольно большим опытом работы.

На схеме доступно описано размещение выключателей, розеток, осветительных приборов, а также их точное количество.

Помимо этого, с помощью схемы электропроводки можно заранее рассчитать нужную длину кабеля, а также его мощность.

Схематический чертеж электропроводки в бане мало чем отличается от схемы жилого строения.

Внимание! Необходимо отметить, что электрощит для банного сооружения должен быть отдельным, поскольку только в этом случае при возникновении опасности можно максимально быстро обесточить строение.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

  • Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
  • Не следует применять проводники в металлических оболочках.
  • Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
  • Категорически запрещается монтаж проводов над печью.
  • В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
  • Обязательно используйте защитное зануление.

  • Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
  • Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
  • Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
  • В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Провода в парилке и разбор основных ошибок

А теперь о самом тонком – самая сложная электропроводка в бане, а именно – в парилке. Самое главное правило – она не должна быть ближе, чем на 0,8 м от дымохода и каменки.

В душевой и парной светильники ставить нужно со степенью защиты IP44 и выше. А самый безопасный вариант – 12-ти вольтные галогенные лампочки. А вот для парилки и топочной лучше брать особо термостойкий провод, который может выдержать нагрев до 180˚ — марки SILFLEX Sif S=0,25-185 кв.мм, одножильный, с силиконовой изоляцией.

С целью безопасности многие банщики организовывают освещение парилки снизу – поближе к прохладному полу. Это чаще всего точечная подсветка, которую можно разместить под полками, делая световой дизайн таинственным и необычным. Причем саму проводку к ней нужно делать специальным термостойким проводом в металлической трубе.

Важный момент: как любое оборудование, электрика для бани должна проходить ревизию минимум раз в четыре года – это и есть гарант безопасности. И еще для справки: проводка из алюминия имеет срок годности 15 лет, из меди – 20, а потому по истечению этого срока ее обязательно нужно заменить – если речь идет об обычном доме, а в бане она и вовсе работает в достаточно агрессивной среде.

Еще один важный нюанс: если вы нанимаете на работу профессиональных электриков – все равно желательно разбираться хоть в каких-то тонкостях электропроводки в бане. Ведь известно, что сегодня немало таких, что выдают себя за специалистов, а если любимая парная сгорит – не найти их будет и с огнем.

Вот так делается электропроводка бани своими руками – сложно, но все реально. А разобравшись, все можно сделать куда более качественнее и безопаснее, нежели нанимать бригаду местных «электриков» со стажем.

Правила установки и разводка кабеля от электрощитка

Необходимо выбрать правильное место для крепежа электрощита, поскольку от него будет подпитываться вся электрификация бани.

Стоит отменить самые важные требования:

  1. Щиток должен располагаться в месте, где к нему будет свободный доступ.
  2. Щит не разрешается устанавливать в парилке и других пожароопасных помещениях.
  3. Комната с установленным щитом должна иметь хорошее освещение.

Как правило, щиток устанавливается в прихожей комнате или комнате досуга. Верхняя его часть корпуса должна располагаться на высоте от пола не ниже 1,5 – 2 м.

Однофазная проводка должна иметь как минимум 3 жилы. Согласно нормативным документам фазовая жила должна иметь серый цвет. Она подключается к верхнему разъему вводящего автомата. От нижнего разъема отходящего автомата происходит перемещение на верхние клеммы отходящих автоматов.

Нулевая жила (голубоватого цвета) находится на нулевой колодке. Защитная (зеленовато-жетлая) – на защитной.

Жилы фаз кабелей, которые отходят на нагрузку, подключаются к нижним контактам автомата.

Все электрокабели должны быть очень аккуратно подключены к щиту, автоматы монтируются, учитывая нагрузку на провод.

Для разводки, прежде всего, в помещении бани должна быть схема электропроводки. При ее формировании следует основываться на следующих нюансах:

  1. При наличии кирпичных стен – проводка будет спрятана под слоем штукатурки.
  2. При наличии деревянных стен, проводка может быть открытой и проходить по поверхности стен.
  3. Все кабеля требуется прокладывать только в вертикально или горизонтальном положениях. Не должно быть переломов или перекручивания.
  4. Все провода следует размещать в менее видимых или наглядных местах.
  5. Электророзетки, выключатели, щитовые коробки запрещается устанавливать в помещениях, имеющие высокие температурные перепады и различные уровни влажности.
  6. Соединение жил должно сварено либо спаяно.
  7. Запрещен монтаж электропроводов над печью.
  8. Нужно обязательно задействовать защитное «зануление».

схема электропроводки в бане

Монтаж электропроводки своими руками

Расчет сечения жил кабелей (проводов)

Если есть проект бани, заранее спланировано, где (какие и сколько) будут установлены потребители эл/энергии, сделать это несложно. Нужно лишь определить суммарную нагрузку на каждую линию (в Вт). Зная, что величина пром/напряжения = 220 В, найти силу потребляемого тока (в A) всеми приборами можно, разделив P на U.

Увеличив полученное значение примерно на ⅓ (так называемый запас прочности), сечение кабеля легко найти по специальной таблице, для медного проводника.

Рекомендуемые виды проводов

Для внутренней электропроводки в бане целесообразно использовать продукцию с маркировкой ВВГ, НГ или их импортный аналог (более дорогой) NYM. Для подключения мощных электрических приборов – РКГМ, ПМТК (ПРКС, ПРКА).

Основные правила внутренней разводки электропроводки в бане

  • Все присоединения – только нижние. Объяснение простое – это исключит попадание внутрь розеток, выключателей, светильников влаги. Например, того же конденсата, который станет стекать по проводам вниз.
  • Подключение к приборам защиты делается по принципу: входные провода – присоединение верхнее, выходные (на линию) – нижнее.

Несколько рекомендаций по внешнему подключению бани к эл/снабжению

Самый надежный способ прокладки кабеля – в грунте.

С целью подключения бани к эн/снабжению можно использовать кабель марки ВБбШв (4-х жильный), медный, с жилами не менее 10 «квадратов» (или аналогичный по характеристикам). Так как строение располагается на участке, то его много не понадобится. Поэтому цена 190 руб/п.м. пусть не пугает. Зато проблем с ремонтом линии подвода эл/энергии к бане точно не возникнет.

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

  1. Монтаж электрического щитка;
  2. Разводка проводки в бане от щитка;
  3. Установка осветительных приборов и их подключение к проводке;
  4. Установка розеток и их подключение к проводке;
  5. Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

  1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
  2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
  3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м. Лучше всего выводить кабеля от щитка через гофротрубу.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

  • Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
  • Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов. Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт. Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики. Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух. Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной. Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур. Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом. Минимальная высота, на которой могут быть размещены розетки – 90 см.

Трехфазное подключение

Если вы купили трехфазную печь, то подключать ее необходимо проводом с четырьмя или пятью жилами и с симметричным распределением нагрузки. Таким образом, ток полученный при однофазном подключении делится на три и основываясь на этом выбирать сечение. Если нагрузка нашей печки 22А, то сечение провода должно быть 7,5А.

Три трехфазном подключении в 380 В, сечения уменьшаются на 3. С печью мощностью 10 кВт, используется пятижильный кабель с сечением по 2,5 квадратных миллиметра жила

Так же необходимо обратить внимание на изоляцию кабеля. Она должна быть термостойкой и двойной

Вышеуказанными свойствами обладает резина. Поэтому самым надежным будет кабель с изоляцией резина в резине.Электропроводка в бане

Прокладка электропроводки в бане: ввод кабеля

Прокладка электропроводки для бани имеет свои особенности. Во-первых, это связано с тем, что в ее помещениях царят высокая температура и повышенная влажность, пагубно влияющие на состояние проводов. Кроме того, отделка бани обычно выполнена из легковоспламеняющейся древесины

Поэтому перед тем как сделать электропроводку в бане своими руками, важно правильно смонтировать проводку в помещениях и грамотно подвести к строению кабель

Ниже вы узнаете, как делают ввод кабеля в баню с соблюдением всех требований безопасности.

Для прокладки кабеля нежелательно применять трубы из металла, потому что они являются сборниками конденсата, значительно сокращающего срок службы провода. Их используют лишь там, где кабель проходит по стене или столбу.

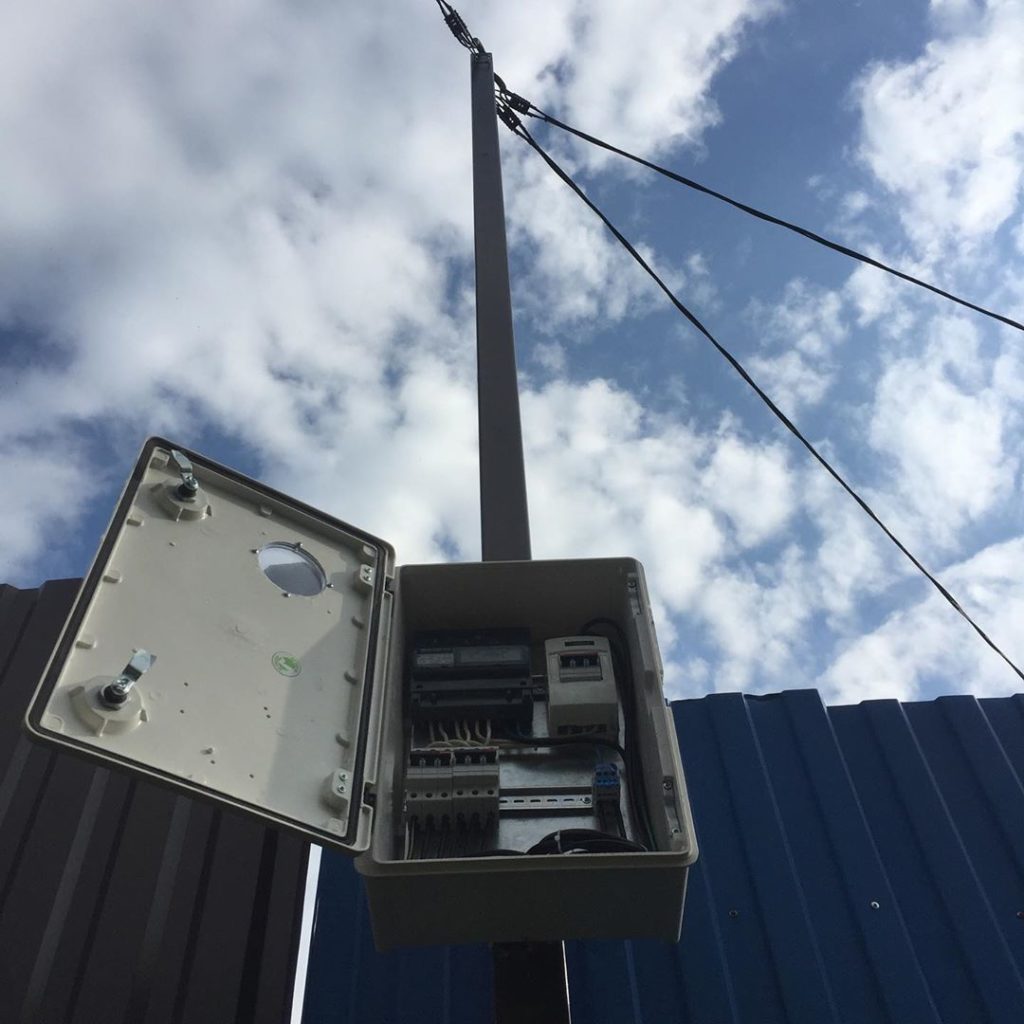

Хорошо, если удастся провести в баню электричество посредством специально выделенной линии подачи от центрального распределительного щитка. Подвести кабель к строению можно двумя способами: «земляной» подразумевает его прокладку под землей, а «воздушный» — по воздуху.

Соблюдаем технику безопасности

Мы намеренно выделили пункт, касающийся правил безопасности при работе с проводкой, в первую очередь, из-за специфики банного помещения. Баня — источник большого количества пара, а пар, как известно — это частички воды в газообразном состоянии. В случае установки розеток/выключателей в местах, где накапливается пар, велика вероятность того, что он осядет на элементах в виде конденсата. А это может быть чревато коротким замыканием или хуже того, возгоранием все проводки.

Поэтому первым делом вам необходимо тщательно рассчитать и составить грамотную схему будущей электропроводки, что очень сложно сделать без соответствующих знаний. Лучшим решением будет пригласить специалиста. Если же вы твердо намерены выполнить всю работу самостоятельно, придерживайтесь соответствующих правил, установленных специально для влажных помещений.

Расчёт мощности проводки и выбор кабелей

Для выбора правильного сечения кабеля, необходимым будет знать мощность проводки. Существуют различные справочные данные, где можно в зависимости от сечения кабеля определять предполагаемую мощность всех устройств. На всех электрических приборах есть бирка с указанием их мощности потребления.

Советы по расчету мощности и выбору электрокабелей:

  1. В случае, если в баньке среди электроприборов будут монтироваться только осветительные приборы, общая мощность получится порядка 1-3 кВт.
  2. В случае использования вдобавок к световым приборам – электропечи, общая мощность будет соответственно выше и составит около 6-7 кВт.

Когда устанавливается проводка, следует учитывать ее общую мощность на 20-25% процентов выше от рассчитанной мощности всех приборов, находящихся в баньке.

Рассмотрим пример расчета:

  1. Если мощность всех устройств в бане равна 6 кВт, то проводку рекомендуется просчитать на 7 кВт. Для таких величин будет правильно выбрать кабель ВВГнг-LS, имеющий сечение 3х4 (4 мм2).
  2. При выборе электрических проводов для освещения, рекомендуется выбирать сечение размером 3х1,5 (1,5 мм2), а для розеток лучше всего будет размер провода – 3х2,5 (2,5 мм2).

Подводка электрических кабелей к баньке осуществляется 2 базовыми методами:

  1. Подводка под землю (земляной способ) – проводится укладка электрического провода под землей, эта процедура считается накладной, как по финансовой составляющей, так и по производственной. (Нужно вырывать траншеи по особым правилам и до определенного уровня, используемый кабель для такого способа является более дорогостоящим);
  2. Монтаж по воздуху (воздушный способ) – осуществляется проложением провода непосредственно по воздуху, над зданием баньки. Он является наряду с предыдущим более экономичным, но в свою очередь также требует выполнения своих необходимых норм и правил.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий

девять + 19 =

Adblock
detector
