Какой теплообменник в банную печь лучше установить – варианты конструкции

Монтаж печи с теплообменником – особенности проведения работ

Чтобы монтаж печи с теплообменником для бани прошёл без особых проблем нужно следовать определённой последовательности действий.

  1. Конструкция должна быть установлена на фундаменте, залитом вглубь до полуметра.
  2. Отопительная система огораживается кладкой из огнеупорного кирпича на растворе из глины и песка.
  3. В помещении, где установлена печь, размещают основной теплообменник, а топку выводят в заранее обустроенное в стене бани отверстие.
  4. Горячая жидкость поступает по трубам, обмотанным теплоизоляционным материалом в ёмкость для воды либо радиаторы отопления.
  5. Дымоход выводят через обустроенное в крыше отверстие.
  6. Все места стыков качественно герметизируют.

Описание

Технические характеристики
Страна производстваРоссия
Гарантия производителя1 год
Вес (кг)70
Высота (мм)760
Ширина (мм)445
Глубина (мм)700
ТопливоДрова
Материал печиСталь
Мощность (кВт)20
Вес камней (кг)60
Объем парильного помещения (м3)24
Размер дымохода (мм)115
ТеплообменникНет
ДверьБез стекла
Выносной тоннельЕсть
Глубина топки (мм)550
Каменка (печь)Открытая
  • Описание
  • Схема работы
  • Подробное описание
  • Документы
  • Отзывы

Банные печи Ермак 20 с теплообменником имеют компактную, жесткую конструкцию, с развитой системой теплопередачи. Компактность позволяет экономить пространство в парилке, жесткость устраняет появление деформаций изделия при нагреве, а большая площадь теплопередачи обеспечивает хорошие мощностные характеристики.

Описание отопителей

Если в прошлом наибольшей популярностью пользовались классические каменки, которые позволяли лишь нагревать парилку, то сегодня востребованы на рынке универсальные печки с теплообменниками. Такие установки позволяют одновременно отапливать парилку и решать проблему с нагревом воды. Благодаря их использованию повышается комфорт приёма банных процедур, и сокращаются расходы на покупку соответствующего теплового оборудования.

Печки с теплообменником для воды станут удобным решением при раздельном расположении парилки и моечной в бане. Универсальные в использовании отопители отличаются простотой в эксплуатации, они чрезвычайно удобны, быстро нагревают помещение, полностью решая проблему с теплой водой. Имеющийся сегодня выбор печек с теплообменниками позволяет приобрести или изготовить их самостоятельно как для небольшой парилки, так и для вместительной общественной бани. Преимущества печек с тепловым контуром:

  • продолжительный срок службы;
  • компактность отопителей;
  • эффективность и высокая скорость нагрева помещения;
  • возможность изготовления своими руками.

Как правильно сделать вентиляцию в бане своими руками

Немного о подключении

Устанавливая теплообменник в печь, надо усвоить, что она в первую очередь предназначена для протапливания парной, а подогрев воды – функция второстепенная. Управлять двумя процессами одновременно невозможно, парилка в приоритете, поэтому воде в баке или змеевике ничего не стоит закипеть. Значит, надо обеспечить хороший отбор тепла или достаточную накопительную емкость. По этой же причине не рекомендуется применять в подобных системах циркуляционные насосы, течение горячей среды должно быть естественным.

Имея теплообменник типа змеевика или экономайзера, надо поставить в баню выносной бак, подвесив его выше уровня печи и соединив трубами, как показано на схемах:

Для монтажа системы можно применять как металлические, так и полимерные трубы, исключая полиэтиленовые. Диаметры трубопроводов для самотечных сетей следует принять не менее размеров патрубков нагревателя, а лучше – на один типоразмер больше. При этом расстояние от бака до печи не должно превышать 3 м.

Особенности работы устройства

Как уже упоминалось выше, теплообменник встроенного типа находится между кожухом конвектора и топкой. При этом исключено воздействие открытого огня. Аппарат емкостью 5 л способен быстро заполнить бак объемом до 120 л. Эффективность и правильность эксплуатации устройства обеспечиваются за счет предварительного поступления воды в резервуар. После этого можно приступать к растопке печи. Несоблюдение основного условия со временем приводит к потери теплоносителем герметичности и, как следствие, его выходу из строя.

С помощью циркуляционного насоса можно добиться бесперебойности прибора в процессе подачи жидкости. При этом предотвращаются неприятные моменты, связанные с образованием пробок в трубопроводе. Сама же вода, подаваемая в бак с помощью насоса, нагревается значительно быстрее. Эффективная работа печи, оснащенной теплообменником, основывается на следующих факторах:

  1. Открытые системы нагревания воды без давления являются наиболее приемлемыми для отопления такой бани.
  2. Самой эффективной считается система нагрева воды, сумма протяженности труб которой не превышает 3 м. Именно такой длины в итоговом исчислении вполне хватает для обеспечения сообщения между теплообменником и баком, размещенным в смежной с парилкой комнате.
  3. Для обустройства системы нужно использовать однодюймовое металлопрокатное изделие. Именно такой размер соединяющего элемента способен обеспечить нормальное течение жидкости по трубопроводу даже без задействования циркуляционного насоса.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

  1. Классический змеевик.
  2. Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).
  3. Самоварный теплообменник, устанавливаемый на дымовую трубу.

Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.

Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.

Что дает встроенное или самоварное устройство теплосъема?

  • Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.
  • Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

  1. Надежность.
  2. Достаточная теплоотдача.
  3. Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

  • Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.
  • Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.
  • Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.
  • Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

  • Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.
  • Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

Как правильно установить печь

Короткая инструкция поможет это сделать самостоятельно, без привлечения сторонних лиц.

  1. Подготовьте фундамент глубиной 400 мм, высота корректируется в зависимости от топки.
  2. Огородите каменку бани кирпичной кладкой с использованием глиняного раствора.

Ограждение каменки в бане

  1. Установите в топочное отделение теплообменник. При этом выход топки следует заранее вывести в отдельную комнату.
  2. Заизолируйте трубы, исходящие от теплообменника.
  3. Выведите дымоход бани через заранее сделанное отверстие в крыше и защитите деревянные элементы металлическим листом и асбестом.
  4. Проведите тщательную герметизацию всех стыков.

Обзор печей с теплообменником

Огромный выбор металлических конструкций, их качество и цена, а так же эстетичность внешнего облика и компактные размеры ведут к вытеснению традиционных банных модификаций, выполненных из кирпича. Их место занимают новые металлические модели. Проведём сравнительный анализ некоторых образцов.

Печь «Везувий» Скиф


печь «Везувий» модель Скиф 16 ВЧТ

Важными преимуществами модели считается достижение эффекта кирпичной печи за счёт расположения камней в кожухе, окружающем всю печь. У большинства моделей отсек каменки расположен в верхней части корпуса.

Качественная сталь, толщиной 8 мм использована для изготовления топки, она сохраняет свои пропорции при высоких значениях температур.

Печь «Торнадо»

Печь «Торнадо» модель 20 М ², чугунная дверца LK обеспечивает значительную мощность, она рассчитана на обогрев парилки, объёмом до 20 м³. Данная модель имеет большую массу, она оснащена встроенным теплообменником, а ёмкий боковой кожух определяет возможность закладки солидного объёма камней до 240 кг. Дополнительный плюс — мощная чугунная топка и кожух, предохраняющий воздух от перегрева, но максимально разогревающий камни в боковой каменке.

Вес печи -125 кг, что является солидным показателем. Перед её установкой нужно правильно рассчитать прочность фундамента.

Обе рассмотренные модели отечественного производства. Конкуренцию нашим печам обеспечивают финские марки. Модели банных печей, использующих теплообменники, применяются как для русской бани, так и для саун, финских бань.

Положительные свойства печей с теплообменником позволяют исключить применение дополнительных бойлеров или использование других методов нагрева воды. Новые технологии, на которых основано их производство, продлевают сроки эксплуатации подобных печей. Главным условием является правильная эксплуатация и качественная установка системы

Важно соблюдение мер безопасности во время эксплуатации оборудования

Теплообменник открытого сифонного типа

Очень интересный и эффективный вариант нагревать воду на печи, но, к сожалению, не очень распространенный. В печь вваривается наклонная труба, запаянная на конце. Ее второй конец — открытый срез — приварен в нижней части бака с водой. Когда вода налита в бак, часть ее попадает в трубу, расположенную в печи, где она нагревается вплоть до кипения.

Сифонный теплообменник. Эффективный вариант, но редко используется

Одно из практических воплощений такого теплообменника представлены на фото. Конструкция несколько изменена, но принцип остался тот же.

В этом варианте бак располагается на подставке в соседней комнате. В стене и в одном боку печи проделано отверстие (печь стоит боком). Длина трубы такая, что она чуть не достает до противоположной стенки топки. Труба на конце запаяна, отверстие в печи немного большего размера, чем диаметр патрубка, не заизолирован и не уплотнен.

Как соединить теплообменник с баком для воды

Владелец такого водяного теплообменника сифонного типа уже более 6 лет использует данный агрегат. Говорит, что дым не попадает в помещение. Иногда, если в парилку чересчур резко закрыть дверь, может небольшая порция дыма вырваться, но это случается очень редко и не приносит каких-либо неприятностей.

Изготовление емкостей под теплую воду

Есть несколько вариантов емкостей – от дорогих из нержавеющей стали и до дешевых покупных пластиковых. Мы эти варианты рассматривать не станем, остановимся на наиболее удачном, с нашей точки зрения, металлическом из листового железа

Его преимущества не только в относительно небольшой стоимости (хотя и это немаловажно), а и в возможности сделать бак, идеально подходящий по линейным параметрам к каждому помещению бани. Что касается внешнего вида, то существует большой выбор устойчивых красок, поверхности можно покрасить в любой цвет или оклеить их самоклеящейся декоративной полиэтиленовой пленкой

Простой бак для воды с крышкой

Таблица. Расчет объема бака

ЭтапОписаниеСхема
Найдите объем вашего бакаПеремножьте длину (l), ширину (w) и высоту (h)
Вычислите заполненный объем (d)Для прямоугольных баков заполненный объем — это те же длина и ширина, но меньшая высота. Новая высота — это высота заполнения бака.

Заполненность бака D

Таблица. Изготовление бака

Шаг, №№
Описание работ
Шаг 1. Заготовьте материалы.
Понадобится листовое железо толщиной не менее 0,5 мм. Предлагаем делать бак прямоугольной формы, длина 80 сантиметров, высота 40 сантиметров, ширина 20 сантиметров. В бак помещается 64 литра воды, но заливать нужно не более 60 литров. В бак нужно вварить три металлических патрубка с резьбой, они реализуются в магазинах. Диаметр условных проходов патрубков лучше брать не менее 3/4 дюйма. Это наиболее часто используемый диаметр трубопроводов, обеспечивает нормальную естественную циркуляцию воды. Для полного монтажа теплообменника нужно будет иметь дополнительную водопроводную арматуру и фитинги, об этом мы поговорим ниже вовремя рассмотрения вопросов по монтажу.
Шаг 2. Сделайте на металлическом листе разметку бака.
Понадобятся две пластины 80×60 см, две 40×20 см и одна 80×20 см. Мы специально сделали бак прямоугольным. Дело в том, что расстояние между входным и выходным патрубками следует максимально увеличить. Это позволит теплой воде не смешиваться сразу с холодной, будет достигаться существенная разница их температур, что оказывает решающее влияние на скорость водного потока в трубопроводах. А от этого критерия во многом зависит не только эффективность, но и безопасность использования теплообменника.
Шаг 3. Отрежьте заготовки по размерам.
Нужно пользоваться болгаркой, во время работы с этим инструментов строго соблюдайте правила техники безопасности – он очень травмоопасный. Старайтесь, чтобы срез был максимально ровным. Проверьте качество разрезания каждой грани на ровной поверхности, устраните большие изъяны.
Шаг 4

Соберите все детали бака попарно, сделайте их абсолютно одинаковыми.
Особое внимание обращайте на углы, они должны быть только прямоугольными.
Шаг 5. Положите лицевую часть бака на ровную поверхность, в нескольких местах недлинным швом приварите боковину бака.
Такую же операцию сделайте с другой стороной

Проверьте их положение, во время остывания шва их обязательно поведет.
Шаг 6. На приваренные боковины положите вторую большую деталь, проверьте ее положение, при необходимости откорректируйте боковины.
Прихватите элементы. Следите, чтобы зазор между отдельными деталями не превышал 2÷3 миллиметров, в противном случае во время сварки придется подкладывать в них проволоку, а это нежелательно.
Шаг 7. Поставьте конструкции верх ногами и прихватите дно.
Проверьте и поправьте его положение.
Шаг 8. Если все нормально – сваривайте все элементы.
Следите за качеством шва, категорически исключаются пропуски. Можно немного «халтурить» на толщине сварочного шва, емкость не несет значительных нагрузок, но пропуски запрещаются.
Шаг 9. Вварите в дно металлические патрубки.
Мы уже говорили, что входной и выходной следует по максиму удалять друг от друга. Патрубок отбора воды для душа лучше размещать не посредине, а ближе к сливному, забор воды будет ускорять циркуляцию в баке.
Шаг 10. Прожгите отверстия для патрубков.
Для патрубков нужно вначале прожечь отверстия в дне бака, сделать это удобнее электрической сваркой.
Шаг 11. Придумайте способ крепления бака к стене.
Можно приварить к задней стенке специальные кронштейны или устанавливать его на подставке. Если есть желание и материал – изготовьте съемную крышку.
Шаг 12. Круглошлифовальной машинкой зачистите все швы, налейте воду и проверьте их герметичность.
При необходимости заделайте отверстия.
Шаг 13. Подготовьте лицевые поверхности емкости под чистовую отделку.

Видео – Изготовление бака из нержавейки

С баком для воды все, можно его крепить в любом помещении бани. Теперь подробнее поговорим о теплообменниках.

Змеевик для печей

Один из самых простых в изготовлении теплообменников – змеевик. Все что нужно – найти трубу из достаточно пластичного металла. Чаще всего используется медь или алюминий, так как оба металла стойки к коррозии и легко гнутся. Затем труба изгибается, причем форма в принципе может быть любая.

Для того чтобы вода активно двигалась самотеком (без насоса) общая протяженность змеевика не должна превышать 3 метров (это с учетом соединения до выносного бака). Создавая свой теплообменник, «примеривайте» его к печи: он не должен соприкасаться с открытым пламенем, а нагреваться должен раскаленным воздухом. На концах  нарезается наружная резьба, к которой затем подсоединяются через фитинги выносной бак.

Змеевик может располагаться не только внутри топки, но и снаружи. Обматывать печку вряд ли стоит, а вот металлический дымоход греть воду будет достаточно эффективно. Ведь если печь без камеры дожига, то температура на выходе топки может быть до 500оС. Пример такого теплообменника на трубе смотрите на фото.

В самом простом варианте теплообменник может иметь вид подковы. Тогда использовать можно и нержавейку – так ее можно согнуть. Например, на видео ясно видна подобная форма, которую использовали в печи для бани «Витра» (видео о том как перенести теплообменник в печи Vitra с левой боковой панели на правую ищите в конце статьи).

Простейший вид теплообменника для банной сети — изогнутая трубка с резьбой на концах

Один из видов змеевика – регистр. Это, как правило, сварная конструкция из труб, которая часто чем-то напоминает отопительные. Регистр для банной печи чаще всего варят из нержавейки, так как только она может длительное время переносить жесткие условия эксплуатации. Сварные конструкции имеют большой размер и вес, и потому  их чаще устанавливают кирпичных печах. В железной печи не всегда можно найти место для размещения  небольшой трубки-теплообменника, не то что громоздкой сварной конструкции. А при проектировании кирпичных банных печей можно выделить место и под регистр.

Теплообменник-регистр. Такой в готовую металлическую печь не поставишь. Это вариант или для самодельной железной печи или для кирпичное (скорее так судя по размерам)

Иногда теплообменник выполнен в виде небольшой емкости с водой (объем до 3-х литров), который также располагается внутри топки без непосредственного контакта с огнем. Принцип его работы ничем не отличается от других. Чтобы служил такой бачок-теплообменник дольше, при изготовлении своими руками, постарайтесь сделать конструкцию  так, чтобы было как можно меньше сварных швов. Например, возьмите лист нержавейки (толщины 1-2 мм достаточно) и на листогибе придайте требуемую геометрию. На корпусе шов будет всего один, плюс приварены будут боковые панели и входные патрубки.

Теплообменник для банной печи фирмы «Ермак» — уникальная конструкция

Изготавливая любой из теплообменников, расположенных внутри топки, нужно помнить, что отбирать без ущерба для обогрева помещения они могут не более 10% мощности печи. Так что чересчур большие регистры делать нерационально. Их и разместить сложно и они отрицательно скажутся на температуре воздуха в парной. Лучше рассчитать систему так, чтобы можно было за все время посещения бани подогреть воду несколько раз: вам ведь не нужны сразу 150 литров кипятка? Сначала надо немного горячей воды чтобы запарить веники, потом чуть больше, чтобы помыться перед парилкой, и затем еще некоторое количество, чтобы ополоснуться. В результате, нужны, может и 150 литров горячей воды, но порциями. Так зачем делать систему на 150 литров и ждать несколько часов, пока она будет приемлемой температуры, если можно сделать бак на 50-70 литров и несколько раз нагреть в нем воду, которая будет расходоваться по мере необходимости…

Основные критерии выбора теплообменника

Выбирая твердотопливную систему на дровах для подогрева воды, следует определиться с типом теплообменника. оптимально подходящим в конкретно взятом случае. Одним из конструктивно простых является змеевик, который выполнен из трубы согнутой кольцом и размещённой в баке.

Однако в качественной банной печи чаще всего используют более сложную систему, которая состоит из двух ёмкостей соединённых между собой трубами. Горящее топливо нагревает нижнюю ёмкость и тепло поступает в верхний цилиндрический бак. Такая конструкция печи не только нагревает воду, но и отапливает помещения парилки и предбанника .

Особенности работы печи с теплообменником

Большинство разновидностей печей с теплообменником, заполняются водой или антифризом. Принцип функционирования таких устройств основан на естественной циркуляции жидкости за счёт разницы температур. Однако существуют системы, которые для циркуляции воды обустраиваются электрическим насосом. При этом эффективность работы любых печей будет зависеть от определённых нюансов.

  • По советам профессионалов в бане лучше использовать открытую систему подогрева воды, в которой не нагнетается высокое давление.
  • Наиболее эффективными в плане эксплуатации считаются системы подогрева, при обустройстве которых протяжённость проложенных труб не превышает 3-х метров. Такого расстояния вполне достаточно чтобы разместить бак в предбаннике.
  • Также очень много зависит от диаметра труб, который должен быть минимум 1 дюйм. В противном случае циркуляция жидкости в системе будет сильно затруднена и без использования дополнительного электронасоса печь для бани с теплообменником не будет справляться со своими прямыми обязанностями.

Установка и подключение

Перед подключением систему обязательно нужно проверить холодной водой. Для этого система заполняется водой и проводится осмотр каждого участка трубопровода. Любая дырочка со временем превратится в серьезную течь, поэтому лучше устранить все проблемы на этапе монтажа. Если финансовые возможности позволяют, желательно установить циркуляционный насос с простейшей автоматикой для включения и выключения циркуляции.

Как видно, ничего сложного в создании теплообменника в баню своими руками – нет Главное, правильно выбрать какой теплообменник необходим для каждого конкретного случая, исходя из габаритов помещения и финансового бюджета стройки

Обогрев газом

Реализация такой системы отопления имеет несколько вариантов.

  • Во-первых, как я писал выше, есть возможность установки «классической» каменки, в которой вместо дров будет использоваться газовая горелка.
  • Во-вторых, можно использовать стандартный газовый котёл (такой же, как и в жилых домах). Но в таком случае Вам придётся позаботиться об оборудовании систем обогрева (установка радиаторов отопления, укладка труб, подведение к бане газонесущей трубы или системы подключения к баллону).
  • В-третьих, существует возможность устройства отопления от дома. По сути это такой же вариант, как и предыдущий, но со своими особенностями и недостатками. От котла, используемого для отопления дома, прокладывается отдельная теплотрасса к бане. Такой вариант очень удобен в случае, если Ваша парная примыкает к дому или находится очень близко от него.

Газовое отопление бани

Если же расстояние до бани относительно велико, то для того чтобы использовать эту систему и зимой необходимо заглубить теплотрассу ниже уровня промерзания грунта и хорошо утеплить её. Это предотвратит возможность её размораживания и поможет сократить теплопотери.

Правда, несомненным плюсом такого варианта считается полное устранение проблемы поддержки постоянной плюсовой температуры в помещении бани. Кроме того, все необходимые работы (при наличии определённой сноровки) Вы сможете сделать своими руками.

Одним из удобнейших и эффективных способов обогрева, по праву, считается обустройство водяного отопления. В подобной ситуации также существует несколько вариантов изготовления системы, которая в любом случае будет запитываться от печи с водяным контуром.

К счастью, сегодня в специализированных магазинах можно без труда подобрать уже готовые к установке печи, укомплектованные теплообменником. Это значительно облегчает задачу любому строителю собственной бани. А теперь непосредственно о вариантах.

Водяные тёплые полы

  1. Внешнее отопление. Делается весьма просто и, по сути, обустраивается таким же образом, как и домовое. К печи подключаются трубы, располагающиеся вдоль стен. К трубам в зависимости от площади вашей бани присоединяется определённое количество радиаторов отопления. Горячая вода, проходя через них нагревает конструкцию и, остывая возвращается обратно в котёл.
  2. Водяной тёплый пол. Принцип его работы такой же, как и в первом варианте. Разница заключается лишь в том, что трубы прячутся в пол, который был предварительно утеплён (об утеплении полов в бане я писал более подробно в других статьях). Такая конструкция считается неразборной (хотя, конечно, было бы желание разломать всё можно), а потому требует весьма тщательного подхода к процедуре его изготовления. В данном случае, я бы рекомендовал обращаться за помощью к специалистам .

Выбор бака для воды

При выборе объема бака для горячей воды можно пользоваться правилом: 10 л на одного человека и 10 л для запаривания веника.

Подсчитано, что оптимальный объём бака для горячей воды в бане-бочке составляет 50-55 литров. Этого достаточно, чтобы помыться всем членам семьи или небольшой компании друзей.

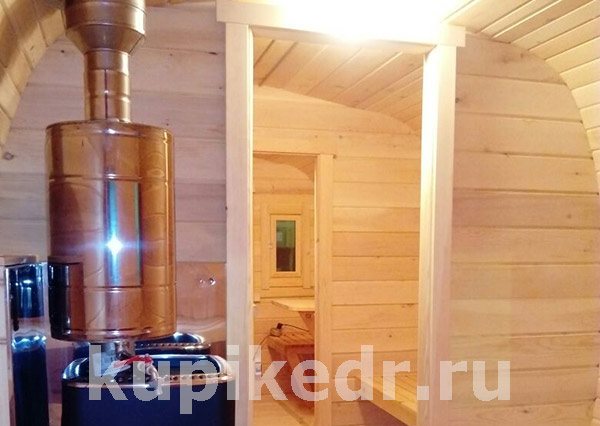

В баке на дымоходе вода нагревается до 70-75°C ко времени нагрева воздуха в парилке до температуры 90°C. Для печей, оснащенных парообразователем, рекомендуем устанавливать бак из нержавейки с двумя штуцерами. Бак устанавливается на печь так, чтобы штуцера находились над воронками образователя пара.

Выбор оборудования для теплоснабжения бани

Конструкция банной печи

Современная печь для бани и отопления может быть нескольких видов. Но независимо от этого конструкция должна выполнять свои основные функции – нагрев парилки и теплоносителя в системе теплоснабжения.

Есть несколько возможностей на практике реализовать эту систему. Если в бане уже стоит кирпичная печь – можно выполнить ее модификацию. Для этого понадобится следующее:

  • Адаптированный к топке теплообменник. Чаще всего это самодельная конструкция, изготавливаемая по заказу согласно расчетным размерам. Для этого применяют жаропрочную сталь толщиной не менее 2 мм;
  • Газовая горелка. Ее размеры должны быть адаптированы к габаритам камеры сгорания печи для бани и отопления. В противном случае придется перестраивать конструкцию топки.

Лучше всего выбирать модели с модуляцией пламени, так как они могут плавно изменять мощность работы, тем самым регулируя степень нагрева каменки и теплоносителя.

Для полноценного отопления мансарды бани или второго этажа здания рекомендуется приобрести заводской газовый котел с теплообменным устройством. Такие модели характеризуются надежной работой, высоким показателем КПД и безопасностью.

Перед установкой газового отопления в бане предварительно рассчитывается мощность котла. Производители обычно указывают максимальный и минимальный объем парилки для каждой модели. Однако помимо этого нужно сделать водяное отопление в предбаннике и других помещениях. Поэтому к номинальной мощности следует дополнительно учитывать площадь всей бани. Учитывая хорошую теплоизоляцию можно воспользоваться формулой:

Где W – дополнительная мощность, Вт, Qб – общий объем бани, м³, Qп – объем парилки, м³.

Для примера рассчитаем дополнительную мощность комбинированной печи для отопления и парилки. Общий объем здания составляет 162 м³. Этот же показатель парилки равен 24 м³. Тогда требуемая дополнительная мощность будет следующей:

W=(162-24)*41=5658 Вт или 6 кВт.

Кроме этого при установке газового отопления бани нужно учитывать стоимость оборудования. Все зависит от выбранной схемы, мощности и бюджета.

Для зимнего отопления бани рекомендуется установка полноценной системы теплоснабжения. В особенности это актуально для регионов с низкой температурой в зимний период. Но кроме этого учитывают специфику монтажа отопительной системы.

Длина дымохода должна быть не менее 4 м. Только такой минимальный показатель может обеспечить нужный уровень тяги.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
