Схема проводки в бане

Схема электропроводки в бане: главное – безопасность!

К слову, то, что все приборы и щит располагаться должно только в идеально защищенном от влаги помещении, продиктовано не только пожаробезопасностью – в условиях повышенной влажности все это быстро выходит из строя из-за коррозии. Причем даже пластиковые изделия – ведь внутри их все равно есть детали из металла. А вот что касается современной душевой кабины, которая оборудована встроенным нагревом воды – переживать не стоит. Благодаря тому, что производитель изначально заботится о защите, ставить ее можно и в моечной.

Что касается светильников, то их корпус должен быть металлическим, а плафон – из стекла. Устанавливать их желательно только на стенах, т.к. под потолок как раз и уходит весь жар, и температура там не малая.

Итак, трансформатор, к которому нужно проводить питающее напряжение, должен быть рассчитан на 220 вольт и установлен в абсолютно сухом месте. В парилку и моечную можно проводить сквозь стену только 12 вольт – и там не может быть никаких розеток. Хотя официально допускаются требованиями ПУЭ (для опасных помещений, как баня) в парилке и напряжение в 42 вольт – когда ставятся лампочки в 36 вольт.

Если в бане планируется быть стиральная машина, то ставить ее однозначно нужно будет только в сухом помещении – как и делать там для нее розетку

В нагревательный бак делать следует отдельный провод – это важно

Вокруг самой бани крайне желательно проложить контур заземления, а в щитке – установить дифференциальный автомат либо УЗО утечку не более, чем 30 мА. Если все это по каким-то причинам невозможно сделать в вашей парной – тогда обязательно в щитке предбанника устанавливается Т-220/12.

Если нужно установить датчики к электрокаменке, то только низковольтные, на расстоянии в 1 метр от пола – и на самой дальней от каменке стене. Щит управления ими крепить нужно однозначно за пределами парилки. Сама электрокаменка, к слову, всегда устанавливается без розеток – прямым кабелем до щита, который висит вне парилки.

Монтаж кабеля под землей

Далеко не все знают, как сделать электричество в бане, проведя проводку под землей. Чтобы уложить электропровод под землю, вырывается длинная яма. Глубина 70–100 см. Под землей принято использовать провода марки ВБбШв, имеющие бронированную структуру на основе медных жил. У этого типа проводки повышенная степень защищенности, что делает ее устойчивой к усадке грунта, атаке земляных вредителей, грызунов.

Чтобы ввести кабель в банное помещение применяется специальная втулка, сделанная из металла. Это деталь увеличивает защиту от повреждений, которые часто обусловлены температурными деформациями стены.

На дно вырытой ямы укладывается слой песка толщиной 10 см. Монтаж кабелей необходимо проводить аккуратно, сильно не натягивая, чтобы при прокладке не возникло нежелательных деформаций и нарушений целостности наружной поверхности.

Для предотвращения повреждений изделия провод следует укладывать волнообразным способом.

К щитку подводится кабель, очищенный от защитной оболочки. При монтаже проводки нужно позаботиться о заземлении, защите кабеля от удара молнии.

Советы профессионалов

Рекомендуют обращать внимание на такие моменты:

  • Часто допускаемая ошибка ‒ установка в парной не встроенного регулятора к электронагревателю. Исправить ее можно, установив ограничитель, который будет автоматически отключать оборудование от сети при достижении отметки в 140 градусов.
  • В парной и душевой не должно быть каких-либо соединений из нескольких кусков кабелей, скрученных между собой. Любое нарушение в изоляции ‒ это риск внезапного замыкания проводки и возгорания.
  • Для экономии владельцы часто укладывают кабель прямо над печью. Это запрещено техникой пожарной безопасности. Каким бы термостойким не оказался кабель при постоянном действии высокой температуры всегда есть риск деформации и возгорания.
  • Когда автоматов много ‒ это небезопасно. Многие мастера уверяют хозяев, что чем больше будет установлено в бане автоматов под каждое оборудование, тем ниже риск перегрузки сети. Но практика показывает обратное. Малейшее некачественное соединение станет причиной короткого замыкания – достаточно закрепить один автомат на входе, который при превышении допустимой нагрузки отключит питание.

Прокладывать электрический кабель ‒ ответственный этап строительства бани. Попытка взяться за монтаж без знаний и опыта грозит печальными последствиями вплоть до пожара. Здесь не стоит экономить на материале. За советом и разрешением лучше сразу обратиться в ответственную службу. Поручить монтажные работы стоит электрикам или выполнить их самому, но под их руководством.

Шаг 6: Устройство, электричество

Начнем с того, что делать проводку и свет в бане и парилке своими руками стоит только в том случае, если вы имеете соответствующий опыт работ с электрикой.

Проводка

Проводка начинается с того, что вы прокладываете кабель либо от дома, либо с улицы – до электрощита бани. Делается это либо по воздуху, либо под землей.

Электрощит располагается либо в предбаннике, либо в специально выделенном месте или помещении, которое не имеет повышенной влажности и через которое не проложены трубопроводы – ни воды, ни газа.

Входить могут либо одна, либо три фазы. Тем, у кого стоит мощная электропечка, выгоднее три фазы, потому что она питается от 380 В.

В щите выделяются группы потребителей, каждая из которых должна снабжаться автоматом защиты. Желательно еще поставить УЗО на влажные помещения как минимум.

У нас есть материал, в котором перечислены все нормативы, касающиеся проводки в банях и других влажных помещениях. Также вы можете получить представление обо всех этапах самостоятельной работы по прокладке проводки внутри бани из этой статьи.

Свет

Светильник для бани влагозащищенный

Освещение бани мало чем отличается от жилого дома за одним исключением: это парильное помещение. Даже моечная оборудуется светильниками, которые можно было бы поставить в ванной. А вот в парилке бани нужно ставить особые светильники, использовать особые провода и очень желательно вообще отказаться от проводки внутри по стенам – источники света следует располагать так, чтобы провода к ним шли через стену кратчайшим путем.

Выключатели для светильников в парной бани располагайте за ее пределами. То же касается розеток.

Тем, кого интересует светодиодное освещение, рекомендуем почитать этот материал.

Дополнительно по электрике:

  • Проводка и светильники для бани в парилку
  • Нужны ли особые светильники для парной русской бани?
  • Светильники для бани: разбор составляющих и видеоинструкции по самостоятельному изготовлению

Что нужно учитывать при составлении схемы электросистемы

Проводка в бане должна находится в специальной изоляции.

При составлении схемы электропроводки бани учитывают расположение электроприборов и других узлов. Их можно монтировать только в сухих помещениях. Это обусловлено правилами пожарной безопасности и тем, что коррозия на деталях будет образовываться меньше. Если прибор пластиковый, то его механизм все равно имеет металлические детали.

Есть приборы, на которых защита установлена производителями, поэтому их спокойно можно размещать в помывочной. К таким относятся современные душевые кабины, ванны с массажными системами, спа-оборудование и мн. другое.

Световые приборы для парной можно использовать только на металлической основе с защитной конструкцией из стекла. Монтируются светильники на стены отступив от потолка на 20 см.

Трансформатор проводящий электросистему в баню не превышает 220 вольт. В парилку, отделение для мытья распределять можно 12 вольт, которые проводят через стену. Это несколько разнится с нормативами ПУЭ, где сказано, что в опасных местах конструкции допустимо 42 вольта. Но это с учетом лампочки в 36 вольт, а в большинстве современных конструкции такие не используют.

Если в бане размещены стиральная или посудомоечная машинка, то следует выводить под них отдельную розетку с заземлением.Устанавливать их можно только на сухом месте. Если используется бак для нагревания горячей воды, то укладывают отдельный провод который идет отдельно от общей системы.

Защитная автоматика УЗО

По периметру конструкции монтируют контур системы заземления. В систему монтируется автомат аварийного отключения УЗО, либо, дифференциальную систему. Если установка автоматики по любым причинам невозможна, то монтируется Т220/12. Все защитные устройства должны быть спрятаны в гидроизолированный бокс.

Электрокаменка в системе электроснабжения

Датчики для электрокаменки в бани можно использовать только низковольтные. Монтируют на поверхность стены, которая дальше всех размещена от каменки. Выбирают подходящее место и отмерив 1 м от пола приступают к установке. Щит для управления датчиками монтировать в парилке запрещено.

Электрокаменку подключают отдельно от основной системы, без розеток. Для этого от щитка кидается отдельный кабель, который подключают к тепло-генератору и делается отдельное заземление.

Проводить проводку к электрокаменки и лампочкам в парилке следует не ближе 0,8 м от дымоходной трубы и печи. При этом она нигде не должна изгибаться или скручиваться, только цельная в специальной гофре.

Лампы для бани

Каждый электроузел должен располагаться на стене, не в коем случае нельзя прятать их внутрь дерева.

Не стоит пользоваться для помывочной и парной простыми лапами. Люминесценция берется только с защитой в IP44 степени. Среди самых безопасных стоит выделить галогеновые лампы 12 вольт.

Проводку для парной лучше использовать из термостойкого материала, например марка SILFLEX Sif, одножильный со специальной силиконовой изоляцией.

В некоторых современных схемах свет в парильном отделение выполняют снизу, так нагрев будет меньше. Выглядит освещение привлекательно, так как выполняется точечными светильниками, например встроенными в нижнюю ступень полога.

Внутри конструкции полога проводку проводят дополнительно изолируя в металлические трубы.

Проверять проводку нужно раз в 2–3 года, лучше чаще. Срок годности проводки тоже следует учитывать: медный — до 20 лет, алюминиевый до 15 лет. А так как влажность и повышенные температуры в бани воздействуют на проводку агрессивно, то смело можно делить цифры на 2 и по истечении срока менять проводку полностью.

Даже наняв профессионала не стоит пускать дело на самотек, нужно контролировать весь процесс от и до. Только так проводка в бане будет безопасной и прослужит положенный срок.

Монтаж контура заземления

Для обеспечения требований «Правил технической безопасности электроустановок потребителей» (ПТЭЭП), также в исполнение требований ПУЭ, для создания безопасных условий нахождения людей в помещении бани, необходимо устройство контура заземления.

Контур заземления – это совокупность горизонтальных заземлителей и вертикальных электродов, выполненных из профильного металлопроката и помещенных в грунт.

Контур соединяется с РЕ шиной вводного щита или главной заземляющей шиной (ГЗШ).

Контур заземления может выполняться в виде треугольника, в ряд или по контуру здания.

Монтаж контура заземления – электропроводка в бане

В зависимости от удельного сопротивления грунта выбирается форма контура и материалы, из которых он изготавливается.

Выбор светильников

Ограничения по осветительным приборам касаются только парилок. В других помещениях бань каких-либо запретов или ограничений нет.

В качестве мест для размещения светильников в парилке подходят стены. Устанавливать же осветительные приборы на потолке запрещено. Лучшее место для размещения лампы — как можно ближе к полу, так как в этом случае устройство в наименьшей степени подвергается воздействию высокой температуры.

Светильники можно устанавливать лишь во второй и третьей зонах. При этом во второй зоне осветительный прибор может выступать в роли подсветки, а вот в третьей зоне прибор может выступать в качестве главного освещения.

Нормативы определяют материалы, из которых изготавливаются светильники. Корпус производится только из металла, а плафонная часть — из стекла. Осветительное оборудование с пластмассовым основанием применять не рекомендуется, поскольку пластмасса плавится под воздействием тепла. Вместо пластмассы желательно использовать керамику. Герметичность между корпусом и плафоном обеспечивается прокладкой из силикона. Осветительный прибор фиксируется на стене парой саморезов.

Примерная схема

На входе у вас будет либо 220 вольт, либо 380. В первом случае, если все сделано по уму, проводов будет три – фаза, ноль и земля. Во втором – пять (три фазы, ноль и земля).

Рассмотрим подключение на 220 В. Вводный автомат на 25 А ставится на провод фазы. Далее на провода нуля и фазы ставится УЗО (40А, 100 мА), после чего провод нуля подсоединяется к шине N. Затем на три группы потребителей ставятся три автомата – последовательно на провод фазы. К каждой группе потребителей с шин N и РЕ идет свой провод, так, чтобы к потребителю шло по три провода – фаза, нуль и земля. Ниже картинка, иллюстрирующая приведенную схему.

ВНИМАНИЕ! УЗО в бане рекомендуют ставить все без исключения. Однако дифференциальный автомат – то же самое, но с большим функционалом.. Приведенная схема очень простая, не рассматривающая варианты с подключением трансформатора

Приведенная схема очень простая, не рассматривающая варианты с подключением трансформатора.

Подключение на 380 В ненамного сложнее. На входе делается заземление и ставится на три фазы вводный автомат. Из последнего три провода фазы и ноль подаются на УЗО, после чего ноль подключается к шине, а уже оттуда – ко всем автоматическим выключателям, предшествующим группам потребителей. Также к каждому из выключателей подключается одна из трех фаз (выбор распределяется равномерно).

Групп потребителей может быть произвольное количество, но обычно выделяют три – группа освещения, группа розеток и силовая группа (приборы с большой мощностью). В сауне принято выделять в отдельную группу электропечь. В нашем случае для нее специально установлены автомат нуля и выключатель.

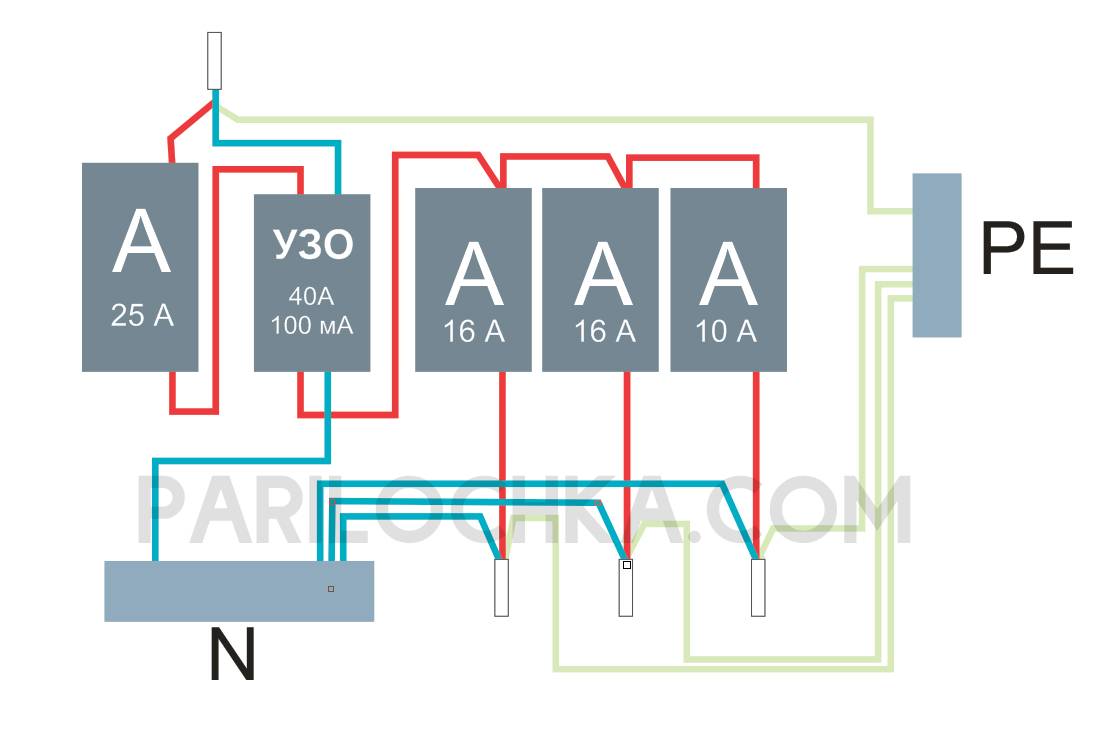

Все описанное наглядно показано на следующей схеме:

ВАЖНО! Не воспринимайте эти схемы как некий общий случай, его просто нет. Ориентируйтесь на свои представления о безопасности – от этого зависит количество автоматов и УЗО, на количество и мощность потребителей, на то, какая система заземления принята в местности, где стоит ваша баня.. Если захотите сделать цепь с напряжением 12, 24, 36 вольт, ставьте трансформатор в группу освещения – ее можно поделить на подгруппу потребителей 220 В и подгруппу низкого напряжения, которая будет питать парилку (и, возможно, моечную)

Если захотите сделать цепь с напряжением 12, 24, 36 вольт, ставьте трансформатор в группу освещения – ее можно поделить на подгруппу потребителей 220 В и подгруппу низкого напряжения, которая будет питать парилку (и, возможно, моечную).

Устройство освещения в бане

При оборудовании помещения бани различными устройствами и вспомогательными приборами особое внимание следует уделить монтажу электропроводки. В данном случае требования к качеству используемого материала более высокие, поскольку проводка чаще всего подвергается экстремальным условиям — таким как высокая температура, резкие перепады температур в двух смежных помещениях, повышенная влажность

К тому же баня, в особенности деревянная, является объектом, представляющим повышенную пожароопасность.

Простейшая схема устройства электропроводки в бане выглядит следующим образом:

Кабель подводится в баню к общему автомату, рядом с которым предусмотрено УЗО — устройство защитного отключения, далее подключается водонагреватель (бойлер) и светильники — по одному-два на каждое помещение: раздевалку (предбанник), помывочную и парилку (сауну)

Однако в целях экономии, имея соответствующий опыт и знания, данную операцию можно провести самостоятельно. Одними из основных условий при устройстве электропроводки в бане являются применение материалов высокого качества, предварительный точный расчёт метража и параметров используемого оборудования для монтажа, а также обязательное соблюдение техники безопасности при проведении работ.

Подготовка

Итак, если вы решили провести монтаж электропроводки в бане самостоятельно, делайте это правильно:

  • Запрещается вести проводку напротив входных дверей, по угловым стыкам помещений, а также к одному переключателю подключать более двух светильников.
  • Недопустимо скручивать и перегибать проводку.
  • Распределительные короба, в которых прокладывается кабель, должны иметь свободный доступ и находиться на виду — на случай, если придётся устранять неисправности с электрикой.
  • Желательно до начала работ по прокладке проводов изобразить карандашом на стене их расположение, а также местоположение выключателей, розеток и светильников.
  • Скопировать на бумагу схему и сохранить её — возможно, она ещё не раз пригодится.

Способы монтажа

Существует два основных варианта — открытый и скрытый. Первый способ менее трудоёмкий и не требует больших финансовых затрат, более ремонтопригоден. Единственным недостатком этого способа является не совсем эстетичный внешний вид разводки, который, впрочем, можно улучшить какими-либо элементами декора, или элементарно проложить кабель в коробах или лотках.

Способ скрытой проводки более трудоёмок, а в финансовом плане потребует больше затрат. Хотя это компенсируется более эстетичным внешним видом стен.

В настоящее время торговые сети предлагают электротехнический плинтус, использование которого во многом облегчает монтаж электропроводки в помещениях. Изделие нужной длины крепится к полу или потолку, внутри него по специальному каналу протягивается проводка, в нужном месте сверлится отверстие, через которое и выводится проводник необходимой длины.

Ключевые требования безопасности к проводке

К электрификации таких помещений, как сауны или традиционно любимые в нашей стране бани, предъявляются повышенные требования безопасности. Это объясняется большей влажностью воздуха (и, как следствие,образованием конденсата), высокой температурой в парилке и моечном отделении

Принять во внимание нужно и материал стен. Чаще всего это дерево, материал с повышенной пожароопасностью

Ключевые требования к устройству проводки:

  1. Вводной щиток необходимо расположить в наиболее защищённом от температурных перепадов месте (предбанник, тамбур, помещение для отдыха), иметь отдельное УЗО или дифавтомат (срабатывание при токе утечки < 0,05 Ам), соответствовать требованиям IP 44.
  2. Для сауны или бани необходимо качественное отдельное заземление (РЕ-проводник), ёмкости которого будет достаточно для всех потребителей тока. Если есть электрокотёл, то он должен быть заземлён отдельно.
  3. Неразъемные линии от точки подключения до щитка. Желательно исключить любые распределительные коробки.
  4. Лучше всего, если оборудование имеет степень защиты от IP55 и выше, кабели имеют 3 жилы с обязательным заземлением и изоляцию, выдерживающую температуры от -40 до +130 °С.
  5. Кабель прокладывается с использованием металлорукавов или огнеупорной гофры. Для изоляции используются только негорючие или самозатухающие материалы.
  6. Для крепления элементов проводки запрещено пользоваться металлическими шурупами, саморезами и т. д. Разрешено только использование диэлектриков.

Подробно правила освещения бань\парилок\саун изложены в ПУЭ (правила устройства электроустановок). Это базовый регулирующий документ, где прописаны требования к разнообразному электрооборудованию.

Не поленитесь тщательно изучить требования положений ПУЭ перед началом работ.

Определение сечения электропроводки в бане

Для определения сечения проводов можно ориентироваться на такую информацию:

  • Если в бане будут установлены только светильники, проводка должна выдерживать 2 кВт. Можно использовать кабель 1,5 мм2 (3×1,5 мм).
  • Если планируется установить в помещении стиральную машину, бойлер, плойку, фен, расчетная мощность — 5 кВт плюс 20% запаса. Подойдет кабель ВВНнг-LS сечением 3×4 (4 мм2) или медный кабель 3×2,5, который выдерживает 5 кВт.
  • Электрическая печь для парилки потребляет 10-20 кВт. Для определения сечения проводов питания мощных аппаратов воспользуйтесь справочными таблицами, где указаны мощности электроприборов и соизмеримые им сечения кабелей.
  • Если вы решили протянуть электропроводку в бане своими руками, покажите электрическую схему бани и свои расчеты сечений электропроводов толковому электрику.

Требования ПУЭ

Монтаж проводки выполняют в соответствии с требованиями ПУЭ 7 (актуальной на сегодня редакции правил устройства электроустановок). Кроме того, должны соблюдаться нормы ГОСТ Р 50571.12-96 (раздел, касающийся помещений, где расположены нагреватели для саун).

Используется скрытый или открытый способ прокладки проводов. Эти понятия не следует путать со скрытым и открытым монтажом, когда провода размещают или под обшивкой, или над ней. В данном случае имеется в виду прокладка кабеля в штробе бетонной или кирпичной стены, или на поверхности несущей плоскости с соблюдением заданных условий.

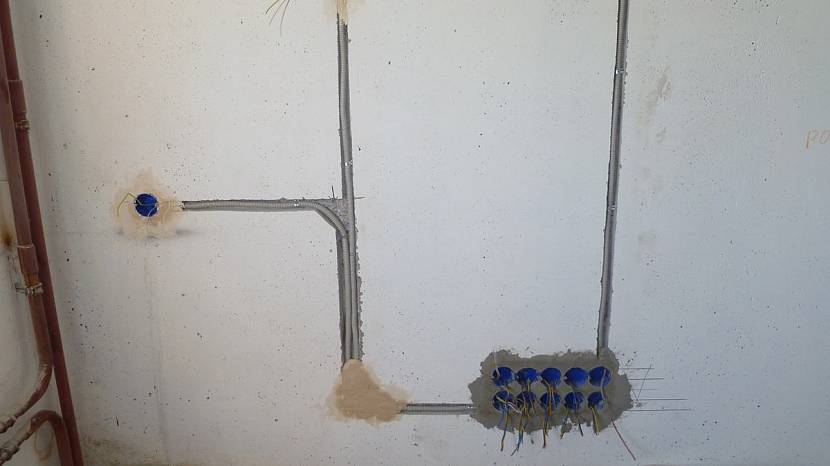

Проводка, установленная в штробе, безопасна и надёжнаИсточник kromvel.net

Все требования, которым должна соответствовать электропроводка в бане и парилке, подробно изложены в ПУЭ и ГОСТ. Основные положения:

  • Обеспечить всем проводам негорючую защиту. Обычно для этого используют металлическую трубу (гибкий шланг). Требование обусловлено наличием влаги и конденсата, а также пожароопасностью стен или обшивки бани.
  • Для отсечки провода от стены из горючего материала (древесины или обшивки из горючего материала) используют негорючую подкладку. Чаще всего, устанавливают металлическую полосу, ширина которой на 20 мм больше диаметра кабеля (по 100 с обеих сторон).
  • Электрощит должен быть оснащён УЗО с током срабатывания не более 30 мА (ток неотпускания). Рекомендуемым значением является 10 мА.
  • Не следует устанавливать выключатели и розетки в парилке или помывочном отделении. Класс их защиты должен быть не менее IP-44 (с защитными крышками), а для светильников необходим класс защиты IP-54.
  • Рекомендуется выбирать специальный кабель для сауны, термостойкий, с двойной изоляцией и тремя медными жилами (фаза, рабочий ноль и заземляющий провод).

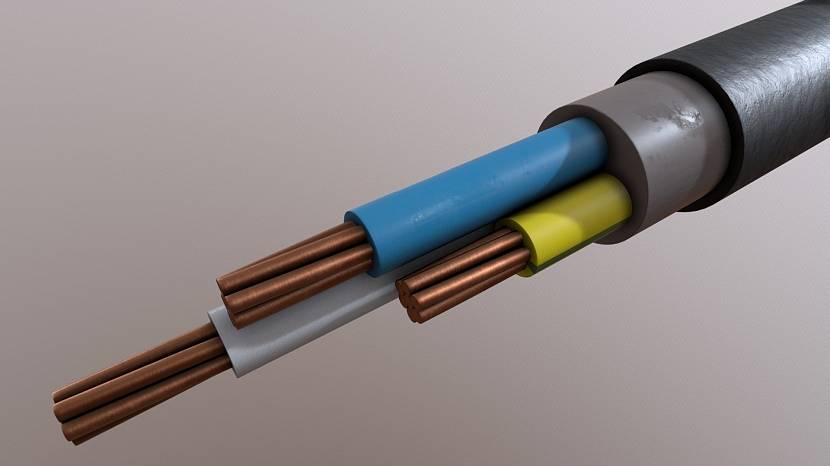

Кабель марки ВВГнг-LS, оптимальный вариант для монтажа электрики в банеИсточник media.sketchfab.com

  • Прокладка кабеля над печью запрещена. Проход сквозь стену делается в металлической гильзе. Все соединения клеммные, обжимные или сварные.
  • Необходимо организовать заземление. Кроме этого, настоятельно рекомендуется сделать молниезащиту.

Это лишь базовые правила, действительные для всех видов банных помещений. Перед началом монтажа электропроводки следует уточнить, насколько имеющийся план работ соответствует действующим требованиям и исправить обнаруженные ошибки.

Внутренний монтаж электропроводки в бане

Следует выбрать наиболее подходящее место для щитка (оно должно быть вдали от зон с высокой влажностью и температурой) на высоте 1,5 – 1,7 м от пола. Лучше всего для этого годится предбанник или комната отдыха. Силовой кабель вводится в щиток, где кроме автоматических выключателей устанавливают УЗО (устройство защитного отключения). Такое устройство защитит от поражения током в случае утечки.

По стенам кабели можно прокладывать открытым способом и крепить его с помощью скоб. Розетки должны иметь заземляющий контакт и быть герметичного исполнения (с защитными крышками). Класс защиты – минимум IP44. В парной и моечной устанавливать розетки не рекомендуется. Монтажные коробки также не должны находиться в этих помещениях: следует вынести их в предбанник.

Осветительные приборы не должны иметь пластиковых деталей: допускается стекло, металл и керамика. Кроме того, они должны быть влагозащищенными.
