Электропроводка в бане: основные принципы

Монтаж электропроводки внутри бани

Завершающая стадия работ – подключение приборов. Электропроводка в баню своими руками делается достаточно просто, достаточно запомнить три вещи: «фазу», «ноль» и «землю». Фаза – это провод, который обеспечивает циркуляцию тока. «Ноль» обеспечивает заземление внутри электросети.  Земля заземляет конкретный электроприбор. Путать эти провода нельзя, в лучшем случае — электрика не будет работать, в худшем – сгорит проводка.

Для того, чтобы найти фазу, исползают индикаторную отвертку. При контакте с фазной клемой индикатор загорается, при контакте с «нулем» — нет. Земля – это отдельный разъем, который на счетчике находится либо посередине между выходами нуля и вазы, либо имеет специальное обозначение. Провода внутри кабеля отличаются по цвету, поэтому, если правильно подключить их, в дальнейшем проблем не возникнет.

Подключение осуществляется по заранее продуманной схеме. На первой точке кабель разрезается с запасом 5-7 см. Этот запас нужен, чтобы почистить концы провода и подключить их к разъемам входа. В большинстве электроприборов не предусмотрено конкретных требований к подключению фазы и нуля, поэтому используется правило: точка входа = точка выхода.

Отдельные проводки зачищают от изоляции на 1 см и скручивают между собой при помощи пассатижей. Делается это для обеспечения лучшего контакта и большей прочности. Если используется кабель с сечением 1,5 мм2 или 2,5 мм2, то зачищенный проводок рекомендуют сложить вдвое, чтобы увеличить площадь контакта.

Далее берут бухту с кабелем, точно также вскрывают провода и подключают к выходному каналу. Бухта разматывается до следующего электроприбора, и процедура повторяется.

Сугубо из практики специалисты рекомендуют в первую очередь подключать более мощные электроприборы. Это связанно с тем, что в случае перегрева кабеля или короткого замыкания выгорит только та часть провода, которая соединяет наиболее мощный прибор с питающей сетью. Следовательно, не придется заново переделывать всю проводку.

Кроме того, нужно придерживаться следующих правил, установленных не только техникой безопасности, но и городскими электросетями:

  • кабель обязательно должен быть дополнительно заизолирован,
  • в каменных и бетонных перекрытиях прокладка кабеля обязательно осуществляется в штробе, которая должна быть минимум на 2 мм больше, чем диаметр кабеля,
  • в деревянных конструкциях обязательно должен использоваться защитный короб,
  • не допускается использование разного сечения кабелей в одной электроветке,
  • обязательна установка учетного автомата рассчетной мощности,
  • обязательна установка доучетного автомата номинальной мощности,
  • рекомендуется установка автоматов на каждую из электроветок.

Подготовка деревянной бани

Особого внимания заслуживают и деревянные бани — к ним требования по проводке немного жестче, чем к другим их разновидностям. Если конкретно, то речь идет о способе прокладки кабеля: в таких строениях допускается лишь открытый способ монтажа. Использование труб в деревянных банях не допускается, но и через предбанник и парилку провода вести опасно — для этих целей используют чердак. Последний лучше обшить огнеупорным гипсокартоном или другим негорящим материалом.

Также стоит уделить внимание и способу монтажа проводов — ПУЭ допускает лишь клемный. Скручивать кабеля категорически запрещено, так как это в конечном счете приводит к коротким замыканиям и пожарам

Также стоит избегать перегибов и перекручиваний — провода должны прокладываться только параллельно полу и стенам.

Воздушный способ провидения электропроводки

Как водится, электросчетчик, обычно ставят в доме, потому наиболее удобный и легкий вариант – сделать электропроводку по воздуху, подальше от дверей. Если расстояние от дома до бани, больше 25 метров, вам потребуется установить дополнительную опору. Так же стоить, отметить, что если кабель будет проходить над проезжей частью, его высота должна быть не менее 6-ти метров. А если получится так, что кабель будет тянуться над пешеходной зоной, в этом случае его высота должна быть не меньше 3,5 метров. Когда электропровод уже прикрепляют к зданию, его высота от земли должна быть минимум 2,75 метра и более.

Как правило, для воздушного подключения используется самонесущий изолированный кабель, сокращенное название – СИП. Этот вид кабеля, подразделяется на такие виды: СИП-2А, СИП-3 и СИП-4. Гарантия производителя на такой кабель – 25 лет. Но в действительности, срок службы его намного дольше, благодаря покрытию специальным атмосферостойким и светостабилизированным полиэтиленом, а так же устойчивости к сильным перегрузкам, этот тип проводки можно так же использовать в дизайне ванных.

Кабель необходимо покупать с сечением не меньше 16-ти кв. миллиметров. Такой кабель пропускает ток до 63 Ампер, что при однофазном подключении соответствует мощности тока в 14 киловатт, а при трехфазном в 43 киловатта. Такого запаса мощности, вполне должно хватать для бани.

Отдельно стоит остановиться и на недостатках СИПов. Жилы кабеля с таким сечение довольно сложно сгибать, поэтому ввести такой кабель в автомат защиты порой очень сложно. Ну и скрыть их, такой способ будет считатся скрытой электропроводкой.

СИП – это провод из алюминия. А, как известно алюминиевый провод, запрещено вести по чердакам. Поэтому, если кабель будет заходить в какие-то строения, его необходимо будет менять на другой, более подходящий, обычно это кабель ВВГ НГ или NYM с 10-ти миллиметровым сечением.

Для выполнения переходов, вам необходимо будет использовать специальные анкерные переходники-зажимы из меди и алюминия. Ввод в стену из дерева производится через втулку из метала. Все это удовольствие стоит недешево. К примеру, кабель СИП-4 2х16 вам обойдется в пределах 23 рублей за погонный метр.

После всех действий советуем установить автоматический выключатель.

Нормы и правила по размещению электрической системы в банях

Для бани проводку проводят отдельной линией от основного распределительного щитка. Делается это для того, чтобы обезопасить хозяев и создания отдельного контура с заземлением. Проводка должна не бросаться в глаза и не укладывается в углах, напротив дверных проемов. К очагам отопления: печи, трубам, генераторам располагается не ближе 1,5 м.

Электропроводку в бани можно монтировать двумя методами:

  • Скрытая: применяют в кирпичных или блочных банях, недопустима в деревянных. Выполняется в специальные проштрабленные каналы с дополнительной асбестовой изоляцией.
  • Открытая: проводку пускают прямо по стене, используется в конструкциях из дерева.

Монтаж проводки осуществляется по нескольким основным правилам:

  1. Питание пропускается через АВ или устройство защитного отключения (УЗО), а свет в парилку или в помывочное отделение через трансформатор понижающего типа.
  2. Для проводки лучше воспользоваться медным не горящим кабелем типа ВВГнгLS 3х2,5.
  3. Все основные элементы: электрощиток, коробку распределение тока, центральный переключатель монтируют только в предбаннике.
  4. Для деревянной бани из помещения в соседнее проводку кидают через просверленное отверстие прямо в стене. В него для безопасности вставляют металлическую трубку размерами ½ дюйма. Сверлить отверстие ни в коем случае не стоит на стыках и швах, только в середине звена.
  5. Изолировать проводку нужно при помощи специальной гофры из пластика или металла. Она не даст возгораться системе, и при повреждении порода просто оплавит. Под все розетки и выключатели тоже монтируют металлическую или асбестовую пластину.
  6. Проводку в деревянных сооружениях нельзя прятать в переходные перекрытия и под пол, вся система должна быть открытой. Для большей безопасности снизу по стене можно прикрепить асбестовый материал.
  7. Соединять провода между собой нужно при помощи клемм, скручивать проводку недопустимо.

https://youtube.com/watch?v=C910n-Q9tsc

Расчёт мощности проводки и выбор кабелей

Для выбора правильного сечения кабеля, необходимым будет знать мощность проводки. Существуют различные справочные данные, где можно в зависимости от сечения кабеля определять предполагаемую мощность всех устройств. На всех электрических приборах есть бирка с указанием их мощности потребления.

Советы по расчету мощности и выбору электрокабелей:

  1. В случае, если в баньке среди электроприборов будут монтироваться только осветительные приборы, общая мощность получится порядка 1-3 кВт.
  2. В случае использования вдобавок к световым приборам – электропечи, общая мощность будет соответственно выше и составит около 6-7 кВт.

Когда устанавливается проводка, следует учитывать ее общую мощность на 20-25% процентов выше от рассчитанной мощности всех приборов, находящихся в баньке.

Рассмотрим пример расчета:

  1. Если мощность всех устройств в бане равна 6 кВт, то проводку рекомендуется просчитать на 7 кВт. Для таких величин будет правильно выбрать кабель ВВГнг-LS, имеющий сечение 3х4 (4 мм2).
  2. При выборе электрических проводов для освещения, рекомендуется выбирать сечение размером 3х1,5 (1,5 мм2), а для розеток лучше всего будет размер провода – 3х2,5 (2,5 мм2).

Подводка электрических кабелей к баньке осуществляется 2 базовыми методами:

  1. Подводка под землю (земляной способ) – проводится укладка электрического провода под землей, эта процедура считается накладной, как по финансовой составляющей, так и по производственной. (Нужно вырывать траншеи по особым правилам и до определенного уровня, используемый кабель для такого способа является более дорогостоящим);
  2. Монтаж по воздуху (воздушный способ) – осуществляется проложением провода непосредственно по воздуху, над зданием баньки. Он является наряду с предыдущим более экономичным, но в свою очередь также требует выполнения своих необходимых норм и правил.

Подключение электрической печки в бане

Чтобы осуществить подключение электрической печки в бане, следует приобрести провода, которые способны выдерживать воздействие высоких температур, и рассчитаны на солидную мощность потребления — в среднем 4 кВт. Для подобных целей подходит проводка в кабель-канале с одиночными проводами: марки ПРКА, ПРКС, ПМТК, а также РКГМ. Кабель из меди с сечением 3 × 2,5 мм, в состоянии выдержать около 5 кВт нагрузки. Провода типа ПМТК можно протянуть до монтажной коробки, расположенной там, где нет влажности и высокой температуры. И уже от этой коробки до самого электрического щитка потребуется провести обыкновенный кабель ВВГ с сечением 3×2,5 мм. Монтируя электрические провода, помните о том, что от правильного обустройства электропроводки зависит комфортное и безопасное пребывание людей в бане. Перед тем как начать установку электроприборов, следует тщательно изучить ПУЭ — правила устройства электроустановок.

Как подключить баню к электричеству от дома?

Баня строится отдельно от дома и подключается к щиту отдельным кабелем, через свой автомат и УЗО. Чаще всего кабель с питанием прокладывается под землёй, что имеет некоторые преимущества перед созданием воздушной линии.

  • Преимущество номер один заключается в том, что такой вид прокладки обеспечивает сохранность кабеля и исключает его обрыв при порывистом или шквальном ветре.
  • Преимущество номер два —  состоит в том, что незаметность кабеля не портит внешний эстетический вид окружающего ландшафта. Распределительный щит чаще всего устанавливается у входя в помещение, с наружной стороны, но так же возможна установка внутри помещения. К этому щиту подключены электрические розетки и осветительные приборы.

Если в планах есть установка дополнительного электрооборудования — электрической печи (хотя кто будет ставить в каркасном варианте или срубе  электро печь?), парогенератора, электрического отопления, то общей мощности должна соответствовать не только проводка в бане и парилке, но и сам основной силовой кабель.

Подключение электричества по воздушной линии

Отдельно стоящую баню можно подключить кабелем СИП или алюминиевыми проводами без изоляции, которые натягиваются между двумя строениями. Лучше выбрать СИП кабель, чтобы не тянуть над участком провода без изоляции. Система СИП имеет собственную систему крепления к фасадам и несущую стальную жилу, что дает возможность натягивать кабель.

Если метраж от точки подключения линии более 25 метров, требуется установка промежуточного столба. Кабель СИП имеет алюминиевые провода и его нельзя вводить в деревянную баню. Для ввода в баню на фасаде устанавливается силовой автомат или рубильник, после которого подключается кабель с медными проводами и с помощью металлической гильзы вводится в помещение.

Подземная прокладка электрического кабеля

Этот способ подключения бани потребует проведение значительного объема земляных работ при откопке траншеи глубиной  от 0.8 до 1,2 метра, от точки подключения до бани. Кабель для подземной прокладки можно уложить непосредственно в землю или использовать пластиковую гильзу из трубы, для лучшего сбережения кабеля от повреждения.

В этих целях лучше использовать продукцию с изоляцией сделанной из сшитого полиэтилена марки СПЭ, который имеет гарантию около 25 лет. Кабель можно подключить к двум щитам снизу, через фундамент по внутренней стене с его укладкой в металлической трубе. Такой вид подключения предназначен для сохранности кабеля от возможных повреждений механического характера и соблюдения требований ПУЭ.

Монтаж распределительного щитка

Размеры внутреннего щита обусловлены количеством используемых АВ и УЗО, которые будут устанавливаться. Щит размещается на высоте от 1,5 до 2 м от пола рядом с входом в баню, чтобы включать его при входе. На вводе обязательно устанавливается УЗО на всю электропроводку и вводной автомат, который должен иметь меньший ток срабатывания, чем автомат в доме, который защищает отходящую линию. Если в доме установлен автомат в 25 А, в бане на вводе возможна установка автомата в 20 А. УЗО на вводе защищает всю электропроводку бани и предназначено для защиты бани от пожара и защиты людей от возможного поражения электротоком при его утечке.

Монтаж розеток и светильников в бане

Розетки в бане допускается монтировать лишь в комнате отдыха и предбаннике на высоте 90 см от пола. Класс защиты этих электроприборов должен быть не менее IP-44. Желательно приобрести розетки, снабженные крышками.

Класс защиты светильников, подходящих для эксплуатации в бане, обязан составлять не менее IP-44, а их мощность — не более 75 Вт. Плафоны для такого помещения должны быть изготовлены из стекла, с металлическим корпусом, подключенным к защитной жиле провода. Корпус из пластика под воздействием высоких температур способен деформироваться. Светильники можно размещать только на стенах, потому что самая высокая температура именно под потолком.

В парной напряжение должно быть низким — 12 В, для чего потребуются размещенные вне парной понижающие трансформаторы. В парилке нельзя монтировать лампы дневного света.

Подбор марки провода, элементов электрики

Условия работы кабеля в парилке весьма сложные. Для монтажа необходим качественный кабель для бани, термостойкий, с медными жилами. Подойдут как одножильные, так и многожильные марки, но второй тип считается более предпочтительным. Рекомендуется использовать следующие разновидности:

  • РГКМ;
  • ПРКА;
  • ПРКС;
  • ПВКВ.

Это марки многожильного медного провода, выдерживающего нагрев изоляции до 180°. Кроме этого, подойдёт одно- и многожильный провод ПМТК (допустимый нагрев до 200°) или импортный кабель OLFLEX HEAT 205 (до 200°).

Для остальных помещений подойдёт кабель ВВГнг-LS, или его немецкий аналог NYM.

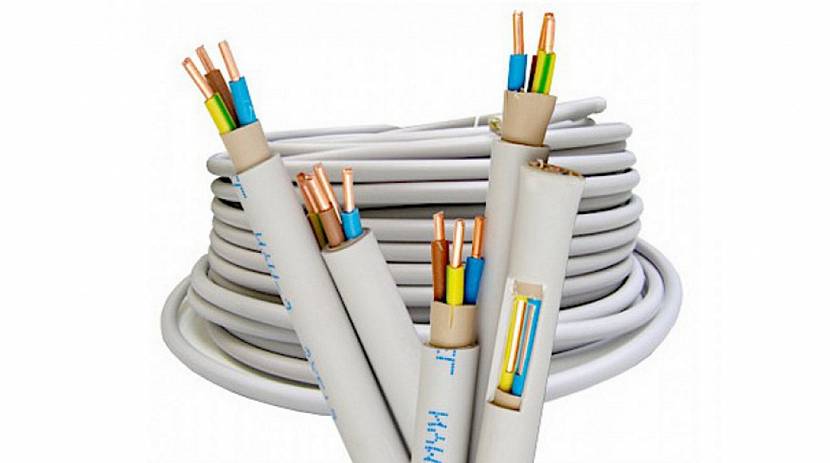

Кабель NYM, аналог российского ВВГнг-LSИсточник stroikairemont.com

Сечение рассчитывается исходя из суммарной мощности электроприборов плюс 20-30 % запас прочности. Пример расчёта:

В комнате отдыха используются две лампы по 100 Вт, электрический чайник 1 кВт, тёплый пол 4 кВт. Суммарная мощность всех потребителей:

0,1 + 0,1 + 1 + 4 = 5,2 кВт.

Прибавляем запас мощности и получаем 6,24 кВт. Теперь надо определить максимальную силу тока, для чего следует разделить мощность на напряжение:

5200 Вт /220 В = 23,6 А. Для такого значения подойдёт медный провод сечением 3 мм (табличное значение). Можно пойти другим путём – использовать онлайн-калькулятор, который за пару секунд выдаст требуемое значение. По запросу находится много подобных ресурсов. В окошечки программы вставляют собственные значения, и получают результат. Рекомендуется продублировать расчёт на двух или трёх калькуляторах, чтобы исключить возможность ошибки.

Розетки и выключатели также подбирают исходя из мощности приборов и светильников. Для холодильника достаточно розеток на 10 А, а для электрического водонагревателя понадобятся розетки на 16 или 24 А.

Розетка и выключатель накладного типаИсточник remontik.org

Для комнат, не относящихся к категории влажных помещений, требования могут быть снижены, если они отделены от влажных помещений. Однако, вся электрика в бане подчиняется требованиям ПУЭ, поэтому проще использовать однотипные устройства.

Пошаговая инструкция по монтажу внутренней проводки

Проводка в бане и парилке будет запитана от входного распределительного щитка. Главное в этом вопросе – соблюдать технологию монтажа и требования в соответствии с ПУЭ.

Внутренняя разводка

Чтобы правильно развести проводку внутри помещений, используется общая схема электрификации бани.

Выполняя разводку кабеля, необходимо соблюдать следующие требования:

  1. От щитка кабель ведется единым куском.
  2. На деревянных поверхностях проводка прокладывается открытым способом, т. н. ретропроводка. В качестве изоляции запрещается использование пластиковых и металлических труб.
  3. На кирпичных и шлакоблочных поверхностях проводка осуществляется скрытым способом с нанесением штукатурного слоя.
  4. Фиксация проводов проводится горизонтальными и вертикальными линиями, без изгибов и перекручивания.
  5. Провода не должны располагаться напротив входных дверей, отопительного оборудования и электроприборов.
  6. Для соединения токопроводящих жил используется сварочное или спаечное соединение.

Подключение электрофурнитуры

Сауна и баня – строения с особыми температурными режимами, поэтому розетки и выключатели оптимально расположить в предбаннике, комнате для отдыха и раздевалке на высоте до 95 см от уровня пола.

Использование электрофурнитуры и монтажных коробок во влажных помещениях запрещается. Это объясняется тем, что со временем излишки влаги конденсируются на поверхности устройства и могут стать причиной короткого замыкания.

Розетки, выключатели и другие приборы

В парной комнате лучше не устанавливать розетки и выключатели. Размещать их следует в комнате для отдыха или предбаннике. Их установка должна осуществляться на высоте в 80 сантиметров. Устройство розеток и выключателей должно быть надежно защищено от попадания влаги или брызг. Проводка в бае должна проходить только по самому короткому пути.

После окончания монтажа вам необходимо будет проверить наличие изоляции в проводах. Температура в парной может достигать ста градусов. Именно поэтому в этом помещении лучше ограничить длину проводки или вообще ее исключить.

https://youtube.com/watch?v=U5JbDSRJe0A

Монтаж электропроводки своими руками

Расчет сечения жил кабелей (проводов)

Если есть проект бани, заранее спланировано, где (какие и сколько) будут установлены потребители эл/энергии, сделать это несложно. Нужно лишь определить суммарную нагрузку на каждую линию (в Вт). Зная, что величина пром/напряжения = 220 В, найти силу потребляемого тока (в A) всеми приборами можно, разделив P на U.

Увеличив полученное значение примерно на ⅓ (так называемый запас прочности), сечение кабеля легко найти по специальной таблице, для медного проводника.

Рекомендуемые виды проводов

Для внутренней электропроводки в бане целесообразно использовать продукцию с маркировкой ВВГ, НГ или их импортный аналог (более дорогой) NYM. Для подключения мощных электрических приборов – РКГМ, ПМТК (ПРКС, ПРКА).

Основные правила внутренней разводки электропроводки в бане

  • Все присоединения – только нижние. Объяснение простое – это исключит попадание внутрь розеток, выключателей, светильников влаги. Например, того же конденсата, который станет стекать по проводам вниз.
  • Подключение к приборам защиты делается по принципу: входные провода – присоединение верхнее, выходные (на линию) – нижнее.

Несколько рекомендаций по внешнему подключению бани к эл/снабжению

Самый надежный способ прокладки кабеля – в грунте.

С целью подключения бани к эн/снабжению можно использовать кабель марки ВБбШв (4-х жильный), медный, с жилами не менее 10 «квадратов» (или аналогичный по характеристикам). Так как строение располагается на участке, то его много не понадобится. Поэтому цена 190 руб/п.м. пусть не пугает. Зато проблем с ремонтом линии подвода эл/энергии к бане точно не возникнет.

Монтаж проводки в парилке и ошибки

Именно монтаж электропроводки в бане в зоне парилки является самой важной частью этого процесса. Соблюдение правил здесь крайне важно

Первое и самое главное: расстояние от электрокаменной печи или дымохода должно составлять не менее одного метра. Также стоит позаботиться и о влагозащите светильников: допускается сертификация по стандарту IP44 и выше. Приоритетным вариантом являются галогенные или светодиодные решения.

Альтернативой является точечное освещение в области пола — оно наиболее безопасно и почти гарантированно не приведет к пожару. К светильникам предъявляются те же требования по защите: иначе пар проникнет в корпус и начнет быстро окислять контакты, что приведет к возгоранию.

Также стоит позаботиться и о проводах. Описанные выше марки не подойдут для парилки: здесь нужен кабель с термостойкой изоляцией. Наиболее распространенным в классе является SILFLEX Sif S=0.25–185. Он может выдержать температуру выше 180 градусов, чего будет достаточно для парилки.

Ошибки при монтаже проводки в парилке чаще всего бывают нескольких типов:

  1. Монтаж проводки в изоляции (а нужно открытым способом).
  2. Использование металлических рукавов.
  3. Пересечение проводов и отклонения от вертикали и горизонтали.

Расчёт мощности проводки и выбор кабелей

Для выбора правильного сечения кабеля, необходимым будет знать мощность проводки. Существуют различные справочные данные, где можно в зависимости от сечения кабеля определять предполагаемую мощность всех устройств. На всех электрических приборах есть бирка с указанием их мощности потребления.

Советы по расчету мощности и выбору электрокабелей:

  1. В случае, если в баньке среди электроприборов будут монтироваться только осветительные приборы, общая мощность получится порядка 1-3 кВт.
  2. В случае использования вдобавок к световым приборам – электропечи, общая мощность будет соответственно выше и составит около 6-7 кВт.

Когда устанавливается проводка, следует учитывать ее общую мощность на 20-25% процентов выше от рассчитанной мощности всех приборов, находящихся в баньке.

Рассмотрим пример расчета:

  1. Если мощность всех устройств в бане равна 6 кВт, то проводку рекомендуется просчитать на 7 кВт. Для таких величин будет правильно выбрать кабель ВВГнг-LS, имеющий сечение 3х4 (4 мм2).
  2. При выборе электрических проводов для освещения, рекомендуется выбирать сечение размером 3х1,5 (1,5 мм2), а для розеток лучше всего будет размер провода – 3х2,5 (2,5 мм2).

Подводка электрических кабелей к баньке осуществляется 2 базовыми методами:

  1. Подводка под землю (земляной способ) – проводится укладка электрического провода под землей, эта процедура считается накладной, как по финансовой составляющей, так и по производственной. (Нужно вырывать траншеи по особым правилам и до определенного уровня, используемый кабель для такого способа является более дорогостоящим);
  2. Монтаж по воздуху (воздушный способ) – осуществляется проложением провода непосредственно по воздуху, над зданием баньки. Он является наряду с предыдущим более экономичным, но в свою очередь также требует выполнения своих необходимых норм и правил.

Как правильно провести электропроводку в бане своими руками: монтаж кабеля под землей

Монтаж электропроводки в бане «земляным» способом — самый надежный, но он не всегда доступен. Перед тем как сделать электропроводку в бане с монтажом кабеля под землей, на участке следует закончить все земледельческие работы и подтвердить, что электропровод не пройдет еще и по соседской территории. Под землей требуется прокладывать бронированный кабель марки ВБбШв, снабженный четырьмя медными жилами сечением 10 мм2. Этот кабель достаточно дорогой, но очень надежный и исключительно прочный, потому что заключен в стальную оплетку, находящуюся между его оболочками из пластика. Такому кабелю не страшны ни мыши, ни кроты, ни другие грызуны, а также земляная усадка.

По правилам, электропроводка в бане «земляным» способом осуществляется в следующей последовательности:

1. Роют траншею глубиной не менее 0,7 м и засыпают ее дно слоем песка толщиной около 10 см. Провода сверху впоследствии покрывают точно таким же песчаным слоем.

2. Делают ввод электрокабеля в строение посредством стальной втулки, которая защитит провод при подвижке и окончательной усадке бревенчатой стены.

3. Кабель освобождают от «брони» перед вводом его в щиток. На завершающем этапе жилы кабеля подключают к автомату, осуществив молниезащиту и заземление.

Нормативы ПУЭ

ПУЭ – это «Правила устройства электроустановок». Довольно обширный талмуд, в котором можно найти отдельные высказывания, относящиеся к бане, а точнее, к помещению с повышенной пожароопасностью, влажностью и температурой.

ВАЖНО! Информация о бане в ПУЭ находится в рассредоточенном виде, вы не найдете там отдельной главы о банях, саунах, моечных. Мы собрали для вас всю доступную информацию, прочее относится к общим случаям.

Начнем с электрощитка

Конечно, вы не станете выделять под него отдельное помещение, скорее всего это будет небольшой шкаф, но следует принять во внимание то, что в бане он должен быть надежно гидроизолирован. Вот что об этом говорится в ПУЭ:

О содержимом шкафа мы поговорим чуть ниже, но вот что правила говорят о необходимости УЗО:

Попутно отметим еще пункт, который касается класса минимальной степени защиты такого шкафа, если он находится в пожароопасной зоне:

От щитка идет проводка по всем помещениям. Как правильно ее провести — внутри стен или по поверхности? Нормативы говорят, что предпочтительнее скрытая, но это относится только к помещениям жарким и влажным – сауне (подразумевается парная сауны), ванной и душевой. В других помещениях бани можно руководствоваться рекомендацией о предпочтительности открытой проводки в деревянном строении.

Как видите, прокладывать провода внутри банных стен, если и можно, то только в пластиковых рукавах, при этом пластик должен быть негорючим, то есть не поддерживающим горение (большего от гофры ждать не приходится).

В том случае, если придется соединять или наращивать провода, ПУЭ рекомендует следующее:

Теперь о помещениях влажных. Ни выключателей, ни прочих средств распределения или управления внутри парной и моечной располагать нельзя:

СОВЕТ! Отсюда напрашивается мысль, что планировать размещение электрики для бани надо на стадии чертежа – только в этом случае вам не придется ломать голову, как вести проводку в строении, которое не располагает к соблюдению нормативов.

Что же касается степени защиты устанавливаемого оборудования, то для этих помещений оно должно соответствовать следующему пункту ПУЭ:

Розетки внутри моечной и парилки запрещены следующим пунктом:

Требования к лампам в пожароопасных зонах и минимальная степень их защиты в следующих пунктах ПУЭ:

Напоследок упомянем пункт, касающийся выравнивания потенциалов:

Особенность парной

Парная в бане – это одновременно самое жаркое и влажное помещение. То и другое существенным образом сказывается на требованиях к электропроводке.

ВАЖНО! Самый главный запрет – внутри стен и по их поверхности в парной не должно быть никакой проводки. Она вся делается снаружи этого помещения, а внутрь вводятся исключительно разъемы для подключения освещения.. Да, внутри парилки обычной бани из электрических приборов – только осветительные

А выключатели для ламп – снаружи

Да, внутри парилки обычной бани из электрических приборов – только осветительные. А выключатели для ламп – снаружи.

Чтобы провести провода через стену используются металлические гильзы. Это единственный допустимый случай использования металлических трубок внутри стен.

Никаких розеток внутри парилки, как вы видели выше, делать нельзя. Силовые установки типа электропечи – в следующей главе.

Особенность бани с электропечью

Электрика в бане с электропечью дополняется группой проводов, которые предназначены для силовых установок. В принципе, у вас может быть кирпичная или железная дровяная печка, но если вы поставите в бане стиральную машинку, то силовую группу создавать все равно придется – в нее входят все приборы за исключением осветительных.

ВНИМАНИЕ! Так как рассчитывать мощность печки следует из расчета 1-1,5 кВт на кубометр пространства, то мы получаем вполне приличную нагрузку даже для условной парной 2х2х2 метра – 8-12 кВт.

Обычно электропечи уже снабжены питающими шнурами с достаточной степенью защиты от высокой температуры. Поэтому достаточно просто вывести шнур питания за пределы парной и подключить к розетке (с заземлением!) в смежном помещении.

Помимо этого рекомендуется создать отдельный контур заземления для всего помещения парной, в которой установлена электропечь. Делается это на этапе строительства, во время работ с гидроизоляцией пола. На гидроизоляцию должна быть положена стальная сетка, а по периметру проложена стальная полоса. Позже полоса сваривается с сеткой и делается вывод на ноль электрощитка.

СОВЕТ! Если поставите дифавтомат на 30 мА в щитке, то можно подключать печь к сети напрямую. В противном случае вам понадобится устройство, которое будет отслеживать перегрев парилки или короткое замыкание.

Под вагонкой

По правилам ПУЭ, если вы еще помните, в деревянных строениях настоятельно рекомендуется делать открытую проводку. Однако вагонка используется и в деревянных, и во всех остальных банях – привычны мы к деревянному интерьеру.

Поэтому давайте условимся, что электропроводка в бане под вагонкой уместна только в том случае, если она построена не из сруба или бруса. Предположим, что у нас кирпичная или блочная баня.

В этом случае скрытая проводка допускается, как и использование пластиковой гофры (на всякий случай уточним, что есть негорючие разновидности гофры).

Есть еще металлическая, применение которой строго не рекомендуется во влажных помещениях согласно ПУЭ. Но тут надо думать: с одной стороны, в бане везде(!) повышенная влажность во время процедур, с другой стороны – ее не сравнить с влажностью в моечной или парилке.

Поэтому, если металлический рукав под штукатуркой, которая под вагонкой, а само помещение – не моечная и не парная, то почему бы и нет? Особенно, если у вас хорошо сделана вентиляция, и промежуток между стеной и вагонкой нормально проветривается.

Обычно проводку в кирпичных или блочных строениях ведут под слоем штукатурки. Причем слой ее должен быть никак не меньше 10 мм.

Как правильно провести кабель к бане

Проводка пущенная в баню не через сквозное отверстие в бревне считается неверной.

Если баня располагается в непосредственной близко от основного дома, то проблемы не возникнет. Сложнее будет перекинуть провод на отдельно стоящую баню. В таких случаях необходимо выполнить монтаж силового провода к бане от основного электрощита.

По способу монтажа разделяют два способа подведение электропровода к бане: наземный и воздушный. Воздушное проведение более доступное, так как для работы необходимо просто поставить дополнительные опоры в виде столбов. Для линии берется кабель СИП (самонесущий изолированный провод). Натягивать его можно без дополнительной конструкции из тросов, а срок эксплуатации более 20 лет.

СИП кидают по столбам до бани и вводят внутрь через специальное отверстие с металлической трубой или асбестовым изолятором.

Наземный метод протягивания электропровода к бане более сложный и требует материальных и физических затрат. Но зато линию будет не видно и ландшафт не придется портить столбами. Для монтажа берут медный долговечный кабель ВБбШв 3х2,5, бронированный. Допустимо использование не бронированного, но тогда он будет более уязвим и его прячут в специальную защитную металлическую трубу. Зарывают кабель глубиной минимум 700 мм, а места прокладки отмечают, например, кирпичами или декоративным камнем. Это необходимо для упрощения поиска при возможных повреждениях или замене.

Когда провод подведен необходимо правильно установить щиток.

Схема проводки в бане

Прежде чем приступить к созданию схемы, в соответствии с которой будут обустраивать проводку в бане, нужно составить ориентировочный план электроснабжения. На нем нужно отобразить все элементы, выступающие в качестве потребителей электричества:

  • насосы и водонагреватели;
  • стиральная машина;
  • оборудование для СПА;
  • осветительные приборы;
  • электрический пол с подогревом и т. д.

Это необходимо для того, чтобы определиться с количеством точек подключения электропроводки в бане. Стоит заметить, что, ввиду конструкционных особенностей, не рекомендуют располагать некоторые элементы проводки (щиток и выключатели) в помещениях с высоким уровнем влажности (мойка и парная). Кроме того, проводка должна быть удалена от нагревательных элементов, печи или дымохода минимум на 80 см. Это обязательное требование безопасности в бане.

В любом случае, схема проводки в бане своими руками может иметь самый разнообразный вид. Все зависит от конструкции, количества приборов-потребителей электричества. Самое главное – соблюдать обязательные правила безопасности при прокладке электропроводки в бане.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

7 + четыре =

Adblock
detector
