Монтаж трубы в бане через потолок

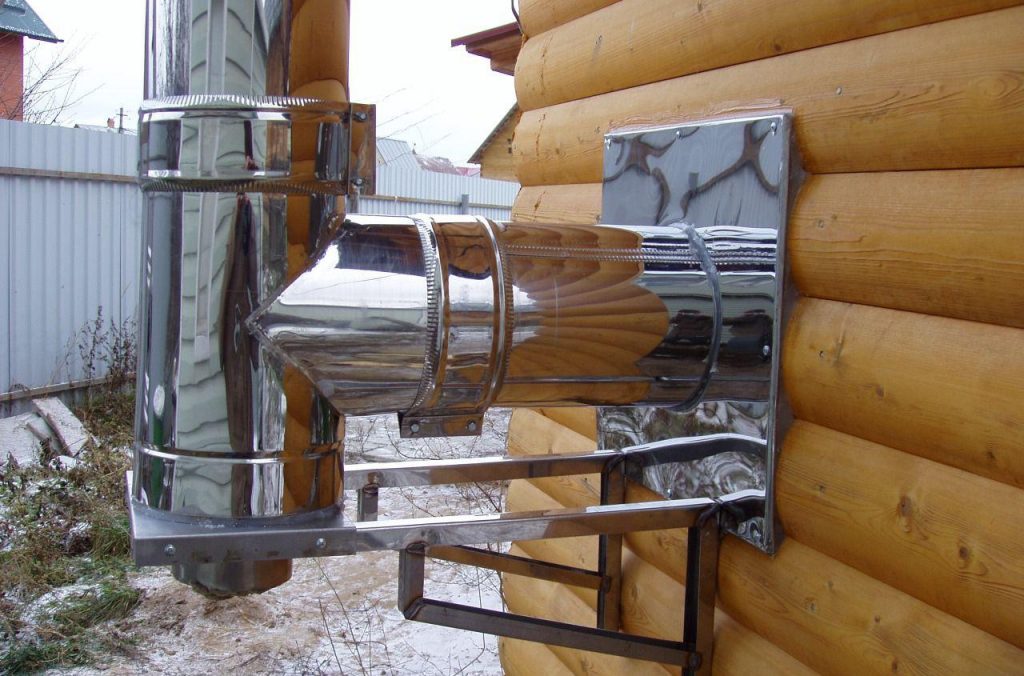

Наружный дымоход

В этом варианте дымоход проходит не через потолок — он выводится наружу через стену, а затем идет вверх. Такая конструкция имеет существенные достоинства, среди которых:

  • простота монтажа;
  • безопасность;
  • влагозащищенность.

Дымоход для бани наружный

Во время ее сооружения на чердаке и в крыше не придется устраивать изолированные переходы. При этом риск попадания воды внутрь помещения будет сведен к минимуму, так как не будет зазоров между трубой и покрытием кровли.

Схема дымоходов

Однако в таком дымоходе довольно быстро конденсируется влага. Чтобы свести проблему к минимуму, трубу нужно очень хорошо утеплить. Другой недостаток наружного дымохода — находясь снаружи помещения, он не прогревает внутреннее пространство бани. В результате расход топлива значительно возрастает.

Слева – внутренний дымоход, а справа – внешний

Устройство кирпичного дымохода

Если вы не обладаете большим опытом создания дымоходов из кирпича, вам лучше не рисковать и выбрать простой, стандартный, проверенный временем вариант конструкции.

Цены на комплект дымохода

комплект дымохода

Правила устройства печной трубы из кирпича

Такая дымовая труба состоит из пяти основных частей:

  • надсадная труба с задвижкой — та часть дымохода, которая идет прямо от печи;
  • распушка — расширение дымохода на 30-40 см, которое начинается за 5-6 рядов до потолка;
  • стояк — часть дымохода, выходящая в чердачное помещение;
  • выдра — расширенная часть, которая предотвращает попадание осадков в щели между покрытием кровли и самой трубой;
  • шейка с оголовком — верхняя часть дымохода.

Сверху на шейку можно установить колпак или дефлектор, который защитит трубу от попадания дождя, снега и мусора. Также эта конструкция улучшит тягу.

Элементы кирпичного дымохода

Для сооружения трубы подойдут огнеупорные или обычные полнотелые кирпичи. Класть их можно на состав, изготовленный из смеси цемента и песка или цемента и извести. На участке, где температура будет наиболее высокой, надо использовать огнеупорную глину. Чтобы подготовить такой состав, необходимо взять шамотный порошок и развести его с водой и песком в большой емкости, для этого отлично подойдет 10-15-литровый бак. Консистенция готового к использованию раствора должна быть такой, чтобы он не стекал с мастерка и не прилипал к нему, а медленно сползал, не оставляя следов.

Типы проходных узлов через потолок

Во время устройства выходного отверстия для дымоходной трубы своими руками обнажаются материалы «пирога» перекрытия, которые также начинают испытывать действие жара. Их необходимо защитить, а помимо этого, правильно закрепить трубу в правильном положении. Именно для этой цели используют потолочную разделку, которую еще называют узел прохода.

Самый простой способ решения проблемы вывода дымохода через потолок — приобрести проходной узел промышленного изготовления. Он выглядит как коробка, выполненная из металла или минерита, имеющая закрепленную с одной стороны пластину из нержавеющей или оцинкованной стали. В центре этого узла располагается отверстие, куда вставляют сэндвич. Пластина, которая будет крепиться со стороны помещения, поможет закрыть отверстие в потолке, выступая здесь в роли декоративного элемента. Еще она выполняет функцию опоры для теплоизолятора, который используют для заделки пространства между трубой и балками перекрытия.

Все специалисты сходятся во мнении относительно выбора подходящего материала для изготовления проходки в бане. Это должна быть только нержавейка. Объясняется это тем, что преобладающие в парной температуры в результате воздействия заставляют материал выделять вредные вещества. В случае же использования нержавейки подобная опасность для здоровья исключена.

Сделать проходной узел своими руками довольно просто. Если в бане потолочная конструкция уже присутствует, но выполнена без учета прохода трубы, то в выбранном для узла месте проделывают квадратное отверстие сечением на 12 см меньше декоративной панели. На балки и доски укладывают слой утеплителя. Если есть возможность, можно дополнительно закрепить полосы минерита, базальтового или асбестоцементного картона. Также подойдет и полоса изоляции из каменной ваты. Иногда может понадобиться сделать подбивку утеплителя полосами металла.

Что же касается особенностей монтажа в бане трубы на печь своими руками, приспособление нужно надеть на прямой участок, который будет проходить на пересечении с перекрытием. От исполнителя требуется только приподнять узел прохода на необходимую высоту. Под края устройства, которые будут находиться на одном уровне с досками потолка, нужно подложить полосу утеплителя, а затем выполняют финишное крепление с помощью саморезов. Очень часто фабричные проходные узлы уже имеют перфорацию под саморезы, поэтому проводить их подготовку перед монтажом не потребуется.

Проходные узлы для дымохода в бане могут иметь различную форму. В некоторых случаях по периметру отверстия для дымохода встраивают металлический цилиндр. В этом случае края декоративной пластины будут выходить за цилиндр на достаточно большое расстояние. Если планируется использовать проходной узел подобной формы, то отверстию всё равно необходимо придать квадратную форму. Допустима здесь и круглая форма, но тогда придется выдержать расстояние между его краем и трубой 130 мм при наличии изоляции на трубе либо 250 мм при ее отсутствии.

В процессе реализации этого варианта вы должны обратить внимание на следующее: площадь пластины должна быть достаточной для того, чтобы она смогла закрыть все отверстие целиком. При использовании узла подобной формы нужно защитить дерево не только утеплителем, но и металлическими полосами

Иногда в бане могут использоваться проходные узлы без цилиндра вокруг трубы, но при этом у них могут присутствовать по периметру наружные бортики. Чаще всего они делаются из металла, хотя встречаются и изделия из минерита. При использовании узла с металлическими бортами необходимо оббить края отверстия в потолке утеплителем, например, базальтовым картоном. Если же бортики выполнены из минерита, то подобную операцию выполнять не придется, поскольку материал обладает хорошими теплоизолирующими свойствами.

Кладка трубы из кирпича

Кладка дымохода из кирпича

Шаг 1. Первым делом найдите или подготовьте самостоятельно подробную схему кладки.

Схема для выбора высоты дымовой трубы

Шаг 2. Затем выполните из кирпича или армированного бетона фундамент для печи, возведите саму каменку. Высота фундамента должна составлять не меньше 30-40 см, а ширина — на 15-20 см превышать ширину дымохода.

Шаг 3. После этого соорудите сам дымоход, последовательно сделав все его части — надсадную трубу, распушку, стояк, выдру и шейку с оголовком. При этом в надсадную трубу нужно установить задвижку.

Технология кладки дымовой трубы. Сечение, материалы

Самостоятельная кладка печной трубы из кирпича

Порядовка кладки

Шаг 4. На участках, где дымоход проходит через потолок и через крышу, выполните разделку и проложите один из утеплителей, которые были перечислены выше.

Проход кирпичной трубы через потолок

Видео — Кладка распушки

Печная труба на крыше

Кладка стояка

Шаг 5. Если дымоход располагается возле стены, для повышения надежности и долговечности конструкции его стоит зафиксировать. Крепления можно установить через каждые 30 см.

Шаг 6. Внутреннюю поверхность трубы лучше отделать штукатуркой. Благодаря этому она станет гладкой, в результате на ее стенках будет оседать гораздо меньше сажи. Также после окончания основных работ можно побелить дымоход снаружи.

Шаг 7. Последний верхний участок дымовой трубы, который возвышается над уровнем крыши, надо утеплить, а затем провести его финишную отделку. Для этого можно использовать облицовочный кирпич.

Чтобы получить качественный результат, внимательно следите за толщиной швов. Они должны быть одинаковыми на всем протяжении трубы. Оптимальная толщина такого шва при сооружении дымохода в бане — 15 мм. Опытные печники могут делать работу довольно быстро, но вам торопиться ни к чему — тщательно следите, чтобы кладка происходила кирпичик к кирпичику по заранее найденной или подготовленной вами схеме. Стенки хорошего дымохода должны быть идеально ровными, все углы — идеально прямыми. Чтобы получить такой результат, нужно использовать отвес, уровень и другие инструменты. Если подойти к работе серьезно и не спешить, у вас все получится, даже если раньше вы никогда не выполняли подобную работу.

Работы при монтаже сэндвич труб в бане

Несмотря на то, что сэндвич трубы имеют слой изоляционного материала, при прохождении через деревянные стены/потолок необходимо делать специальные проходы, которые будут дополнительно изолировать разогретую трубу от пожароопасных элементов. Все дело в том, что температура возгорания древесины 300оС, а при горении температура в топке может достигать 800-1000оС. Такой температуры воздух легко разогревает металлические трубы до критических для древесины температур. По этой причине, специальные проходы обязательны.

Внешний вид проходного узла для сэндвич-труб

У производителей элемент перехода через деревянную стену/потолок/кровлю называется «проходной патрубок». Чаще всего он из металла, но есть варианты из минерита.

Проходной узел из минерита

Можно сделать этот узел самостоятельно, но нужно знать, что расстояние от трубы до ближайшей пожароопасной части не должно быть меньше 13 см. Если вы хотите перестраховаться, то делайте этот зазор еще больше. Внутреннее пространство переходника заполняется песком/керамзитом/минеральной ватой на ваш выбор. Наиболее популярный и дешевый наполнитель – песок. Потому в народе это узел называют еще «песочницей». Но песок или керамзит можно насыпать только в том случае, если проходной узел устанавливается на потолке.

Один из вариантов устройства прохода дымохода через потолок. Тут использован самодельный проходной узел из минерита, заполненный базальтовой ватой

При установке проходного узла в стену (часто из парилки трубу выводят в предбанник, а уже оттуда вверх,  через потолок и кровлю) выход практически единственный – заполнить короб минеральной ватой, но только базальтовой а не стекловатой – у них разная переносимость высоких температур. Да и при покупке базальтовой ваты выбирайте те марки, которые переносят температуры до 1000оС.

Схема организации дымохода из парилки на улицу через стену

Если вы хотите перестраховаться (в пожарной безопасности это совсем не лишнее) между переходным узлом и деревянными конструкциями также можно проложить слой теплоизолирующего негорючего материала. Некоторые мастера настоятельно рекомендуют не пренебрегать этим дополнительным слоем теплоизоляции – расход и затраты невелики, а иногда такие меры спасают положение.

Так выглядит готовый проход трубы через потолок бани

После того как проходной узел подготовлен, нужно определить место, где труба будет врезаться в потолок. Можно поставить трубу на печь, проверить ее вертикальность (обязательное условие нормальной работы дымохода), отметить место входа трубы, разметить отверстие по габаритам проходного узла. Затем вырезать кусок потолка (стены) и можно приступать к монтажу дымохода и сэндвич трубы с проходным узлом.

Так выглядит готовый проход трубы через потолок бани

Монтаж сэндвич трубы в бане начинают от печки, т.е. снизу вверх. Трубы, тройники, колена скрепляют, используя хомутики. Для обеспечения герметичности швов используя герметики (их рабочая температура должна быть не менее 1000оС). Все тройники и разветвители крепятся к кронштейнам, прямые участки трубы также фиксируются на кронштейнах не реже, чем каждые 200см.

Проходное устройство через потолок — вид счердака

В месте, где проходной узел входит в потолок, часто образуются щели. Для маскировки этого недостатка и повышения уровня пожаробезопасности, используют металлический лист (нержавейку), под который (между листом металла и потолком) также прокладывают слой теплоизолятора.

Для герметизации дымоходной трубы при проходе через кровлю, можно использовать мастер-флэш, который выпускается различных цветов (черный, зеленый, коричневый и т.д.). Более наглядно об установке сэндвич-труб, вы можете посмотреть в видео.
