Потолочно проходной узел для бани

Пошаговое руководство по установке

Если вы не обладаете достаточным количеством навыков в данной сфере, то лучше остановиться на строго вертикальном дымоходе с разделкой трубы на потолке бани. Производится монтаж по следующему алгоритму:

  1. Первым делом необходимо приобрести материалы, которые понадобятся в процессе. К ним относятся: непосредственно трубы правильного диаметра, хомуты, резиновые прокладки для гидроизоляции, керамзит, зонт, огнеупорный асбест;
  2. Прежде, чем установить печь, поверхность за ней шлифуется при помощи огнеупорного асбеста;

После установки печной конструкции, переходим к монтажу ппу дымохода в бане. Для этого на печной патрубок устанавливается шибер, который является первичной частью дымохода, оснащенной специальной задвижкой. Он служит для регулировки силы тяги в дымоходе. Если задвижка будет наполовину закрыта, то сократится поток проходящего воздуха, в связи с чем тепло в бане будет сохраняться дольше;
В заранее определенном месте на потолке выполняется чертеж будущего отверстия. Его диаметр должен превышать диаметр дымохода. Далее по готовому чертежу вырезается проем для трубы. Настоятельно рекомендуем вам обустроить металлический короб, при помощи которого дымоход будет врезаться в перекрытия. После того, как труба проведена через данный узел, он плотно засыпается керамзитом или укладывается базальтовой ватой. Часть потолка, наиболее приближенная к трубе, зачищается огнеупорным асбестом;
Далее по тому же принципу, что и в случае с потолком, вырезается отверстие в кровле. Для того, чтобы аккуратно провести трубу через стропильные ноги, используются отводы

Важно помнить о безопасности, поэтому если материал, которым устлана крыша, горюч, место вывода обеспечивается защитой металлическим или асбестовым листом;
Когда выведение трубы через кровлю выполнено, поверх нее необходимо прикрепить резиновый плотный уплотнитель, служащий гидроизоляцией дымохода. Уплотнитель обрабатывается огнестойким герметиком, дабы попадание влаги внутрь было полностью исключено;
Составные части дымохода необходимо устанавливать до тех пор, пока вы не достигнете нужной высоты конструкции

После этого на верхушку трубы крепится специальный зонт, который именуют «грибком», чтобы защитить ее от попадания различных атмосферных осадков, мусора и древесных веток.

Информация. Ключевая особенность качественно обустроенного дымохода состоит в том, что даже через 7-8 часов после топки бани в помещении остается жар.

Выведение трубы через крышу

Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:

  • проходы через кровельный пирог должны быть пожаробезопасны;
  • подкровельное пространство должно быть максимально защищено от проникновения влаги.

Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.

Профессионалы рекомендуют избегать оборудования проходного элемента в ендове (место схождения двух скатов с внутренним углом), так как в этой точке установить кровельный проход особенно тяжело. В результате дождей и снегопадов место примыкания может не справиться с влагой и как результат, кровля даст течь.

Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки

Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.

Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.

Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.

Ряд правил крепления прохода

Чтобы выполнить правильный монтаж металлического дымохода к стене, необходимо руководствоваться простыми правилами:

  1. В отношении трубы с тройником и конденсатоотводом в ее нижней части лучше всего использовать специальный кронштейн.
  2. При установке секций одну в другую дымоход следует крепить к стене посредством хомутов через каждый метр.
  3. Нужно следить за тем, чтобы крепления не совпадали со стыками секций.
  4. Обходя свес кровли, необходимо применять колена, угол которых только 30° либо 45°.

Если монтаж водосточной системы еще не был выполнен, то следует оставить место для прокладки желоба при помощи крепежа подходящей длины.

Можно ли сделать дымоход в маленькой бане, не дырявя крышу

Здравствуйте! Я хочу сделать небольшую парилку, 4–5 квадратов. Не хочу дырявить крышу. Можно ли дымоход вывести сразу в стену, а потом наверх?Олег

Ответ эксперта

Здравствуйте, Олег!

Дымоход, который Вас интересует, называется внешним (или приставным) и широко используется европейскими и американскими строителями. В России же предпочитают внутренние дымоходы – они позволяют увеличить теплоотдачу печи и соответствуют отечественным архитектурным традициям.

Для вывода трубы через стенку используются специальные колена, или, по-другому, отводы с изгибом под различными углами, что позволяет выполнить монтаж наиболее удобным способом. С внешней стороны на горизонтальный или наклонный участок устанавливают тройник, к одному отводу которого подключают вертикальную часть, а второй закрывают заглушкой и в дальнейшем используют для чистки канала от сажи и нагара. Для крепления дымохода в вертикальном положении используются специальные держатели-хомуты.

Для правильного обустройства приставного дымохода рекомендуем прислушаться к рекомендациям опытных печников:

  • чтобы избежать падения тяги, а также уменьшить сажеобразование, длина горизонтального участка не должна превышать 1 м;
  • верхний срез трубы необходимо защитить оголовком, который защитит газоход от осадков;
  • наружную часть дымохода обязательно утепляют – это предохранит образование конденсата и нормализует тягу в зимний период;
  • использование круглых труб предпочтительнее, чем прямоугольных, в силу того, что первые создают меньшее сопротивление движению разогретых газов;
  • площадь сечения дымохода должна соответствовать мощности теплового агрегата;
  • в месте прохождения трубы через стену необходимо установить противопожарную разделку. Стыки внутри разделок не допускаются.

Мы же, в свою очередь, рекомендуем горизонтальный участок обустраивать под потолком. Таким образом, самая разогретая часть дымохода будет находиться внутри помещения, отдавая дополнительное тепло. Кроме того, на этом участке нередко устанавливают водяной теплообменник, с помощью которого получают горячую воду.

Как видите, правильно спроектированный наружный дымоход позволяет извлечь те же выгоды, что и внутренний, и при этом не требует, как Вы говорите, «дырявить крышу», хоть и имеет небольшое усложнение в части конфигурации.

stroy-banya.com>

Другие статьи

Понятие тяги

Нельзя допускать возникновения в дымоходе капельного конденсата, который постепенно разрушает внутреннюю поверхность канала. Особенно это случается в холодное время года, когда наблюдается значительное снижение температуры наружного воздуха. Процесс выпадения капель влаги в дымоходе также служит причиной нарушения нормальной тяги. Снижение скорости прохождения газов от продуктов горения происходит не только при внутреннем образовании конденсата, на силу тяги влияет влажность наружного воздуха, которая может иметь различные значения в зависимости от погоды. Игнорировать этот показатель поможет дефлектор, установленный над дымоходом.

Металлический узел

На сегодняшний день широкое распространение получили трубы типа «сэндвич». По сути, это два металлических цилиндра разного диаметра, вставленные один в другой.

Но как все сделать? Работа будет проводиться следующим образом:

  1. Для начала необходимо приобрести готовый металлический проходной патрубок, который иначе зовется коробом в силу характерной формы куба. Его также можно изготовить самостоятельно из оцинкованного железа с учетом диаметра трубы и толщины материала перекрытия. При этом диаметр отверстия должен быть чуть меньше размеров дымохода потолочно-проходного узла.
  2. На следующем шаге необходимо подготовить патрубок к монтажу. В силу тонкости металла он не способен изолировать нагревающийся дымоход от горючего материала. Для этого можно использовать базальтовое волокно с фольгированной поверхностью. Оно наклеивается на внутренние стенки короба, а также на те части, которые будут соприкасаться с перекрытием.
  3. На потолке намечается место, которое впоследствии выпиливается лобзиком.
  4. Теперь можно производить установку короба.
  5. На потолке следует закрепить специальную металлическую панель (зачастую из нержавейки) с вырезанным посередине отверстием, причем его диаметр должен соответствовать размерам окружности в коробе.
  6. На завершающем этапе обустройства потолочно-проходного узла следует оформить дымоход на полу второго этажа (если это дом) либо чердака (будь то одноэтажный дом или баня). Это делается при помощи той же панели или металлического листа с вырезанным отверстием посередине.
  7. Расположение трубы нужно рассчитать таким образом, чтобы стык ее двух частей не пришелся на внутреннюю полость короба, который уже располагается в перекрытии. Он должен находиться ниже либо выше.

Как ранее уже было отмечено, вместо базальтового волокна лучше использовать другие материалы – песок (хотя тоже не лучший вариант), глину, керамзит.

Материал послужит не только в качестве утеплителя, но и будет хорошим теплоизолятором.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

  1. Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
  2. Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
  3. По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
  4. Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
  5. В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Особенности прохода для кирпичного дымохода

Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций

Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком

Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:

  • устраивают защиту для крае из металлических полос или минерита;
  • обшивают вход со стороны жилого помещения металлическим листом;
  • заполняют пустоты в зоне чердака или второго этажа теплоизоляционным, устойчивым к высоким температурам материалом;
  • маскируют разделку со стороны чердака или второго этажа металлическим листом.

При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.

Сооружение перехода через перекрытие

Рассмотрим, как сделать дымоход в бане через потолок. Это можно осуществить двумя способами.

  • Использовать готовую разделку;
  • Смонтировать проходной узел своими руками.

 Применение готовой разделки

Для того, чтобы полноценно защитить элементы кровли от воздействия высоких температур, возникающих при прохождении по дымоходу продуктов горения, а заодно закрепить трубу в необходимом положении, используется так называемая потолочная разделка.

Чтобы соорудить проход дымохода через перекрытие, необходимо приобрести проходной потолочный узел для дымохода в строительном магазине. Он представляет из себя короб, выполненный из минерита или металла, соединенного с пластиной из нержавейки. В центре конструкции имеется отверстие, в которое помещается сэндвич. Такое устройство выполняет, помимо прочего, еще и декоративную функцию. Пластина, прикрепленная к нему, закрывает потолочное отверстие, придавая ему более эстетичный вид. Кроме того, на эту пластину опирается утеплитель, которым заполняется место между элементами перекрытия и трубой.

Они бывают двух видов:

— с изоляцией, выглядящий как две пластины в сочетании с изолированной трубой;

— без изоляции, представляющий из себя короб, изготовленный из металла, который предстоит заполнять изоляционными материалами собственноручно и отверстие, предназначенное для установки труб.

Разделки встречаются разных форм. Иногда они выглядят как металлический цилиндр, в таком случае пластина значительно превосходит его по габаритам. Если используется такое устройство, а потолочное отверстие имеет квадратную форму, то все равно необходимо соблюсти все перечисленные параметры, требуемые для обеспечения пожарной безопасности конструкции. При этом необходимо усилить защиту деревянных конструкций бани при помощи полосок металла.

https://youtube.com/watch?v=OloeKgcB2Yo

Установка готового переходника

  • Вырезать отверстие в потолке, учитывая габаритные размеры разделки;
  • При необходимости осуществить утепление;
  • Установить проходной узел дымохода в перекрытие;
  • Подвести трубу к потолку, при этом её длина должна быть на 100-150 мм меньше высоты;
  • Присоединить участок трубы, расположенный сверху крыши;
  • Произвести герметизацию всех стыков, возникших при осуществлении прохода дымовой трубы через деревянное перекрытие.

Установка переходника, выполненного собственноручно

Можно осуществить проведение дымохода через потолок в бане и без заводских узлов.

Рассмотрим, как изготовить потолочно проходной узел своими руками. Для этого потребуется:

— дымоходная труба;

— материал, выбранный для термоизоляции прохода трубы через потолок бани;

— пластины из металла.

Труба в бане через потолок и крышу устанавливается, следуя описанным ниже рекомендациям.

  • Вырезать в перекрытии отверстие, превышающее размер трубы на 13-18 мм;
  • В сделанное отверстие выводится один край трубы;
  • Изнутри помещения на потолок накладывается пластина;
  • Осуществляется утепление прохода дымохода через потолок. Оптимальным является изготовление теплоизоляции потолочно проходного узла из минерита.
  • Пространство, оставшееся между потолком и пластиной, необходимо также заполнить слоем утеплителя.
  • Пластина крепится с помощью саморезов.

Обдумывая, как установить трубу в бане через потолок, обязательно уделите внимание такому немаловажному фактору, как выбор подходящего места для прохода перекрытия для дымохода. Основная функция переходника — защита от возгорания

Основная функция переходника — защита от возгорания

Его можно установить либо прямо на коньке, обеспечив при этом хорошую тягу и отсутствие скопления осадков; либо рядом с коньком.

Разделка дымохода, установленная своими руками, потребует несколько больше времени, чем приобретенная в магазине, но поможет сэкономить средства, столь необходимые при строительстве.

Устанавливая разделку в потолочно – кровельное перекрытие, мастера часто сталкиваются с такой сложностью, как необходимость сделать дымоход в бане через потолок строго вертикально, разместив его при этом по центру прохода. Для этого можно порекомендовать использовать отвес. Его поднимают наверх и опускают в центр дымохода. Эту точку отмечают на потолке и используют в качестве соответствующей отметки перед тем, как сделать проход трубы через потолок бани.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

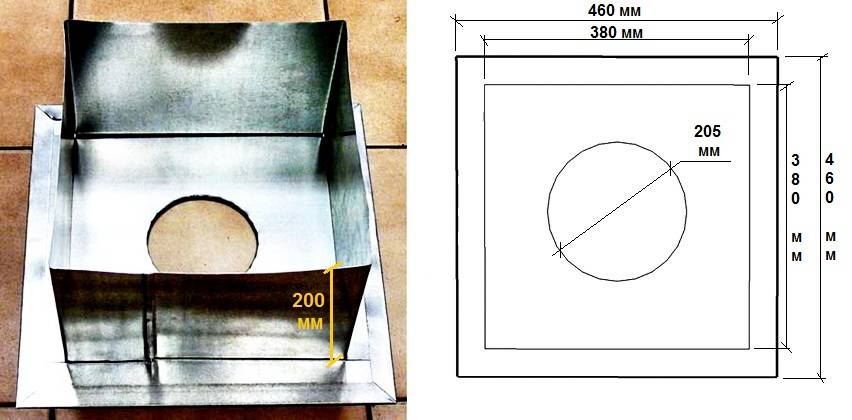

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции

При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Проход трубы через дымоход без фабричного проходного узла

Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.

Изготовить узел прохода через потолок можно своими руками

Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться. Затем снизу (от потолка) труба подшивается негорючим материалом

Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен

Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен.

Изготовить узел прохода через потолок можно своими руками

Установка узла

Подготовив окно в перекрытии, можно приступать к установке потолочно-проходного узла.

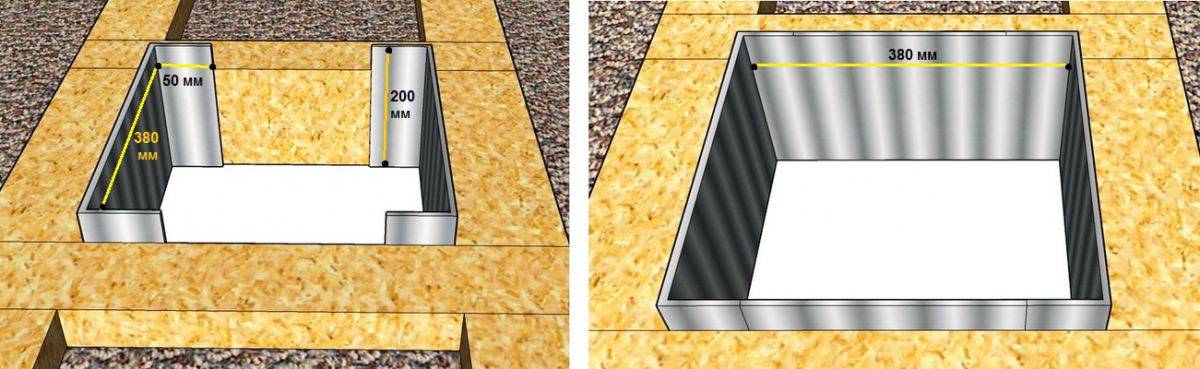

В вырезанный проем устанавливается металлический или минеритовый короб. Фиксируется конструкция с помощью покупных или штатных крепежных изделий (болтов, саморезов), которые прикручиваются непосредственно к потолку.
