Как сделать трубу в бане через потолок

Какие материалы устойчивы к высоким температурам?

Во время разогрева печи температура достигает критической отметки, поэтому древесина может воспламениться от прямого контакта с раскаленной трубой, что приведет к печальным последствиям.

Чтобы избежать пожара, нужно создать изолирующий слой из любого негорючего материала. Отлично подойдут для этого:

  1. Минеральная вата. Волокнистый утеплитель из неорганических нитей. Уверенно переносит температуры до 300 градусов Цельсия. Выбирайте марку ПЖ-175 или ППЖ-200, чтобы обеспечить максимальные термоизолирующие свойства. Такие минераловатные изделия изготавливаются по ГОСТ 9573-96 Плиты минераловатные повышенной жесткости и по ГОСТ 22950-95, а также по ГОСТ 21880-94 — маты прошивные.
  2. Минерит. Теплоизоляционный материал состоящий из целлюлозы и известняка на цементной основе представляет собой плотную плиту, способную эффективно противостоять температурам до 150o C. Максимальная температура нагрева, которую может выдерживать минерит достигает 400 градусов.
  3. Базальтовый картон. Плотный экологически безопасный материал толщиной 5 мм, который уверенно защищает выдерживает температуры вплоть до 900o C.
  4. Асбестокартон. Также позволяет создать отличную защиту от огня. Имеет толщину до 10 мм. Не теряет своих свойств в течение долгих лет. Единственным недостатком является выработка токсичных паров при нагреве, что является критичным фактором для использования в бане.

Если вы хотите провести начальную облицовку торцов перекрытия и уже точно провели все замеры и сделали отступы, то можно также задействовать слабогорючие материалы, среди которых:

  1. Стекломагниевый лист – стандартный вариант не подходит для защиты древесины, поэтому выбирайте продукцию премиум класса.
  2. Огнеупорный гипсокартон – по характеристикам отличается от стандартного ГКЛ тем, что обладает усиленным сцеплением слоев и армированием с внутренней стороны. Поэтому огнеупорный гипсокартон обладает защитой от критических температур и не воспламеняется даже если его бросить в огонь на 15 минут.

Если вы хотите создать дополнительный слой термоизоляции дымохода, то отдайте предпочтение базальтовой вате. Она не деформируется и не теряет качество даже при температуре 1000 градусов Цельсия.

Для защиты короба при проходе трубы сквозь потолок следует проложить базальтовый картон. Чтобы сэкономить, но не потерять в качестве, можно засыпать глиной проходной короб. Уберечь потолок от повышенной температуры на участке крепления короба поможет металлический лист с бортами с содержанием глины (равномерное распределение с толщиной до 2,5 см).

Как провести дымоход через потолок своими руками

Начинать желательно еще на стадии проектирования. Расположение печи нужно сопрячь с положением потолочных балок и стропил кровли. В этом случае не придется вообще ничего переделывать. Тогда же принимается решение о размере ППУ. Если делать «по ГОСТу», то есть 38 или 50 см от голой трубы, то вписать между потолочными балками без подреза будет, скорее всего, невозможно. Если же воспользоваться далекими от ГОСТа магазинными вариантами ППУ, то ничего подрезать не понадобится даже при стандартном шаге балок в 60 см.

Однако мы все же приведем рисунок, показывающий как правильно подрезать потолочную балку, которая мешает прохождению ППУ

На всякий случай уточним, что аналогичная конструкция используется и для подреза стропилин, но в этом случае необходимо делать соседние с подрезанной стропилины двойными (на всю длину). Как сделать трубу в бане через потолок

Те, кто по какой-то причине не хотят делать отверстие ровно над печкой, могут сделать или L-образный дымоход, который выведет трубу в другое место потолка, или вывести ее же под наклоном в 45 градусов – разница определяется величиной смещения – если оно больше метра, то делается наклонный вариант, если меньше – L-образный. Нужно лишь потом дать надежную опору дымоходной трубе, чтобы она удерживала вертикальное положение.

Но это техническое решение, а вот насколько оно хорошо для парной – это другой вопрос. Если честно, то совсем не хорошо. И лишнее ИК-излучение от дополнительных метров дымохода здоровья посетителям не прибавит, увы.

СОВЕТ! Чтобы не пришлось так мучиться, наложите на план пола с фундаментом для печи план кровли – сразу будет видно, куда попадет дымоход. На этой стадии можно подкорректировать сам план.

Итак, подготовка к проходке желательна еще до финальной подшивки потолка. Если все правильно рассчитано, вам останется только вырезать кусок вагонки с парозащитой, утеплителем и гидрозащитой. Ну, если положили черновой и чистовой пол на втором этаже, то их тоже. Но балки останутся целыми.

Вырезать можно тем, что есть под рукой, например, электролобзиком.

Далее нужно выбрать, что именно вы будете отделывать минеритом или силикатом кальция, или базальт-картоном – короб снаружи или стенки отверстия. Допустимо и то, и другое. После крепления плитного утеплителя короб вставляется в отверстие и закрепляется снизу на саморезы.

ВАЖНО! Центр отверстия в потолке должен совпадать с центром трубы. Для этого следует воспользоваться отвесом и совместить центры.. Снизу монтируется труба

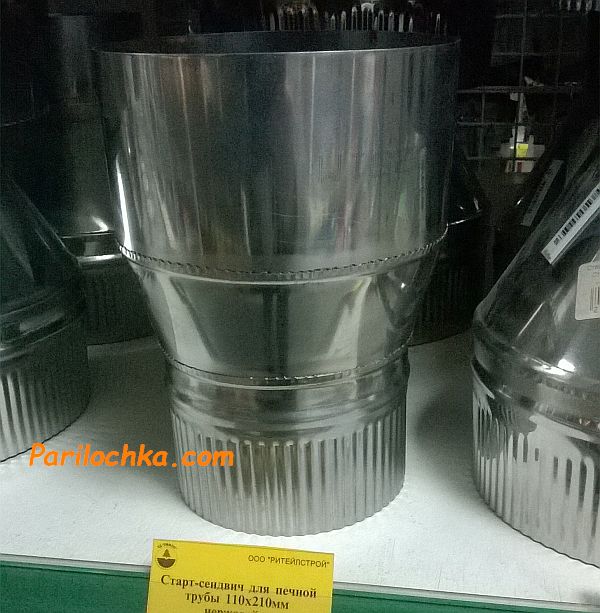

Если выбрали сэндвич, то сначала надеваете на патрубок печи монотрубу, не забывая фиксировать все соединения высокотемпературным герметиком. Ближе к потолку на монотрубу надевается старт – это переходник на сэндвич. Уже сэндвич продевается через отверстие ППУ

Снизу монтируется труба. Если выбрали сэндвич, то сначала надеваете на патрубок печи монотрубу, не забывая фиксировать все соединения высокотемпературным герметиком. Ближе к потолку на монотрубу надевается старт – это переходник на сэндвич. Уже сэндвич продевается через отверстие ППУ.

Выверяйте вертикали! У трубы должны быть предусмотрены крепления к стене, которые зафиксируют ее в строго вертикальном положении.

После того, как сэндвич продет в ППУ, пространство между ним и стенками короба заполняется другим утеплителем – минватой, керамзитом или керамической ватой. Минвата из этого списка нравится нам менее всего. Керамзит отлично сгодится для бюджетного варианта.

КСТАТИ! Дно короба можно выложить тем же силикатом кальция и им же отделать крышку изнутри.

Закрываем крышку и фиксируем ее на полу чердака саморезами (она выступает за пределы отверстия немного). На этом конкретно проход дымохода через потолок, осуществленный своими руками можно считать завершенным. Дальше – вывод через крышу.

Условия монтажа дымохода через крышу здания

Несколько условий выдвигается и относительно монтажа дымохода. Если труба выходит на улицу через потолок в парной, то необходимо позаботиться о том, чтобы она располагалась минимум в 20 сантиметрах от ближайших балок перекрытия.

Если данное условие не было соблюдено в процессе монтажа дымохода, то есть два выхода из сложившейся ситуации:

  • демонтаж конструкции с последующей ее установкой по всем правилам, что является не самым оптимальным вариантом;
  • использование специальных противопожарных пропиток для древесины, которые позволят увеличить безопасность использования дымохода вблизи с деревянными объектами. Непосредственно от открытого огня защитить древесину можно укладкой слоя минеральной ваты.

Простой способ устройства дымохода

Существует и более простой способ устройства металлического дымохода в бане, который к тому же обойдется гораздо дешевле. Он предполагает использование исключительно обычных однослойных труб, которые идут от печи вверх и выходят через крышу наружу.

Однослойная труба для бани — Как сделать трубу в бане через потолок

Основные особенности такой конструкции:

  • для скрепления различных элементов можно использовать саморезы;
  • в том месте, где труба проходит через перекрытия, ее можно обмотать любым подходящим утеплителем (к примеру, базальтовой ватой) и асбестовым шнуром.

Стальной дымоход для бани. Труба из нержавейки — Как сделать трубу в бане через потолок

Однако такой дымоход не отличается ни долговечностью, ни пожаробезопасностью, и в том случае, если вы хотите получить качественный результат, который будет радовать вас долгие годы, стоит все-таки воспользоваться одним из вариантов, приведенных выше.

Как вывести трубу через крышу

Для организации герметичного примыкания кровли к дымоходу, в этой точке создают внутренний фартук. Для его создания используют нижние планки примыкания. Планки прикладывают к стенкам дымохода, где отмечают ее верхнюю часть. По данной линии болгаркой проделывают штробу. Затем из образовавшейся каемки аккуратно удаляют пыль. Это делают так, чтобы мелкие частички песка и цемента не попали на поверхность гидроизоляции или кровли. В некоторых случаях мелкие песчинки превратятся со временем в абразив, который может серьезно повредить материал кровли.

Нижний фартук начинают устанавливать с нижней стенки, при этом в штробу заводят только одну часть фартука. Аналогично этот элемент крепят по всему периметру дымохода. Отдельные элементы необходимо перекрывать с нахлестом в 15 см. Стыки герметизируются.

Для дымоходов с круглым сечением в строительных магазинах можно приобрести специальные проходные элементы, состоящие из стального листа и колпака-фартука. Их использование позволяет значительно ускорить работы по оборудованию прохода трубы дымохода через кровлю. Купленный или изготовленный фартук следует надежно зафиксировать на крыше. При этом с дымоходом его закрепляют не жестко, так как расширение материала или усадка стропильной системы могут стать причиной повреждения дымохода фартуком (обязательно прочтите: «Проходка кровельная — устройство «).

Проход трубы дымохода через кровлю, детальная видео инструкция:

В месте стыка трубы и фартука устанавливают юбку — стальной хомут, который закрепляют с использованием термостойкой прокладки. Данный подход позволяет существенно улучшить гидроизоляцию кровли в данном месте. По завершению установки фартука, необходимо нанести на все места примыкания элемента и дымохода герметик. Это способствует получению надежного соединения, не дающего протечек. Как сделать трубу в бане через потолок

Правила прохода через перекрытие

Перед тем, как провести дымоход через деревянное перекрытие, необходимо ознакомиться с правилами установки потолочного проходного узла для дымохода своими руками.

  • На выходе из печи устанавливается только металлическая труба с толстыми стенками без теплоизоляции. Это связано с тем, что в этом месте температуры достигают таких значений, которые не способны выдержать минеральные материалы.
  • Труба в бане через потолок и крышу проводится в окружении утепляющего материала.
  • В местах проведения трубы в бане через потолок не допускается наличие стыков при пересечении перекрытий. Они возможны либо ниже, либо выше их;
  • Горизонтальный участок не должен превышать 1м;
  • Максимальное количество колен при проходе дымохода в бане через потолок – три;
  • Проход трубы через потолок в бане не разрешается закреплять жёстким образом.

Изоляция стыков

Сооружая разделку трубы на потолке бани, пользуются герметиками, обеспечивающими прочность стыков и выдерживающими высокие температуры.

Хомуты, используемые в конструкции, должны быть выполнены из такого же материала, что и сам дымоход.

Тщательная обработка прохода трубы через кровлю очень важна. В ином случае возможны следующие последствия:

— проникновение влаги внутрь дымохода может привести к постепенному разрушению конструкции, следствием чего будет являться проникновение дыма между кровлей и перекрытием, а следовательно, увеличит риск возникновения пожара;

— постоянно скапливающаяся внутри дымохода жидкость может привести к образованию грибка и ржавчины;

— нарушение герметичности может привести к увеличению теплопотерь;

— Попадание воды внутрь крыши может привести к гниению стропильной конструкции.

Для дополнительной защиты от попадания воды, используются специальные «фартуки». Они бывают различными: сделанными из металла и благодаря этому жёстко примыкающими к крыше; встроенными заранее в лист, используемый для покрытия кровли; гибкими, изготовленными из пластичных материалов — резина или силикона. Размер этих фартуков нужно выбирать, учитывая диаметр трубы дымохода.

Поэтому герметизация всех стыков является завершающим, но при этом исключительно важным моментом выведения дымохода наружу.

Таким образом, воспользовавшись нашими рекомендациями, как установить трубу в бане через потолок, несложно выполнить эту работу самостоятельно.

Подробнее об установке готовых узлов

Как сделать трубу в бане через потолок. Перед подготовкой к установке необходимо ознакомиться с небольшим сводом правил. Делать это обязательно, ведь одно из них сможет спасти вашу жизнь и здоровье:

В месте выхода трубы из печи ставится только металлическая труба без применения утеплителя, обязательно с толстыми стенами и высотой более 100 см. Объясняется это тем, что на выходе из печи слишком высокие температуры, с которыми не способна справиться ни одна минеральная вата. Свыше 100 см позволяется использовать и сэндвич-трубы;
Труба через потолок проводится только в защитной оболочке, которую просто смастерить самостоятельно;
Стыки могут быть только до или после пересечения перекрытий, но никак не в том же месте

Важно следить за этим;
Суммарная длина горизонтального участка трубопровода может быть не более 100 см;
Трубе необходимо оставить зазор у пересечения с потолком. При больших температурах она способна менять размеры и ей нужно пространство для этого.. Всегда следуйте правилам пожарной безопасности, ведь любая ошибка в таком деле может привести к необратимым последствиям!

Всегда следуйте правилам пожарной безопасности, ведь любая ошибка в таком деле может привести к необратимым последствиям!

Использовать уже готовые конструкции гораздо проще, поскольку их легче монтировать, а также они априори будут выглядеть красиво.

Для установки дымохода в бане через потолок лучше всего использовать систему «сэндвич». Узлы прохода на современном рынке можно найти абсолютно разного устройства.

За основу может быть взята как прямоугольная, так и круглая коробка, которая соединена с листом, выполняющим декоративную функцию и защиту от жара снизу.

По центру находится разъем для трубы, по диаметру которого и определяется узел.

Заводские конструкции выполняются в большинстве своем из нержавеющей стали либо из минерита. В некоторых используется прокладка термической защиты, в некоторых – нет.

Этапы установки:

  1. По краям отверстия в потолке оббивается теплоизоляционный слой;
  2. Все места, в которых устройство может соприкасаться с деревом, обкладывают негорючим материалом, одним из списка выше;
  3. На часть, которая находится в узле прохода, надевают конструкцию. Делается это, доводя последнюю до вырезанного в потолке отверстия. Снизу в потолке готовый узел крепится саморезами, отверстия для которых должны быть предусмотрены разработчиком;
  4. Сверху чердачного перекрытия прокладывается дополнительный слой теплоизоляции;
  5. Если чердачное помещение используется в качестве жилого, то проходную конструкцию декорируют листами из металла. Если нет – оставляют без изменения.

Требования к дымоходам

Есть два основных требования к дымоходу:

  1. Он должен эффективно работать, удаляя продукты сгорания быстро и полностью. Для этого рассчитывают диаметр и длину трубы для конкретной печи. Печь в бане имеет простое устройство с прямым выводом продуктов сгорания (в отличие от комнатной печи, где для максимальной теплоотдачи дымоход имеет извилистые проходы – колодцы). Неэффективный дымоотвод грозит накоплением угарного газа, что является смертельно опасным для человека.
  2. Он должен быть безопасен. Все участки трубы изолируют от стен, потолка, кровли, в зависимости от того как монтируют дымоотведение. Требования пожарной безопасности включают в себя жесткие нормы по расстоянию от легко воспламеняющихся конструкций, соседних строений.

Дополнительные требования заключаются в качественной гидро и теплоизоляции трубы от перепадов температуры и воздействия внешней среды. Для соблюдения всех вышеизложенных требований к дымоходам разработаны нормы и правила монтажа, где указаны точные размеры и расстояния, которые соблюдают на этапе изготовления проекта дымоотвода.

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Как сделать трубу в бане через потолок. Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

  1. Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
  2. Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
  3. Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

Проход трубы через дымоход без фабричного проходного узла

Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.

Изготовить узел прохода через потолок можно своими руками — Как сделать трубу в бане через потолок

Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться. Затем снизу (от потолка) труба подшивается негорючим материалом. Как сделать трубу в бане через потолок

Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен

Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен. Как сделать трубу в бане через потолок

Изготовить узел прохода через потолок можно своими руками. Как сделать трубу в бане через потолок
