Монтаж дымохода в бане

Установка металлической печи с выносной топкой в срубе

Рассмотрим вариант монтажа противопожарной стенки противоусадочной из минерита ЛВ. Особый способ крепления позволит провести монтаж в срубе до его усадки, причем плавающая конструкция крепежных элементов не даст жесткой стенке деформироваться.

Минерит ЛВ

Минерит

Шаг 1. Подготавливаем проем в стене. Выпиливаем его бензопилой по разметке.

Проем в стене

Шаг 2. Внутреннюю поверхность проема обшиваем минеритом. Распиливаем лист минерита на три отрезка. Два вертикальных куска выпиливаем из расчета высота проема минус 10 см. Горизонтальную часть выпиливаем длиной равной ширине проема минус 2 см. Ширина минеритного отрезка должна быть равной толщине бруса или бревна, из которого была построена стена бани.

Шаг 3. Прибиваем на внутреннюю часть по периметру фольгу, а затем минерит. Сначала фиксирум гвоздями вертикальные отрезки, потом горизонтальный.

Шаг 4. Необходимо сделать проем в листах минерита, которые будут защищать стену от печного жара. Сквозь этот проем будет проходить выносная топка печи. Делаем замеры выносной топки, после чего сделайте карандашом разметку и распилите лист так, чтобы между выносным каналом и листом оставалось по 3 см с каждой стороны.

Монтаж фольги и минерита. Отделку проема можно выполнять как до,так и после монтажа основных плит огнеупорного материала

Можно поступить иначе – сначала фиксируем лист на стене, а затем выполняем пропил проема для выносной топки.

Крепление минерита на стену

Лист зафиксирован, можно выпиливать проем

Шаг 5. Высверливаем в листе овальные отверстия под саморезы. Когда будет происходить усадка, саморезы будут двигаться внутри этих отверстий вниз, при этом лист останется неподвижным. Фиксируем на стене фольгированную изоляцию (степлером), а затем саморезами с шайбой лист минерита (монтируем лист со стороны парной).

Шаг 6. Второй слой минерита крепим с воздушным зазором 3 см. Для этого необходимо приобрести монтажный набор с керамическими или стальными втулками.

Монтажный набор

Высверливать отверстия вновь нужно овальные, но при этом обязательно следим, чтобы крепеж первого и второго листов не пришелся в одну точку.

На фото показана схема монтажа защитного экрана из минерита. Двухслойная обшивка. Если у печи выносная топка, сделайте проем по инструкции

При стыковке двух листов под 90 градусов делаем запилы торцов под 45 градусов для более эстетичного внешнего вида.

После монтажа листов устанавливаем печь на основание. Регулируем ножки, следим, чтобы выносной канал располагался точно в центре вырезанного в минерите проема. Берем фольгированную базальтовую вату и плотно укладываем ее между стенками выносного канала и минеритом. Фольга при этом должна «смотреть» в сторону стальных стенок канала.

Советы

Мастера применяют разные способы монтажа печей и защиты стен. Так, например, в бане из бревна удобнее будет проводить монтаж минерита на обрешетку из дерева. Проведите антисептирование брусков 50х50 мм, просверлите отверстия под саморезы и зафиксируйте стойки обрешетки точно вертикально. Уже к этой обрешетке будет фиксироваться саморезами минерит.

Обрешетка

Если вы планируете изнутри (со стороны парной) закрыть стену минеритом для дальнейшей отделки, например, змеевиком, а снаружи провести отделку портала кирпичом, то стоит провести работу в такой последовательности:

  • со стороны парной зафиксируйте лист минерита;
  • прорежьте отверстие под выносной канал;
  • закрепите горизонтальные направляющие из профиля для гипсокартона. Планки крепите саморезами вверху проема, по внизу и точно над проемом для топливного канала;
  • установите вертикальные стойки обрешетки из профиля, зафиксируйте саморезами через полки;
  • возьмите базальтовую вату и уложите ее между стойками обрешетки;
  • зашейте проем минеритом (со стороны предбанника);
  • установите печь на свое место;
  • теперь со стороны предбанника закладывайте проем кирпичом (не забывайте укладывать утеплитель в щели), а со стороны парной проводите декоративную отделку камнем.

Обрешетка и утеплитель

Вид со стороны парной и предбанника

Закрепленный портал печи

Стены и дымоход после отделки змеевиком

Процесс отделки самой печи

На это работы по установке печи не заканчиваются. Обязательно установите бак для воды и теплообменник, если они предусмотрены в конструкции, смонтируйте в соответствии с правилами пожарной безопасности дымоход, подготовьте и уложите камни в сетку.

Правила монтажа дымохода

Места, где осуществляется проход трубы через потолок и прочие строительные конструкции следует рассматривать с учетом того, что изнутри они обшиты деревом, то есть, сгораемым материалом

При этом неважно, из какого материала построена сама стена или перекрытие, достаточно того, что есть горючая облицовка. В целом постулаты прокладки дымоходных каналов звучат таким образом:

  • перед установкой металлической или кладкой кирпичной печи нужно удачно выбрать место, чтобы будущий дымоход бани не попал на несущие конструкции кровли. Нет смысла потом делать лишние повороты трубы, а кирпичный канал и повернуть-то невозможно. Общее число поворотов трубы не должно превышать 3;
  • горизонтальный участок от печки до врезки в вертикальный канал по длине не должен превышать 1 м. Исключение – наклонный под углом 45° газоход, иногда применяемый вместо горизонтального. Но и тут увлекаться не стоит, делайте этот отрезок как можно короче;
  • одностенный металлический дымоход должен отстоять от ничем не защищенных горючих материалов перекрытия на расстоянии 0.5 м. Если сгораемые поверхности закрыть негорючим экраном, то промежуток можно сократить до 38 см. Все требования противопожарных нормативов подробно изображены на рисунке ниже;
  • на том же рисунке показано, как правильно установить дымоход по высоте, чтобы его срез не попал в подветренную зону. Тогда сила естественной тяги значительно снизится;
  • вертикальный газоходный канал необходимо оборудовать системой для прочистки и слива конденсата.

Начиная от чердачного перекрытия одностенную трубу настоятельно рекомендуется защитить теплоизоляционным слоем несгораемого утеплителя, оптимальный вариант – базальтовое волокно. Снаружи изоляция обертывается кожухом из оцинкованной стали. Тогда снаружи трубы не станет появляться конденсат, а чердачное пространство будет защищено от пожара. Когда производится установка дымохода через стену, то соблюдаются такие же отступи, как для прохода сквозь перекрытие.

Основные требования к банным печам

Дымоход для банного котла не только выводит из помещения продукты сгорания, но и обеспечивает оптимальное использование топлива в тепловом агрегате. Вместе с тем правильно устроенный канал для отвода печных газов должен служить гарантией безопасной эксплуатации отопительного прибора. Этот фактор обеспечивается не только правильным подбором материалов и конструкции дымохода, но и организацией инфраструктуры котельного помещения. В нём должна быть достаточная приточная и вытяжная вентиляция, обеспечивающая подачу кислорода для горения печи и вывод продуктов сгорания или самого газа, попавшего в помещение.

Для отвода дымовых газов из бани часто строят наружный пристенный дымоход, т. к. он не занимает места в помещении и обеспечивает лучшую пожаробезопасность

Газовые котлы являются наиболее безопасными при эксплуатации и дешёвыми по сравнению с другими видами тепловых агрегатов. Они не дают запаха от сгоревшего топлива и не оставляют мусора в виде золы или шлака.

Газовые котлы являются более экономичными и безопасными по сравнению с тепловыми агрегатами на других видах топлива

При использовании газового котла в бане нужно придерживаться некоторых рекомендаций:

  1. Если отсутствует подвод газа от центральной магистрали, можно использовать топливо из баллонов. Их нужно размещать вне помещения в специально оборудованном шкафу.
  2. Для безопасной эксплуатации газового агрегата нужно использовать систему автоматического управления, которая будет управлять режимом отопления, а также газовый анализатор на случай протечки.
  3. Основание из огнеупорных материалов для печи должно быть минимум на 10 сантиметров больше её внешних габаритов.
  4. Для устройства газопровода нужно использовать только стальные или медные трубы.

Подробнее об установке готовых узлов

Перед подготовкой к установке необходимо ознакомиться с небольшим сводом правил. Делать это обязательно, ведь одно из них сможет спасти вашу жизнь и здоровье:

В месте выхода трубы из печи ставится только металлическая труба без применения утеплителя, обязательно с толстыми стенами и высотой более 100 см. Объясняется это тем, что на выходе из печи слишком высокие температуры, с которыми не способна справиться ни одна минеральная вата. Свыше 100 см позволяется использовать и сэндвич-трубы;
Труба через потолок проводится только в защитной оболочке, которую просто смастерить самостоятельно;
Стыки могут быть только до или после пересечения перекрытий, но никак не в том же месте

Важно следить за этим;
Суммарная длина горизонтального участка трубопровода может быть не более 100 см;
Трубе необходимо оставить зазор у пересечения с потолком. При больших температурах она способна менять размеры и ей нужно пространство для этого.. Всегда следуйте правилам пожарной безопасности, ведь любая ошибка в таком деле может привести к необратимым последствиям!

Всегда следуйте правилам пожарной безопасности, ведь любая ошибка в таком деле может привести к необратимым последствиям!

Использовать уже готовые конструкции гораздо проще, поскольку их легче монтировать, а также они априори будут выглядеть красиво.

Для установки дымохода в бане через потолок лучше всего использовать систему «сэндвич». Узлы прохода на современном рынке можно найти абсолютно разного устройства.

За основу может быть взята как прямоугольная, так и круглая коробка, которая соединена с листом, выполняющим декоративную функцию и защиту от жара снизу.

По центру находится разъем для трубы, по диаметру которого и определяется узел.

Заводские конструкции выполняются в большинстве своем из нержавеющей стали либо из минерита. В некоторых используется прокладка термической защиты, в некоторых – нет.

Этапы установки:

  1. По краям отверстия в потолке оббивается теплоизоляционный слой;
  2. Все места, в которых устройство может соприкасаться с деревом, обкладывают негорючим материалом, одним из списка выше;
  3. На часть, которая находится в узле прохода, надевают конструкцию. Делается это, доводя последнюю до вырезанного в потолке отверстия. Снизу в потолке готовый узел крепится саморезами, отверстия для которых должны быть предусмотрены разработчиком;
  4. Сверху чердачного перекрытия прокладывается дополнительный слой теплоизоляции;
  5. Если чердачное помещение используется в качестве жилого, то проходную конструкцию декорируют листами из металла. Если нет – оставляют без изменения.

Виды дымоходов для бани

Устройство дымохода в бане – важнейшая задача, от качества выполнения которой зависит безопасность использования этого санитарно-гигиенического сооружения. Поэтому большинство домовладельцев, чтобы сделать канал дымоудаления, нанимают профессиональных работников, квалификация которых не вызывает сомнений. Однако, с этой задачей вполне можно справится своими руками благодаря современным модульным системам из нержавейки. В зависимости от того, где осуществляется проход трубы на улицу, различают 2 типа дымохода:

  • Внутренний. Этим термином обозначают дымоход, который прокладывается внутри бани и выводится на улицу через кровлю. Такое устройство позволяет эффективно использовать топливо, используемое для печи, так как труба отдает тепло по всей длине, нагревая помещение. Особую трудность в монтаже внутреннего дымохода представляет проход трубы через препятствия. Чтобы вывести ее на улицу, нужно изготовить отверстия в чердачном покрытии и кровельном скате. Качественно сделать своими руками швы прилегания трубы к материалу крыши достаточно трудно, поэтому эти слабо защищенные места становятся причиной протечек.

  • Внешний. Устройство внешнего дымохода отличается от внутреннего тем, что эта технология предполагает проход трубы для удаления продуктов горения через стену. Во время прокладки канала дымоудаления встречается только одно препятствие, поэтому этот способ больше подходит для монтажа своими руками. Кроме того, проход трубы через стену оборудовать легче, так как он располагается вертикально и протечки через него маловероятны. Чтобы избежать больших энергопотерь, часть трубы, проходящую по улице, утепляют с помощью термостойкого материала.

Виды

Варианты конструкций дымоходов подбирают в зависимости от используемого материала строительства бани. Все элементы устройства допустимо приобрести в готовом виде или соорудить самостоятельно. До недавнего времени основным материалом дымоотводящей трубы был кирпич. Он отличается идеальными характеристиками, долговечностью, пожарной безопасностью.

Для сооружения кирпичной трубы необходимы особые знания и умения. Не для каждой бани такой вариант является подходящим. Без отсутствия практического опыта в кладке кирпичной трубы правильный дымоход соорудить практически невозможно. Структура кирпича имеет характерные шероховатые участки, которые являются причиной отложения сажи в дымоходе, что приводит к быстрому засорению конструкции. Помимо этого сажевые отложения могут привести к появлению искр при растопке печи, что небезопасно.

Современные мастера чаще выбирают дымоход из нержавеющей стали для банной печи. Главное достоинство такого устройства – быстрый монтаж. Помимо этого дымоходы из металла лишены проблем, которые могут возникнуть в кирпичной печной конструкции. Дымоходы из нержавейки нередко представляют собой сэндвич конструкции. Прямой железный дымоход бани легко установить собственными руками.

Внутренняя часть трубы из стали отличается гладкой поверхностью. Отсутствующие грани и шероховатости способствуют лучшему отводу дыма из печи. Но при температурных изменениях на стальной трубе появляется конденсат. При закрытой теплоизоляцией трубе такого явления не возникает. Об этом эффекте стоит помнить, организуя обустройство конструкции собственными руками.

Еще один вид дымохода для печей бани – керамический. Данная конструкция отличается устойчивостью к огню, надежностью. Современные трубы из керамики подходят для твердотопливных котлов, а также устройств, работающих на жидком топливе.

Основные отличия данных конструкций от прочих видов:

  • универсальная система (возможность подбора разных диаметров);
  • легкость обработки дымохода даже с боковым проходом;
  • водо- и паронепроницаемость (доступность для печей с каменкой);
  • механическая прочность.

Разновидности керамических, металлических моделей и изделия из кирпича подразумевают обязательное наличие в конструкциях основания, емкости для аккумулирования конденсата, тройника для очистки и осмотра.

Виды дымоходов

Прежде чем выводить что-то, давайте посмотрим, какие дымоходы вообще бывают. Это не займет много времени.

По материалу дымоход может быть изготовлен либо из металла, либо из кирпича, либо из керамики. Все три устойчивы к высоким температурам, имеют свои достоинства и недостатки.

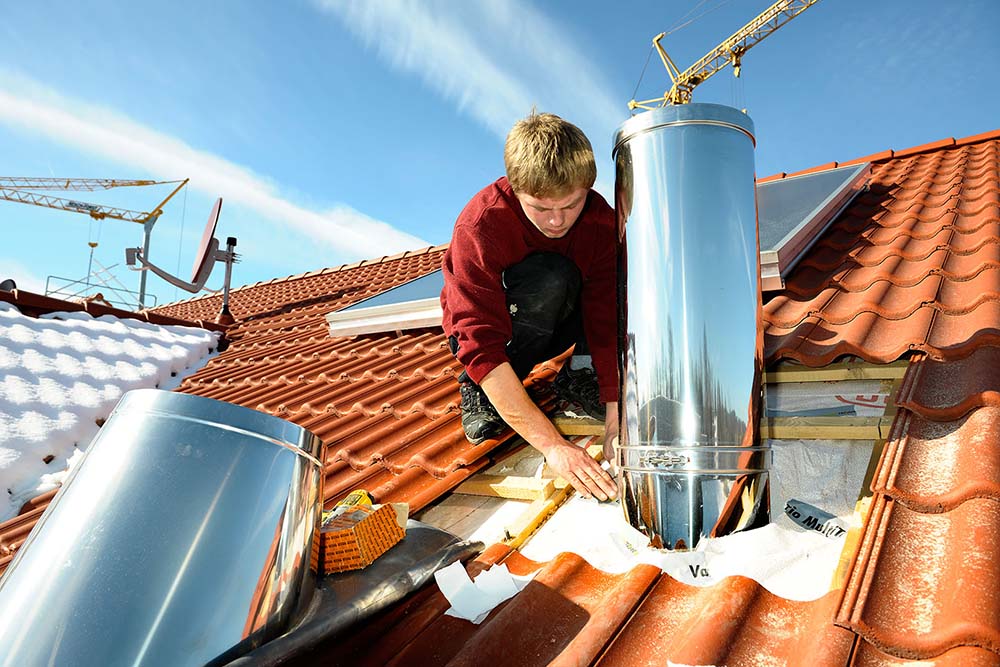

Труба-сэндвич, для дымохода в бане через крышу.

Кирпич

Кирпичный дымоход – это печная классика.

Ставит его обычно тот же мастер, что и делает печку, поэтому технологические вопросы можно не рассматривать – печное дело сложное. Однако стоит заметить, что продержится такой дымоход дольше металлического, но чистить его придется чаще и делать это сложнее, чем с трубой.

Резоном построить отдельную сложную кирпичную конструкцию с коленцами может быть желание сократить потери тепла – проводя дым даже от железной печки через нее вы получаете существенное охлаждение дыма, выходящего наружу.

Комбинация – железная печь и кирпичная труба, аккумулирующая тепло, выложенная своими руками непрофессионалом

В бане кирпичный дымоход применим к кирпичной же печи для любителей русских традиций.

Помимо этого допустимо обкладывать кирпичом дымоходы из других материалов.

Металл

Металлические варианты превалируют, потому что выигрывают по соотношению цена-качество. Металл может быть и черным железом (нуждается в покраске), то есть сталью с высоким содержанием углерода, и нержавейкой (легированные стали).

Металлическая монотруба. Фото СтройДом

По конструкции это могут быть либо монотрубы, либо сэндвичи, то есть две трубы разного диаметра, вложенные одна в другую, с прокладкой из минваты. См. фото выше.

Обычно монотрубу ведут до потолка, а потом она переходит в сэндвич.

ВНИМАНИЕ! Проблема сэндвичей в том, что у них часто прогорают внутренние трубы, что делает их опасными. Минвата в случае попадания воды (конденсат) перестает изолировать тепло и внешняя труба перегревается.

Керамические

Наиболее дорогой и самый лучший вариант. Керамика не прогорает так, как железо, не засоряется так, как кирпич, ее удобнее чистить от копоти, она долговечна. Помимо цены минусом можно считать то, что такие трубы весят намного больше металлических.

ВАЖНО! Керамика наиболее безопасна при эксплуатации.

По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене.

Внешний

Наименее затратный способ вывода – для этого понадобится всего одно отверстие в стене, через которое труба будет выведена на улицу, а там изгиб и она устремляется вверх, крепясь на некотором расстоянии от стены. Проходка в крыше печной трубы в этом случае возможна только если там есть свесы кровли и они оказываются на пути. Иначе – вообще без проходок.

Вывод трубы дымохода через стену. Фото НЗСК

Если нет задачи экономить тепло, например, отбирая его у дымохода, то внешний вывод осуществить проще всего, особенно для самостоятельной работы.

Внутренний

Однако данная статья посвящена установке дымохода в бане через потолок и крышу. Вести его через перекрытия и привычнее, и пожароопаснее. Но соблюдение нормативов существенно сократит риски.

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

  1. Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
  2. Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
  3. При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
  4. Из плоской крыши должен выходить наружу только 1 метр дымохода;
  5. Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

Технология монтажа сэндвич-дымохода

Отличительной чертой от других видов служит двухслойность трубы-сэндвича. Не считаются дорогим расходным материалом для установки. Достаточно быстрый способ монтажа. За 1 день можно установить данную конструкцию, понадобятся комплектующие элементы.

Детали трубы предполагают элементы из нержавеющей стали 0,5-1 мм. Обернута утеплителем из негорючего материала. Сверху имеет защитный пласт из кожухи, дополнительный слой для удерживания тепа и повреждения трубы от плохой погоды. Если труба находится снаружи, то не удастся избежать неприятного момента, как порча металла конструкции.

Монтаж сэндвич-дымохода в бане отклоняется от стандартных способов. Причиной служит разная проводимость температуры на стадии выхода горения.

Основные правила монтажа:

  1. Соблюдения правил пожарной безопасности при установке. Правильная прокладка сэндвич-дымохода послужит залогом успеха и обезопасит от возгорания.
  2. Отверстие выхода из крыши не должно находится под действием ветра.
  3. Следить за высотой дымохода от горелки, должна составлять до 6м.
  4. Диаметр сопоставить с размерами сечения, не допуская отклонения от выхода котла.
  5. Длина части соединения с генератором, отводящим тепло с основным стволом до 3м.
  6. Поворот трубопровода на 90 градусов должен составлять не более трех.
  7. Прямой трубопровод огибая составные конструкции отклоняется в 1мм, а угол поворота 45 градусов у сэндвич-дымохода.
  8. Внизу конструкции будет правильное расположение конденсатора для накопления топлива.

Виды дымоходов и способы монтажа оставляют широкий выбор для оснащения своими руками места, где проводятся водные процедуры.

Соблюдая правила, руководствуясь чертежами, советами знатоков, значительно сэкономить время и деньги. Но не забывать соблюдать пожарные правила безопасности, не нанесите урон.

Читайте так же:

Методы прочистки

После установки дымохода в бане через потолок нужно понять, как его правильно прочищать. Со временем на внутренних стенках скапливается сажа. Если в банных помещениях появился неприятных запах, ухудшилась тяга, значит требуется прочистка системы. Методы прочистки:

  1. Протопка печи определенным видом дров. Лучше использовать осину. Топить такими дровами нужно два раза за год.
  2. Механический способ очистки. До его проведения необходимо затянуть топочную дверцу плотной тканью, закрыть окна, двери. Мебель лучше накрыть пленкой. Очистка выполняется жесткой щеткой, скребком. Начинать следует с крыши.

Невозможно представить баню без дымохода, если печь топится дровами. Без него помещения заполнятся дымом. Дымоход собирается из отдельных элементов, которые соединяются между собой. Места соединений покрываются жаростойким герметиком, который обеспечит высокий показатель герметичности. Прежде чем покупать трубы необходимо рассчитать оптимальный диаметр. Он зависит от мощности печного оборудования.

Классификация дымоходов для бани

Все дымоходы для бани можно разделить на 2 большие категории: внешние и внутренние. Большей популярностью пользуются внутренние дымоходы, так как они незаметны и экономичны в эксплуатации. Среди материалов, из которых принято возводить дымоход в парилке, можно выделить дымоходы из нержавейки для бани (подробнее: «Трубы для дымохода из нержавейки»), керамические, полимерные и специальные сэндвич дымоходы. Кто-то все еще предпочитает устройство дымохода в бане из кирпича, но этот вариант является неидеальным, поскольку тяговая сила в нем нарушена и может случиться так, что дымоход придется возводить по новой.

Установка дымохода в бане в стене представляет собой создание относительно небольшого углубления прямоугольной формы, которое впоследствии нужно облицевать крепким кирпичом со всех сторон. При таком способе дымовая печная труба будет находиться в стене устойчиво, и будет препятствовать проникновению вредных веществ снаружи.

Устанавливая дымоход для бани, лучше всего разместить его по возможности близко к находящейся внутри стороне здания.

Проводим дымоход через потолок

Первое, что следует сделать – это определить точное место, где будет установлена печь. Хотя, этот вопрос должен быть решён ещё на стадии планирования и проектирования всех помещений. Что следует при этом учитывать?

Отводим дымоход от конька

Во-первых, печная труба, проходящая через потолок, не должна находиться вблизи несущих балок и стропил. В противном случае, может возникнуть вопрос: как их убрать (что крайне проблематично) или как их уберечь от возгорания. Чтобы не греть голову по этому поводу, заранее продумайте данный нюанс.

Во-вторых, печь должна располагаться в удобном для Вас месте. Правильное местоположение дровницы, каких-то печных аксессуаров, открытые двери и т. д. не должны доставлять Вам неудобств. Здесь же следует учесть, где будет располагаться бак для горячей воды и будет ли он вообще (может у Вас стоит электрический или газовый бойлер).

Хорошо, с местом определились, печь установили. Теперь готовим или покупаем сам дымоход и все «прибамбасы», которые потребуются. Здесь я подразумеваю сэндвич трубы и дополнительные элементы, подробно о которых можно почитать в другой статье. Дымоход для бани такого типа самый практичный и востребованный на сегодняшний день. Этот вариант и будем рассматривать далее…

Для того, чтобы, точно разметить потолочное перекрытие, берём обычный отвес (думаю не надо объяснять что это такое) поднимаем к потолку. При этом, груз отвеса должен находиться посередине дымоотводящего канала печи. Отмечаем на потолке то место, которое нам показал «умный прибор». Это и есть центр, где будет проходить банная труба.

Монтаж потолочно-проходного короба

Далее берём потолочно проходной короб, который входит в категорию «нужные прибамбасы» и размечаем по его размеру отверстие в потолке. Это отверстие можно сделать на 1-2 сантиметра больше. Ничего страшного в этом нет, так как снизу всё закроется конструктивной особенностью самого короба, а со стороны чердака, оставшиеся щели можно закрыть той же каменной ватой.

Далее вырезаем в потолке отверстие нужного размера. Здесь уже всё зависит от того, каким инструментом Вы располагаете. Лучший вариант, конечно – бензопила. Быстро и результативно. Только прежде проверьте отсутствие гвоздей, саморезов и других металлических предметов в зоне раскроя деревянного потолка. Любой утеплитель тоже должен отсутствовать, особенно лён или джут. Работа цепной пилы по этим материалам недопустима, можно испортить шину (уже есть печальный опыт). Идём дальше…
