Банная печь с выносной топкой

Расположение печи в бане

Классическая русская баня имеет неотапливаемый предбанник, парилку, совмещенную с моечной. Современные проекты гораздо удобнее в эксплуатации, обычно имеют следующую планировку:

  • предбанник – в это помещение обычно выходит топка печи;
  • парилка – внутри этой комнаты находится сама печь и каменка;
  • моечная – оснащена крупногабаритным водостоком (трап или сифон);
  • комната отдыха – отдельное помещение внутри бани или в мансардном этаже.

Вариант планировки бани и расположения печки.

Поэтому печи оснащаются выносным или телескопическим топливным каналом, монтируются внутри стен/перегородок между парной и предбанником, чтобы обогреть все имеющиеся комнаты, отделенные друг от друга перегородками.

Выносной топливный канал банной печи.

При этом установленный подобным образом отопительный прибор следует изолировать от несущих/ограждающих конструкций из горючего материала:

  • под печью укладывается лист железа, асбеста или любого другого негорючего материала (кирпич, клинкер, керамогранит);
  • места примыкания стен/перегородок к топке обкладываются керамическим или глиняным кирпичом (разделка);
  • на стены крепятся фартуки или экраны из термостойкого листового материала (можно облицевать для повышения качества интерьера).

Заводские защитные экраны для банной печки.

В большинстве случаев банная печь имеет дымоход, внутри которого сохраняются высокие температуры, присутствуют искры, опасные деревянным конструкциям здания. Поэтому в местах прохождения труб дымохода перекрытий и кровли монтируются разделки, заполненные термоизоляционными материалами.

Внутри самой парилки печь можно расположить по-разному:

  • сместив к углу – высвобождается рабочее пространство помещения;

  • посредине стены – лавки и полки устанавливаются по бокам, увеличивается число пользователей.

В обоих случаях следует учесть, что по существующим нормативам пожаробезопасности минимально допустимое расстояние от не футерованных изнутри металлических печей до горючих конструкционных материалов стен составляет 1 м. Печь по центру парилки очень неудобна в обслуживании и во время парных процедур. Поэтому в 99% случаев используются защитные экраны, позволяющие максимально придвинуть обогревательный прибор к стене.

Лучшее месторасположение для дверцы топки

Следующим этапом нужно решить, где установить печь

Важно учесть вес печи, материал стен и топки. Большинство заказчиков планирует установку печки в бане с выносной топкой непосредственно рядом с входной дверью

Это не совсем верно по двум причинам:

  • По правилам безопасности дверца загрузочного проема топки должна располагаться на расстоянии не менее 1250 мм;
  • Дым и продукты неполного сгорания, попадающие в предбанник через зольник или неприкрытую дверцу,могут быть перенесены сквозняком внутрь парилки бани.

Наиболее удобным расположением портала будет середина или центральная точка на простенке между входной дверью в парильное отделение бани и капитальной стеной.

Каминный вариант расположения портала топки в бане

Еще один нюанс, на который нужно обратить внимание при выборе местоположения для печи с выносной топкой. Это вес агрегата

Стальные печи с полной засыпкой каменки, а это 50-100кг камня, могут весить до 250 кг. Чугунные печки с выносной топкой имеют вдвое большую массу из-за толстых стенок литья.

Важно! Если вес стальной или чугунной печи не превышает 350 кг, а пол собран из половиц толщиной не менее 40 мм, то аппарат можноставить непосредственно на доски, без капитального фундамента.

Большинство заказчиков предпочитают не рисковать, поэтому печку устанавливают либо у капитальной стены, либо на индивидуальном фундаменте. С обязательной обкладкой банной печи с выносной топкой кирпичом.

Лаговые балки пола бани лучше всего держат нагрузку именно под капитальной стенкой, меньше прогиб бруса, а значит, риск обрыва гидроизоляции пола будет минимальным. Кроме того, нужно учитывать расположение стропил и балок перекрытия крыши бани. Поэтому любая установка печи с выносной топкой начинается с проверки отвесом и лазерным уровнем точки прохождения кровли трубой дымохода.

Строительство коробки бани под уже готовую купленную печь с выносной топкой — это скорее исключение из правил, обычно ставят домик, затем утепление, и лишь потом задумываются о расположении топки и печи.Поэтому при планировке парного отделения ограничения по расположению топки и дверцы нужно учесть заранее.

Установка своими руками

Чтобы самостоятельно произвести установку кирпичной печи для бани с топкой из предбанника, следует выполнить следующие подготовительные работы:

  • место для монтажа печи лучше продумать на этапе строительства помещения;
  • перед началом работ обустраивается фундамент под печь. Для этого вырывается котлован. Дно его засыпается щебнем, затем песком и покрывается гидроизоляционным материалом. Укрепляется фундамент кусками арматуры и заливается бетоном;
  • укладывается кирпичами площадка под печь;
  • в районе дверцы топки на полу крепится металлический лист;
  • конструкция печи, проходящая через проем в деревянной стене, обкладывается кирпичной кладкой;
  • перед укладкой печи кирпичи погружают в воду, чтобы поры материала заполнились влагой;
  • между металлом печи и кирпичом прокладывается изоляционный материал.

После подготовительных работ следует приступить непосредственно к возведению печи:

  • Первым этапом выкладывается кирпичом сама печь. Кирпич, которым выкладываются стены дома, не подойдет. Для банной печи нужен тот, что обладает повышенной жаростойкостью. Он должен быть обязательно идеальной формы, без трещин и сколов.
  • Сначала каждый ряд выкладывается без использования раствора. Это делается, чтобы подобрать идеальные по форме и размеру кирпичи. Кладка любого из рядов начинается с углового кирпича.
  • Первый ряд выкладывается от углов по периметру. Сначала наносится раствор, потом укладывается ряд заранее подобранных кирпичей. Перед укладкой каждый кирпич окунается в воду на 20 секунд. Толщина шва должна быть не больше 5 мм.
  • Второй ряд выкладывается со смещением. Швы второго ряда должны быть посередине первого. Аналогично выкладываются следующие ряды.
  • На уровне четвертого ряда устанавливается поддувальная дверца. Ее нужно зафиксировать оцинкованной проволокой. Со стороны парной печь обкладывается каменным экраном для защиты от ожогов.
  • Вторым этапом устанавливается топочная дверца. Она фиксируется скрученной в несколько раз оцинкованной проволокой.
  • Далее, сооружается камера для камней. Размер рассчитывается исходя из количества камней. В завершение ее отделывают стальными листами.
  • После возведения печи нужной высоты, сверху кладется стальной лист, на котором предварительно прорезано отверстие.

Преимущества печи с выносной топкой

Конструкция с тоннелем требует больше места под установку, специальный фундамент, а кроме того, придется вырезать проем в стене парилки бани. При этом не повредить утепление стен и одновременно правильно выполнить термозащиту, иначе раскаленныечасти топки могут стать причиной обугливания или даже возгорания деревянной облицовки или полов бани.

Решив проблемы с монтажом, владелец бани по факту существенно выигрывает в сравнении с обычной печкой:

  • В парном отделении бани нет запахов гари и дыма, без которых не обходится ни одна, даже самая лучшая печная топка;
  • Вся грязь и мусор от дров и почищенного зольника остаются в предбаннике;
  • Меньше шансов получить ожог при случайном прикосновении к дверце топки;
  • Остается больше свободного места в помещении парилки;
  • Возможность использования портала топки печи в качестве камина.

Предбанник не обязательно должен быть узким и неудобным помещением, напротив, большинство владельцев перепрофилируют помещение под комнату отдыха. В этом случае банная печь с топкой из предбанника идеально выполняет функции домашнего камина.

Важно! Ко всему прочему, упрощается процесс прогрева и протапливания, как парилки, так и бани в целом. Не нужно постоянно посещать парную, чтобы подкинуть дров и убедиться в том, что процесс разогрева идет по плану, без гари и дыма.. Благодаря выносной топке и баня выглядит красиво и дрова всегда под рукой

Благодаря выносной топке и баня выглядит красиво и дрова всегда под рукой

Еще один немаленький плюс заключается в упрощении обогрева самого предбанника. Банная печь с выносной топкойза счет лучистого тепла неплохо прогревает стандартный предбанник в 5-6 м2, при этом есть возможность сушить вещи и обувь. На первый взгляд, пустяк, но у любителей активного отдыха в осенне-зимний сезон подобные качества выносной топки ценятся довольно высоко.

Как врезать печь в стену

Перед тем, как установить печку в бане между двумя помещениями, следует подумать о пожаробезопасности конструкции. В случае, если вы решили устанавливать печь подобной конструкции еще на этапе проектирования бани, то в процессе строительства можно часть стены около будущей печи сделать кирпичной.

Важно! Расстояние от печи до горючих перекрытий нужно рассчитывать, исходя из мощности конструкции, а также типа.

Если вы приобрели готовую печь в магазине, то в прилагающихся к ней документах содержится вся необходимая информация о расстояниях и необходимых отступах при строительстве. Данных расчетов нужно придерживаться неукоснительно.

Если необходимо отклониться от рекомендуемых чисел, то расстояния можно лишь увеличивать, однако ни в коем случае не уменьшать.

В случае с самодельными печами, нужно придерживаться общепринятых средних значений:

  • Если ближайшие к печи горючие перекрытия не имеют дополнительной изоляции, то расстояние между ними должно быть не менее 36 см, однако лучше увеличить данный показатель до 50 см;
  • В случае с защищенным теплоизолирующим слоем горючими перегородками, промежуток до печи может быть не менее 25 см, для более мощных печей – 35 см.

Промежуток, оставленный между печью и деревянной стеной, прокладывается кирпичом по всему периметру, однако он также не прилегает вплотную к топливному механизму. Размер требуемого зазора указан в инструкции, обычно он не меньше 25 мм. Данное расстояние заполняется базальтовой ватой или другим утеплителем, только не стекловатой. Дело в том, что она способна выдерживать температуру лишь до 350 градусов, а при более высокой начинает плавиться и терять свои свойства.

Информация. Для подобных промежутков с критической температурой следует использовать утеплитель, рабочая температура которого 800-1000 градусов.

Как безопасно установить металлическую банную печь с выносной топкой.

Во первых давайте уточним чем отличается печь с выносной топкой от обычной банной печи.

  • Банная печь с выносной топкой.
  • Банная печь без выносной топки

Название “Выносная топка” не вполне корректное.

Более правильно говорить: “Выносной топливный канал” или “Топочный туннель“

Т.к. сама топка конечно никуда не выносится и остаётся внутри печи.

А вот дверца топки отодвигается от печи специальным туннелем.

Это выдвижение дверцы даёт нам возможность топить печь через стену.

Печь находится в парной, а дверца её топки в предбаннике.

Пользователю печи с выносным топливным каналом нужно помнить что туннель это не топка и он служит только для отодвигания дверцы от печи.

Обычно туннель значительно слабже чем топка печи и не предназначен для того чтобы непосредственно в нём горело топливо.

Поэтому в таких печах дрова следует класть глубже, в саму топку печи, а не оставлять их гореть в тоннеле, иначе туннель может быть испорчен.

Сложность монтажа печей с выносной топкой.

Основная трудность в том, что помимо стандартных противопожарных мероприятий добавляется проход тоннеля сквозь стену.

В бане эти стены, чаще всего, горючие.

Поэтому нужно вырезать часть горючей конструкции и сделать область вокруг тоннеля негорючей.

Для устройства негорючего окружения топочного туннеля есть несколько способов.

Здесь я хочу показать вариант установки печи с выносной топкой с помощью кирпичной кладки.

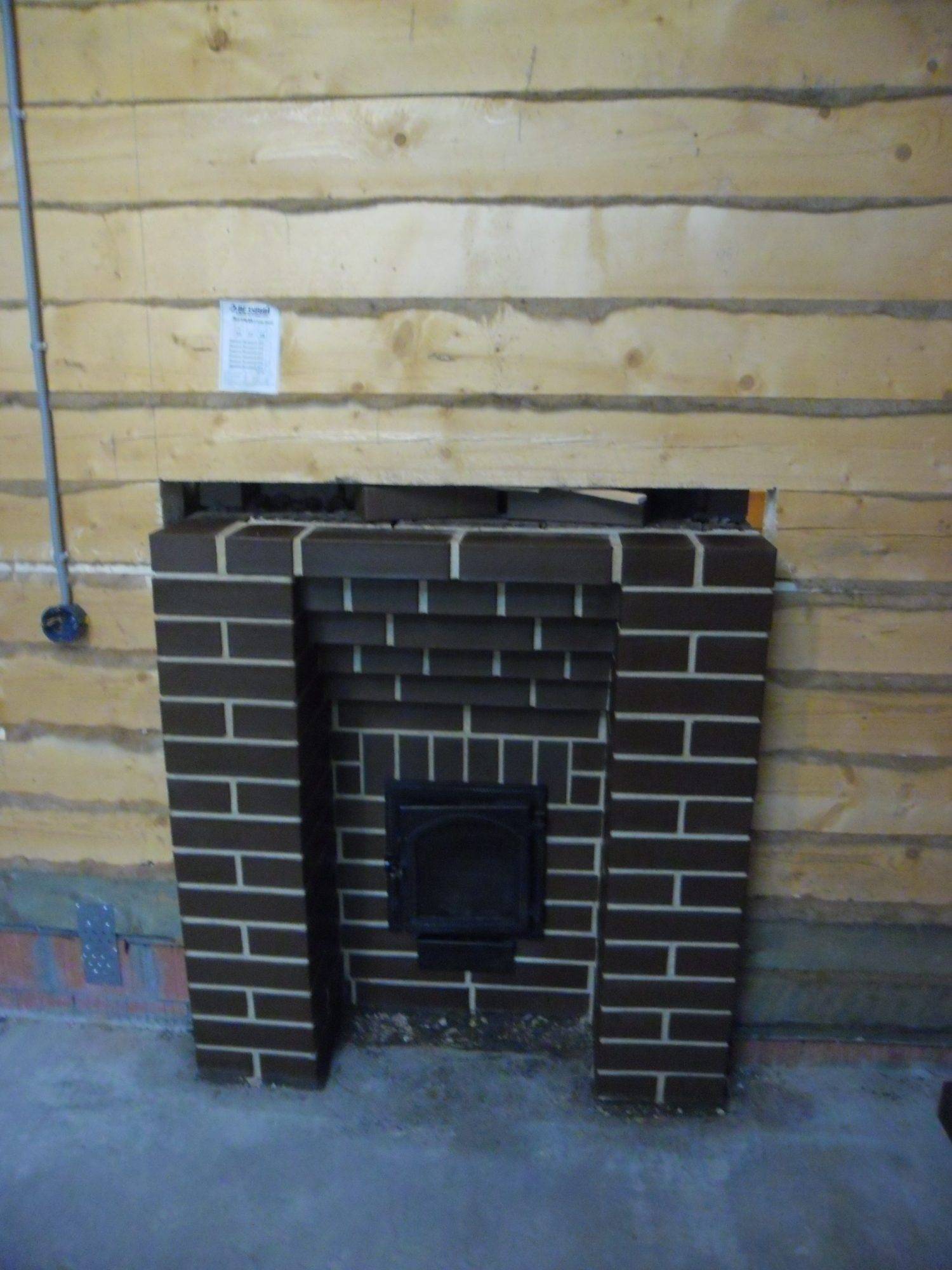

Портал выносной топки через стену.

Для начала нужно убедиться в надёжности основания на котором будет размещена печь и кирпичная кладка.

Лучше если у вас будет подготовлен специальный фундамент под эту конструкцию.

Для удобства я буду называть кирпичную стенку вокруг топочного тоннеля порталом.

В моём примере кроме портала выносной топки кирпичной кладкой выполнен весь угол в котором расположена печь.

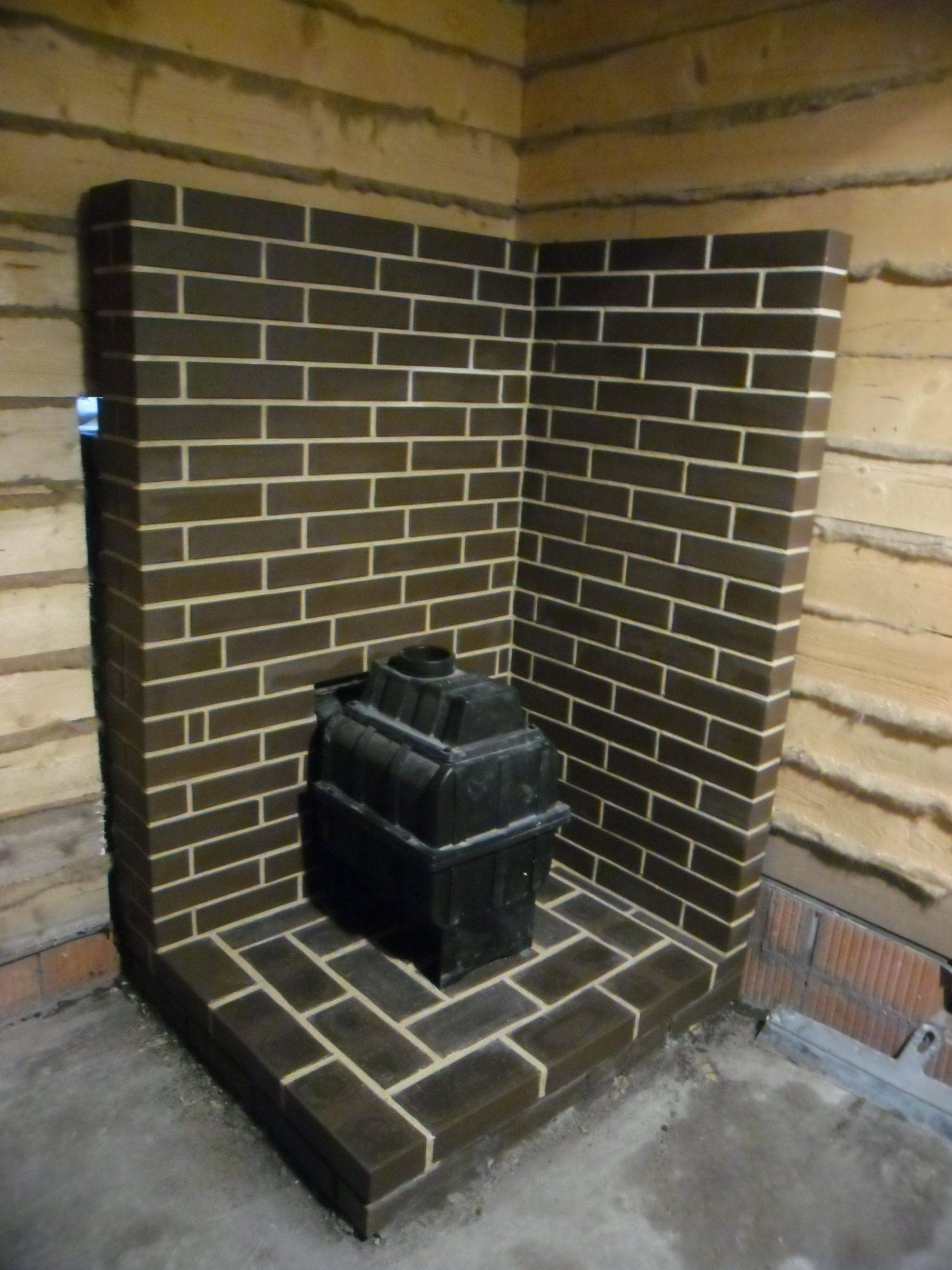

Кирпичная кладка возле банной печи.

Такое решение эффективно защищает горючие стены возле печи.

Кирпичная стена построенная рядом со стеной сруба занимает место и это минус.

Но плюс в том что при усадке сруба не возникнет сложностей т.к. стена и сруб абсолютно автономны.

Не обязательно делать стену высоко, достаточно на высоту указанную в инструкции по монтажу вашей печи.

Компенсационные зазоры между кирпичом и срубом.

Кирпичная кладка не должна быть связана со срубом, иначе давая усадку сруб будет её разрушать.

Или наоборот, если портал окажется крепче, сруб упёршись в кирпичную кладку начнёт сам трещать.

Для избежания этого нужно оставлять между кладкой и срубом компенсационные зазоры, на усадку.

Углубление в кирпичной стене для смещения печи внутрь парной.

В примере внутри парной добавлен кирпичный угол и из за этого приходится выдвигать печь дальше от стены сруба.

Печь не рассчитана на такое сильное выдвижение (туннель недостаточен), поэтому здесь в кирпичном портале сделано углубление.

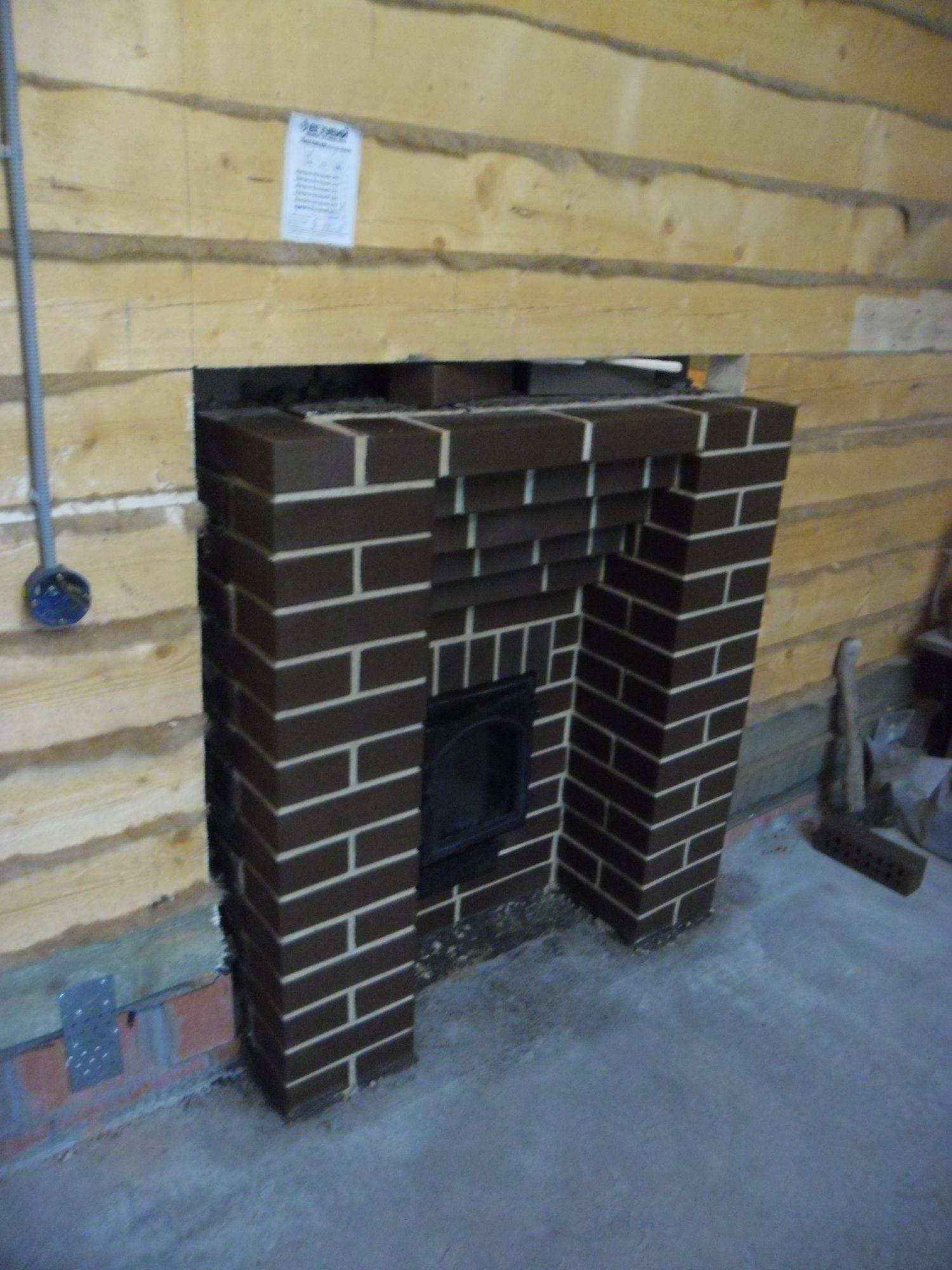

Углубление в портале в стене.

Этим углублением дверца, как бы убрана вглубь стены, при этом соблюдены все противопожарные требования.

Нельзя прижимать кирпич к железу.

При кладке кирпичного портала для туннеля металлической печи важно оставлять компенсационные зазоры вокруг тоннеля. Железо при нагревании будет расширяться и расталкивать кирпичную кладку

Железо при нагревании будет расширяться и расталкивать кирпичную кладку.

Для компенсации этого движения достаточно зазора в 5мм.

Форма кирпичной стенки вокруг выносного топливного канала печи может быть различной.

Главное помнить про компенсационные зазоры с деревом и с железом и сделать работу с соблюдением инструкции к печи и соблюдением противопожарных норм.

Основные преимущества конструкции

Использование выносной топки выглядит более целесообразным решением, если сравнивать его с типовыми конструкциями печей для бани. Этому есть несколько причин:

  • Абсолютная чистота в помещении. Растопка печки осуществляется в другой комнате, поэтому в парилке не образуется мусор.
  • Быстрый процесс нагрева. Когда топишь баню, приходится часто заходить внутрь, контролируя горение твердого топлива и, как следствие этого, выпуская драгоценное тепло наружу. Использование выносной топки позволяет предотвратить это.
  • Безопасность. Если закрыть засов в типовой почке, не дождавшись момента, когда дрова полностью прогорят, можно надышаться дыма.
  • Экономия полезной площади в парилке. Если топка будет находиться в другой комнате, то можно сэкономить около полутора метров пространства.
  • Отсутствие рисков обжечься. Люди находятся в парилке, где отсутствуют раскаленные элементы, поэтому ожоги полностью исключены.
  • Поддерживать горение дров можно в любой момент, вне зависимости от того, находится кто-нибудь в парилке или нет.

Дровяная печь для бани с выносной топкой является очень удобным оборудованием по целому ряду параметров. При выборе устройства необходимо учитывать объем помещения парилки, не допуская несоответствия этому параметру. Если агрегат будет недостаточно мощным, то будет наблюдаться недостаточный обогрев парной, а если купить слишком мощное оборудование – может возникнуть риск возникновения пожара.

Установка железной

  1. Первым делом, в месте, где будет установлена печь, демонтируется участок пола. Далее обустраивается фундамент по представленной выше инструкции;
  2. После того, как кирпичная кладка полностью подсохнет, можно приступать к устройству печки для бани. Для этого она устанавливается в предназначенное по проекту место;
  3. Через стену проводится специальный переходник в виде сэндвич-трубы. К ней должны быть заранее приварены металлические пластины, которые будут выполнять защитную функцию для стены, находящейся рядом с дымоходом;
  4. К переходнику крепится первая часть дымоходной трубы;
  5. Далее устанавливается вторая часть трубы, которая будет находиться снаружи бани. На нее крепится специальная защитная насадка, а также искрогаситель;
  6. Печь из металла полностью облицовывается огнеупорным кирпичом, для большей безопасности, либо же обшивается специальными металлическими пластинами;
  7. Далее устанавливается бак для воды. Он может привариваться как непосредственно на дымовую трубу, так и на печные стены. Помимо этого, посредством гибких шлангов бак с водой может быть подключен к теплообменнику печи;
  8. На заключительном этапе бак наполняется водой, укладываются камни и производится проверочная топка печи.

Внимание! В процессе первой протопки бани, нужно тщательно следить за поведением печи, силой тяги, а также за местами соединений, дабы нигде не было утечки.

Отделка топки банной печи

В идеале длина выносной части плюс зазор в 40 мм должныравняться толщине кирпичной кладки простенка с отражающим экраном, если таковой будет устанавливаться. В этом случае стеклянная дверца выносной топки со стороны предбанника выглядит, как картинка в рамке.

Часто для бани покупают чугунную печку с выносной топкой с литой дверцей. Этот вариант считается более пожароопасным, так как чугун сильно раскаляется и может стать причиной обугливания внутренней отделки стен бани. Поэтому загрузочный проем выносной топки прячут в нише из кирпича. В помещение бани попадает больше тепла, причем все оно направлено на противоположную стену предбанника, и одновременно снижается риск обжечься о чугунную дверцу по выходу из парилки.

Если же вылет выносной топки оказался больше толщины стены, то портал нужно будет дополнительно закрыть рамкой из нержавеющей стали на термоизоляции из асбеста. Большинство производителей оборудования для бани комплектуют свои печи с выносной топкой накладным декоративным экраном с теплоизоляцией и элементами крепежа.

Особенности печей для бани популярных брендов

На российском рынке представлено большое количество готовых банных печей как отечественного, так и зарубежного происхождения. Среди них наибольшим авторитетом пользуются марки Термофор, Ферингер и Кастор. Рассмотрим их подробнее.

Термофор

Отечественный продукт с хорошей адаптацией под конкретные климатические условия. Весь модельный ряд печей этого производителя построен на методе двойного горения. Установка печи Термофор своими руками обеспечит быстрый нагрев помещения при хорошей экономичности.

Ферингер

Печи воронежского завода Ферингер хорошо известны во всех уголках нашей страны. Несмотря на полный ассортимент этих изделий, продукция данного бренда выделяется двумя отличительными признаками: особым стилем внешнего оформления и преимущественно верхней схемой горения топлива. Длительное горение — основная фишка печей Ферингер.

Кастор

Синонимом качественной продукции финской марки Кастор является добротность. Конструкторы компании сумели объединить современные технологии получения тепла с традиционной схемой классической дровяной печки. По мнению большинства покупателей печи для бани марки Кастор отличаются очень высокой надежностью, качеством исполнения, продуманностью и удобством конструкции.

Предварительная протопка печи

Перед установкой печи в бане ее необходимо протопить на открытом воздухе. Делается это для того, чтобы удалить из печи остатки смазки, а также чтобы термостойкая краска окончательно высохла и отвердела. Иначе, если этого не сделать, при первой же топке в парной новая печь понаделает много едкого дыма.

Перед первой протопкой необходимо провести тщательный осмотр печи, на выявление мелких дефектов, сколов и т.д. Внимательно осмотрите корпус печи, дверцу топки, стекло, если есть такое, теплообменник

Обратите внимание как плотно или неплотно закрывается дверца

Для протопки печи установите ее на ровную поверхность, подальше от легковоспламеняющихся предметов. Если печь имеет теплообменник, то подведите временную емкость для нагрева воды. Смонтируйте дымоход, высотой не менее 2 метров. Положите дрова в топку, на половину объема печи и разведите огонь. Огонь в печи необходимо продержать около часа.

Необходимо дождаться полного угасания огня. Не тушить его. Дождитесь полного остывания печи. Это необходимо чтобы термостойкое покрытие полностью отвердело.

Самостоятельное изготовление печи для бани из трубы

Чтобы изготовить банную печь из трубы своими руками нам понадобятся:

  • Отрезок трубы диаметром более 500 мм и длинной не менее 1500 мм.
  • Труба диаметром 157 мм. Нужна для возведения дымохода.
  • Листовой металл толщиной не менее 4 мм.
  • Труба диаметром 325 мм. Потребуется для топки.
  • Уголок равнополочный (ширина полки 25 мм).
  • Кран водопроводный для бака ½ .
  • Сварочный аппарат.
  • Газовый резак.
  • Болгарка небольшой мощности.

Подготовка деталей осуществляется по следующей схеме:

  1. Первым делом составьте приблизительный чертеж своей будущей печи для бани из трубы в зависимости от размеров помещения. Учтите все нюансы постройки.
  2. По данной схеме рассчитайте количество требуемого металла.
  3. Наша трубчатая печь будет состоять из нескольких основных частей: топка, емкость для камней, бак для воды. Для их монтажа изначально разрезаем трубу на две части 900 и 600 мм соответственно — для топки и для бака.
  4. Чтобы отделить бак от топки для сооружения емкости для камней вырежем из уголков подставки, на которых поднимем бак над топкой. Длина каждой такой конструкции должна составлять 300 мм. Всего нужно вырезать 3-4 уголка.
  5. Для днища и крышки бака и топки вырезаем круги из листового металла диаметром равным габаритам трубы.
  6. Замеряем длину и режем дымоходную трубу. Делаем это предельно точно. Из трубы 325 мм вырезаем загрузочный тамбур для топки.

Начнем сборку нижней части печки – топки. Это довольно важный этап. Итак, нижняя часть конструкции собирается по следующей схеме:

  1. Так, на одной стороне трубы вырезаем 2 отверстия. Одно для загрузочного тамбура (его диаметр равен габаритам трубы под тамбур), другое – под поддувало.
  2. С помощью болгарки подгоняем отверстие в топке и торец тамбура под сварку. Привариваем данные конструктивные части. В другом торце тамбура устанавливаем дверь топки.
  3. К отверстию для поддувала на крючки монтируем дверцу. Внутри печи в баню из трубы, немного ниже уровня загрузочного тамбура привариваем крепления для чугунного колосника.
  4. Устанавливаем колосник и привариваем днище печи.
  5. Затем немного ниже верхней кромки топки размещаем и привариваем крышку топки, предварительно вырезав отверстие под дымовую трубу. Конструкцию герметично привариваем. Эта операция достаточно важна, так как через негерметичный шов в помещение может поступать угарный газ, что весьма опасно для здоровья.
  6. Далее привариваем стойки для бака из уголка. Нижняя часть конструкции готова.

Дальнейшим шагом станет сборка бака:

  1. Вырезаем в днище и крышке емкости отверстия для дымовой трубы. Их размеры должны совпадать с габаритами отверстия дымохода в крышке топки.
  2. Верхнюю крышку разрежем на две части. Соединим их вместе с помощью завесов, чтобы её можно было открыть для долива воды.
  3. Немного выше от днища бака привариваем кусок трубы ½ “, на которую устанавливаем ёмкость.
  4. Готовый бак «насаживаем» на дымовую трубу и размещаем его на приваренные стойки.
  5. Обвариваем конструкцию полностью. При этом нужно внимательно следить за качеством сварного шва, соединяющего дымовую трубу и днище бака. Это необходимо для предотвращения протекания воды.

Установка печи из трубы в бане — завершающий этап. Так, печь в бане нужно установить на жесткое противопожарное покрытие, лучше всего, если это будет бетон. Конструкция должна быть устойчивой к опрокидыванию. Если угол, в котором будет размещаться трубчатая печь, обшит деревом, расстояние от стен до конструкции должно быть не менее 1 метра. Для предотвращения возгорания покрытия пола, перед топкой рекомендуется установить металлический или асбестовый лист.

Особенности монтажных работ

Как установить печь в баню, чтобы не допустить нелепых ошибок? Есть несколько подсказок мастеров, выполнявших такие работы несколько раз, построивших обогрев самостоятельно. Советы печников.

  1. Расположение дверцы для топки. Продумать выход дверцы нужно для любых конструкций. Открывать дверцу следует там, где не будут находиться люди. Подбрасывать дрова при моющихся неудобно.
  2. Отдельное парное помещение. Как поставить изделие так, чтобы пар направлялся прямо в парную, нужно продумать заранее, еще на чертежах. Париться можно будет без проблем. Человек не станет мешать тем, кто просто моется.
  3. Вентиляционные линии. Скопление пара и тепла не должно превышать норм. Спертый воздух не создаст атмосферу легкости и оздоровления, чего ждут от русской бани.

Любитель побыть в парной получит максимальную температуру, ему не потребуется вставать для каждой порции пара, если все будет находиться под рукой.

Монтаж печей для бани проводится по требованиям пожарной и электробезопасности. Каждое правило требует точного исполнения. Все электролинии требуют защиты от любого возможного попадания искр или повреждения.

В следующем видео — рекомендации по установке печи в бане.

Особенности конструкционного решения

Подавляющее большинство банных печей с выносной топкой построено по одной схеме. Различия могут быть лишь в устройстве каменки, наличии бака с водой, встроенного теплообменника для обеспечения кипятком посетителей бани.

Модель с самоохлаждаемой дверцей топки и встроенным баком

По своему устройствупечь для бани с выносной топкой разделяется на несколько основных узлов:

  • Центральный блок, в нем расположена топка, зольник, дымоход и система удаления продуктов сгорания дров;
  • Наружный декоративный корпус из тонколистовой стали, одновременно защищает печку от перегрева, а посетителей бани от жесткого лучистого тепла;
  • Переходной стальной короб или канал. Соединяет топку с порталом, через который выполняется загрузка дров и удаление золы.

Именно переходной канал у всех моделей дровяных печей для бани с выносной топкой почти всегдавыполнен по индивидуальной схеме. Это может быть простой стальной короб или четырехугольный канал в форме раструба. Причем длина канала у разных моделей может отличаться, так как большинство производителей выпускают печи для разныхтипов бань с разной толщиной стен и схемой утепления.

Стальная и чугунная печки с выносной съемной топкой

Размеры загрузочного портала у моделей могут тоже отличаться, от небольших окон с чугунной дверцей, совпадающих по сечению с переходным коробом, до огромных проемов, закрытых термостойким стеклом

Поэтому первое, что нужно сделать после подбора модели с требуемой длиной загрузочного короба, это обратить внимание на размеры проема и материала стенок и топки печи

Необходимые меры безопасности

Прежде всего, нужно выдержать противопожарные расстояния. От корпуса печи до деревянной облицовки стен бани должно быть не менее 400 мм, если же поверхность облицована кирпичным или стальным экраном, то расстояние сокращается до 250 мм. При этом сам экран по габаритам должен быть больше бокового профиля печи минимум на 10 см в одну сторону.Сам простенок выкладывают в ½ кирпича, меньше делать не стоит.

Вентиляционный зазор безопасности между простенком и корпусом печи, шириной 50 мм, часто заделывают огнестойким теплоизолятором, например, базальтовым волокном. В результате кирпичная кладка простенка греется меньше, соответственно снижается риск растрескивания кладки. Специалисты рекомендуют этого не делать, так как печь и выносная топка охлаждаются неравномерно, могут появиться трещины в корпусе. Кроме того, использование минваты в открытом виде в помещении бани может привести к аллергической реакции кожи.

Вторым требованием является обустройство теплового экрана дымохода. Расстояние от потолка бани до корпуса печи должно быть не менее 1200 мм.Деревянная облицовка стен от потолка до корпуса над топкой обязательно закрывается теплоизолятором, можно вермикулитовым картоном, и зашивается листом нержавейки.

Выбор банной печи

По сути, на сегодняшний день может быть произведена установка печи для бани на дровах, угле и прочих видах топлива, но сама конструкция при этом будет сделана из кирпича или металла. Печь подбирается исходя из характеристик, которые имеет та или иная конструкция.

Рассмотрим отличительные особенности обеих разновидностей:

Железная печь. Положительным качеством такой конструкции является ее малые габариты. Считается, что такой агрегат является оптимальным, если баня сама по себе имеет небольшую площадь. Монтаж металлической печи прост, а облегчается он в первую очередь за счет того, что не требуется создание отдельного фундамента. В свою очередь маленькая печь при эксплуатации греется значительно быстрее и требует для этого немного топлива.

Параллельно с быстрым разогревом маленькой металлической печи у этого качества имеется и антипод: быстрое остывание металла, что не позволяет проводить процедуры долго. Лучше всего металлическую печь модифицировать – обложить кирпичом. Но и на этом отрицательные моменты не заканчиваются, поскольку металлическим печам характерно неравномерное прогревание помещений.

Печь из кирпича. Стоит сказать, что в сравнении с таким процессом, как установка металлической печи в бане, кирпичная кладка является более сложной процедурой. Для начала под кирпичную печь придется создать прочный фундамент, усиливающий основную опорную конструкцию. Необходим он для того, чтобы конструкция печи в полторы тонны не продавливала фундамент строения. Конструкция такой печи греется около 3-4 часов, и речь идет только о нагреве камней, а в парилку тепло начнет поступать только после закрытия задвижки.

Виды печей

Перед тем как установить печь в бане, определимся с разновидностями отопительного устройства. Основная классификация банных печей осуществляется по материалу изготовления.

Кирпичные печи – это классическое решение, использующееся на протяжении всей истории человечества. Печь из кирпича лучше возводить одновременно со строительством бани.

Чугунные печи – скорость разогрева таких печей на порядок быстрее, чем кирпичных. К тому же благодаря высокой теплоемкости чугуна остывает он очень медленно. Масса чугунных изделий довольно внушительная (примерно в 1,5 раза превышает железные аналоги при одинаковой мощности). Это предусматривает необходимость сооружения внушительного фундамента, что для новичка может стать непреодолимой задачей.

Металлические печи – по сравнению с кирпичными и чугунными аналогами они выделяются своей безопасностью, экономичностью, малым весом, компактностью и дешевизной. Благодаря высокой теплопроводности стали между началом топки и прогревом помещения практически нет временного зазора. Это дает возможность быстро и без излишних трат топлива установить в парилке нужную температуру.

Врезка в стену и установка банной печи

Для вывода топочной части печи в стене прорезается прямоугольное отверстие. Его размеры зависят от конструкции печки, особенно той ее части, которая будет выходить в соседнее помещение.

Точный размер зазора между корпусом и горючими частями стены указываются в паспорте на печку. Установка железной печи в деревянной бане включает обкладывание контура отверстия кирпичом, базальтовой ватой, гипсом или любым другим негорючим и влагостойким теплоизолятором.

Для самодельной печи можно рекомендовать зазоры в 30 см, при условии хорошей теплоизоляции. Нельзя использовать для данной цели стекловату или вату для утепления стен. Этот материал плохо держит нагрев более 150 градусов и начинает рассыпаться. Кроме того, использование стекловаты не безопасно, так как продукты горения вредны для человеческого организма.

Особенности конструкции

Для использования в бане вполне сгодится самодельная печь, изготовленная из металла. Реализация подобного проекта потребует совсем немного времени и средств. А если такое устройство еще и обложить кирпичом, то оно станет безопасным для использования и будет равномерно отдавать тепло.

По мнению некоторых экспертов, для осуществления этой затеи потребуется шамотный кирпич. Однако правильнее будет воспользоваться именно тяжелым шамотом, который выдерживает высокую температуру и в отличие от легкого аналога пропускает тепло. Особенность же облегченного кирпича состоит в том, что применяется он для изготовления плавильных печей, которые не нуждаются в высокой теплоотдаче.

В домашних условиях этот тип материала можно использовать для обустройства печей дымоходами. В этом случае не нужно создавать дополнительную теплоизоляцию: достаточно будет обыкновенного красного кирпича. Его цена существенно ниже вышеуказанных материалов, а для соответствия общепринятым нормам эксплуатационные и противопожарные характеристики такого кирпича абсолютно пригодны.

Внимательно следует отнестись и к подбору наполнителя для каменки. В результате нагрева некоторых камней в парилку может выделяться угарный газ. Чтобы этого не допустить, избегайте приобретения тех булыжников, на которых имеются белого цвета прожилки или вкрапления.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

8 + 20 =

Adblock
detector
