Установка дымохода из сэндвич труб: особенности конструкции и технология монтажа своими руками

Работы при монтаже сэндвич труб в бане

Несмотря на то, что сэндвич трубы имеют слой изоляционного материала, при прохождении через деревянные стены/потолок необходимо делать специальные проходы, которые будут дополнительно изолировать разогретую трубу от пожароопасных элементов. Все дело в том, что температура возгорания древесины 300оС, а при горении температура в топке может достигать 800-1000оС. Такой температуры воздух легко разогревает металлические трубы до критических для древесины температур. По этой причине, специальные проходы обязательны.

Внешний вид проходного узла для сэндвич-труб

У производителей элемент перехода через деревянную стену/потолок/кровлю называется «проходной патрубок». Чаще всего он из металла, но есть варианты из минерита.

Проходной узел из минерита

Можно сделать этот узел самостоятельно, но нужно знать, что расстояние от трубы до ближайшей пожароопасной части не должно быть меньше 13 см. Если вы хотите перестраховаться, то делайте этот зазор еще больше. Внутреннее пространство переходника заполняется песком/керамзитом/минеральной ватой на ваш выбор. Наиболее популярный и дешевый наполнитель – песок. Потому в народе это узел называют еще «песочницей». Но песок или керамзит можно насыпать только в том случае, если проходной узел устанавливается на потолке.

Один из вариантов устройства прохода дымохода через потолок. Тут использован самодельный проходной узел из минерита, заполненный базальтовой ватой

При установке проходного узла в стену (часто из парилки трубу выводят в предбанник, а уже оттуда вверх,  через потолок и кровлю) выход практически единственный – заполнить короб минеральной ватой, но только базальтовой а не стекловатой – у них разная переносимость высоких температур. Да и при покупке базальтовой ваты выбирайте те марки, которые переносят температуры до 1000оС.

Схема организации дымохода из парилки на улицу через стену

Если вы хотите перестраховаться (в пожарной безопасности это совсем не лишнее) между переходным узлом и деревянными конструкциями также можно проложить слой теплоизолирующего негорючего материала. Некоторые мастера настоятельно рекомендуют не пренебрегать этим дополнительным слоем теплоизоляции – расход и затраты невелики, а иногда такие меры спасают положение.

Так выглядит готовый проход трубы через потолок бани

После того как проходной узел подготовлен, нужно определить место, где труба будет врезаться в потолок. Можно поставить трубу на печь, проверить ее вертикальность (обязательное условие нормальной работы дымохода), отметить место входа трубы, разметить отверстие по габаритам проходного узла. Затем вырезать кусок потолка (стены) и можно приступать к монтажу дымохода и сэндвич трубы с проходным узлом.

Так выглядит готовый проход трубы через потолок бани

Монтаж сэндвич трубы в бане начинают от печки, т.е. снизу вверх. Трубы, тройники, колена скрепляют, используя хомутики. Для обеспечения герметичности швов используя герметики (их рабочая температура должна быть не менее 1000оС). Все тройники и разветвители крепятся к кронштейнам, прямые участки трубы также фиксируются на кронштейнах не реже, чем каждые 200см.

Проходное устройство через потолок — вид счердака

В месте, где проходной узел входит в потолок, часто образуются щели. Для маскировки этого недостатка и повышения уровня пожаробезопасности, используют металлический лист (нержавейку), под который (между листом металла и потолком) также прокладывают слой теплоизолятора.

Для герметизации дымоходной трубы при проходе через кровлю, можно использовать мастер-флэш, который выпускается различных цветов (черный, зеленый, коричневый и т.д.). Более наглядно об установке сэндвич-труб, вы можете посмотреть в видео.

Порядок установки трубы сэндвич

Разместить дымоход из сэндвич трубы можно либо через стену, либо через крышу – все зависит от особенностей строения и возможностей хозяев.

Особенности установки сэндвич трубы сквозь стену:

Однако намного чаще установку дымоотвода производят все-таки через крышу. Актуальным такой способ будет и в тех случаях, когда отопительное оборудование расположено посреди помещения, так что вывести трубу через стену невозможно и невыгодно.

Установку дымовой трубы сквозь кровлю всегда нужно начинать от печи, двигаясь вертикально.

Особенности данного способа монтажа следующие:

  1. Запрещены любые выступы на конструкции трубы.
  2. Максимальная температура внутри работающего дымохода не может быть выше 500 ℃.
  3. При отводе трубы стоит проследить, чтобы угол не превышал 30º.
  4. На всех наклонных секциях дымоотвода исключены любые инородные вкрапления или шершавость, иначе, они могут мешать свободному выходу угарных газов и дыма наружу.
  5. Нельзя допустить, чтобы сечение вертикальных и наклонных отрезков трубы отличалось.

Стоит учитывать еще и материал, из которого изготовлена кровля дома. Если они горючие или имею слабую пожароустойчивость, то потребуется установка дополнительных устройств – искроуловителей. Их можно сделать из металлической сетки с размером ячейки 50×50 мм.

Ну и последний момент, на котором стоит остановиться. Согласно СНиП и строительным нормативам вблизи дымохода не должны проходить линии электропроводки, иначе очень велик шанс неконтролируемого возгорания. Так что не стоит пренебрегать этим правилом.

Подготовка к монтажу дымохода

Подготовительные работы описываются в паспорте, есть схема установки и инструкция. Проходной узел через перекрытие приобретается в готовом виде или изготавливается на месте своими руками. Дымоход находится на расстоянии от соседних элементов благодаря такому конструктивному оформлению. Поверхности предохраняются от перегревания и не воспламеняются.

Заводская конструкция используется для оформления отверстия прохождения. Узел обкладывается теплоизоляцией, базальтовая вата работает хорошо. Указывается температура, при которой применяется минеральная вата, выдерживающая пониженные значения.

Расстояние между элементами обрешетки кровли не всегда позволяет выдерживать нормативные допуски до соседних элементов. Существующие элементы разбираются, на их месте устанавливаются новые детали в соответствии с нормами. Древесина обрабатывается противопожарными пропитками или оборачивается асбестом и оцинковкой.

Особенности эксплуатации

Комбинированные дымоотводящие системы значительно проще в обслуживании, так как меньше склонны к образованию сажевых отложений и накоплению конденсата, однако им необходимы профилактические мероприятия.

  • Следует прочищать дымоход при любых подозрениях на засорение: ухудшение тяги, появление шумов в трубе или искр в выходящем из трубы дыме. При этом для прочистки керамического дымового канала нежелательно пользоваться трубочистным ершом с гирей – можно повредить внутренние стенки.
  • Регулярно следует проверять конденсатосборник и сбрасывать накопившуюся жидкость. Если конденсатоотводчик соединён с канализацией, нужно следить за состоянием соединительной трубки: очищать при засорении и своевременно заменять при выходе из строя. Засорившийся капельник прочищают тонкой прочной проволокой.
  • Перед пуском отопительной системы после длительного простоя необходим визуальный осмотр, выявление и устранение дефектов шахты и дымового канала.

Конструкция сэндвич труб

Все, что касается отопительного оборудования связано с опасностью возникновения пожаров, особенно в деревянных домах. Статистика утверждает, что более половины случаем возгорания происходят, потому что домовладельцы выполнили монтаж дымохода своими руками некорректно. Чтобы облегчить эту задачу и защитить дом от огня, используют сэндвич трубы для дымохода. На первый взгляд они похожи на обыкновенные изделия из нержавейки, но на самом деле имеют трехслойное строение:

Конструкция сэндвич трубы

  1. Внутренний контур. Цилиндр круглого сечения из нержавеющей стали повышенной прочности толщиной не менее 1 мм с добавлением цинка или молибдена. Внутреннюю трубу изготавливают из листа металла, с помощью сварки получая герметичный шов. Благодаря высоким антикоррозийным качествам легированную сталь не повреждает взаимодействие с водой.
  2. Изоляционный слой. Между внутренним и внешним контуром находится изоляционная прослойка, которая выполняет две важные функции: «запирает» жар внутри трубы, не позволяя ему нагревать окружающие материалы и не позволяет дыму остывать во время прохождения по трубе, чтобы сажа не оседала на ее стенках. В качестве термоизоляции используют волокнистые материалы с наивысшим классом огнестойкости с рабочей температурой до 700 градусов, к примеру, минеральную вату на базальтовой основе. Слой изоляции между контурами составляет 40-60 мм, а плотность утеплителя 12о кг на кубический м.
  3. Внешний кожух. Внешняя оболочка сэндвич трубы, изготовляемая из нержавеющей стали или другого вида металла. Шов кожуха выполняют при помощи лазерной сварки, которая не повреждает гальванический слой нержавейки, защищающий ее от коррозии. Стоимость труб из латуни и меди намного увеличивает затраты на прокладку дымохода, а установка оправдана эффектным внешним видом.

Сендвичные трубы состоят из доборных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все части дымохода одной фирмы, идеально подходящие друг к другу.

Как произвести монтаж через стену

Монтаж дымохода в бане через стену используют в тех ситуациях, когда выпуск этого устройства  от печи проще сделать через рядом расположенную стенку.

Данное решение позволяет снизить количество необходимых узлов, которые придется выполнить при прохождении конструкции сквозь потолок

Важное достоинство такого способа заключается в том, что очищать такую постройку намного проще

Максимальное расстояние горизонтального участка такого дымохода должно равняться одному метру. Увеличение этой дистанции приведет к снижению тяги. Если все-таки используют более протяженный горизонтальный участок, то при этом устанавливают принудительную вентиляцию.

Видео

Проводя дымоотводное устройство сквозь стенку брусовой бани, его нужно не только установить в соответствии с противопожарными нормами, но и правильно закрепить. Для этих целей с двух сторон стены монтируют два стальных листа.

Предварительные расчеты

Помимо сечения, вам следует также определить длину дымохода и правильное его расположение.

Расчет длины

Здесь существуют некоторые требования, ознакомимся с ними.

  1. Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
  2. Если кровельным покрытием в вашем случае является горючий материал, то дымоход должен возвышаться над коньком еще на 1-1,5 метра.
  3. Если же покрытие негорючее, то данная высота будет составлять минимум 0,5 метра.

Обратите внимание! Если имеют место пристройки к дому, высота которых превышает его высоту, то дымоход в обязательном порядке следует вывести выше именно этой пристройки

Месторасположение

  1. Если крыша плоская, то труба должна возвышаться над ней как минимум на 0,5 метра.
  2. Если дымоход находится менее чем в 1,5 метра от конька, то он должен возвышаться хотя бы на 0,5 метра над коньком.
  3. Если это расстояние колеблется в пределах 1,5-3 метра, то высота трубы должна равняться высоте конька.
  4. Наконец, если дымоотвод расположен дальше чем в 3-х метрах, то эта высота должна равняться с линией, проведенной в воображении от конька под углом в 10 градусов относительно горизонта.

Если все эти требования будут учтены, то монтаж дымоходной трубы будет выполнен правильно.

Требования к дымоходу для газового котла

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

О чем еще следует знать?

Монтаж конструкции должен начинаться от отопительного прибора и поэтапно подниматься вверх.
Различные инженерные коммуникации (такие, как электрическая проводка, газовый трубопровод и проч.) не должны касаться дымоотвода.
Нельзя, чтобы в конструкции были уступы.
Конструкцию следует защитить от воздействия атмосферных осадков. Для этого потребуется дефлектор либо же любое другое приспособление

При этом важно, чтобы такая защита не препятствовала свободному выпуску дымных газов.
Температура дымных газов, движущихся по каналу, не должна превышать 50 градусов.
При монтаже должны быть учтены все нюансы, касающиеся монтажа сэндвич-дымохода. Так, если крыша сделана из воспламеняющегося материала, а в качестве топлива применяется торф или древесина, то обязательно следует поставить улавливатели искр, которые обычно производят из металлической сетки с размерами ячеек в 0,5х0,5 сантиметра.
Отрезки трубы, которые под уклоном, не должны быть шероховатыми

Кроме того, площадь их поперечного сечения обязана как минимум соответствовать вертикальному.

Варианты соединения

Существует несколько способов соединения таких дымоходов:

  1. фланцевое;
  2. по конденсату;
  3. байонетное;
  4. по дыму;
  5. и, наконец, по холоду.

Обратите внимание! Конструкция собирается по дыму, чтобы полностью исключить проникновение угарного газа в помещение. А вот по конденсату, дабы конденсированная влага свободно текла по стенкам вследствие температурной разницы

Ежели установка дымохода сэндвич своими руками была произведена первым способом, то дымные газы не будут встречать никаких препятствий и благодаря тяге будут быстро выведены на улицу. Но если стыки при этом заделаны некачественно, то конденсат может проникнуть внутрь конструкции, что очень плохо скажется на базальтовом утеплителе. Во втором же случае внутренняя трубка устанавливается в раструб, поэтому влага никоим образом не сможет проникнуть внутрь. Но если будет хотя бы маленькая щель, то дым сможет попасть в помещение. Так какой из вариантов выбрать? Конденсированная влага вредит утеплителю, а дымные газы – человеческому здоровью. Выход очевиден: вне зависимости от выбранного способа все стыки и щели следует тщательным образом заделывать.

Обратите внимание! Внутренние трубы конструкции желательно ставить по конденсату, дабы он не попадал на стыки и не затекал. Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии

Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору

Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии. Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору.

Так, с технологией вы уже ознакомились. Теперь остается лишь приобрести все необходимые материалы (обязательно качественные, сертифицированные) и приступить к работе!

Ошибки в монтаже дымохода

Так как правильно установить печь в доме и вывести трубу через стену получается не всегда, следует рассмотреть самые распространённые ошибки монтажа, чтобы избежать их. Некорректная робота конструкции возможна в таких случаях:

  • Недостаточное количество утеплителя на стыке элементов. В этом случае труба будет перегреваться.
  • Наличие стыков в местах прохождения через стену или кровельный свес. Такой монтаж повышает риск возгорания капитального сооружения.

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

  • Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
  • Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
  • Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

  • если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
  • слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);

Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

Срок эксплуатации наружного дымохода

Срок службы конструкции зависит от материала её изготовления и правильности монтажа. Керамические трубы при правильном использовании буду выполнять свою функцию до 40 лет. Кирпичный дымоход можно эксплуатировать более 50 лет. Нержавеющую сталь придётся поменять через 15-20 лет, но тут все зависит от толщины металла. Оцинковка имеет самый короткий срок службы: до 10 лет.

На долговечность конструкции влияет температура нагрева отходящих газов. Качественная сэндвич-система простоит до 20 лет. Сооружения служат дольше, если отопительное оборудование работает на газу или пеллетах.

Коротко о главном…

Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.

Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.

Сфера применения

Область использования сэндвич-труб включает в себя все виды котельного оборудования, включая газовые котлы с открытой камерой сгорания и твердотопливные модели. Конструкция часто используется в качестве дымовых труб для дровяных печей, значительно сокращая тепловые потери и выгодно отличаясь от традиционных кирпичных труб. По этой же причине сэндвичи часто устанавливают в бани и, отапливаемые печным способом, гаражи. Благодаря современному и эстетичному виду модели нередко используют для обустройства каминных дымоходов. Изделия гармонично вписываются в интерьер кухонь и каминных залов, и не вызывают диссонанс с помещением.

Общие требования к дымоходам

Требования регламентируются сборником СНиП 41-01-2003

Уделяется внимание проходу сэндвич-трубы через крышу, устройству горизонтальных и вертикальных участков и высоте оголовка над поверхностью кровли. Выдержки из нормативных положений:

  • допускается минимальное число горизонтальных участков в конструкции, длина каждого не превышает 1 м;
  • возвышение делается не меньше 0,5 м над поверхностью плоской кровли;
  • вершина не делается ниже линии, условно проведенной от конька крыши перпендикулярно к карнизу под углом 10° к уровню горизонта;
  • труба возвышается на 0,5 м над коньком при выходе на скатной крыше, высота наружной части трубы достигает от 1,5 до 3,0 м;
  • повороты дымохода выполняются под углом в 30°;
  • не допускается нагревание дыма внутри полости свыше 500°С;
  • сечение не уменьшается при устройстве наклонных и горизонтальных участков;
  • протяженность — не меньше 5 м от решетки колосников до оголовка дымохода; в домах без чердака разрешается длина менее 5 м, если есть хорошая тяга;
  • высота конечной точки делается больше или равной высоте расположенных рядом выходов вентиляции;
  • труба дымохода оканчивается выше окон, расположенных близко строений.

Что следует учитывать во время выбора дымохода

Внутренний канал изготавливается из нержавейки, т.к. он воспринимает негативное действие температуры. Труба дымоходной системы с руслом из оцинкованного металла используется для вывода дыма от газовых агрегатов. Учитываются такие обстоятельства при выборе:

  1. Качество металла, влияющее на срок работы изделия и стойкость к нагреванию.
  2. Материал теплоизоляции и его плотность. Показатели определяют способность слоя выдерживать нагревание без разрушения;
  3. Вид бокового соединения на трубе. Для мощных котлов трубы сваривают лазером, а катаные швы предназначены для газовых котлов.

Материал внешней оболочки используют разный:

  • для твердотопливных котлов рекомендуется оцинкованный металл или нержавеющая сталь;
  • низкотемпературные каналы отвода изготавливают из меди, латуни, полиэстера.

Нержавейку применяют марки 310 S, 316Ti и 321 — это стандартные металлы универсального назначения. Материал выдерживает нагревание в составе изделия без разрушения до температур +850…+1000°С.

Как выбрать диаметр и месторасположения дымохода

Выбираются трубы диаметром от 115 до 120 мм для дымохода небольшого частного дома или загородной дачи. Мощность отопления не превышает показателя 3,6 кВт в таких зданиях. Трубы применяются с диаметром больше 180 мм для вывода дыма от отопительных котлов с мощностью свыше 5 кВт. Сэндвичи используются диаметром больше 220 мм для печей от 7 кВт. Трубы выпускают разных диаметров, поэтому параметры подбираются без труда.

Дымоход располагается на скатных крышах наиболее близко к верхнему ребру по причинам:

  1. Требуется максимальное движение воздуха для создания хорошей тяги. В этой области крыши наивысший барьер кровли не препятствует передвижению потоков.
  2. Вертикальный стояк обеспечивает требуемые параметры общей длины в 5 м от колосниковой решетки из-за его расположения в наиболее приподнятом месте крыши.

Высота дымохода, его расположение учитываются совместно с отдельными соединительными элементами, диаметр которых не отличается от основной трубы. Возникают трудности, если это правило не соблюдено, и требуется делать переходники в местах соединения.

Чистка труб дымохода и уход за ними

Заключаются в соблюдении следующих моментов:

  1. В отопительный сезон чистка дымохода от твердотопливного котла проводится минимум 1 раз в 2 недели.
  2. Чистка выполняется через специальный отсек ‒ ревизионное окно. Если оно отсутствует, то нужно снять хомут и открыть заглушку.
  3. Регулярно очищается от влаги и конденсатосборник. Когда он соединен с канализацией, проверяется состояние соединительной трубки. При повреждении выполняется замена. Для очистки используется кусок проволоки.

Конструкция из сэндвича отлично подойдет для системы отопления на газу

Можно использоваться и для дровяного котла, печи, но здесь важно регулярно выполнять чистку дымохода от сажи

Инструменты, необходимые для устройства дымохода

Для того, чтобы своими руками установить дымоход в вашем жилище, вам придется запастись следующим минимальным набором инструментов:

  • болгарку для разрезания металла и дрель для сверления отверстий
  • шпатель, стамеску и кельму
  • шуруповерт, желательно с шестигранными насадками и лобзик, можно электрический,
  • небольшой молоток и крестовую отвертку,
  • защитные перчатки и очки

Что нужно помнить при монтаже дымохода своими руками

По способу строительства дымоходы можно разделить на внутренние или наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.

Так, внутреннюю конструкцию дымохода можно применять для строительства отопительных систем на основе котлов обогрева или каминов. Такие системы обычно устанавливаются внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсированию влаги и хорошо защищена от влияния атмосферной влаги.

Однако, продукты сгорания, проходящие через дымоход имеют большую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами сильно нагреваются и могут загореться. Таким образом, внутренние дымоходы не рекомендуется устраивать в стенах, построенных из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

составные части дымохода

Внешний дымоход рекомендуется устанавливать для промышленных и просто больших отопительных систем. Обычно они устраиваются в том случае, если площадь отапливаемого помещения превышает 500 кв.метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными затруднениями. Так, в здании с бетонными стенами и перекрытием легче пробить плиту между этажами, чем долбить канал в стене.

Подготовка к сборке

Перед тем как установить печку на даче с выходом трубы через стену, нужно подготовиться. Для работы требуется спецодежда и перчатки. Если будет осуществляться резка металлических изделий, желательно надеть защитные очки.

Подбор инструментов и материалов

Для выполнения работы требуются такие инструменты:

  • дрель, оборудование для резки материала;
  • термоустойчивый герметик;
  • заклёпочник;
  • хомуты, дюбеля, уголки;
  • фольгированный строительный скотч;
  • отвёртки;
  • уровень, отвес;
  • нож;
  • стремянка;
  • при работе с бетонными стенами потребуется перфоратор.

Комплектующие для монтажа дымоходаИсточник vse-postroim-sami.ru

Из материалов потребуется стальной патрубок, при помощи которого горизонтальный фрагмент соединяется с котлом. Ещё нужен тройник для подключения труб, колено (с его помощью конструкция направляется вверх), опорная консоль. Для крепления изделий на стене используются кронштейны, дюбеля. Соединение нескольких труб осуществляется посредством хомутов. Ещё нужен теплоизоляционный материал, защитный колпак.

Выбор места размещения

В доме есть центральные и боковые стены. Вторая расположена со стороны скатов и под свесами кровли. На эту часть попадает жидкость во время дождя (если не закреплена водосточная система). Над центральными стенами располагается небольшой кровельный выступ, поэтому риск попадания жидкости с крыши минимален.

Лучше монтировать дымовыводящую конструкцию по фронтальной стене. Тут учитывается, что на ней по линии прохождения дымохода не должно быть окон или балконов. Если приходится монтировать трубу сквозь свес, то обустраивается качественная огнезащита.

Выбор места для вывода дымохода через стенуИсточник stroychik.ru

Расчёт высоты дымохода

Так как правильно вывести дымоход через стену на улицу в деревянном доме можно только при соблюдении технических требований, первым параметром, который учитывается, является высота сооружения. Он зависит от этажности дома. Если высота здания не превышает 5 м, то минимальный параметр высоты конструкции составляет 5 м. Если пренебречь этим значением, в доме конструкция будет дымить в доме, тяга ухудшится, производительность отопительного прибора уменьшится.

Если труба будет слишком длинной, увеличится расход топлива. При высоте здания, превышающей 10 м, основным ориентиром считается его конёк: он должен быть ниже дымохода на 0,5 м. На указанную характеристику влияет сечение труб и мощность отопительного оборудования.

Высота дымоходаИсточник vosaduly.ru

Расчёт диаметра трубы

Внутренний диаметр конструкции должен соответствовать габаритам патрубка. Любое сужение внутреннего объёма трубы влияет на формирование тяги. На представленное значение влияет мощность оборудования: чем она выше, тем больше внутренний диаметр. Руководствоваться нужно стандартными строительными правилами:

Мощность, кВтВнутреннее сечение, смМинимальный диаметр, см
до 3,514×1415,8
3,5-5,214×2018,9
5,2-714×2721,9

Если учитывать все технологические особенности монтажа, конструкция простоит не один десяток лет без существенных проблем.

Особенности такой конструкции

Сэндвич является неплохим вариантом дымоходной трубы с утеплением. Утепление обеспечивает вам наличие следующих плюсов:

  • возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;
  • наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).

Стандартные варианты таких дымоходов обладают наружным оцинкованным покрытием. Выпускаются также варианты, выполненные из нержавейки, а также окрашенные в любой подходящий для вас цвет.

Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное — не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.

Схема устройства сэндвич-трубы.

Необходимыми инструментами при работе являются:

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Вывод через металлочерепицу круглой трубы

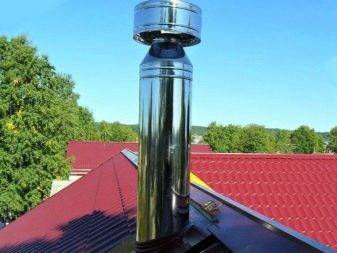

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

  1. Осуществляется капитальный ремонт кровли.
  2. Заменяется стропильная конструкция.
  3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
