Какие бывают дымоходы для банной печи – виды и способы монтажа

Элементы противопожарной разделки для дымоходов сендвич и одностенных. Организация прохода дымоходов через стены, перекрытия и крышу

  1. Фланец-конус. Декоративный элемент с замковым креплением, подходит для дымоходов любого диаметра. Позволяет спрятать неровности отверстия в стене. Крепится саморезами через отверстия в крепежных кронштейнах. Не подходит для установки на крыше.

  2. Разделка потолочная. Элемент может быть одностенным или с утеплителем (сендвич). Тип, а также форма и размеры выбираются под вид монтируемого дымохода. Надевается на предыдущую нижнюю трубу дымохода, стык промазывается жаростойким герметиком. К потолку площадка крепится саморезами через отверстия в углах площадки разделки. Со стороны потолка в разделку укладывается минеритный или базальтовый утеплитель, песок или керамзит. Служит декоративным элементом, скрывая неровности отверстия в потолке, а также защищает перекрытие от излишнего нагрева и возгорания.

  3. Крышная разделка (прямая или угловая). Для организации вывода трубы через крышу.

Определяемся с параметрами

Диаметр дымоходной трубы определяется непосредственно исходя из прилагаемых к печи инструкциям. В большинстве случаев там приводят рекомендации по рекомендуемым величинам диаметра трубы.

Информация. Если инструкция отсутствует, то ориентироваться необходимо по выходному патрубку печи.

В инструкции также описана рекомендуемая высота дымохода, но если инструкции нет, то обустраивают дымоход с высотой не менее 450 см.

Помимо прочего, следует учитывать основные правила:

  1. Труба дымохода может не менее чем на 50 см превышать уровень кровельного конька. Минимальное расстояние между коньком и дымоходной трубой — 150 см;
  2. Если в вашей бане обустроена плоская крыша, то труба дымохода должна выступать не менее чем на 100 см;
  3. Максимальное расстояние между коньком и трубой – 300 см.

Асбоцементные трубы – щедрость СССР

Широко использоваться асбоцементные трубы стали еще со времен СССР. Почему? Да стоили они дешево, были просты в производстве, природного асбеста в стране хватало. Тем более что использовать такие трубы можно было без всякой предварительной изоляции для самых разных сельскохозяйственных нужд. Вот только для обустройства дымоходов они никогда не были предназначены.

Но голь на выдумку хитра, как говорится. Канули в лету времена мелиорации, а асбоцементные трубы остались. И в период массового строительства частных домов они пошли в ход уже как дымоходные. Сразу появилось немало противников такой реализации – в первую очередь, защитников экологии, которые утверждали, что асбоцемент выделяет в окружающую среду много плохих соединений. Хотя, как утверждают ученые, асфальт на дороге еще более канцерогенен. Но, все же, даже крыши зданий сегодня покрывают самой разной дорогой кровлей вместо дешевого и долговечного асбеста.

И все-таки все эти опасения и мифы мало имеют отношения к дымоходам из асбоцементных труб. И в тоже время они вовсе не безопасны – этот материал никогда не был рассчитан на высокие температуры, и может загореться уже при 300˚С. Поэтому, если уж ставите их, то только не у самой печи – а как можно ближе к кровле, где дым уже идет немного охлажденный.

Но есть также и второй момент. Сажа образуется в любом дымоходе, но чем стенки того более гладки – тем меньше ее на них задерживается. А вот асбоцементные трубы как раз гладкостью никогда не отличались, и сажи на них скапливается очень и очень много. А загореться ей легко – это знает любой печник. Мало того, если сажа загорится именно внутри асбоцементной трубы – та попросту взорвется! Представляете себе последствия?

А еще асбоцементные трубы сильно разрушаются от конденсата. Как это может быть, если они изначально были предназначены для воды? Вот именно – для воды, а конденсат – это агрессивная среда из смеси окислов горения и совсем небольшим количеством влаги. Причем в окислах еще и содержится хороший процент соляной кислоты, которая даже кирпич разрушает, а ведь асбест еще и впитывает в себя, что может, передавая все это на строение в виде неприглядных пятен с таким же неприятным запахом.

Итог: решили рискнуть и использовать-таки для дымохода дармовую асбоцементную трубу – обязательно ее прочищайте, и как можно чаще. Правда, с этим вы тоже намучаетесь – ревизионных окон в таких трубах сделать не получится.

Виды дымоходов

В основном, при строительстве банной печи используются два вида дымохода — это коренные и насадные.

Коренные дымоходы выстраиваются отдельно, рядом с печью, и соединяются с ней специальным патрубком, который и отводит дым в основной канал. Этот вид может даже использоваться для двух или трех печей. Естественно, в этом случае он должен иметь соответственный внутренний диаметр, и трубы от разных отопительных приборов монтируются на различной высоте.

Коренная схема дымохода

Дымоотводные системы с насадной трубой отличаются от коренных тем, что устанавливаются непосредственно на патрубок печи и выводится на улицу через стену или крышу. В банных постройках хозяева чаще отдают предпочтение именно насадным дымоходам.

Дымоход насадного типа

Также дымоходы можно разделить на наружные и внутренние.

Первые выводятся через стену, и основная их часть проходит по улице, где закрепляется к стеновой поверхности с помощью кронштейнов. Но сразу нужно сказать, что наружный вид дымоотвода плохо подходит для бани, так как быстрее остывает, как бы хорошо он ни был утеплен. А именно для бани терять лишнее тепло – непростительная роскошь.

Дымоход наружный

Внутренние дымоходные системы устанавливают чаще, поэтому и стоит о них узнать больше.

Дымоход, проходящий внутри помещения через потолок

Одним из главных преимуществ внутреннего дымохода является его максимальная вертикальность, что способствует хорошей тяге. Однако, есть у него, конечно, и свои недостатки:

— для его устройства в готовой постройке нужно прорезать (пробивать) отверстия в перекрытии и кровле, а также делать надежную гидроизоляцию. Кроме того, придется потрудиться чтобы изолировать проход в перекрытии жаростойким материалом;

— дымоход, проходящий снаружи, намного легче отремонтировать, чем внутренний.

Но несмотря на возможные минусы, тепло, отдаваемое в помещение, гораздо важнее для бани, поэтому лучше не полениться и провести его внутри, чтобы не терять банный жар и не сжигать при этом лишнего топлива.

Какая труба лучше для банной печи

Если строить полноценную парилку, то для бани лучше всего использовать керамические или кирпичные дымоходы.

Дымоход для банной печи из нержавейки

Металлический канал выгоден тем, что, независимо от типа бани, конструкция не ржавеет от конденсата и влаги. Красивая никелированная поверхность органично дополняет интерьер комнаты, отделанной древесиной. Цена на сэндвич составляет около 10 долл. за метр. Сам дымоход получается наборным из отдельных секций, соединяемых хомутами, ими же труба крепится к стене.

Важно! Из готовых деталей можно собрать трубу самой сложной формы, изогнуть и наклонить практически произвольным образом. Это значит, что печь в бане можно поставить в любом месте, где не мешают силовые элементы крыши.. Дымоход из нержавейки лучше подойдет для маленькой бани

Дымоход из нержавейки лучше подойдет для маленькой бани

Кроме того, металл быстрее прогревается, а значит, появится тяга в печи, соответственно, время на прогрев парилки сократится вдвое.

На этом преимущества использования стальной трубы для печки заканчиваются, дальше одни разочарования:

  • Раскаленный металл во влажной атмосфере бани подвержен газовой коррозии. Это значит, что через год-два, в зависимости от интенсивности пользования парилкой, в дымоходе появятся свищи, и часть секций нужно будет менять;
  • Нержавейка в нагретом состоянии издает специфический «металлический» запах, убрать который из парилки очень сложно;
  • На рынке металлических дымоходов присутствует огромное количество подделок.

Чаще всего продавцы хвастают тем, что корпус сэндвича не гниет даже в морской воде, и внутренняя жаровая труба изготовлена из нержавеющей стали с высоким содержанием никеля. На самом деле наружную часть делают оцинкованной, а внутреннюю из пищевой нержавейки. В результате в воздухе парилки и всей бани появляются пары цинка, которыми легко можно отравиться. Для внутренней трубы должен использоваться жаростойкий металл с высоким содержанием кремния и марганца.

Кирпичный дымоход в бане

Построить трубу из кирпича сложно. Мало того, дымоход нужно будет делать вместе с печью, а до начала работ потребуется сделать фундамент. Иначе малейшее отклонение от вертикали может стать причиной возникновения трещин в кладке.

Без фундамента не обойтись

Труба строится долго, полноценный дымоход на хорошем кирпиче и кладочном растворе можно сложить не быстрее, чем за неделю. При этом еще столько же придется ждать, пока раствор схватится, а конструкция даст планируемую усадку. Стандартное сечение трубы 10х12 см и 15х15 см, на практике предпочтение отдают большему размеру из-за возможного зарастания поверхности сажей.

Кирпич считается наиболее безопасным вариантом для обустройства прохода через перекрытия. Иногда из кирпича даже делают кожух на металлическую трубу, это гарантирует защиту деревянного потолка и отсутствие прожогов древесины, что нередко случается с металлическими конструкциями.

Проход из кирпича для трубы из нержавейки

Керамический дымоход для бани

Самый прогрессивный и удобный вариант изготовления дымоходной трубы. Можно сказать, что это лучшее, что можно сделать своими руками, не имея квалификации печника. Номенклатура диаметров керамики достаточно велика, от 14 см до 30 см, понятно, что для обычной домашней парилки диаметр трубы для печи в баню берется минимальным.

Секции высотой по 500 мм

Дымоход собирается из секций, отлитых из специальной жаростойкой глины и обожженной в печи при 1100оС. Керамический дымоход не боится влаги, как кирпич, не гниет и не прогорает, как металл, и при этом обладает сравнительно небольшим весом.

Из существенных недостатков можно отметить:

  • Высокую цену на секции и комплектующие детали;
  • Потребность в определенной квалификации и знаниях для правильной сборки.

Керамическая труба обладает небольшим коэффициентом теплового расширения, поэтому не бывает проблем с усадкой и обрывом фартука, закрывающего корпус трубы на крыше. Сама технология керамического дымохода предполагает установку канала внутрь кирпичной обоймы. Чтобы уменьшить потери и перегрев, керамический канал обязательно уплотняют базальтовым полотном.

Керамика почти не отличается от металла

Интересным решением считается установка дымохода из двух керамических каналов. Обычно такую схему применяют для большой бани с огромной кирпичной печкой. Возможность перекрывать один из каналов обеспечивает быстрый розжиг топки даже в сильный холод.

Схема сборки дымохода для бани

Технология прочистки засорившегося дымохода

И, наконец, важно позаботиться о регулярной очистке дымохода. Самый проверенный и старый ее метод, к примеру, — механический

Для этого берутся в руки ерши, специальные гири, а иногда даже и кувалда с ломом. Правда, работа эта настолько грязная, что придется заранее все вынести из бани и накрыть оставшиеся поверхности слоями из газет.

Проще всего из перечисленного чистить щеткой – для этого ее достаточно вставить в дымоход и аккуратно проталкивать вверх, пока не ослабнет сопротивление накопившейся сажи. Не нужно только вертеть ее – иначе придется потом доставать этот инструмент по частям.

Если же в трубе стали заметны небольшие наросты, можно воспользоваться осиновыми дровами – когда они горят, создается отличная тяга, которая и выносит пепел из трубы. Ко всему у осины сухой и сильный жар, при котором сразу сгорают смолистые вещества в трубе от топки хвойными породами. К слову, такими же свойствами обладают и картофельные очистки, если их удастся заготовить в нужном количестве.

Но все больше популярными становятся современные методы очистки дымохода – это химические препараты, которые содержат особые вещества, способные выносить при сгорании с собой сажу, или же разрыхляют ее так, что она сама отваливается.

А чистить банный дымоход лучше всего после дождя. Несложный уход и регулярная забота о чистоте труб – и дрова в бане будут гореть на «пять»!

Установка внешних металлических конструкций дымоотвода

Если схемой монтажа дымохода предусматривается внешнее его размещение, трубу, идущую от отопительного агрегата, прокладывают через стену постройки. Чтобы обеспечить безопасность процесса эксплуатации, специалисты советуют выложить кирпичную кладку, которая позволит изолировать стену, когда через нее будет выведен дымоход.

Для разворота трубы в направлении стены потребуется такое изделие как отвод или колено. Эти элементы конструкции имеют изгибы под углом 45 или 90 градусов. Их подбирают с учетом схемы установки системы дымоотведения.

Труба на печку в баню может быть выведена через стену, как посредством короба, так и через чердачное перекрытие. Короб при этом наполняют каменной ватой. Поскольку вокруг трубы могут быть небольшие зазоры, их обрабатывают термостойким герметиком.

С внешней стороны постройки устанавливают тройник. От него дальше будет осуществляться монтаж элементов конструкции: наверх, вдоль стены и к месту сбора конденсата, расположенного внизу.

Нормативные требования по устройству дымоходов

Основное и единственное предназначение дымоходной трубы – это выведение отработанных газов от отопительного котла в атмосферу за пределами здания, где установлена печь, котел или камин. При этом от ее правильной установки напрямую зависит эффективность работы генерирующего тепло оборудования.

Можно поставить в доме котел с превосходным КПД, но допустить просчеты при монтаже дымоходной трубы. В результате – перерасход топлива и отсутствие комфортных температур воздуха в комнатах. У дымоотвода должно быть правильно подобрано сечение, расположение, конфигурация и высота.

Если в доме два котла или печь и камин в разных комнатах, то лучше сделать для каждого из них отдельные трубы отведения дыма. Вариант с одним дымоходом разрешен СНиПами, но грамотно его рассчитать сможет только профессиональный печник.

Диаметр печной трубы подбирается в зависимости от используемого отопительного оборудования. При установке котла он уже задан производителем отводным патрубком. Подключать к нему трубы меньшего сечения запрещено, а большего – попросту не нужно. Во втором случае для повышения тяги придется монтировать редуктор, который стоит немалых денег.

В случае с камином или русской печью из кирпича все несколько сложнее. Здесь придется делать инженерные расчеты с учетом используемого топлива и размеров топки. Гораздо проще взять готовый проект кирпичной печи, испытанный временем. Благо есть немало вариантов с уже четко выверенной порядовкой кирпичной кладки.

Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши

Чем выше и длиннее дымоотвод, тем сильнее тяга. Однако это может привести к перегреву и разрушению его стенок. Плюс, сильное повышение тяги – это предпосылки к возникновению турбулентности в дымоходе, которая сопровождается гулом и низкочастотным шумом.

При слишком низкой трубе конек может превратиться в непреодолимое препятствие для выходящего из нее дыма. В результате возникнет эффект обратной тяги с опрокидыванием дымовых газов обратно в топку. О том, как ее нормализовать пойдет речь в этом материале.

При нормальном функционировании дымохода горизонтальный поток ветра, обтекая участок трубы над кровлей, поворачивает вверх. Вследствие чего над нею образуется разряженный воздух, который буквально “высасывает” из отвода дымы. Однако этому процессы может помешать конек скатной крыши и даже высокое дерево в непосредственной близости с домом.

Нормы по устройству системы отведения дыма

Строительные нормы предписывают дымовую трубу делать следующим образом:

  1. Длина ее от колосника до верхней точки должна быть от 5-ти метров (исключение возможно только для строений без чердаков и только в условиях устойчивой принудительной тяги).
  2. Оптимальной с учетом всех возможных изгибов высотой считается 5–6 м.
  3. Расстояние от металлической печной трубы до конструкций из сгораемых стройматериалов должно быть от метра.
  4. Горизонтальный отвод сразу за котлом не должен превышать 1 м.
  5. При прохождении кровельного покрытия, стен и перекрытий внутри дома следует обустраивать канал из негорючих материалов.
  6. Для соединения металлических элементов трубы герметик следует применять исключительно термостойкий с рабочей температурой от 1000 °С.
  7. Над плоской кровлей дымоход должен возвышаться минимум на 50 см.
  8. Если некирпичная печная труба сооружается выше уровня крыши на 1,5 метра и более, то ее в обязательном порядке необходимо укреплять при помощи растяжек и скоб.

Любые наклоны и горизонтальные участки неизбежно снижают тягу в трубе дымохода. Если сделать его прямым не получается, то изгибы и смещения лучше всего выполнять из нескольких наклонных сегментов под общим углом до 45-ти градусов.

Помимо соблюдения сугубо строительных правил гарантирующих высокую эффективность работы дымохода и печи необходимо также позаботиться о противопожарной безопасности, для чего делаются специальные отступки и экраны

При устройстве вентиляционных и дымоходных шахт параллельно в одной конструкции над кровлей их ни в коем случае нельзя накрывать общим колпаком. Отвод от печи обязательно должен возвышаться над трубой вентиляции, иначе тяга снизится, а дым начнет засасывать обратно в дом. То же касается отдельных, но рядом расположенных вытяжек и дымоходов.

Керамика

На протяжении многих лет применялась керамика в качестве основного материала. Это связано с тем, что данный материал может выдерживать воздействие высокой температуры. Довольно часто готовая конструкция закрывается в специальный кожух. Достоинствами керамической конструкции можно назвать нижеприведенные моменты:

  1. Материал хорошо аккумулирует тепло. Керамика хорошо прогревается, а также держит тепло на протяжении длительного периода.
  2. Керамика переносит температурные перепады. Данный материал может выдерживать несколько циклов нагрева и резкого охлаждения без изменения структуры. Это свойство керамики известно на протяжении многих лет.
  3. Высокая влажность и химические вещества не оказывают коррозионное воздействие.
  4. Высокая степень универсальности. Керамические трубы подходят для самых различных печей и сооружений.
  5. Все поверхности гладкие, что снижает вероятность образования сажи.
  6. Структура практически не подвержена воздействию конденсата.

Однако есть и определенные недостатки, среди которых отметим большой вес сооружения. Именно поэтому нужно проводить создание дополнительных элементов крепления. Многие специалисты указывают на то, что сложности при выполнении монтажных работ полностью окупаются.

Кроме этого не стоит забывать о том, что керамика обладает весьма высокой хрупкостью и боится сильных ударов. Именно поэтому во многих случаях проводится использование специальных защитных кожухов.

Трубы из нержавеющей стали

Есть довольно много причин, из-за которых происходит образование конденсата на внутренней или наружной поверхности труб. Именно поэтому некоторые специалисты рекомендуют использовать нержавеющую сталь в качестве основного материала при изготовлении труб. Этот вид металла имеет высокую устойчивость к атмосферному воздействию и может прослужить на протяжении достаточно длительного периода. Среди основных преимуществ отметим:

  1. Небольшой вес конструкции, что определяет отсутствие надобности в возведении специального фундамента.
  2. За счет повышенной устойчивости к воздействию повышенной влажности конструкция имеет длительный срок эксплуатации.
  3. Внутренняя поверхность гладкая, что определяет отсутствие вероятности накопления налета.
  4. Простота выполнения монтажных работ.
  5. Труба из нержавеющей стали может монтироваться на момент возведения сооружения или после завершения этой работы.

Кроме этого уделим внимание и на приемлемую стоимость данного материала. Однако есть и несколько недостатков, среди которых отметим:

Однако есть и несколько недостатков, среди которых отметим:

  1. Есть необходимость в выполнении работы по утеплению снаружи. В противном случае перепад температуры становится причиной образования большого количества конденсата.
  2. В некоторых случаях нержавеющая сталь не подходит под стиль оформления сооружения.

При желании можно провести декорирование трубы при помощи специального кожуха, который имитирует кирпичную кладку или другой отделочный материал.

Советы по сборке

После сооружения дымохода, а также некоторого времени использования важно позаботиться о регулярной очистке системы. Самый проверенный способ почистить дымоход – применение механических инструментов

Для этого подойдут специальные ерши, гири, в некоторых случаях лом и кувалда.

Работа трубочистом – занятие грязное, потому из бани заранее все выносят, поверхности закрывают газетами или пленкой:

Самый простой метод – использование специального ершика, которым можно прочистить дымоход. Ершик достаточно вставить в трубу, затем надлежит аккуратно толкать его вверх, пока не иссякнет сопротивление из-за накопившейся сажи. Его не следует вертеть вокруг оси, иначе есть риск, что он застрянет в трубе, и его придется доставать частями.
Еще один действенный метод очищения дымохода – горение осиновых дров. Способ поможет при небольшом количестве сажи на поверхности трубы. При горении осиновых полен создается лучшая тяговая сила, которая способна вынести сажу из трубы.

  • Подобными свойствами обладают картофельные шкурки. Но для подготовки нужного количества материала придется вплотную заняться чисткой не одного килограмма овощей.
  • Частыми в применении стали современные способы защиты трубы от сажи с использованием химических средств. Современные препараты включают специальные компоненты, которые при сгорании выносят за собой сажу. Компоненты могут действовать в качестве разделителя сажи, она в результате сама отвалится со стенок трубы.

Считается, что лучшее время для чистки дымохода – после дождя. Во влажной среде проще осуществить уход за трубой. Своевременная чистка труб станет залогом качественного горения дров. Это позволит сохранить тепло в бане. О том, как сделать правильный дымоход для бани, смотрите в видео ниже.

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

  • Обязательно применяйте потолочно проходной короб, даже если используете сэндвич. Его заполняйте керамзитом, пеностеклом или минеральной ватой. Не засыпайте околотрубное пространство землёй, тем более песком. Песок имеет свойство сильно нагреваться и долго сохранять тепло.
  • Самая оптимальная высота дымохода – 4,5-5 метров. Пытайтесь придерживаться этих параметров.
  • Верхний край трубы должен возвышаться над коньком не меньше 50 сантиметров. Но, а если крыша плоская, то здесь уже высота должна быть не менее метра. При большой высоте дымохода, монтируются специальные оттяжки.
  • В парном помещении, если труба проходит возле стены или перегородки, то на стену обязательно устанавливается защитный экран. Он может быть в виде нержавейки или базальтового картона.
  • При монтаже «флешки» рекомендуется пользоваться специальным термо и атмосферостойким герметиком. Он отлично справляется с возложенной на него задачей. Кстати, во время сборки сэндвич дымохода, часто применяют тот же термогерметик, а иногда и обжимные хомуты.
  • Если используется горючий кровельный материал, то наличие искрогасителя обязательно. Его можно сделать самостоятельно, применив отработанный воздушный «КАМАЗовский» фильтр.
  • Старайтесь избегать стыков сэндвич труб в потолочном проходе. В этом месте дымовой канал должен быть цельным.

Предлагаем ознакомиться: Вентиляция в бане схема и устройство

Цитата мудрости: Если хочешь, чтобы мир изменился, стань этим изменением.

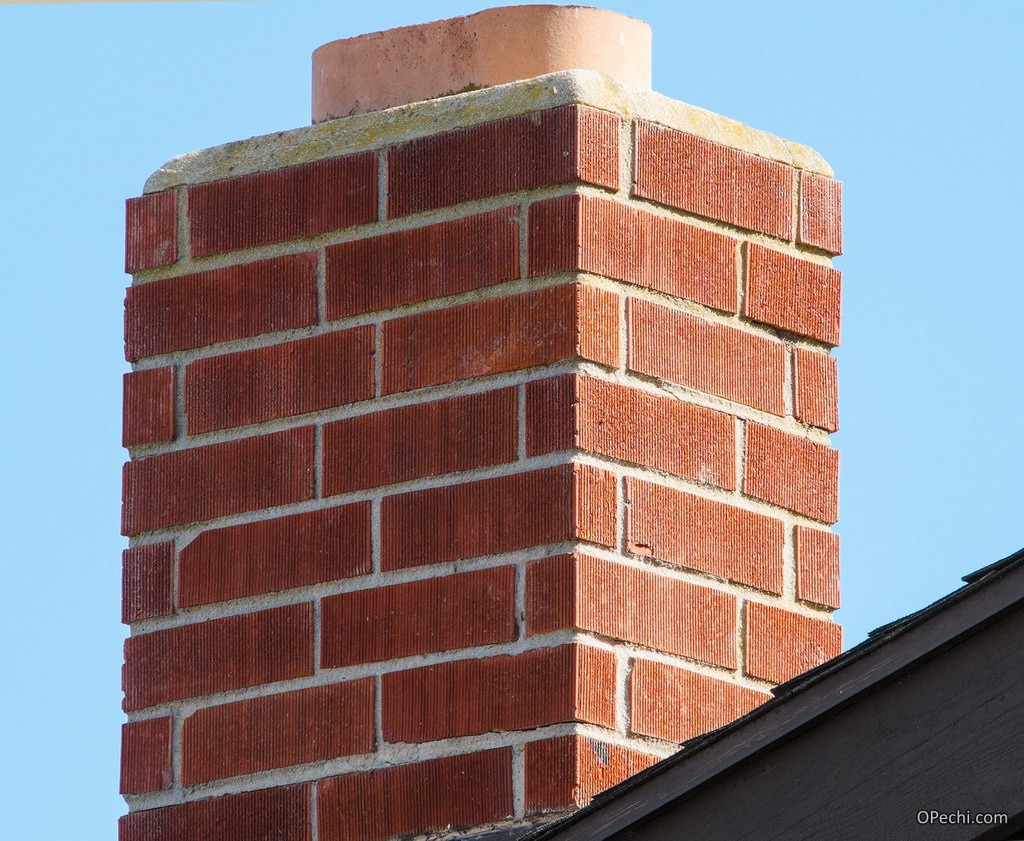

Кирпичный банный дымоход

Если в бане используется кирпичная печь «каменка», лучше сложить для нее своими руками дымоход из кирпича. Для этого стоит воспользоваться рядовкой, по которой строилась и сама печь. Начало дымохода закладывается на 12-19 ряду. Далее формируются два канала размером в кирпич, которые выше переходят в один.

Кирпичный банный дымоход

При кладке дымохода главное – не допускать трещин и зазоров, стараясь сделать максимально ровную внутреннюю поверхность трубы. Это уменьшит оседание сажи и конденсата, благодаря чему печная труба прослужит дольше. Первый признак проблем дымохода – появление сажи на стенах бани. Если это случилось, необходимо срочно искать и устранять причину. Иногда достаточно прочистить дымоход.
