Устройство теплого пола в бане

Схема и устройство «пирога»

Если рассматривать устройство тёплого водяного пола в бане от печи в виде «пирога», то оно состоит из:

  • чернового пола — бетонного или деревянного;
  • гидроизоляционного слоя — он препятствует образованию конденсата;
  • утеплителя — уменьшает теплопотери;
  • арматурной сетки — защищает изоляцию;
  • отражателя из фольги — направляет тепло в нужном направлении;
  • нагревательного элемента — трубы уложенные спиралью;

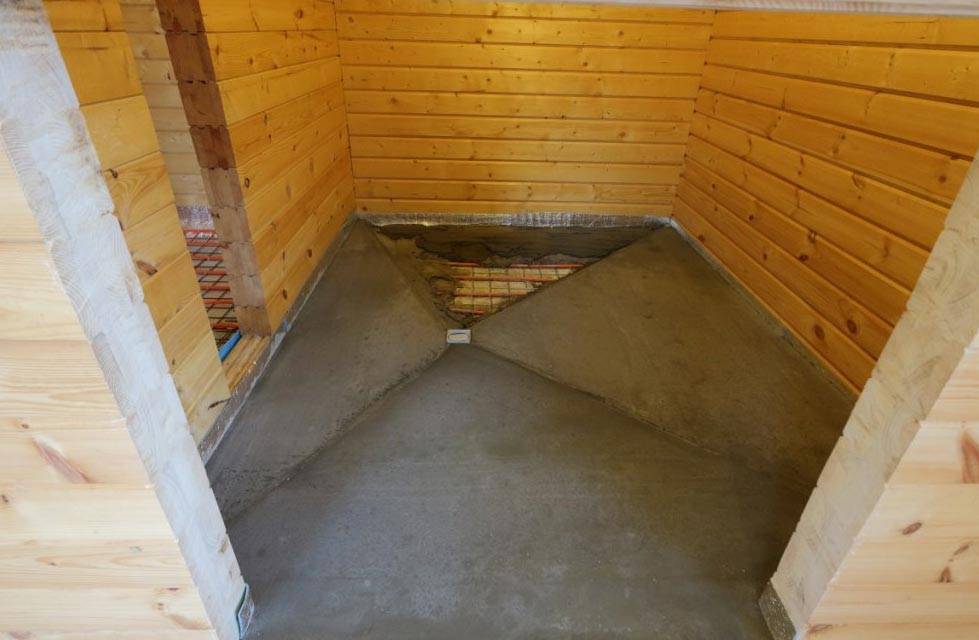

  • бетонной стяжки — имеющей уклон по направлению стока;
  • финишного покрытия.

При самостоятельной укладке тёплого пола на грунт, требуется обустроить песчаную подушку, сверху её необходимо засыпать керамзитом, на него расстелить гидроизоляционный слой.

Помимо этого, понадобится дополнительная установка смесительного узла, теплообменника и насоса.

Варианты полов в бане

Издревле на Руси бани возводились очень быстро и не требовали особых затрат. Привозились бревна, выкладывались на грунт, и начиналось строительство сруба. Для устройства протекающего пола применялись те же бревна, расколотые пополам. Бани строились без фундамента, его стали применять уже в 18 веке.

Банька, возводящаяся на фундаменте, оказалась более долговечна, так как не подгнивал нижний ярус бревен, которые были уложены прямо на грунт. Также стала возможной укладка теплого пола, а не холодного. Но от постоянного воздействия сырости и влаги деревянный пол достаточно быстро приходили в негодность, и половое покрытие снова и снова нуждалось в замене или ремонте.

Тогда в качестве альтернативного варианта стал применяться бетонный пол, требующий устройство дренажной системы. Если в баньке с полом из расколотых бревен или досок вода просто уходила сквозь половицы в грунт, то здесь уже нужна была целая система водостока. Бетонный пол делался с небольшим уклоном для стока воды в определенное место, из которого вода уходила по траншее в дренажный колодец и направлялась далее в канализационную систему или сливную яму. Бетонный пол в русской бане очень редко покрывался сверху досками или циновками для создания более комфортных условий. Пол из бетона оказался довольно долговечным. Он не боится сырости и влаги, дольше служит и не требует постоянного ухода. Можно узнать о секретах утепления пола в деревянном доме.

Устройство системы пола с подогревом в бане стало наиболее оптимальным вариантом.

Его можно сделать:

  • с электроподогревом;
  • с водяным обогревом.

В пол монтируются трубы, по которым циркулирует жидкость теплоносителя. Принцип подобен системе парового отопления, однако перед устройством такого пола следует ознакомиться с его разновидностями и особенностями установки более детально.

Существует две основные разновидности теплого пола, применяемого в банях:

  1. Водяной пол. Теплый полы такого типа являются современной альтернативой традиционным радиаторам.
  2. Электрический пол с подогревом

По принципу подогрева электрический пол бывает:

  • конвекционный;
  • инфракрасный.

По исполнению:

  • пленочным;
  • кабельным;
  • стержневым.

Для того чтобы правильно смонтировать пол с подогревом своими руками в бане или другом помещении, следует выбрать оптимальный для своего строения вариант. Более подробное рассмотрение разновидностей теплого пола поспособствует правильному выбору. Можно ознакомиться с материалом — теплый водяной пол.

Настилаем водяной пол своими руками

Водяной тёплый пол считается одним из наиболее удобных и выгодных для установки в бане. Система представляет из себя замкнутый трубопровод, по которому благодаря насосу циркулирует жидкость — это может быть как обычная вода, так этиленгликоль или антифриз (либо его водный раствор). Источником тепла для нагрева воды в трубах выступает котёл, сами трубы могут быть пластиковыми или медными. Также вам понадобятся насос и арматура.

Водяной пол — пожалуй, самый популярный вид подогрева для бани

Преимущества водяного обогрева:

  • возможность обогреть большую площадь при умеренных энергозатратах;
  • система мало подвержена механическим повреждениям и деформации из-за того, что целиком находится под поверхностью пола;
  • равномерное распределение тепла по всей площади;
  • не требует вложения больших денежных средств.

Недостатки водяного обогрева:

  • требует значительных усилий, наличия аналитического склада ума от мастера;
  • из-за того, что основа системы водяного тёплого пола — насос, который должен обеспечивать циркуляцию тёплой воды в круглосуточном режиме, возможен довольно значительный расход энергоресурсов;
  • регулировать температурный режим может быть довольно сложно (многое зависит от источника тепла);
  • если в системе появляется течь, обнаружить место её возникновения крайне сложно.

Инструкция по установке

Устройте теплоизоляцию поверхности пола, используя для этого матовый материал (минеральную вату или полистирол). Основная задача — обеспечить хороший уровень защиты от потери тепла. Таким же материалом утепляются и стены бани. Чтобы увеличить КПД системы, желательно постелить поверх теплоизоляционного слоя зеркальную плёнку (плёнка должна смотреть блестящей стороной вверх).

Поверх изоляции необходимо настелить арматурную сетку, к которой трубы будут крепиться с помощью пластиковых хомутов или клипс. Однако ни арматура, ни дополнительные пластиковые крепления не понадобятся в том случае, если вы подобрали для теплоизоляции полистирольные плиты со специальными планками для гибких труб, с помощью которых сразу можно закрепить ваш трубопровод.

Очень важно сразу же определить те участки пола, на которых будет располагаться мебель

Под мебелью не должно быть труб! Особое внимание уделите зонам возле наружных стен и дверного проёма — советуем сократить шаг укладки, чтобы помещение лучше прогревалось. Основные типы укладки труб, которые применяются не только для бани, но и для любых других помещений:

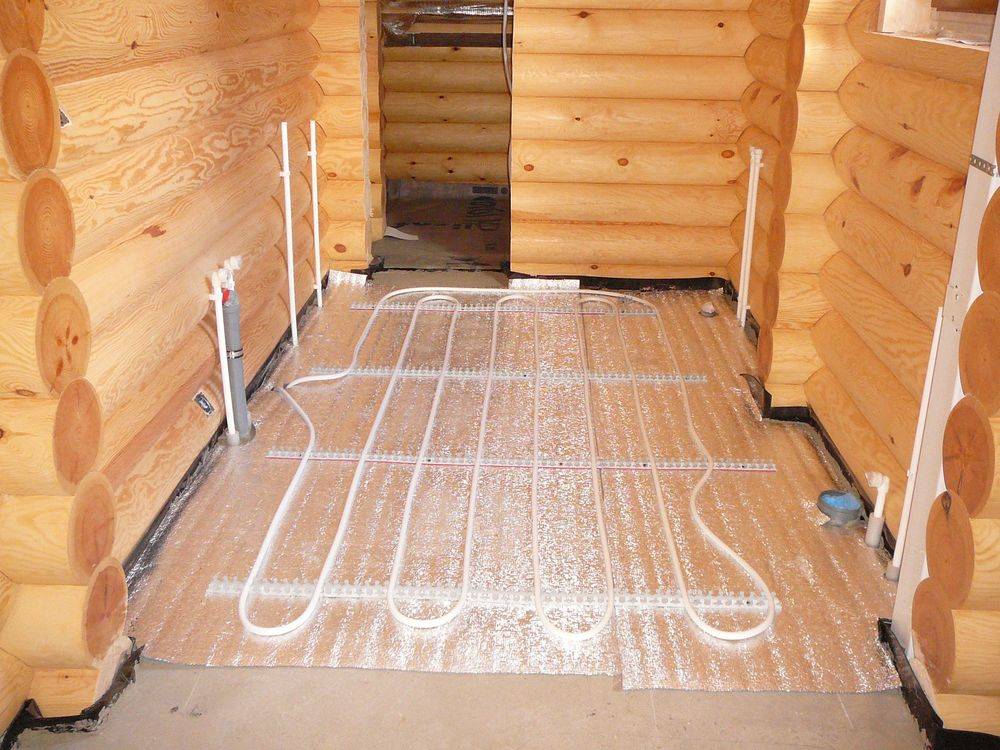

  • змейкой — система простая и надёжная, но не обеспечивающая равномерный обогрев пола;

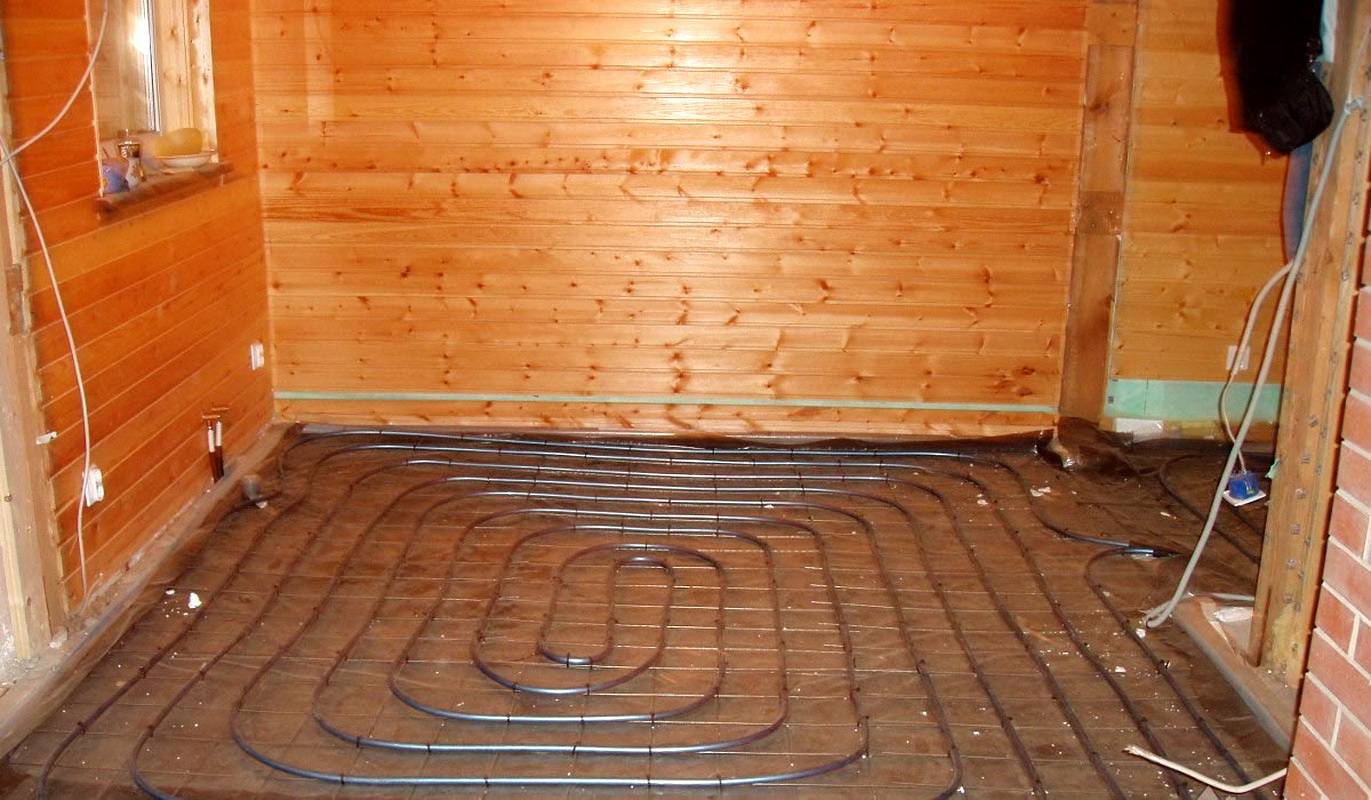

  • улиткой — сможет обеспечить равномерный прогрев поверхности, но более сложна в монтаже.

Уложить трубы «змейкой» проще и быстрее, чем «улиткой»

Совсем необязательно располагать центр «змейки» или «улитки» в центре бани. Шаг укладки вы можете выбрать самостоятельно, однако не следует располагать трубы слишком далеко друг от друга — при расстоянии между ними в 40 см и более обеспечить эффективный обогрев в помещении будет довольно сложно. Но укладывать трубы слишком близко тоже не стоит: жидкость в слишком длинном трубопроводе быстро остывает.

Важный элемент системы водяного обогрева пола — коллекторный шкаф, к которому подведены концы трубопровода и в котором располагаются запорные вентили и регулировочные приспособления. Перед выравниванием пола и фиксацией стяжкой следует провести опрессовку системы, чтобы исключить возможность протечки.

Основные элементы сложной системы водяного обогрева пола, помимо труб, — котёл и коллектор

Осуществив проверку работоспособности системы, необходимо залить поверхность цементно-песчаной или сухой стяжкой, после застывания которой (около 28 дней) можно укладывать напольное покрытие.

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

  • основа – листы OSB, поверх которых прибиты лаги;
  • гидроизоляционно-ветрозащитная мембрана;
  • утеплитель между лагами;
  • второй слой OSB;
  • пенополистирольные маты;
  • пароизоляционная мембрана;
  • армированная стяжка;
  • сетка и кабель;
  • чистовая стяжка;
  • плитка.

Планирование и укладка нагревательных матов

Нагревательные маты с аморфной лентой, выпускаются шириной 0.5 м и 1 м. А длина варьируется от 0.5 м до 6 м, с шагом 50 см.

Мощность нагревательных элементов на единицу площади всегда одинакова — 150 вт/м².

Перед покупкой, следует начертить схему размещения нагревательных матов на полу бани. Если парилка будет отделена от моечного отделения, то для предупреждения возникновения эффекта «запирания тепла» от поставленной перегородки, внутри парной следует уложить отдельный контур.

Для соблюдения всех требований, следует придерживаться следующих ограничений

Нагревательные полосы, должны располагаться снизу, а сетка сверху.

Для фиксации используют скотч.

После всех работ этого этапа, необходимо проверить работоспособность конструкции. Для этого её включают на 5–10 минут. Если все полосы равномерно нагреваются, то можно приступить к наклеиванию декоративного покрытия.

Приклеивание декоративного покрытия

Вне зависимости от материала декоративного покрытия, керамическая плитка или керамогранит, приклеивание начинают от желоба.

Хотя уклон очень небольшой, но такая последовательность предупредит возможность сползания свежеприклееных плиток.

Толщину клеевого слоя, рекомендуется выдерживать равной толщине плитки. Это будет способствовать полному заполнению подплиточного пространства, и предупредит появление пустот.

Крупногабаритные плитки предпочтительны при наклеивании на маты аморфного тёплого пола в бане, так как они более равномерно распределяют нагрузку, на нагревательные элементы.

Электрические тёплые полы в бане рекомендуется покрывать плиткой по бесшовной технологии.

Для этого лучше всего подходит керамгранит. У него ровные грани, исключительно низкое водопоглощение и практически нулевой коэффициент температурного расширения, в диапазоне температур от 0 до 50˚C.

Рекомендации по заливке стяжки

Для усиления жесткости стяжки в рабочую смесь можно добавить фибрин. При изготовлении рабочего раствора используются пластификаторы: они продлевают время использования смеси до восьми часов, снижают вязкость, придают составу пластичность.

Раствор замешивают в таком порядке: сначала разводят цемент водой, потом досыпают песок. Размешать до однородной консистенции (лучше дрелью).

Окончательно выровнять поверхность можно самовыравнивающейся смесью.

Продолжаем укладывать электрический теплый пол в бане своими руками под плитку. Через сутки после заливки черновой стяжки (когда смесь затвердеет и на пол будет можно вставать), приступаем к укладке самого пола.

  1. Уложить отражающий фольгированный слой.
  2. Уложить еще одну армирующую сетку, зафиксировать к ячейкам кабель. Можно уложить кабель без сетки и зафиксировать монтажной лентой.
  3. Уложить между витками кабеля температурный датчик в гофре. Провода от него подвести к терморегулятору. Сам регулятор установить на стене.
  4. Залить сверху чистовую стяжку толщиной больше трех сантиметров (тоньше – потрескается). При устройстве чистовой стяжки задают небольшой уклон для стока воды по направлению к воронке.
  5. Уложить напольную плитку.

Чтобы вода не подтекала к нижним венцам, по периметру стены выполняют отбортовку. Нужно установить вдоль стен несколько деревянных брусков для вентзазора, уложить на бруски водостойкий гипсокартон или другой аналогичный материал. Приклеить плитку.

Заделать стык между плиткой напольной и отбортовкой герметиком. Верхушку цоколя закрыть плиткой, уложенной горизонтально.

Пользоваться теплым полом можно после полного схватывания бетона, не меньше чем через 10 дней.

Финишные работы

После застывания плиточного клея, обрезают демпферную ленту чуть ниже уровня плитки. Образовавшуюся ложбинку заливают силиконовым герметиком.

Рекомендуется дополнительно обработать силиконовой композицией щели между напольными плитками. Даже если они минимальной толщины, тщательное втирание силикона, ликвидирует возможность будущих протечек.

Монтаж

Перед его проведением следует проверить герметизацию стен, оконных проемов и дверей. Затем потребуется подготовить основание, оно должно быть ровным. Задействовав уровень, проверяют плоскостность основания, если есть отклонения, то устраняют их, выполняя стяжку.

Первоначально выбирается место для установки терморегулятора и выход к коммуникациям, если речь идет об электрическом отоплении, в случае с водяным следует предусмотреть расположение котла, труб и кранов.

Проведение монтажных работ для каждой системы отопление свое и более подробно описано ниже.

Мокрый пол

Монтаж начинается с выбора и организации места подвода теплоносителя. В стенах, сквозь которые будут проходить трубы, следует проделать отверстия и установить нужные краны перекрытия.

Лучше всего для обустройства выхода такого отопления предусмотреть в бане свободную нишу, которую переоборудовать под шкаф, чтобы коммуникации были незаметны.

На предварительно выровненный пол укладывается сетка для крепежа труб, фиксация которых происходит с помощью стяжек. Труба должна быть сложена вдвое, чтобы организовать не только ввод теплоносителя, но и его вывод.

После проверки укладки водяного отопления можно произвести его подключение к кранам (подающему и обратному).

После чего выполняется пробный запуск системы, который поможет выявить течь, если таковая имеется, дождаться максимального напора сети, который будет зависеть от прогревания теплоносителя.

В завершении монтажа производиться заливка стяжки и последующая укладка напольного материала.

Вся конструкция водяного отопления получается многослойной:

  • гидроизоляционный материал;
  • утеплительный;
  • фольга;
  • трубы;
  • стяжка с армированными элементами;
  • чистовой пол.

Схемы укладки труб могут быть различными, и хотя часто применяют спираль, но иногда используют змейку или ее двойной вариант.

Заливка бетонной стяжки по уложенным трубам начинается от дальней стены и заканчивается у двери.

Обязательно предусмотреть зонирование комнаты по маякам, а залитую над трубами бетонную смесь выравнивают правилом, чтобы избежать перекоса основания нового пола.

Если для заливки используются полусухие смеси, то примерно через 6 часов необходимо поверхность отшлифовать, чтобы она полностью не застыла.

Сухой пол

Его монтаж будет зависеть от выбора вида электрического пола, а он может быть:

  • пленочным;
  • кабельным;
  • с применением нагревательных матов.

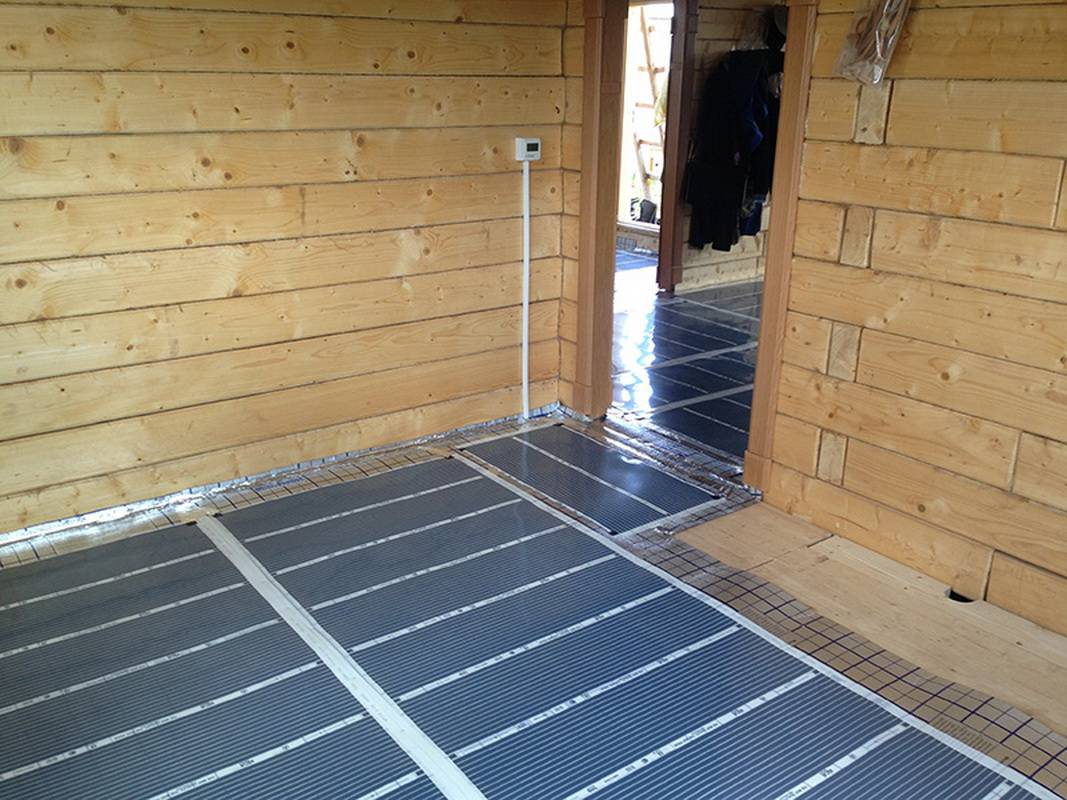

Пленочный

Он выполняется из тонких полос, которые выделяют инфракрасное излучение, оно схоже с солнечным, только в отличие от последнего в нем исключено влияние вредного ультрафиолета. Гибкие полосы выполнены из карбона и запаяны в полимерную пленку.

При укладке такого пола в баню следует вначале уложить изолон – материал будет отражать получаемое тепло вверх. Затем выкладываются отопительные элементы, которые прикрывает полиэтиленовая пленка.

Последняя служит гидроизоляцией для нагревательных элементов. В завершении процесса монтажа проводится укладка отделочного покрытия.

Кабельный

Конвекционный тип теплого пола состоит из нагревательного кабеля, который укладывается на сетчатое основание. Кабельный пол продается в рулонах.

Монтаж такого варианта электрического пола довольно трудоемкий процесс, его лучше доверить специалистам. Его можно применять под разные напольные покрытия.

Инфракрасный

Стержневые элементы называются матами. Их название произошло от нагревательных стержней, которые подсоединяются к питающим проводам. Они соединены параллельно, поэтому не стоит переживать в случае выхода одного элемента из строя.

При рассмотрении инфракрасных матов их можно сравнить с веревочной лестницей. Их монтируют в плиточный клей или цементную стяжку, защищенную изолоном.

Подробнее про монтаж инфракрасного пола читайте в статье — Как выполняется монтаж инфракрасного теплого пола под плитку? Обзор способов

Виды теплых полов в баню

  • водяные;
  • инфракрасные;
  • кабельные электрические;
  • воздушные и смешанные.

В первую очереди владелец должен рассчитать смету и определить финансовые возможности обустройства теплого пола. Водяной пол, к примеру, требует наливного пола и идеальной ровной поверхности. Системы кабельного типа нуждаются в электроэнергии, что увеличит не только счета, но и мощность на проложенную проводку.

Самые доступные из всех – инфракрасные, которые не требуют особых условий, но и прогревают не слишком толстые слои. Воздушную систему ставить очень дорого, поэтому дополнительную информацию стоит поискать в свободном доступе в сети и на специализированных форумах.

Водяные теплые полы в бане

Обустраивая водяной пол под плиточный или деревянный, необходимо проверить поверхность на ровность, спроектировать ход ведения труб и выбрать материал их изготовления. Система нагрева напольного покрытия – аналог традиционного отопления, но расположенный внизу.

Своими руками водяной теплый пол сделать сложно, поскольку трубопровод и петли контура требуют опыта укладочных работ, а недочеты приведут к поломке системы. Укладка проводится по определенной схеме – змейка, одинарная или двойная, или улитка.

От схемы зависит путь распределения тепла, в случае парилки стоит сделать улитку.

Последовательность выполнения контура водяного пола:

  • выравнивание поверхности, в лагах или перекрытиях из дерева делаются особые выемки, по которым будет укладываться контур;
  • прокладка теплоизоляционного слоя, повышающего теплоотдачу;
  • монтаж поверхности – маты с бобышками и гибкие трубы, укладываемые между ними. Крепление может быть из аналогичных материалов;
  • укладка контура, при этом петли не должны содержать крутых поворотов, в которых возникают воздушные пробки;
  • проверка система и пробный пуск, определяют места возможных неполадок и утечек;
  • заливка стяжкой и монтаж выбранного напольного покрытия.

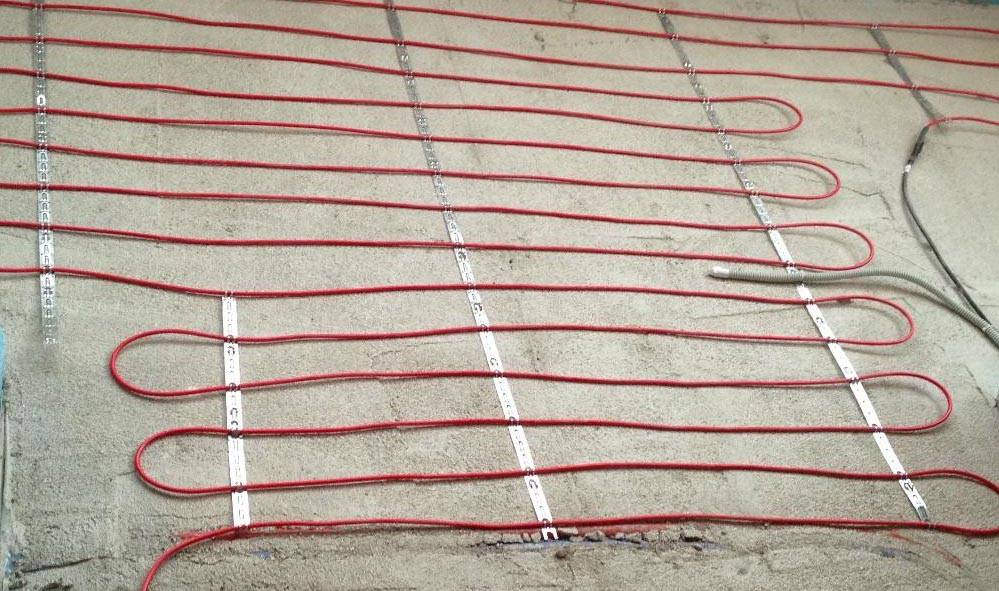

Электрический кабельный пол

Отопление полов электрической системой основывается на греющем кабеле. Не стоит бояться за электричество во влажной среде – прямого контакта не возникнет, поэтому система абсолютно безопасна для человека. Кабель используется одно- или двужильный:

  • в одножильном кабеле присутствует большое э/магнитное излучение, поэтому концы кабеля фиксируются на термостате;
  • двужильный кабель отличается небольшим излучением и не требует возврата конца кабеля к термостату.

После выполнения работ определить разницу при эксплуатации практически невозможно. Профессионалы рекомендуют сразу определяться со схемой укладки кабеля – змейка предпочтительнее прочих рисунков, потому что кабель по всей своей длине не имеет потерь тепла.

От стен нужно отступить 0,05 м, а от батареи или котла – 0,1 м. Установка элементарна: кабель крепится к сетке или на скотч, конструкция укладывается по всей площади пола. Места, где будет мебель или массивные предметы не стоит отапливать.

Достоинства электрического обогрева полов:

  • возможность абсолютного контроля нагрева;
  • баня протапливается в независимости от времени года и других факторов;
  • пол нагревается очень быстро, что повышает комфорт для владельца.

К недостаткам можно отнести высокое потребление электроэнергии, что невыгодно при редком использовании парилки.

Инфракрасный обогрев

Самый простой в монтаже и эксплуатации пол – инфракрасный. Эта система пленочная, имеет внутри вставки из теплопроводящих материалов. Инфракрасный обогрев просто сделать собственноручно, стоит недорого, позволяет задавать точные параметры обогрева, не требует ремонта, если одна из пластин перестает работать.

Выполняя работы своими руками, начинают обычно с теплоизоляционного слоя. Пленку с инфракрасным излучением можно расстилать по любым поверхностям, поскольку ограничений на основание нет. По всей площади парной раскатывается рулон обогревающей системы, подключается к сети (общая сеть питания).
