Переход трубы через потолок в бане

Полезные советы печников: обратите внимание…

  • Обязательно применяйте потолочно проходной короб, даже если используете сэндвич. Его заполняйте керамзитом, пеностеклом или минеральной ватой. Не засыпайте околотрубное пространство землёй, тем более песком. Песок имеет свойство сильно нагреваться и долго сохранять тепло.
  • Самая оптимальная высота дымохода – 4,5-5 метров. Пытайтесь придерживаться этих параметров.
  • Верхний край трубы должен возвышаться над коньком не меньше 50 сантиметров. Но, а если крыша плоская, то здесь уже высота должна быть не менее метра. При большой высоте дымохода, монтируются специальные оттяжки.
  • В парном помещении, если труба проходит возле стены или перегородки, то на стену обязательно устанавливается защитный экран. Он может быть в виде нержавейки или базальтового картона.
  • При монтаже «флешки» рекомендуется пользоваться специальным термо и атмосферостойким герметиком. Он отлично справляется с возложенной на него задачей. Кстати, во время сборки сэндвич дымохода, часто применяют тот же термогерметик, а иногда и обжимные хомуты.
  • Если используется горючий кровельный материал, то наличие искрогасителя обязательно. Его можно сделать самостоятельно, применив отработанный воздушный «КАМАЗовский» фильтр.
  • Старайтесь избегать стыков сэндвич труб в потолочном проходе. В этом месте дымовой канал должен быть цельным.

Цитата мудрости: Если хочешь, чтобы мир изменился, стань этим изменением.

Кладка кирпичных дымоходов

Кирпичный дымоход

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Как ставить дымоход?

Инструменты для кладки кирпича

Шаг 1. Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.

Заготовленное отверстие

Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.

Дымоход

Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.

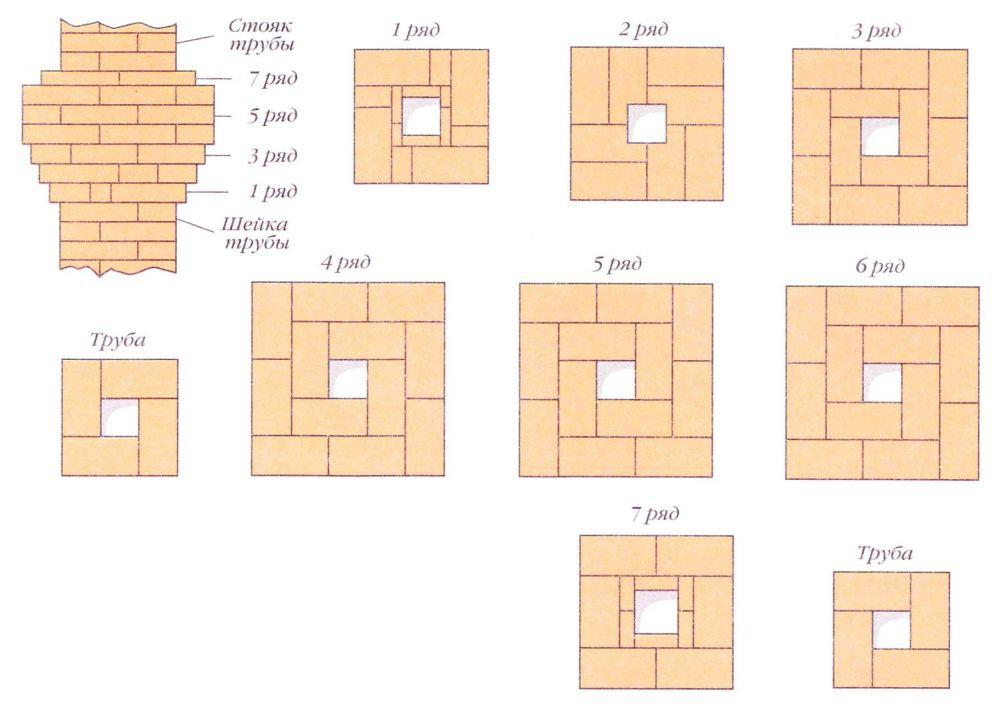

Печная труба – порядовка

Шаг 3. Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.

Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.

Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.

Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.

Кладка стояка дымохода в чердачном пространстве

Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.

Шаг 7. Далее можно класть шейку дымохода, при желании оголовок и установить металлический решетчатый колпак.

Выбор высоты дымохода в зависимости от расстояния до конька

Дымовая труба из кирпича

Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.

Печная труба на крыше

Схема гидроизоляции печной трубы

Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.

Последствия некачественного монтажа

При организации проходки через кровлю для дымохода важно обеспечить хорошую защиту от влажности. Поэтому нужно соблюдать технологию монтажа и использовать качественные материалы

Недостаточность изоляции труб способствует повышению пожароопасности. Кроме того, она вызывает следующие негативные последствия:

  • кирпичная кладка разрушается из-за ослабленного раствора, в жилище проникает дым;
  • внутри дымохода скапливается влага, а летом появляется грибок;
  • растут тепловые потери, что вынуждает тратить больше топлива на обогрев;
  • участки кровли, соседствующие с трубой, разрушаются от наледи.

Металлическая труба: пошаговый процесс

Фото 7
В банях с установленной каменкой лучше использовать кирпичные дымоходы, так как огнеупорный кирпич довольно долго сохраняет тепло.

Многие задаются вопросом, чем отделать стены в бане возле печки, ведь данные места тоже нуждаются в защите.

Обычно в местах соприкосновения дымохода с крышей и потолком используются листы асбеста или оцинкованной стали.

Также листы из оцинкованной стали применяют и для защиты стен около печи.

Информация.

Металлическая труба без теплоизоляционного слоя является максимально пожароопасным вариантом обустройства дымохода. В этом случае между ней и ближайшими горючими элементами должно присутствовать расстояние в 60 см, не меньше.

Важно!

Наиболее популярным и простым вариантом изоляции трубы является использование термоустойчивого утеплителя для ее обмотки. В качестве такого утеплителя чаще всего используется базальтовая вата, которая сверху защищается штукатуркой или металлическим листом.

Происходит изоляция следующим образом:

  1. Первым делом необходимо запастись минераловатными плитами, толщина которых должна быть более 5 мм. Далее утеплительный материал используется, чтобы полностью обернуть трубу. Закрепляется утеплитель при помощи проволоки из стали, которой также необходимо обернуть трубу;
  2. Поверх трубы, оснащенной теплоизоляционным слоем, необходимо сконструировать армированную сетку. Далее изготавливается цементно-известняковый раствор, которым оштукатуривается сетка;
  3. Вместо штукатурки можно использовать металлический лист.

Для этого его необходимо свернуть вокруг трубы с утеплителем и в месте скрепления заклепать края.

Виды дымоходных труб и разновидности дымоходов

Кирпичный дымоход считается наименее опасным

Дымоходы предназначены для вывода из топки продуктов сгорания. Правильно подобранная конструкция дымохода повышает эффективность процесса сгорания топлива.

Типы дымоходов:

  • кирпичные;
  • керамические;
  • металлические;
  • полимерные.

Кирпичные дымоходы обустраивают внутри стен здания и снаружи. По строительным правилам для них необходим фундамент, а сам дымоход делают из полнотелого красного кирпича. При этом шов между кирпичами не должен превышать 10 мм. Иногда в кирпичную конструкцию помещают асбестоцементную трубу.

Керамический дымоход – готовая модульная конструкция высокой степени безопасности

Дымоходы из керамики представляют собой полностью готовую модульную систему, которая изготавливается в заводских условиях. Они выдерживают высокую температуру, кислотоустойчивы и способны прослужить длительное время. Однако из-за большого веса при их возведении необходимо наличие фундамента.

Полимерные дымоходы выполнены из специальных материалов, обладающих высокой гибкостью и небольшим весом. Однако используют их только в тех случаях, когда температура отходящих газов не превышает 250°С.

Металлические дымоходы изготавливаются из нержавеющей стали или чугуна. Представляют собой модульную систему, в состав которой входят переходники, тройники, отводы и др. Такие системы монтируют внутри кирпичных каналов и отдельно.

Виды дымоходных труб

Для изготовления дымоходных труб используют нержавеющую сталь. Изделия бывают:

  • гладкими одностенными;
  • гофрированными;
  • в виде сэндвича.

Гофрированные и сэндвичные трубы бывают только круглыми. Гладкие одностенные трубы кроме круглых могут быть также овальными и прямоугольными. Последние предназначены только для монтажа внутри кирпичных дымоходов. Стальные дымоходные трубы изготавливают из стали марок AISI 304, AISI 310 и AISI 316.

При выборе гофрированной трубы необходимо учитывать температуру нагревания

Сталь марки AISI 304 применяют при изготовлении одностенных или сэндвичных конструкций, работающих в составе низкотемпературных отопителей. Их особенностью является высокая стойкость к воздействию агрессивных газов при температуре до 250°.

Трубы из жаропрочной стали AISI 310 могут нагреваться до 1000°, не меняя при этом своей формы. Однако стойкость к агрессивным средам у этого материала невысокая, поэтому его используют при обустройстве систем, оснащенных твердотопливными котлами.

Лучшим материалом для изготовления дымоходных труб является сталь марки AISI 316. Изделия из этого материала отличаются высокой жаростойкостью и устойчивостью к кислотным средам.

Гофрированные трубы представляют собой проволочную пружину, обмотанную тонкой фольгой. Монтируют их в несгораемой оболочке, которая продлевает срок ее службы.

Для обустройства дымоходов в банях лучше всего подходят одностенные гладкие трубы. Однако рекомендуется использовать их в системах с котлами, КПД которых не превышает 90%.

Выбор труб для дымохода

Выбирают трубу для дымохода исходя из особенностей конкретных видов топлива, отличающихся друг от друга температурой сгорания, температурой отходящего газа, химическим составом дыма.

Если труба работает в паре с дровяным банным котлом, она должна выдерживать температуру 700-1000°С. При работе с опилочным или пеллетным котлом их рабочая температура должна составлять от 250 до 400°С.

Важно также правильно подобрать толщину внутренней стенки стальных труб. Для банных дровяных котлов эта величина составляет 0,7-1,0 мм, а для пеллетных достаточно будет 0,5 мм

Зачем необходима изоляция дымохода

Главным образом дымоход защищается от двух главных негативных факторов, которые воздействуют на него:

  • Высокой температуры в сауне.
  • Попадание влаги через некачественно сделанные стыки в крыше.

Для устранения негативных факторов, можно обмотать трубу дымохода теплоизолятором. Это поможет предотвратить нагрев металлической конструкции, а также устранить появление конденсата, что также пагубно влияет на железные элементы.

Утепление дымохода позволяет:

  • Сделать безопасным переход в местах соприкосновения трубы с крышей или стеной.
  • Избежать теплопотери.
  • Продлить срок эксплуатации металлических конструкций.
  • Использовать все виды отделочных материалов для создания собственного неповторимого стиля и уютной атмосферы в бане.

Как изолировать трубу в бане от потолка, крыши и стены возле печки своими руками
Металлическая вытяжка в сауне

В принципе, провести работы по утеплению дымоходной конструкции не составляет особых сложностей, главное знать, чем изолировать печную металлическую трубу дымохода в бане. Чтобы правильно выбрать тип изолятора, подходящий именно для вас, необходимо разобраться в их технических характеристиках.

Ведём правильный монтаж дымовой трубы в бане: проходим через потолок и крышу

Рад приветствовать уважаемого читателя!

Сегодня поговорим о чисто банной тематике. Построив долгожданную парную и купив для неё печь, многие задаются таким вопросом. Как установить трубу в бане через потолок, чтобы сделать всё быстро и безопасно?

Из практики знаю, к чему может привести безграмотный монтаж дымохода. Некоторые гастарбайтеры (ничего не хочу сказать о них плохого, многие работают прекрасно и ответственно, выполняя поставленную задачу), чтобы ускорить трудовой процесс нарушают элементарные требования. В данном случае, пожар – частое явление. Могу вспомнить два подобных происшествия в нашем небольшом городке. Они произошли именно по причине плохой теплоизоляции между трубой и потолочным перекрытием.

Что-то ни с того начал, давайте переходить к делу

В первую очередь уделим внимание пожарной безопасности бани, а так же всем тонкостям данной работы…. Из этой статьи вы узнаете:

Из этой статьи вы узнаете:

Как вывести трубу из бани через потолок своими руками

  • Обязательно применяйте потолочно проходной короб, даже если используете сэндвич. Его заполняйте керамзитом, пеностеклом или минеральной ватой. Не засыпайте околотрубное пространство землёй, тем более песком. Песок имеет свойство сильно нагреваться и долго сохранять тепло.
  • Самая оптимальная высота дымохода – 4,5-5 метров. Пытайтесь придерживаться этих параметров.
  • Верхний край трубы должен возвышаться над коньком не меньше 50 сантиметров. Но, а если крыша плоская, то здесь уже высота должна быть не менее метра. При большой высоте дымохода, монтируются специальные оттяжки.
  • В парном помещении, если труба проходит возле стены или перегородки, то на стену обязательно устанавливается защитный экран. Он может быть в виде нержавейки или базальтового картона.
  • При монтаже «флешки» рекомендуется пользоваться специальным термо и атмосферостойким герметиком. Он отлично справляется с возложенной на него задачей. Кстати, во время сборки сэндвич дымохода, часто применяют тот же термогерметик, а иногда и обжимные хомуты.
  • Если используется горючий кровельный материал, то наличие искрогасителя обязательно. Его можно сделать самостоятельно, применив отработанный воздушный «КАМАЗовский» фильтр.
  • Старайтесь избегать стыков сэндвич труб в потолочном проходе. В этом месте дымовой канал должен быть цельным.

Цитата мудрости: Если хочешь, чтобы мир изменился, стань этим изменением.

Заключение

Фото 9Обустройство дымохода в бане является весьма сложным и ответственным мероприятием, и допустить ошибку в процессе непростительно. Лучше всего обратиться к квалифицированному специалисту, дабы быть на сто процентов уверенным в качестве проделанных работ.

Если же вы решили браться за работу самостоятельно, то информация выше будет весьма кстати.

Помимо правильной установки следует помнить о грамотной эксплуатации дымохода, ведь его необходимо вовремя и тщательно очищать от накопившейся сажи и грязи. Из печи необходимо вовремя удалять золу и не бросать в нее не предназначенные для топки материалы.

Каждый из этих пунктов является залогом долгой и бесперебойной работы дымохода.
