Система обогрева кровли и водостоков: принцип действия, расчеты и монтаж своими руками

Обогревать крышу или водосток?

Как подобрать материалы и все правильно смонтировать, не переплачивая за лишнее? Здесь все будет зависеть от теплоизоляции вашей крыши.

Если с ней все хорошо, теплый воздух изнутри дома просто не сможет пробраться наружу, крыша не будет нагреваться, а значит сосулькам просто не из чего будет образовываться.

В этом случае наледь возникнет только при наружных температурах не ниже -5С.

Ошибка №1

В данной ситуации не нужно обогревать саму крышу, а достаточно обойтись обогревом только водосточной системы.

Теплоизоляция и энергоэффективность, что называется рулят.

А вот при некачественной теплоизоляции крыши, снег начинает таять даже при относительно низких температурах воздуха (-10С).

В такой ситуации вода будет стекать к нижнему краю и водостокам.

Там же и будет замерзать, превращаясь в куски льда. Здесь уже потребуется проложить кабель для комплексного обогрева:

самой кровли

желобов

водостоков

Система обогрева водостоков: особенности монтажа

Как ни крути, а не зная тонкостей и не владея нюансами сборки подобных систем подогрева, собирать их самостоятельно будет как минимум неразумно. Прежде чем приступать к работам, необходимо разобраться в каждой мелочи, которые порой оказывают огромное влияние на работоспособность системы. Рассмотрим этапы монтажа обогрева водостоков на наличие таких важных деталей.

  1. Для начала нужно оборудовать место для автоматики – как правило, ее располагают внутри дома, в распределительном электрическом щитке. Сразу устанавливается защитная группа и контроллер. Здесь нюансов практически нет никаких, и кто знаком с разводкой электричества в доме, справится с этой работой, как говорится, в два счета. Контроллер подключается очень просто – он имеет специальные клеммы для подачи электропитания, для подключения нагревательных кабелей и датчиков различного формата. Все клеммы помечены значками, так что перепутать что-либо здесь попросту невозможно.
  2. Дальше раскладываем и подключаем нагревательные кабели. Чтобы понять, как правильно разложить нагревательные элементы системы, условно весь ливнесток нужно разделить на четыре фрагмента – это воронки, желоба, сточные трубы и водоприемники. Все эти фрагменты в обязательном порядке должны быть нагреты. Начнем по порядку. Для начала опускаем петлю провода в водосточную трубу и крепим ее в водоприемнике – делаем это с помощью специальных зажимов из тонкой оцинкованной стали. Зажимы просто прикручиваются. Теперь поднимаемся выше и фиксируем кабели внизу водосточной трубы (насколько достанете) – провода нужно развести друг от друга на расстоянии до 50мм. Закрепить их необходимо с той стороны трубы, по которой обычно стекает вода (со стороны дома). Вылезаем на верх и проделываем ту же операцию у основания воронки. В идеале, если труба составная, ее нужно разобрать и сделать дополнительное промежуточное крепление. Теперь воронка – здесь кабели закручиваются кольцом по всему ее диаметру и, опять-таки, фиксируются зажимами. Дальше тянем их по желобу, по его боковой поверхности. Здесь их можно разделить и пустить один по одной стороне желоба, а другой по противоположной стороне. Все! Выводим кабели в герметичную коммутационную коробку и подключаем к специальным клеммам. Здесь следует отметить еще один момент – если кабельный обогрев водостоков осуществляется посредством саморегулирующегося провода, то его можно прокладывать не петлей, а одной жилой, которых может быть несколько – в таком случае концы кабеля нужно изолировать специальными заглушками.

  3. Теперь остается дело за малым – соединить распределительные коробки с контроллером обычными силовыми кабелями. Сначала они объединяются в небольшие группы (это если дом большой, и водостоков много), а потом уже эти группы (каждая в отдельности) подключается к контроллеру.

Вот и все. Рабочая часть готова и теперь остается только подсоединить датчики и проверить систему в работе. Датчики монтируются просто – по сути, это провод (при необходимости его можно всегда нарастить) с небольшим устройством на конце. Каждый тип датчиков устанавливается в определенном месте. Датчик воды укладывается в желоб в его самой нижней точке – там же монтируется и датчик температуры, если они не объединены в одном устройстве, что бывает достаточно часто. А датчик снега, как правило, монтируется на крыше дома. В принципе, это и все нюансы, с которыми придется столкнуться, выполняя монтаж обогрева водостоков – довольно несложный процесс, особенно если с ним капитально разобраться и прочитать инструкцию производителя.

Обогрев водостока фото

И в заключение темы о том, как выполнить обогрев водостока, добавлю только одно – все ваши трудозатраты и финансовые вложения ничего не будут стоить, если попутно вы не сделаете систему обогрева кровли. Попросту говоря, в описанном выше устройстве не будет необходимости – ее смысл заключается в том, чтобы сопроводить растаявший на крыше снег и лед в дренажную систему, тем самым уберечь кровлю и ее элементы от разрушений, а также обезопасить себя от травм, связанных с падением с крыши сосулек и снега.

Автор статьи Александр Куликов

Для чего необходим греющий кабель

Ситуация с сосульками и кусками надели, которые падают вниз, снося на своем пути все, что попадается, встречается нередко. Избежать трагедии можно двумя путями:

  • постоянно чистить крыши зданий и сооружения от снежной массы;
  • установить греющий кабель для крыши.

Второй вариант проще по всем показателям, но есть у него одно требование – присутствие электроэнергии, как источника питания. То есть получается так, что проходящий внутри кабеля электрический ток превращается в тепло. Кабель нагревается и подтапливает снег. Вода потихоньку стекает по водосточной системе, не образуя сосулек и наледи.

Особенности и преимущества

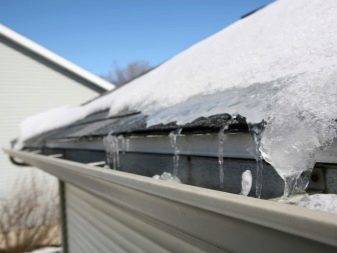

Снег и наледь на крыше, сосульки на карнизе, лёд в трубах водостоков – всё это доставляет много проблем. Значительно увеличивается нагрузка на стропильную систему, страдают прохожие, повреждаются архитектурные элементы кровли. Профнастил покрывается ржавчиной; разрушается материал, из которого изготовлены прокладки под крепежными элементами. Когда лед начинает таять естественным путем, кровля протекает.

Причин обледенения несколько:

  • Неправильно подобран кровельный материал. Металлы, шифер и черепица больше склонны к образованию ледяных масс, чем мягкие кровельные материалы или листы с полимерным покрытием. На рельефной крыше задерживается больше снега, чем на гладкой, особенно при уклоне меньше 10-15 градусов. Правильно выбранный материал и большой уклон лишь отчасти решают эту проблему, и способ применим лишь для частных домов, но не для типовых городских построек.
  • Особенности климата. Погода во многих регионах нашей страны переменчива. Наледь на крыше может образовываться не только по весне, но и в переходный период от осени к зиме и даже теплой зимой.
  • Нарушена система водоотвода. Проблем с обледенением кровли было бы меньше, если бы вся влага уходила по водостоку вниз. Неправильно сконструированная система отвода, засоры или повреждения препятствуют этому процессу. Большая часть воды задерживается на карнизе и замерзает, а вместе с ней промерзает и водосток.
  • Некачественная теплоизоляция кровли. Утепление кровли изнутри нужно не только для того, чтобы в помещении поддерживался комфортный уровень тепла, но и для того, чтобы не нагревалась поверхность кровли.

Решение проблемы заключается в регулировании температуры поверхности крыши. Она должна быть одинаковой с температурой окружающей среды. Ни один из широко применяемых способов борьбы с сосульками и льдом на крыше не работает таким образом.

Управляющие компании продолжают гонять сотрудников домовой службы с лопатами и страховкой на крыши многоэтажек. Владельцы частных домов взбираются на крыши самостоятельно. И те, и другие рискуют своим здоровьем и используют инструменты, которые портят кровлю. При механическом воздействии лопатой изнашивается поверхность кровельного материала. В поврежденных местах со временем образуются течи.

Существует и альтернативный способ: на корку льда и сосульки кистью наносят химический состав, который «съедает» лёд. И совсем нетипичный для России вариант – использование горячего пара. Бегать по скользкой крыше с кипятком в чайнике вдвойне небезопасно и попросту абсурдно, а профессиональное оборудование стоит запредельно дорого. Единственный эффективный способ предотвратить обледенение домов – обогрев кровли и водостоков.

Преимущества обогрева:

  • Система автономна и оснащена защитными механизмами. Она подключается к отдельному УЗО и в случае любой непредвиденной ситуации отключается автоматически.
  • Наличие нескольких видов антиобледенительных систем. Они бывают электрическими, водяными и инфракрасными.
  • Просто настраивать и регулировать вручную при необходимости.
  • Высокая эффективность в борьбе с обледенениями. Прогревается и кровля, и карниз, и водосток, что предотвращает появление сосулек и льда.

  • Все элементы системы поддаются ремонту, можно заменять их частично при поломке.
  • Увеличивается срок службы кровельного материала. Практически все материалы для обшивки кровли страдают при перепаде температур. Они становятся более хрупкими, быстрее теряют цвет, портится крепежная система, что приводит к протечкам. Обогрев решает все эти проблемы.
  • Установка системы не влияет на эстетический облик здания. Её не видно с земли.

Плюсы системы нивелируют недостатки, но, тем не менее, они есть:

  • сложный монтаж требует профессионального участия;
  • высокая стоимость системы и комплектующих;
  • затраты на электроэнергию и другие способы отопления – чем больше площадь крыши, тем дороже будет обходиться эксплуатация системы.

Что это такое и зачем он нужен

Греющий кабель – это провод, по которому проходит электрический ток. Энергия электрического тока преобразуется в тепловую, количество которой напрямую зависит от сопротивления материала кабеля и от силы тока.

Предназначен для предотвращения образования наледи на системах водостока.

Когда необходим обогрев

Обогрев водостока необходимо осуществлять в межсезонье — когда выпадает первый снег и весной, в начале таяния. Температура на улице в это время колеблется от -5 до 3˚С. Именно в это врем образовывается наледь и сосульки.

Почему скапливается лед

Лед на кровле и в водостоках скапливается по нескольким причинам:

  • Температурные скачки. Снег, лежащий на кровле сначала подтаивает, а потом замерзает в виде сосулек;
  • Неправильно рассчитанный угол ската крыши;
  • Не прочищенные водостоки. Листва и грязь забивают сливные отверстия, что препятствует нормальному оттоку воды;
  • Теплая кровля мансарды. Разница температур внутри и снаружи помещения и приводит к образованию конденсата, который промерзает и образовывает наледь.

Предотвратить образование сосулек поможет устройство систему обогрева кровли и водостока. С ее помощью решаются следующие задачи:

  • Удаление наледи;
  • Предотвращение порчи кровли из-за скопления воды;
  • Предотвращение резких температурных скачков;
  • Уменьшение снеговой нагрузки;
  • Очистка кровли;
  • Продление срока службы всего кровельного пирога.

Советы специалистов

Несколько полезных советов:

Кабель может прокладываться и внутри и снаружи трубы. Обычно трубы диаметром больше 40мм обвязываются саморегулирующим кабелем снаружи

Если диаметр трубы меньше — подойдет использование внутреннего резистивного;
Не лишним будет попросить у производителя гигиенический сертификат (особенно важно при нагреве труб с питьевой водой);
Новый кабель с пищевой оплеткой может в начале использования издавать резкий запах — это не страшно;
Перед покупкой – уточните уровень потребления энергии
Если планируется открытая прокладка — желательно наличие уф/защиты. При внутренней укладке – необходима водонепроницаемая оболочка.

Сколько кабеля нужно: метраж и мощность

На подготовительном этапе важно правильно выбрать кабель по мощности и определить потребность в нем по метражу. Общая его длина складывается из всех секций антиобледенительной системы

  • Для желобов и водосточных труб метраж равен длине желобов и труб, а если протягивается две ветки, то длина умножается на 2. Аналогично высчитывается потребность в местах примыкания и ендовах.
  • Для карниза надо определить ширину ската и количество веток кабеля с учетом, что шаг укладки составляет 15–20 см. К общей сумме добавляются также петли для водосливных воронок. Можно взять небольшой запас (до 5 %), но надо помнить, что плох не только недостаток кабеля, но и его излишек.

Основной параметр выбора кабеля – удельная (погонная) мощность.

  • Нормативное ее значение для резистивного варианта составляет 18–22 Вт/м, а для саморегулирующегося – 15–28 Вт/м.
  • Если кабель обогревает полимерные элементы, то мощность не должна превышать 17–18 Вт/м.
  • Для обогрева желобов и труб надо учитывать, что при использовании кабеля мощностью выше 35 Вт/м достаточно одной нитки при ширине (диаметре) до 15 см. При значениях меньше 25 Вт/м придется протягивать две нити.

Как закрепить кабель на крыше и водостоке

После этого на крыше прикручиваете крепежные клипсы или ленту.

Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.

Шаг между верхним и нижним рядом клипс – 60см.

Ошибка №5
Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.

Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.

Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.

Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.

Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.

Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.

Данные по сопротивлению должны быть указаны в паспорте на изделие.

Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.

После чего, холодный конец заводится в монтажную коробку под коньком.

Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.

Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.

Такую проверку осуществляют уже не мультиметром, а мегомметром.

Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.

После всех проверок, желоб тщательно очищается от грязи и мусора.

Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.

Но есть и бесклепочное крепление.

Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.

Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.

Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы. Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Тросик вертикального участка кабеля подвешивается на крючок.

Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.

Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.

Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.

Кабель через специальные распорки просто одевается на отдельные звенья.

Последнее звено сверху подвешивается на распорный прут или шпильку.

Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.

Например, за ту же монтажную ленту.

Ошибка №7
Не экономьте и не опускайте кабель в трубу без такой цепи или троса.

Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.

И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.

После укладки все холодные концы кабелей заводятся в монтажную коробку.

Весь процесс повторяется на всех скатах крыши.

Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).

Это так называемая схема “капающая петля”.

Обогрев крыши и водостоков: как это работает

Кровля и водостоки находятся в безопасности и могут нормально выполнять свои функции ровно до того момента, пока температура воздуха не достигнет отрицательных значений. После этого начинается процесс кристаллизации воды, который сопровождается негативными явлениями:

  • на поверхности желобов и труб образуется наледь, которая снижает их пропускную способность и препятствует отводу осадочных и талых вод с крыши;
  • переход жидкости в твёрдое состояние сопровождается увеличением объёма, что чревато повреждением кровли и водоотводящей магистрали;
  • ухудшение эффективности водостоков и, как следствие, накопление воды на крыше, является причиной протечек во время активного таяния снега;
  • образование пробок в трубах приводит к тому, что вода начинает стекать по стенам и фундаменту, ухудшая внешний вид строения и способствуя его разрушению.

Чтобы система отвода осадков успешно работала даже в самый сильный мороз, в наиболее ответственных местах монтируют электрические нагреватели. Они предупреждают скопление снега и появление ледяной корки, способствуя снижению механической нагрузки на крышу и не допуская заторов на пути талой воды.

Чаще всего греющими кабелями оборудуют следующие элементы водостоков:

  • снегозадержатели;
  • сборные лотки и воронки;
  • желоба;
  • вертикальные трубы.

Кроме того, электрическим обогревом оснащают зоны сбора стоков у ливнёвок, а также лотки и другие элементы дренажной системы.

Устройство системы антиобледенения

Принцип обогрева крыш и водостоков во многом сходен с функционированием тёплых полов. Главным элементом электрической системы антиобледенения является нагревательный контур, который включает одну или несколько секций греющего кабеля, а также крепёжные и изолирующие элементы для его монтажа. Работоспособность электронагревателей обеспечивают силовые и сигнальные кабели, а также разнообразные переключающие и коммутирующие устройства. Для управления нагревом используется терморегулятор, датчики температуры и влажности, реле времени и аппаратура защиты (безопасности). Включение системы антиобледенения может выполняться в простом или интеллектуальном режиме, который предусматривает синхронизацию с метеостанцией.

Принцип действия

Работа обогревающего контура отличается простотой и надёжностью. Включение нагревателей происходит по сигналам с датчиков температуры и влажности, которые устанавливают в затенённых местах и верхних точках водостоков. При падении температуры воздуха ниже установленного значения, термодатчик даст команду на включение нагревателей. Однако подача напряжения к кабелю произойдёт только в случае определённого состояния датчика влажности. Обогрев включится лишь при низких значениях влажности, свидетельствующих о замерзании жидкости. Подача питания прекратится тогда, когда сигнальный сенсор окажется в воде. Подобный алгоритм предотвращает работу системы вхолостую и способствует её экономичности.

Почему бы просто не сбросить снег?

Заметим, что и сегодня активно используется механический способ борьбы с наледью и сосульками – это лопата, лом и скребок. Казалось бы, что проще: сбиваем с крыши все это богатство, и готово. Не нужны никакие электрические системы, кабеля или трубы с горячей водой. Но на самом деле недостатки такого метода полностью перекрывают все его плюсы:

  • От замерзшего льда забиваются водостоки и портятся желоба.
  • При чистке крыши легко поцарапать кровельное покрытие, что быстро приведет к его коррозии.
  • Во время чистки снега вместе с ним нередко с крыши съезжает и человек.

Кроме того, опасны и сами водостоки со льдом. Они становятся слишком тяжелыми и в один момент способны просто рухнуть на голову стоящих поблизости людей. И это не говоря о том, какой дорогостоящий ремонт может вас ожидать.

Убедили? Тогда идем дальше!

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

  • Крепежных элементов.
  • Щита управления, обычно состоящего из:
  1. входного трехфазного защитного автомата;
  2. устройства защитного отключения, как правило, 30мА чувствительностью;
  3. четырехполюсного контактора;
  4. однополюсных автоматов защиты на каждую фазу;
  5. автомата защиты цепи управления термостата;
  6. сигнальной лампы.

Компонентов распределительной сети:

  1. силовых кабелей, служащих для питания греющих кабелей;
  2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
  3. монтажных коробок;
  4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

  1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
  2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Обогревать крышу или водосток?

У владельцев домов возникает естественный вопрос: надо ли обогревать всю кровлю, а может, достаточно обеспечить обогрев водостоков? Ответ на него зависит от качества теплоизоляции крыши:

  1. Если имеется надежная теплоизоляция потолка дома и холодный (нежилой) чердак, то кровля практически не нагревается потоками воздуха, поднимающимися из внутренних помещений.Снег на крыше тает естественным образом при температуре, близкой к 0 градусов. В этом случае отвод воды обеспечивает водоотливная система, и достаточно исключить образование ледяных пробок в водостоке, т. е. нагревать только его.
  2. Если теплоизоляция крыши не удерживает поднимающееся изнутри тепло, то кровельное покрытие заметно нагревается. Таяние снега на скате начинается бесконтрольно уже при температуре воздуха минус 10–12 градусов.Карниз крыши не нагревается, и талая вода здесь замерзает, превращаясь в сосульки. Обледеневает и водосточная система. В этих условиях целесообразно обогревать не только водосток, но и наиболее опасные участки кровли.

Важно! В некоторых случаях может обледеневать вся кровля, и система обогрева нужна по всей ее поверхности, что экономически не оправдано. При таких обстоятельствах лучше произвести капитальный ремонт, установив хорошую теплоизоляцию крыши.

Необходимость обогрева водосточных систем

Схема крепления кабеля водостока.

Так для чего же устанавливают обогрев водостоков, а не только поверхности кровли? Ответ достаточно прост: чтобы сохранить целостность водосточной системы, нужно позволить талой воде беспрепятственно сойти с крыши. Кабельный электрический обогрев необходимо устанавливать в следующих местах:

  • водосточные желоба;
  • карнизы на кровле;
  • , элементы желобов, места вокруг них;
  • водосточные трубы на всем их продолжении;
  • дренажные лотки, водосборники;
  • по линии ендов, стыков отдельных участков крыши.

При этом обогрев водостоков должен быть спланирован вместе с обогревом всей крыши, так как по отдельности они будут неэффективными, да и просто бесполезными. Конструкция антиобледенительных систем включает в себя не только греющие секции из кабелей, но и терморегуляторы, датчики, систему распределителей, пульт автоматического управления.

Как выбрать греющий кабель?

Нагревательный кабель для водостока имеет следующие особенности: резистивный не реагирует на температуру внешней среды, саморегулирующий в свою очередь изменяет степень нагрева в зависимости от температуры окружающей среды, что позволяет без контроля включения и выключения регулировать расход энергии.

ВАЖНО!
Оба вида нагревающего кабеля имеют свои плюсы и минусы. Что касается стоимости, то резистивный проводник обойдется вам дешевле

Однако саморегулирующий удобен в эксплуатации за счет своих свойств поддерживать оптимальную температуру, и делать экономичным расход электроэнергии.

Приступая к монтажу греющей системы, вы должны иметь четкое представление о том:

  • как устроена крыша;
  • что собой представляет водоотводная система;
  • какой вид греющего кабеля лучше подойдет именно вам;
  • каковы климатические особенности вашей местности;
  • количество выпадаемых осадков, смена температурного режима.

Можно обратиться к специалистам. Только грамотно смонтированная система не даст сбоев при дальнейшей эксплуатации.

Обогрев для водостока

Теперь дадим ответ на вопрос: нужен ли обогрев водостоку. Для электрического обогрева существуют системы, в основе которых лежит греющий элемент в виде кабеля. Остальные узлы и детали:

  • распределительный блок;
  • датчики;
  • контроллер;
  • щит управления.

Watch this video on YouTube

Распределительный блок объединяет провода силового и нагревательного назначения. Он состоит из сигнального провода, соединяющего блок с датчиками, муфт для герметичного соединения деталей и монтажной коробки. Блок часто устанавливают на крыше. От влаги он защищен. Датчики указывают наличие или отсутствие воды, температуру окружающего воздуха и осадки. Их располагают в желобах, на кровле. Собранные данные поступают в контроллер, включающий или выключающий систему обогрева.

Щит управления обеспечивает безопасную работу системы. Для его оснащения нужно приобрести автоматы на 3 фазы, контактор и лампу сигнализации. Для прокладки и закрепления нагревательного кабеля требуются крепежные элементы в виде заклепок, шурупов или гвоздей, а также трубки термоусадочные и монтажная лента.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий

пять × 3 =

Adblock
detector
