Вентиляция под полом в бане

Результаты

В результате у меня в бане всегда теплые и сухие полы. А еще – легкий пар и быстрое прогревание всех поверхностей.

По климату в бане имеется следующее:

  • При закрытых дверях и топке печи температура на полке поднимается до 45°C за 10-15 минут (при условии предварительного небольшого прогрева бани с открытыми дверями до температуры на полке 25°C).
  • Через час банных процедур, температура на полке составляет около 60°C, половицы нагреваются до 50°C. Пол становится приятно теплым, почти горячим, как и стены с полком.
  • Пол в парной высыхает почти мгновенно, а в районе мойки – за несколько часов.
  • В парной легко дышится, так как обеспечивается приток свежего воздуха (который сразу же нагревается у печи) через вентиляционный канал.
  • Нет необходимости частого проветривания.
  • Нет запаха затхлости.
  • Чувствуется, что воздух суше, чем в старых русских банях, но, конечно, не до такой степени, как в сауне. Повысить влажность просто – нужно подлить воду на каменку.

Некоторые недостатки тоже имеются, но они незначительны, во всяком случае, для меня. Во-первых, КПД бани несколько снижено, так как постоянно идет подогрев свежего воздуха, нагретая порция сбрасывается на улицу. Во-вторых, на горячем полу сильно нагреваются различные мыльные принадлежности и шампуни. Нужно искать им другое место или выносить за пределы парилки во время особенно интенсивного парения.

А вообще, мне моя баня нравится. Прогрев за минимально короткие сроки, свежий воздух, теплые сухие полы. Проблема затхлости, гниющих половиц и холодного пола полностью решена.

Евгений

Вентиляция для бани с топкой в смежном помещении

Этот вариант считается одним из самых распространенных. Преимуществом расположения топки за пределами парной заключается в том, что так будет меньше мусора, да и дверь не придется открывать слишком часто, что сохранит драгоценное тепло.

Для такого типа строения можно сделать смежную вентиляцию в каркасной бане, проложив под полом трубу, которая будет исполнять роль топочного тоннеля. Вывести отверстие нужно в том месте, куда выходит трубка топки. Это позволит обеспечить лучшее нагревание воздуха в помещении. На каждом конце трубы необходимо использовать решетку, а на выходе соорудить задвижку, чтобы регулировать потоки воздуха.

Вентиляция в бане при топке за пределами парилки

Что касается вытяжки, то она должна быть расположена на противоположной стороне парной, оптимальным вариантом будет стена, которая находится по диагонали. Для создания вытяжки лучше всего использовать короб размером 20х30 см, который будет проходить через всю стену.

Если игнорировать данное правило, вентиляционная система в каркасной бане не будет работать нормально. К примеру, если вытяжка больше входного отверстия, это обязательно создаст сильную тягу. На качестве посещения бани подобное условие обязательно скажется отрицательно. Теплый воздух будет выходить слишком быстро, что будет не выгодным, так как потребует большего использования топлива.

Устройство вентиляции: важные моменты

Еще раз уточним: мы говорим об обустройстве вентиляции в бревенчатой бане классической постройки только в том случае, если естественное ее осуществление (через печное поддувало, окно, дверь, щели в полу) невозможно. Достаточно часто при строительстве бань наблюдаются две крайности: от вентиляции отказываются вообще либо делают ее повышенно мощной и нерегулируемой. Что будет с отдыхающими в парной при отсутствии вентиляции, мы говорили выше. Если же вентиляция слишком интенсивная, баня будет топиться дольше, тепло будет быстро улетучиваться из помещения. Полы будут быстрее остывать, что грозит людям простудами.

Схема правильного движения воздуха в бани

Свежий воздух в парную должен попадать через отверстие, расположенное непосредственно за печкой либо под одним из лежаков. В первом случае, ударяясь в горячую печку, воздух быстро прогревается, разница между потолочной и половой температурами нейтрализуется. Вентиляционное отверстие, расположенное под лежаком, имеет только один плюс – оно не бросается в глаза. Минусов же здесь два – постоянно холодные полы в области лавок, затрудненное оперирование заслонкой, поскольку до нее сложно дотянуться рукой.

Банная вентиляция не может быть только приточной или только вытяжной. Она может быть исключительно приточно-вытяжной, поскольку обеспечивает постоянный приток в помещение кислорода и удаление вредного, тяжелого, отработанного воздуха на улицу. Отсюда ответ на вопрос, нужна ли вентиляция в бане из бревна, может быть только утвердительным. А о том, каких она бывает видов, мы поговорим ниже.

Основные этапы самостоятельного создания вентиляции

Любая вентиляционная система создается приблизительно в одинаковой последовательности. В то же время, порядок обустройства вентиляции может изменяться в зависимости от выбранного конструктивного решения. Таких вариантов немного:

  • Индивидуальная вентиляция для каждого помещения. Монтажный алгоритм включает процессы монтажа фрамуг, форточек и вентиляторов, а также других конструктивных элементов, предусмотренных в проекте. Вентиляторы можно устанавливать, как в отдельных каналах, так и в окнах.
  • Централизованная вентиляция. Сложность конструкции заключается в прокладке вентиляционных каналов из каждого помещения в одну току. Применяется такая система в частных домах, в связи с этим данный вариант будет слишком трудоемким и финансово неоправданным.
  • Гибридная система. Предусматривает наличие помещений с индивидуальной вентиляцией и группы комнат, имеющих совместную систему оттока воздуха.

Принципы проектирования системы

Вентиляция в бане может быть 2-х типов:

  1. Естественная. В этом случае обеспечивается самопроизвольная циркуляция воздуха на основе законов конвекции. Другими словами, воздушная масса с улицы попадает в банное помещение, где под влиянием разности давления и температур свободно циркулирует. Надо помнить, что нагретый воздух всегда поднимается вверх, вытесняя книзу более холодные массы. Именно эти принципы следует учитывать при организации естественной вентиляции.
  2. Принудительная или искусственная. Если естественная циркуляция не способна обеспечить нужные условия, то обустраивается система принудительной вентиляции. В этом случае воздушный поток формируется и направляется с помощью вентиляторов и распределительных коробов. Такая система не зависит от капризов природы и эффективно справляется с поставленной задачей в нужное время и в нужном месте.

Конструктивно оба типа вентиляции включают такие базовые элементы: входное и выходное отверстие (продушины), через которые осуществляется подача воздуха извне и выведение загрязненной воздушной массы; задвижки на них для регулирования времени вентилирования; каналы для циркуляции воздуха. При общей вентиляции циркуляция обеспечивается по всему внутреннему объему банного помещения.

При проектировании вентиляции в бане из бруса должны учитываться такие важные требования:

  1. Вентилирование не должно приводить к чрезмерному охлаждению элементов конструкции, а тем более появлению сквозняков, во время приема банной процедуры. Полное обновление среды может осуществляться только в промежуток между парением, а поступление свежего воздуха не должно вызывать дискомфорта.
  2. Сушка древесины и обновление воздуха должно обеспечиваться в быстром режиме, т.е. полное устранение сырости должно производиться после процедуры, но до следующего использования бани.
  3. Вентилирование должно быть равномерным на всех уровнях полок, чтобы не появлялись локальные застойные зоны.

Особенности устройства вентиляции в парилке

Схема вентиляции в парилка: приток воздуха сверху, вытяжка — снизу

Вентиляция, если говорить упрощенно – это процесс, в ходе которого происходит замена воздуха, находящегося в помещении на воздух, поступающий извне. Такая процедура может осуществляться несколькими способами.

Естественная вентиляция в бане в парилке

Наиболее подходит для парилки или небольшой комнаты отдыха, где поток воздуха является небольшим, а потому естественной аэрации воздуха будет достаточно. Этот процесс базируется на простейшем законе физики: холодный воздух, поступающий с улицы, вытесняет собой более легкий теплый воздух. Скорость смены воздуха небольшая, а потому человек, находящийся в парилке не ощутит никакого дискомфорта.

Принудительная вентиляция

Идеально подходит в помывочной, а также для комнат с бассейном и других часто посещаемых помещений с высоким уровнем влажности. Подобная механическая вентиляция позволяет максимально эффективно устранить неприятные запахи и избыточную влагу, что делает воздух более чистым.

Использование принудительной вентиляции влечет за собой разрежение воздуха, то есть людям с нарушенным функционированием дыхательных путей может стать дурно из-за нехватки кислорода. Такая ошибка является наиболее распространенной при самостоятельной проектировке бани. Чтобы избежать подобных ситуаций, необходимо обеспечить систему притока воздуха.

Нюансы воздухообмена в предбаннике

Баня состоит из поочередно связанных помещений со своим предназначением, температурой и влажностью. Каждое из них нуждается в уходе. Некоторые владельцы оставляют предбанник без вентиляции вообще, и это неправильно. Помещение переувлажнится и испортится. Для предбанников есть три основных варианта воздухообмена, о которых мы расскажем немного ниже.

Предбанник — помещение для раздевания перед входом в моечную, и его часто совмещают с комнатой отдыха. Обычно там топят печь. Предбанник проветривают одновременно с протапливанием и после банных процедур. Удачно выбранная схема для вентиляции даст помещению больше свежего воздуха, облегчит постоянный уход.

Вентиляционная система в предбаннике выполняет три основные функции: удаляет грязный воздух, подает чистый и греет его до комфортной температуры.

Типичный предбанник в индивидуальном строении с зольником печки, входом в раздельную мойку и затем в парную, пропорцией 2 : 1 : 1 между этими помещениями

Дальнейший воздухообмен направляют на просушку помещения. Древесина быстро портится от сырости, особенно в темноте. Из-за влаги окна и двери порой не удается закрыть плотно. Микроорганизмы в сыром помещении выделяют неприятные запахи, а деревянная отделка вбирает их и «запечатывает».

Отдыхающим будет трудно приспособиться к качеству воздуха. Но, правильная вентиляция после банных процедур избавит от плохого запаха и продлит срок службы здания.

Один из вариантов циркуляции в предбаннике в комнате отдыха, с подачей воздуха через проем вверху над печкой и трубой под печью, идущей с улицы — как для комнаты отдыха будет жарковато, но некоторым банщикам понравится

Вентиляцию рассчитывают исходя из таких условий:

  • высокая влажность и много пара;
  • образуется конденсат;
  • воздухообмен и температуру в бане приходится корректировать только в некоторые дни;
  • горячий воздух;
  • накапливается углекислый газ;
  • здесь могут быть вредные продукты сгорания;
  • маленький размер окон.

Между раздевалкой/комнатой отдыха с одной стороны, и парной с другой, в идеале оставляют плавный переход между температурными режимами.

Есть четыре варианта, чтобы добиться этого:

  1. Печка выходит в оба помещения.
  2. Дополнительная перегородка между парилкой и предбанником, совмещенным с комнатой отдыха.
  3. Подача части разогретого воздуха ведется из парилки.
  4. На прямом пути от предбанника до парной находится моечная.

Также необходимо позаботиться и об утеплении помещения. От холода изолируют пол, стены и потолок. Часто берут фольгированный утеплитель, но на толстый слой фольгу стоит укладывать вручную.

Для утепления предбанника подходит минеральная вата, пенопласт и другие вспененные материалы, а также керамзит, но по структуре наилучшей будет минвата, тем более если она фольгированная

Утепление пола начинают с того, что к нижним частям лаг, расположенных с шагом 45—55 см, прибивают черепные бруски меньшего размера — продольно к основанию. Сверху кладут черновое покрытие — продолговатые или широкие доски. Черновой пол формируют сплошным.

Полученную конструкцию покрывают гидроизоляционной мембраной. Кладут так, чтобы полностью прижать слой к выпирающим лагам. Затем в промежутке между этими планками укладывают соразмерный кусок утеплительного полотна: чуть больший по ширине, длине и высоте. В качестве теплоизоляции подойдет, в том числе, и минеральная вата. Ее берут побольше, так как материал сильно сжимается.

Выше укладывают пароизоляцию с небольшим заходом на стены. В процессе утепляют трубы, которые будут в толще пола или ниже.

Под потолком отделка портится больше всего, поэтому используйте толстый слой утеплителя. Теплоизоляцию можно собирать на перекрытии, между планками. Внизу кладите пароизоляцию, выше утеплитель, потом гидроизолируйте его. Сверху можете покрыть цементной стяжкой и деревянными досками.

Подробнее об утеплении потолка можно прочесть в этом материале.

Вариант теплоизоляции потолка над предбанником: плотно уложенный керамзит, спрятанный в два слоя пароизоляции, и деревянный дощатый пол без стяжки

За счет тепловых барьеров эффективно борются с избытком влаги, но конденсата удастся избежать полностью, если постоянно делать некоторые вещи. Держите двери закрытыми, открывайте только на короткое время. Регулируйте затворы в вентиляционных решетках.

Пользуйтесь заглушками и в первую очередь во время прогрева. После процедур охлаждайте предбанник через открытые двери и окна. Делайте при этом кратковременные сквозняки. Проветривайте каждое помещение по очереди — через их окна.

Как сделать вентиляцию в парной

Среди способов, как сделать вытяжку в бане своими руками, предлагаем рассмотреть наиболее приемлемые для выполнения в домашних условиях варианты, как естественного, так и искусственного вентилирования.

Вариант 1

Это наиболее распространенный способ устройства вентиляции, который обеспечивает одно входное и два выходных отверстия. В 30 см от пола непосредственно за печью в стене проделывают входное отверстие. Выходные окна соединяются деревянным коробом со встроенной гофротрубкой длиной 1 м и оснащаются заглушками. Кроме того, на вентиляционные окна ставят решетки, чтобы предотвратить попадание в баню насекомых или грызунов.

Данный тип вентиляции чаще всего применяется для небольших по размеру частных бань.

Вариант 2

Вентиляционные ходы могут быть расположены на одном уровне. Данный вариант вентиляции предполагает проделывание входного отверстия в 30 см от пола за печью. А вытяжное окно обязательно оборудуют вентилятором, вытягивающим углекислый газ наружу.

Вариант 3

По данной схеме в парной прорезают два отверстия. Входное отверстие прорезают на 0,5 м выше каменки, а выходной вентиляционный ход располагают внизу, в 20 см от пола. Для принудительного выдува воздуха устанавливают вентилятор.

Вариант 4

Если конструкцией бани предусмотрена лишь одна стена, выходящая непосредственно на улицу, то схема вентиляции предполагает устройство двух ходов, расположенных на одной стене напротив печи. В нижнее окно в 30 см от пола поступает свежий прохладный воздух, который, ударяясь в печь и нагреваясь, постепенно поднимается вверх и выходит через выходное окно наружу. Вытяжное отверстие располагают в 30 см от потолка и устанавливают в нем вентилятор для хорошей циркуляции воздуха.

Вариант 5

Схема вентиляции пола в бане пригодится, если в парной устроен дощатый пол с отверстиями между досками и подпольем. В данном случае окно для притока воздуха обустраивают за печью. По мере охлаждения воздух опускается вниз и выходит через щели в подполье, а оттуда – наружу через вентиляционный ход в стене цоколя, соединенный с трубой для вывода воздуха над крышей.

Вариант 6

Наконец, вентиляционным ходом для вывода отработанного воздуха может служить поддувало в печи, если она расположена в парной. Единственное, что нужно сделать – обеспечить приток воздуха, прорезав в стене напротив печи специальный зазор.

Для чего нужна вентиляция пола в бане

Схема вентиляции с притоком воздуха из подпольного пространства

Учитывая, что парная — это помещение с постоянным высоким уровнем влажности, то наличие естественной вентиляции пола здесь отвечает за следующие рабочие моменты бани:

  • Хороший обмен воздушных масс в помещении парной. То есть, пар в бане может смешиваться с кислородом, тем самым распределяя оптимальную температуру в комнате по всему её периметру.
  • Отличная вентиляция пола и помещения парной после принятия банных процедур. Помещение проветривается и достаточным образом насыщается свежим воздухом.
  • И самое главное — просушка всех деревянных поверхностей (включая пол), что препятствует появлению грибка. А это в свою очередь продлевает срок жизни всех деревянных покрытий в парилке. Кстати, это касается в первую очередь русской бани, которая подвергается усиленному воздействию влаги на все деревянные плоскости.

Способы вентиляции

Наиболее распространенным способом естественной вентиляции парилки в бане из пеноблоков считается так называемая «залповая вентиляция», а проще – создание кратковременного сквозняка. Вход воздушной массы обеспечивается путем открывания входной двери, а выход осуществляется через открытую форточку на противоположной стороне. Другой распространенный вариант – по 2 отверстия в каждом банном помещении, при этом вход расположен внизу на высоте 30-35 см от пола, а выход – на противоположной стене на таком же расстоянии, но от потолка.

Искусственная система также основывается на наличии входной и выходной отдушины, но в них устанавливаются специальные устройства. Применяется такая система в тех случаях, когда естественная воздушная циркуляция не справляется с поставленной задачей.

Выделяются следующие типы принудительной вентиляции:

  1. Вытяжная система. В этом случае происходит естественный приток свежего воздуха с улицы, а вот выходное отверстие снабжается вытяжным вентилятором, который выгоняет загрязненный и влажный воздух из помещения.
  2. Приточная вентиляция. Она характеризуется, наоборот, принудительной подачей свежей воздушной массы с помощью воздушного вентилятора, который устанавливается на входе. Отток воздуха происходит естественным способом через отдушины возле потолка.

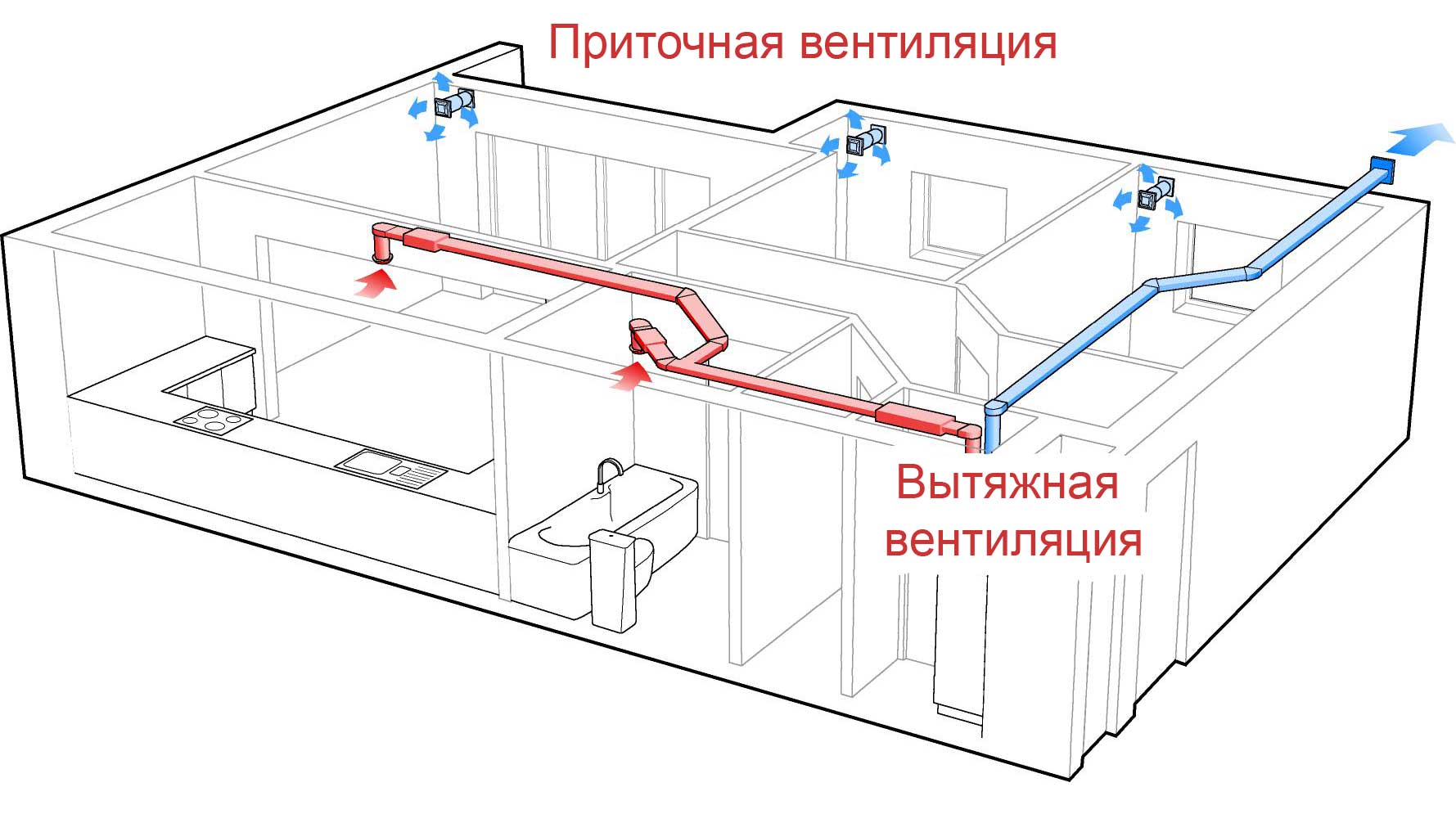

  3. Приточно-вытяжная вентиляция. Эта система совмещает оба указанных варианта, т.е. предусматривает принудительную подачу и вытяжку воздуха.
  4. Общеобменная система. В принципе, её можно считать усложненной разновидностью приточно-вытяжной вентиляции, при которой с помощью воздуховодов обеспечивается специальная циркуляция воздушной массы с контролем её объема и скорости перемещения.

При использовании принудительной системы вентиляции бани из пеноблоков расположение отдушин диктуется только удобством эксплуатации заведения, а именно отсутствием сквозняков и чрезмерного охлаждения стен или пола.

Распространенным признается такое расположение отверстий в парилке русской бани:

  1. Вход за печью на стене на высоте порядка 30 см от пола, а выходная отдушина – на противоположной стене на высоте 20 см от пола. В этом случае свежий поток циркулирует по всему помещению: нагреваясь, поднимается вверх, а затем, охлаждаясь, опускается вниз, откуда и выводится наружу.
  2. Расположение отверстий на одной стене. Вход делается внизу, возле пола, а выход – вверху.

Баня из пеноблоков обязательно оборудуется вентиляционной системой. Необходимо обеспечивать, как внутристеновое вентилирование по воздушным зазорам, так и общую вентиляцию помещений естественного или принудительного типа. При отсутствии надежной вентиляции пеноблоки быстро наполнятся влагой, что резко ухудшит их теплоизоляционные характеристики.

Устройство вентиляции в бане

Комплектующие в баню подбираются в зависимости от типа вентиляции:

Окно.

Это важный элемент в бане не только из-за освещения, но и из-за того, что после процедур можно качественно проветрить парилку

Но важно правильно установить его, чтобы не было разгерметизации. В противном случае тёплый воздух не будет задерживаться надолго и придётся чаще поднимать температуру

Мастера советуют устанавливать два окна: одно над полками (если во время процедуры жара слишком много и кому-то плохо, то его можно открыть, чтобы остудить помещение) и под полками (так быстро просушиваются лежанки). Второе окно должно быть небольших размеров и непрозрачным.

Также важно помнить, что по технике безопасности окна должны открываться внутрь. В парной нельзя устанавливать пластиковые окна, так как они могут начать выделять токсичные вещества

Можно использовать только дерево.

Правильно подобранное окно хорошо дополнит интерьер баниИсточник baniaisauna.ru

Вентилятор.

Для установки вентиляции необходимо приобрести несколько комплектующих: решётку, клапан, задвижку, короб, москитную сетку, термометр и сам вентилятор. Решётку желательно брать из дерева, а сетку из металла.

Таким образом они не пропустят в помещение насекомых или грызунов. В качестве воздуховода можно использовать гофру или оцинкованную трубу. Нельзя применять пластик, так как он не приспособлен для использования при высокой температуре.

Вентилятор для парнойИсточник ventcond.kiev.ua

Вентиляционный клапан для бани.

Его необходимо установить в приточном и вытяжном канале. Размеры и форма подбираются в зависимости от интерьера. Есть два вида клапанов: принудительной вентиляции и инфильтрации. Оба работают по одному принципу и мало отличаются внешне. Их легко установить, укоротив под толщину стены в парилке. На наружной части есть жалюзи, которые не пропустят дождь или снег в вентиляцию.

На внутренней стороне есть оголовок и мембрана для лучшей шумоизоляции и поддержания тепла. Также внутри установлена москитная сетка

Клапан устанавливается в несущей стене и важно следить, чтобы он не выходил к уличному туалету или мусорным бакам. В противном случае весь этот запах будет внутри помещения

Клапан необходимо устанавливать в несущей стенеИсточник sverlenie.in.ua

Отдушины и продухи в бане.

Отдушины устанавливаются на расстоянии 2м. Продухи бывают трёх видов: круглыми, квадратными и прямоугольными и располагаются на крыше.

Вытяжка.

Если баня расположена вместе с домом, то вытяжка устанавливается так, чтобы воздух шёл в противоположную сторону от жилищного помещения. Вытяжку нельзя устанавливать под потолком, так как в таком случае будет большой сквозняк.

Вытяжка не должна быть направлена на домИсточник birzhaplus.ru

Для того, чтобы парная функционировала должным образом, необходимо установить все комплектующие. Если не будет хоть чего-то, то высока вероятность пожара или того, что кому-то в процессе станет нехорошо

Также важно помнить, что материалы должны быть подобраны в соответствии с техникой безопасности

Окна в бане необходимо устанавливать так, чтобы они открывались внутрьИсточник oknamassiv.ru

Зачем в бане вентиляция

Чтобы ответить на вопрос, а зачем, собственно, бане вентиляция, следует знать ее прямое назначение.

Если в парной, других банных помещениях присутствует система циркуляции воздуха, они:

  • быстрее прогреваются, тепло равномернее их заполняет (прямая экономия на отоплении);
  • получают кислород в процессе парения, отдыхающие чувствуют себя комфортно, их здоровью ничего не угрожает;
  • быстро избавляются от лишнего пара, влажности, просушиваются;
  • стены, пол, потолок не покрываются грибками, плесенью, предметы (лавки, ушаты) не темнеют, здание в целом не деформируется, дольше простоит.

Если помещение недостаточно либо вовсе не вентилируется, там появляются неприятные гнилостные запахи, внутренние поверхности покрываются влажным липким налетом. Во время принятия банных процедур отдыхающие испытывают недостаток кислорода, трудности с дыханием, рискуют отравиться угарным газом. Также при отсутствии правильной воздушной циркуляции теплые массы будут быстро скапливаться под потолком, а область возле пола будет постоянно холодной.

Однако следует знать и следующее: баня классической русской постройки, то есть из бревен, специально вырубленными вентиляционными отверстиями… не обеспечивается! Профессионалами они признаются лишними, но только в одном случае: если баня ни изнутри, ни снаружи ничем не утепляется, не изолируется, не отделывается. В бане без отделки нижние стеновые венцы уже укладываются с отверстиями, через которые воздух и поступает в естественном режиме. Если внутри имеется печь-каменка, то вентиляция осуществляется через поддувало. А так свежий воздух в русскую баню впускается через открытую на пять-семь сантиметров дверь либо окно. Параллельно с этим помещение своевременно должно очищаться от мокрых листьев, лавки просушивают на улице, а тяжелый воздух выгоняют взмахами простыней.

Специально вмонтированная вентиляция в русской бане из бревна обязательно обустраивается в тех случаях, если:

  • имеется дополнительно утепление либо любые виды изоляции;
  • полы не имеют естественных щелей для слива воды;

Принудительная вентиляция бани

  • печь находится не в парной, а в смежном помещении;
  • окна отсутствуют.
