Устройство парилки в бане

Как отделать своими руками?

Основа русской бани – печка. Лучшие материалы для каменки – натуральные камни, кирпичи. Узнайте всё на тему «Устройство парилки в бане», на нашем сайте

Для монтажа пола допускается обрезная доска, а сами работы включают несколько этапов.

Пошаговая инструкция:

Избавление от всего мусора, выравнивание основания.
Заготовка стяжки из бетона. Этот этап можно пропустить, если черновая основа и так достаточно выровненная. Основание допустимо засыпать песком.
Выкладка оснований из кирпича, которые будут опорой для лаг. Высота оснований из кирпича равна высота полового покрытия.
Прикрепление лаг к столбикам. Лаги – доски сечением 25х25 с шагом в 100 см.
Укладка досок пола. Работы следует начинать с угла вдали комнаты относительно дверного проема. Для крепежа подойдут саморезы

Важно при вкручивании шляпки полностью утопить в древесине.
Конструкция пола должна включать слив.

После укладки пола производится обшивка стен. Для обшивки монтируется каркасная основа. Материал каркаса – брус или простые рейки

Здесь важно учесть уровень нагрузки. Например, к стенам зачастую крепятся полки, рейки их не выдержат

Направление каркасной основы должно быть перпендикулярно вагонке.

Руководство по этапам работ:

  1. Установите на стене саморезами начальную и последнюю рейку. Шаг направляющих выбирается в соответствии с размерами изоляционных материалов.
  2. Поверх каркаса укрепите гидроизоляционный материал.
  3. Приступите к работе с утеплителем (например, минеральной ватой).
  4. Уложите слой пароизоляции. Отдельные листы материала лучше крепятся строительным степлером.
  5. Приступите к обустройству вагонки, начав с дальнего участка помещения.

После обшивки вертикалей переходите к потолочным работам. Для потолка также допускается вагонка. В качестве каркаса подойдет обрезная доска или брус. Шаг каркаса соответствует размеру плит утеплителя. Каркас устанавливается аналогично стенам.

Поэтапная инструкция:

  1. Прикрепите поверх каркаса слой влагоотталкивающей основы.
  2. Далее заполните промежутки утеплителем (например, базальтовой ватой).
  3. Тщательно выровняйте плиты.
  4. Поверх утеплителя монтируйте слой пароизоляции, применяя строительный степлер. Предусмотрите нахлест в 20-30 см. Проклейте стыки при помощи алюминиевого скотча.
  5. Переходите к монтажу вагонки.

Установка лавок в бане должна производиться на достаточном расстоянии от каменки

Здесь важно соблюдать удобные для человека расстояния. К примеру, до печки оно должно составлять не менее 50 см

Между полом бани и верхней полкой должен остаться промежуток до метра.

О том, как осуществить отделку парилки, смотрите в следующем видео.

Типы полов в парной

Этот параметр также влияет на принятие решений, его следует иметь в виду и сопоставлять с типом фундаментов, физическими характеристиками грунтов и климатическими зонами расположения строения.

Деревянный пол протекающего типа – вода не задерживается на поверхности

Таблица. Типы полов в парной.

Виды полов в парнойКраткое описание архитектурных особенностей и эксплуатационных характеристик
ПротекающиеСамая простая и самая дешевая конструкция, такие полы в парных имели все старинные бани. Между досками оставляются щели шириной примерно 5 мм, уклон настила не требуется. Вода протекает на землю и впитывается в нее. Не надо бояться, что около бани появятся ручейки, в парной не моются, а парятся. Соответственно, воды расходуется немного. Недостаток протекающих полов – низкая температура на поверхности. Но эта проблема не критична по нескольким причинам. Во-первых, ноги на таком полу не находится длительное время, нужно только дойти до полки, установленной на возвышенности. Во-вторых, непродолжительное время пребывание на холодной поверхности не становится причиной простуды, а закаляет организм, улучшает функционирование иммунной системы. В-третьих, если подошвы ступней очень чувствительны к низким температурам, то можно сделать деревянные решетки и ходить по ним.
НепротекающиеДоски плотно стягиваются социальными приспособлениями, боковые поверхности могут быть плоскими или иметь соединение шип/паз. Такие полы обязательно имеют уклон в одну сторону и слив. Уклон небольшой, примерно сантиметр на погонный метр. Слив дается в подполье с дальнейшим отводом за периметр парной. Это более сложные конструкции полов в парной, но по своим эксплуатационным характеристикам превосходят протекающие.
ПлиточныеИспользуются только в эксклюзивных дорогих банях. Основание – цементно-песчаная смесь или бетон, подполье отсутствует. Обязательно обустройство отдельного слива, финишное покрытие – керамическая плитка или керамогранит. Профессиональные строители настоятельно не рекомендуют устанавливать такие полы в парной с высокой температурой воздуха. Дело в том, что плитка имеет большую теплопроводность, горячий пол быстро отдает тепло, ногам может быть слишком жарко. По стоимости и сложности изготовления занимают лидирующее положение среди всех вариантов полов в парной.

Деревянный пол протекаемый

Схема протекающего пола со сливом

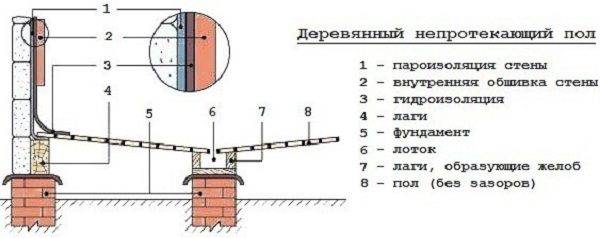

Схема непротекающего пола

Сибирская лиственница

Правила

Электропроводка в бане закономерно отличается от проводки в жилом доме. Самое близкое по предъявляемым требованиям помещение – это ванная комната. В ней тоже имеет место повышенная влажность, но температуры, конечно, другие.

Впрочем, и в бане не все помещения одинаково проблематичны с точки зрения электрика. Так наиболее «проблемными» мы бы назвали парную и моечную. Комната отдыха, предбанник, санузел и веранда не требуют повышенной защиты проводки и приборов.

Однажды мы уже сделали подробные выдержки из ПУЭ, в которых упоминаются бани, сауны или моечные. Поэтому сейчас ограничимся довольно сжатым пересказом правил электропроводки в бане.

Начнем с расположения электрощита. Желательно размещать его в помещении, а не на улице. При этом обязательно либо использовать сухое помещение, либо обеспечить полную гидроизоляцию щита. Никакие трубопроводы (водопровод, газопровод, канализация) не должны проходить рядом со щитом.

Установка УЗО по правилам считается обязательной для влажных помещений.

Провода должны вестись:

  • (желательно, не обязательно) скрыто в парилке и моечной;
  • открыто по деревянным стенам других помещений.

ВАЖНО! Однако следует помнить, что в парилке вести провода по стенам даже внутри нежелательно. Правильно – делать сквозное отверстие с металлической гильзой в стене, через которую внутрь парилки идут провода для светильника.. Провода, ведущие в парилку, обязательно делать термостойкие – с изоляцией из кремнийорганической резины – РКГМ, ПРКС

Провода, ведущие в парилку, обязательно делать термостойкие – с изоляцией из кремнийорганической резины – РКГМ, ПРКС.

Запрет на металлические рукава и гофру относится только к парилкам и моечным.

Наращивать провода можно только сваркой, опрессовкой, пайкой или сходным способом.

Выключатели и розетки должны располагаться вне парилки и моечной.

Полностью список правил проводки в бане и парилке вы найдете по уже приводившейся выше ссылке.

Принудительная вентиляция бани

Несколько усложняет вентиляционную систему, требуется монтаж электрического оборудования. Еще одна проблема связана с микроклиматом в парной. Там высокая температура и влажность воздуха – главные враги любого электрического оборудования. Вентиляторы должны иметь надежную защиту корпуса от влаги, во время подключения следует беспрекословно соблюдать рекомендации ПУЭ. А чтобы соблюдать, их нужно знать.

Принудительная вентиляция бани

Принудительная вентиляция – элементы

Преимущества принудительной вентиляции – значительно ускоряется скорость смены воздуха в помещении, расширяются параметры регулирования. Естественная вентиляция очень зависима от погодных условий, в некоторых случаях может становиться малоэффективной. Особенно если ветер направлен под прямым углом к вытяжному вентиляционному отверстию. Принудительная вентиляция работает с одинаковой результативностью в любую погоду и в независимости от направления и силы ветра.

Размеры отверстий для естественной вентиляции

Технология расчета размеров вентиляционных отверстий указана в действующих нормативных актах. Определить размеры продухов для естественной вентиляции намного сложнее, чем для принудительной – слишком много факторов, не зависящих от людей. Главный параметр производительности системы вентиляции – кратность смены воздуха. Для жилых помещений регламентируется минимальное значение кратности, при этом учитываются как температура в комнатах, так и температура на улице. Температура в жилых помещения колеблется в незначительных пределах, это упрощает работу проектировщиков.

Производительность естественной вентиляции

В парных ситуация намного сложнее – показатели температуры и влажности изменяются в очень широких пределах. Кроме этого, скорость прихода/поступления воздуха в различных ситуациях может отличаться в разы. Такие предварительные условия делают практически невозможным выполнение точного расчета оптимальной кратности обмена воздуха при естественной вентиляции.

Невозможно рассчитать? И не надо, рекомендуем использовать практический опыт. А он утверждает, что для большинства парных достаточно, чтобы площадь продухов была 200-300 см2.

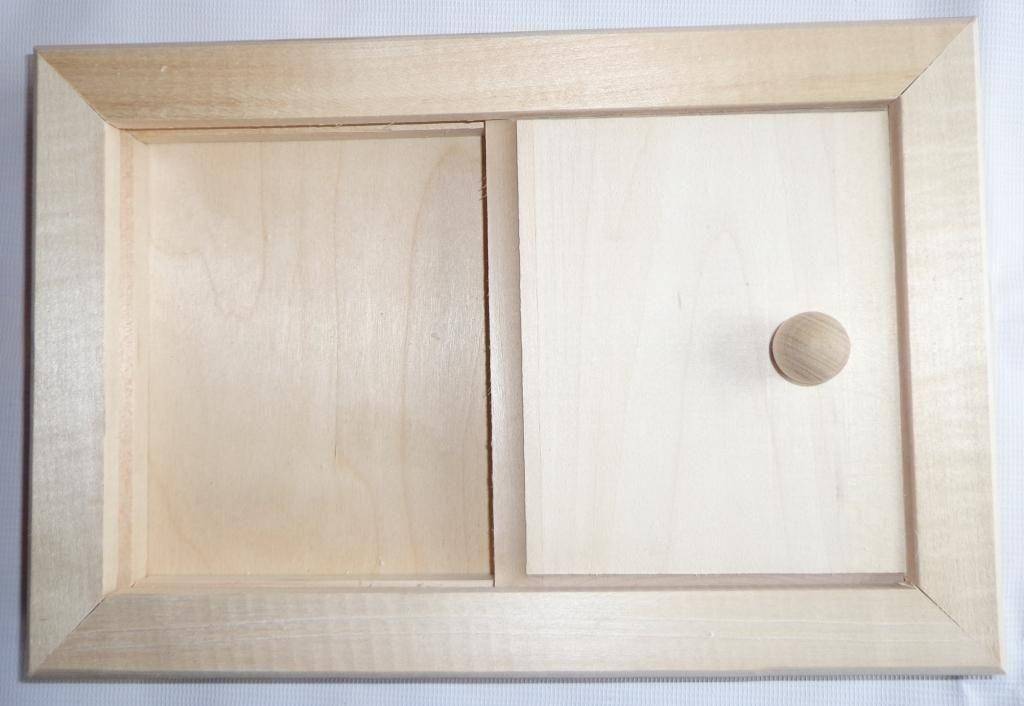

Вентиляционная решетка с задвижкой 280х190 мм

Некоторые владельцы бань боятся задохнуться во время принятия банных процедур из-за нехватки кислорода. Доводим к их сведению, что одного кубического метра воздуха одному человеку достаточно для дыхания полтора часа. Подсчитайте кубатуру парной и узнаете, сколько времени можно безопасно париться, счет идет на десятки часов.

Безопасное содержание кислорода для сауны и бани

Вентиляция

Вентиляционная система — весьма важный момент. Её отсутствие или неправильная установка влечёт за собой следующие последствия:

  • появление различных видов бактерий и грибка;
  • быстрый расход энергии и тепла, неэкономное использование топлива;
  • в закрытое невентилируемое помещение не поступает кислород, в результате нахождения в нём вы со временем начнёте дышать углекислым газом, что может привести к потере сознания.

Можно сделать естественную вентиляцию. Для этого должно быть небольшое окошко и поддувало в печи. Воздух будет входить через первое и выходить через второе. Таким же образом работает механическая система из двух вентиляторов. Один из них запускает свежий воздух, а другой выводит углекислый газ.

От правильности устройства вентиляционной системы зависит ваше самочувствие

Правильная вентиляционная система — это:

  • расположение воздуха слоями: внизу холоднее, поднимаясь к потолку, температура растёт;
  • общая температура не сбивается;
  • СО2 и другие примеси замещаются кислородом.

Чтобы достичь такого эффекта, необходимо выполнить два правила.

  1. Отверстие, куда будет заходить кислород, должно быть в самом низу. В идеале — у печки. Это обеспечит приток холодного воздуха к полу. Рядом с печью он будет смешиваться с горячим, а значит, температурный баланс не нарушится.
  2. Второе правило касается вытяжного отверстия. Его нужно сделать с точностью до наоборот: подальше от печи и повыше.

Влияние горячего воздуха на организм

Хорошо прогретая русская баня выдает горячий пар, называемый по-другому еще «огненным жаром». Под его воздействием организм испытывает мелкую приятную дрожь. Все системы и органы начинают работать в интенсивном режиме, выталкивая через поры накопленные вредные вещества (токсины, шлаки, жир). Мобилизуются жизненные силы. После банных процедур наступает расслабление, что в комплексе дает сильный оздоравливающий эффект.


Интерьер массажного кабинета SPA-салона с инфракрасной кабинкой-саунойИсточник spa-sherbinka.ru

Поэтапный нагрев тела в бане:

  • первые 5-7 мин. происходит адаптация тела к высоким температурам;
  • если продолжить находиться в парной до 10-15 мин. (суммарно) – то разогреваются кожные покровы;
  • следующие 10 мин. – мягко разогреваются внутренние органы.

Если в русской или финской бане будут наблюдаться серьезные отклонения в температурном режиме или уровне влажности воздуха, то вместо бодрости и обновления сил можно получить дискомфорт в виде жжения, сухости. Организму приходится бороться, чтобы удерживать в норме внутренние процессы разных систем (дыхания, сердцебиения). Из бани тогда выходят не с легкостью, а чувством утомления, усталости, потери сил и энергии.

В бане и парилке – разница

Мы уже говорили выше, что проводка в парилке отличается по ряду важных пунктов от разводки электропроводки в бане.

СОВЕТ! Проще всего будет тем владельцам бань, которые закладывали проводку уже в проект строительства. Потому что только так соблюдение нормативов не будет делом случая.

В парилке

Электропроводка в парилке: провода отсутствуют

В идеальной парилке провода отсутствуют – они идут снаружи, а внутрь попадают исключительно для подключения светильников.

Возникает вопрос: а надо ли использовать более дорогие термоустойчивые провода для электропроводки в парилке бани? Тем, у кого нет выхода, и приходится вести проводку внутри стен парилки – да, обязательно. Если же вы ведете по правилам – только через стену к светильнику, то это вопрос простоты замены провода.

Дело в том, что простая ПВХ изоляция обязательно со временем разрушится на том участке, который подвергается действию высокой температуры. Обычно это на входе провода в светильник. Поэтому рекомендуется этот участок делать термоустойчивым.

В парилке с электропечью

Электропечь используется только в сауне, (потому что мы ставим под сомнение способность электропечей без парогенератора создавать режим русской бани).

Расчет мощности обычно делается упрощенно, по кубатуре помещения, исходя из соотношения 1-1,5 киловатта на кубометр. Следовательно, вам достаточно исходить из одного или полуторного объема парилки. Предположим, что дана парная 1,8*1,4*2,1 (ДШВ). Ее объем – 5,3 кубометра. Следовательно, мощность печи от 5 до 8 кВт. И это еще маленькая парная!

Понятно, что такую силовую установку не ставят на обычную розетку (тут сила тока 23-36 А, а обычная розетка выдерживает 10-16 А). Провод выводится наружу и там подключается к силовой розетке (они бывают разной мощности).

Термостойкие провода нужного сечения прилагаются к самой печке, так что вам их только вывести и подключить.

КСТАТИ! Вилка с заземлением требует заземления в розетке, это же не новость, правда?

Но с электропечью связаны еще требования по заземлению. В идеале вы делаете контур заземления еще в процессе строительства, обкладывая периметр металлической лентой, которая сваривается с сеткой на полу, и соединяя ее потом с заземлением в щитке.

Чертежи

Если было решено своими руками изготовить полок для бани, то для начала необходимо составить его чертеж. Чтобы сделать понятную схему, в первую очередь, следует учесть габариты помещения, месторасположение будущей конструкции, а также высоту потолка в парилке.

Для того чтобы воплотить в реальность задуманное, следует ознакомиться со стандартными размерами таких конструкций:

  • Чтобы лежать на полке с согнутыми в ногах коленями, понадобится лавка длиной 1,5 м.
  • Лавка длиной 1,8 м позволит любому среднестатистическому пользователю расположиться на ней лежа, но не сгибать при этом колени. В этом случае многое зависит от индивидуальных параметров человека – иногда и двухметровой лавки может не хватить.

  • Полок может иметь минимальную ширину в 40 см. Этот параметр чаще всего принадлежит нижнему ярусу, который обычно используется в качестве подставки под ноги. На такой ступени удобно стоять, но можно и присесть.
  • Чаще всего банные лавки имеют ширину 60 см. Этот параметр является оптимальным, однако не совсем подходит для парения в лежачем положении.
  • Чтобы расположиться сидя (с прижатыми ногами) поперек лавки, понадобится конструкция с шириной 90 см. Лежать на таком ложе сможет пользователь с любыми физиологическими параметрами.
  • Самой широкой является деревянная полка с размером 150 см. На ней удобно не только сидеть, но и лежать.

При проектировании полок для бани важно учитывать и высоту монтажа всех составляющих элементов:

  • 1,1-1,2 м – это расстояние специалисты рекомендуют выдерживать между самой низкой ступенькой и второй по счету полкой.
  • 40-60 см – этот промежуток является оптимальным, если выполнить его между первой и второй полками.
  • 20 см – это минимальное разрешенное расстояние, которого следует оставлять между полом и ступенью, находящейся в самом низу.
  • 1,5-1,8 м – эти размерные значения являются минимальными для длины банной полки.

Составляя проект оформления парной, нужно уделить особое внимание схеме расположения полок в помещении:

  • Вдоль одной из стен помещения в 1-3 ряда, при этом полки могут быть установлены друг над другом.
  • Также бывают Г-образные конструкции. В подобных вариантах возможно любое число ступенек. Например, их может быть две или три вдоль каждой перегородки. Верхняя и нижняя детали могут располагаться вдоль самой длинной стены, а средняя – вдоль более короткой, находящейся по соседству.
  • Также существуют модели, в которых присутствуют две параллельные конструкции, расположенные вдоль стен, находящихся напротив друг друга. Такие варианты напоминают купе в вагоне поезда. Эти полки могут быть как симметричными, так и неравномерными с признаками асимметрии.

После этого владельцу будет удобнее выбрать оптимальное решение. Более того, можно правильно рассчитать необходимый объем пиломатериалов, исходя из размеров лавок.

Составить проект банных лавок не составляет труда – для этого нужно лишь учесть все параметры и предполагаемое месторасположение конструкции. Если же есть сомнения в правильности своих действий, то лучше нанять специалистов, которые подготовят готовый чертеж.

Расчёт количества материала и необходимые инструменты

Для возведения бани (парилки) нам понадобится:

  • Брус 15х15 для строительства стен. Для двух или трёх нижних венцов мы берём лиственницу, а для верхних сосновый брус.
  • Брус 15х10 для возведения перегородок.
  • Бетонный раствор.
  • Песок, щебень, глина.
  • Арматура для устройства фундамента.
  • Второсортные доски для опалубки.
  • Гидроизоляционные материалы (рубероид).
  • Плоски камни.
  • Огнеупорный кирпич.
  • Утеплитель (джут или пакля).
  • Вагонка осиновая, липовая или ольховая (рекомендуют 12 мм толщиной для облицовки стен и 50 мм для потолка).
  • Кафель.
  • Фольга или специальный фольгированный материал для устройства тепло и пароизоляции.
  • Минвата.
  • Шифер, рубероид и оцинковка.
  • Антисептические средства.
  • Светильники, кабели, вентилятор, выключатели и распределительные коробки.

Инструменты

  • Лопаты или небольшой экскаватор.
  • Электрическая или бензиновая пила.
  • Бетонный вибратор.
  • Топоры.
  • Электрическая дрель.
  • Молотки.
  • Электрический шуруповёрт.
  • Киянка и конопатка.
  • Степлер строительный.
  • Правило и уровень.

Поэтапное создание парилки

Создание парной в помещении — это поэтапный процесс, состоящий из работ по гидроизоляции, утеплению и отделке.

Изоляция от пара и воды

Чтобы подготовить парилку к отделке, выполняют следующие действия:

  1. Снаружи и изнутри парной все щели в брёвнах или брусьях заполняют льном.
  2. На голую стену с помощью степлера прикрепляют пароизоляционную мембрану.
  3. Поверх плёнки монтируют обрешётку, изготовленную из брусьев. Их соединяют друг с другом, создавая ячейки по 60 см. Сначала, пользуясь уровнем, на стене посредством уголков фиксируют направляющие, а затем — стойки, положение которых обязательно проверяют уровнем. В установленных стойках вырезают пазы, в которые вставляют бруски меньшего сечения. Обрешётку крепят к стене, пользуясь саморезами.

Укладка утеплителя

Непосредственно перед отделкой парилки делают следующее:

  1. В изготовленный каркас закладывают минеральную вату. Чтобы застраховать её от деформации, для крепления применяют полипропиленовый шпагат. Поверх утеплителя снова фиксируют пароизоляционную материю.
  2. Теплоизоляционный материал прикрепляют к потолку, который принято защищать от сырости листами алюминиевой фольги. Затем гвоздями прибивают строганые доски. Между ними оставляют просветы в 1 см, необходимые для вентиляции помещения.
  3. Нарезают вагонку необходимой длины. После этого её обрабатывают противогрибковой пропиткой. Работу откладывают на несколько суток, предоставив материалу возможность хорошо просохнуть.
  4. На стены парилки, начиная от зоны у печи, горизонтально крепят вагонку. Деревянные планки соединяют так, чтобы каждая предыдущая перекрывалась следующей на 1 см. Это застрахует материал от образования щелей, которые могут быть результатом деформации или усадки вагонки. Планки фиксируют на месте с помощью незаметных кляймеров, которые не нагреваются, как гвозди. Но нижние доски прикрепляют саморезами, что в будущем позволит заменить прогнившие планки, не прибегая к полному демонтажу материала. Вагонку монтируют не до самого пола. Внизу стены обязательно оставляют место для крепления одного ряда керамической плитки.

Отделка пола

Чтобы отделать пол в парилке, проделывают следующую работу:

  1. По периметру пола натягивают леску, чтобы в дальнейшем можно было проверить ровность поверхности. Создав из досок опалубку, пол заливают составом из цемента и песка, формируя бетонную стяжку толщиной 5 см. Она должна иметь уклон в сторону заранее вмонтированной в цемент сливной трубы.
  2. Керамическую плитку на 10 часов погружают в воду. Жаростойкую мастику для крепления материала хорошо перемешивают и, убедившись, что по консистенции состав похож на взбитые сливки, приступают к приклеиванию плитки на бетонную стяжку. Если мастика жидкая, то в неё добавляют немного песка.
  3. Плитку, с внутренней стороны обработанную мастикой, крепят на пол и нижнюю часть стены снизу вверх. Каждый ряд керамического материала выравнивают и усаживают, используя строительный уровень и лопатку. Для получения ровных швов со всех сторон плитки закладывают крестики, которые после монтажа материала убирают. При креплении плитки в месте слива воды у четырёх элементов срезают углы.
  4. Швы между плитками заполняют жаростойкой затиркой. Перед использованием порошковое средство заливают водой и перемешивают миксером. Приготовленную затирку заливают в строительный пистолет. Сопло инструмента вставляют в шов, и затирку выдавливают так, чтобы она не поднималась выше уровня плитки.

Электричество в бане: группы потребителей

Группы потребителей – это произвольные группы устройств, которые питаются током. Произвольными они являются потому, что от вашего выбора (или от выбора электрика) зависит, по какому признаку вы будете группировать устройства.

Есть два варианта:

  • либо группировать по комнатам – все потребители комнаты отдыха, парилки, моечной, например;
  • либо по однородности – все розетки, все светильники, все силовые установки.

СОВЕТ! Помечайте названия групп потребителей с помощью прикрепленных к проводам и надписанных ярлычков.

В наших схемах вы встретите деление на следующие группы: светильники, розетки и силовые установки.

Поясним, что в последнюю группу входят приборы с высоким потреблением электроэнергии. В бане это чаще всего электропечи и стиральные машинки.

Польза и вред

Баня – это прекрасный способ укрепить здоровье и избавиться от множества болезней. Даже ученными доказано, что по эффективности банная процедура может сравниться с хорошей дозированной тренировкой.

Особенности посещения бани

Очевидные за

Целебные свойства пара известны еще с древних времен и об этом свидетельствует множество старинных сооружений, в которых использовались горячие разогретые камни и вода. Основываются полезные свойства на чередовании низких и высоких температур при несменной повышенной влажности. Это приводит к активному потоотделению и ускоренному кровообращению. Усиливают эффект и правильно подобранные веники.

Польза бани

Несомненные преимущества

  1. Расслабление после психологических и физических нагрузок. Пар расслабляет мышцы, возвращает работоспособность.
  2. Улучшение кровообращения.
  3. Восстановление обмена веществ посредством выведения шлаков и токсинов с обильным потоотделением.
  4. Средство для устранения лишнего веса. Высокие температуры «растапливают» жировую прослойку.
  5. Косметическое воздействие. Ускоренный кровоток устраняет венозные застои, разглаживает морщинки и расширяет поры, очищая их.
  6. Лечение простуды – пот способствует выведению из организма инфекций. А если к банным процедурам добавить хвойный веник, то можно и иммунитет укрепить, и нейтрализовать бактерии.
  7. Лечение радикулитов и болей в спине посредством прогрева всех групп мышц.
  8. Лечение вегетососудистой дистонии – сочетание жара и холода укрепляют сосуды и сводят симптомы болезни на нет.

Баня для красоты и здоровья

Русская баня показана для посещения тем, кто страдает заболевания опорно-двигательного аппарата, мигренями, болезнями почек, повышенным или пониженным кровяным давлением, хроническими заболеваниями органов дыхания.

Противопоказания

К сожалению, имеются и болезни при которых посещать русскую баню категорически запрещено.

Речь идет о:

  • онкологических заболеваниях;
  • эпилепсии;
  • сердечной недостаточности (пороки сердца, инфаркт);
  • острых заболеваниях дыхательных путей (воспаление легких или бронхит);

Нельзя посещать парилку и детям до 4-х лет, пожилым людям и беременным женщинам. В остальном же, противопоказаний нет.

Разводка

Существуют определенные принципы разводки, которые верны при построении любой схемы электропроводки в бане, зависящей от конкретных условий. То есть схему вы строите для данной планировки помещений, но руководствуетесь общими правилами.

Выше мы уже говорили о том, что представляет собой устройство электрощита. Вы помните о группах потребителей, на каждой из которых стоит собственный автомат защиты.

ВАЖНО! На каждой силовой установке может (и должен) стоять автомат защиты.

А вот осветительная и розеточная группы потребителей вполне допускают подключение нескольких потребителей последовательно с помощью ответвлений в разветкоробках.

ЗАПОМНИТЕ! Обычно на один кабель ставится не более пяти розеток или светильников. Если их у вас больше, делайте вторую одноименную группу.

Правила говорят, что помимо автоматов защиты целесообразно ставить УЗО, особенно это касается электрооборудования влажных помещений.

Устройства защитного отключения – УЗО

Существует две основные схемы проводки в бане (да и не только в ней), а также третья схема, представляющая собой комбинацию первых двух.

Первая схема – последовательная

Выше мы уже говорили, что розетки и светильники можно подключать последовательно на один питающий кабель, просто делая в нужных местах отводки от него внутри распределительных коробок.

Кстати, если интересно, можете почитать наши разборы термостойких светильников для сауны и о том, нужны ли особые светильники в парной русской бани.

Эта схема является наиболее простой и потому популярной. Кроме того, ее можно назвать более бюджетной, потому что при ее использовании нет нужды на каждого потребителя тока ставить отдельный автомат. В случае с описанными группами потребителей это нерентабельно.

Вторая схема – «Звезда»

Речь идет о параллельном подключении, которое еще называется «звезда». Такое название можно объяснить, наверное, тем, что от каждого из потребителей тока к щитку тянется кабель-«луч», что при наличии достаточного количества потребителей должно образовывать действительно что-то вроде «звезды».

Есть случаи, когда такое подключение рентабельно. Точно можно сказать, что оно рентабельно для мощных потребителей тока, который нуждаются в особых кабелях с большим сечением, особых розетках. Но в нем нужды, когда речь идет об однородных маломощных потребителях.

«Звезда» затратна, потому что на каждый кабель ставится автомат, увеличивается число и длина кабелей, щиток приходится брать более мощный, да и работы по такой установке куда сложнее и, соответственно, дороже.

Поэтому оптимальнее комбинированный способ.

Третья схема – «Шлейф»

Собственно, ее мы и описываем с начала этой статьи. Это когда в щитке создаются группы потребителей, а некоторые кабели ведут к единичным мощным потребителям.

Кстати, светодиодные светильники, которые модно ставить в парилку, обычно ставятся из-за низкого вольтажа, что требует установки либо трансформатора, либо блока питания (драйвера). Поэтому есть резон выделить светодиоды в отдельную группу потребителей.

***

В общем, ваша задача – взять план своей бани, определиться с количеством розеток, источников света и силовых установок, сначала набросать их количественно на плане, потом определиться с расположением более точным. После этого вы переходите к детальному планированию с учетом высоты и геометрии прокладки кабелей.

ВНИМАНИЕ! Кабель кладется по прямой, все перепады высот делаются под прямым углом.

Еще несколько правил:

  • установите розетке на высоте 40-50 см от пола;
  • выключатели – 90;
  • желательно делать подводку для розеток снизу, а для выключателей – сверху;
  • отступ от потолка – 15 см.

Ниже вы можете посмотреть вариант недетализированной разводки проводов в бане:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

пятнадцать − шесть =
