Где в бане поставить печку?
Расположение печи зависит от многих факторов, в частности, от ее типа, а также от расположения топки (в том же или в соседнем помещении). Помимо этого имеет значение пожарная безопасность – до всего горючего должно быть не менее полуметра.
Итак, те, кто решился ставить кирпичную печь, делают под нее фундамент, поэтому место определено уже на стадии эскиза. А вот с металлической печью, бывают, тянут до последнего, не зная, какую модель купить. Поэтому случается, что и стены уже готовые приходится резать, и другую лишнюю работу делать.
ВАЖНО! От расположения печи зависит расположение приточной вентиляции, поэтому думать лучше все-таки заранее.
Помимо вентиляции стоит подумать и о пожарной безопасности, особенно в бане с горючими стенами. Часто с целью ее обеспечения часть стены делается из кирпича. Что снова говорит о необходимости планирования.
Расположение печи в бане с отдельной парной
Вариантов может быть два:
- либо печь вместе с топкой целиком находится в парилке, а значит, отапливает только ее;
- либо топка выносится в соседнее помещение, что позволяет частично обогревать и его тоже.
Расположение печи в бане с отдельной парной: вариант с топкой из комнаты отдыха. Схема из статьи про вытяжку
В первом случае в холодное время года придется думать о том, как и чем обогревать соседние помещения, во втором – та же проблема остается только частично.
Печь в бане с моечной и парилкой
Здесь тоже можно найти несколько вариантов решения. Топку можно выносить не в комнату отдыха или предбанник, а в моечную. Но это проблематично с точки зрения хранения дров. Поэтому есть другие варианты.
Печь в бане с моечной и парилкой
Можно вообще не выводить печь, лишь установить наверху бак для воды, который будет через стену соединяться с «самоваром» на дымоходной трубе в парной. «Самовар» – это теплообменник (!печи с теплообменником рассмотрены здесь), который можно найти в продаже, с его помощью греется вода для моечной, а уже от бака идет тепло, достаточное для поддержания нормальной температуры в 30-32 градуса в моечной.
В некоторых случаях проблему решают дополнительные источники тепла – теплый пол или вторая печь.
Видео
В следующем ролике показано разъяснение показанной выше схемы:
Всегда ли нужен фундамент под печь?
Выше мы уже говорили, что нет, он нужен не всегда. Необходимость в нем возникает только тогда, когда вес печи для бани со всем сопутствующим (от бака с водой до всех кирпичей, которыми выложен пол, печка и дымоход) превышает 700 кг. Если суммарный вес ниже, можно вместо фундамента просто выложить основание кирпичами, поверх положить асбест 12 мм, а на него – стальной лист любой толщины (от 1 мм). Подробно тема рассмотрена здесь.
ВАЖНО! Отдельный фундамент для кирпичной печи делается для того, чтобы у него была своя усадка, не связанная с усадкой дома.
Такой фундамент делается основательно, заглубляется до несущего слоя. Если же печка весит больше 700 кг, но ненамного, то можно сделать мелкозаглубленный фундамент.
Обычно фундамент для печи не доводят до высоты чернового пола, потому что потом кладутся кирпичи, и высота сравнивается. Площадь печного фундамента должна быть больше площади основания печки на 15-20 см с каждой стороны.
В ролике ниже наглядно демонстрируется процесс самостоятельной заливки фундамента под баню. Видео темновато, но представление о процессе дает.
Разновидности перегородок
В зависимости от функционального назначения и конфигурации экраны условно делятся на такие виды:
Кирпичный защитный экран для печи.
- Защитные перегородки. Ограждают людей от прямого воздействия лучистого тепла.
- Противопожарные экраны. Строятся между деревянной стеной и печкой согласно требованиям нормативных документов.
- Декоративные. Выполняются в форме полукруга либо в виде арочных сводов над стальными печами, сделанными из трубы.
Противопожарный экран в любом случае необходим для ограждения деревянных конструкций, даже когда печь для бани оборудована металлическим кожухом. Правила допускают использование для этой цели обычного листового металла, но кирпичная перегородка будет смотреться куда эстетичнее.
Обкладывать самодельные отопители разных конструкций кирпичом — это способ их удачно облицевать, поскольку подобные изделия не блещут красотой. Если источник тепла сварен из вертикальной трубы, вокруг него можно построить круглый экран. Над горизонтальной трубой строится кирпичная арка.
Типы кладок
Технология «в четверть кирпича», которая предполагает укладку блоков на боковое ребро, подойдет для тех, кто уже сталкивался с подобными работами. Основных кладок две:
- Сплошная. Не предполагает наличие воздушных циркуляционных отверстий. Подходит для последующей декоративной обшивки печки облицовочными материалами.
- «В разрядку». Предусматривает наличие вентиляционных отверстий.
Наличие отверстий приводит к скорейшему прогреву бани при растопке железной печки, но грозит повышенным жаром, ожогами от исходящего воздуха. Альтернатива – установка металлических, чугунных дверец (лючков) во втором или третьем ряду. Мера позволит контролировать и управлять прогревом.
Особенности обкладки печки, установленной на деревянном полу
Если такой возможности нет, то требуется оценить несущую способность пола. Лаги (балки) должны располагаться на расстоянии 0,6 м. Длина – не более 3,5 метра. Это если уложены брусы (бревна) с сечением 200 мм. Доски толщиной менее 50 мм не имеют достаточной прочности на прогиб, поэтому они должны быть толще и иметь длину меньше 2 м.
При выполнении работ без демонтажа деревянного пола и устройства фундамента нужно придерживаться следующих рекомендаций:
- Зазор от деревянных стен помещения (парной) и обложенной печки не менее 10-15 см обеспечит пожарную безопасность.
- Зазор до стенок печи 90-120 мм избавит от риска возникновения пожара ввиду скорого выхода из строя топки.
Что можно ещё сделать в первый день
После всех мучений в первый день с печью я занялась тщательной проверкой всего банного имущества. Убрала за мелкими пакостниками – мышками полёвками. Вымыла окошко, обтёрла все лавки и полки.
Приготовила веники для будущей парилки. Они пролежали всю зиму на чердаке. Совсем замёрзли берёзовые братья, достала их и занесла в саму баню, чтобы отогрелись.
Утром следующего дня, уже прогретую да тёплую баню я затопила снова. Тут уже всё встало на свои места, покатилось по накатанным рельсам. Мирно трещали поленья в печи, дым шёл, как ему и положено – в банную трубу.
Я хочу пожелать вам лёгкого пара, хорошего жара, крепкого веника. Ходите в баню чаще!
Отделка банной печи плиткой
Существует три основных способа обложить печь:
- наружный бандаж из металлического уголка;
- наружный бандаж и дополнительная стенка из керамики или облицовочного кирпича;
- облицовка декоративным камнем или кирпичом без металлического бандажа.
А теперь конкретней о проведении работ. В первую очередь — перечень инструментов, необходимых, чтобы облицевать печь — два простых шпателя (гребенка и резиновый), миксер, болгарка, плиткорез, угольник, рулетка, мастерок, уровень и затирка. Перед тем как приступить к облицовке, необходимо подготовить поверхность.
Для ровной поверхности все просто — достаточно её очистить от пыли и грязи. Если же имеются неровности, их штукатурят и затирают все несоответствия. Рифления с тыльной стороны плитки нужны для надежного сцепления с клеем. Перед тем как обложить печь, лучше положить плитку на 10-12 часов в воду, хотя в некоторых случаях достаточно простого смачивания. Для проведения работ по облицовке можно использовать специальный плиточный клей или же раствор на основе цемента и песка.
Также понадобится создать каркас из металлической сетки или проволоки для того чтобы обложить печь в бане и обеспечить большую надежность.
После выполнения всех действий, можно начинать процесс облицовки. Первым делом разводится клеящая масса, которая наносится на приготовленную поверхность равномерным слоем. Облицовку начинают снизу. Чтобы получить ровные швы, используются специальные крестики, которые могут иметь разную толщину, они позволят обложить печь быстрее.
После прикладывания плитки её необходимо прижать рукой, а раствор, который остался, следует убрать. В процессе проведения работ необходимо четко проследить за правильностью размещения и уровнем всех плиток, так как после высыхания не получится что-то исправить, за исключением демонтажа, что приведет к дополнительным затратам как времени, так и средств.
По истечении суток понадобится извлечь крестики и заполнить затирочным раствором все швы. Именно для этого и необходим резиновый шпатель. Затем поверхность промывается влажной тряпкой, а потом производится окончательная очистка. Чтобы снять цементную пленку используется фланцевая ткань, смоченная в специальном растворе.

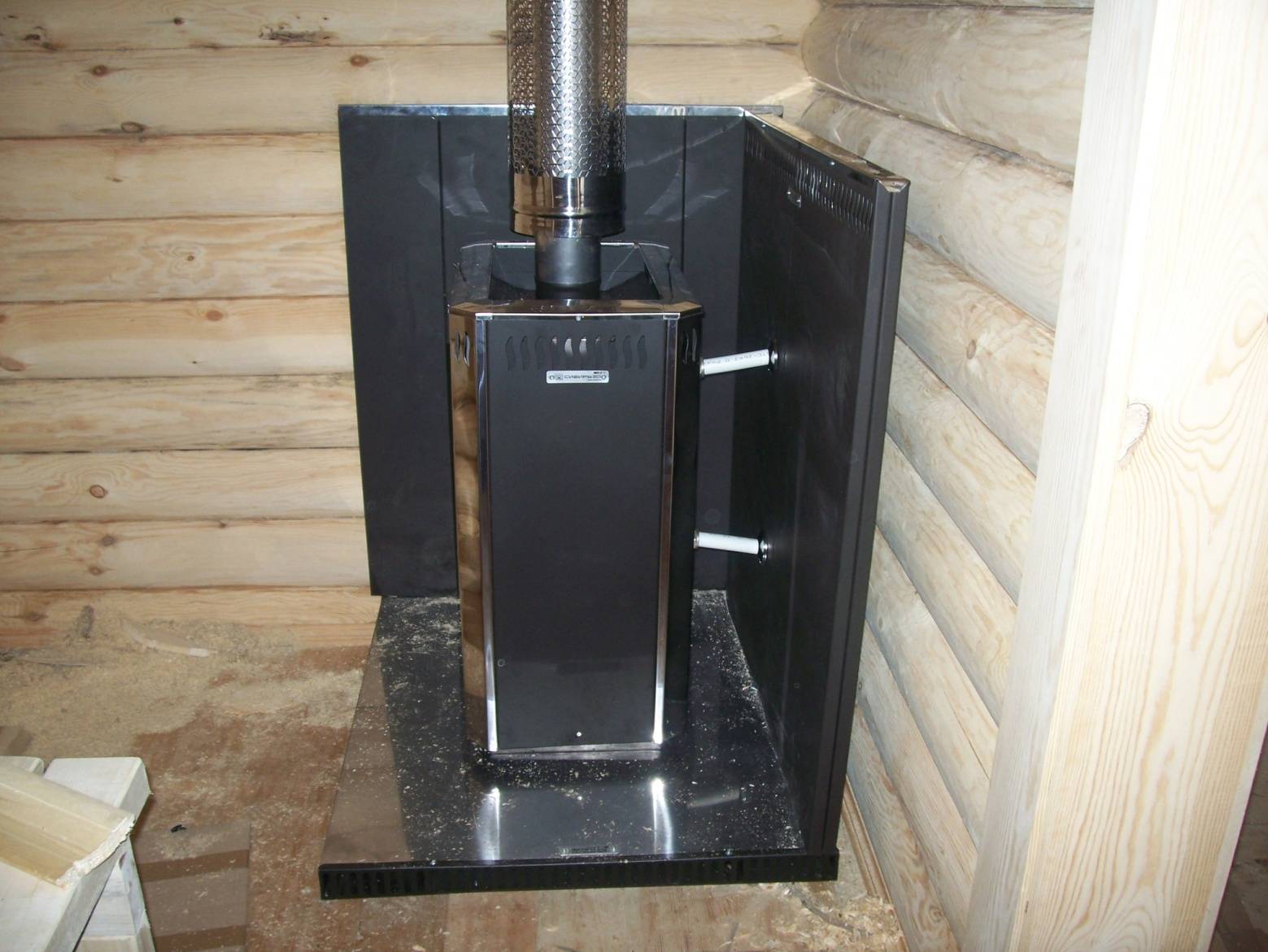

Сооружение защитного экрана
Банные печи с выносной топкой представляют собой железные конструкции, которые очень сильно нагреваются в процессе работы. Следовательно, следует позаботиться о соблюдении правил пожарной безопасности. Металлическая печь должна быть расположена на расстоянии не менее 100 см от деревянных стен. Но защитный экран позволит сократить его до 25 см. Больше всего нагреваются поверхности, которые непосредственно примыкают к отопительному прибору.
Экран из нержавейки для банной печи, толщиной не менее 4 мм, существенно уменьшает температуру и снижает интенсивность инфракрасных лучей. Ведь именно ИК-излучение, достигая деревянных поверхностей, может вызвать их возгорание. Защитный экран для печи в парной с зеркальной поверхностью лучше всего отражает тепловые лучи и направляет тепло, уже мягкое и безопасное для восприятия человеком, обратно в парилку.
Если от печи до сгораемых поверхностей бани более 1 м, то экраны ставить не нужно. Инфракрасный поток просто рассеется. Жаростойкий экран для банной печи не рекомендуют плотно приставлять к стене, так как металл способен накапливать тепло. Между стеной и металлическим заграждением необходимо установить теплоизолятор
В этом случае создается «пирог»:
- Стена бани.
- Зазор для вентиляции не менее 3 см (формируется при помощи керамических втулок, которые не нагреваются).
- Теплоизоляционный материал в виде асбестового картона, базальтовой ваты и др.
- Металлический лист.
Расстояние от печи до воспламеняющей стены с таким «пирогом» можно уменьшить до 15 см. Металлический щит располагают так, чтобы он не доходил до пола на несколько сантиметров. Эта мера необходима для лучшего воздухообмена (воздушные массы, обдувая лист, будут уносить большую часть тепла). Не забудьте также о защите потолка над печью. Жаростойкий экран здесь должен быть на 1/3 больше размера отопительного прибора.

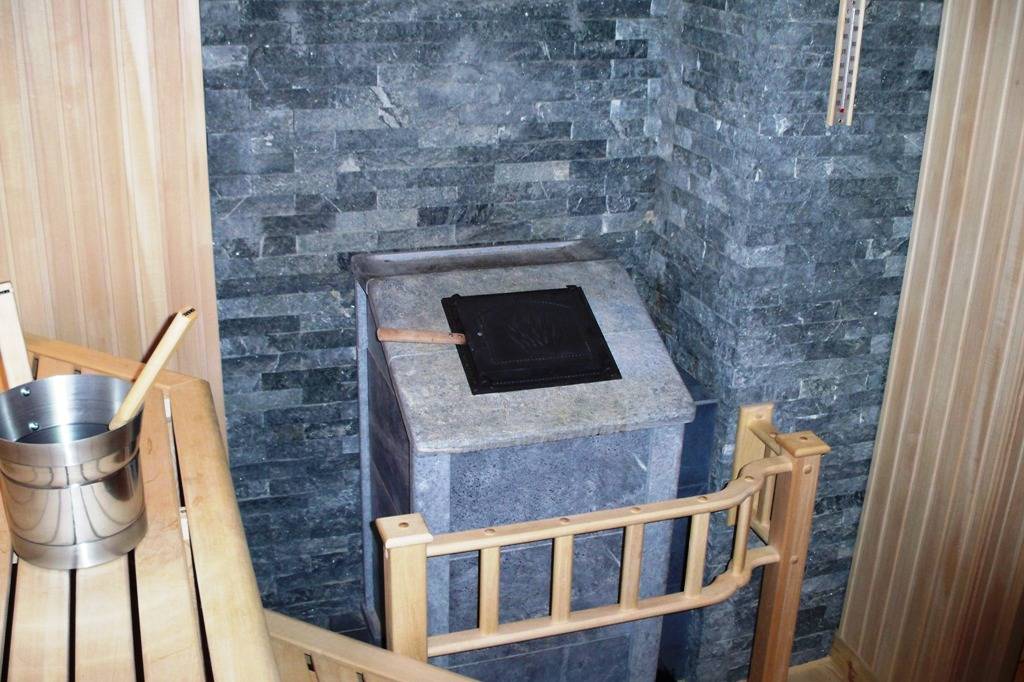

Оригинальным решением в интерьере парилки станет термостойкая облицовка прилежащих к печи поверхностей. Она будет выступать в качестве защитного экрана. Для этих целей используют:
- клинкерную плитку;
- керамогранит;
- талькохлорит.
Они обладают высокой прочностью и термоустойчивостью. Любой камень, используемый для облицовки поверхностей является частью защитной конструкции. Следовательно, плитку необходимо крепить к огнеупорному материалу (в виде минерита, цементно-волокнистой плиты, стекловолокна и др.), который, в свою очередь, укладывается на стену бани с зазором в 2–3 см для вентиляции.
Широко применяются комбинированные варианты экранов для печи. Защитное ограждение из кирпича устанавливают возле отопительного прибора, соблюдая зазор до стенок агрегата 5–15 см. Ставить экран вплотную к печи категорически запрещается: воздухообмен при этом нарушается, а кладка разрушается. Также необходимо помнить, что, сооружая кирпичную кладку, внизу нужно оставлять воздушные продухи 6 х 7 см, через каждые 3 см. Иногда их оборудуют дверцами, чтобы регулировать нагрев парной.
Высота кирпичной кладки должна быть не ниже уровня верхней части топки. Чтобы защитить такой экран от деформации в результате расширения стенок металлической печи при эксплуатации, между кирпичом и отопительным прибором применяется засыпка из мелкого речного песка. Кладку жаростойкого экрана для печи проводят в полкирпича, так как ограждение толщиной в кирпич будет долго прогреваться. Кирпичи укладывают со смещением, при этом каждый шов перекрывается кирпичом из верхнего ряда. Для прочности через ряд можно укладывать арматурную сетку.
Не забывайте проверять отвесом вертикальность углов, а строительным уровнем – горизонтальность кирпичных рядов. Погрешности испортят всю конструкцию. После завершения строительства портала первую топку банной печи проводят не менее чем через 24 часа.
Облицовка своими руками
Чтобы сделать облицовку печи своими руками, нужно подготовить материалы, приготовить раствор, сделать прочное основание, выполнить обкладку. Процесс отделки имеет множество особенностей, которые нужно учитывать при проведении работ.
Подготовка материала
Первый этап — подготовка материалов. Для этого нужно купить требуемое количество кирпича. Рекомендуется покупать на 10% материала больше, чем необходимо. Дополнительно понадобится песок, цемент, щебень, глина, сухая смесь для кирпичной кладки. Для изготовления опалубки, основания, нужна металлическая арматура, вязальная проволока, гвозди, саморезы, деревянные бруски, рейки, доски.
Приготовление раствора
Для внешней отделки металлической печи кирпичом необходимо приготовить раствор. Он изготавливается из цемента, смешанного с глиной. По консистенции раствор должен напоминать густую сметану. При этом он не должен иметь комков.
- Засыпать в металлическую емкость сухой цемент, глину. Нельзя засыпать большое количество основных компонентов сразу, поскольку раствор будет наполнен большим количеством комков.
- Добавить воду, начать размешивать раствор с помощью дрели со специальной насадкой.
- Постепенно добавлять глину, цемент, пока не получится необходимая консистенция.
Расстояние от печи до стены
Самый долговечный и надёжный барьер, предотвращающий чрезмерное нагревание поверхности стены от жара печи — это воздушное пространство между ними. При соблюдении всех расстояний, установленных стандартными нормативными документами, можно быть на 100% уверенным, что опасаться нагрева стен от корпуса печки нет никаких причин.
Согласно нормативам, взятым из СНиП 2.04.05-91, расстояния от печи до ничем не защищенной стены, имеющей предел огнестойкости REI 60, должно составлять не менее 500 мм (на схеме А ), то есть полметра. Если установить на стену плотный лист негорючего материала (минерит или стекломагнезит) и дополнительно закрепить на нём отражающий слой нержавеющей стали, то данное стандартное расстояние уменьшается до 380 мм (на схеме В ).
Также регламентируются размеры частей конструкции защитного экрана, которые выступают за габариты печи (на схеме С ). Это расстояние следует закладывать при расчете материала на величину не менее 150 мм. Что касается расстояния от дверцы топки до стены, находящейся напротив неё, то оно не может быть менее 1250 мм (на схеме F ).
Разумеется, это не оправдание для нарушения стандартов пожаробезопасности, установленных специальными ответственными органами, основанных на экспериментальных научных исследованиях. В то же время, производители финских печей в технологических документах к своей продукции указывают другие цифры для безопасного размещения своих металлических печек в стенах парилки. Так, например, при обустройстве защитного экрана допустимое расстояние до стены составляет всего 250 мм.
Приготовление раствора для кладки
Готовый раствор можно приобрести в магазине или использовать песчано-глиняную смесь. Для определения наилучшего соотношения песка и глины делают маленький замес, из которого формируют цилиндр или брусок
Обращают внимание на возможное появление трещин, отсутствие которых является показателем качества
Приготовление раствора для кладки для печи в бане
Глину, используемую для кладки, предпочтительно использовать с глубоких слоев, без земляных и механических примесей.
Для придания глине требуемой консистенции и пластичности её в течение нескольких дней выдерживают в воде, после чего перетирают сквозь сито для удаления мусора.Хорошей считается пропорция глины с песком 1:1, жидкость в неё добавляют небольшими частями.Качественная смесь не липнет к кельме и не стекает с неё. При проведении мастерком по раствору оставленный след не должен расплываться или иметь рваную структуру.Для улучшения качества кладки добавляют каменную соль из расчета 0,1 кг на ведро готового раствора. Также хорошо добавлять цемент и шамотный порошок.
Отделка вокруг печки
Пространство вокруг печи нуждается в особой отделке по той причине, что близость раскаленной печки к горючему материалу стен (той же вагонке) может привести к возгоранию.
Огнеупорная плита для отделки стен при установке печи для бани
Поэтому на стену обычно кладется теплоизолирующий материал, например, минерит или суперизол (крепление на керамических втулках желательно). Для отражения тепла можно прикрепить лист нержавейки.
Плитка у печи
Если стены не из дерева, можно их защитить с помощью термостойкой плитки. Так как плитка используется для обкладки печей и каминов, в продаже можно найти множество разновидностей, из которых подходящую подберет для вас продавец.
Конечно, плитка для печей более чем годна и для отделки стен, но она может оказаться дороже, поэтому стоит замерить температуру нагрева предмета, находящегося на том же расстоянии, что будет отделять вашу печку от стенки.
ВНИМАНИЕ! Глазурованная плитка не пригодится и здесь тоже, потому что стекло не выдерживает высоких температур. Если брать плитку, то только матовую.. И еще одно – нужно принять в расчет то, что в банях на приусадебном участке зимой при долгом неиспользовании температура может быть и минусовой
И еще одно – нужно принять в расчет то, что в банях на приусадебном участке зимой при долгом неиспользовании температура может быть и минусовой.
Некоторые виды плитки не предназначены для резкого изменения температур при растапливании бани – этот вопрос тоже стоит уточнить с продавцом. Если неправильно подобрать плитку, она будет осыпаться.
Расчет расхода материалов
Основание можно просчитать опытным путем. Поверх сплошного «сухого» слоя выкладывают первый ряд кирпичей, их количество определяют по высоте. Она формируется методом сложения ширины кирпичного блока и кладочного шва (5 мм). Выстраивают столбик, предварительно проложив между блоками пятимиллиметровые предметы.
Остается сложить количество блоков:
- основания;
- каждого ряда;
- возвышенности лицевой плоскости (если таковое запланировано).
Объем высчитывают таким образом:
- Складывают две длины и высоты кирпича.
- Полученную длину периметра соприкосновения с раствором умножают на толщину слоя раствора (5 мм.).
- Расход умножают на их количество.
Получив объем, нужно высчитать его вес. Для этого его умножают на 1,6. Это объемная масса одного кубометра раствора. Сложение всех величин даст требуемое значение. Разделив его на площадь основания, получается нагрузка в числовом значении на один квадратный метр. И если она меньше 1,7 т/м2, обложить железную печь в бане кирпичом на деревянном полу без разрушения невозможно.
