Как повесить осветительный плафон
Светильник стационарной установки
Банный светильник с плафоном из дерева
Классический светильник в баню
Осветительных плафонов настолько много, что рассмотреть подключение каждого из них нереально. Мы расскажем лишь об общих универсальных правилах.
Шаг 1. Отключите питание сети. Если щиток расположен далеко – обязательно повесьте на него табличку с предупреждением
Это очень важно, включение по оплошности питания третьими лицами бывали неоднократно
Отключите питание бани
Шаг 2. Изучите инструкцию светильника. Если ее нет – разберите плафон, найдите на корпусе место входа питающих кабелей и места фиксации корпуса. Мы надеемся, что выключатель подключен правильно и через него присоединяется фаза.
Крепеж и место ввода кабеля
Крепление светильника
Шаг 3. Закрепите плафон на стене или потолке, перед этим просуньте провода в монтажные отверстия на корпусе. Проверьте тестером исправность патрона. Иногда крепление выводов сделано недобросовестно, контакты будут греться и со временем перегорят. Подтяните все зажимы, если выводы заклепаны – потрогайте их, они не должны шататься.
Шаг 4. Зачистите концы проводов на длину примерно 5 мм, если кабель многожильный – залудите концы или хотя бы прочно скрутите их. Вставьте в клеммники и затяните.
Шаг 5. Вкрутите лампочку, проверьте проводку на короткое замыкание. Все в норме – ставьте на место декоративный плафон и включайте питание.
Закрепленные светильники
Обратите внимание на прочность крепления плафона к несущей поверхности. Если плафон пластиковый, то обязательно соблюдайте рекомендованную максимальную мощность лампочки накаливания
Для энергосберегающих ламп нельзя использовать полностью закрытые плафоны – они должны постоянно охлаждаться свежим воздухом.
Вентилируемый плафон для бани – схема
Деревянная решетка для светильника
Преимущества и недостатки
Светодиодные светильники в бане имеют неоспоримые преимущества:
- Устойчивость к влаге. Led-ленты не боятся воды, которой предостаточно в банных помещениях. Могут служить длительное время в условиях влажного воздуха, сохраняя рабочие характеристики.
Внимание! Светодиодные ленты, обладающие свойствами влагозащищенности, обозначены маркировкой IP67, IP68 (цельная изоляция) и IP65 (защитный слой с одной стороны)
- Длительный срок работы.
- Энергосбережение. Позволяют экономить 90 % электроэнергии за счет малой мощности.
- Безопасность. Работа от низкого напряжения 12 вольт, не вредного для человека.
- Яркий световой поток при низкой мощности прибора.
- Использование одноцветных и многоцветных светодиодов, позволяющих создать красивую композицию.
- Гибкость ленты и легкость монтажа позволяют реализовать множество творческих идей по улучшению внешнего вида помещений.
- Могут работать в толще воды (в бассейне).
К недостаткам относится влияние высокой температуры на длительность работы ленты. В парной температура воздуха достигает 120 градусов, и это может привести к преждевременному разрушению осветительного оборудования.
Светодиоды, на основе которых создаются лед-изделия, рассчитаны на использование при температуре от -30 до +40 градусов Цельсия. В жарких помещениях лучше применять оптоволокно. Существуют светодиодные лампы термостойких моделей, покрытые двухкомпонентным силиконом. Этот материал надежно защищает диоды от негативного воздействия высоких температур, поэтому термостойкие светодиодные ленты хорошо подходят для освещения парилок.
Разновидности конструкций
Большого разнообразия конструкций в данном случае ожидать не приходится. Это обусловлено условиями эксплуатации. Большой материал о банном освещении, с разбором всех составляющих читайте здесь.
Все модели, которые вы найдете (или попытаетесь сделать сами), будут состоять из прочного, влагостойкого, термостойкого основания (лучшим в этом плане считается основание керамическое), внутри которого крепится патрон, а также колпака, который навинчивается сверху, закрывает лампу от брызг и рассеивает свет через матовое (чаще всего) стекло.
В зависимости от того, как именно закреплен патрон, лампочка может либо лежать одной стороной на основании (это дает вытянутые в овал или круглые, относительно плоские формы плафонов, что-то вроде кабошона, если знаете эту форму огранки),
либо быть ему перпендикулярной (плафон – выступающая, вытянутая колба-цилиндр),

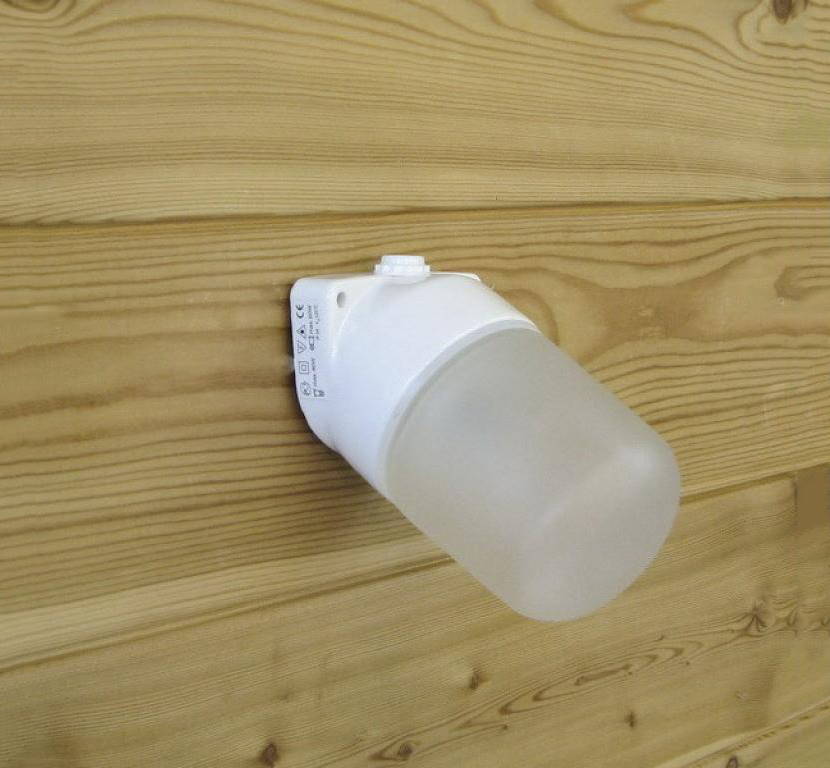

Светильник термостойкий для сауны Lindner
либо крепиться под углом, что повторяет предыдущую форму с одним отличием – плафон наклонен.
Линда
Еще есть Г-образная конструкция, в которой лампа устанавливается вертикально в цилиндрическом колпаке, на некоторое расстояние отстоящем от стены за счет основания.
Производитель может поставить стандартный патрон Е27, годный и для ламп накаливания, и для светодиодных, и для галогенных. А может поставить нестандартный, например, Е14 – этот момент надо контролировать и при покупке уточнять, подойдут ли лампы, которые вы собирались поставить, именно для этого светильника.
Плафон может быть прозрачный или матовый, быть изготовлен из стекла или пластика. Пластиковый, конечно, не дает таких осколков, как стеклянный, но его использование при высоких температурах нежелательно. Вот здесь и заключен почти единственный момент выбора для русской бани – при ее температурах пластик вполне рентабельно ставить.
ВАЖНО! Во всем остальном светильники для парилки заточены под влагозащиту, что как раз и существенно для русской бани.
Как провести свет в баню: основные принципы организации системы
Электрификация бани и организация в ней системы освещения проводится по определенным правилам
Особое внимание уделяется безопасности приборов. Светильники в бане и сауне также должны соответствовать экстремальным эксплуатационным условиям помещения – высокой влажности и температуре воздуха
Светильники, располагаемые непосредственно в парной, должны выдерживать экстремальные температурные нагрузки
Иногда встречаются планировки, когда помещения расположены так, что в предбанник проникает пар. Если он скапливается в комнате в большом количестве или же наблюдается выпадение конденсата, этот участок обязательно нужно обозначить на схеме будущей проводки.
С учетом особых эксплуатационных условий на рынке можно купить специализированную электропроводку, рассчитанную на помещения с высоким уровнем влажности. Стоимость таких материалов достаточно высока, поэтому не каждый владелец бани может себе это позволить. Особенно, если предполагается строительство небольшой парилки, когда такие траты просто нецелесообразны.
В качестве альтернативы можно воспользоваться старым способом монтажа. Согласно технологии, проводка раньше прокладывалась по трубам. Для этих целей использовались металлические изделия с оцинковкой, которые были полностью покрыты теплоизоляционным материалом.
Этим методом можно пользоваться и сегодня, но при условии соблюдения нескольких правил:
- Проводка обязательно должна располагаться выше уровня пролегания водопроводных труб, а также емкостей с водой.
- Если в помещении присутствует печь или какие-то другие нагревательные приборы, проводка для освещения бани должна располагаться в максимальном отдалении от них.
- Если для электрификации бани применяется обычная проводка, то перед тем как поместить ее в трубы, все кабели следует обернуть защитным материалом.
При монтаже электропроводки в бане, все провода необходимо помещать в специальные тепло- и влагозащитные трубы
Не стоит упускать из внимания розетки и выключатели. Обычно монтаж электроустановочных устройств производится в предбаннике или комнате отдыха. Если схема проводки предусматривает их наличие, желательно чтобы все розетки и выключатели имели водозащитный корпус.

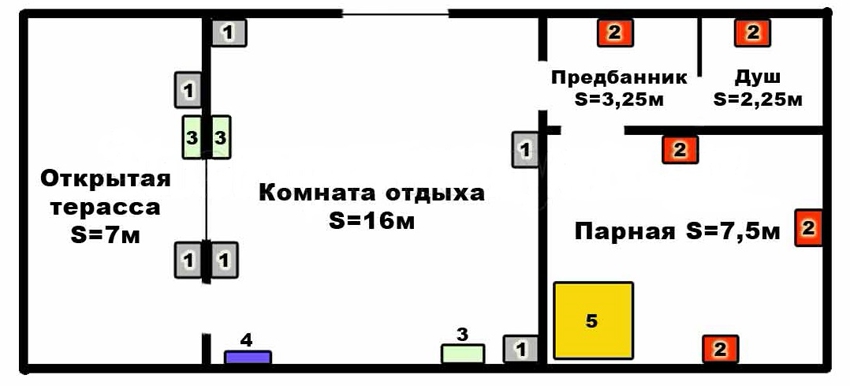

Схема освещения для сауны и бани: где устанавливать светильники
Не допускается использование светильников одного и того же типа для всех комнат. Каждое помещение бани имеет свой микроклимат и эксплуатационные условия. Монтаж точечных светильников в бане допускается в помещениях с минимальным воздействием агрессивных факторов. К таким комнатам относится предбанник. Здесь можно установить красивую люстру над обеденным столом, а по периметру разместить светодиоды. Направленность света, как и его интенсивность, может быть любой.
Настенные модели можно вешать в любых помещениях. Нужно лишь убедиться, что корпус прибора герметичен, а его характеристики соответствуют микроклимату комнаты, где он будет установлен.
Пример электросхемы бани: 1 — светодиодные светильники, 2 — специальные термо- и влагозащитные светильники, 3 — розетки, 4 — электрощит, 5 — печь
Выбор светильников для бани в парную вызывает особые сложности. Подойдут светодиодные ленты, а также лампы с мягким потоком света. Возможна установка в угловой зоне, на нижних полках и спинках скамеек. Допускается монтаж особенно стойких и проверенных моделей на потолке (жаропрочные устройства, рассчитанные на температуру более 200°C).
В моечной комнате или душевой освещение должно быть ярким, но не слишком резким для глаз. Устройства должны быть полностью герметичными, чтобы влага не смогла проникнуть внутрь.
Оптимальные варианты:
- торшеры;
- настенные бра;
- люстры.
К светильникам в комнате отдыха в бане особых требований нет. В таких помещениях влажность находится в пределах нормы, поэтому приборы могут быть любыми. Если люстра на потолке не дает достаточного освещения, можно дополнительно установить настенные модели с плафонами.

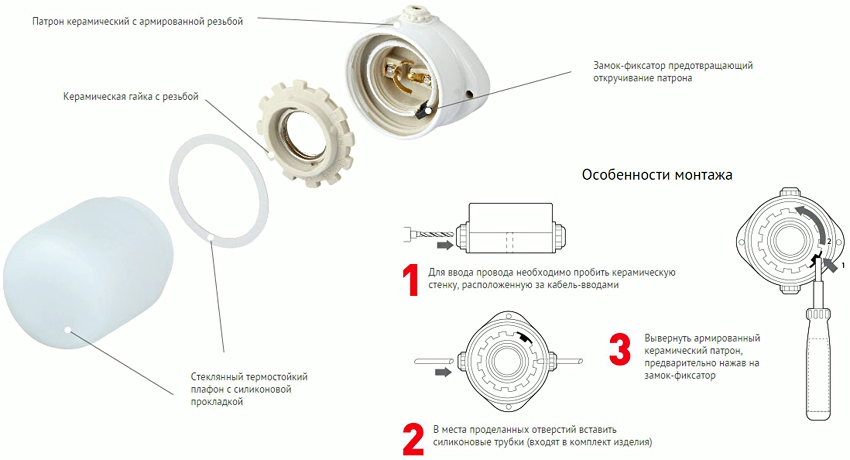

Схема монтажа термостойкого стеклянного светильника с керамическим патроном для сауны
Разновидности ламп
В магазинах для обустройства бани можно приобрести несколько видов светильников:
- С лампами накаливания;
- Светодиодные осветительные приборы;
- Оптоволоконные системы.
Освещение бани при помощи классических ламп накаливания
При выборе осветительных устройств, оснащенных лампами накаливания, нужно учесть, чтоб их корпус мог спокойно выдерживать высокую влажность и температуру. Для предохранения от попадания на лампы влаги в конструкции используются специальные уплотнители, обеспечивающие герметизацию пространства между корпусом и плафоном
Не менее важной характеристикой, которую необходимо учитывать при выборе осветительного прибора для бани, является класс безопасности. Рекомендуется приобретать светильники с классом не ниже IP56
Нужно помнить, что в банях разрешается использовать лампы накаливания мощностью не более 60 Вт. Если установить лампы большей мощности, то они начнут выделять больше тепла. Это может создать пожароопасную ситуацию в помещении, в котором стены отделаны деревянной вагонкой. С учетом тепла, выделяемого печью, повышение температуры еще на несколько десятков градусов от лампы может спровоцировать возгорание.
Светодиодные лампы для бани
Этот тип светильников для бани неслучайно пользуется популярностью среди владельцев, ведь они обладают такими важными потребительскими свойствами, как высокий уровень безопасности, экономичность и надежность. Особо стоит отметить, что этим осветительным приборам не страшна влага. Есть модели, которые имеют класс безопасности IP65, а это означает, что они могут легко выдержать прямое попадание струи воды и не спровоцировать возгорание. Но и у этих приборов имеются свои минусы — в процессе работы они создают довольно яркое освещение, однако и с этой проблемой можно легко справиться. Нужно лишь правильно подобрать расположение светильников, и тогда даже из этого недостатка можно извлечь выгоду.
У отдельных моделей светодиодных ламп есть возможность выбора степени яркости светового потока, а также цвета освещения. Последний можно устанавливать при помощи специального пульта управления. Хотя выбор светодиодных светильников достаточно широк, они стоят заметно дороже обычных ламп накаливания. Но цена полностью оправдывает их возможности: можно приобрести даже такие модели, которые могут порадовать удивительными по своей красоте эффектами вплоть до создания звездного неба.
Оптоволоконные системы для освещения бани
Оптические системы освещения — самое лучшее решение для бани. Объясняется это их высоким уровнем безопасности, который они демонстрируют в любой среде эксплуатации. Эти осветительные приборы изготавливают из оптоволокна, которое обладает уникальным свойством проводить лишь световые волны, а электричество через него не проходит. Поэтому можно не бояться устанавливать эти системы и на дне бассейна, в результате можно получить особенно красивые эффекты.
Оптоволокно — очень температуростойкий материал, который способен выдерживать температуру до 200 °C. Поэтому системы этого типа разрешается устанавливать даже под потолком русской бани. Получаемое с их помощью освещение получается не слишком резким, что позволяет создать в помещении атмосферу уюта и релаксации.
Стоит также упомянуть и о других положительных свойствах этих осветительных систем — экономичности, длительном сроке службы и простоте установки. Именно это и объясняет, почему за последние годы эти осветительные приборы смогли выбиться в лидеры среди конкурентов.
Проведение электричества своими руками
Важно заранее подготовить чертеж, на котором будет отображена разводка проводов к точкам освещения. Рисунок поможет не запутаться при подключении светильников
Розетки и выключатели из парилки и моечной нужно вынести в предбанник или зону отдыха с минимальным уровнем влажности.
Инструменты и расходники
Инструменты, расходные материалы:
- лампочки, плафоны;
- провода, гофра;
- острый нож, набор отверток;
- мультиметр, шуруповерт;
- дрель, сверла по дереву;
- плоскогубцы, обжимной инструмент.
Также нужно подготовить изоленту, скотч, резиновые уплотнители.
В парилке
Процесс установки светильников в каждой комнате бани одинаковый и состоит из нескольких этапов:
- Отметить расположение осветительных приборов.
- Для проводки нужно использовать трехжильный провод, который должен проходить через защитную гофру.
- Провода в гофре должны быть спрятаны внутри деревянного каркаса, на котором закрепляется гидроизоляция, декоративный материал. Гофру можно закрепить специальными клипсами.
- При прокладке провода нужно постоянно проверять на наличие напряжения с помощью лампы, патрона.
- Когда провода будут на месте, нужно закрепить в деревянном каркасе плиты утеплителя. В них нужно сделать углубления под гофру с проводами.
- Поверх утеплителя необходимо закрепить фольгированную пленку.
- Поверх пленки следует набить рейки, чтобы получился вентиляционный зазор.
Останется закрепить декоративный материал, вывести через него концы проводов. После этого подключатся лампы, устанавливаются плафоны с уплотнителем.
В моечной
Для комнаты с бассейном, душевой и купелью лучше выбирать светодиодные лампы. Они могут быть стандартными или многоцветными. Особенности обустройства освещения в моечной:
- Светильники не должны попадать под струи воды.
- Количество светильников может быть неограниченным, но нельзя забывать про напряжение глаз.
- Розетки, выключатели нужно вынести в предбанник или зону отдыха с минимальным уровнем влажности.
- Провода должны проходить внутри гофры.
- Кабели должны иметь качественную гидроизоляцию.
В комнате отдыха
При монтаже осветительных приборов в комнате отдыха можно проявить фантазию и попробовать создать нечто уникальное. Чтобы люди продолжали наслаждаться отдыхом, нельзя устанавливать слишком яркие светильники.
Рекомендуется установить несколько осветительных приборов на разной высоте. Отдельные места (обеденный и бильярдный стол, бар) можно осветить навесными светильниками.
Выключатели и розетки должны быть вынесены в предбанник. Для них нужно выделить отдельное место.
Расположение в разных помещениях
Выбор светильников зависит от места, в которых они будут устанавливаться:
Для предбанника. На территории зоны отдыха можно устанавливать любые светильники. Здесь воздействие агрессивных факторов на любые предметы минимальное, если сравнить его с другими банными помещениями. Можно установить свисающую люстру над обеденным столом или отдельные точки света по периметру помещения.
Для парилки. Для этой комнаты выбирать осветительные устройства труднее всего, поскольку на любой предмет в парной воздействует множество агрессивных факторов.
Другие виды светильников можно вешать на стенах
Важно, чтобы приборы имели герметичный корпус, изготовленный из термостойкого материала.
Для душевой, моечной комнаты. В таких помещениях свет должен быть ярким, но терпимым для глаз
Нужно выбирать герметичные устройства, чтобы влага не могла просочиться внутрь прибора.
Для зон отдыха. Поскольку в таких комнатах низкий уровень влажности, подойдут любые светильники. Можно комбинировать настенные плафоны с люстрами, которые будут освещать определенные места.
Советы по расположению светильников в бане:
- Чтобы создать более комфортную обстановку в парилке или предбаннике, нельзя направлять поток света на места, где находятся посетители. Чтобы свет был рассеянным, можно использовать решетки или абажуры.
- Светильники, закрепленные на потолке, будут выходить из строя чаще из-за воздействия высоких температур.
- Нельзя забывать про дополнительное освещение для функциональных зон.
Лучше выбирать светильники с керамическим основанием, поскольку этот материал нагревается меньше остальных.
Если плафоны на приборах стеклянные, рекомендуется закрывать их декоративными решетками. Они защищают посетителей от попадания осколками при взрыве светильника.
Как сделать экран для светильника
Для получения рассеянного света и желаемого эстетического эффекта влагостойкий плафон, используемый в парилке и/или в помывочной, декорируется специальным экраном.

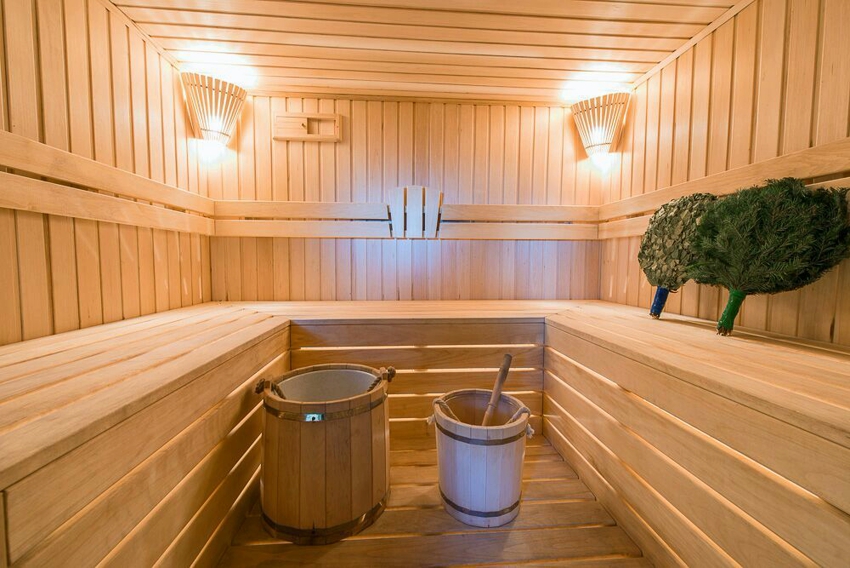

Для светильников в парилке обычно устанавливают решетки и экраны
Изготовить декоративный экран из дерева несложно. Для работы понадобится:
- кусок бруса или доски — для основы;
- деревянные рейки;
- пила-ножовка;
- молоток;
- электродрель;
- крепежный материал;
- наждачная бумага;
- линейка и/или рулетка;
- антисептик.
Схема вентилируемого плафона для бани
Вначале нужно изготовить основу из доски или бруса. Например, выпилить 2 детали одинаковой формы. К ним нужно прикрепить «ушки», чтобы повесить впоследствии на стену.
Основание для настенного светильника можно сделать в форме полукруга, квадрата или прямоугольника. Для углового бра лучше взять за основу треугольник или трапецию.
Размер декоративного экрана рассчитывается по габаритам осветительного прибора, который должен свободно разместиться внутри.
Установка светильника в бане
Все деревянные элементы перед сборкой необходимо тщательно обработать наждачной бумагой. Ребра и острые края отшлифовать. Крепежные элементы при сборке желательно скрыть внутри. Это защитит от случайных контактов и придаст готовому изделию стильный вид.
Поверх основы на шурупы, саморезы и/или мелкие гвозди крепятся деревянные рейки. Их можно расположить под углом, вертикально и т. п. Если проявить фантазию, получится стильное бра, которое украсит интерьер банного помещения.
Между рейками нужно оставить небольшие зазоры для свободного прохождения света. Вместо реек можно использовать кусок фанеры. На нем можно вырезать по предварительной разметке рисунок из простых компонентов.
Экраны могут быть с разнообразным дизайном, например, с резными экранами
Все деревянные материалы для изготовления экрана нужно предварительно обработать антисептиком и влагозащитными составами. Крепеж используется только из нержавеющих материалов.
Лучше сделать съемный экран. Это позволит периодически снимать его для тщательного просушивания и мелкого ремонта. Например, для замены случайно поврежденных элементов. Съемный экран облегчит уход за светильником и замену ламп, пришедших в негодность.
Клей или лакокрасочные покрытия применять нельзя. Под воздействием температуры и влаги они будут выделять вредные испарения и неприятные запахи.
Вопрос о том, какие лампы использовать в бане, каждый хозяин решает самостоятельно. Главное, сделать правильный выбор. При установке и использовании различных осветительных приборов следует четко соблюдать прилагаемую инструкцию и правила безопасности.
Монтаж освещения
Если вы определились с выбором осветительных приборов для бани, продумали расположение, впору заняться проводкой. Заранее следует позаботиться о заземлении. Для этого рядом с баней необходимо зарыть в землю металлический шест, подсоединить к нему провод заземления. Используйте трёхжильные кабеля.
Заранее продуманная схема проводки света в бане и парилке и освещения облегчит дальнейшую работу по монтажу светильниковИсточник banyabest.ru
Предварительно составьте схему расположения осветительных приборов, выключателей, розеток, разводок Входной щиток должен размещаться в комнате отдыха или раздевалке, а розетки и выключатели в любом помещении, кроме парной.
Выделите места перехода из одной зоны в другую, обеспечьте защиту от повреждений. Рассчитайте мощность потребителей электрической энергии. Умножьте полученную цифру на 1,5, так как возможно придётся устанавливать дополнительные приборы. В соответствии с мощностью подберите предохранительную арматуру и провода.

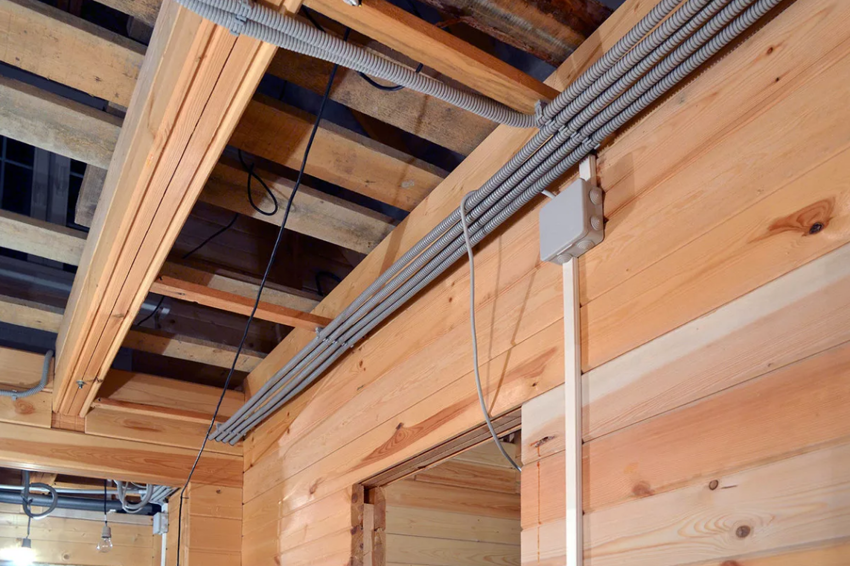

Кабель для подключения светильников поместите в металлорукав или гофротрубу. Отведите кабель от распределительного короба к местам крепления ламп. Присоедините патроны, заизолируйте. Ввинтите осветители, установите плафоны. На этом этапе крепят экраны и решётки.
Учтите, что на потолке следует расположить оптоволоконные лампы.
Оптоволоконное освещение в интерьере баниИсточник stroy-spa.ru
Другие осветительные приборы монтируют в верхней части стен, на стыке. Не располагайте устройства рядом с дымоходом.
Светильники из стекла и керамики
Осветительные приборы, облачённые в стеклянные и керамические плафоны, красиво смотрятся. Но в самой парилке создают опасность, так как при повышенной температуре могут расколоться или рассыпаться на мелкие осколки.
Традиционный стеклянный плафон на керамической основе надёжно защищает лампу от влажности и высокой температуры. Изготовители предлагают несколько вариантов плафонов для бани, различающихся углом наклона к поверхности:
- перпендикулярный – светильник расположен перпендикулярно основанию;
- параллельный – лампа находится в параллельном положении по отношению к поверхности;
- угловой – под некоторым углом к стене.
Угловой плафон обеспечивает направленный светИсточник ekoles74.ru
