Проводка в бане и парилке

Расположение элементов

При обустройстве света в бане нужно выбрать место для светильников:

  1. Запрещено размещать осветительные приборы рядом с печью, дымоходом, каменкой. Даже термостойкие плафоны не способны выдержать сильное нагревание.
  2. Свет приборов не должен напрягать глаза. Поэтому светильники лучше установить в углу помещения.
  3. Рекомендуется сделать подсветку из светодиодной ленты под пологами в парилке.
  4. Не рекомендуется устанавливать слишком большое количество осветительных приборов, яркие источники холодного или теплого света. Он должен быть рассеянным, мягким, чтобы не напрягать глаза при посещении бани.

Можно сделать два уровня освещения — на высоте пояса и чуть выше головы. Для первого варианта подойдет светодиодная лента, для второго — стандартные светильники, которые можно закреплять на вертикальных поверхностях.

Правила составления схемы укладки электропроводки

По стандарту схема проводки в бане составляется специалистом, поскольку нужно учитывать влажностные и температурные условия в помещениях. Не существует единого принципа, по которому укладывается электрическая проводка в помещениях бани, поскольку сами по себе строения имеют различную планировку.

Составить схему проводки в бане своими руками можно, но конкретные шаблоны для нее отсутствуют, а потому ориентироваться можно лишь на количество энергоустановок, которые будут потреблять мощность входящей электрической энергии. При составлении схемы нужно изначально знать, каким будет подключение: однофазным или трехфазным.

 На самом деле принцип укладки для обоих вариантов схож, но схемы будут несколько различаться:

  • однофазное подключение подразумевает, что на входе будет всего два провода: фаза и ноль. По фазе ток поставляется к электрическим приборам, осветительной системе и прочим потребителям. По нулю он возвращается. Предельная ее мощность составляет 14 киловатт;
  • трехфазное – это четыре провода: три фазы и один ноль. Маршрут для тока аналогичен, но в этом случае он поступает сразу по трем проводам, а возвращается по нулю. Предельная мощность – 42 киловатта.

Трехфазная сеть имеет следующие преимущества:

  • использование более мощных электрических приборов;
  • использование трехфазных розеток для запитывания бойлеров, обогревателей или электрических печей-каменок.

Однако имеются у них и минусы:

суммарное количество потребляемой электрической энергии велико, а потому и стоимость ее будет высокой;
подводить трехфазную сеть можно лишь с разрешения соответствующих органов контроля;
стоимость электрической энергии, поставляемой через такую сеть, выше;
на распределительном щитке нужно будет установить дополнительное оборудование, что также увеличит стоимость

Важность этого оборудования очевидна, поскольку оно используется для равномерного распределения тока по всем трем фазам. Только в этом случае каждый провод будет работать под одинаковой нагрузкой.

Пока электрическая проводка представлена чертежом в виде бумажного плана или цифрового фото, его еще можно откорректировать. На такую схему можно предварительно нанести места установки электрических приборов, чтобы заранее определить не только их размещение, но и количество, что даст возможность определить предельную нагрузку на сеть. Также можно будет определить тип провода, его количество и прочие параметры сети.

Исходя из того, что основные электрические приборы используются при напряжении в 12-36 вольт. Для правильной подачи электрической энергии на них нужно установить понижающий трансформатор для бани, который позволяет распределять ток с тремя типами напряжения: 12, 18 и 36 вольт. Это же напряжение желательно подавать на осветительные приборы в парилке и обмывочной, чтобы повысить безопасность, хоть это и увеличит стоимость электромонтажа.

В проекте также должны указываться места установки устройств защитного отключения и дифференциальных автоматов. Преимущество последних перед обычными автоматами заключается в том, что они деактивируют систему даже при обычном прикосновении к оголенному участку провода. Подача тока останавливается за 25-40 миллисекунд, чего хватает, чтобы защитить человека от удара электрическим током.

Когда схема электропроводки бани составлена, стоит отдать ее на проверку специалиста. В ней четко должны быть обозначены не только места расположения всех функциональных элементов, но даже способы их соединения между собой

Также очень важно правильно выбрать светильник для сауны, который должен быть для этого предназначен.

Провода в парилке и разбор основных ошибок

А теперь о самом тонком – самая сложная электропроводка в бане, а именно – в парилке. Самое главное правило – она не должна быть ближе, чем на 0,8 м от дымохода и каменки.

В душевой и парной светильники ставить нужно со степенью защиты IP44 и выше. А самый безопасный вариант – 12-ти вольтные галогенные лампочки. А вот для парилки и топочной лучше брать особо термостойкий провод, который может выдержать нагрев до 180˚ — марки SILFLEX Sif S=0,25-185 кв.мм, одножильный, с силиконовой изоляцией.

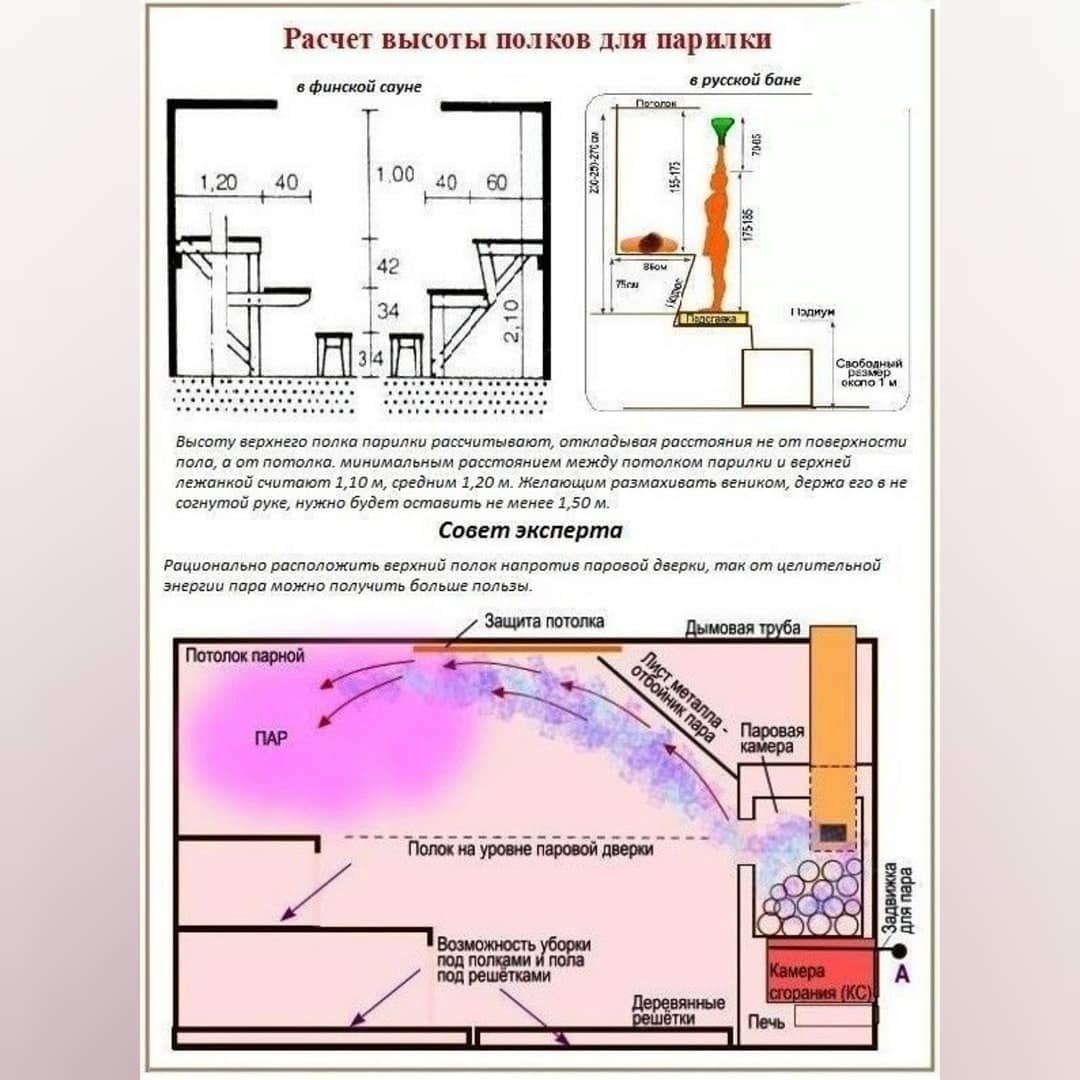

С целью безопасности многие банщики организовывают освещение парилки снизу – поближе к прохладному полу. Это чаще всего точечная подсветка, которую можно разместить под полками, делая световой дизайн таинственным и необычным. Причем саму проводку к ней нужно делать специальным термостойким проводом в металлической трубе.

Важный момент: как любое оборудование, электрика для бани должна проходить ревизию минимум раз в четыре года – это и есть гарант безопасности. И еще для справки: проводка из алюминия имеет срок годности 15 лет, из меди – 20, а потому по истечению этого срока ее обязательно нужно заменить – если речь идет об обычном доме, а в бане она и вовсе работает в достаточно агрессивной среде.

Еще один важный нюанс: если вы нанимаете на работу профессиональных электриков – все равно желательно разбираться хоть в каких-то тонкостях электропроводки в бане. Ведь известно, что сегодня немало таких, что выдают себя за специалистов, а если любимая парная сгорит – не найти их будет и с огнем.

Вот так делается электропроводка бани своими руками – сложно, но все реально. А разобравшись, все можно сделать куда более качественнее и безопаснее, нежели нанимать бригаду местных «электриков» со стажем.

Принципы выбора проводов

Электропроводка, проведенная в бане, должна выдержать повышенную температуру, работать в среде высокой влажности. Среди всех видов проводов предпочтение отдается материалам со степенью защиты IP24 и выше. Изделия защищены от попадания посторонних элементов размером до 12,5 мм, при этом им не страшны брызги воды.

Типы проводов:

  • электрокабеля с многопроволочной жилой — ПВКВ, ПРКА, ПРКС, РКГМ;
  • однопроволочные провода — ПМТК, OLFLEX HEAT 205.

Электроматериалы способны выдерживать максимальную температуру — сто восемьдесят градусов, при этом они не выходят из строя в помещениях, где влажность достигает высоких уровней. В комнате для переодевания, междверном пространстве, зале отдыха используют провода марки ВВГнг-LS или NYM.

Если сердцевина кабеля изготовлена из меди, то проводу не страшен механический износ при неоднократном прогибе, появляется способность проводить ток большей величины. Нельзя использовать кабель ПУНП, поскольку величина медной жилы указана с большой погрешностью.

Варианты размещения светильников в бане

Если все вышеописанные советы имеют обязательный характер, то конкретные места размещения светильников носят лишь рекомендательный.

Помещение
Рекомендации по расположению светильников

Парилка

Одно из самых маленьких помещений бани, в большинстве случаев достаточно одного светильника. Размещайте его в таких местах, чтобы случайно не повредить во время принятия водных процедур. Запрещается монтировать светильники близко от печки или дымохода. Настоятельно рекомендуем защитить светильник декоративным ограждением из дерева – исключается вероятность ожогов конечностей. Само собой разумеется, что степень защиты корпуса должна соответствовать условиям эксплуатации

Выключатель нужно монтировать у входа в парную с внешней стороны, удобно его разместить сразу у двери.

Душевая

Освещение должно быть более ярким, светильник нужно располагать на таком расстоянии, чтобы на них не попадали струи воды из душа.

Предбанник

Размещение произвольное, главное внимание следует обращать на дизайн помещения. Как правило, здесь устанавливают розетки для подключения различных электрических отопительных приборов.

Комната отдыха

Здесь никаких особых ограничений сточки зрения безопасности не существует

Где вам нравится или где подсказывает дизайнер – там и устанавливайте. Размеры, виды лампочки и их мощность зависят только от пожеланий владельца бани.

Какое напряжение выбрать для светильников

Государственные стандарты не запрещают подключать светильники во всех помещениях бани к напряжению 220 В, но можно встретить рекомендации устанавливать для них понижающие трансформаторы на 36 В или 12 В. По этому поводу можно сказать следующее. Если электропроводка имеет качественные УЗО (устройства защиты оборудования), система заземления отвечает требованиям ПУЭ – безопасность гарантируется. А если вы еще сделаете СУП (систему выравнивания потенциалов), то ни один самый строгий проверяющий не сможет найти нарушений.

Понижающий трансформатор 220/36 вольт

Не убедились или панически боитесь высокого напряжения? Нет проблем, приобретайте и устанавливайте для освещения любой понижающий трансформатор. Только имейте в виду, что в продаже довольно трудно найти светильники, рассчитанные на 12 В или 36 В, а если они и есть, то их дизайнерские характеристики очень далеки от совершенства.

Модные тренды освещения бани

Светодиодная подсветка

В сауне создан эффект звездного неба

Для придания бане индивидуальной эксклюзивности часто используется декоративная подсветка. Для парных применяются оптоволоконные устройства. Сам осветительный прибор размещен за пределами парной, свет в помещение подается оптическими волокнами. Удовольствие очень дорогое, но красота этого стоит. Такая подсветка может устанавливаться в любом месте, от потолка и до пола. Светодиоды не занимают много места, с их помощью можно создавать различные фигуры и орнаменты.

Распределительный щиток и расчёт нагрузок

Вся электропроводка разводится в бане от распределительного щита. При выборе места его монтажа надо соблюсти несколько правил:

  1. К щитку всегда должен иметься свободный подход.
  2. В помещении, где располагается щиток, необходимо обеспечить достаточное освещение.
  3. Также это место должно проветриваться.
  4. Запрещено располагать щитки в парилке или в других пожароопасных помещениях, чаще всего их монтируют в предбанниках либо комнатах отдыха.

В распределительном щитке должны быть смонтированы вводной автомат защитного отключения и отходящие автоматические выключатели для отдельных потребителей электроэнергии.

Чтобы выбрать мощность вводного автомата, необходимо знать общую нагрузку. Сложите номинальную мощность всех задействованных в бане электроприборов, не забудьте прибавить осветительную нагрузку. Полученную цифру поделите на величину напряжения. Например, у вас получилась мощность 5000 ВА, разделите полученную цифру на 220 В, и получите 22,72 А. Выбирайте автомат с небольшим запасом, вполне подойдёт аппарат на 25 А. По такому же принципу рассчитайте мощность отходящих автоматов.

кликните для увеличения

Перед тем, как сделать проводку в бане, составьте принципиальную схему электроснабжения. На ней должны быть отображены все основные потребители электрической энергии:

  1. Электрокаменка.
  2. Часто устанавливают тепловую пушку для сушки помещений.
  3. Подогреваемый при помощи электричества пол.
  4. Насос.
  5. Электроизмерители влажности и температуры.
  6. Возможно, у вас там будет находиться стиральная машинка.
  7. Электрический чайник и фен.
  8. Водонагреватель.
  9. Подсветка бассейна.
  10. Холодильник для прохладительных напитков.
  11. Телевизор, музыкальный центр.
  12. СПА-оборудование.

В распределительном щитке каждому автомату присвойте порядковый номер и как-то его наметьте (напишите маркером либо приклейте бумажку с номером). На дверце распределительного щитка наклей те список автоматов с порядковым номером и помещением, которое он питает.

Приблизительно это должно выглядеть так:

  • 1 – печь-каменка;
  • 2 – парная;
  • 3 – моечная;
  • 4 – раздевалка;
  • 5 – бассейн;
  • 6 – комната отдыха.

Обязательно помимо автоматов в распределительном щитке должны быть смонтированы устройства защитного отключения (УЗО). В случае контакта электропотребителя с водой они сработают и отключат питание.

Как подобрать сечение кабелей и защитной арматуры

Как это делается и зачем это нужно? Дело в том, что все кабели обозначаются по сечению жил, а розетки, выключатели и защитная арматура по максимальной силе тока.

Мощность электрических приборов определяется по формуле

P = I × U,

где P – мощность, I – сила тока, U – напряжение.

Соответственно, сила тока, протекающая в приборе, потребляющим максимальную мощность, определяется по формуле

I = P / U

Напряжение в бане в большинстве случаев 220 В. Суммируйте мощность всех приборов и определите максимальную силу тока. Далее по таблице с учетом наших рекомендаций подберите сечение кабелей.

Бытовой защитный автомат

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

  • Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
  • Не следует применять проводники в металлических оболочках.
  • Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
  • Категорически запрещается монтаж проводов над печью.
  • В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
  • Обязательно используйте защитное зануление.
  • Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
  • Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
  • Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
  • В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Правила монтажа электропроводки

Ещё в школе на уроках физики нас учили, что электричество и влага не совместимые вещи. Вода хорошо проводит ток и может вызвать короткое замыкание. Последствия могут быть весьма плачевные. Пожар никому радость не приносит. Поэтому советую придерживаться определённых правил, которые помогут избежать многих ошибок. Баня – это влажная и агрессивная среда для электричества.

Во-первых, надо грамотно выбрать провод: марку и сечение. Во-вторых, использовать соответствующую фурнитуру: светильники, розетки, выключатели, распредкоробки. И третье – правильно расключить провода в распределительных коробках и собрать вводной щиток.

Выполнив эти пункты, Вы с уверенностью можете сказать, что электропроводка в бане, выполненная своими руками, будет надёжной и безопасной. Хотя, каждому делу учиться надо. И нет лучшего учителя, чем практика. Ну ладно, речь не об этом.
