Проводка для бани и сауны

Воздушный ввод

Этот вариант считается более дешёвым в плане материальных и физических затрат. Одно то, что не нужно рыть глубокую траншею, уже экономит силы, деньги и время.

Вам понадобится натянуть провод или кабель от домостроения до бани. Сразу хотелось бы предупредить, если дом расположен в одной части участка, а баня совсем в противоположном, то, скорее всего, такой вариант будет не рациональным из-за большого расстояния между ними. Провод будет подвергаться очень большим механическим нагрузкам и может разрываться под собственным весом. Не станете же вы монтировать ещё несколько дополнительных опор, это накладно и не слишком красиво для территории.

Если расстояние между домом и баней менее 20 м, то воздушный ввод вполне приемлем. В этом случае алгоритм работ будет выглядеть следующим образом:

  1. В стенах дома и бани просверлите отверстия по диаметру кабеля. В них необходимо будет вмонтировать кусок металлической трубы или специальной пластиковой гофры.
  2. Рядом с просверленными отверстиями установите кронштейны, на которых закрепите изоляторы.
  3. Между этими двумя изоляторами натяните стальной трос.
  4. К тросу при помощи пластиковых или металлических хомутов закрепите кабель. Заведите его в подготовленные отверстия. И теперь останется его подключить. В распределительном щитке, находящемся в доме, надо установить отдельный автомат для бани, к его выходящим контактам и следует подсоединить этот кабель. В банном распредщитке кабель подсоединяется к вводному общему автомату.

Как видите, электромонтаж воздушного ввода не сложный, но надо будет учесть некоторые нюансы:

  • Места, где кабель выходит из дома и входит в баню, следует герметизировать. После того, как затяните его в трубы, всё оставшееся пространство заделайте монтажной пеной либо утрамбуйте минеральной негорючей ватой.
  • Обеспечьте достаточную натяжку стального троса.

  • На пути прохождения кабеля не должно быть никаких других подсобных строений, высоких кустов или деревьев.
  • Расстояние от земли до проводника должно быть больше 3,5 м.
  • Не натягивайте кабель слишком сильно, это не струна, крепите его к стальному тросу свободно.

Самый лучший вариант – использовать для воздушного ввода провод с маркировкой СИП (самонесущий изолированный провод). У него есть некая конструктивная особенность, помимо токопроводящих алюминиевых жил под оболочкой имеется стальной трос.

Ещё одно преимущество СИП, его изоляционная оболочка делается из материалов, которые хорошо выдерживают атмосферные осадки и солнечные лучи.

Не исключён вариант, что воздушный ввод на баню будет монтироваться от магистральной линии электропередачи. Это может быть в том случае, когда банное помещение расположено поблизости такой линии и целесообразнее тянуть ввод от неё, чем от дома. Для этого потребуется специальное разрешение и проект от энергоснабжающей организации, а также установка прибора учёта электроэнергии в банном распредщитке.

Как выбрать и установить розетки

Первое, на что следует обратить внимание в процессе выбора розеток для бани – это уровень их защиты. Обусловлено это тем, что в помещениях с высоким уровнем влажности розетки должны соответствовать определенным требованиям, одно из которых – уровень безопасности не меньше IPX4

Обусловлено это тем, что в помещениях с высоким уровнем влажности розетки должны соответствовать определенным требованиям, одно из которых – уровень безопасности не меньше IPX4.

Помимо этого, конструкция розетки должна быть прочной, а материалы максимально качественными.

В процессе установки розеток в бане или сауне следует придерживаться следующих правил:

  1. Расстояние между полом и розеткой не должно превышать 60 см;
  2. Также не стоит монтировать розетки слишком близко к полу, поскольку это запрещено в помещениях с повышенной влажностью;
  3. Обязательным условием установки розетки в бане является заземление;
  4. Во избежание появления конденсата не стоит устанавливать розетки на холодные стены.

Внимание! Специалисты рекомендуют использовать не обычные, а евро розетки, поскольку они имеют три провода, один из которых используется для заземления.

Согласно ПУЭ, п.7.1.48 розетки и выключатели строго запрещено устанавливать в парилке бани или сауны. Также запрещено устанавливать там распределительные щитки и не рекомендуется монтировать выключатели – все это должно быть выведено в предбанник или комнату отдыха.

Не стоит забывать о том, что в комнату отдыха или предбанник вы все равно будете заходить сырыми, поэтому размещать розетки следует в недоступных местах, дабы избежать аварийных ситуаций.

Лучше всего обеспечить для выключателей и розеток отдельную зону, поместив их в единый пластиковый короб. В этом случае внешний вид помещения станет более аккуратным, и можно не бояться попадания воды в электрические приборы.

Выбор материалов для проводки в бане

Главным условием при подборе кабеля для бани или сауны следует назвать его термическую стойкость

Также важно понимать, что установка розеток любого типа в парилках запрещена. Условием прокладки проводки является обязательность устройства заземляющего контура

При подборе электропроводки следует разобраться в том, какие помещения обычно имеются в бане, их основных категориях. Помещения бань разделяются на две группы:

  • помещения с обычным температурным режимом, в которых допускается прокладывать электропроводку, аналогичную, имеющимся в жилых помещениях;
  • помещения, в которых допускается использование только термостойких кабелей, так как температура в них нередко достигает 170°С.

Закупка кабелей и электрооборудования до начала монтажных работ

Если речь идет о том, как правильно провести проводку в бане, то все оборудование и кабели должны обладать высоким уровнем защиты от воздействия повышенной влажности и температуры. Обычно оборудование и материалы для подобных условий имеют класс защиты IP24, что защищает систему от воздействия частиц размером 1,25 сантиметра, а также от брызг воды.

Кабели в помещениях бани должны соответствовать определенным требованиям, если речь идет о парилке и моечной.

Рекомендуется использовать одну из следующих марок:

  • ПВКВ;
  • ПРКА;
  • ПРКС;
  • РКГМ (многопроволочный);
  • ПМТК;
  • OLFLEX HEAT 205 (одно- или многопроволочный).

Каждый из указанных кабелей с легкостью выдержит влажностную и температурную нагрузку в 180 градусов по Цельсию. Если же речь идет о том, как сделать электропроводку в бане (в комнате отдыха, тамбуре), то использовать можно стандартный кабель ВВГнг-LS или NYM. Опять же стоит напомнить, что нужно делать выбор в пользу медножильных кабелей. Их предельная нагрузка и сопротивление механическим нагрузкам значительно выше.

Чаще всего кабель по документам имеет сечение в 2,5 кв.мм., а по факту – 1,75 кв.мм. Соответственно он может перегреться и повлечь возникновение пожара. Когда речь идет о том, как правильно сделать проводку в бане, недопустимо экономить на кабелях, а ПУНП и ПУГНП имеет лишь бытовое назначение.

Защитные системы автоматического отключения (УЗО, автоматы и дифференциальный автомат) с учетом нагрузки, которая будет оказываться на электросеть в целом и на каждую из ее ветвей в отдельности. Каждая из установок должна быть отмечена на схеме с указанием параметров для них.

Особенностью работы таких установок является их автоматическое срабатывание на определенные параметры электрического тока в сети. Чувствительность установки к перегрузке может быть разных классов: от A до D. Соответствующая маркировка наносится на корпус выключателя.

Индивидуальные особенности:

  1. Класс A – обладает наибольшей чувствительностью. Применяются такие установки в условиях, когда отключение электросети требуется осуществить за считанные миллисекунды и в быту они практически никогда не используются.
  2. Класс B – годится для тех случаев, когда основные используемые приборы могут использоваться в условиях повышенной нагрузки какое-то время.
  3. Класс С – самые популярные установки для бытовых условий. Автомат не сразу реагирует на перегрузку, а отключает подачу электричества лишь при серьезных нарушениях в работе системы. К примеру, при коротком замыкании.
  4. Класс D – монтируется на основной линии, по которой электрическая энергия подается в здание. Выполняют такие установки рубль дублирующих, чтобы отключать подачу электрической энергии в случае отказа автоматов класса С.

Если речь идет о том, как провести свет в бане своими руками, то все осветительные приборы и розетки должны подбираться с учетом уровня безопасности (по ГОСТу должно быть значение IP-44 или IP-65). В комплекте с розетками должны обязательно присутствовать уплотнители из резины.

Все лампы должны быть защищены от воздействия влаги. Корпус светильника должен быть изготовлен из материалов, которые не подвергаются эффекту коррозии, а непосредственно лампа – из жаростойкого стекла с повышенной прочностью.

Не допускается использовать пластмассовые элементы и лампы дневного света, которые под воздействием температуры просто взрываются, за счет чего выделяются газы, вредные для человеческого организма. Лучше всего использовать оптоволоконную осветительную систему, которой не страшно воздействие высокой температуры и влажности.

В обмывочной и комнате для отдыха необходимо устанавливать светодиодные лампы, которые обладают достаточной мощностью и при этом отлично экономят электрическую энергию. Преимущество светодиодных осветительных приборов заключается в том, что они имеют напряжение от 3 до 12 вольт.

Подготовительный этап

При обустройстве электрики в бане своими руками схемы и чертежи лучше всего доверить опытному специалисту.

Объясняется это тем, что все нюансы столь специфического помещения сможет учесть лишь знающий электрик с довольно большим опытом работы.

На схеме доступно описано размещение выключателей, розеток, осветительных приборов, а также их точное количество.

Помимо этого, с помощью схемы электропроводки можно заранее рассчитать нужную длину кабеля, а также его мощность.

Схематический чертеж электропроводки в бане мало чем отличается от схемы жилого строения.

Внимание! Необходимо отметить, что электрощит для банного сооружения должен быть отдельным, поскольку только в этом случае при возникновении опасности можно максимально быстро обесточить строение.

Монтаж проводки и приборов в бане или сауне

Перед монтажом термостойкого кабеля следует выполнить расчет мощности, требуемой для нормального функционирования каждого из потребляющих электроэнергию приборов. В соответствии с расчетами подбирается сечение термоустойчивого кабеля, способного выдержать расчетную нагрузку.

Для работы освещения в бане вполне достаточно мощности в 1-2 кВт, но следует учесть при этом, что при установке дополнительных электроприборов мощность будет возрастать. Бани, отопление которых осуществляется от электропечи, требуют для нормальной своей эксплуатации мощность не менее 10 кВт.

При установке и монтаже в сауне или бане любого потребителя электроэнергии следует помнить о правилах электробезопасности и отключать автоматы в распределительном щитке. Приобретение розеток, выключателей, осветительных устройств и самих кабелей необходимо выполнять только в специализированных супермаркетах или магазинах. Таким образом, значительно снижается вероятность покупки бракованной либо контрафактной продукции.

Зонирование парилки

В парилке, как и в ванной комнате, помещение разбивается на условные зоны. В соответствии с ГОСТ Р 50571.12-96 помещение парилки разделяется на четыре зоны:

  • зону 1;
  • зону 2;
  • зону 3;
  • зону 4.

На рисунках ниже представлен и сбоку. Красными цифрами помечены номера зон. К оборудованию, расположенному в той или иной зоне, предъявляются некоторые требования:

  1. Первая зона предназначена исключительно для установки печей.
  2. Во второй зоне к оборудованию не предъявляется каких-либо условий касательно теплоустойчивости.
  3. В третьей зоне оборудование должно быть теплостойким, так как эксплуатационная температура здесь может достигать 125 градусов тепла по Цельсию. Изоляционный материал кабелей должен иметь такой запас прочности, который позволяет выдерживать до 170 градусов выше нуля.
  4. Для установки в четвертой зоне допускаются только приборы управления электропечами (к примеру, температурные датчики). Изоляционный слой таких устройств должен выдерживать 170-градусную температуру.

Вид помещения бани сверхуВид помещения бани сбоку

Обратите внимание! Термопара или какой-либо другой контролирующий прибор должны принудительно отключать оборудование в случае, если температура поднимается до 140 градусов выше нуля. Такое требование продиктовано условиями ГОСТ Р 50571.12-96, п.703.53

Электрооборудование, установленное в парилке (в любой из четырех зон), должно иметь определенный ГОСТом класс защиты — не менее IP 24. В данном коде зашифрована следующая информация: 2 — защищенность от твердых частиц диаметром свыше 12,5 миллиметров, 4 — защищенность от брызг и прямого попадания воды.

Требования ГОСТа по зонированию определяют выбор кабелей и проводов, варианты их прокладки, степень защищенности осветительного оборудования, а также розеток, выключателей и других электроприборов.

Схема проводки электричества в баню

Подготовить рабочую схему электрики в бане можно самостоятельно, учитывая общее количество и мощность потребителей энергии, а также тип подключения – однофазный или трехфазный.

  • Подключение на одну фазу предусматривает наличие двух проводов на вход: фаза – подача электричества к конечным потребителям – приборам, оборудованию и электрофурнитуре; ноль – возврат тока. Предельно допустимый порог мощности – 15 кВт.
  • Подключение на три фазы: четыре провода на входе – три на фазу и ноль. Цепочка подачи электричества аналогична предыдущей схеме. Предельно допустимая мощность – 43 кВт.

Как правило, для стандартной бани используется однофазное подключение, трехфазное актуально, если в помещениях будут установлены мощные электроприборы и оборудование.

Схематически лучше определить места монтажа и количество электроприборов, просчитать максимальную нагрузку на электропроводку, выбрать тип и количество проводов, а также учесть прочие технические параметры.

При организации электропроводки в частной бане важно помнить, что основное оборудование для бани использует напряжение в диапазоне от 12 до 36 вольт. Чтобы обеспечить безопасную подачу и распределение электричества, рекомендуется установить трансформатор понижения

Готовый проект по электрификации бани должен содержать данные о местах монтажа защитных устройств – дифавтоматов и УЗО.

Порядок сборки и монтажа электрики

Монтаж, разводка и подключение электропроводки в таком специфическом помещении, как баня – сложная процедура, которую выполняют в несколько этапов:

Наружные работы. Выполняется прокладка кабеля тем или иным способом, производится ввод его в помещение бани.

Внутренние работы. Прокладка проводов во все помещения, установка освещения, розеток, выключателей и прочих устройств.

Примечательно, что внутренние и наружные работы практически не пересекаются между собой, поэтому их можно выполнять одновременно или менять местами. Внутренние работы занимают больше времени, поскольку приходится производить трассировку проводов, устанавливать и подключать устройства управления, розетки и выключатели, освещение. Рассмотрим эти процедуры внимательнее.

Распределительный щит

Перед подключением распределительного щита необходимо подвести кабель питания (ввод) к участку его установки. В щиток набирают все УЗО, используя автоматы с отсечкой 10-30 мА. Это важный момент, поскольку каждый автомат должен обеспечить отсечку до появления тока неотпускания – величины, при которой человек не в состоянии самостоятельно прервать контакт с проводниками.

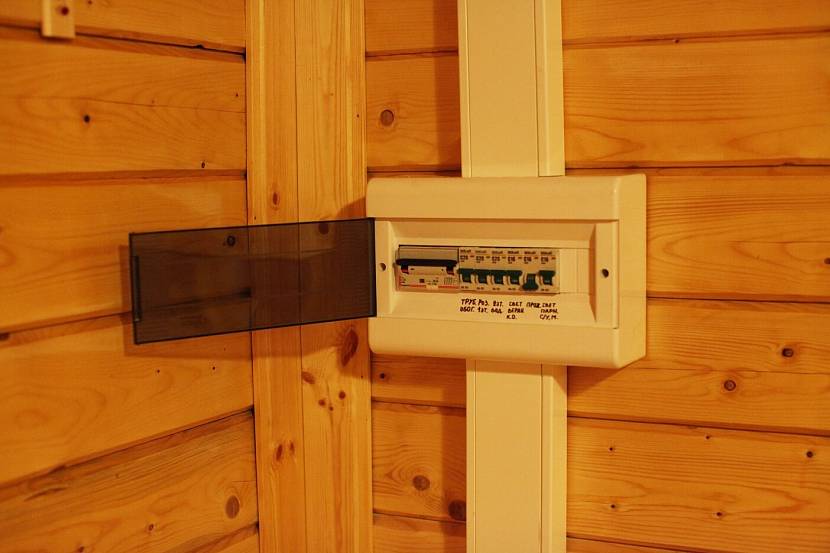

Распределительный щиток с подводящими кабель-каналамиИсточник econet.ru

Сам щиток устанавливается на высоте 1,4-1, 8 м от уровня пола. Это оптимальная высота, при которой автоматы можно хорошо рассмотреть.

Питающий кабель заводят в щиток и распределяют по секциям. Если их не будет, можно сразу разводить питание по потребителям. Провод для бани должен быть медным, трёхжильным, с подключением заземляющего проводника к специальной РЕ шине на щитке.

Видео описание

Процесс сборки электрощитка смотрите в видео:

Розетки и выключатели

Розетки и выключатели устанавливаются поверх обшивки или на отделанную поверхность стен. К этому моменту проводка должна быть разведена по всем помещениям, а в точках крепления розеток и выключателей сделаны монтажные петли или тупиковые концы с небольшим монтажным запасом длины.

На кирпичных или бетонных стенах необходимо изготовить гнезда для коробок (при внутренней установки элементов). Если стены деревянные, устанавливаются негорючие подкладки. Зазор между ними и деревянной поверхность должен составлять не менее 10 мм.

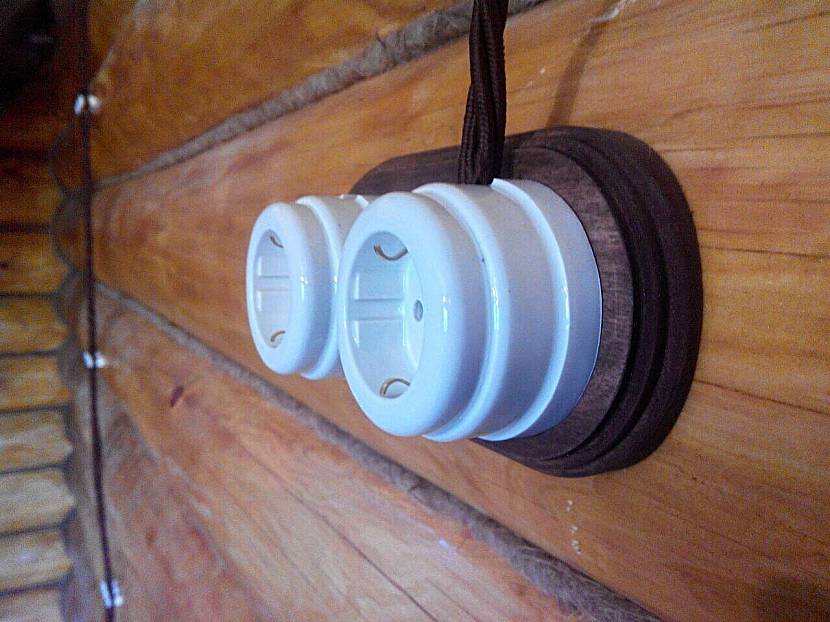

Розетки на негорючей полимерной пластинеИсточник 2gis.com

Коробки фиксируют в гнёздах с помощью шпаклёвки. Провода разрешено соединять только внутри корпусов коробок, никаких точек соединения вне и быть не должно. Если длина провода не позволяет установить его на данном участке, надо взять более длинный отрезок, а короткий использовать в другом месте.

Установка всех элементов производится штатным способом, никаких дополнительных действий не требуется.

Осветительные приборы

Необходимо использовать светильники с уровнем защиты не ниже IP 54. В парилке должен использоваться специальный провод для сауны, термостойкий и оснащённый двойной изоляцией. Как правило, осветительные приборы устанавливают на стене в 3 зоне. Здесь они меньше нагреваются, поэтому способны работать длительное время. Корпуса светильников обязательно заземляют проводником, соединённым с шиной РЕ. После установки и подключения в светильники ставят лампы и закрывают плафоны.

Установка светильников в дополнительных помещениях производится тем же способом. Единственное отличие состоит в марке провода (допускается использование обычных видов кабеля с низким температурным пределом изоляции).

Видео описание

Обзорный видеоролик, освещающий процесс монтажа электрики в большой бане:

Коротко о главном

Монтаж электропроводки выполняется согласно требованиям ПУЭ (раздел «для саун и влажных помещений»). Необходимо подобрать кабель для сауны, соответствующий всем нормативным требованиям, и правильно проложить его с соблюдением норм безопасности.

Розетки, выключатели, аппаратура регулировки температуры подбираются исходя из условий эксплуатации. Необходимо обеспечить соответствие всех устройств по току и нагрузке, а также соблюдать требования по защите от влажности (IP).

При выполнении монтажных работ следует соблюдать порядок действий, координировать их с процессом установки обшивки или отделки помещений.

Кабель для парилок

Кабель РКГМ

В помещениях с постоянно или регулярно высокими температурами применяют только провод термостойкий для сауны, бани. Если не придерживаться этой рекомендации, оплетка обычного кабеля плавится при повышении градусов в комнате. В этом случае не исключено возгорание. Для устройства электрики в парных можно использовать один из нескольких приведенных ниже видов кабеля.

РКГМ

Маркировка изделия расшифровывается как «резина кремнийорганическая + голая медная жила». Главные преимущества такого провода:

  • не поддерживает горение;
  • инертен к регулярным перепадам АД;
  • устойчив к образованию плесени;
  • выдерживает не только вибрации, но и механическое воздействие;
  • инертен к солнечному излучению, радиации.

Эксплуатировать эту разновидность кабеля можно при влажности 100% и максимальной температуре до +180 градусов.

ПРКА

Маркировка этого изделия трактуется так:

  • П – провод с медной токопроводящей жилой;
  • РК — резина кремнийорганическая (верхняя оплетка);
  • А — повышенная твердость.

Достоинства названного провода для бани:

  • инертность к горению;
  • отсутствие галогенов в оплетке;
  • устойчивость к радиации, ультрафиолету, плесени;
  • повышенная гибкость.

ПВКВ

Трактовка маркировки выглядит следующим образом:

  • П — провод;
  • В — вывод электромашин;
  • КВ — кремнийорганическая резина двухслойная в качестве оплетки.

Используют такой кабель при устройстве вывода обмотки класса «Н».

Главные достоинства провода:

  • повышенная гибкость (до 20 циклов изменения положения);
  • устойчивость к перепадам атмосферного давления;
  • инертность к вибрациям, механическим воздействиям;
  • не поддерживает плавление или горение.

Максимально допустимая температура эксплуатации — +180 градусов.

ПАЛ

Провод ПАЛ

Маркировка расшифровывается так:

  • П — провод;
  • А — асбестовая оплетка;
  • Л — лаковое покрытие.

Особенности кабеля ПАЛ:

  • токсическая безопасность при условии эксплуатации от -50 до +200 градусов (при повышении температуры лак выделяет токсические испарения);
  • способность выдерживать показатели до +300 градусов по Цельсию около 3 000 часов;
  • инертность к воздействиям толуола технического, бензина, лака кремнийорганического.

ПНБС

Кабель ПНБС

Маркировка трактуется как «провод неподвижный для бани, сауны». Используется этот кабель специально для электрики под нагревательные печи, отопительное оборудование, работающие при постоянно высоких температурах в помещении. Изделие идеально подходит для горячих, влажных помещений.

Провод для сауны и бани ПНБС отличается такими техническими характеристиками:

  • допустимый температурный предел – до +150 градусов;
  • наличие медных токопроводящих жил с кремнийорганической резиновой оплеткой;
  • оболочка из фторсилоксановой резины;
  • возможность прямого подключения кабеля к нагревательному оборудованию.

Эксплуатация данного провода в саунах и банях регламентировано ПУЭ.

ПМТК

Здесь маркировка изделия расшифровывается как «провод монтажный термостойкий с кремнийорганической резиновой оплеткой».

Кабель имеет многопроволочную медную токопроводящую жилу. Использовать продукцию такого типа можно в помещениях с максимальным показателем по Цельсию до +200 при предельной влажности 100%. Если выполнять одиночную прокладку, оплетка кабеля не поддерживает горение.

ПРКС

Маркировка переводится как «провод с резиновой кремнийорганической изоляцией для сауны». Изоляция кабеля инертна к бензину и маслам. Изделие отличается повышенной гибкостью. Эксплуатировать провод для парилки влаго-, термостойкий маркировки ПРКС можно при максимальной температуре до +250 градусов. По одному кабелю за счет его многожильности можно передавать мощность до 30 кВт.

Общие положения по правильной электрификации

Итак, как сделать электропроводку в бане? Вот как: электричество в нее подается от главного распределительного щитка через отдельную линию электропередач – и у бани отдельный контур защитного заземления. Причем проводят проводку в бане по тех местах, где она будет менее всего заметна – но на расстоянии не менее чем полтора метра от батарей и труб. И никак не в углах или напротив дверей и проходов. И здесь есть несколько своих правил:

  • Питающее напряжение проводить необходимо через УЗО и АВ, как и понижающий трансформатор для освещения парилки и моечной.
  • Лучший кабель, с помощью которого может проводиться электропроводка в бани, это, по мнению опытных банщиков, кабель марки ВВГнгLS 3х2,5. Он медный, в специальной оболочке, которая не распространяет горение.

  • Щиток, общий выключатель и распределительные коробки устанавливать нужно в предбаннике.
  • Чтобы провести провода через стены в бане, нужно сверлить отверстия прямо в центре бревна и вставлять туда стальную трубу в ½ дюйма. Саму проводку в бане делать можно в металлической, гофрированной гибкой и специальной пластиковой трубе. Такая не загорится даже в случае возгорания самой проводки – только подплавится.

Если речь идет именно деревянной бане, то вся проводка должна быть исключительно открытой – но желательно, не по плинтусам, а через чердак. Соединение проводов делать нужно клемное – и никакое другое. И их ни в коем случае нельзя скручивать – все кабеля обязаны быть только целиковыми. А вот точно следует избегать, устраивая электропроводку в бане, так это резиновую и виниловую оплетку проводов. Хорошо подходит для бани горфрированный провод марки H07RN-F.

Скрытый и открытый способ

Чаще бани строят из натуральных материалов, например, бруса или сруба, которые наиболее подвержены возгоранию. Одной из причин возникновения опасности являются неполадки в проводке. Поэтому при отсутствии навыков в ее проведении лучше не рисковать и нанять электриков.

Со скрытыми проводами помещение выглядит более гармонично и уютно, но главное в этом деле — безопасность посетителей. Поэтому в бане, построенной из древесины, устанавливается открытая проводка. При такое схеме электрические коммуникации проще обслуживать и ремонтировать. При любой возникшей неисправности, ее легко обнаружить и исправить.

При монтаже электропроводки банного помещения используются специальные кабели-каналы, позволяющие снизить риск возгорания конструкции из дерева. Риск возникновения пожара сводится до нуля. Кабели-каналы изготавливаются из огнеупорного материала.

Изделия различаются по цветовому окрасу. Они бывают светло-коричневого, белого, коричневого оттенка. Каналы заполняются на 60 %, что защищает их от перегрева. В такой конструкции сохраняется способность отведения переизбытка тепла, что предотвращает замыкание, вызывающее пожар.

Закрытая электропроводка под вагонкой допустима только при защите кабеля специальной трубой-гофрой.
