Как сделать сливную яму для бани: виды конструкций, материалы, пошаговая инструкция

Вид канализационной системы

К устройству грамотно спроектированной системы отведения отработанных вод подталкивают не только эстетические нормы, но действующие требования, направленные на поддержание безопасности экологии.


Согласно нормам 30-02-97 сбор и отработку стоков из бани и душа необходимо осуществлять с помощью очистных и фильтровальных сооружений, в которых предусмотрена песчано-гравийная отсыпка

Конструктивных решений автономных канализаций, возводимых при обустройстве бани, может быть множество.

По типу действия независимые системы подразделяются на два вида:

  1. Безнапорная система – предполагает движение сточных вод по ней самотеком. Этот эффект достигается за счет правильно выдержанного угла наклона трубопровода.
  2. Напорная система – предусматривает принудительную транспортировку стоков с задействованием насосного оборудования.

Канализационную систему для банной постройки сооружают, независимо от того, подведен или не подведен к ней водопровод. В любом случае, сам характер объекта подразумевает обильное использование воды, которое необходимо утилизировать.

При обустройстве самотечной системы угол наклона магистрали определяется диаметром труб.

Согласно пункту 18.2 СНиПа 2.04.01-85 уклон канализации в зависимости от диаметра используемых труб должен составлять порядка 15 миллиметров на каждый погонный метр

Самотечная система энергонезависима, но ее довольно проблематично правильно спроектировать при сложном рельефе местности.

Схема обустройства напорной независимой канализации с подключением насосного оборудования в подвале здания, когда септик расположен выше трубы, выходящей из постройки

Срок службы напорной канализационной системы исчисляется не одним десятком лет, а затраты на ее устройство с лихвой окупаются. Главное – задействовать насосное оборудование, оснащенное измельчителем, который перемалывает попадающие в водосток твердые частицы.

Подключение трубопровода к централизованной системе канализации – менее трудоемкий, но при этом более хлопотный способ. Поскольку применить его на практике могут лишь немногие владельцы бань, изучать подробно его особенности не будем.

Независимо от типа выбранной схемы канализации для бани, крайне важно соблюдать прямолинейность магистрали. Если при прокладке трубопровода предусмотрены точки поворота, то в местах их обустройства потребуется соорудить смотровые колодцы

Теплый пол в бане со сливом

Все варианты «протекающего» пола, особенно с укладкой на грунт, достаточно холодные. Для бани, используемой круглый год, более рационально устройство бетонной стяжки с отводящей трубой (трубами). Пол также выполняется со щелями, но под ним устраивают бетонную заливку с уклоном к месту для сбора воды.

Важно: доски в таком настиле должны легко сниматься, поскольку это необходимо для просушки, и быть качественно обработанными. Расстояние от нижней плоскости настила до самой высокой точки бетонной стяжки составляет 90…120 мм (можно больше), лаги обязательно пропитываются антисептиком и, по возможности, водоотталкивающим составом.. Уклон дна бетонной чаши обеспечивается примерно в 5…7 градусов, причем возле стенок стяжка практически горизонтальная – это площадка для опирания лаг

При большой площади желательно устраивать не одну, а две-три точки сбора воды или увеличивать уклон дна

Уклон дна бетонной чаши обеспечивается примерно в 5…7 градусов, причем возле стенок стяжка практически горизонтальная – это площадка для опирания лаг. При большой площади желательно устраивать не одну, а две-три точки сбора воды или увеличивать уклон дна.

Такой слив в бане своими руками сделать несложно. Порядок работы:

  1. на стадии устройства фундамента к месту будущего сбора воды подводится труба (подробнее о правилах подвода ниже). Верхняя ее часть должна располагаться так, чтобы от планируемого уровня чистого пола бани до уровня верха трубы было расстояние, равное сумме толщины настила пола (доска плюс лаги) и запаса на величину уклона. При выбранном угле уклона 5 градусов и размерах помещения 3х3 м запас составит (при условии устройства водосборника примерно посредине) 13…15 см. Пример – для шпунтованной доски 36 мм и лаг с сечением 50х180 мм в помещении с размерами 3х3 м глубина чаши по отношению к уровню чистового пола составит 36+180+15=231 мм;
  2. после определения необходимой глубины чаши выкапывается в границах ленточного или свайного фундамента котлован, глубина которого больше глубины чаши на толщину гравийно-песчаной подушки (10…20 см), бетонирования (30…50 мм) и гидроизоляции (битум + рубероид в два слоя, около 10 мм). То есть уровень котлована ниже уровня чистового пола на 231+200+50+10=490 мм, в расчете приняты максимальные значения;
  3. устраивается трамбованная подушка из гравия и песка на указанную высоту, бетонирование. После полного отверждения бетона устраивается гидроизоляция. Подробнее о правилах ее выполнения в статье;
  4. поверх гидроизоляционного слоя укладываются лаги (можно дополнительно сделать под них столбчатые опоры из кирпича или бетона и учесть их высоту в расчетах глубины котлована). Обязательна пропитка лаг антисептиком!
  5. на лаги, не прибивая, с зазорами в 5…10 мм, укладывают настил чистового пола.

Вот так выглядит схема устройства слива воды в бане с деревянными полами при использовании и трапа, смонтированной в нижней точке бетонной чаши под ними.

Строительство слива из кирпича

Выгребная яма из кирпича – это самый древний вариант обустройства стен канализации. Она может быть герметичной или с открытым дном. Для облегчения строительства требуется подготовить котлован с ровными стенками, чтобы кирпич класть впритык к ним. Это значительно ускорит работу, особенно если нет достаточного опыта в данной сфере. Домашняя выгребная яма из кирпича кладётся на цементный раствор. Использовать лёгкую песочную кладку нельзя, ведь в условиях постоянной влажности обвал будет неизбежен.

Кладка делается в полкирпича по кругу. Таким образом, углы плотно держат друг друга. При этом способе возможна дополнительная модернизация для повышения герметичности. Для этого необходимо оштукатурить стены и залить дно. Можно использовать старый кирпич, добытый из разрушенных зданий. Этот способ возведения самый длительный. Выгребная яма из кирпича одна из самых надёжных и если использовать крепкий раствор, то её разрушение произойдёт нескоро. Стоит только заранее подготовить отверстие для впускной трубы, поскольку потом пробить стену будет сложно.

Куда будет сливаться жидкость?

Котлованы для слива жидкости бывают разных видов, каждый из которых имеет определенные особенности.

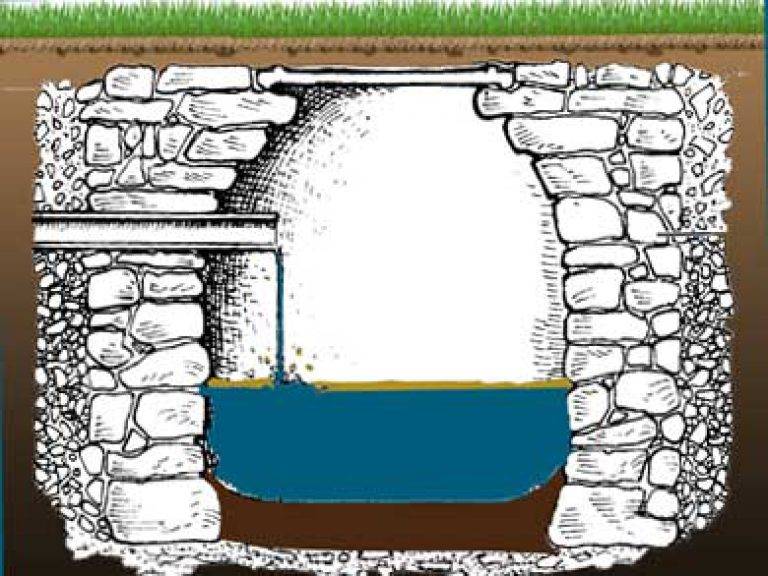

Выгребная яма

Самый простой вариант котлована под слив жидкости. Чаще выгребная яма находится за пределами бани. Яму можно вырыть самостоятельно. Стенки рекомендуется усилить кольцами из бетона или другого прочного материала. На дне ямы должен быть расположен фильтрующий слой из природных материалов. Дополнительно можно засыпать слой из мелкого щебня, битого кирпича, обломков бетона.

Если фильтрующий слой слишком плотный, скапливающуюся воду из ямы нужно откачивать с помощью специального оборудования.

Канализация

Этот вариант слива жидкости актуален, если рядом с баней проходит центральная система канализации. Конструкцию оттока нужно подключить к трубе по которой стекают нечистоты с других домов. Для подключения слива к общей канализации нужно обратиться к местной администрации, согласовать работу.

Специальный резервуар

Современный вариант резервуаров для слива жидкости из бани — септик. Виды:

  1. Однокамерный — простая конструкция с одной емкостью для слива воды. Она может иметь встроенный фильтр, через которых жидкость уходит в почву или быть закрытой. Второй вариант неудобен, поскольку нужно периодически осушать камеру от накопившейся воды. Главный недостаток — загрязнение почвы мылом, различными химическими веществами.
  2. Двухкамерный — сложная конструкция с двумя емкостями. В первой содержатся специальные бактерии, которые постепенно растворяют грязь, мусор, частицы кожи, химические вещества. После заполнения первой камеры она попадает во вторую, где проходит через систему фильтров. В почву выводится чистая вода.

Септик можно собрать самостоятельно, но это дорого.

Определение условий местности и типа грунта

Первое, что необходимо сделать при устройстве канализации в бане – определить состояние грунта на участке.

На этом этапе важно выявить:

  1. Уровень залегания подземных вод.
  2. Точку промерзания грунта в зимний период.

От этого напрямую зависит глубина, на которой следует прокладывать трубы наружной системы канализации и обустраивать септик.

Зная уровень залегания грунтовых вод и взяв в расчет точку промерзания почвы в зимний период, вы обеспечите безотказную работу канализационной системы

Информацию о глубине промерзания грунта вы можете получить из строительных справочников, например, из “Строительной климатологии”, либо же побеседовав с соседями, которые уже выполняли подобные работы.

Узнать тип грунта можно, выполнив несложные манипуляции и сверив показатели с данными в приведенной ниже таблице. Для этого в месте, где планируете прокладывать трубопровод, нужно выкопать яму глубиной на 25-30 см ниже отметки промерзания.

Пробу для исследования берут со дна выкопанной ямы. Образец горной породы сначала растирают между пальцами, а затем скатывают в шарик.

Взятый на пробу кусок земли оценивают визуально и изучают тактильно, сравнивая свои наблюдения с табличными данными и делая на основании этого соответствующие выводы

Имея дело с суглинками и супесями, которые относятся к разряду пучинистых грунтов, при прокладке наружной канализации дно траншей придется оснащать песчаной «подушкой». Выступив в роли демпфера, песок предупредит повреждение трубопровода при весенних подвижках земли.

По типу организации канализационных стоков банные канализационные системы подразделяются на организованные и неорганизованные:

Состав водостока

Кронштейн для водостока Водосточная воронка Сливные элементы для водостока Водосточный желоб Угол водосточного желоба Водосточная труба

При сооружении водостоков своими руками нужно иметь представление о составе водосточной системы. Основными ее элементами являются:

  • Желоба – проходят по периметру здания. Стекая с крыши, вода попадает сначала именно в желоб;
  • Водосточные трубы – монтируются по углам дома. Они выполняют функцию отвода воды, поступающей в желоба;
  • Воронки – ставятся в местах соединения желоба с водосточной трубой, не позволяя воде следовать другим путем;
  • Заглушки – элементы для желобов, выполняющие ограничительную функцию;
  • Переходники, муфты – соединительные детали, используются для соединения элементов водостока;
  • Колена, тройники, угольники – используются для распределения водных масс, защищают стены, фундамент от контакта с водой;
  • Кронштейны, держатели – применяются для крепления желобов;
  • Хомуты, штыри – крепежные детали для водосточных труб.

Этапы строительства

Первым и наиболее трудоемким этапом строительства является подготовка траншеи, то есть земляные работы. Куда девать вынутый грунт? Как правило, если это качественная почва, то ее можно просто распределить по участку. В том случае, если это глина, камни или песок, то грунт лучше вывести с участка.

Если решено оборудовать яму кирпичной кладкой, то лучше выбрать керамический кирпич. Этот материал наиболее долговечен, так как не боится влаги.

Из соображений экономии стройматериалов кладка сливной ямы осуществляется в полкирпича

При этом важно не забывать оставлять щели межу торцами, которые будут служить дренажными отверстиями

После завершения кладки нужно приступить к формированию водопроницаемого дна. Для подсыпки, как уже упоминалось, используют щебень и песок, но можно воспользоваться и строительным мусором – битым кирпичом или бетоном.

Укрепление стенок ямы при помощи кирпичной кладки или других методов завершается на расстояние около40 смот земли. Сверху яма закрывается железным листом или выполняется перекрытие из бетонной плиты.

В том случае, если грунт на участке глинистый и плохо пропускает воду, то стоит оставить в плите перекрытия отверстие, через которое можно производить выкачку стоков.

Оставшееся свободное пространство до уровня земли заполняется вынутым из ямы грунтом. Такое устройство сливной ямы достаточно надежно, поверх нее можно без опаски ходить и ездить. А чтобы замаскировать этот неприглядный кусок участка, поверх можно разместить клумбу.

Дренажный колодец

Такой способ обустройства отвода воды подходит для грунта, в котором подземные воду пролегают глубоко. Этапы постройки дренажного колодца:

  1. На расстоянии в 1.5-2 м от постройки выкапывается яма. Её глубина должна быть на полметра ниже от уровня промерзания почвы. Ширина углубления составляет 1 м в диаметре.
  2. Дно устилается фильтрационным сырьём: керамзит, щебень.
  3. Стенки колодца обустраиваются металлическим баком без дна или старыми шинами, чтобы избежать засорения ёмкости.
  4. Моечная бани с резервуаром соединяется трубой, которая укладывается в траншеи, выкопанные под небольшим углом.
  5. Далее колодец накрывается крышкой и сверху утрамбовывается землёй.

Гидрозатвор в бане

Гидрозатвор представляет собой специально созданную водяную пробку, защищающую помещение от неприятного «аромата» канализации. Вода накапливается в выгнутом участке трубы, перекрывая полностью диаметр. Таким образом, вода не позволяет плохому запаху попасть в помещение.

Когда необходимо применять гидрозатвор в бане

Использовать такую конструкцию на канализацию необходимо в том случае, если слив воды осуществляется в общую систему водопровода. В том случае, если жидкость сливается в яму за пределы бани, плохого запаха не будет. Если канализация бани была подключена к общей системе, то можно применять готовые сифоны (как для умывальника или ванной) любого типа. В продаже имеются металлические или пластиковые затворы из гофрированного шланга или бутылочного типа. В редких случаях встречаются чугунные гидрозатворы, однако они не производятся уже несколько лет. По сути, такое устройство представляет собой два стакана, вставленные один в другой. После того, как в бане будут залиты полы, верх гидрозатвора должен быть в маленьком углублении для полного слива жидкости.

Такое устройство обладает двумя главными достоинствами:

  • оно должно быть в качестве отстойника;
  • даже если внутри него замерзнет вода, он не должен быть поврежден.

Делаем гидрозатвор самостоятельно

Довольно просто его можно сделать своими руками. Для этого нужно взять кусок трубы необходимого диаметра и согнуть его в виде буквы «U» и приварить к трубе после воронки стока (обычно его высота 50-70 мм). Лучше всего это делать при закладке фундамента и обустройстве пола, однако если баня уже готова, а неприятный запах омрачает пребывание в ней, то установить его можно и потом.

Если канализационные трубы являются доступными, а фундамент строения – столбчатый, то это значительно облегчит работу. К сливной трубе под баней можно приварить необходимый кусок трубы. В том случае если нет доступа к трубам, то его нужно будет организовать: разобрать часть пола, если он из дерева, или выпилить с помощью болгарки, если он бетонный. После этого в канализацию с помощью сварки или соединительной муфты крепится труба с изгибом.

Необходимо также учитывать, что вода может испаряться, и если не пользоваться канализацией на протяжении долгого времени, через 40-50 дней она окончательно высохнет, и газы беспрепятственно попадут в помещение.

Что такое сухой гидрозатвор?

Также данная конструкция может быть сухой. В ней отсутствует вода, а в роли заслонки применяются сухие материалы. Такой вариант, как вы понимаете, не способен замерзнуть, при этом он бывает нескольких видов:

это мембрана, удерживаемая с помощью пружины, если нет воды. При поступлении жидкости, мощности пружины не хватает для ее удержания, заслонка поднимается, а жидкость сливается. Предмет определенной формы (зачастую большого диаметра шарик) закрывает проход воздуха. При поступлении жидкости предмет всплывает, открывая слив. В более сложных моделях применяется молекулярная память материала.

Сделать простой сухой гидрозатвор для бани можно и своими руками, в этом нет ничего сложного. Необходимо выбрать пластиковый шарик, размером немного больше, чем сливная труба. Когда воды не будет, такой шарик станет закрывать доступ воздуха из канализации. Как только жидкость будет поступать, сток будет освобождаться. Такой вид системы может работать и в зимнее время, даже в случае если шарик примерзнет к стоку, немного кипятка буквально в считанные минуты сможет растопить лед, и система будет нормально работать.

Стоит ли делать сборник для слива воды

Канализационный трап

Канализация, как правило, делается на начальном этапе стройки. В нашем данном случае, этим проектом стоит заняться как можно раньше, например, после заливки фундамента. Трубы следует использовать канализационные, лучше всего полипропиленовые, диаметром не менее 110 мм.

Во время прокладки труб, их нужно укладывать всегда под уклон. Горизонтальных участков быть не должно, чтобы вода в них не застаивалась, а стекала сразу в колодец или яму. В самой бане, в приямке на полу целесообразно смонтировать канализационный трап с механическим незамерзающим и запахозапирающим устройством. Эта модная и практичная штуковина поможет избавиться от неприятных запахов и холодного зимнего воздуха. При этом следует учесть такие не маловажные моменты:

  • На какое количество человек рассчитана баня
  • Структура грунта и глубина его промерзания
  • Сезонное время эксплуатации бани (летом или круглый год)
  • Глубина залегания грунтовых вод

Ответив себе на  все эти вопросы, можно сделать определённые выводы. Если парная эксплуатируется только в дачном, летнем варианте, то сделать слив воды из бани проще простого. Хотя здесь тоже есть свои особенности. Итак, самый простой вариант – вывести стоки из бани в дренажную канаву. Зачастую бывает, когда для осушки участков по их периметру выкапывают не глубокие траншеи – канавы. За ними регулярно следят, то есть  чистят от мусора, веток, осыпания. Такие канавы и могут стать идеальным местом для слива воды.

Вот ещё вариант без сборника для слива воды — врезаться в центральный коллектор канализации. Правда здесь нужно его наличие, а это не часто встретишь, тем более, если находится баня на даче или за городом. Но у кого есть такая возможность, разумно воспользоваться ей.

При хорошо впитывающем грунте и только летнем использовании бани, можно вообще не «греть голову» по поводу слива воды. Для этого на расстоянии двух-трёх метров от бани выкапывается траншея глубиной около метра и шириной в 30-40 см.

Длину такой траншеи определяют по мере впитывания и расхода воды. Затем засыпается так называемая дренажная подушка из керамзита, щебня или другого аналогичного материала. В эту подушку под наклоном подводится канализационная труба из бани, а сверху всё засыпается грунтом. Просто, быстро, эффективно.

Колодец с фильтром на дне

Конструкция сливной ямы с фильтрующим дном используется в первую очередь для очистки сточных вод от грязи и химических элементов, а также для задержки бактерий. Последующая фильтрация воды производится уже непосредственно почвенным слоем. А вот на дне колодца в качестве фильтра используют щебенку, колотый кирпич или песок.

Для обеспечения оттока воды из бани, рассчитанной на 3-4 человека, достаточно колодца диаметром 1,5 м и глубиной 2 м. По форме он может быть как прямоугольным, так и круглым – последний вариант предпочтительнее ввиду равномерного распределения давления на все стенки. Конструкция цилиндрической формы будет нуждаться в коррекции намного реже.

Так как сделать слив в бане на даче нужно, не повредив самой постройки, желательно отступить от нее на расстояние порядка 3-5 метров. Такой зазор обеспечит в первую очередь безопасность фундамента бани от подмывания, а также предотвратит проникновение в баню неприятных запахов их колодца. А вот если располагать сливную яму дальше, то неизбежно придется дополнительно закупать трубы для стока воды. Кроме того, правильный угол наклона на большом расстоянии обеспечить сложно.

Если почва на вашем участке достаточно плотная, то достаточно просто вырыть яму для слива и уложить на дно фильтрующие материалы – песок, щебень и битый кирпич. Дополнительное укрепление стен не потребуется.

Согласно схеме слива в бане, от нее до ямы можно вырыть траншею, по которой вода будет произвольно самотеком попадать в колодец. Однако лучше всего оборудовать сток трубами из асбеста, металла, пластика или керамики, диаметром 50-100 мм. В этом случае траншея также необходима, однако ее глубина будет зависеть от глубины промерзания почвы, но не менее 50 см. Укладка труб производится под уклоном в 20 мм на каждом метре расстояния.

На этапе проектирования подробно продумывается будущая конструкция слива и особенности организации пола. Эконом вариант слива в бане на даче – выполнение пола с уклоном в сторону сливного отверстия. При такой конструкции стоки попадают в трубы и отводятся непосредственно в сливную яму.

Альтернативой сливной яме является использование герметичного септика, например из пластика. Особенно актуальным такое устройство будет в тех случаях, когда в бане оборудован туалет, то есть характер стоков потребует более тщательной очистки.

Этапы строительства

Первым и наиболее трудоемким этапом строительства является подготовка траншеи, то есть земляные работы. Куда девать вынутый грунт? Как правило, если это качественная почва, то ее можно просто распределить по участку. В том случае, если это глина, камни или песок, то грунт лучше вывести с участка.

Если решено оборудовать яму кирпичной кладкой, то лучше выбрать керамический кирпич. Этот материал наиболее долговечен, так как не боится влаги.

Из соображений экономии стройматериалов кладка сливной ямы осуществляется в полкирпича

При этом важно не забывать оставлять щели межу торцами, которые будут служить дренажными отверстиями

После завершения кладки нужно приступить к формированию водопроницаемого дна. Для подсыпки, как уже упоминалось, используют щебень и песок, но можно воспользоваться и строительным мусором – битым кирпичом или бетоном.

Укрепление стенок ямы при помощи кирпичной кладки или других методов завершается на расстояние около40 смот земли. Сверху яма закрывается железным листом или выполняется перекрытие из бетонной плиты.

В том случае, если грунт на участке глинистый и плохо пропускает воду, то стоит оставить в плите перекрытия отверстие, через которое можно производить выкачку стоков.

Оставшееся свободное пространство до уровня земли заполняется вынутым из ямы грунтом.  Такое устройство сливной ямы достаточно надежно, поверх нее можно без опаски ходить и ездить. А чтобы замаскировать этот неприглядный кусок участка, поверх можно разместить клумбу.
