Установка водостоков для частного дома: виды систем, материалы, монтаж и крепление

Наиболее распространенные ошибки при монтаже водосточных систем

При самостоятельном монтаже системы водостока необходимо тщательно придерживаться технических рекомендаций на каждом из этапов.

Это поможет избежать часто встречающихся ошибок:

  • расстояние между кронштейнами не должно превышать 60 см, что бы избежать прогибов при максимальной нагрузке на систему водостока;
  • нельзя пережимать хомутами трубу, что бы дать ей возможность расширяться или сужаться под воздействием температуры окружающего воздуха;
  • если геометрия дома содержит внутренние углы, в которых может быть расположена труба слива, за которой в дальнейшем достаточно трудно ухаживать и проводить профилактические мероприятия, и есть возможность перераспределения потоков воды с крыши, то лучше избежать ее установки внутри и перенести на наружные углы или расположить посередине.

Наличие водостока обеспечивает отвод воды с кровли, защищает фасад стен, но окончательный вывод воды может обеспечить обустройство такой системы, как ливневая канализация.

Монтаж желобов

Для монтажа желобов водосточной системы последовательно выполняют следующие действия :

  • по результатам измерения общей длины карниза вычисляют потребность в желобах;
  • вычисляется потребность в расходных материалах, чтобы осуществить крепление водостока к крыше;
  • производят разметку для установки крепежных деталей элементов водостока;
  • устанавливают кронштейны на заранее обозначенные места с учетом необходимого уклона желобов в сторону воронок;
  • выполняют крепление водостоков к крыше при помощи заранее установленных кронштейнов.

Важно знать, что для осуществления качественной разметки необходимо иметь следующий инструмент: рулетку длиной не менее 3 метров, моток ниток, уровень, карандаш

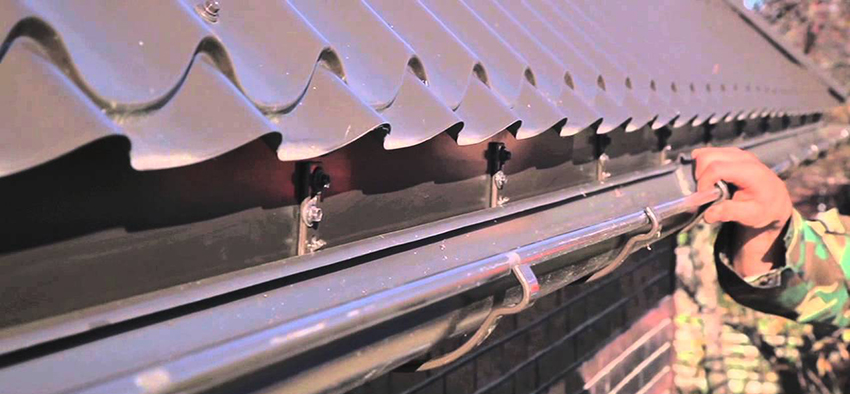

Установка водостока на готовой крыше

Специалисты рекомендуют заниматься вопросами водостока до того момента, как будет произведено покрытие кровли. Но даже в противном случае есть возможность сделать водосточную систему. Так как же установить водосток, если крыша уже покрыта? Для этого необходимо знать несколько моментов.

Во-первых, нужно выяснить, снимается ли нижний ряд металлочерепицы. При положительном ответе проблем возникнуть не должно.

Во-вторых, производители предлагают использование стропил. На них устанавливаются длинные крючки, на которые крепятся детали изделия. Альтернативой стропилам выступает лобовая доска, которая так же служит основой для кронштейнов.

После проведения всех работ необходимо убедиться в прочности конструкции. Для этого производится пробный пуск воды, которая смывает строительную пыль и помогает протестировать систему. Если проблемы не обнаружатся, то это означает, что водосточная система сможет справиться с любым количеством осадков и прослужит долгие годы.

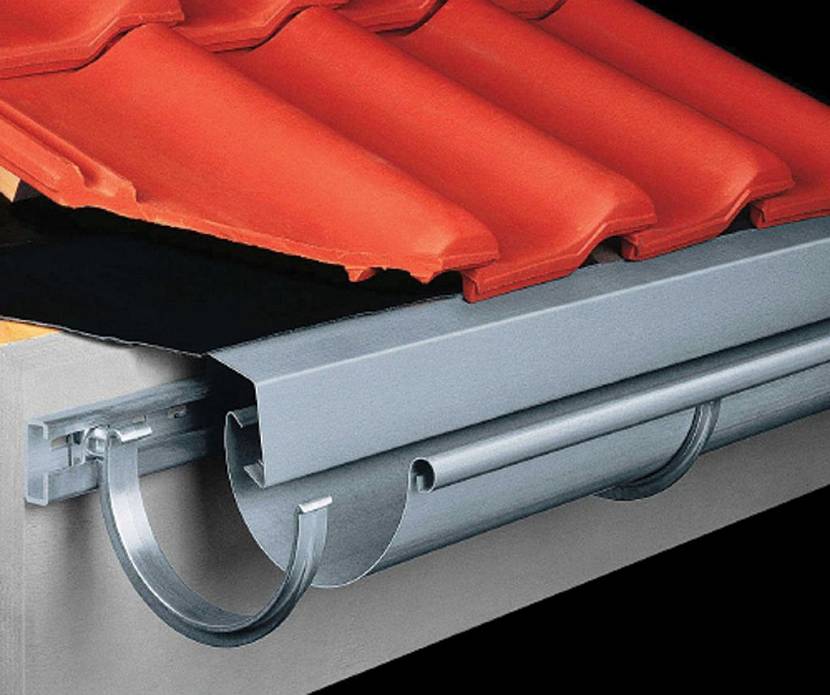

Монтаж кронштейнов

Правильный ответ на вопрос, как правильно крепить водостоки полностью зависит от типа системы и свойств самого здания. При строительстве водосточной системы используют следующие варианты монтажа :

  • Крепления кронштейнов в горизонтальной плоскости на кровельной лобовой доске применяется в случае использования пластиковых желобов.
  • При отсутствии лобовой доски используют крепление желоба водостока к стропильным ногам. В случае невозможности осуществить данный способ, применяют специальные кронштейны, регулируемые по высоте шпилек.
  • Довольно часто производят монтаж с креплением к нижней части настила или обрешетке кровли.
  • Крепление водосточной трубы к стене осуществляют при помощи хомутов (пластиковых или оцинкованных).

Выбор крепежных хомутов осуществляют с учетом следующих требований :

  • крепление хомута к стене должно осуществляться метизом с рабочей длиной не менее 50 мм;
  • глубина крепления должна подбираться с учетом теплоизоляционного слоя стены;
  • между стеной и трубой обязательно должен быть зазор.

Следует знать, что при затяжке хомутов нужно оставлять зазор в 1 миллиметр для возможного теплового расширения водосточной трубы вследствие перепадов температуры окружающего воздуха.

Как обеспечить длительный срок эксплуатации водостока?

Чтобы установленная водосточная система прослужила не один десяток лет, рекомендуется соблюдать основные правила по ее эксплуатации и техническому обслуживанию.

  1. Для повышения пропускной способности водостока все конструктивные элементы системы – желоба, трубы и воронки необходимо тщательно очищать от загрязнений и промывать водой. Периодичность профилактики – ежегодно в весенний и осенний период.
  2. Для эффективного снеготаяния и защиты водостока от негативного воздействия снежных покровов необходимо установить на крыше специальные снежные задержатели.
  3. Для предотвращения наледи можно использовать качественную систему обогрева, установленную внутри водостоков.
  4. Для защиты конструктивных элементов водосточной системы от засорения листьями деревьев необходимо дополнительно установить по всей длине желобов сетки, а также перфорированные корзинки в водоприемные воронки.
  5. При отводе стоков в канализацию каждая сточная труба должна комплектоваться мелкоячеистой решеткой для задержки крупного мусора.

Типы водосточных систем: от металла до пластика

Итак, как мы уже сказали, водосточные системы могут быть самыми различными. Сегодня они классифицируются по такой схеме:

  • материал изготовления водосточной системы;
  • диаметр и форма желобов;
  • диаметр водосточных труб.

Самым простым вариантом является монтаж водостоков из оцинкованного металла. Такую систему изготавливают из листового, оцинкованного металла толщиной в один-два миллиметра. Такие системы отличаются низкой ценой, их легко приобрести в любом магазине. Установка таких систем отличается крайней простотой, металл может быть окрашен в любой оттенок под цвет кровли и фасада.

Расположение водосточной системы.

Среди преимуществ водосточных систем из оцинкованного металла необходимо отметить такие, как:

  1. Доступная стоимость водостока. Это самый бюджетный вариант.
  2. Простота монтажа. Такая система легко устанавливается своими руками, что связано с ее небольшим весом и предельно простой конструкцией.
  3. Долговечность. Водостоки из оцинкованного металла отлично выдерживают даже самые неблагоприятные условия эксплуатации, необходимо только периодически проверять их и прочищать.
  4. Такие водостоки отлично подходят для реконструированных и старых домов, особенно в стиле кантри. Элементы конструкции могут быть окрашены под цвет фасада либо иметь простую оцинкованную поверхность.

Осуществляя монтаж водосточной системы, необходимо помнить, что все желоба и трубы должны быть выполнены в одном типоразмере, поэтому при покупке элементов системы обязательно обращайте внимание на маркировку. Это намного облегчит монтаж, сделает его более качественным

Водосток из пластика

Далее идут пластиковые водосточные системы, которые также сегодня довольно популярны. Это обусловлено не только их доступной ценой, но и простым монтажом, который осуществляется за кратчайшее время. При этом цена на систему будет зависеть от типа и качества полимера, из которого они изготовлены, есть очень дорогие водосточные системы, а есть вполне качественные и прочные бюджетные, которые могут отличаться только внешним видом и наличием элементов.

Преимущества таких пластиковых систем состоят в следующем:

  1. Установка труб из полимера очень проста. С таким монтажом можно вполне справиться самостоятельно, не привлекая бригаду строителей, достаточно лишь соблюдать все рекомендации, которые даются производителями. Монтаж системы занимает мало времени, не требует наличия дорогостоящих инструментов либо большого количества дополнительных элементов.
  2. Пластиковые водосточные системы характеризуются отличным внешним видом. Системы часто выполняются в различных цветах, что дает возможность сохранить декоративность фасада и кровли.
  3. Долговременность. Водосточные пластиковые системы отличаются большими сроками эксплуатации, они не нуждаются в покраске, во время использования следует только периодически проверять и прочищать их при необходимости.

Этапы установки водостока.

Но имеет и свои недостатки, среди которых необходимо отметить такие, как:

  1. Хрупкость материала. При сильных механических и ударных нагрузках труба может лопнуть и расколоться. То же самое касается и желобов.
  2. При неправильно проведенной установке система может изменить свою форму и даже цвет.
  3. Пластиковые доборные элементы имеют очень низкую сопротивляемость ультрафиолетовому излучению, что не очень хорошо для элементов, постоянно располагающихся на открытом солнце.

Как мы видим, монтаж водостоков может быть произведен из любого материала, но чтобы обеспечить надежность, следует внимательно подойти к выбору системы, ее материала, формы. Именно от этого будет зависеть стопроцентное выполнение всех заложенных функций. Самыми надежными на сегодня водосточными системами считаются не просто металлические либо пластиковые, а металлические в специальной полимерной пленке, которые не только отлично держат форму, но и превосходно защищены от коррозии.

Такую полимерную пленку тоже можно выбрать среди самых различных модификаций, которые отличаются не только своим цветом, но и отдельными характеристиками.

Как правильно рассчитать водосточную систему?

Любой монтаж водосточной системы предусматривает правильный расчет всех элементов, для чего учитываются такие значения, как высота стен дома, ширина ската крыши, условия для крепежа. При этом большое значения для пропускной способности системы имеет площадь дома, тип самой системы. Так, если площадь строения будет составлять больше ста квадратных метров, то лучше всего взять максимальную ширину желоба и диаметра трубы.

Как правильно самостоятельно закрепить желоб?

При монтаже любой водосточной системы крайне важно учитывать тепловое движение желоба и его конструктивных элементов, которые, в зависимости от материала изготовления, по-разному работают на растяжение и сокращение. По правилам, единственно подвижным таким элементом должен быть навесной жалоб,  который монтируют без дополнительного склеивания – только на защелке. Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа

Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа

По правилам, единственно подвижным таким элементом должен быть навесной жалоб,  который монтируют без дополнительного склеивания – только на защелке. Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа.

Вот как правильно крепить водосток прямо на карнизный свес:

Необходимые элементы водосточной системы

Строителю для самостоятельного расчета водостоков скатной кровли достаточно ориентироваться на необходимость одной водосточной трубы на 100 кв.м. покрытия. В данном подразумевается площадь в пределах одного ската, а диаметр трубы составляет 150 мм.

Совет от профессионала:

Выгодно выбирать большой диаметр водостока, воронок и труб,  это уменьшает риск засорения и возникновения ледяных пробок.

Определить места размещения водосточных труб легче по плану кровли здания. Трубы выгодно размещать так, чтобы они не портили фасад здания, но выбор между красотой и надежностью водосточной системы лучше делать в пользу надежности.

Схема типового элемента водосточных систем скатной кровли

Длина водосточной трубы рассчитывается исходя из требуемого расстояния от воронки до отмостки или водоприемного узла ливневой канализации – организованный отвод осадков требует СНиП.

Совет от профессионала:

Нужно учесть необходимый поворот от стены к воронке желоба – чаще всего это два угловых элемента, дополненных отрезком трубы. Размер такого поворотного узла соответствует свесу кровли.

Рассмотрим пошаговую методику расчета на конкретном примере (для наглядности пронумеруем рисунки):

  1. Расчет количества углов желоба. Рассчитывая водосточную систему, прежде всего, нужно рассчитать сколько понадобится углов для желоба. Их величина всегда равна количеству углов у кровли. В этом примере у нас 4 внешних и 2 внутренних угла.

Рис. 1 – Внешние и внутренние углы для желоба

  1. Расчетное количество желобов. Протяженность одного желоба обычно равна 3 м. Для определения нужного числа желобов величина периметра здания делится на протяжность желоба. Полученное число округляется до большего целого числа. В итоге нам понадобится 12 желобов, причем три придется разрезать.

Рис. 2 – Расположение желобов в системе водостока

  1. Расчетное количество заглушек и соединителей желобов. Водосточная система бывает двух видов. Замкнутая и незамкнутая. В первом случае соединителей будет столько же, сколько и элементов. Если же система будет незамкнутой, то от получившегося числа деталей необходимо отнять 1. На рис. 2 нашего примера можно увидеть, что применяется 21 деталь незамкнутой системы водостока, т. е. будут нужны 20 соединительных деталей (рис. 3, ниже). Заглушки устанавливаются у края желобов.
  2. Расчетное количество крюков. Крюки крепления желоба нужно устанавливать не ближе чем 0,6-0,9 м друг от друга. В случае слишком широкого промежутка между крюками для желоба вес снега может быть не удержан системой. Сколько всего понадобится крюков узнается по формуле:

n = L : b,  где

  • L– промежуток от первого до последнего крюка;
  • b – интервал между крюками.

Также нужно помнить о дополнительных крюках, всегда устанавливаемых по оба конца стока, в точках стыковки стоков и стыка стока с углами стока (рис. 4).

Рис. 3 – Расчет количества соединительных деталей и заглушек водосточной системы

  1. Расчет числа воронок. При размерах водосточной системы 125х90, одной воронкой можно собрать дождевую воду на площади до 100-120 м2 или же с 10 п/м. желоба. Использование водостока имеющего эти размеры вполне оправдано (рис.4). Если размеры водосточной системы будут равны 150х100, то тогда одной воронкой удастся собрать воду со 150 м2 или с 15 п/м желоба.
  2. Расчетное количество труб. Чтобы узнать сколько понадобится труб, высота строения делится на длину водосточной трубы (1 или 3 метра) и множится на число воронок.

Рис. 4 – Схема установки кронштейнов и воронок водосточной системы

  1. Расчетное количество колен. Для изготовления одного стока применяется 2 колена трубы и 1 колено водостока.
  2. Расчетное количество кронштейнов. Интервал между кронштейнами не может превышать 1 м. Их нужно, как минимум, по два на каждую трубу. Сперва кронштейны укрепляются там, где трубы стыкуются между собой и между коленами. Там, где стыкуются две трубы, можно применить всего один кронштейн.

Таким образом можно определить потребное количество основных элементов:

  • Желобов с соединительными муфтами, воронками и угловыми элементами.
  • Труб с поворотными элементами для подхода к свесу кровли.
  • Крепежа, соответствующего требованиям производителя .

Полученные данные вместе со схемой размещения труб и желобов достаточны для  самостоятельной разработки проекта водостока.

Установка кронштейнов и желобов

Крепление водосточной системы начинают с разметки мест установки кронштейнов при помощи разметочной нити.

Центр желоба следует располагать под линией нижнего края крыши. Зазор между линией (на схеме показана пунктиром) продолжения кровли и верхом желободержателя должен составлять не менее 25 мм.

Правильно закрепленный кронштейн

Воронка устанавливается над ливнеприемником. Закрепление воронки должно происходить на двух кронштейнах или в двух точках. Месторасположение воронки может быть по центру или с краю (закладывается в проекте). В желобе вырезается отверстие с помощью ножовки под размер воронки.

Воронка, врезанная в желоб

Кронштейны закрепляются на линии желоба (уклон линии желоба в сторону воронки от 2 до 5%). Шаг установки кронштейнов от 0,5 до 0,75 м (для подбора используется «Инструкция по монтажу водосточной системы» производителя). Крайний кронштейн крепится на расстоянии 25-30 см от заглушки на торце желоба. Расстояние от углового элемента до кронштейна не более 15 см.

Желоба вставляются в кронштейны, начиная с задней части, на торцы устанавливаются заглушки. Стыки желобов фиксируются специальными замками или соединительными элементами. Торцы желобов должны располагаться на 50-100 мм за боковым срезом кровли. В случае если пролет крыши более 8 м, между желобами требуется установка расширительного элемента.

Виды крепления и материал кронштейнов

  1. Кронштейны устанавливаются на стропильную ногу. Используют металлические кронштейны.
  2. При использовании лобовой (фронтонной) доски применяются кронштейны пластиковые.
  3. Кронштейны крепятся на настил с использованием металлических удлинителей. Применяют  пластиковые или металлические кронштейны.

Разные виды крепления

Возможные ошибки и последствия

  1. Увеличенный шаг между кронштейнами ведет к провисанию желобов.
  2. Несовпадение края крыши со срединой желоба приводит к переливу.
  3. Увеличение зазора между линией желоба и краем кровли – разбрызгивание и перелив.

Совет от профессионала:

При раскрое желобов и труб не допускается применение углошлифмашин, так как повреждается покрытие и остаются заусенцы. Резка производится ножовкой по металлу. Торцы среза рекомендуется зачистить напильником.

Самодельный водосток из оцинкованной стали

Создание системы водоотведения из оцинкованной стали требует определённых знаний и сноровки. Обычно используется кровельная листовая сталь 0,5–0,7 мм. Она не должна быть меньше 270 г на кв. м.

Необходимо подготовить:

  • ножницы по металлу;
  • фломастер для разметки;
  • молоток и киянку;
  • плоскогубцы.

Изготовление трубы из жести

Трубы — это простой элемент сливной системы и их очень легко сделать в домашних условиях. Для работы подойдут листы оцинкованной стали или тонкая жесть. Метод изготовления из этих материалов одинаков.

Трубу из стали легко изготовить самостоятельно

Пошаговая инструкция

Работы выполняются в такой последовательности:

  1. Расчёт количества материалов и их покупка.

  2. Уложенный на ровную поверхность лист металла раскраивается по размеру желобов и труб будущего водостока. Ширина заготовки для трубы должна иметь запас полтора сантиметра для соединения краёв. Также наносится линия фальца — с одной стороны на расстоянии 0,5 см, а с другой — 1 см. Перед приданием формы заготовку можно покрасить, чтобы продлить срок её эксплуатации.

  3. С помощью плоскогубцев выкройка загибается с меньшей стороны под углом, а с большей — буквой Г.
  4. Металл выравнивается киянкой под прямым углом. Стороны заготовки соединяются, причём меньшая часть должна зайти в большую.
  5. Цилиндрическую или полуцилиндрическую форму заготовке можно придать вручную, используя шаблон. На трубу или бревно нужного диаметра укладывается лист металла и выстукивается киянкой.

Монтаж водостока из стали

Принципы устройства водосточной системы из оцинкованного металла сходны с монтажом водостока из пластиковых труб. Но есть и отличия:

  1. После определения отправной точки монтируются кронштейны для желобов.
  2. Желоба из металла укладываются внахлёст длиной 7–10 см. Нахлёст призван компенсировать расширение металла в летний период.
  3. Устанавливаются воронки, которые должны располагаться между кронштейнами. Отверстия под воронки вырезаются ножницами по металлу.
  4. Соединяются воронки с трубой на достаточном расстоянии от стены.
  5. Фиксируются трубы хомутами.
  6. Прикрепляется отлив внизу трубы.
  7. Монтируется система антиобледенения.

Крепеж водосточной трубы

Алгоритм установки водосточных труб уже много раз описывался на различных форумах и сайтах строительной тематики. Вы может воспользоваться методом монтажа трубы «от верха», а можете использовать вариант «от низа». Подробнее начнем с первого способа установки водостока.

  1. Изначально необходимо определить место фиксации самого верхнего крепежа вертикальной части трубы водостока. Обязательно нужно учесть размерность колена трубы и ширину свеса карниза крыши. В ситуации, если воронка приема воды на желобе водостока расположена довольно далеко от стены, рекомендуется сделать на вертикальной части водосточной трубы изгиб, который сможет подвести ее ближе к стене. Для этого обычно используют готовые детали – колена с различным углом и короткие отрезки трубы.
  2. Крепить вертикальную часть трубы водостока нужно не ближе, чем в 5 сантиметрах от наружной поверхности стены дома. При этом изначально кронштейн устанавливается на верхнем участке. Уже от него с использованием отвеса отмечается вертикальная линия, по которой будут располагаться крепежи для остальных участков водостока. Расстояние между кронштейнами на вертикальной части должно быть равно примерно метру.
  3. После установки кронштейнов установите отвод, который будет подавать воду от желоба через водосборную воронку в вертикальную часть трубы.

В конце можно приступить к монтажу этого участка водостока. После крепежа вертикальной части внизу системы установите колено отвода воды

Стоит обратить внимание на то, что стык трубы и отвода должен крепиться к стене при помощи отдельного кронштейна. В некоторых случаях в нижней части трубы ответ не устанавливается, а труба направляет воду сразу в ливневую канализацию. Теперь рассмотрим вариант монтажа водосточной системы по принципу «снизу-вверх»

Теперь рассмотрим вариант монтажа водосточной системы по принципу «снизу-вверх».

  1. Изначально в стене нужно просверлить отверстия для крепления кронштейнов.
  2. На нижних хомутах крепятся отметы (части трубы со срезанным углом).
  3. После того, как были сделаны предыдущие шаги, можно приступить к установке остальных звеньев. Каждая часть прикрепляется отдельным хомутом. Если какой-то участок трубы довольно длинный, то следует установить для него специальные хомуты. По правилам интервал между хомутами должен составлять не более 180 сантиметров.

Производители обычно прилагают к комплектам водосточных систем все детали, которые могут понадобиться при выполнении работ. К конструкции всегда прилагается руководство, после прочтения которого вы сможете понять, как правильно установить именно этот вид водостока. Модели разных производителей могут крепиться по-разному.

Вам может пригодиться:

Особенности монтажа системы отвода воды

Крепление водостока к зданию и крыше осуществляется при помощи специальных кронштейнов. В качестве нормы принимают правило, в соответствии с которым крепление водосточного желоба выполняют через каждый метр

При расчете водосточных труб берут во внимание то, что каждые 10 метров желоба должны оснащаться одной водосточной трубой диаметром 100 мм. Очень полезно знать площадь крыши, а еще лучше её проекции. Это связано с тем, что крыша площадью 100м 2 при наклоне 30° будет воспринимать больше атмосферных осадков, чем такая же крыша с уклоном 45°

Специалистами в строительной сфере уже давно установлено, что каждые 100 м 2 проекции крыши необходимо оснащать одной водосточной трубой диаметром 100 мм

Это связано с тем, что крыша площадью 100м 2 при наклоне 30° будет воспринимать больше атмосферных осадков, чем такая же крыша с уклоном 45°. Специалистами в строительной сфере уже давно установлено, что каждые 100 м 2 проекции крыши необходимо оснащать одной водосточной трубой диаметром 100 мм.

Крепление водосточных труб также осуществляют хомутами, только немного другого типа, чем для желобов. Очень часто здания и сооружения имеют сложную конструкцию крыши, требующую дополнительную установку водосточных труб. В связи с этим при расчете водосточной системы специалисты учитывают наличие фронтонов, выступов, эркеров и других архитектурных особенностей.

Особенно часто возникает вопрос, как закрепить водосток из оцинковки к зданию. Это можно очень просто осуществить при помощи специальных оцинкованных хомутов и кронштейнов, имеющихся в свободной продаже. Одной из особенностей конструкции оцинкованных систем является наличие защитного полимерного слоя под краской. При деформации этого полимерного покрытия, коррозия очень быстро распространится по всей поврежденной зоне. В связи с этим при эксплуатации и монтаже оцинкованных элементов применять острые предметы и инструменты, а также осуществлять чрезмерные изгибы и другие операции, опасные для полимерного покрытия, запрещено.

При выборе цвета и фактуры водостока следует особое внимание уделить цвету кровли и фасада здания. Водосточная система должна гармонично вписываться в дизайн сооружения и не портить своим видом фасад. В ином случае водосток следует спрятать с тыльной стороны дома, что будет оптимальным решением при невозможности выбрать подходящий цвет

При использовании мягкой черепицы специалисты рекомендуют устанавливать пластиковую водосточную систему. Это обусловлено наличием у неё слоя минеральной крошки с абразивными свойствами. При больших потоках воды она смывается в водосток, царапая поверхность желоба, воронки и труб, а это соответственно может приводить к повреждению полимерного покрытия и развитию коррозии

В ином случае водосток следует спрятать с тыльной стороны дома, что будет оптимальным решением при невозможности выбрать подходящий цвет. При использовании мягкой черепицы специалисты рекомендуют устанавливать пластиковую водосточную систему. Это обусловлено наличием у неё слоя минеральной крошки с абразивными свойствами. При больших потоках воды она смывается в водосток, царапая поверхность желоба, воронки и труб, а это соответственно может приводить к повреждению полимерного покрытия и развитию коррозии.

Полезные советы

Маленькие хитрости позволят организовать отвод дождевой воды и талого снега эффективнее.

  1. Расположение вертикального стояка в строениях с длиной стены более 15 м целесообразнее в центре. Это позволит делать уклон от угла дома к середине.
  2. Специальная краска с защитными свойствами в баллонах позволит продлить срок службы металла в местах повреждения и сколов защитного покрытия.
  3. Использование сеток, устанавливаемых по периметру лотков или в воронку, предотвратит забивание водостока.
  4. Необходимо организовать отход воды от дома с помощью ливневой системы или емкости для сбора воды.
  5. Для районов с агрессивными климатическими условиями актуально применения устройств антиобледенения.

Такие тонкости предотвратят необходимость замены водостока раньше заявленных производителями сроков.

Виды и различия систем водостока

Оптимальным считается выбор такой системы водостока, которая органично сочетается с общей цветовой палитрой дома, а также с материалом крыши. Конструкция не должна явно визуально выделяться на фоне дома. Скорее наоборот, она должна служить естественным продолжением здания и придавать ему аккуратный и законченный вид.

Если водостоки классифицировать «глобально», то мо можно выделить два вида: внутреннего и наружного крепления. Водосточный желоб крепиться при помощи специальный кронштейнов на стены или стропильные рейки. Обе категории включают в себя все основные элементы конструкции водостока: сливные трубы, желоба, воронки, кронштейны и другие составные части. Сами желоба могут быть как металлическими, так и пластмассовыми, отличающимися по форме сечения: полукруглые, трапециевидные и прямоугольные. Для исключения перелива дождевой воды через край желоба можно дополнительно укрепить его у основания.

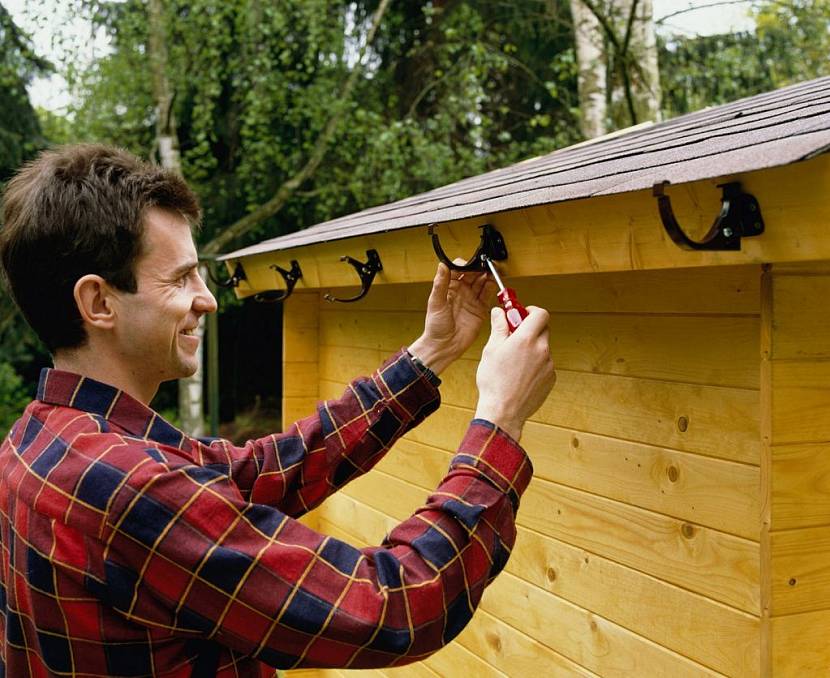

Установка крючков под водосток

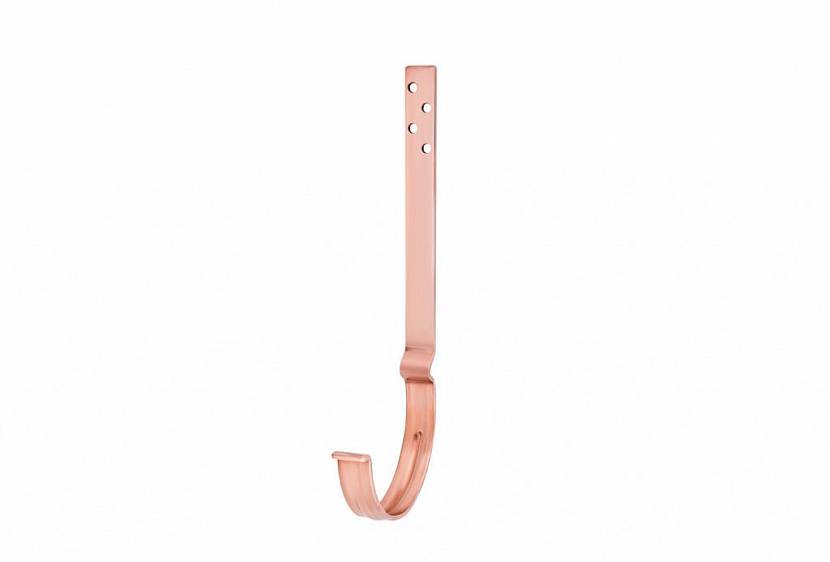

Для фиксации желобов используются специальные крючки, также называемые кронштейнами. Они могут быть изготовлены из разных материалов. Выбор кронштейнов осуществляется с учётом того, из какого материала выполнены другие элементы водосточной системы. Например, для пластиковых желобов применяются пластиковые или металлические крючки. Для стальной системы можно использовать только металлические кронштейны, так как пластиковые элементы не выдержат вес водостока. Если устанавливается медная водосточная систем, то и крючки, а также крепёжные элементы должны быть из того же металла.

Существует три типа кронштейнов:

  • длинные — имеют длинную монтажную планку, крепятся на обрешётку или стропильные ноги. Устанавливаются до укладки кровельного материала;

  • короткие — обычно крепятся к лобовой доске или торцам стропил и устанавливаются после монтажа кровли;

  • универсальные, они имеют сборную конструкцию и состоят из держателя и съёмной монтажной планки, поэтому могут применяться как короткие или длинные кронштейны.

Есть четыре метода крепления кронштейнов:

  1. На лобовую доску. Этот метод используется в случае, когда кровельный материал уже был уложен. Такой вариант чаще всего выбирают для монтажа пластиковых желобов. Подобным способом можно крепить и металлические элементы, но надо использовать короткие крюки.

  2. На стропильные ноги. Этот вариант используется в том случае, когда лобовой доски нет. Он является самым надёжным и применяется на крышах большой площади. Для такого способа монтажа расстояние между стропилами не должно быть более 60 см.

  3. На обрешётку. Длинные крюки можно фиксировать к крайней планке обрешётки. Этот способ используется в том случае, когда шаг между стропилами больше 60 см. Он применяется до укладки кровельного материала.

  4. На металлические или деревянные штыри. В том случае, когда ни к стропилам, ни к обрешётке добраться не получается, на стене фиксируют металлические или деревянные штыри. После этого к ним при помощи шпилек крепят желоба.

При установке кронштейнов необходимо, чтобы они располагались с уклоном относительно друг друга. Для эффективной работы водосточной системы уклон жёлоба должен составлять 3–5 мм на погонный метр.

Если длина ската крыши составляет менее 10 м, то уклон делают в одну сторону, а когда она больше — в две. Чтобы организовать уклон, первый кронштейн крепят в максимально высокой точке, а последний — в соответствии с выбранным уклоном. Между ними натягивают бечёвку, по которой монтируют остальные крюки.

При выполнении монтажа пластиковых желобов крюки должны быть установлены через каждые 350 мм. Если используется металлическая водосточная система, то кронштейны располагают через 500–600 мм. Кроме этого, крюки устанавливаются на всех поворотах водостока и в 50–150 мм от воронок.

Перед фиксацией кронштейна его надо выдвинуть на такое расстояние, чтобы при проведении условной вертикальной линии по краю кровли она попала в центр жёлоба. Это необходимо, чтобы происходил правильный сбор и отвод воды. Кроме данного условия, передняя верхняя кромка крюка должна быть ниже уровня ската на 2,5–3 см, чтобы при схождении снега не оторвался водосток.

Кронштейны должны быть установлены так, чтобы обеспечивать беспрепятственный сход снежной массы с кровли и попадание воды в жёлоб

Последовательность проведения монтажа водосточной системы

В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первый элемент обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны крепятся по двум последним вариантам.


Установка кронштейнов на лобовую доскуИсточник krovelson.ru

Крепление кронштейнов к обрешетке

Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.


Кронштейн с длинной ножкойИсточник www.braersnab.ru

Важно при установке придерживаться строго двух параметров:

  • расстояния между крепежными изделиями;
  • расстояние от середины крюка до края свеса крыши.

Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.


Установка и крепления кронштейнов к обрешеткеИсточник rooms-styling.com

Крепление к стропильным ногам

Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.


Кронштейн с повернутой на 90° ножкойИсточник profiroof.com

Крепление к лобовой доске

На одном из верхних фото уже показано, как крепить кронштейные крепежи к лобовой доске. Для этого используются короткие изделия без ножек, но с подставкой, в которой сделаны монтажные отверстия.

Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.


Монтажная планка с кронштейнами для желобовИсточник oookifa.com

Другие варианты

Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.


Крепление к подшивке свеса крышиИсточник ms.decorexpro.com

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
