Как сделать слив воды в бане

Варианты слива воды из бани

Сливная яма из бочки

Но не у каждого есть под боком центральный коллектор канализации или канава во дворе, тем более, если баня будет эксплуатироваться зимой. В этом случае можно сделать сливную яму. Работа физически тяжёлая, хотя нанимать технику для этих целей, Вам никто не запрещает.

Выкапывается она на расстоянии 3-4 метров от фундамента бани. Глубина должна быть больше высоты промерзания грунта на 50-60 см. Объём выбирается в зависимости от размеров бани и от количества моющихся в ней людей.

При организации такого типа канализации следует учитывать глубину залегания грунтовых вод. Если они близко подходят к поверхности, то ни о какой сливной яме речи быть не может. Она всегда будет наполнена водой, значит, слив из бани нормально работать не будет. В этом случае применяют другой вариант, но о нём позже.

Выкопав яму нужных размеров, на её дно засыпают дренажный материал. Здесь применяют керамзит, дроблёный гравий, колотый кирпич. Эти «камни» хорошо фильтруют и пропускают через себя воду.

При сыпучем грунте обязательно делают укрепление стенок ямы. Можно, и даже разумно применить геотекстиль. Простой и быстрый способ – поставить в вырытый котлован бетонные кольца, можно перфорированные. Таким образом, укрепив стенки ямы, мы уже получаем сливной колодец, который прекрасно справляется со своей функцией дренажа.

Ещё стенки укрепляют, выкладывая вдоль них кирпичную кладку. Это долгий и не всегда практичный процесс. Другой вариант – выставить опалубку и забетонировать стенки, при этом надо обязательно применять армирование. Бетонный способ быстрее, но всё равно трудоёмко. Применение пустой железной бочки — быстрый и практичный вариант. Нужно только вырезать дно и пробить сбоку небольшие отверстия.

А как быть, если у Вас на участке глинистые, заболоченные почвы или грунтовые воды залегают не глубоко? Здесь уже придётся раскошелиться и поставить септик. Септик – это большой резервуар, который закапывается глубоко в землю, а по мере наполнения откачивается ассенизаторской машиной (вот Вам подробная статья). Вариант не из дешёвых, но на болотистых и глинистых почвах – это самый оптимальный способ.

Чтобы избежать промерзания в зимний период, по таким сливным колодцам нельзя ходить и  притаптывать снег. Лучше всего, наоборот, взять лопату и укрыть снежным одеялом сам колодец и близлежащую территорию.

Каким должен быть пол в бане

Пол в бане подвергается серьезным нагрузкам, а именно воздействию воды, горячего пара и температурных перепадов. Поэтому пол в бане должен быть не только прочным, но и функциональным – с эффективной системой водоотведения. От ее качества зависит долговечность эксплуатации бани и правильный микроклимат внутри.

Независимо от выбранного способа обустройства системы слива и водоотведения в бане, полы должны отвечать следующим требованиям:

  1. Пол должен быть прочным и надежным;
  2. Материал при увлажнении не должен скользить, а под воздействием высоких температур – перегреваться.
  3. При эксплуатации бани в холодное время года, поверхность пола должна быть теплой.
  4. Материал пола должен быть влагостойким и неприхотливым в уходе.
  5. Вода с поверхности должна удаляться максимально быстро.

Практичный вариант устройства пола в бане – керамическая плитка

Деревянный пол

Деревянные полы в бане могут быть протекающими или не протекающими. Полы не протекающей конструкции устанавливаются на бетонную стяжку, имеющую уклон в сторону слива воды. Такие полы долго просушиваются, поэтому быстро поддаются гниению.

Пластина в приямке выполняет роль водяного затвора

Гораздо проще в эксплуатации и устройстве пол протекающий. Чтобы сделать слив воды в бане под дерево, в данном случае настил из досок не прибивают к лагам. Его просто кладут, оставляя между досками настила зазор 5 мм. Вода уходит с поверхности пола через эти зазоры, которые выступают также своего рода вентилятором. Данные настилы можно в любой момент их снять и просушить.

В случае протекающего пола необходима организация герметичного приямка под баней. из которого затем посредством трубы будет производиться отвод воды, например, в сливную яму. Также, в приямке будет нужно сделать гидрозатвор, чтобы избежать попадания неприятных запахов в помещение.

Полы из бетона

Конструкция пола из бетона предполагает наличие таких слоев:

  • утрамбованный слой щебня;
  • песчано-цементный раствор;
  • слой пароизоляционного материала;
  • утепляющая прослойка из пенополистирола;
  • целлофановая пленка для гидроизоляции;
  • еще один слой пескоцемента;
  • сетка из арматуры, покрытая бетонной стяжкой.

Использование фильтрационного колодца для слива в бане

Выполните следующие операции:

  1. Выкопайте яму на 50 см глубже точки промерзания. Горизонтальные размеры установите на свое усмотрение, обычно размеры определяет диаметр бетонной трубы, которую устанавливают в яму для защиты от осыпающейся почвы.
  2. Установите бетонную трубу в колодец. Вместо трубы можно соорудить опалубку и изготовить бетонные стены.
  3. На дно колодца насыпьте слой керамзита или щебня, перемешанного с песком слоем не менее 30 см. Фильтрационная прослойка должна располагаться на 15 см выше максимального уровня промерзания грунта.
  4. Выкопайте траншею от бани до колодца с наклоном в сторону ямы.
  5. Уложите канализационную трубу в траншею. Одну сторону трубы подсоедините к сливной трубе бани, другой выведите в колодец. В траншее труба должна располагаться с небольшим уклоном, который зависит от ее диаметра, стандартный уклон — 2 см/м. Рекомендуемая глубина расположения трубы — на 60–70 см ниже уровня промерзания. Однако точное выдерживание последнего требования иногда требует изготовления глубокого колодца, поэтому предлагается альтернативный вариант — для защиты трубы от замерзания утеплите их любым способом.

Для облегчения выбора трубопроводов производители красят канализационные трубы внутреннего пользования в серый цвет, наружного — в оранжевый.

При укладке труб в траншею выполняйте следующие требования:

  • Труба должна быть без поворотов, чтобы избежать засорения.
  • Диаметр трубы — не менее 50 мм.
  • Покупайте специальные канализационные трубы. Хорошо зарекомендовали себя традиционные бетонные или керамические изделия, можно также использовать трубы ПВХ. Металлические не рекомендуется устанавливать, они ржавеют.
  • Стыки труб замажьте бетоном.
  • Колодец накройте крышкой.
  • Изготовьте и установите воздушный патрубок, который должен выступать на 400 мм над уровнем грунта.

Эта система имеет недостаток — мыльная вода может забить грунт, потребуется очистка.

Варианты организации водоотвода

Существует несколько доступных и надежных вариантов организации водоотвода в бане:

  • Сливная яма – самый простой и дешевый способ. Он используется для строения, рассчитанного на 2–3 человека. Яма обустраивается непосредственно под фундаментом бани, стены облицовываются кирпичом или песочной смесью. Выкачка стоковых вод из сливной ямы производится специальной очистительной машиной.
  • Для бань, рассчитанных на большие компании, лучше подойдет прокладка трубы со сливом в колодец для канализации. Это более трудоемкий и затратный способ.
  • Фильтрующий сточный колодец. Способ предусматривает установку специального резервуара, дно которого выложено любым доступным материалом, выполняющим функцию фильтра, – шлаком, щебнем, кирпичным боем и пр. На верхний слой почвы насыпается ил, содержащий бактерии. Именно они способствуют быстрому и эффективному очищению сточных вод.
  • Септик. Это самый дорогостоящий вариант вывода стоков из бани. Система состоит из септического резервуара, труб водоотвода и распределительного колодца.

Деревянные полы

Тут есть два варианта — полы протекающие или непротекающие. Первые обойдутся не слишком дорого, они достаточно просты, вторые уже не так элементарны.

Протекающие полы

Как сделать слив в бане: материалы, способы обустройства и их описание

В этом случае доски настилают на балки перекрытия, расстояние между элементами — 5-7 мм. Благодаря хорошим зазорам вода покидает помещение. Такое решение позволяет обойтись без обустройства канализации. Под полом, находящимся от грунта на 500-550 мм, роют котлован такой же глубины, потом в него засыпают слой щебня или песка с керамзитом.

Второй способ — комбинированный, так как под досками пола делают бетонную стяжку. Данный вариант предполагает организацию съемного деревянного настила, который в любой момент можно вынести на улицу, просушить, проветрить.

Непротекающие полы

Как сделать слив в бане: материалы, способы обустройства и их описание

Этот вид более сложен: конструкция состоит из двух слоев — чернового, а также белого пола. Последнее покрытие монтируют с уклоном в сторону сливного отверстия. Между ними укладывается утеплитель, а в низу конструкции, в месте, куда ведет уклон, устанавливают сливной трап и канализационную трубу. Если выбран этот вариант пола для бани, то хорошая вентиляция помещения, регулярное его проветривание — условия обязательные.

Для непротекающих полов очень важен подбор качественного материала: древесина должна иметь низкую гигроскопичность. Достойный претендент — дуб, альтернативу ему — качественная сосна. Достоинство первой породы — высокая плотность, второй — смолистость, позволяющая успешно сдерживать «поползновения» влаги. Доски должны быть шпунтованными, иметь соединение «шип-паз». Опасны для древесины даже малейшие зазоры между ними.

Водоотвод в моечном помещении

Стандартная русская баня по планировке имеет 2 комнаты:

  • предбанник;
  • парилку, соединённую с моечной.

В стандартных современных дизайнах помещение для мойки и парилка – это две отдельных комнаты. Предбанник выполняет роль комнаты отдыха или раздевалки и в водоотводной системе не нуждается.

Основной фактор, который влияет на то как сделать слив в бане – это тип пола в помещениях, где используется вода.

Полы в моечном помещении и парилке делаются по следующим принципам:

Проливной. Конструкция основана на установке лагов. Подходит для южных регионов, где грунт сыпучий, песчаный. Пол устилается досками, между которыми остаются зазоры. Через настил вода стекает напрямую в землю, где сразу впитывается. Использовать такую технологию в центральной полосе и на севере нецелесообразно.

Проливной̆ пол в моечной баниИсточник stroypomochnik.ru

  • Протекающий. Подходит для парных помещений с основанием на столбах или сваях. Пол из древесины устанавливается на лагах. Они закреплены на опорах фундамента или по периметру нижнего венца сруба бани. Сквозь расстояние между половицами вода стекает в нижний отсек. Отсюда попадает в систему водоотвода.
  • Сплошной. В этом случае пол смонтирован без зазоров. Как правило, это бетонная заливка, покрытая керамической плиткой. Сделать уклон пола в бане для слива можно как к центру, так и в один из углов помещения, где устанавливается жёлоб для слива. Водоотводный трап на первых этапах строительства заливается бетонной стяжкой. Такой пол можно сделать в парилках с ленточным типом фундамента.

Укладка пола в моечнойИсточник vladimiruzhegov.ru

В первых двух вариантах конструкция водоотвода состоит из 2 частей: резервуар для сбора отработанной жидкости и водоотводная труба. Снаружи система выглядит по-разному, это зависит от размеров бани, породы почвы и от того как на неё влияет атмосферная температура.

Как сделать слив бани под полом надо решить ещё на самых первых этапах её строительства. От этого зависит тип пола, заливка бетона, необходимо заложить коммуникации заранее, есть вода будет уходить на участок и т.д. Для небольших помещений, которые планируется эксплуатировать редко, подходит простой водоотвод. Здесь не требуется большая сливная яма, её можно расположить прямо под полом или неподалёку от парной.

Если семья большая, а баней предстоит пользоваться на постоянной основе не реже 2 раз в неделю – ставится полноценная канализационная система, оборудованная колодцем для слива с дренажом.

Вариант слива в душевой для баниИсточник handbuilder.ru

Плюсы и минусы


Строительство бани на опорах винтового типа пользуется заслуженной популярностью. Такие основания намного экономичнее обычных. При возведении бани опоры можно установить за 1-2 дня.

Монтировать опоры можно вдвоем, специальное оборудование не потребуется. Устанавливать сваи можно на участках любой сложности.

Возможно выполнить строительство на лесных полянах, между деревьями. Расчищать площадку и удалять кустарники не нужно.

Информация. Вынимать грунт, убирать строительный мусор, который остается после строительства обычного фундамента, из-под свайного основания не обязательно. Это значительно сэкономит силы.

Свайно-винтовой фундамент отлично подходит для строительства бани на почвах, водоносные слои которых находятся на высоком уровне. Также можно установить опоры на слабых грунтах. Винтовые сваи обеспечивают высокою степень устойчивости основания, ведь они, опускаясь вниз, достигают твердых слоев грунта.

Достоинством такого фундамента можно назвать то, что к бане на винтовых сваях всегда можно сделать пристройку, которая не будет «гулять» из-за того, что имеет отдельное основание.

Опоры винтового типа отличаются отличной несущей способностью. Стоит отметить, что при их установке грунт не изменяет свою структуру, только становится более плотным. Лопасти, которыми оборудованы сваи, равномерно распределяют нагрузку. Первыми их решили использовать советские инженеры. Такие элементы конструкции способствуют сопротивлению морозному пучению.

Внимание! Достоинством винтового фундамента является практически полное отсутствие усадки. Это означает, что возводить баню или любую другую постройку можно сразу после завершения установки опор

Строительством можно заниматься в любое время года. Основание получается долговечным, оно прослужит не менее 100 лет. Возможно выполнять установку бани на сваях под ключ около инженерных коммуникаций.

Достоинства такого типа фундамента неоспоримы, но технология имеет и ряд недостатков. Главным можно назвать то, что сваи выпускают из металла

Этот материал подвержен коррозии, поэтому важно выбрать компанию-производителя, которая при выпуске опор строго придерживается технологии изготовления

Важно! Если на участке каменистый грунт, обычные сваи для мягкой почвы не подойдут. Монтаж на скалистых участках возможен только с использованием спецоборудования, или специальных видов свай

Но это существенно увеличивает стоимость строительства.

Установив опоры винтового типа, можно возвести только постройку без подвала. Впоследствии его можно достроить, но его утепление потребует существенных финансовых вложений. Это приведет к тому, что стоимость свайного фундамента сравняется с ленточным.


Ниже Вы можете посмотреть видео о плюсах и минусах винтовых свай, и фундамента из них:

Как сделать гидрозатвор для канализации в бане

Наиболее простым в установке считается транцевый «мокрый» вариант затвора. Предварительно, до оборудования пола, необходимо проложить канализационную трубу 100 мм с поворотным уголком. Верхняя кромка уголка должна располагаться на 20 мм ниже уровня бетонной стяжки.

Входное отверстие закрывают пластиковой пробкой, в центре которой устанавливают гвоздь-сотку. После заливки стяжки гвоздь поможет правильно разметить на полу бани контуры будущего отверстия под оборудование стока воды.

После того как стяжка основания пола бани окончательно затвердела, необходимо выровнять отверстие, придать краям ровные округлые формы. Это можно сделать с помощью болгарки и диска по камню, диаметром 125 мм. Резать приходится не в радиальном направлении, а в осевом, то есть всей кромкой диска одновременно.

Далее остается лишь установить корпус гидрозатвора, колпак и внешнюю решетку слива.

Простейший вариант затвора с коленом можно изготовить из четырех пластиковых уголков, соединенных между собой в U-образную конструкцию. Единственно, что нужно будет сделать, — это проклеить уплотнительные манжеты санитарным герметиком, иначе конструкция очень быстро разъедется на две части.

Особенности внутридомовой системы

Внутренняя канализация должна обеспечивать водосток во всех банных помещениях, где есть источники воды, и отвод жидкости к наружной части

Особое внимание уделяется обеспечению стока с пола парилки и душа, слива с раковин и моек, выводу нечистот из туалета. Далее все стоки отдельных помещений могут объединяться в один отвод или иметь индивидуальные подключения

Внутренняя часть канализационной системы заканчивается в месте подключения к наружному водоотводу. Можно провести канализацию под фундаментом или вывести наружу через отверстия в цоколе или фундаменте. Первый вариант предпочтительнее, т. к. не ославляет конструкцию и помогает обойти зону промерзания. Однако он возможен только при достаточно глубоком уровне подземных вод.

Как отвести влагу в парной

Самое главное помещение в бане – парилка. Здесь на пол проливается вода при обливании тела и накапливается конденсат пара. Задача состоит в том, чтобы собрать и отвести всю влагу, не допуская ее скопление на поверхности или в подполье.

Для решения проблемы водоотвода используются такие варианты

СпособыОбустройство Плюсы
Проливной пол.Верхнее напольное покрытие выполняется из досок, закрепленных с зазором, через который вода легко стекает вниз. Под настилом делается бетонная стяжка с каналом (лотком) для сбора и отвода жидкости. Поверхность стяжки выполняется с уклоном в сторону канала, а он сам – с уклоном в сторону отводящей трубы.Это один из самых простых вариантов организации стока.
Более сложный метод предусматривает слив через отверстие.В этом случае бетонная поверхность делается с уклоном в направлении стока. В нем устанавливается трап с гидрозатвором. Под бетонной стяжкой укладывается наклонно канализационная труба, соединенная с наружной отводящей системой. Гидрозатвор позволяет защитить помещение от запаха из канализации. Вся система монтируется так, чтобы обеспечить самотек жидкости.Эта схема позволяет полностью устранить вероятность накопления воды в подполье и избежать неприятных запахов.

Сливные трапы в системе внутренней канализации играют важную роль. Лучше всего использовать стандартные, готовые устройства, которые могут иметь затворы сухого или мокрого типа. Сверху на них устанавливается решетка, предотвращающая попадание мусора в трубу и создающее привлекательный внешний вид.

Обустройство других помещений

Моечная (душевая) отличается тем, что здесь вода стекает ручьями, а потому пол, как правило, имеет водонепроницаемой покрытие (кафель, бетон). Система сбора воды аналогична рассмотренной конструкции, когда пол выполняется с уклоном в направлении сливного отверстия, в котором установлен трап с затвором. Канализационный вывод унитаза и раковин (моек) базируется на типовой конструкции, подобной той, которая используется в доме (квартире). На отводящей трубе устанавливается сифон, обеспечивающий гидрозатвор для защиты от запахов из канализации.

Для обустройства внутренней канализационной системы применяются стандартные металлические или пластиковые трубы. Для одного стока обычно используется труба диаметром 50 мм, а для общего отвода под полом – диаметром 110 мм. Соединить их между собой позволяют переходники 50 на 110 мм и муфты-тройники для бокового отвода.

Специфика монтажа внутренней канализации

Подпольная отводящая система внутри строения выполняется на стадии возведения банного фундамента. Возможна установка труб с выводами на отводящие трапы.

Монтаж проводится в следующем порядке.

  1. Подготовка траншеи для трубы с подкопом под ленту фундамента.
  2. Засыпка подушки из песка и щебня толщиной не менее 20 см с формированием нужного уклона.
  3. Установка и соединение труб с выводом наружу под фундаментом. Если предусмотрено прохождение трубы через него, то в бетоне заранее формируется соответствующее отверстие.
  4. Утепление труб и засыпка грунтом с надежной фиксацией их в нужном положении.
  5. Заливка бетонной стяжки с формированием уклона в сторону стока.
  6. Установка трапа с гидрозатвором. Решетка трапа должна быть установлено строго по уровню напольного покрытия. Ступенька не допускается.

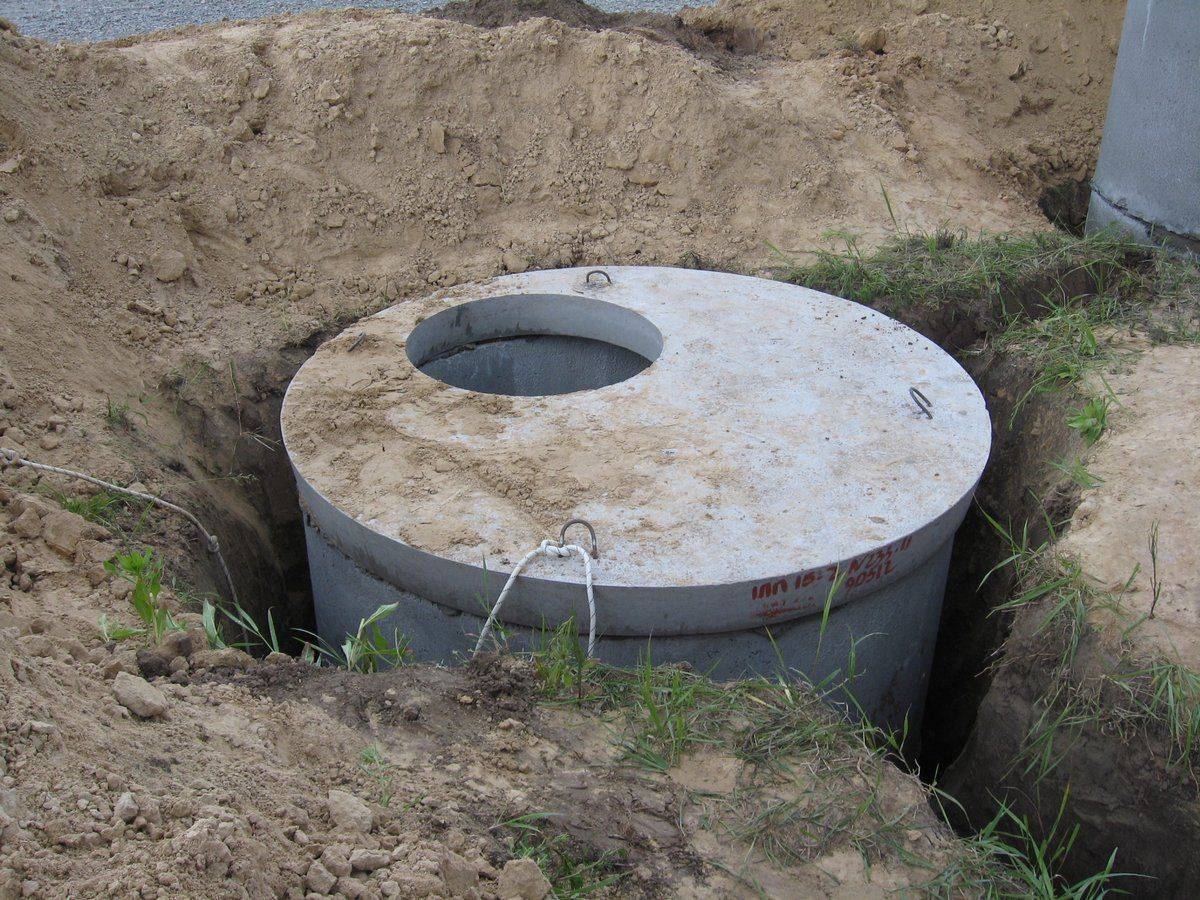

Фильтрационный колодец: очищаем стоки лучше

Такие колодцы обеспечат неплохую очистку воды, а располагают их дальше от бани — расстояние может быть от 3 до 5 м. Этапы работы следующие:

  • яма копается так же, как и в предыдущем случае, а диаметр зависит от железобетонных колец, которые будут служить его стенами;
  • устанавливаются кольца, при желании можно сделать опалубку и залить бетонный раствор;
  • дно устилается смесью песка и щебня, или керамзитом, слой материала — минимум 30 см.
  • точно так же выкапывается траншея, следует укладка труб, глубина должна быть ниже уровня промерзания почвы на 60-70 см. Альтернативой же может стать утепление труб.

Данный способ имеет свои требования:

  1. Трубы должны иметь диаметр не менее 50 мм, и не могут сильно изгибаться.
  2. Использовать можно только канализационные трубы.
  3. Готовый колодец следует накрыть крышкой, в которой необходимо сделать вентиляционное отверстие.

Таким системам требуется периодическая очистка, так как мыльная вода способна забить грунт.
