Состав канализационной системы

                Устройство сети включает в себя две основные части:

  • внутренняя. Представляет собой все трубы, сливные элементы и гидрозатвор, расположенные под стенами бани;
  • наружная. Это система труб или открытых лотков, обеспечивающая транспортировку стоков в точку сброса.

Как правило, воду в бане сливают
прямо на пол. В центре устанавливают специальный элемент — трап. Это род
приемной воронки с сифоном. Он образует гидрозатвор для канализации в бане, исключающим
появление в помещении дурных запахов. Трап соединяется с канализационной
трубой, которая выходит за пределы постройки и соединяется с наружным участком
системы. Это может быть штатный переход одного трубопровода в другой, или слив
воды в открытый лоток. Завершающим элементом является приемный резервуар или
магистральная канализационная линия.

Для организации отведения стоков
иногда устраивают специальное углубление — приямок. Он нужен, если из-за
низкой высоты пола нет
возможности разместить элементы слива. Такая ситуация часто возникает при
сборке канализации в уже использующихся банях. Пол разбирают, делают
углубление, в котором свободно располагаются трап и пластиковый лоток канализации в бане. Если
высоты пола над уровнем грунта хватает, приямок не делают. Как правило, для
размещения элементов достаточно 20-30 см.

Основные типы сливных ям

Обустройство любой сливной ямы – это довольно трудоемкий процесс, так как котлован придется, скорее всего, выкапывать вручную. Вместе с тем, такое гидротехническое сооружение не отличается большой сложности конструкции, поэтому его сможет соорудить и оборудовать любой собственник участка самостоятельно, даже не привлекая помощников, конечно же, если будет достаточно сил для землеройных работ.

Сливные ямы можно разделить на три основных типа – это герметичная емкость, яма, обладающая дренажной способностью, и септик, состоящий из нескольких камер.

Для начала разберемся, что из себя в принципе представляет каждая из разновидностей.

Герметичная сливная яма чаще всего обустраивается на участках строительства с неглубоко залегающими грунтовыми водоносными слоями. Ее чаще называют выгребной, то есть требующей периодического опорожнения от собравшихся объемов грязной воды.

Для ее постройки выкапывается котлован, в который устанавливается емкость, обладающая достаточно большим объемом. В ней и будут собираться сточные воды. По мере заполнения емкости до определённой критической отметки, отходы откачиваются ассенизационной машиной.

При наличии полностью изолированной от внешней среды выгребной ямы придется очень часто пользоваться услугами ассенизационной техники

Этот вариант – экологически чистый, так как в грунт и грунтовые воды не попадает вообще никаких загрязнений и химических моющих растворов, которые способны негативно сказываться на состоянии плодородной почвы на участке, а также оказывать негативное воздействие на высоко расположенные грунтовые водоносные слои. Однако, подобный вариант не отличается удобством и экономичностью, так как придётся постоянно отслеживать уровень заполнения емкости и достаточно часто вызывать специализированный автотранспорт, а такие услуги стоят недешево.

Цены на септики

септик

В дренажной сливной яме не создается герметично закрытого дна. В качестве него используется насыпной слой из фильтрующего строительного материала — чаще всего для этой цели выбирается щебенка или гравий.

Дно дренажной ямы засыпается слоем фильтрующего материала – щебенки или гравия

Кроме того, нередко и в стенках дренажной ямы на определенной высоте также проделываются отверстия, через которые вода будет впитываться в грунт. Подобный вариант отлично подходит для бани и является, пожалуй, самым простым в постройке, правда, если это позволяют особенности грунта на участке.

В любом из вариантов первая камера чаще всего имеет герметичное исполнение и служит для сбора, первичной фильтрации и очистки отходов – твердые составляющие оседают на дно, а жидкие осветляются, проходят цикл биологической очистки за счет действия аэробных микроорганизмов. Эта емкость связана со второй камерой специальной переливной трубой – осветленные жидкие отходы перетекают в следующий отсек, который уже организован по принципу дренажного колодца.  Вода проходит через дренаж, доочищается и впитывается в грунт.

Примерная схема устройства простейшего септика

Если планируется септик из трех емкостей, то дренажной делают третью камеру. Вторая же служит для окончательного оседания взвесей, более глубокой очистки воды за сет действия анаэробных микроорганизмов. И уже отсюда идет перелив очищенной жидкости в дренажный колодец.

Септик чаще всего обустраивается в том случае, когда в него предполагается сбор всего немалого объема жидких отходов как из жилого дома, так и из бани.

Способ со сливной трубой

В целом, этот способ похож на предыдущие и отличается только типом материалов и небольшими различиями в конструкции септика. Здесь важна более длинная протяженность трубы

При этом, саму трубу важно монтировать еще на этапе заливки фундамента с уклоном в сторону площади для постройки отстойника

Отстойник делается на основе бетонных колец, которые составляют стенки ямы. Дно в свою очередь не должно ничем перекрываться для лучшего впитывания отходов. Труба закладывается без углов и изгибов, причем диаметр трубы берется максимально возможный среди канализационных труб для бытовых стоков

При установке трубы важно её утеплить, так как при промерзании почвы вода в трубе может замерзнуть и деформировать пластик, в лучшем случае

Куда будет сливаться жидкость?

Котлованы для слива жидкости бывают разных видов, каждый из которых имеет определенные особенности.

Выгребная яма

Самый простой вариант котлована под слив жидкости. Чаще выгребная яма находится за пределами бани. Яму можно вырыть самостоятельно. Стенки рекомендуется усилить кольцами из бетона или другого прочного материала. На дне ямы должен быть расположен фильтрующий слой из природных материалов. Дополнительно можно засыпать слой из мелкого щебня, битого кирпича, обломков бетона.

Если фильтрующий слой слишком плотный, скапливающуюся воду из ямы нужно откачивать с помощью специального оборудования.

Канализация

Этот вариант слива жидкости актуален, если рядом с баней проходит центральная система канализации. Конструкцию оттока нужно подключить к трубе по которой стекают нечистоты с других домов. Для подключения слива к общей канализации нужно обратиться к местной администрации, согласовать работу.

Специальный резервуар

Современный вариант резервуаров для слива жидкости из бани — септик. Виды:

  1. Однокамерный — простая конструкция с одной емкостью для слива воды. Она может иметь встроенный фильтр, через которых жидкость уходит в почву или быть закрытой. Второй вариант неудобен, поскольку нужно периодически осушать камеру от накопившейся воды. Главный недостаток — загрязнение почвы мылом, различными химическими веществами.
  2. Двухкамерный — сложная конструкция с двумя емкостями. В первой содержатся специальные бактерии, которые постепенно растворяют грязь, мусор, частицы кожи, химические вещества. После заполнения первой камеры она попадает во вторую, где проходит через систему фильтров. В почву выводится чистая вода.

Септик можно собрать самостоятельно, но это дорого.

Автономная канализация с колодцем-отстойником

Первый и самый трудоемкий способ — фильтрующий колодец-отстойник на основе автономной канализации. Здесь система состоит из двух резервуаров, желательно из пластика. Первый резервуар фильтрует стоки от крупнодисперсных частиц простым сетчатым фильтром, обустроенным в емкости. Второй резервуар проводит вторую степень очистки сточных вод перед отправкой их в сточную яму. Но для любого варианта стока с канализацией необходима специальная конструкция пола в бане.

Вся суть такого пола заключается в наклоне к центру комнаты еще на начальной стадии строительства. В центре пола монтируется фитинг, который вплотную прилегает к разъему в полу, плотно обработанный герметиком вокруг места монтажа. Воронка фитинга выбирается в пределах 5 см, с небольшими отклонениями. Сточные трубы из всех комнат, если и несколько, соединяются разветвителем. Но стоит знать, что строительство выгребной ямы целесообразно только в случае глубинного залегания грунтовых вод, не менее 4-5 м глубиной. В противном случае Ваша яма будет затоплена круглый год и запахи гнилостных бактерий из нее будут преследовать до каждой последующей очистки. Если же условия для сточной ямы благоприятные, то вторым пунктом в расчете стока будет определение объема ямы по нескольким критериям: количеству человек в бане, частоте использования и затратам воды.

Далее, когда проект слива уже готов, рассчитывается местоположение ямы: оно должно быть не дальше 2х метров от бани. Если расположить слив слишком близко, то появится вероятность проникания водя в фундамент. Если же слишком далеко, то не получится сделать достаточный уклон для стекания воды естественным путем.

Закладывая фундамент Вы скорее всего уже ознакомились с типом грунта на участке и его свойствами

При создании сливной ямы важно понимать физические свойства земли, так как учитывая это будут выбираться сопутствующие меры по укреплению каркаса ямы. Впрочем, если грунт не рыхлый и не осыпается, то укреплять ничего не придется

Но чрезмерно плотный глинистый грунт тоже имеет недостаток в случае обустройства слива — он плохо впитывает. Иногда на участках попадается удачное сочетание достаточно плотного грунта с хорошими абсорбирующими свойствами. Тогда работа с ямой ограничится тем, что ее нужно будет просто вырыть и обустроить фильтрацию по одному из описанных способов. Но такие условия бывают весьма нечасто. Чаще всего грунт осыпается и приходится прибегнуть к укреплению границ ямы. Для укрепления зачастую используют кирпичную кладку с зазорами для впитывания воды, или дикий камень (любой водостойкий материал). Самый простой вариант — использование большого пластикового резервуара с множеством отверстий в качестве внутреннего каркаса ямы.

Важно также выбрать оптимальный размер для отверстий в резервуаре. Оптимальной формой для резервуара в данном случае является обтекаемая цилиндрическая, так как она наилучшим способом держит создаваемое водой давление

Также необходимо обеспечить яму тяжелым перекрытием из бетона или железа.

Когда резервуар готов, на дно ямы засыпается фильтрационный материал (битый кирпич или щебень), а после покрывается слоем песка. Сточные трубы, соединенные ранее под полом бани в одну, отводятся под уклоном к яме. Причем оптимальный уклон, необходимый для быстрого стекания варьируется в пределах 1 см на 1 метр трубопровода.

Правила обустройства сливной ямы

Рекомендуется сделать септик из двух емкостей

Перед тем как построить сливную яму для бани своими руками, следует учесть, что выгреб может быть герметичным или пропускать влагу в почву. Все зависит от материала стенок и дна.

Варианты сливных колодцев:

  • Кирпичный. Стены монтируют красным кирпичом, при этом делают сплошную кладку или ставят камни с промежутками. Используют сплошное бетонирование дна или насыпают дренаж.
  • Из бетонных колец. Чаще такой колодец считают относительно герметичным вариантом, т. к. сборные элементы ставят на забетонированный низ. Но бетонные стенки в малых количествах пропускают воду, если их не изолировать от влаги.
  • Из пластиковой емкости. Эта модель является герметичной и накопительной, поэтому требует регулярной выкачки жидкости.

Делают колодцы из автомобильных покрышек, которые ставят одну на другую.

Преимущества и недостатки

Герметичная конструкция не загрязняет окружающее пространство, ею можно пользоваться при любой отметке поднятия почвенной влаги в период паводков и дождей. Пропускающая емкость позволяет экономить на выкачке стоков, но вода уходит под землю и наполняет окружающий грунт. Недостаток дренажного дна компенсируют удаленностью ямы от дома, дачи, скважины, огорода и сада.

Технология сооружения

Колодец для сточных вод из кирпича

Готовят участок, к месту сооружения ямы копают траншею с уклоном для расположения коллектора. Наклон делают 2-3 см на погонный метр, диаметр трубы безнапорной системы выбирают 100-120 мм.

Дальнейшая пошаговая инструкция:

  1. выкапывают яму требуемого размера;
  2. на дне насыпают слой щебня толщиной 25 – 30 см, или делают заливку бетона на высоту 10 – 15 см;
  3. стенки котлована изолируют от влаги и утепляют;
  4. на растворе кладут стены из керамического кирпича;
  5. трубу вмуровывают в кладку, стык изолируют от влаги.

Края ямы подсыпают грунтом, на верху делают крышку из металла, дерева, ставят сборную бетонную с отверстием. Трубу прокладывают в траншее по слою щебня толщиной 5 – 7 см.

Разновидности слива

Организовать сток воды можно тремя способами:

  • сброс в грунт – достаточно удобно в случае размещения постройки рядом с водоемом (как часто и делается). Однако при использовании в бане моющих средств такой вариант недопустим, стоки с химическими веществами нельзя сбрасывать в грунт напрямую, без очистки;
  • устройство септика на участке. Для бани, построенной рядом с жилым домом, сток из которого осуществляется в септик, это лучший вариант. Основная проблема – необходимо учитывать дополнительный объем канализационных вод сразу при покупке и установке септика, иначе он будет наполняться гораздо быстрее, чем это планировалось на стадии проектирования;
  • врезка в централизованную канализацию. Наиболее сложный вариант с точки зрения затрат труда и средств, зато он практически не ограничивает пользователей по составу сливных вод и их объему.

Выбор типа устройства зависит от нескольких важных факторов.

  1. характер постройки и ее расположение. Для бани, построенной в черте города, рядом с городскими централизованными коммуникациями, возможен только слив в централизованную канализацию или септик. В условиях плотной застройки сброс воды в грунт недопустим, поскольку может привести к разрушению почвы не только на собственном, но и на соседних участках, непредсказуемому подъему верхних грунтовых вод;
  2. конструкции фундамента. Для ленточных и плитных фундаментов, существующего подвала или подполья требуется сбор сточных вод в единый резервуар и отвод оттуда по трубе. Сброс жидкости непосредственно через пол в приямок или прямо в грунт возможен только при устройстве бани на столбчатом или свайно-винтовом фундаменте;
  3. типа грунтов. Для глинистых почв, тяжелых суглинков и других грунтов с высокой способностью к поглощению влаги сброс воды на поверхность почвы приведет к подмыванию фундамента, разрушению опор, затоплению подвалов и ухудшению состояния грунта на участке в целом.

Вывод: прямой сброс стоков из бани в грунт возможен в свайной постройке, стоящей на берегу водоема, при условии отказа от химических моющих средств и плотных, не склонных к размыванию грунтах. В остальных случаях необходимо организовывать сброс с помощью трубопровода в канализацию или септик.

Порядок сборки канализационной системы

                Создание
системы не представляет серьезной сложности и обычно делается своими силами.
Процесс состоит из нескольких этапов. Пошаговая инструкция:

  • создание проекта. Необходимо составить схему канализации, создать план участка в масштабе с указанием точки размещения дренажного колодца и линии прокладки траншей;
  • производство земляных работ. Выкапывается углубление под резервуар, траншеи и приямок (если он нужен);
  • сборка внутреннего участка и вывод трубы наружу;
  • сборка внешней части системы;
  • проверка работоспособности, засыпка пазух.

Не следует пренебрегать первым
пунктом. Когда создается канализация
в бане своими руками, схема позволяет продумать и решить многие вопросы
до начала непосредственных действий.

О всех преимуществах данного метода в видео ниже

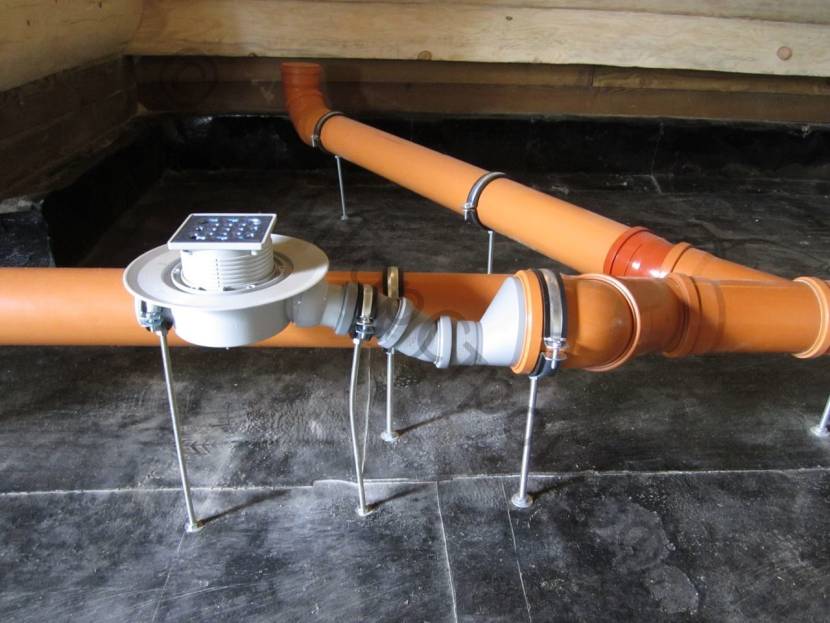

Внутренний участок

                 Сборка внутренней части системы производится
до момента укладки пола. Сначала определяют высоту установки трапа. Это
контрольная точка подъема сливной трубы. По ней проводят отметки,
соответствующие минимальному уровню настила. Если требуется несколько трапов,
сразу отмечаются точки их монтажа и проводятся соединительные трубы. Они объединяются в один общий
трубопровод, который сквозь отверстие в фундаменте выводится наружу — в
траншею или открытый сливной лоток. Заливка пола производится только после
фиксации трубопроводов в определенном положении.

Дренаж с приямком

                Приямок — это углубление, предназначенное для размещения выпускных деталей — сифона трапа, трубопроводов и доборных элементов. Обычно он используется в готовых постройках, где высота пола над грунтом слишком мала. Иногда в приямке размещают промежуточную накопительную емкость. Она служит хорошим дополнением к очистной системе, не способной быстро отдавать влагу в почву. По мере наполнения резервуара, вода поступает в общий трубопровод и выводится в дренажный колодец. Так снижается нагрузка на дренаж. Снижается скорость впитывания воды в грунт, производится первичная очистка стоков.

Типы канализации для бани

Перед тем как сделать канализацию для бани, определяют тип системы отвода нечистот. Если в постройке имеются помещения разного назначения, тогда в ней присутствуют все виды стоков. Несмотря на это, для их удаления создают единую канализационную сеть.

Безнапорная канализационная сеть

В системе, по которой стоки перемещаются самотёком благодаря воздействию гравитации, все трубы располагаются под уклоном. Оптимальная его величина равна 2-3°. При меньшем уклоне часть нечистот будет оставаться в системе. Поэтому в ней может возникнуть засор. Если уклон превышает 3°, тогда жидкость будет быстро перемещаться по трубам и не успеет вынести все твёрдые фракции стоков.


Трубопроводная система безнапорной канализации всегда создаётся под уклономИсточник domgorstroy.ru

При устройстве безнапорной канализационной сети всегда монтируют фановый стояк. Он выполняет функцию вентиляции. Устраивается безнапорная система отвода нечистот обычно на участках, где отсутствуют существенные возвышения в виде холмов и так далее. В противном случае приходится выполнять большой объем земляных работ.

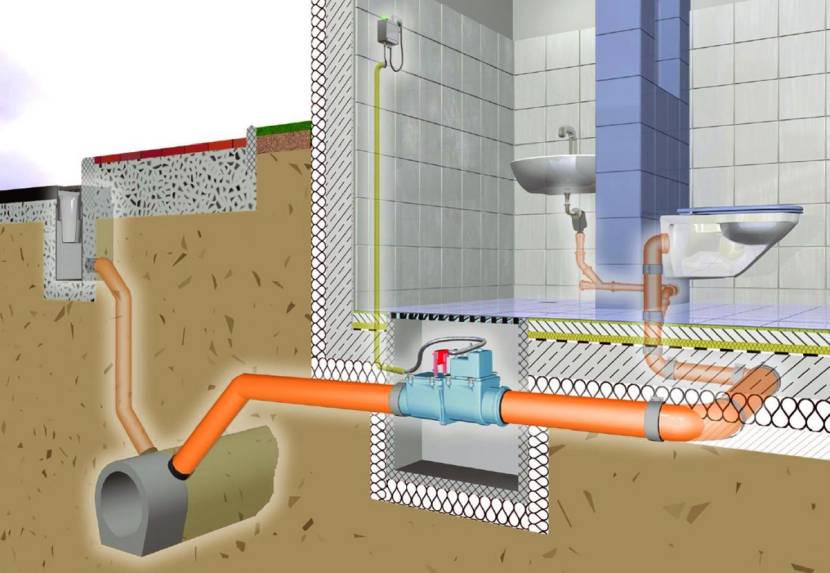

Напорная канализационная сеть

Такая канализация устраивается, если отсутствует возможность прокладки труб под уклоном в одной плоскости. Причиной этому могут служить особенности местности и/или постройки. Во время создания напорной системы применяют поверхностные и погружные фекальные насосы. Вместо них используют маломощные специальные насосные станции. Обычно их монтируют возле сантехнических приборов.

Канализация напорного типа часто устраивается для банных помещений, расположенных ниже уровня земли. При этом такая система меньше засоряется из-за принудительного движения жидкости.


Напорная канализация со специальным насосомИсточник ghard.ru

Врезная канализация

Канализационную систему бани при наличии возможности не редко подключают к уже действующей сети отвода нечистот, которая может быть автономной или централизованной инженерной коммуникацией. Во втором случае нужно получить специальное разрешение. При этом все работы будут выполнять специалисты организации, которая обслуживает централизованную канализацию.

Общие правила обустройства водоотвода

Чтобы влага не портила доски, в бане необходимо организовать отвод воды

Для изготовления пола используют бетон и древесину. В первом случае делают уклон и канализацию, которая выводит стоки в яму.

Для дощатого пола есть два варианта:

  • Протекающий пол. Доски располагают с промежутками или делают отверстия в настиле. Жидкость свободно стекает в грунт. Разновидностью является устройство глиняного замка (слой щебня и глины с наклоном) под полом или дренажа из песка и щебня.
  • Не протекающее покрытие. Ставят доски вплотную с наклоном, при этом в пониженной части есть приемная чаша для сбора и перенаправления потока в яму или отстойник.

Рекомендации

Советы по эксплуатации водоотвода в бане:

Нужно регулярно очищать сливной трубопровод от мусора. Для этого можно использовать специальные приспособления или химические вещества

При выборе второго варианта, важно выбирать химикаты, которые не смогут разрушить трубопровод.
Хотя бы раз за месяц следует проверять насколько заполнен сливной колодец. Если он переполнен, необходимо заказать машину для откачки жидкости.
Раз в 12 лет траншеи необходимо раскапывать, менять под ними песчаную подушку, проверять целостность соединений

Любые поврежденные элементы трубопровода заменять на новые.

Если жидкость начала медленно стекать, скапливаться на полу, нужно внимательно осмотреть сливное отверстие на наличие засоров. Можно закрепить два вида сливных решеток. Одну для скопления крупного мусора, вторую для мелких отходов.

Слив в бане — обязательный элемент. Он нужен, чтобы при проведении банных процедур из помещений выводились остатки жидкости. Для обустройства слива нужно собрать трубопровод, установить сливную решетку с отверстием, выкопать дренажный колодец.

Дренажный колодец

Такой способ обустройства отвода воды подходит для грунта, в котором подземные воду пролегают глубоко. Этапы постройки дренажного колодца:

  1. На расстоянии в 1.5-2 м от постройки выкапывается яма. Её глубина должна быть на полметра ниже от уровня промерзания почвы. Ширина углубления составляет 1 м в диаметре.
  2. Дно устилается фильтрационным сырьём: керамзит, щебень.
  3. Стенки колодца обустраиваются металлическим баком без дна или старыми шинами, чтобы избежать засорения ёмкости.
  4. Моечная бани с резервуаром соединяется трубой, которая укладывается в траншеи, выкопанные под небольшим углом.
  5. Далее колодец накрывается крышкой и сверху утрамбовывается землёй.

Как сделать слив на участке с глинистой почвой

Если грунт на участке не пропускает воду, горизонтальной подушкой не отделаешься. В случае если глина залегает пластами, нужно вырыть яму до впитывающего грунта, и затем установить бочку или соорудить септик другой конструкции. Но глина – это еще и пучнистый грунт. Это значит, что при  размерзании весной, бочка или другая конструкция будет вытолкнута наверх или разрушена. Если в основе сточной ямы железная бочка, ее можно закрепить, отогнув наружу нижний край и завалив его крупными камнями по периметру.

Если же грунт полностью глинистый, стоит подумать об организации колодца  в доступном для ассенизаторской машины месте, или сделать более сложную конструкцию. Вырыть и заполнить сточную яму, от которой в сторону (на 2-3 метра) вывести еще одну трубу. Эту трубу уложить на горизонтальную фильтрующую подушку (как ее сделать смотрите выше).

Правила обустройства дренажного колодца

Пластиковую емкость необходимо утеплить, чтобы вода зимой не замерзала

Сооружения бывают смотровыми, водоприемными и фильтрационными. Первую и вторую разновидность иногда совмещают, ставят на пересечении труб или поворотах. Их время от времени чистят, а если нет дальнейшего слива, выбирают воду. Такие колодцы используют при простейшем слива с использованием глиняного наклонного замка и приемной воронки.

Фильтрационные колодцы для устройства не используют, чтобы сделать слив в бане. Чаще предусматривают колодцы с дренажным дном сечением 1,0 х 1,0 м. Глубину ямы делают ниже точки промерзания земли или выше, но стенки утепляют пенопластом.

Плюсы и минусы

Для обустройства применяют готовые емкости из пластика, бетонные кольца разного диаметра. Технология упрощает строительство и ускоряет сроки возведения. Преимуществом штучных конструкций является небольшой вес, возможность установить множество вводов и выводов.

Монтаж такой емкости может сделать владелец бани собственноручно, без привлечения специалистов. Пластиковые емкости обеспечивают экологическую чистоту вокруг, при этом присутствует возможность замены и перестановки бочки или отдельных труб.

Недостаток в том, что готовые емкости отличаются дороговизной.

Самостоятельно строительство дренажного колодца

Выкапывают яму по габаритам будущего дренажного устройства. Приобретенную трубу обрезают болгаркой на нужную высоту.

Дальнейшее руководство:

  1. от верха конструкции отступают 0,5 м и вырезают отверстие по диаметру входного коллектора, прибавив 1,0 см для уплотнителей;
  2. устанавливают резиновые прокладки;
  3. дно колодца заливают бетоном на толщину 7-9 см;
  4. низ пластиковой емкости фиксируют битумной мастикой;
  5. вставляют отводы труб.

Промежуток между стенками и грунтом заполняют смесью гравия и песка. Верх накрывают люком. Иногда приобретают готовое дно из пластика, чтобы не бетонировать.
