Освещение в бане

Особенности электросети освещения в бане

Баня сама по себе является достаточно сложным помещением для обустройства надежной и безопасной электросети, которая должна отвечать требованиям:

• Обеспечения требуемой мощности, хотя если необходимо только освещение, суммарная его мощность будет невелика.
• Пожаробезопасности. Все материалы электросети, начиная от кабелей, монтажной фурнитуры и заканчивая выключателями, розетками и светильниками должны быть изготовлены из негорючих и неподдерживающих горение материалов.
• Качества изоляции, которое особенно критично из-за повышенной влажности, особенно в парилке.
• Брызгозащищенности. Все осветительные приборы, непосредственно подключенные к электросети в парилке, душевой, бассейне должны быть рассчитаны на безопасную эксплуатацию при возможном попадании брызг воды.

Как правило, проводку в деревянных банях делают наружной под старину на керамических изоляторах или используют негорючие кабель каналы. При прокладке скрытой проводки под обшивкой или под штукатуркой в сауне или душевой согласно ПУЭ 7 рекомендуют использовать кабель в двойной изоляции, поверхностный слой, которой выдерживает рабочую температуру до 170 градусов. Использование пластиковых гофров под скрытую проводку в бане крайне нежелательно из-за быстрого старения пластика в условиях резких изменений температуры и влажности. Металлические трубы и гофры запрещены к использованию в душевых и саунах.

Максимальное внимание выполнению этих требований необходимо уделить при проектировании и установке освещения в парилке, где условия эксплуатации электроприборов самые сложные

Виды проводов для бани

1. Для соединения помещения с магистральным проводом используют СИП (самонесущий изолированный провод). Такой кабель обладает рядом достоинств:

• этот вид провода исключает возможность короткого замыкания из-за невозможности их схлестывания;
• такая проводка не подвергается обледенению в зимнее время года;
• существенным плюсом является наличие атмосферостойкого покрытия;
• совершенно прост при монтажных работах своими руками;
• его можно без ущерба для качества проводки расположить по фасадной поверхности строения;
• допустим совместный монтаж с кабелями низкого либо высокого напряжения на одних и тех же опорах;
• долговечностью, свыше двух десятков лет.

1. К недостаткам СИП относятся:

• высокая стоимость материала;
• отсутствие иногда необходимой гибкости;
• монтаж электрики под землей таким методом требует обязательного использования бронированного силового кабеля с медными жилами.

Утройство электропроводки внутри бани

Монтаж электрики в бане всегда осуществляется по низу стены, а провода вводятся в розетки снизу или сбоку.
В парилку электропровод подводится непосредственно к месту установки светильника.
Все электрические приборы должны иметь заземление, которое производится с использованием трехжильного кабеля

Две его жилы должны быть подсоединены к фазе и нулю, а оставшаяся, заземлиться посредством подключения к арматуре или домовому щиту.
Каждая розетка в бане должна иметь индивидуальный дифференциальный автоматический выключатель, а в парилке важно установить УЗО, срабатывающее непосредственно на силу тока более 10 мА.
Проводка в парилке обязательно должны быть цельной, поэтому использовать искусственно соединенные или срощенные куски проводов – недопустимо.
Щиток по стандартам должен быть установлен подальше от парилки.
Каждый провод от всех установочных элементов соединяют только на щитке.

Устройство электропроводки снаружи

1. С улицы электропроводку к бане обычно подводят двумя способами либо по воздуху, либо в земле.
2. Воздушное освещение в баню проводится над поверхностью земли. Высота такого подвешивания обычно регламентируется следующими правилами:

• над дорогами, вернее, их проезжей частью, проводка подвешивается на высоте около 6 м над уровнем земли;
• над пешеходными дорожками провода располагают не ниже чем на 3,5 м. А к самой парилке кабеля подводятся на высоте не менее 2,75 м от земли;
• если расстояние от бани до магистрального кабеля превышает 25 м, обязательно нужно устанавливать промежуточную опору.

1. Монтаж электропроводки к дому должен обязательно быть согласован с обслуживающим отделом энергосбыта, поскольку самовольное подсоединение будет иметь множество претензий от уполномоченных работников этой организации и соответствующие последствия.
2. Если у вас однофазный подвод СИП, тогда достаточно всего двух жил, а при трехфазном – четырех.
3. При использовании стандартных устройств для зажима СИПа, зачистку жил можно не производить. Количество же зажимов обязательно должно соответствовать количеству их в кабеле.
4. Кабель по стене укладывается с использованием пластикового короба либо в гофротрубы. А на наружную стену он обычно закрепляется анкерным зажимом.
5. Электрические провода доводятся непосредственно до стены дома, на которую будет устанавливаться управляющий автомат. Щиток может быть как двух-, так и четырехполюсным, все будет зависеть от количества активных фаз.
6. СИП доводится до автомата, а уже внутрь строения бани прокладывается другой кабель, специально предназначенный для внутренней разводки.

Варианты размещения

Как уже упоминалось ранее, существует довольно большое количество различных светильников, подходящих для установки в банях и саунах. Но у каждого помещения есть свои различия, соответственно и освещение к ним подбираются соответствующих параметров:

В парной

Для того чтобы установить светильник в парилку, необходимо сначала тщательно подойти к его выбору. Все дело в том, что это, можно сказать, главное помещение в бане, оно насыщено паром, влагой и горячим воздухом. Все эти факторы влияют на подбор светильника, далеко не каждая модель отвечает таким характеристикам. К тому же слишком яркое и контрастное освещение также не говорит в пользу определенных типов ламп, для святая святых бани необходим мягкий свет, помогающий расслабиться.

Так как парилка имеет свой особый микроклимат, установить светильник в ней можно только на самой верхней части стены или на стыках – в углах. Это происходит из-за того, что потолок и стены являются одними из самых не горячих поверхностей в парной, к тому же такое расположение можно назвать удобным, свет струится из-за спины и не напрягает глаза тех, кто отдыхает в бане. Можно установить оптоволоконные светильники, тогда освещение точно будет мягким и рассеянным, это поможет расслабиться.

Также можно выбрать и светодиодные лампы, они жаростойкие, имеют несколько режимов освещения и насыщенную цветовую гамму, с ними легко можно экономить электроэнергию, к тому же светодиоды имеют длительный срок эксплуатации. Но в любом случае лампы необходимо закрывать защитным каркасом или жаростойким плафоном, также для создания антуража и дополнительной защиты можно прикрыть свет деревянной решеткой с красивым оформлением.

Такие светильники выполняются из термостойкого материала, керамики или фарфора, корпус дополнительно укрепляют, делая его герметичным.

В моечной

В отличие от парилки, в моечной необходимо, наоборот, провести яркий и мощный свет, так как это помещение не предназначено для расслабления, оно необходимо для того, чтобы помыться после парной. Именно для этого свет в мойку устанавливают контрастный и резкий, но он по-прежнему не должен бить в лицо человеку, находящемуся в помещении.

Но здесь также необходимо быть осторожным, это помещение имеет источник влаги, нужно предохранять светильники и провода от случайного попадания на них воды. Выключатель следует расположить за пределами моечной, во избежание попадания туда воды, для этой же цели все светильники будут иметь защитные водонепроницаемые каркасы или плафоны.

В предбаннике

В предбаннике освещение можно сделать практическим любым, так как помещение не имеет особых перепадов температур и концентрации влаги. Классическим вариантом будет люстра в центре комнаты или же несколько светильников, которые крепятся на потолок. Свет от таких ламп получается яркий, но не режет глаза и в целом создает довольно комфортную атмосферу в помещении.

Также возможен вариант стилистического оформления предбанника в определённой манере, тогда светильники можно будет расположить на стене и выполнить их согласно общей концепции интерьера.

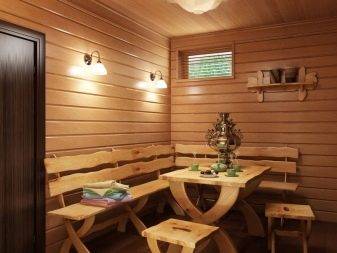

В комнате отдыха

В комнате отдыха так же, как и в предбаннике, есть определённый коэффициент влажности, поэтому устанавливая туда светильники, нужно быть уверенным в том, что класс защиты у них будет не менее 1. Лампы для таких комнат подойдут вполне обычные, от 75 до 100 Ватт, можно установить также обычные плафоны или же бра.

Виды электрической проводки в бане

Проводка в бане может быть открытой и закрытой, монтаж закрытой выполняется в коробках Бермана, для открытых используются обыкновенные внешние монтажные коробки.

Закрытая монтажная коробка (Бермана)

Эти коробки выпускаются различных размеров, с крышками, с дополнительными местами фиксации в стенах. В коробках Бермана не только делается разводка освещения, но и устанавливаются выключатели и розетки при скрытой проводке.

Инструкция по монтажу подрозетника в бане

Скрытая проводка монтируется под обивкой стен и потолков, кабели обязательно должны защищаться металлическими кожухами. Это могут быть трубы или металлические гофрированные гибкие шланги. Использовать пластик не рекомендуется – велика вероятность повреждения грызунами. Разводку кабелей под освещение бани для скрытой проводки следует начинать делать еще до финишной отделки стен и потолков. Одновременно с обшивкой вырезаются посадочные места под светильники, розетки, выключатели и монтажные коробки.

Проводка в гофре

Открытую проводку делать намного проще, освещение бани подключается к кабелям, проложенным по стенам. Кабели обязательно должны защищаться пластиковыми трубками, можно дополнительно закрывать проводку декоративными кожухами.

Материалы

На рынке представлены различные светильники, которые можно установить в сауну или баню и если модель уже выбрана, то нужно подумать о материале, из которого такой прибор будет изготовлен.

Набирает популярность освещение помещений при помощи гималайской соли. Она представляет собой материал, образовавшийся на дне высохшего порядка двухсот пятидесяти миллионов лет назад озера. Уникальная такая соль тем, что имеет в составе более 90 минералов, а при нагревании выделяет частицы, которые благоприятно влияют на здоровье человека.

Популярны и светильники из гималайской соли, но зачастую для бань она скорее выступает самостоятельным строительным элементом, стены из такой соли при нагревании помещения создают эффект морского побережья. Такие испарения способствуют профилактике и лечению бронхита и даже астмы, отрицательные ионы соли способствуют дезинфекции воздуха.

Любые изделия из гималайской соли выделяют ионы, однако, при определённых температурах – более 60 градусов по Цельсию, воздух будет более насыщен полезными веществами.

Именно по этой причине использование гималайской соли выгоднее для частной бани, которая не рассчитана на большой поток посетителей, в ней материал не сможет быстро отсыреть. Даже в обычной русской парной нужно хорошенько проветривать помещение после каждого применения, дожидаться высыхания стен, чтобы соль не потеряла своих свойств.

В целом оболочка, из которой изготавливается светильник, очень важна, так как имеет несколько основных функций: защита источника света от вредных воздействий, делает свет мягче путем рассеивания его, что придает уют парной. Всем этим критериям отвечает светильник, выполненный из дерева, у него есть неоспоримые преимущества:

• деревянный светильник будет отлично сочетаться с обстановкой парной, со стенами и потолком, так как зачастую они также сделаны из древесины;
• есть возможность, изготавливая такой светильник своими руками, наделить его интересной формой, выполнить с красивым орнаментом;
• вполне приятен на ощупь.

В зону отдыха можно также установить керамический светильник, то есть его основание будет выполнено из этого материала, устойчивого к температурам.

Как сделать светильник в баню своими руками

Изготовление системы освещения для парилки сауны — процесс достаточно творческий, поэтому нет каких-то жестких схем или ограничений, по которым выбирается дизайн, форма и общее устройство светильника. Но не стоит забывать, что система освещения планируется для комнаты, в которой температура воздуха и влажность может достигать в 80о и 90% соответственно. Поэтому, прежде чем браться делать своими руками светильник в парилку, уясним некоторые требования к конструкции:

• Наилучшим материалом для изготовления каркаса и абажура является липовая либо осиновая древесина. Подойдёт всё, что угодно, можно использовать лозу, профилированные планки, обрезки реек и вагонки, и даже ветки деревьев;
• Нельзя делать светильник для бани из пластика, окрашивать дерево нетермостойкими лаками и красками;
• Патрон под лампочку должен быть только керамическим, никакого эбонита или термостойкого пластика;
• В конструкции светильника для бани лучше всего предусмотреть защитный плафон;
• Наружный абажур, закрывающий источник света, может быть произвольной формы и размеров, но крепить на стену парилки нужно с помощью саморезов и гвоздей, либо любого другого механического крепежа, никакого клея и деревянных штифтов.

Совет! Если в конструкции используется обычная лампа накаливания, то на верхнюю кромку патрона рекомендуется наклеивать колечко из термостойкого силикона, которое будет уплотнять щель между стеклянной колбой и керамикой.

Примитивная доработка стандартного патрона позволяет избежать попадания микрокапелек воды в процессе мойки и уборки парилки и всего помещения бани.

В качестве основы для системы освещения в парилке лучше взять популярный «Linder», устойчивый к влаге и высокой температуре

Необходимые инструменты

Чем сложнее конструкция абажура и всего светильника, тем больше инструментов и приспособлений потребуется для его изготовления. Несложный, но при этом достаточно симпатичный и удобный вариант деревянного бра на стену парилки можно изготовить с помощью простейшего набора инструментов:

• Комплект чертежных лекал, линейки, копиры, – любые разметочные приспособления, помогающие перенести контуры с чертежа на деревянные доски и планки;
• Электродрель ручная или станочная;
• Электроточило с обдирочным и полировальным кругом;
• Ручная ножовка по дереву с мелким зубом;
• Набор наждачной бумаги с различным размером зерна;
• Молоток и обойные гвозди.

В некоторых случаях приходится изготавливать дополнительные приспособления и фиксирующие рамки, на которых можно собрать и сбить корпус абажура и несущей рамки. Поэтому, планируя изготовить светильник в парную своими руками, необходимо как минимум продумать этапы его сборки и, по возможности, заранее подготовить необходимые приспособления, как минимум, струбцину, скотч и стальную или медную проволоку.

Светильник «Harvia» используют для бани и парилок, лучший вариант под абажуры корзиночного типа

Материалы для изготовления светильников

Понятно, что основным материалом, из которого изготавливают системы освещения для бани, была и остаётся древесина наиболее стойких к влаге и высокой температуре пород. За исключением, возможно, красного кедра, сандала, ясеня, текстура и рисунок волокон остальных пород древесины не отличается особой выразительностью или красотой. Даже осина или липа выглядят не очень интересно.

Исключение составляет текстура лиственницы, но использовать хвойную вагонку для изготовления светильника для бани своими руками из дерева возможно только для вспомогательных помещений, например, предбанника или комнаты отдыха. В парилке лиственницу лучше не использовать, или же, перед тем как пытаться сделать корпус заготовки, нужно подвергнуть отбеливанию и удалению смолы смесью спирта и ацетона, затем водным раствором аммиака.

Универсальный вариант абажура для любого помещения бани

Совет! Если кому-то нравится терпкий насыщенный запах хвои, то лучше всего попытаться изготовить корпус из веток можжевельника.

Устройство освещения в бане: установка светильников

Установку светильников бане производят в несколько этапов.

1. Перед тем как самостоятельно сделать освещение в бане, на основании потолка или стены делают разметку мест расположения светильников и вывода проводов, помечая их крестиком или кружком.

Если задумано поместить светильник в центре потолка, на полу отмечают точку пересечения диагоналей и с помощью отвеса переносят искомую точку на потолок. До того как правильно сделать освещение в бане из нескольких светильников, надо рассчитать расстояние. Крайние светильники располагают от боковых стен на расстоянии, равном половине расстояния между осветительными приборами внутри самого ряда (например, чтобы расположить 3 светильника, можно воспользоваться такой формулой: В/4 : В/2 : В/4, где величина В — длина стены).

2. Подводят электропитание при помощи трехжильного провода, помещенного в защитную гофру. Электрическую трассу прокладывают немного в стороне от врезных светильников, иначе провода будут перегреваться и оплавляться в процессе эксплуатации.

За каркасами и обрешетками кабель к основе крепят при помощи специальных клипс.

Если требуется смонтировать группу врезных светильников, провод укладывают шлейфом с петлями. Для установки накладных светильников, оснащенных небольшими монтажными колпаками, используют одиночные провода, проходящие от распределительной коробки: они в меньшей степени повредят обшивку в точке выхода и дадут возможность зафиксировать даже маленькую монтажную пластину.

3. До начала отделочных работ проверяют разводку с помощью патрона с лампой и куска провода, так как простой тестер — отвертка покажет только фазу, а бывают ведь и «потери» нуля. Тестером проверяют, когда требуется, чтобы выключатель разрывал фазу, а не ноль. Если все хорошо, зачищенные концы тщательно изолируют.

4. После обшивки стен и потолка вырезают отверстия для встраиваемых светильников. Их диаметр указан в паспорте, приложенном к изделию. Но предварительно обязательно делают разметку и только потом вырезают отверстие с помощью дрели или шуруповерта с коронкой по дереву.

В предбаннике лучше укрепить люстру по центру потолка и несколько настенных светильников. Можно обустроить светодиодную подсветку около балок, под лавками, возле потолка: получится очень уютно, современно и оригинально.

5. При установке накладного светильника сначала фиксируют монтажную пластину или площадку: прикрепляют дюбелями к каркасу (отверстие для пластины не должно попадать на провод). Затем подключают питание на клеммник осветительного прибора, соблюдая полярность. Тело прибора надевают на проушины пластины и фиксируют светильник винтами.

6. Монтаж врезных светильников начинают с разрезания петли из провода, если она существует. Затем два образовавшихся конца присоединяют к керамическому патрону при помощи скруток, заводя под винты в клеммник, и сверху обматывают его изолентой.

7. Если светильники рассчитаны на лампы мощностью 12 Вт, в цепь подключают до первого светильника понижающий трансформатор нужной мощности (ее рассчитывают, суммируя ватты всех потребителей одной группы). Трансформатор укладывают внутрь каркаса около отверстия, прорезанного для светильника: это позволит быстро произвести его замену, когда он вдруг выйдет из строя.

8. Прежде чем окончательно установить светильник, вкручивают в него лампу и проверяют, загорается ли она. Монтировать приборы лучше без ламп.

9. Когда врезные светильники смонтированы, их расставляют в одну линию, поскольку на отверстиях имеется значительный люфт — перепад около 1 см. Потом аккуратно вкручивают лампы. Подключают светильник, надев чистые тряпичные перчатки, чтобы на колбах ламп не появились потожировые следы, а хромированные детали корпусов осветительных приборов не пришлось оттирать от оставшихся отпечатков пальцев.

Главное при устройстве освещения в бане — быть предельно аккуратным, особенно при вырезании отверстий, ведь неправильно или не в том месте проделанное отверстие способно испортить весь внешний вид помещения.

Обратите внимание на фото светильников в баню, смонтированных своими руками – если подходить к работе со знанием дела, самодельное освещение будет выглядеть не хуже профессионального

Особенности обустройства проводки в бане

• Подземным. Кабель прокладывается в специальном коробе под землей и проходит сквозь предварительно предусмотренные отверстия в фундаменте на уровне 50 см. Ширина труб входа в баню должна быть в два раза больше сечения кабеля. Это более надежный способ, однако обойдется он дороже.
• Воздушным. Провода тянутся на высоте от 2,75 метров и вводятся в сооружение через стену или кровлю. Для организации электроснабжения используют голый или самонесущий кабель. Последний считается более подходящим из-за своей надежности и долговечности. Стоимость СИП-провода существенно выше, чем голого.

Обратите внимание, что для каждого провода должна быть предусмотрена отдельная труба входа. Размещать ее в стене необходимо под уклоном для защиты от косого дождя

Также желательно вмонтировать в трубу изоляционные пробки из фарфора: изнутри — втулку, снаружи — воронку.

Нормативные требования к проводке в банных помещениях

Свет в бане и парилке своими руками может провести любой человек. В банных помещениях на декоративные покрытия, предметы воздействует:

• температура;
• горячий пар;
• влага.

Предметы, изготовленные из некачественных материалов, без защиты быстро разрушатся.

Светильники для парилок, моечных должны иметь степень защиты IP-54. Расшифровка:

• IP — аббревиатура, указывающая на отметку международной защиты;
• 5 — стойкость к ударам, механическому воздействию;
• 4 — степень защищенности устройства от попадания влаги.

При выборе светильника для бани нужно учитывать ряд факторов:

1. Яркость осветительного прибора должна быть умеренной. Яркий свет не даст расслабиться, тусклый — начнет навевать сон.
2. Плафон должен быть герметичным, высокопрочным — выдерживать механическое воздействие, перепады температуры.
3. Корпус светильника не должен пропускать влагу, пар внутрь. Все плафоны должны быть плотно закрытыми. Если внутри установлена лампочка накаливания, при попадании влаги она лопнет.
4. Корпус, внутренние детали осветительных приборов должны быть устойчивыми к сильному нагреванию.

В парилке и моечной запрещено использовать лампы накаливания. При попадании капель влаги лампочка взорвется.
