Подключаем насосную станцию к скважине: информация из первых рук

Подключение насосной станции (двухтрубная схема)

На начальном этапе собирается эжектор, представляющий собой отдельный узел, изготовленный из чугуна, с тремя выходами для подключения трубопровода.

  1. Сначала монтируем на эжекторе (в его нижней части) фильтр-сетку, которая предохраняет насосное оборудование от выхода из строя при попадании мелких камней или песка из скважины или колодца.
  2. В верхней части эжекторного узла монтируется раструб из пластика, к которому присоединяется сгон с сечением 3,2 см. Возможно, вам придется монтировать одновременно несколько сгонов для того, чтобы выйти на сечение водопроводной трубы.
  3. На окончании сгона монтируем муфту, которая обеспечит переход на пластиковый трубопровод. Обычно такая муфта изготавливается из бронзы.

Схема подключения эжекторного узла

При соединении элементов обращайте особое внимание на герметичность соединений. Конечно, течь в колодце или в скважине не доставит вам эстетических неудобств, однако, забор воздуха в негерметичных соединениях может привести к нестабильности в работе системы и значительному снижению ее мощности

Резьбовые соединения уплотняются специальной пастой, фум-лентой, льняной обмоткой или резиновыми прокладками.

Обеспечение герметичности резьбовых соединений в водопроводе

При вводе труб водоснабжения в кессон или в другое место установки станции насосного оборудования, необходимо обеспечить их некоторый запас по длине. После вывода труб начинаем подключать станцию насосного оборудования к трубопроводам из скважины.

  1. На обсадной трубе пробуренной скважины устанавливаем оголовок.
  2. Выясняем глубину опускания труб в водную скважину. Для этого опускаем в пробуренную шахту любой твердый длинный предмет. Уровень размещения входного патрубка станции насосного оборудования должен отстоять от дна скважины примерно на метр, чтобы не засасывать песок, ил или камни со дна.
  3. Присоединяем к эжекторному узлу трубы из полиэтилена. Длина трубы должна быть равна сумме расстояния от устья скважины до насоса и глубины скважины (минус один метр).
  4. На оголовке скважины монтируем колено с поворотом на 90 градусов.
  5. Просовываем сквозь прямое колено пластиковые трубы, ведущие к эжекторному узлу (после окончания монтажа пространство между внутренней частью колена и трубопроводами можно заполнить монтажной пеной). В прямом колене трубы могут быть как изогнуты, так и соединены переходниками с углом поворота в 90 градусов.
  6. Опускаем эжекторное устройство на требуемую глубину. Выверить правильность глубины установки эжектора можно по отметке, которую мы ранее сделали на трубопроводе.
  7. Фиксируем на вершине обсадной трубы самодельный оголовок, который у нас состоит из колена трубы, повернутого под углом 90 градусов. Закрепить «оголовок» на обсадной трубе скважины можно специализированным скотчем для сантехники с армированием.

Самодельный оголовок для скважины

Выводим водопроводные трубы до дома. Возможно вам придется обеспечивать повороты. Вход водопроводных труб через фундамент должен быть расположен ниже линии промерзания грунта. Выведенные трубы подключаются к водному патрубку насоса в составе станции. Соединение трубопроводов производится при помощи гаечного или разводного ключа.

Фиксация резьбовых сантехнических соединений

На верхней части насоса в составе  станции оборудования обычно имеется заливное отверстие. Оно необходимо для того, чтобы перистальтический насос не запускался «насухую». Заливка воды осуществляется только при первоначальном пуске или при пуске после длительного простоя.

Заливная горловина в станции насосного оборудования

Перед пуском станции насосного оборудования проверьте показатели рабочего давления в гидроаккумуляторе. Обычно оно составляет 1,2 — 1,5 атмосферы. Увеличить показатели рабочего давления можно обычным автомобильным насосом. Для подкачки на аккумуляторах давления в системах водоснабжения имеется специальный ниппель.

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

  • Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
  • Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
  • Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
  • Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
  • После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

С чего начать сборку и установку водяной станции

После завершения обустройства скважины владелец дома получает технический паспорт. Здесь присутствуют характеристики источника – протяженность, расстояние до водоносного слоя, давление водяного столба, предполагаемый объем добываемой воды.

Эти данные используют при составлении схемы подключения насосной станции к скважине. Зная число точек забора и объема воды, можно вычислить требуемую производительность оборудования.

Не менее важными показателями считают давление воды в трубопроводе. С учетом имеющихся данных рассчитывают рабочие точки установки. Эта характеристика помогает правильно выбрать мощность насоса.

Видео инструкция по сборке насосной станции с погружённым насосом:

Инструкция по сборке водопроводной станции с поверхностным насосом:

Работа и особенности блока управления

Для полноценной эксплуатации станции необходимо ее управление. Устройство станции для домашнего водопровода заключается в следующем:

  • круглосуточно производится постоянный автоматический контроль давления в системе;
  • при его понижении ниже заданного предела незамедлительно включается насос и происходит наполнение системы водой, повышение давления;
  • при достижении давления выше установленного барьера срабатывает реле, которое выключает насос;
  • давление находится на одном уровне, пока не откроется кран потребления воды и оно начнет падать.

Для этого необходим манометр, который производит замеры давления. И реле давления, где устанавливаются нижний и верхний пределы.

Идеальное место для размещения насосной станции – где оно?

Специалисты рекомендуют устанавливать оборудование для водозабора в отдельно стоящей от дома постройке. Желательно, чтобы она находилась на некотором отдалении от жилища, так как при работе насос издает достаточно громкие звуки. Они могут мешать спать обитателям дома. Помещение для установки оборудования обязано быть сухим. Напомним, что агрегат работает от электричества. А значит, повышенная влажность оказывает на насос губительное воздействие. Обслуживать оборудование при таких условиях опасно для жизни.

Насосная станция в отведенном для нее месте

Станцию следует устанавливать на специальный постамент, сделанный из брусков древесины или из кирпичей. Допускается размещение агрегата и на прочное, хорошо выровненное основание из бетона. Под насос в обязательном порядке подкладывают подходящий по размерам коврик из резины. Он будет предохранять вас от возможных ударов током, а также гасить вибрации, возникающие при запуске и работе агрегата. Станцию, кроме того, нужно прикреплять к бетонному (кирпичному, деревянному) основанию. Для этих целей используются анкера. Их устанавливают в ножки насоса, которые изначально имеются в оборудовании всех производителей.

Основные параметры для выбора насоса

Итак, про высоту, на которую нужно поднимать воду, мы уже писали

На что еще нужно обратить внимание при выборе? Нам нужно точно знать, удаление скважины от дома, и объем перекачиваемой жидкости, который будет зависеть от общего объема водопроводной сети и максимально возможного расхода воды ежемоментно. Банальный пример: открываем кран, ближайший к точке входа в здание – получаем хороший напор, открываем второй — напор падает, причем на удаленной точке ток воды будет самым маленьким. Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя

Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя.

От чего зависит давление в системе? От мощности насоса и объема гидроаккумулятора – чем он больше, тем стабильнее среднее давление в водопроводе. Дело в том, что при включении насос не работает постоянно, так как ему требуется охлаждение, и при достижении рабочего давления он не должен продолжать его увеличивать. Система устроена таким образом, что он нагнетает воду в гидроаккумулятор, в котором установлен обратный клапан, не дающей воде стекать обратно при отключении насоса. Когда значение давления в баке достигнет установленного порога, насос останавливается. Если при этом продолжается водоразбор, оно постепенно упадет, достигая минимальной отметки, что является сигналом для повторного включения насоса.

То есть, чем меньше гидроаккумулятор, тем чаще насос вынужден включаться и отключаться, тем чаще давление будет то расти, то падать. Это приводит к ускоренному износу пусковой аппаратуры двигателя – в таком режиме насосы не служат долго. Поэтому, если вы планируете пользоваться водой из скважины постоянно, покупайте для насосной станции бак с большей емкостью.

При обустройстве скважины, в нее устанавливается обсадная труба, по которой вода поднимается вверх. Труба эта может быть разных диаметров, то есть у нее может отличаться пропускная способность. По сечению обсадной трубы тоже можно правильно подобрать оборудование для своего дома.

Вся необходимая информация будет в инструкции к покупаемому насосу. Также вы можете получить рекомендации от специалистов, которые бурят вам скважину. Они будут точно знать оптимальные рабочие параметры. Не будет лишним также сделать некоторый запас по мощности агрегата, чтобы давление в системе быстрее поднималось до комфортного порога, иначе вода будет постоянно вяло течь из крана.

Конструктивные особенности устройства

Прежде, чем проводить подключение насосной станции к колодцу, стоит хотя бы в общих чертах познакомиться с ее устройством. В число конструктивных элементов установки обязательно входят гидроаккумулятор, самовсасывающий насос, манометр, реле давления и соединительная арматура. Устройство насоса так же несложно, его составляют три основных детали: насосная часть, электродвигатель и эжектор, создающий дополнительное разрежение в трубопроводе, что позволяет увеличить напор воды.

Гидроаккумулятор, представляющий собой емкость с пластичной мембраной, снабженную пневмоклапаном для закачки воздуха. Оборудование необходимо для создания и поддержания давления в трубопроводе, что обеспечивает нормальный ток жидкости во всех точках водоразбора. Запас жидкости в баке дает возможность некоторое время пользоваться водой даже в случае отключения электроэнергии. Устройство оснащено манометром, позволяющим следить за уровнем давления в системе.

Каждая насосная станция оснащается обратным клапаном, что существенно повышает эксплуатационные характеристики и безопасность насоса. Кроме того оборудование имеет входной фильтр, предотвращающий загрязнение системы. Безусловным «плюсом» конструкции можно считать возможность самостоятельного демонтажа и очистки фильтра, что существенно экономит время и денежные средства владельца станции.

Схема устройства насосной станции. В число конструктивных элементов самой станции входят: 1 — гидроаккумулятор, 2 — самовсасывающий насос, 3 — реле давления, 4 — соединяющий штуцер и 5 — манометр

Функционирует система следующим образом. Насос закачивает воду в бак, как только он наполняется, реле отключает станцию, которая переходит в режим ожидания. В это время в точках водоразбора открываются краны, и вода поступает к потребителям. Как только давление опускается до минимального, реле включает насос и цикл повторяется. За охлаждение электродвигателя отвечает циркулирующая жидкость. Если он все же перегрелся, автоматика отключит его и вновь  включит только после того, как он достаточно остынет.

Принцип работы напорного оборудования

Установки эжекторного типа более мощные

Установленная на поверхности станция предназначена для подачи жидкости с источников на небольшой глубине: до 8–9 метров. Напорное оборудование не надо погружать в воду.

Работает поверхностный насос по такому принципу:

  1. Расширительный бак либо гидравлический аккумулятор, подсоединенный к насосу, за счет конструкции заполняется водой до установленного уровня.
  2. Автоматика выключает помпу после того, как жидкость дойдет до определенной отметки. Водозабор прекращается.
  3. При понижении уровня жидкости в накопителе автоматика включает насос, и он наполняет гидравлический аккумулятор.

Принцип действия основан на том, что в части всасывающего шланга, не опущенного в жидкость, создается разрежение. Вода поднимается по водоводу из-за различия показателей давления между его концами.

Монтаж самой установки не составляет трудностей. Для этого нужно лишь внимательно изучить приложенное руководство и соединить детали друг с другом. Схема монтажа на нужном месте и подключения к скважине сложнее.

Подготовка гидроаккумулятора

Гидробак можно установить в подвале доме, поскольку этот агрегат нагнетает давление в системе, подача воды может осуществляться даже из точек водозабора, находящихся выше отметки установки самого гидроаккумулятора.

Если показатель давления будет очень высоким, то это может вызвать очень частый запуск и остановку насоса, что в дальнейшем приведёт к его быстрому износу. Пониженное давление в воздушной камере вызовет перерастяжение груши с водой, из-за чего она быстро выйдет из строя.

Правила подготовки гидробака:

  1. Перед тем как производить закачивание воздуха в воздушную камеру гидроаккумулятора, необходимо убедиться, что резиновая груша пустая. Если в ней есть вода, её сливают, открыв нижний кран.
  2. После этого при помощи автомобильного насоса закачивают воздух в камеру. Давление измеряют тоже автомобильным манометром. Как правило, давление в гидробаке должно быть на 10% меньше нижнего показателя. Но поскольку мы ещё не настраивали систему и не делали первого запуска, регулировку давления делаем так:
  • для гидроаккумулятора вместительностью от 20 до 25 л давление должно находиться в пределах от 1,4 до 1,7 бар;
  • для накопительной ёмкости объёмом 50-100 л давление выставляется в пределах от 1,7 до 1,9 бар.

Что потребуется для самостоятельной сборки?

Первым делом подбирают насос. В этом случае все зависит от вида источника: для колодцев подойдет поверхностное устройство, для глубоких скважин — погружное оборудование.

Набор для работы

Остальные элементы:

  1. Гидроаккумулятор. Это своеобразный демпфер, который позволяет не «дергать» насос, регулирует процессы — накопление/расход воды.
  2. Блок автоматики. Самый простой вариант — реле с манометром. Модель, имеющая встроенный термометр, позволит следить за состоянием системы.
  3. Обратный клапан — обязательный элемент, предназначенный для предотвращения оттока воды при снижении давления или при остановке насоса.
  4. Фильтры. Изделие для тонкой очистки устанавливается на трубопровод за насосной станцией. Фильтр грубой очистки — перед главным агрегатом. Эти элементы (съемные или несъемные) могут входить с состав обратного клапана. Именно такие модели рекомендуют покупать.

Обязательные дополнительные элементы — шланги, фитинги, трубы. При самостоятельной сборке насосной станции для соединения всех компонентов в систему традиционно используют продукцию из двух материалов-конкурентов — из полипропилена или из полиэтилена. Для уплотнения соединений приобретают ФУМ-ленту, лен либо уплотнительную пасту (сантехнический герметик).

Главный «дуэт» и его особенности

Эта «связка» заслуживает того, чтобы на ней остановились и рассмотрели элементы подробнее. Насосную станцию можно собрать на любом агрегате — на поверхностном или погружном. Однако главное требование к любому прибору — достаточная мощность для подъема жидкости с глубины.

Насос и его характеристики

Этот пункт можно рассмотреть на примере поверхностного оборудования, которое будет находиться на гидроаккумуляторе. Например, в одном из помещений дома. Основным параметром, который нужно учитывать, является глубина всасывания, обозначаемая литерой «H». Находят ее по формуле:

H = (L/8) + h

L здесь — строго горизонтальное расстояние от насосной станции до источника воды, а h — дистанция от поверхности земли до зеркала воды.

Глубина всасывания — максимально возможная величина, расстояние, с которого насос сможет гарантированно поднимать воду. Чтобы не столкнуться с проблемами, агрегат надо приобретать хотя бы с небольшим запасом.

Выбор типа насоса зависит от источника. Скважина требует погружного насоса большой мощности. Колодец предлагает два варианта — либо глубинное оборудование, либо поверхностное. Но в последнем случае есть обязательное условие: расстояние от поверхности до зеркала воды не должно быть больше 8 м.

Насос в компании с гидроаккумулятором

При выборе накопительной емкости, в первую очередь, смотрят на ее объем. Чем он больше, тем лучше, так как запас всегда приветствуется. Чаще выбирают модели, рассчитанные на 25, 50, 100 или 200 л. Но в этом случае главное условие — соответствующая производительность насоса. Принято считать, что ориентироваться лучше на такие соотношения мощности насоса и объема гидроаккумулятора:

  • 0,5 кВт — для емкости до 25 л;
  • 1 кВт — до 50 л;
  • 1,5 кВт — до 100 л.

Кроме того, накопитель должен соответствовать параметрам насоса (давлению) и подходить блоку автоматики системы.

Выбор места для агрегата

Установить насосную станцию своими руками можно в одном из трёх мест:

  • в подвале частного дома;
  • в отдельной постройке;
  • в кессоне.

Если у вашего дома есть сухой вместительный отапливаемый подвал, то можно использовать одно из его помещений для монтажа насосной установки. Помещение необходимо хорошо утеплить и выполнить его звукоизоляцию. Станцию можно монтировать на подставке вдали от стен, чтобы защитить конструкции от вибрации.

Если площадь дома не позволяет выделить отдельное помещение для агрегата, можно соорудить утеплённую пристройку к дому или возвести отдельно стоящее сооружение. Конечно, это повлечёт за собой дополнительные расходы, но только так вы сможете правильно установить и защитить оборудование. Кстати, постройку лучше делать там, где проходят отопительные сети, чтобы обогревать и это сооружение.

Монтаж кессона выполняется вблизи от оголовка скважины. Этот вариант хорош тем, что размещение агрегата вдали от дома позволит защитить жильцов от шума во время его работы. Если вы будете устанавливать кессон своими руками, делайте это правильно – его дно и сама насосная станция должны располагаться ниже точки промерзания почвы. Для обеспечения бесперебойного водоснабжения даже зимой кессон необходимо тщательно утеплить.

Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей

В первую очередь стоит обратить внимание на ряд следующих критериев

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.

Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Что нужно знать, чтобы выбрать насосную станцию?

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

  • Технические характеристики насосной станции;
  • Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

  • продуктивность;
  • размер;
  • уровень воды при отключенном насосе;
  • уровень воды при работающем насосе;
  • разновидность фильтра;
  • ширина трубы.

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

  1. Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
  2. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
  3. В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
  4. Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
  5. На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.
  1. Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
  2. В траншеи прокладываются водопроводные трубы.
  3. На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
  4. Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
  5. Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
  6. Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
  7. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
  8. Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

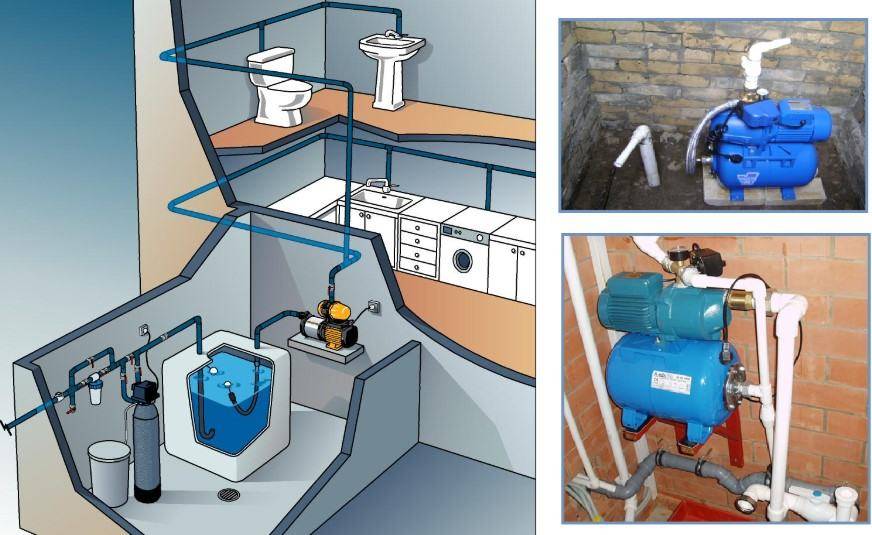

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним.  Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

  • гидрогеологические условия местности изменились;
  • используется устаревшее оборудование;
  • поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

  1. Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
  2. Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
  3. Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
  4. Далее производится прокладка и подключение электропроводки.
  5. После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

  • На реле давления открывается крышка.
  • Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
  • Для регулировки давления включения нужно крутить винт с обозначением «Р».
  • После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования  влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

1 × 1 =

Adblock
detector
