Какие бывают трубы для наружной канализации: краткий обзор для новичка

Виды труб ПВХ

Сегодня на рынке трубопроводных технологий представлено несколько видов труб, отличающихся между собой характеристиками и способами применения. В зависимости от места использования, они бывают наружными либо предназначенными для монтажа в системе внутренней канализации.

Наружные отличаются большим размером и диаметром. Для их производства используется пластик с высокими прочностными характеристиками. Трубы для наружного монтажа выпускаются в оранжевом цвете.

Для отвода сточных вод в частном доме или квартире применяются внутренние трубы. Внешне их можно отличить по серому цвету пластика.

Окружающие условия и параметры жидкости также влияют на выбор сантехнических труб ПВХ для канализации. В зависимости от этих параметров они подразделяются на следующие виды:

  1. Безнапорная — используется для отвода сточных вод без нагнетающего давления (самотеком).
  2. Напорная — применяется в условиях, где без создания дополнительного давления обойтись невозможно.
  3. Гофрированная — отличается повышенной гибкостью, что позволяет проводить укладку в проблемных местах.
  4. Труба НПВХ — символ «Н» в начале маркировки обозначает непластифицированный поливинилхлорид. Этот материал устойчив к агрессивной среде за счет повышенной прочности, жесткости и плотности. НПВХ выпускается методом непрерывной экструзии. Отметим, что материал безвреден для окружающей среды и человека. Продукция из него имеет обширную область применения, начиная от подачи чистой воды и заканчивая работой с вредными кислотами.

ГОСТ устанавливает размеры канализационных труб в диапазоне от 50 до 110 мм. Кроме того, согласно ГОСТу, трубная продукция из ПВХ должна соответствовать ряду требований, в числе которых следующее:

  • наличие необходимой маркировки;
  • испытания на различные эксплуатационные параметры, включая прочность;
  • правильность упаковки и транспортировки;
  • соединения канализационных магистралей должны быть выполнены по раструбной технологии;
  • в случае необходимости разветвления или поворота системы необходимо использовать соответствующие фитинги.

Материалы для производства труб

Из наружных сетей вода попадает в очистительные конструкции, которые имеются в любом городе. Стоки очищаются указанными системами и впоследствии перенаправляются к предусмотренным точкам сброса.

Ключевым показателем, по которому классифицируются канализационные товары – материал изготовления. Трубы канализационные для наружной канализации делаются как из привычных проверенных, так и более современных материалов. На данный момент сточная труба производится из:

Асбестоцемента. Недорогой вариант, стойкий к воздействию коррозии, термически и химически устойчивый и имеющий небольшую массу

Важно отметить высокую хрупкость материала, из-за чего такие продукты тяжело транспортировать и монтировать. Внутренняя поверхность не может похвастаться особой гладкостью, а это напрямую влияет на пропускную способность

Также следует отметить, что асбестоцемент – тот материал, который имеет канцерогенные свойства.

Бетона или железобетона. Сточная труба такого вида отличается своей экологической чистотой и при этом большим весом, из-за которого для монтажа системы требуется задействовать специальную технику. В основном продукция этого вида актуальна для сооружения наружных коммуникаций (частные дома), чтобы монтировать локальную канализацию.

Чугун. Подобные товары используются давно, причем они могут похвастаться немалым количеством положительных свойств. Но у них есть недостаток – они боятся коррозии и много весят, так что для монтажа и транспортировки требуется наличие техники. Их внутренняя поверхность довольно шероховата, что со временем приводит к засорениям. Чугунные продукты бывают даже ребристыми, но в канализационных сетях они не актуальны, так как находят применение в отопительных системах. Трубы для наружного водопровода из чугуна постепенно теряют свою популярность, в следствии появления более современных вариантов.

Керамика. Это хрупкий, тяжелый и дорогостоящий материал (сложная технология производства, при которой используется природная глина, шамот, каолин и обязательный обжиг при высоких температурах). Такие трубы канализационные для наружной канализации имеют и положительные свойства: гладкая внутренняя поверхность, водонепроницаемость, стойкость ко многим химическим агрессивным соединениям.

Виды канализационных труб и соединений, как известно, бывают различные, но именно пластиковые в последнее время наиболее востребованы. Какие бывают пластиковые канализационные трубы:

  • Из полиэтилена. Для их производства используется высокопрочный полиэтилен, а сами товары имеют обычный, гофрированный или двухслойный вид. Что касается последних двух вариантов, они наиболее всего подходят для прокладки наружной канализации. Обычные же типы идеальны для внутренних коммуникаций – они способны легко гнуться, не теряя при этом своих эксплуатационных качеств.
  • Из поливинилхлорида. Канализационные трубы ПВХ для наружной канализации подходят также для обустройства и внутренних сетей. Первый вид имеет оранжевый цвет, а второй – серый. Такому материалу как ПВХ не страшна низкая температура, однако, если на улице более +40 градусов, их физические свойства меняются. Трубы НПВХ для наружной канализации популярны, так как обладают малым весом и невысокой стоимостью.
  • Из полипропилена. Такой продукции, по сравнению с предыдущим вариантом, не страшны высокие температуры. Данный материал применяется для производства фановых канализационных продуктов и наружных изделий;
  • Из стеклопластика. Их свойства практически те же, что и у вышеперечисленных материалов. Их отличие – высокая стоимость.

Какие бывают?

Чаще всего при ремонте в многоквартирных домах и небольших коттеджах используют стандартные размеры выводящих труб. Для внутренних сетей подбирают диаметр в пределах от 50 до 110 мм, а для наружных магистралей от 110 до 600 мм. Все центральные трубы и стояки выполняются из 110-миллиметровых труб, а также отвод воды от унитаза. Трубы, отходящие от раковин, ванн и душевых имеют диаметр от 32 до 50 мм.

Наружная канализации чаще всего монтируется из широких путей, однако, для небольшого частного дома вполне подойдут изделия 100–110 мм. А в многоквартирных высотках для отвода стоков в центральную систему канализации чаще всего используются трубы с диаметром 160 мм.

Чугун

Чугунные изделия еще не оставляют своих позиций на строительном рынке. Хотя их и нечасто можно встретить внутри квартир и домов, но они все еще незаменимы для магистралей масштаба района или целого города. Их производят путем литья центробежной силой с формировкой раструбов. В отличие от своих предшественников, современные изделия из чугуна имеют специальное покрытие внутри для лучшего скольжения воды, а снаружи – для защиты от коррозии.

Преимуществом чугуна по сравнению с другими материалами является его прочность, устойчивость к резким перепадам температур и долгий срок службы. Они недороги и успешно сопротивляются разрушениям под воздействием агрессивной среды, которая в канализационных системах не является редкостью. Недостатками выступают большой вес и затраты большого количества материала, большой риск образования наростов внутри трубы и их дороговизна.

Чугунные трубы выпускаются с диаметром от 50 до 300 мм для использования в системе внутреннего и внешнего отвода многоквартирных и частных домов. Для крупных магистралей, обслуживающих весь город, прокладываются огромные чугунные трубы шириной от 300 до 1200 мм.

Пластик

Пластиковые трубы выступают популярной альтернативой громоздкому чугуну. Они обладают рядом преимуществ, в число которых входит простота монтажа и устойчивость к промерзанию. Как и чугун, пластик устойчив к высоким температурам, невосприимчив к действию льда и позволяет монтировать системы с высоким гидродавлением. По сравнению с металлическими изделиями, пластик – бюджетный материал.

При всех своих плюсах, выбор такого материала повлечет за собой некоторые особенности. Поливинилхлорид, из которого изготовлены трубы, очень шумит во время прохождения по нему потоков воды. А если угол наклона трубы выставлен неверно, то существенно повышается риск образования засоров и гидрозатвора. К тому же пластик не выдерживает температуры более 90 градусов.

Для внутренней канализации обычно применяются трубы с диаметрами 32, 50 и 110 мм, для наружных систем – 110 мм. Соединение отрезков между собой происходит как способом спайки материала, так и с помощью различного вида фитингов.

ПВХ и ПНД

Самым популярным материалом для монтажа канализационных систем в частных домах и высотных сооружениях выступают полимерные трубы из поливинилхлорида и полиэтилена низкого давления. Как и любой материал, они имеют свои преимущества и недостатки. К преимуществам можно отнести их невысокую стоимость, эластичность (гибкие трубы можно укладывать под любыми углами, не пережимающими их), и простоту монтажа. Они бесшумны и нетоксичны, очень устойчивы к коррозии и служат до 50–60 лет.

К сожалению, ПНД невозможно использовать для отвода воды горячее 45 градусов, да и ПВХ изделия плохо переносят высокие температуры. Они не слишком устойчивы к механическим повреждениям и могут изменить свои свойства после долгого нахождения под прямыми солнечными лучами.

Минимальные размеры труб из полимерных материалов для внутренней канализационной системы начинаются от 32–40 мм и заканчиваются 90–110 мм. Для монтажа наружных систем трубы ПНД практически не используют, а толщина ПВХ изделий достигает 15 мм. Диаметр самих труб колеблется в пределах от 200 до 500 мм.

Для большего удобства используются специальные таблицы типоразмеров канализационных труб из ПВХ, так как этот материал используется более чем в половине случаев. Применяются они для выбора труб во внутреннюю систему канализации и выглядят такие таблицы следующим образом.

Номинальный диаметр DN, ммВнутренний диаметр ds min, ммТолщина стенки, ммДлина раструба, ммДлина свободного конца, мм

e

e2 min

e3 min

A min

C max

L1 min

32

32,3

1,8

1,6

1

24

18

42

40

40,3

1,8

1,6

1

26

18

44

50

50,3

1,8

1,6

1

28

18

46

75

75,4

1,9

1,7

1,1

33

18

51

110

110,4

2,7

2,4

1,5

36

22

58

Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

  • полиэтилен (ПЭ):
    • высокого давления (ПВД) — для внутренней разводки канализации,
    • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
  • поливинилхлорид (ПВХ),
  • полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Организация канализации на даче описана тут.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Основные виды и типоразмеры

В зависимости от условий применения ПВХ трубы выпускаются в трех вариантах, которые соответствуют основным типоразмерам:

  1. SDR51; SN-2; ряд S25 – изделия легкого типа прокладывают под тротуаром, зеленой зоной и в местах, где не предполагается транспортных нагрузок.
  2. SDR41; SN-4; ряд S20 – изделия среднего типа выбирают для прокладки в местах, где не так велика проходимость транспорта.
  3. SDR34; SN-8; ряд S16,7 – изделия тяжелого типа выбирают для укладки в промышленных зонах и местах с насыщенным потоком движения транспорта.

Трубы, применяемые для прокладки наружных трубопроводов, бывают одно-, двух- и трехслойными. В последнем варианте исполнения внутренние слои изделия выполнены из вспененного материала с пористой структурой, который получен путем вторичной переработки. А верхний слой – из первичного непластифицированного ПВХ.

Наибольшее распространение при прокладке на улице получили двухслойные гофротрубы. Внешний слой таких изделий имеет гофрированную поверхность с ребрами жесткости. Благодаря этому гофра приобретает повышенную прочность.


Внутренняя поверхность профилированных изделий, создаваемая методом экструзии, идеально гладкая, что позволяет минимизировать сопротивление стенок при продвижении стоков

Обе стенки профилированных изделий изготавливаются одновременно. За счет того, что они соединяются «горячим» методом, готовые цилиндрические изделия представляют собой целостною конструкцию. Полости, образующиеся между внутренними и наружными стенками, облегчают вес конструкции, а волнистая стенка с наружной стороны придает необходимую кольцевую жесткость.

Если за основу классификации полимерных изделий брать класс кольцевой жесткости, то ПВХ трубы бывают трех типов:

  1. «L» – легкие трубы для укладки в канавы, глубина которых не превышает 0,8-2,0 метра.
  2. «N» – среднежесткие изделия предназначены для укладки на глубину 2-6 метров.
  3. «S» – жесткие с максимальной толщиной стенок, которые можно укладывать в траншеи глубиной до 8 метров.

Параметр кольцевой жесткости изделий обозначается аббревиатурой «SN». Он является значимой величиной, поскольку определяет начальную деформацию при укладке и боковой поддержке.


В частом секторе строительства наиболее востребованы изделия класса жесткости «SN2», которые можно укладывать в траншеи глубиной до 2-х метров

В системах, предусматривающих принудительное отведение стоков, где задействовано насосное оборудование, устанавливают напорные ПВХ трубы. Основой для их изготовления выступает непластифицированный поливинилхлорид PVC-U, который славится максимально высокими эксплуатационными характеристиками.

Главное отличие напорных труб в том, что они способны выдерживать значительные нагрузки на стенки. В продаже встречается три вида напорных труб, которые могут выдерживать давление в 6, 10 и 12,5 кг/ см2.

В канализационных системах самотечного типа перемещение стоков осуществляется под действием силы тяжести. Для обустройства таких систем используют обычные ПВХ трубы, созданные на основе более простого полимера PVC. Температурный интервал этих изделий – от 0 °С до +45 °С.


От того, насколько жесткие стенки имеет полимерная труба для канализации, напрямую зависит глубина, на которую можно ее прокладывать

Размерный ряд ПВХ труб для наружной канализации также довольно широк:

  • 110 мм – изделия минимального диаметра предназначены для отведения бытовых стоков в загородном строительстве.
  • 315 мм – трубы этого размера используют при необходимости возведения общей канализационной системы, объединяющей несколько домов.
  • 630 мм – трубы максимального диаметра задействуют для возведения магистрали общепоселковой канализации.

Выпускают цилиндрические изделия отрезками 500/1000/2000/3000/…6000 мм. Некоторые типоразмеры могут выпускаться и двенадцатиметровыми отрезками. Более подробно о характеристиках ПВХ труб мы говорили в этой статье.

Рекомендации

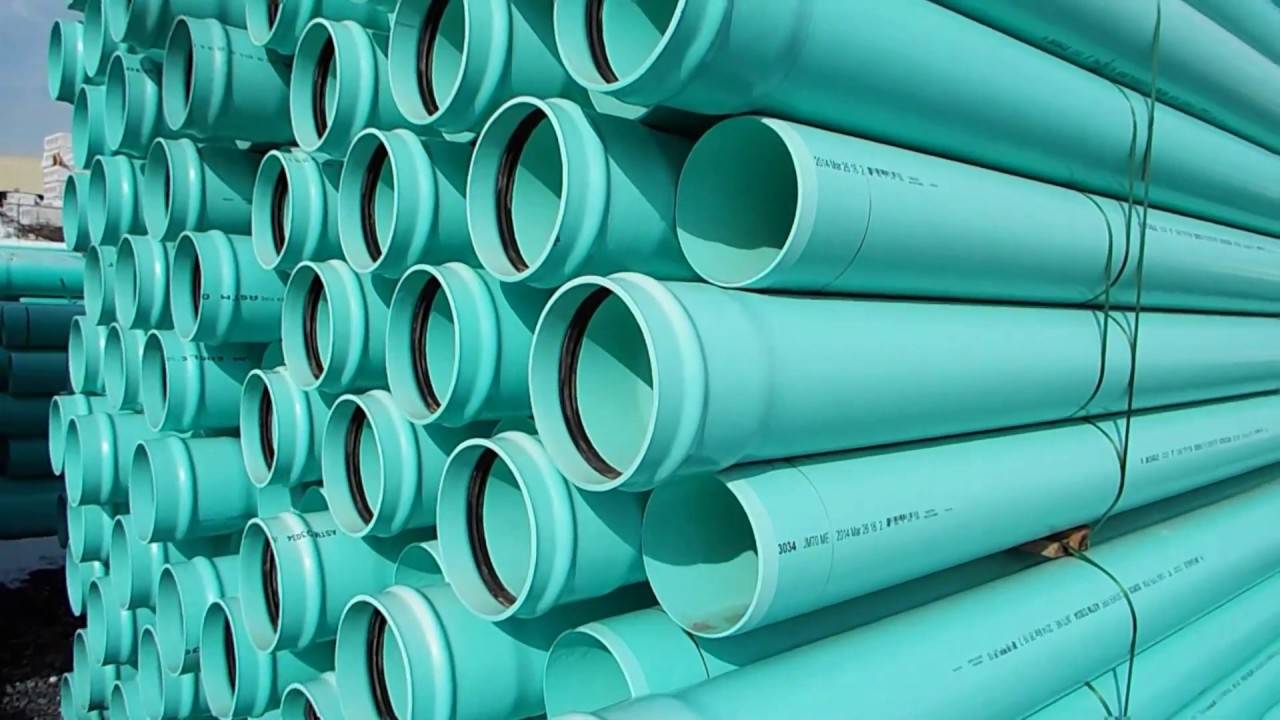

Трубы ПВХ

Для создания канализации широкое распространение получили ПВХ трубы благодаря простоте монтажа и эксплуатационным характеристикам. Собрать канализационную систему можно из модулей разного размера.

В размерный ассортимент входят фасонные изделия для перехода в разный диаметр труб (редукторы), разветвители и угловые отводы.

Взаимозаменяемость трубных элементов позволяет проводить ремонтные работы в сжатые сроки.

В отличие от других пластиковых аналогов, изделия из поливинилхлорида имеют удобный механизм сборки. Все комплектующие и фитинги в трубопроводе имеют раструбное соединение с уплотнительным кольцом. Дополнительно можно промазывать клеем или герметиком для прочности.

При необходимости подсоединения двух отрезков трубы используют муфту, оснащенную резиновыми уплотнителями. Все переходники на сантехнические отводы из раковины, мойки, душа и ванны комплектуются пазом раструба.

Помимо раструбного соединения, применяется клеевой способ стыковки. Трубы отличаются по форме конца и размерам стенок.

При подборе трубных изделий определенного размера все фасонные части должны быть схожего диаметра. Это поможет достичь герметичности в трубопроводе.

Если трубы с диаметром 32–50 мм, то оптимальный наклон будет 0,03 градуса или 3 см на погонный метр.

Величина окружности до 110 мм предполагает уклон 0,02 градуса или 2 см. Диаметр от 150 до 200 мм должен укладываться под углом 0,008 градуса, соответствует менее 1 см.

Выполнение работ

Для разбора старой канализации нужно:

  1. определить трудные места, где потребуется дополнительная работа. К примеру, место, где трубопровод проходит через стену;
  2. с использованием зубила демонтировать старые трубы. Нельзя допустить попадание чугунных частиц в главную магистраль;
  3. если менять магистральный стояк не нужно, то трубу отпилить посредством болгарки.
  4. После демонтажа работы прекращаются до полного остывания соединительных частей.

Что касается монтажа пластикового трубопровода – есть два способа. Первый основывается на монтаже с помощью клея:

  1. нарезать трубы на нужные длины;
  2. края зачистить наждачной бумагой, обезжирить;
  3. в необходимых местах нанести клей;
  4. соединить;
  5. оставить до полного высыхания – 1 час.

Второй способ:

  1. нарезать трубы, зачистить их;
  2. нагреть паяльное устройство до 260 градусов;
  3. зафиксировать соединитель и трубу на паяльнике;
  4. соединить в разогретых местах;
  5. проверить швы.

Выбор сечения и размеров трубопровода

Схема разводки внутренней канализации

Основные моменты подбора труб для канализации:

  1. Традиционно диаметр труб системы, обеспечивающей нормальный сток, составляет 100 мм.
  2. В зданиях индивидуальной постройки, предназначенных для постоянного проживания большого количества людей, диаметры труб устанавливаются проектировщиком.
  3. Виды канализационных труб и соединений зависят от конкретных условий эксплуатации системы. Разводка трубопровода может выполняться из труб диаметром 50 мм, на геометрически сложных участках – из гофрированных труб, соединяющихся с каналами из ПВХ. Их соединение осуществляется посредством специальных раструбов. Для изделий, не имеющих раструбов, используются резиновые, реже полимерные муфты.
  4. Обычно трубопровод канализации состоит из изделий круглого сечения. Но на отрезках с высокой нагрузкой, которая может создаваться интенсивным передвижением или весом грунта, допустимо применение изделий с эллипсовидным сечением. В случаях, когда заглубление канализации незначительно (0,5-1 м), хорошую пропускную способность обеспечивают каналы с полукруглым, трапецеидальным или прямоугольным сечением.
  5. Трубы под канализацию подбираются в зависимости от назначения участка:
    • от стояка до сантехнического оборудования – диаметр 50-100 мм;
    • для стояков – диаметр 100-110 мм;
    • в цоколе или подвале, в случае расположения сложной системы с большим количеством соединений – диаметр 110-150 мм;
    • наружные трубы, которые передают сточные воды в выгребную яму, септик или централизованную канализационную сеть, должны иметь диаметр не менее диаметра последней трубы из здания.

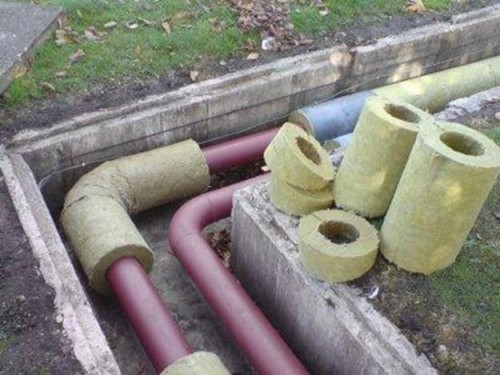

Теплоизоляция наружной канализации

В случае недостаточного заглубления наручного участка, оборудование, расположенное в зоне промерзания, требуется изолировать, чтобы предотвратить разрывы трубы в зимнее время. Из-за стабильности температур на глубине, утепление расположенной ниже уровня промерзания сети делают редко. Но теплоизоляцию трубопроводов желательно делать в любом случае для полного предотвращения вероятности аварийных ситуаций и последующих ремонтных работ.

Безупречная работа и продолжительность функционирования канализационных коммуникаций зависит от грамотного подбора труб. Информация о достоинствах и недостатках, которыми обладают различные типы канализационных труб, дает возможность сделать правильный выбор желающим провести ремонт или оборудовать индивидуальные дома канализацией.
