Как сделать монтаж электропроводки в бане: основные тонкости и понятия

Советы от профессионалов

Напоследок предлагаем вам взять на заметку несколько советов от специалистов, занимающихся монтированием электросистем различного типа:

  • Под кабель-каналы подкладывайте огнеупорный материал, например, тонкую полосу листового асбеста.
  • При работе внутри помещения используйте элементы с термоизоляцией.
  • Укладывайте кабеля в гофру, выполненную из негорючего материала. Этим вы поможете предотвратить распространение огня при самовозгорании проводки.
  • Обязательно устанавливайте металлическую пластину между деревянной стеной и выключателями/розетками — она послужит прекрасной защитой.

Прежде всего позаботьтесь о пожаробезопасности

Поскольку в современных банях зачастую используются мощные электроприборы, выбирайте для уличных работ жилы сечением не менее 16 миллиметров квадратных.

Мы рассмотрели схематически процесс укладки электропроводки своими руками. Теперь вы знаете, что это довольно трудоемкий процесс, требующий наличия определенных навыков и соблюдения ряда правил. Перед началом работ обязательно ознакомьтесь с ПУЭ. Будьте внимательны! Удачи!

Требования ПУЭ

Монтаж проводки выполняют в соответствии с требованиями ПУЭ 7 (актуальной на сегодня редакции правил устройства электроустановок). Кроме того, должны соблюдаться нормы ГОСТ Р 50571.12-96 (раздел, касающийся помещений, где расположены нагреватели для саун).

Используется скрытый или открытый способ прокладки проводов. Эти понятия не следует путать со скрытым и открытым монтажом, когда провода размещают или под обшивкой, или над ней. В данном случае имеется в виду прокладка кабеля в штробе бетонной или кирпичной стены, или на поверхности несущей плоскости с соблюдением заданных условий.

Проводка, установленная в штробе, безопасна и надёжнаИсточник kromvel.net

Все требования, которым должна соответствовать электропроводка в бане и парилке, подробно изложены в ПУЭ и ГОСТ. Основные положения:

  • Обеспечить всем проводам негорючую защиту. Обычно для этого используют металлическую трубу (гибкий шланг). Требование обусловлено наличием влаги и конденсата, а также пожароопасностью стен или обшивки бани.
  • Для отсечки провода от стены из горючего материала (древесины или обшивки из горючего материала) используют негорючую подкладку. Чаще всего, устанавливают металлическую полосу, ширина которой на 20 мм больше диаметра кабеля (по 100 с обеих сторон).
  • Электрощит должен быть оснащён УЗО с током срабатывания не более 30 мА (ток неотпускания). Рекомендуемым значением является 10 мА.
  • Не следует устанавливать выключатели и розетки в парилке или помывочном отделении. Класс их защиты должен быть не менее IP-44 (с защитными крышками), а для светильников необходим класс защиты IP-54.
  • Рекомендуется выбирать специальный кабель для сауны, термостойкий, с двойной изоляцией и тремя медными жилами (фаза, рабочий ноль и заземляющий провод).

Кабель марки ВВГнг-LS, оптимальный вариант для монтажа электрики в банеИсточник media.sketchfab.com

  • Прокладка кабеля над печью запрещена. Проход сквозь стену делается в металлической гильзе. Все соединения клеммные, обжимные или сварные.
  • Необходимо организовать заземление. Кроме этого, настоятельно рекомендуется сделать молниезащиту.

Это лишь базовые правила, действительные для всех видов банных помещений. Перед началом монтажа электропроводки следует уточнить, насколько имеющийся план работ соответствует действующим требованиям и исправить обнаруженные ошибки.

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

  1. Монтаж электрического щитка;
  2. Разводка проводки в бане от щитка;
  3. Установка осветительных приборов и их подключение к проводке;
  4. Установка розеток и их подключение к проводке;
  5. Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

  1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
  2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
  3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.

Лучше всего выводить кабеля от щитка через гофротрубу.

Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

  • Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
  • Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.

Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.

Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.

Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.

Внимание! Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной.

Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.

Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.

Минимальная высота, на которой могут быть размещены розетки – 90 см.

Какой тип использовать

В соответствии с ГОСТ Р 50571.12-96, парилка бани условно делится на несколько зон:

  1. Зона 1 предназначена для установки электрических печей;
  2. Зона 2 не предъявляет каких-либо определенных требований к термостойкости оборудования;
  3. Зона 3 предъявляет требования к термостойкости оборудования – оно должно выдерживать температуру до 250 градусов, а изоляция кабелей – до 170 градусов;
  4. Зона 4 предназначена для установки датчиков температуры и пунктов управления печами. Кабель электропроводки в этой зоне должен выдерживать температуру до 170 градусов.

Информация. По требованиям ГОСТ датчики температуры в бане должны отключать печь в тот момент, когда температура в помещении достигла отметки в 140 градусов.

Кабель для парилки в баню подбирается в соответствии с вышеперечисленными требованиями.

Итак, в третьей и четвертой зоне изоляция кабелей должна быть устойчива к температурам не менее 170 градусов. В этом случае подойдут:

  1. Многожильные провода из меди ПРКА, РКГМ, ПРКС, ПВКВ, поскольку они способны выдержать до 180 градусов;
  2. До 200 градусов способен выдержать ПМТК, он может быть как однопроволочным, так и многопроволочным;
  3. Импортный кабель OLFLEX HEAT 205 способен выдерживать температуры до 200 градусов.

Для других помещений банного строения можно применять любые из вышеперечисленных проводов.

Для оборудования каждой из зон предъявляются определенные требования.

Ввод кабеля или откуда берется ток

Поскольку передавать электричество на расстоянии не получатся как у Тесла, придется тратить деньги на кабель. Он должен идти до помещения от распределительного щита, именно туда мы и отправляемся. Подключаем кабель СИП (самонесущий) к автомату и протягиваем по воздуху к фронтальной стенке нашей приемной комнаты.

Если вы хотите баню, а не камеру для пыток партизан, то вход кабеля надо обязательно делать в изолированной трубе, иначе он будет «пробивать» на массу и может неслабо щипать за ноги, когда концентрация влаги будет очень высокая. Можно прокладывать под землей, только придется рыть траншею штыково й лопатой на глубину около 50 см и укладывать дорогой кабель ВБбШв 3×2,5. Тогда изолятор не требуется на входе, поскольку завести можно уже за стенкой.

Нет смысла покупать дорогой и мощный автомат. Максимум для поддержки 500-900 Вт, поскольку там не  предвидятся большие электронагрузки.

Особенности монтажа внутренней проводки в бане и сауне своими руками + схема

С работами по монтажу разводки внутри помещения бани или сауны могут справиться многие. Главное — учесть все до мелочей и соблюсти требования, прописанные в ПУЭ.

Основные этапы монтажа проводки в бане:

  • Установка щитка;
  • Разводка от щитка;
  • Подключение светильников;
  • Подключение розеток.

Ключевые требования к монтажу электрощитка:

  1. Размещать щиток максимально близко к выходу, в месте с хорошей вентиляцией, со свободным доступом и ярким освещением.
  2. Выбирайте устройство с корпусом из надёжного материала и высоким уровнем защиты от попадания влаги.
  3. Минимальное расстояние от поверхности пола до верхней части устройства — 1,4 м-1,8 м.

Щиток должен быть защищен от влаги и находиться в легкодоступном месте

В состав электрощитка входят:

  • УЗО;
  • вводной автомат;
  • отходящие автоматы.

Для однофазного подключения в основном кабеле находится минимум 3 жилы. В соответствии с требованиями ГОСТ, фазная жила имеет серый цвет (также может быть коричневой или белой) и помещается на верхнюю клемму основного автоматического выключателя. С нижней клеммы она перемычками перемещается к верхним клеммам отходящих выключателей. Её можно переместить туда же распределяющими шинками. Нулевая жила синего или голубого цвета помещается на нулевую колодку. Третья жила жёлто-зелёного цвета, защитная, направляется на защитную колодку. У проводов, идущих к потребителям, фазные жилы подсоединяются к нижним контактам отходящих автоматических выключателей. Вводной кабель и идущие от щитка провода выводятся наружу сквозь гофротрубу.

Делая разводку электрокабеля от щитка, придерживайтесь следующих правил:

  • Старайтесь делать разводку исходящего провода одним куском.
  • Если стены деревянные, лучше смонтировать проводку открытого типа.
  • Нельзя использовать в качестве оболочки проводов ПВХ-трубы, металлические трубы.
  • Провода монтируются только вертикально и горизонтально. Недопустимы перекручивания и перегибы.
  • Электровыключатели и розетки должны размещаться в предбаннике, тамбуре или комнате для отдыха. В парилке и моечном отделении их монтаж недопустим.
  • Жилы кабелей соединяются сварным методом или пайкой.
  • Нельзя прокладывать провода над печкой.

В деревянной бане можно сделать открытую проводку

Чаще всего используется однофазное подключение.

Что касается подключения светильников, то размещать их предпочтительно на стенах, на 20 см ниже потолка, но не на самом потолке (где максимальная температура).

Общие положения по монтажу электропроводки для бани

В отличии от большинства строительных работ, монтаж электропроводки достаточно консервативен и предполагает знание базовых законов физики. Первое, что имеет значение – это частота и напряжения тока в сети. Как правило, на конечного потребителя подается 220 В с частотой 50 Гц.

Следующий принципиальный момент – сила тока. По нормам, в квартирах и частных домовладениях, на счетчике устанавливается предохранитель, рассчитанный на 16 А. Если не вдаваться в физику процесса, то данной мощности хватит только на 2,5-3 кВт нагрузки. Другими словами, если одновременно будут работать утюг и электрочайник, то включение пылесоса или стиральной машины повлечет отключение защитных автоматов.

Баня или сауна – это дополнительная нагрузка на локальную электросеть. Поэтому в технический расчет стандартов она не входит. Следовательно, еще до начала монтажа проводки нужно поменять автоматы, с учетом номинальной и максимальной нагрузки на сеть. Для квартир рекомендуют устанавливать не менее 25 А.

С частными домовладениями вопрос обстоит по-другому:

  • во-первых, площадь дома зачастую больше, чем в квартире,
  • во-вторых, одновременно используется достаточно много электротехники,
  • в-третьих, в одном доме часто живут несколько семей.

Таким образом увеличение мощности автоматов как минимум не решит проблему, как максимум – станет причиной уплаты штрафа за нарушение технических требований.

Чтобы избежать этой проблемы, на участке рекомендуют устанавливать перерасприделитель на 380 В. Этот прибор одновременно служит электросчетчиком и позволяет создать несколько независимых линий.

Стоит отметить, что установку подобного оборудования проводят сотрудники городских электросетей при наличии разрешения на выполнение данной работы. Самостоятельный монтаж повлечет за собой штраф. Кроме того, после окончания работ корпус распределителя должен быть опломбирован. Достаточно часто об этом «забывают», чтобы потом прийти с проверкой и выписать штраф.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 — три жилы сечением 6мм²). Ввод в баню — по металлической трубе, недалеко от общего выключателя (рубильника).

Схема подключения электроприборов.

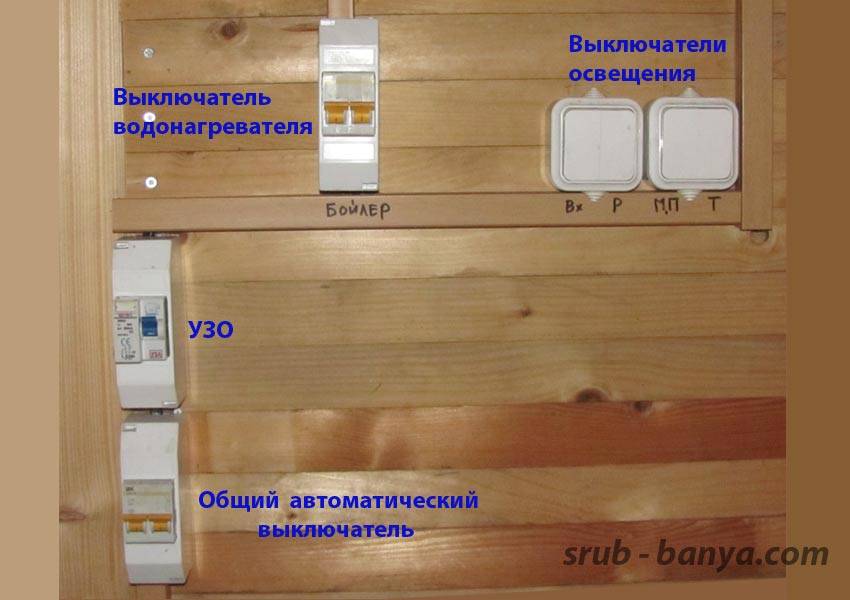

Электрические приборы во входном тамбуре.

2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А.

Далее подключается устройство защитного отключения — УЗО.

Автоматический выключатель водонагревателя.

Выключатели освещения.

После УЗО — выключатели освещения и водонагревателя.

От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два — в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения — УЗО.

3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение.

УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку.
Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение.

Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе.

Монтаж проводки. Фото 1.

Монтаж проводки. Фото 2.

Монтаж проводки. Фото 3.

Монтаж проводки. Фото 4.

4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён!

Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 — 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS — провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг — LS ).

При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

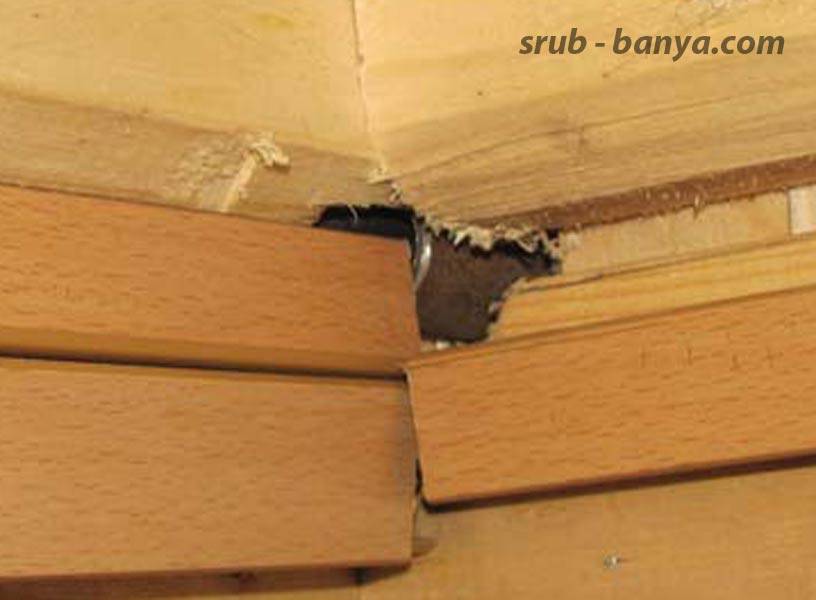

Проход проводки через перегородку — в металлической трубе.

Проход проводки через перегородку — в металлической трубе. Крышки коробов сняты.

5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

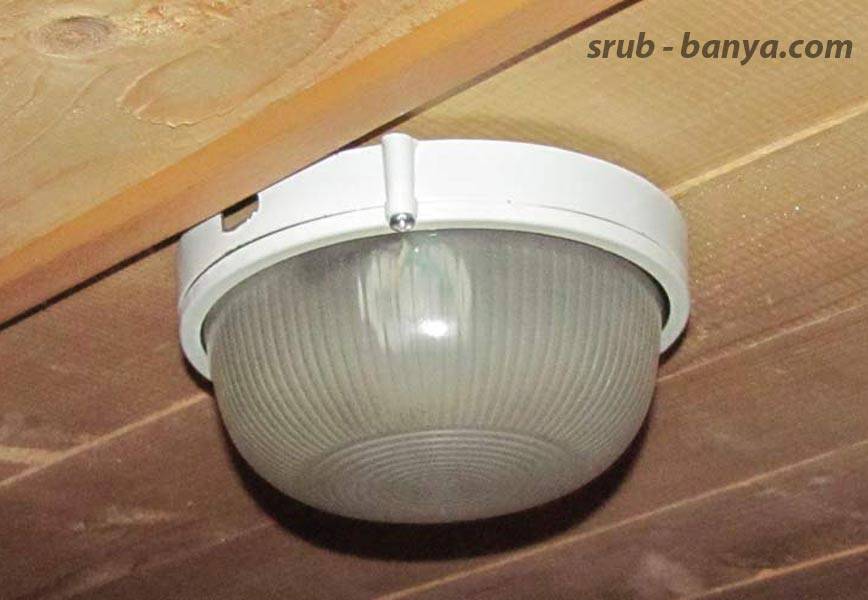

Светильник.

Светильник в парилке.

7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус — металлический, плафон — стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков).

Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре.

8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха).

Запрещается установка выключателей в мойке и парилке.

Розетка.

9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Соединение проводов

Соединение проводов производится только в распределительных коробах. То есть необходимо заранее рассчитывать и отрезать кабель такой длины, чтобы его хватило от одного посадочного места до другого или до источника питания. Перед соединением провода зачищаются и скручиваются в определенной последовательности. Соединение плотное, длиной примерно 3 см. Для надежности скрутку уплотняют пассатижами. Все провода изолируются термоусадочной трубкой или изолентой и разводятся по разные стороны короба.

Для защиты всех соединений от замыкания, при прокладке проводки, токоведущие сети пропускаются через УЗО. Это устройство выключающее подачу энергии, при любых сбоях в системе. Принцип его работы основан на равнозначном токе, какое напряжение пришло, такой же должно и уходить. При определении утечки оно попросту отключается, прерывая подачу. Это устройство, более чем актуально. Проводка испытывает большие нагрузки, особенно в банях из бревен или каркасных строениях, когда кабель прокладывается только снаружи.

УЗО чувствительно к любым мелочам: плохая изоляция, ненадежная скрутка, касание фазы металла и др. Любая недоработка спровоцирует отключение. Такая защита позволяет использовать для подпитки бани любые напряжения. Некоторые пренебрегают этими устройствами, и устанавливают преобразователи тока. Дорогостоящие и не всегда уместные устройства.

Входной щиток, от которого будет проводиться вся разводка, монтируется на входе в баню или в предбаннике. Доступ к нему обязательно должен быть свободным. Можно использовать пластиковые щитки или металлические. Во втором варианте, обязательно нужно заземлить его. В пластиковом щитке, достаточно вывести контур для заземления и подвести его к шине.

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной.  По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

  • Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
  • Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
  • Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
  • В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Предбанник, раздевалка, комната для отдыха

В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.

Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.

Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.

Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.

Как по нагрузке выбрать провода и розетки?

К примеру, вы  собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт.

Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы.

Таблица : выбор сечения провода

Посмотрите на таблицу, для мощности 6,24 кВт  подойдет медная проводка с сечением жилы в 4 мм² или алюминиевая проводка на 6 мм². Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Способы подведения

Перед тем, как планировать процесс монтажа электропроводки в бане, необходимо провести к ней силовой кабель. Для этого существует всего два способа:

  • Воздушный;
  • Подземный.

К преимуществам воздушного способа можно отнести его низкую стоимость, а также скорость монтажа. В этом случае используется кабель марки СИП 4.

Важно! Строго запрещено использовать кабель марки СИП для проведения по чердачным помещениям, поэтому для введения в помещение бани используются кабеля ВВГ или НГ.

Для того, чтобы закрепить кабель во внешней стене бани, его необходимо поместить в гофротрубу или короб из пластика. На месте ввода кабеля СИП устанавливается бокс с автоматическим выключателем.

Проводить под землей довольно затруднительно и накладно, поэтому в этом случае пользуются моделью кабеля марки ВБ6Шв. Преимуществом данного способа является защита кабеля от повреждений.

Монтировать электропроводку внутри помещения бани лучше открытым способом, поскольку он более безопасен и удобен. В этом случае линии проводки довольно просто просматриваются, а также не возникают сложности в процессе замены или ремонта.

Рассмотрим более подробно воздушный и подземный способ подведения кабеля к бане.

Воздушный способ подведения

Прокладывать кабель по воздуху более опасно, нежели под землей, поскольку в этом случае он будет постоянно подвержен испытаниям: перемены погоды, атмосферные осадки, ультрафиолет, ветер – все это неблагоприятно влияет на структуру кабеля.

В связи с этим, он должен быть достаточно прочен и обладать хорошей защитой от всех погодных капризов.

Для того, чтобы провести провод от дома до банного строения, обычно используются:

  • Кабель без изоляционного слоя;
  • Кабель СИП с изолирующим слоем.

Лучше всего остановить свой выбор на втором варианте, поскольку СИП покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Итак, если вы решили провести кабель к бане воздушным способом, вы должны знать несколько правил и требований к данному процессу:

  1. Расстояние от кабеля до проезжей части должно быть минимум 6 м;
  2. Расстояние от кабеля до пешеходной части должно быть не менее 3,5 м;
  3. В случае, когда кабель опускается с опоры, превышающей 25 метров, необходимо установить дополнительную опору;
  4. Минимальная высота входа провода в банной строение – 2-3 м.

В качестве проводящего кабеля при воздушном способе подведения обычно используется СИП4, название которого расшифровывается, как самонесущий изолирующий провод. СИП4 не имеет несущего троса.

Сечение алюминиевых жил кабеля СИП4 должно приравниваться 16 кв.мм. Если планируется осуществлять двухфазный ввод, то кабель должен быть двухжильным. Если же трехфазный – четырехжильным.

Чтобы провести кабель при помощи стальной трубы, необходимо следовать таким правилам:

  1. Для того, чтобы предотвратить попадание влаги в трубу, необходимо изогнуть ее верхний конец полукольцом;
  2. Нижний конец стальной трубы в обязательном порядке закрепляется под углом в 5-15 градусов, наклоненным в сторону улицы;
  3. Необходимо качественно окрасить трубу, а также проделать отверстие в самом ее низу, дабы конденсат беспрепятственно вытекал наружу;
  4. К стене труба крепится при помощи хомутов, а к крыше – при помощи стальной растяжки и болтов.

Подземный способ подведения

Наиболее надежный, но не всегда уместный способ. Как уже говорилось ранее, подземный способ подведения кабеля к бане требует довольно больших материальных затрат.

Однако именно при таком способе подведения кабель максимально защищен от повреждений и долгое время не требует замены и ремонта.

В качестве кабеля для проведения подземным способом используется ВБбШв – бронированный кабель, имеющий четыре медные жилы.

Сечение всех медных жил приравнивается 10 мм.кв. Между внутренней и наружной оболочкой находится металлическая оплетка, из-за чего ВБбШв  прочнее кабеля СИП.

В процессе проведения кабеля под землей первым делом выкапывается траншея, глубина которой варьирует от 0,7 до 1,2 м. Затем необходимо высыпать 10 см песка на дно траншеи и уже на него выкладывать кабель, который сверху также засыпается песком.

Информация. Для того, чтобы обеспечить кабелю максимальную защиту от механических воздействий, рекомендуется выложить поверх песка ряд кирпичей.

Для вертикальной укладки кабеля можно использовать трубы и уголки из металла, однако это строго запрещено при горизонтальной укладке кабеля, поскольку может привести к образованию конденсата.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
