Как сделать сливную яму для бани

Содержание

Полная схема слива и отвода сточных вод из бани

  1. При постройке бани, рассчитанной на максимум троих человек, имеет смысл вырыть яму непосредственно под фундаментом. Стены ямы обкладывают кирпичом и засыпают песком. В яме будут накапливаться сточные воды, которые будут выводиться затем очистительной машиной.
  2. Для отвода воды из бани, рассчитанной на большое количество людей, рекомендуется провести сливную трубу до самого канализационного колодца.
  3. Система подземной фильтрации. С ее помощью можно очистить сточные воды и равномерно распределить их в грунте. Такая система требует оснащения септиком-отстойником, трубой для водоотвода и распределительным колодцем. Но сооружение такой системы достаточно сложно и дорогостояще.
  4. Фильтрующий колодец. Этот способ отвода воды из бани, пожалуй, один из самых сложных. Это специальная установка с фильтрующим материалом (щебнем, шлаком, кирпичным боем и др.). Поверхность почвы в колодце покрывается в процессе орошения илом, который содержит микроорганизмы, способные очищать сточные воды. Далее очищение происходит при помощи почвы.

Правильный слив воды в бане будет зависеть во многом от того, как проложена сливная труба. Ее нужно закладывать во время строительства фундамента бани, пропуская под его нижней частью. Сливную яму выкапывают, как правило, на 3-5-метровом расстоянии от постройки.

Метод утилизации сливных вод

схема сливной ямыСхематическое устройство водостока

Существует несколько методов утилизации использованных вод из бани.

Это может быть:

  1.  дренажная система;
  2.  качественная автономная система;
  3.  сливная яма.

Поскольку тема нашей статьи касается важности и обустройства сливной ямы, мы не станем останавливаться на системе обустройства первых двух методов, а подробнее поговорим о том, что представляет собой схема сливной ямы. Данная система отвода воды применяется в случаях глубокого залегания подземных вод

Иначе, яма будет заполняться в большой мере не сточной, а подземной водой

Данная система отвода воды применяется в случаях глубокого залегания подземных вод. Иначе, яма будет заполняться в большой мере не сточной, а подземной водой.

Итак, мы определились, наша канализация для бани – это сливная яма.

На небольшом расстоянии от бани достаточно трех метров, вырывается яма, размер которой должен соответствовать объему расхода воды.

Наиболее чаще вырывают яму размером 1х1 м. Если в составе грунта, где вы выкопали яму, входит суглинок и песчаник, то ее укрепление не обязательно.

Вода в этом случае будет просачиваться через дно и стенки. Проходя через грунт, она будет очищаться с помощью полезных бактерий, которые находятся в земле.

Если же почва сыпучая, то боковины ямы необходимо укрепит досками, шифером, выложить стены кирпичом, установить перфорированные бетонные кольца, соорудить опалубку и залить ее бетонным раствором.

Вариантов укрепления, как видите, много. Можете выбрать оптимально подходящий для вашего строительства.

Некоторые, чтобы не укреплять стены, помещают в сливную яму металлическую бочку. Но при промерзании грунта, земля может выталкивать эту конструкцию наружу.

Так что мы вам  рекомендуем на начальном этапе обустройства отвода воды потрудиться, чтобы избежать в будущем дополнительных проблем.

Система внутренней канализации

Сбор сточных вод в бане может осуществляться разными способами. Выбор оптимального варианта зависит от того, какие полы планируется уложить. Они могут быть протекающими или не протекающими. В первом случае предполагается обустройство специального резервуара для сбора воды, из которого стоки будут уходить в канализацию. Во втором случае оборудуется наклонный пол, и монтируются желоба и трапы, по которым будет уходить вода.

Вариант обустройства слива в бане

В любом случае канализационная система должна быть оборудована до укладки полов. Общая схема ее монтажа выглядит следующим образом:

Как выбрать способ отвода стоков?

Вариантов организации наружной банной канализации может быть множество. При выборе одного из них нужно обязательно учесть следующие моменты:

  •  предполагаемая интенсивность использования бани;
  •  размеры постройки;
  •  тип грунта на участке;
  •  глубина промерзания почвы;
  •  наличие или отсутствие на участке канализационной системы;
  •  возможность подключения к централизованной системе канализации.

Это наиболее важные аспекты, которые позволят определить оптимальный способ отведения воды. Например, для небольшой бани, где два-три человека будут мыться один раз в неделю в теплое время года, не стоит оборудовать сложную канализационную систему с использованием грунтовой фильтрации. Здесь будет вполне достаточно сливной ямы или даже приямка под постройкой. Тогда как для бани, в которой планируется мыться круглогодично, понадобится более сложная отводная система.

Система канализации предназначенная для круглогодичного использования

Важен и тип грунта. Для хорошо впитывающих песчаных почв оптимальным решением станет дренажный колодец. Для глинистых же грунтов это не подойдет. Здесь лучшим вариантом станет обустройство сливной ямы, откуда стоки будут периодически удаляться. При монтаже системы не нужно забывать и об уровне промерзания почвы. Если его не учитывать, вода в трубах, проложенных выше этого уровня, в сильные холода замерзнет и разрушит канализацию.

Способы обустройства отведения стоков

Существует несколько эффективных и относительно малозатратных способов организации слива воды в бане. Все они достаточно легко выполняются самостоятельно. Рассмотрим их главные достоинства и недостатки.

Сливной колодец

  •  простота в обустройстве;
  •  не требует особого ухода;
  • невысокая стоимость.

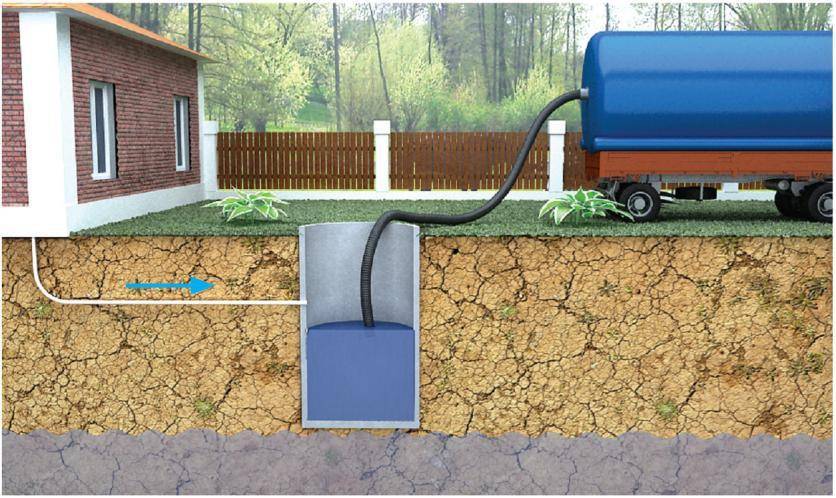

Обустройство сливного колодца

К недостаткам можно отнести следующее:

  • необходимость регулярного вызова ассенизаторской машины, что влечет определенные расходы.
  •  организация удобного доступа спецтехники к колодцу;
  • сливной колодец должен быть обустроен в самой низкой точке участка.

С чего начать строительство?

Любое строительство необходимо начинать с проектирования. Разумеется, для сооружения канализационного колодца для сточных вод не потребуется разработки сложной проектной документации, но кое-какие расчеты, все же, следует провести.

Прежде всего, нужно ответить на следующие вопросы:

  • Сколько человек будут пользоваться баней?
  • Каковы характеристики грунта на участке?
  • Каков уровень грунтовых вод?

Для чего оценивать уровень расположения грунтовых вод, было рассказано выше. А вот как это сделать? Конечно, наиболее точный метод заключается в бурении скважин на определенную глубину, но это не всегда возможно.

Примерно оценить уровень залегания воды можно по растительному покрову. Так, если на сухом участке произрастают влаголюбивые растения, то это верный признак того, что вода расположена очень близко.

К таким растениям относятся:

  • мать-и-мачеха;
  • конский щавель;
  • болиголов;
  • наперстянка;
  • осока;
  • хвощ;
  • крапива;
  • рогоз.

От того, сколько человек предположительно будут пользоваться баней, зависит объем будущего резервуара или выгребной ямы в частном доме. Естественно, чем больше людей будет посещать парилку и моечную, тем больший расход воды потребуется. И, соответственно, размеры ямы должны быть такими, чтобы стоки не полились через край.

От вида грунта зависит конструкция ямы, то есть, нужно ли будет укреплять ее края или нет.

Теперь нужно выбрать место расположения ямы. Как правило, специалисты советуют отступить от стен бани около двух метров. Не стоит относить яму от бани слишком далеко, так как тогда сложно будет обеспечить достаточный уклон, чтобы стоки перемещались самотеком.

Непроливной пол

Считается более надёжным способом обустройства сливной системы для бани. Пошаговое выполнение строительных работ:

  1. Перед заливкой фундамента обустраивается место для монтажа патрубки.
  2. Патрубка должна быть вплотную присоединена к сливной трубе.
  3. Залить фундамент парилки.
  4. Провести полную гидроизоляцию с помощью битумных материалов и керамзитного или щебневогогранулянта.
  5. Сделать черновой пол с углом наклона в 4-6˚ к сливному люку.
  6. Выполнить работы по теплоизоляции и гидроизоляции.
  7. Заключительным этапом укладывается чистовой пол, отверстие для отвода воды закрывается решёткой.

Выгребная яма для бани: нюансы строительства

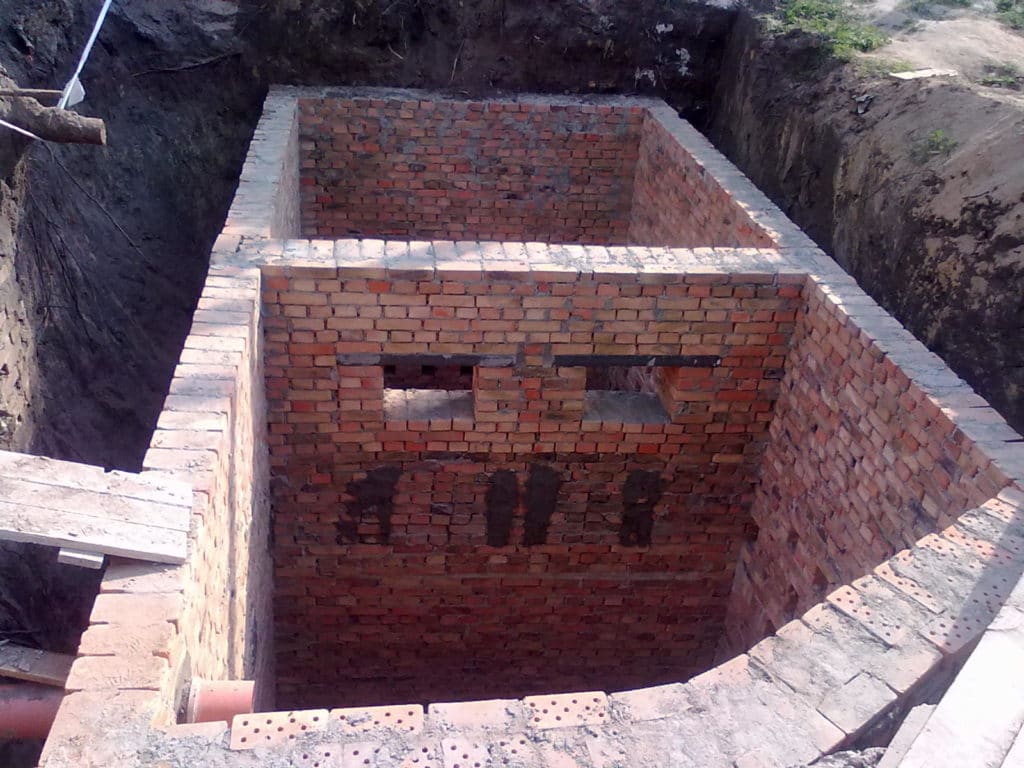

Возведение сливной ямы перед началом строительства бани

Перед началом строительства следует определиться с глубиной и размером котлована: чем больше человек в семье, тем больше должна быть сливная яма для бани своими руками. Также следует оценить качество почвы и глубину залегания водоносных слоев. От этого будет зависеть тип конструкции слива, а также ответ на вопрос, нужно ли укреплять края котлована.

Перед тем, как сделать сливную яму, следует учитывать некоторые нюансы:

  • Котлован должен быть построен до начала возведения самой бани.
  • Если яма будет находиться непосредственно под баней, должны соблюдаться условия: наличие свайного или столбчатого фундамента, элементы которого тщательно гидроизолированы; и обеспечение хорошей вентиляции между основанием бани и ямой.
  • Сливная труба устанавливается под необходимым уклоном еще на этапе закладки фундамента бани, она должна быть хорошо теплоизолирована.

Если сливную яму решено сделать на отдалении от бани, следует заранее выбрать место ее размещения.

При устройстве котлована рекомендуется соблюдать расстояние между ним и постройкой 2-2,5 метра, а также достаточное отдаление от источника питьевой воды.

Прокладка сливной трубы из бани

Начинается обустройство сливных ям с прокладки сливной трубы, которая будет вести из бани к очистному сооружению:

  • Сооружение сливной трубы начинается при строительстве фундамента для бани.
  • При проведении трубы не допускается поворотов, загибов и стыков. При несоблюдении этого требования, возникает риск образования засоров.

Прокладка сливной трубы

  • После установки сливной трубы производят заливку пола в бане бетонной стяжкой, при этом, пол выполняется с уклоном в сторону трубы. После того, как стяжка высохнет, на пол можно положить кафельную плитку или другой, устойчивый к влаге отделочный материал.
  • Сливное отверстие трубы следует защитить решеткой, чтобы исключить попадание в трубопровод мусора.

Грунтовый способ фильтрации

Важнейшей частью такой системы является автономный септик, представляющий собой одновременно и отстойник, и распределяющий колодец. Отходящие от него канализационные трубы, распределяют отфильтрованную воду по разным местам на участке.

Септик можно купить в одном из множества магазинов, а можно и сделать самому. Если вы выбрали второй вариант, лучше всего сделать конструкцию из металлических или пластиковых резервуаров. Также эффективной получается конструкция из бетонных колец, а также любая другая конструкция из кирпича или бетона.

В первую очередь устанавливается септик. Емкость вкапывается на глубину от 1 до 2,5 метров. Ниже встраивать бак не стоит, так как могут появиться проблемы при доочистке стоков. Далее к септику прокладывается сточная труба, которая углубляется ниже глубины промерзания грунта. Теперь можно начать подготавливать дренажные трубы.

Длина и толщина труб определяются количеством отводящих сточных вод. Зачастую достаточно 11 сантиметровых пластиковых канализационных труб. В них проделывают отверстия, учитывая, что сверху они должны быть меньшими, чем с нижней части. Это нужно для того, чтобы вода отходила равномерно. Кроме того, в начале трубы отверстия проделываются чаще, и далее по мере удаления к концу трубы их делают все реже.

Для более правильного сооружения дренажной системы нужно придерживаться ряда правил:

  • длина каждой дренажной трубы не должна превышать 25 метров;
  • трубы следует укладывать на глубину порядка 150 см, но ниже глубины промерзания грунта;
  • расстояние между дренажными трубами должно быть не менее 150 см;
  • канава для укладки труб должна иметь ширину не менее 50 см, лучше – 100 см.

После подготовки труб можно начинать их укладку в такой последовательности:

  1. Копаем канавы определенного размера. Учитываем уклон в 1,5 градуса, время от времени контролируем нужный уклон, например, строительным уровнем.
  2. В зависимости от типа почвы подготавливаем основание траншеи. Если почва глинистая, то на дне делаем песчаную 10-сантиметровую подушку, а поверх такой же толщины слой гравия. Чтобы на суглинках не заиливались трубы, их нужно обернуть слоем какого-либо фильтрующего материала. Подушка из гравия в данном случае необязательна. Для песчаных грунтов укладывают подушки из песка и гравия, а трубы оборачиваются геотекстилем.
  3. Далее дрены засыпаются 10-сантиметровым слоем гравия, и вся траншея засыпается землей.
  4. Систему фильтрации нужно обустроить вентиляцией. Для этого на конце дренажной трубы устанавливаем трубу для вентиляции высотой приблизительно 50 см. Сверху на нее монтируется защитный элемент, чтобы в трубу не попадал различный мусор.

Правильно сконструированная и установленная система слива обеспечит ее продолжительное и бессбойное функционирование. Баня, таким образом, будет максимально защищена от столь неблагоприятного воздействия влаги, и не возникнет загрязнения территории стоками.

В любом случае устанавливать в бане систему канализации нужно. Это значит, что к этому вопросу нужно отнестись предельно серьезно, не игнорируя никаких нюансов. Лишь в таком случае баня будет радовать хозяина продолжительной и бессбойной работой без необходимости вкладывания в нее все новых и новых средств.

Дренажная канализационная система

Обычно баня на приусадебном участке строится на ограниченное число людей, не превышающее 6-8 человек. Поэтому наиболее подходящим вариантом для собственной бани станет самая простая дренажная система.

Для начала на участке выбрать удобное место недалеко от бани для дренажного колодца. Глубину колодца высчитывают в зависимости от промерзания грунта в зимний период. Если земля промерзает до 70 см, то колодец должен иметь глубину как минимум 1,5 м.

Дренажный колодец делают по принципу устройства сливной ямы — роют яму необходимых размеров и прокладывают к ней сточные трубы. Главное отличие — наполнение колодца дренажем, в качестве которого используют гравий, керамзит, щебень или битый кирпич. Итак, порядок работ по устройству дренажного колодца:

  • На дно ямы выложить 10-сантиметровый слой глины.
  • Таким же 10-см слоем глины обложить траншею, которая будет использоваться в качестве стока, и придать ей форму желоба. Если при рытье траншеи предусмотреть небольшой уклон в сторону канализационной ямы, вода будет стекать по желобу, не задерживаясь и не скапливаясь в одном месте.
  • На тщательно обработанную глиняную подушку выкладывают 0,5 м дренажа (керамзит, щебень или гравий, смешанный с песком), затем аккуратно присыпают слоем земли и тщательно утрамбовывают.
  • Сточную трубу, проложенную от бани к яме, желательно хорошо утеплить, чтобы зимой вода не промерзала.

Если в качестве дренажа была использована смесь гравия и песка, то нужно помнить, что она быстро загрязняется, и периодически ее нужно будет очищать.

Советы по эксплуатации

Если вы всё сделали правильно, соблюли уклон и ровность спуска трубы, если труба уложена ниже точки замерзания грунта и достаточного диаметра, а яма глубока и в ней достаточно дренажа, то эксплуатация будет беспроблемной. Но если они возникают, то есть способы их решения.

Грязь в сливе

В слив могут уйти волосы, какая-нибудь грязь, остатки от банных процедур. Тут все легко и просто: вынимаются заранее предусмотренные доски пола, трап снимается и чистится. Если засор в трубе, то она совсем недлинная, и засор можно устранить обычным ёршиком на проволоке для прочистки труб. Средства для химической прочистки применять нежелательно — все же эта вода так или иначе пойдёт к вам на участок.

Зимой труба замерзает

Когда сливная труба лежит со слишком малым уклоном или волной, в любом изгибе остаётся вода, которая замерзает. Это препятствуют свободному току, и труба промерзает уже по всей длине. Кроме того, вода может перестать течь и замёрзнуть и при обычном засоре. Лёд в трубах имеет больший объем, чем вода, и может их разорвать. Поэтому если труба замёрзла, нужно срочно их разморозить.

  1. При снятом трапе в трубу кружкой Эсмарха (в просторечии — клизмой) заливается кипяток.

  2. Парогенератор — роскошное средство: шланг устройства засовываем в трубу, и пар под высоким давлением очень быстро размораживает все ледяные пробки.

  3. Как только труба разморозилась, нужно как можно быстрей раскопать её и утеплить средствами для утепления.

Общие правила обустройства канализации

В зависимости от уровня обустройства сауны водоснабжением и канализацией, из нее вытекают стоки с разным уровнем токсичности. Из душа в бане и стиральных машин выходят воды, насыщенные стиральным порошком и мыльной пеной с незначительными вкраплениями органики. Для того чтобы нейтрализовать их влияние, достаточно простейшего отстойника, оснащенного фильтром из песка. Септик для бани с туалетом должен быть оборудован более основательно.

Для этого потребуется построить септик, состоящий из нескольких сообщающихся отстойников. При этом следует учитывать объем сточных вод, выходящих из бани, и тип грунта на участке. Под типом грунта подразумевается его способность к впитыванию отфильтрованной жидкости. Если в составе почвы преобладает глина, то следует продумать вопрос об отводе сточных вод в специально построенный водоем закрытого типа.

Как правило, для сохранения участка в чистоте, делаются септики, состоящие из 2-3 резервуаров различной емкости. Их объем выбирается исходя из предварительно проведенных расчетов максимального количества стоков с запасом на 25-30 %.

Первый резервуар используется в качестве фильтра грубой очистки. В нем задерживаются все крупные фрагменты стоков. Для их задержки используется щебень средней и мелкой фракции. Содержимое меняется по мере необходимости. В зависимости от интенсивности использования бани, септик для бани без откачки чистится один раз в 1-3 года.

Во втором резервуаре осуществляется отстаивание загрязненной жидкости. В осадок выпадают все взвешенные вещества. За несколько дней вода становится почти чистой. Она переливается в третий бак.

В дренажную емкость засыпается толстый слой мелкого щебня и песка. Вода проходит через этот фильтр и становится практически чистой. Впитываясь в почву, она ее увлажняет, но, не отравляет.

Такая система может успешно работать годами, не нуждаясь в сложном обслуживании и чистке. Учитывая незначительный объем стоков из бани, в закапывании больших баков в землю нет необходимости. Тем более, установка промышленного септика будет экономически неоправданна, особенно для оснащения бань, которые используются только в теплое время года или периодически.

Сооружение проливного пола

При устройстве слива необязательно, чтобы полы были теплыми. Это означает, что для них не требуется укладывать теплоизоляционный слой внутри конструкции. Монтаж досок настила заключается в их креплении по периметру с использованием дополнительных черепных брусков. Созданную конструкцию можно при необходимости легко демонтировать и вынести наружу для проветривания и просушки, что продлит срок ее службы.

Лаги

Прежде чем приступить к укладке лаг своими руками, необходимо подготовить для них место. Обязательно следует положить двойной слой гидроизоляции

Особое внимание нужно уделить технологии укладки: эти элементы должны быть установлены строго горизонтально с небольшим уклоном в направлении места сбора отработанной воды. Уклон делается посредством вырубки в лагах, постепенно уменьшая их высоту на 2-3 мм в направлении места сбора сточных вод

В конечном итоге должен получиться требуемый уклон пола, который не должен превышать 10°.

При укладке половых досок протекающего пола нет необходимости использовать крепежные элементы. Для правильного выполнения этой работы необходимо учитывать ряд важных моментов, которые обусловлены спецификой проливных полов:

  • Недопустимо начинать стелить доски протекающего пола, пока не будет установлен приемник для воды.
  • Используемый настил одновременно служит гидроизолятором для нижнего перекрытия бани.
  • При укладке досок обязательно необходимо выдержать величину зазора, которая должна составлять не менее 5 мм. Этого будет достаточно, чтобы вода могла естественным путем уходить вниз даже при значительном разбухании настила.
  • В обязательном порядке опорные столбики для лаг оборачивают двойным слоем гидроизоляции.

Опорные столбики

Для изготовления столбиков опор лаг используют кирпич 250 х 250 мм. Эти поддерживающие элементы устанавливают на песчаную или бетонную подушку, выдерживая между ними шаг 0,8-1 м. По завершении монтажа их необходимо оштукатурить, а землю между ними застелить рубероидом.

Если все сделано верно, то расстояние между нижней точкой поверхности протекающего пола и рубероидом, уложенным внизу, будет составлять не менее 300 мм. Выполнить это требование удается за счёт лаг, которые укладывают на опорные столбики.

Видео описание

Установка сливной системы для бани:

Проектирование внутри помещения

Пол со сливом в бане проектируется внутри по тому же принципу, по которому создаётся канализация в доме. Требования для обеих систем водоотвода ничем не отличаются. Наличие вентиляционного стояка или запорного клапана зависит от конкретного помещения. Стояк необходим, если слив организуется сразу из нескольких помещений.

Система водоотвода бетонного пола состоит из:

  • внутренней обшивки стен;
  • пароизоляции стен;
  • гидроизоляции фундамента;
  • несущего основания;
  • щебёночной подушки;
  • бетонного слоя с теплоизоляцией;
  • стяжки под покрытие;
  • отделочного покрытия;
  • трубы для слива канализации;
  • деревянных решёток;
  • сливного отверстия или решётки;
  • перегородки гидрозатвора;
  • сливного патрубка или желоба.


Устройство сливного пола на бетонном основании в бане Источник slipguard.ru
