Как забить «колонку» на даче? Или как сделать абиссинский колодец?

Виды конструкций для водоснабжения

Человек потребляет достаточно большое количество воды. Она требуется для питья, стирки, мойки посуды, уборки, полива, умывания, принятия душа и других целей. Хорошо, если в загородном доме поблизости имеются коммуникации, к которым можно подсоединить дом.

Однако часто такой возможности нет, и здесь на помощь приходят несколько вариантов водообеспечения:

  1. Обычная забивная скважина.
  2. Шахтный колодец.
  3. Абиссинская скважина.

Попробуем разобраться в преимуществах и недостатках каждого типа.

Забивная скважина

Вода, набранная этим способом, имеет высокое качество. Дом можно полностью обеспечить водой даже при высоком потреблении. Однако при использовании такого варианта существуют серьёзные минусы: высокая стоимость, необходимость обеспечить регулярное техническое обслуживание. Без электричества работа насоса невозможна.

Шахтный колодец

Стоимость его создания и обслуживания существенно ниже, чем для скважины. Большой диаметр шахты облегчает уход за колодцем. Он может работать без использования электричества.

Однако качество воды снижается при сильных осадках и весной при таянии снега. Объём запасов воды может истощиться при интенсивном потреблении.

Далее разберемся, какими достоинствами обладает абиссинская скважина, что это за конструкция и как ее установить.

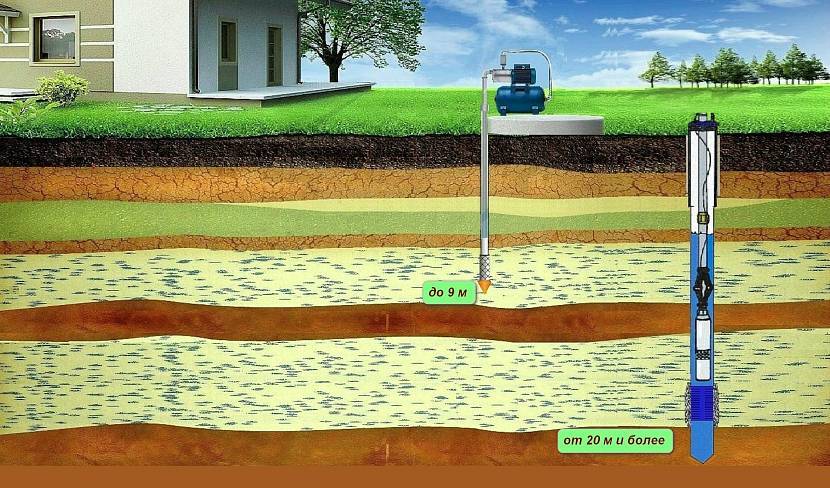

Глубина залегания забивной и абиссинской скважиныИсточник obustroeno.com

Абиссинская скважина

Абиссинский колодец — это скважина «игла». Такое название она получила из-за особой конструкции в виде трубы с наконечником.

Этот вариант был изобретён во время войны между Британией и Эфиопией в 1867-1868 годах. Заслуга его создания принадлежит инженеру Нортону. Такой колодец предназначался для снабжения водой британских войск во время передвижения в условиях пустыни. Конструкцию можно было легко поставить или перенести на новое место при необходимости.


Процесс монтажа скважины «иглы»Источник unipump.ru

Плюсы и минусы абиссинской скважины:

  • При установке такого варианта нет необходимости использовать сложное оборудование. Для монтажа не требуется большого пространства. Рытьё такого колодца не требует значительных затрат.
  • Недостатком является ограничение по глубине залегания водоносного слоя. Этот колодец не может подавать воду с большой глубины. Для того, чтобы проложить скважину, необходимо, чтобы земля в месте установки была относительно мягкой.


Бурение абиссинской скважины на садовом участкеИсточник unipump.ru

Поскольку в большинстве случаев водоносный слой располагается достаточно близко к поверхности, абиссинский колодец способен в достаточной степени обеспечить водоснабжение дачи или частного дома. При интенсивном использовании воды можно поставить на участке ещё один.

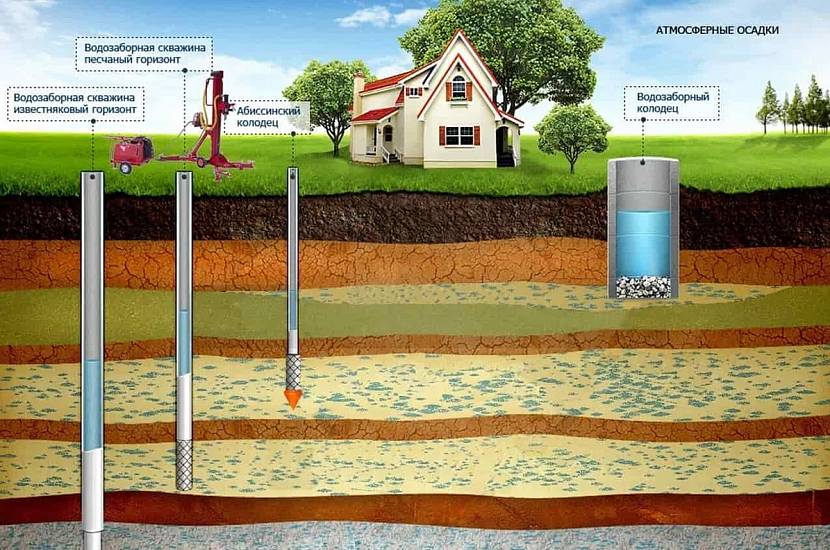

Сравнение скважин на водуИсточник yandex.net

Технология изготовления ствола

В промышленном производстве абиссинских колодцев нет. Изготовление установки заказывают в мастерской или делают собственными руками.

Для того чтобы сделать скважину иглу понадобятся:

  1. Толстостенные трубы ВГП, в маркировке которых указанно «усиленные». Оптимальный размер наружного диаметра трубопроката от 25 до 40 мм. Следует помнить, что чем толще ствол, тем труднее его забивать в землю, а на дебит скважины толщина трубы нисколько не повлияет.
  2. Стальной наконечник, выточенный на токарном станке. Длина детали 10-12 см, Ø на 1-2 см больше Ø трубы, чтобы трение грунтов о ствол не замедляло процесс забивки. Наконечник может быть коническим или пирамидальным, но не сваренным из клиновидных обрезков трубы.
  3. Стальная сетка плотного галунного плетения, необходимая для устройства дополнительного фильтра. Она предотвратит попадание мелких песчинок и даже глинистой взвеси.

Для изготовления ствола лучше приобрести бесшовный трубопрокат, который при забивке однозначно не даст трещин. Трубу необходимо нарезать на отрезки приблизительно по 1,2 – 1,5 м. В буровом деле они называются штангами.

Указанные размеры рекомендованы на основании наибольшего удобства в работе. Конкретная длина отрезков в обозначенном интервале зависит от предполагаемой глубины выработки. Желательно, чтобы один из них был 1 м для окончательного заглубления в водонос.

Наращивание ствола производится по мере заглубления снаряда, выполняется путем последовательного накручивания отрезков трубы ВГП.

Для осуществления соединений по краям отрезков нарезают по 7 витков сантехнической резьбы и используют стальные муфты. Соединения выполняют герметично, в резьбу укладывается сантехническая пакля.

К первому отрезку будущей колонны приваривают наконечник и оснащают примитивным фильтром – это водоприемная часть. В стартовом отрезке трубы сверлят отверстия Ø 8 – 10 мм так, чтобы элементы указанной перфорации располагались в некоем шахматном порядке.

Сверлить отверстия начинают, отступив от нижнего края около 15 см с аналогичной целью сохранения прочностных показателей. В месте соединения первого звена колонны со следующей штангой устанавливается обратный клапан насосной системы.

Чаще всего это шарик, пропускающий воду только по направлению к насосу.

Шаг 1: Перед бурением скважины-иглы нужно запастись инструментом. Общий метраж колонны буровых труб должен быть на 2 — 3 м больше предполагаемой глубины залегания водоносного горизонта. Для облегчения процесса бурения и для организации приямка под устье выработки желательно вырыть шурф

Шаг 2: Если в геологическом разрезе площадки бурения есть валуны и крупная галька, желательно запастись бурами с функцией долота

Шаг 3: Перед началом бурения следует проверить свинчиваемость муфт с буровыми трубами и их количествоЕсли в разрезе участка есть супеси и суглинки, перед установкой в скважину стартовой трубы с фильтром лучше разрушить породу штангой с заостренным наконечником. Если разрез сложен песчаными и гравийными отложениями, проходку абиссинского колодца можно начать с трубы, оснащенной сетчатым фильтром и конусообразным наконечником. Если не планируется установка насосного оборудования в приямок, верхнее звено буровой колонны лучше защитить обсадной трубой, полость которой надо заполнить песком или ПГС

Установка ручного насоса на устье скважины иглы позволит до предела сократить расходы на обустройство источника

Описание и основные характеристики

По своей технической природе конструкция является неким средним звеном между привычным всем колодцем и скважиной водоснабжения. Одной из главных его особенностей является практичность.

Конструкция абиссинского колодца крайне проста: как правило, это достаточно длинная (около 15 м) металлическая трубка с небольшим наконечником в виде фильтра и насосом на самой верхней его части.

Абиссинский колодец характеризуется быстрым монтажом

Особенности использования и технические характеристики:

  1. Предназначен для добычи воды с неглубоких поверхностей земли.
  2. Быстрый монтаж.
  3. Доступность, особенно если сравнивать с большинством других скважин водоснабжения.
  4. Имеет определенные запросы к местности, в которой устанавливается, в том числе к типу грунта.
  5. Позволяет добывать более качественную воду, если сравнивать с обычными колодцами, в которые попадают талые и иные загрязненные воды.

Отдельно нужно выделить компактность таких сооружений. Большинство из них настолько миниатюрны, что их встраивают даже в доме или в подвале.

Как правильно бурить абиссинскую скважину?

Чтобы абиссинский колодец дал качественную воду, держал стабильный дебет и быстро не иссяк, бурение его следует прекратить, как только копье бура коснется водонепроницаемой подстилки водоносного пласта. Тогда и верховодка успеет очиститься (пока дойдет донизу), и сезонные колебания дебета почти не скажутся на продуктивности скважины.

Момент, когда нужно прекратить бурение, легко получается определить по скорости проходки. Как только бур входит в водоносный пласт, скорость резко возрастает, а как только копье касается глины подстилки — заметно снижается. Вот тут и нужно остановиться.

Если водоносный горизонт достигнут, следует проверить наличие воды в выполненной скважине. Делается это манеркой — трубой с заваренным концом, диаметр которой меньше калибра колодца. Такая манерка в скважину опускается на шнуре.

Поначалу свежепробуренная скважина дает воду мутную. И прозрачной она может стать и через час, и через сутки, в зависимости от содержания глины в песке. И вот такую прозрачную воду уже можно использовать для каких-то хозяйственных нужд. Например, для полива. Но пить ее можно будет только после получения результатов анализов.

На анализ вода из абиссинской скважины сдается в местную СЭС. Для пробы нужно 1,5 литра жидкости. Также потребуется оплатить пошлину (вполне приемлемую небольшую сумму) в кассу станции.

Что такое скважина-игла?

Свое наименование подобное сооружение получило благодаря специфической конструкции – конец металлической трубы диаметром 5±2,5 см, забиваемой в грунт, снабжен металлическим наконечником конической формы, благодаря которому она входит в землю как игла. Острие с меньшим углом позволяет улучшить проходимость, а массивная структура (цельный материал) обеспечит отодвигание камней и отклонение водовода от массивных препятствий.

Игла на абиссинский колодец

Для того, чтобы вода могла попасть из водоносного слоя внутрь замкнутой полости, в стенке первой забиваемой плети просверливают отверстия диаметром 10±2 мм с шагом 5,5±0,5 см, которые могут быть дополнительно обернуты мелкой нержавеющей сеткой. Закрепление фильтрующего элемента, удерживающего песок от проникновения внутрь, осуществляется при помощи точечной сварки или нескольких витков проволоки, наматываемых поверх и скручиваемых между собой.

Очевидно, что наконечник, которым оснащается скважина-игла, должен иметь больший диаметр основания, чем наружный размер забиваемых в грунт секций. Это необходимо, чтобы сопротивление слоев не привело к смещению сетки и не оголило отверстия, через которые внутрь попадет грунт и песок. Так как острию следует быть съемным, оно должно иметь следующие конструктивные особенности:

  1. Деталь представляет собой цельный конус, полученный точением стальной болванки, размер сечения которой больше поперечного размера плети на 10±2 мм.
  2. Внутри выполняется удлинённая резьба, глубина которой составляет 1,5 – 2 внешнего размера труб.
  3. От основания конуса до резьбы делается цилиндрическая проточка шириной 5 – 6 мм и диаметром равным соответствующему размеру вкручиваемой плети.

Подобный абиссинский колодец оборудуется путем скручивания секций между собой при помощи специальных удлиненных муфт и постепенного их заглубления путем вбивания при помощи кувалды вручную или посредством тяжелого инструмента ударного действия, установленного на направляющей («бабка»).

При ударном воздействии на трубную сборку, возможны следующие негативные результаты:

  • искривление сечения – предотвращается путем использования толстостенных газовых труб;
  • сгиб в районе муфтового соединения, нарушение герметичности предотвращается применением удлиненных муфт с цилиндрическими проточками;
  • замятие резьбы верхней плети, по которой производится ударное действие – компенсируется использованием специальной сменной насадки из материала с меньшей твердостью;
  • отклонение колонны от вертикального положения – которое можно предотвратить использованием направляющего аппарата и «бабки».

Воду можно добыть и с помощью ручной колонки, тем самым обойтись без электричества

Скважина, получаемая забиванием трубной иглы, являлась прообразом современных выработок, до сих пор используется военными в походах или частниками на даче в качестве быстрого и дешевого способа добычи, благодаря которому вода может быть получена уже через 5 – 8 часов после начала работ. Сверху последней забитой плети устанавливается насос и производится раскачка водоносного слоя, для чего первоначально требуется залить воду и вытеснить воздушную пробку.

Скважины – затратно, но качественно и удобно

В сравнении с колодцем скважина является более технологичной и обладает несколькими преимуществами:

  • большей производительностью;
  • закрытостью источника от внешних воздействий;
  • меньшей занимаемой площадью.

В остальном характеристики скважины зависят от ее разновидности.

Абиссинский колодец

«Абиссинка» на самом деле является не колодцем, а скважиной-иглой. Последнее название у нее связано с формой. Скважина имеет дюймовую шахту, которая сужается книзу, где переходит в итоге в фильтр и заостренный наконечник.

Водоподъемное оборудование устанавливают наверху. Это может быть электрический или ручной насос.

Обустройство такого источника можно провести собственными руками. Процесс представляет собой забивание шахты с постепенным ее наращиванием до достижения водоносного горизонта. Глубина такого источника не превышает 12 м, что связано с возможностями поверхностного насоса.

У абиссинского колодца есть несколько преимуществ:

  • простота и низкая цена монтажа;
  • возможность обустройства внутри дома в подвальном помещении, а также переноса в другое место в случае заиливания;
  • хорошая производительность, позволяющая обеспечить небольшой дом водой;
  • способность работать без электроэнергии при наличии ручного насоса.

К отрицательным характеристикам скважины-иглы относятся:

  • невозможность забивки в скалистых грунтах;
  • ограничение по глубине (водное зеркало не должно быть ниже 8 м).

Фильтровая скважина

Если водоносный слой находится на глубине от 10 до 50 м в песчаном слое, то обустраивают фильтровую, или песчаную, скважину. Она состоит из нескольких элементов:

  • обсадной трубы, которая одновременно играет роль водоподающей;
  • придонного фильтра;
  • насоса погружного типа;
  • оголовка.

Такой источник можно обустроить самостоятельно, но лучше довериться профессионалам. Особенно это касается монтажа насоса.

Производительность источника подходит для небольшого дома. Но у песчаной скважины есть несколько отрицательных качеств:

  • снижение дебета в случае использования одного водоносного слоя с соседом;
  • необходимость ежегодной чистки фильтра и круглогодичной эксплуатации;
  • срок службы не превышает 15 лет.

Артезианская скважина

«Артезианка» является самой дебетовой скважиной. Вода в ней максимально защищена от негативного воздействия внешней среды. Но это не означает, что качество жидкости соответствует нормативам. Нередко необходима водоподготовка в виде умягчения, обезжелезивания и деманганации, что требует дополнительных затрат и выделения места под установку фильтров.

Еще одним недостатком является необходимость получения разрешительной документации на бурение, которое, кстати, невозможно произвести собственными силами, так как приходится сильно заглубляться.

Поэтому этот источник является и самым дорогостоящим. К тому же скважине, а именно насосному оборудованию необходимо ежегодное обслуживание.

Иногда именно артезианская скважина является оптимальным вариантом. Например, для больших домов. Можно подключить целую группу домов, при этом существенно снижаются затраты на бурение и обустройство. К не тому же этот источник прослужит долго.

Достоинства и недостатки

Над возведением абиссинского колодца задумываются многие хозяева дачных домиков, так как конструкция, несмотря на свою лаконичность и экономичность, весьма надёжна. Хотя, стоп. Давайте детально изучим плюсы и минусы сооружения. Как обычно, начнём с достоинств.

  1. Длительный срок службы. Абиссинский колодец прослужит 50–70 лет, а при должном уходе, возможно, и больше. Например, у меня на даче, такая колонка стоит и прекрасно работает с 80-го года.
  2. Стойкость к износу. Скважина противостоит пагубному влиянию климатических, механических, биологических, химических факторов. Большую роль здесь играет грунт, в который забивается труба. Случается так, что труба за 5-8 лет сгнивает полностью.
  3. Простота монтажа. Обустройство конструкции не требует каких-то сверхъестественных умений и наличия специальной техники. Если по той или иной причине заниматься его возведением самостоятельно не хочется, не беда. Ведь можно заказать строительство колодца «под ключ».
  4. Быстрота строительства. При подготовленных материалах и инструментах, «водная артерия» возводится в течение одного дня.
  5. Лёгкость демонтажа. При необходимости, забитая труба запросто извлекается и перемещается в любое другое удобное место. Но бывают и проблематичные случаи.
  6. Безопасность. Сооружение подаёт на поверхность воду, которая в своём составе не содержит вредных веществ. Помимо того, «игла» не вредит почве.
  7. Доступность. Возведение колодца не требует колоссальных затрат. Например, за сооружение стандартного колодца придётся заплатить раза в 4 дороже, чем за обустройство обычной колонки. А если же всё делать своими руками, то можно сэкономить ещё больше.
  8. Компактность. Конструкция занимает минимум места на участке.
  9. Универсальность. Такой источник воды устанавливается не только на улице, но и в доме. Через обратный клапан подключается насосная станция. И вот Вам готовый автоматизированный источник водоснабжения.
  10. Высокое качество воды. Конструкция подаёт безупречно чистую воду без каких-либо загрязнений извне. Главное здесь — найти хорошую водяную «жилу».
  11. Непрерывность. Приспособление подаёт воду беспрерывно. Но при этом есть два условия — большой водоносный слой и отсутствие подсоса воздуха (бывает и такое).
  12. Высокая производительность. Источник водоснабжения способен подавать не менее 50 л жидкости в минуту.
  13. Неприхотливость в уходе. «Игла» не капризна в обслуживании. Забил и забыл…

Что ещё нужно? «Эфиопская» конструкция обладает характеристиками, которые способствуют комфортному проживанию в дачном домике! Попить водички? Не вопрос! Сделать водоснабжение бани? Без проблем! Полить сад-огород? Что может быть проще?

Но не обошлось, разумеется, и без ложки дёгтя.

  1. Минимальный диаметр. Так как диаметр трубы мал, то оснастить приспособление погружным насосом нельзя.
  2. Максимальная глубина. Если водичка залегает на значительной глубине, её «путешествие» на поверхность затруднит высокое давление. В результате чего ручной вакуумный насос не является эффективным.
  3. Вбивание иглы. При выполнении сей занимательнейшей работы можно запросто ошибиться с расчётами относительно глубины ЗВС.
  4. Недостаточная фильтрация. Минимальное очищение водоносной породы, как правило, приводит к заиливанию, в результате чего значительно снижается качество воды.
  5. Препятствия. Бывает, что при забивании трубы встречаются те или иные преграды – большие камни, залежи очень плотной глины, каменные плиты и т. д.
  6. Участок. К сожалению, не на всех территориях реально соорудить сей чудо-колодец. При глубоком залегании грунтовых вод, надо только бурить скважину и ставить глубинный насос.

Таким образом, недостатки, на мой взгляд, существенные, но решаемые. Кстати, отзывы владельцев скважин-игл носят положительный характер. Я Вам больше скажу. У меня самого на даче красуется абиссинский колодец. Жалоб – ноль целых/ноль десятых. Благо ещё — качество воды изумительное, в чайнике совсем нет накипи.

Скважина под абиссинский колодец

Характеристики по глубине

Абиссинский колодец известен и по другим названиям, например:

  • забивная скважина;
  • скважина игла;
  • абиссинская скважина.

Глубина скважины – важный параметр, от которого зависит цена работ. Тем более что водоносные слои присутствуют на различной глубине. Считается, что Россия богата на артезианские воды. Это полезные ресурсы, которые находятся под водоупорными слоями под гидравлическим давлением. Пласты отличаются наличием гидравлического давления, поэтому добыча воды из них обуславливается многими сложностями.

Кроме артезианского водоносного горизонта, существуют грунтовые воды, которые залегают на меньшей глубине. Чаще всего грунтовые воды можно обнаружить на глубине до 10 метров, в некоторых местностях достаточно углубиться до двух метров.

Запасы грунтовых вод пополняются за счет дождевых или талых вод. Считается, что вместе с жидкостью в них попадает грязь, иногда и удобрения с полей. С мелкими колодцами или скважинами могут возникнуть проблемы в жаркие периоды, ведь уровень вод в это время сильно падает.

Во время обильных дождей в мелких колодцах или скважинах возникают проблемы с перезаполнением. Родники из верховных пластов часто вырываются из-под земли. Однако количество жидкости в этих слоях совсем небольшое. Иногда родники возникают при пробитии водоупорных слоев. Если вода сама пробивается из скважины на поверхность, то в некоторых случаях это упрощает доставку ее в дом, в других, наоборот, усложняет.

Если количество воды слишком велико, получается самоизлив скважины. Это грозит превращением участка в болото. Поэтому для скважины большое значение имеет используемый водоносный слой. С этим параметром связаны способы обустройства и характеристики скважины. Каждая характерная особенность имеет свои достоинства и недостатки.

Главное достоинство абиссинской скважины – небольшая глубина. Также пользователи отмечают неплохую производительность. Долговечность сооружения во многом связана с химическими особенностями водоносного пласта. Например, пользователи настоятельно рекомендуют обустраивать качественную фильтрацию абиссинки.

Самодельный вариант будет выглядеть как оцинкованная толстостенная труба длиной 1,5 метра с резьбой на одном конце. На резьбу навинчивается заостренный наконечник. Игла лучше раздвинет грунт на нужной глубине. От основания трубы нужно оставить расстояние, которое нужно под отстойник на песок.

Затем, через примерно 5 см, высверливаются отверстия диаметром около 1 см. Участок трубы с отверстиями нужно обмотать проволокой. Дополнительно пригодится нержавеющая сетка с небольшими дырочками. Сетку нужно закрепить хомутами. Для лучшей фильтрации трубу можно обмотать геотекстилем.

Абиссинский колодец углубляют чаще на пять метров, но он может доходить до 15. При этом предполагается, что вода в скважине не должна держаться около самого дна. Столб воды должен быть где-то посередине. Поэтому глубина скважины может быть разной, но расстояние между насосом и зеркалом воды не должно быть более 8 метров, так как подъем воды будет происходить вакуумным методом.

При создании вакуума воду вверх толкает атмосферное давление. Еще имеет значение величина гидравлического сопротивления. Поэтому если глубина между насосом или зеркалом воды будет большей, то вода не сможет подняться. Насос, работающий всухую, быстро выйдет из строя.

Недостатки колодцев

К превеликому сожалению, кроме позитивных сторон всегда есть и негативные. И недостатки колодцев все же перевешивают в сравнении со скважинами. Это связано и с процессом постройки колодцев своими руками, ведь это весьма длительный процесс, он может занять срок более чем 2 недели. Бурение скважин под колодец — работа сложная.

Избыток грунта после рытья тоже доставит некоторые неудобства, ведь нужно будет дополнительно вывезти его с участка, если не найдется ему более достойного применения. Некачественное строительство шахты (например, плохая кладка кирпича или бракованная плитка) могут сказаться на качестве воды.

В стенах могут образоваться мелкие протечки, и вода будет постоянно загрязняться, в итоге став непригодной для использования. Такие проблемы станут реальностью, если не отнестись к вопросу постройки колодца со всей серьезностью и профессионализмом.

А самой основной проблемой может стать нахождение источника. Долгие поиски и неспешные попытки приведут к тому, что можно изрыть весь двор, но безрезультатно. Стоит только представить, сколько сил на это можно убить — и руки сразу опускаются. В таких случаях нужно воспользоваться помощью профессионалов, которые компетентно подойдут к решению проблемы.

Но бывает варианты и похуже. При рытье можно попасть на плывун. Это крайне неприятная ситуация, так как быстрый подземный поток несет в себе песчаную взвесь, и вода будет совсем непригодна к использованию. Обойти плывун практически невозможно. Нужно начинать все по новой на другом месте.

Шахта колодца должна упираться в глинистую прослойку грунта. В очень крайних случаях допускают присутствие песчаника, однако он должен быть неподвижным, только тогда воду можно использовать для питья.

Рассмотрим все минусы постройки колодца более детально.

Риски загрязнения воды

Как уже оговаривалась, некачественная постройка шахты может привести к постоянному загрязнению источника. Причем ремонт колодца — это весьма сложная процедура. Кроме того, есть и другие факторы, такие как неблагоприятная экологическая среда в сочетании с малой глубиной шахты (например, абиссинский колодец) может спровоцировать риск загрязнения воды техническими отходами с внешней среды.

Возможно изменение привкуса воды, но признаки могут быть и незаметными. Использование нечистой воды способно привести к различным заболеваниям, скоплению токсинов в организме и т.д. Более того, если дачный участок находится на болотистой местности, то попадание вредных биологических организмов в источник воды — это неизбежная реальность. Поэтому абиссинский колодец — не самый хороший вариант. В истории существует множество примеров, когда казалось бы чистой колодезной водой травились люди.

Как видим, абиссинская скважина в колодце настолько неэффективна, что лучше и не думать о том, чтобы заменить ею полноценный колодец.

Необходимость регулярного ухода

Если вы планируете редко пользоваться колодцем, нужно помнить, что отсутствие эксплуатации сказывается на его состоянии не лучшим образом. Если источник воды перестаивается, это грозит тем, что на дне может образоваться осадок или ил. Стенки шахты могут зарасти, отсыреть и порыться мхом и грибками. Такое возможно даже при регулярном использовании

Поэтому важно знать, что колодец нужно обязательно чистить. Обычно его промывают с помощью разнообразных дезинфицирующих средств

Но такой способ опасен химическим загрязнением воды, что не позволит вам пользоваться источником некоторое время.

Также в современных условиях есть практика использования донных фильтров. Можно менять их раз в полгода. Если это абиссинский колодец, то его проще чистить благодаря тому, что он достаточно мелкий. Но это чревато последствиями, ведь тогда абиссинский колодец будет очень быстро загрязняться.

Утепление колодца — это тоже хлопоты, если он находится на очень малой глубине.

Малый водозабор

Водозабор в колодце происходит не так быстро, как этого хотелось бы. Обычно это 150 литр в час. Поэтому для водоснабжения дома, в котором востребовано большое потребление воды, колодец может не справляться так качественно и быстро, как хотелось бы, особенно если шахта выстроена для полива земельного участка, огорода и других насаждений. Колодцы просто не смогут восполнить объем воды в краткие строки. В таких случаях нужно обзавестись терпением и набирать, например, воду в бочки. За несколько таких наборов можно обеспечить необходимый объем воды на день.

Абиссинский колодец

Это интересный вид скважины, которая в свое время выручила войско и позволило одержать победу над врагом. Вода для такого источника берется из верховодки или в некоторых случаях из грунтовых вод. Глубина, на которую изготавливаются скважины-иглы может достигать 25 метров, что довольно много. Пробивают такую шахту вручную или с помощью небольшого бура. При ручном бурении применяются металлические трубы такой длины, которые позволят достичь требуемого уровня. На патрубок, который будет первым погружаться в грунт надевается специальный конус или игла, в силу чего скважина получила второе название. Чаще всего применяются трубы в 1, 2 или 2,5 дюйма. В первой делаются отверстия, через которые вода будет поступать в трубу. Они закрываются металлической сеткой, которая будет отфильтровывать твердые частички больших размеров.

Труба забивается вручную с применением блина от штанги или похожим на него инструментом. По мере погружения остальные отрезки привариваются или прикручиваются посредством муфт. Актуальным для таких скважин является также шнековое бурение. Шнек небольшого диаметра закрепляется к двигателю и постепенно погружается до требуемой глубины.

Плюсы и минусы

В силу особенностей такой скважины можно выделить плюсы:

  • дешевизна изготовления;
  • простота монтажных работ;
  • возможность изготовления своими руками;
  • возможность работать самостоятельно;
  • доступность комплектующих;
  • неплохой дебет;
  • доступность комплектующих.

Все требуемое оборудование для такого источника можно изготовить самостоятельно из подручных материалов. Готовые конусы можно приобрести в магазине. Нет необходимости в громоздком или специнструменте. Такую скважину можно бить не только во дворе, но и в подвале, а также погребе. При этом решается вопрос с местом установки насоса. Все работы можно выполнить самостоятельно без помощи посторонних. Некоторые виды скважин-игл способы обеспечить дебет до двух кубических метров воды в час. Этого будет достаточно для обеспечения крупного хозяйства. Есть у такого решения и недостатки:

  • плохое качество воды;
  • опасные химические примеси;
  • необходимость обслуживания;
  • не везде доступно;
  • невозможно сооружение на твердых грунтах.

При хорошем раскладе такой источник сможет прослужить более 10 лет при постоянном использовании. Если речь идет только о сезонном заборе жидкости, тогда могут быть проблемы. Скважина быстро заиливается и требует чистки. При расположении заводов химической промышленности в радиусе 4 км в воде могут быть примеси различных химических веществ, одним из которых является фенол. Абиссинскую скважину невозможно обустроить в грунтах, где есть булыжники. Кроме того, не везде есть верховодка.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

  1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
  2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
  3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

  • рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
  • рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
