Анкера для регулируемого пола

Как устроен и «работает» регулируемый пол

Финишные половые покрытия устанавливаются по деревянным лагам (в случае использования половых досок) или по сплошному основанию из листов клееной фанеры или ОСП (в случае использования ламината или мягких покрытий).

Схема регулируемого пола

Болты для регулируемого пола

Добиться такого результата при помощи неподвижных лаг очень сложно, часто приходиться использовать различные клинья или подкладки для выравнивания пространственного положения. Эти клинья могут из-за неправильной фиксации или вследствие иных причин выпадать, полы начинают прогибаться и скрипеть. Устранить такие проблемы без демонтажа части покрытий невозможно, а демонтаж связан с большими потерями времени и денег.

Регулируемые полы своими руками – схема одного из возможных вариантов

Регулируемые полы позволяют идеально выравнивать поверхности на любых неровных основаниях. Кроме того, механизм выравнивания дает возможность регулировать зазор между полом и несущим основанием, а это позволяет размещать в этих местах различные инженерные сети.

Коммуникации под регулируемыми полами

Регулируемые полы состоят из пластиковых болтов-стоек или металлических шпилек, половых лаг или фанерных листов. Производится много модификаций систем регулирования, но принципиальных различий между ними нет. При помощи вращения резьбовых соединение происходит плавное опускание/поднимание элементов конструкций, таким способом можно точно установить основание полов в требуемом положении.

Схема пола регулируемого

Существует несколько видов регулируемых полов, следует ознакомиться с ними подробнее.

Порядок использования анкеров для лаг

Вкратце порядок использования анкеров таков:

  • На полу делается разметка по заранее приготовленным отверстиям в лагах и схеме сборки регулируемого пола;
  • По разметке в полу сверлятся отверстия 10 мм в диаметре;
  • Анкер забивается в отверстие в полу и шпилька вворачивается в анкер для усиления;
  • На шпильку наворачивается гайка, на гайку кладётся шайба;

  • По расставленным шпилькам на шайбы укладываются лаги;
  • Сверху лаг укладываются вторые шайбы и накручиваются вторые гайки;
  • Гайками сверху, лаги регулируются по уровню;
  • Гайками снизу лаги прочно закрепляются;

  • Верх шпилек срезается болгаркой;
  • На лаги укладывается фанера, и выполняется отделка.

Какими бывают?

Анкерный болт, при помощи которого выполняется регулировка и компенсация усадки, имеет не слишком разнообразное исполнение. Метизы бывают стандартными и нетипичными, изготавливаемыми по индивидуальному заказу. Базовые варианты по длине не превышают 150 мм, имеют размерный диапазон от М20 до М30. Все нетипичные диаметры и размерные характеристики материалов чаще всего изготавливаются на заказ.

По типу своей конструкции регулировочные анкеры чаще всего являются забивными. Они предусматривают использование латунной нержавеющей гильзы, устанавливаемой в предварительно подготовленное отверстие.

Советы по установке конструкций с регулируемыми опорами

Чтобы успешно смонтировать такого типа систему пола необходимо:

  1. Когда установка регулируемых опор завершена, следует непременно очистить основание перед укладкой настила. Дело в том, что неубранный мусор, куски пластика, опилки после финальной отделки пола могут привести к появлению скрипов и шума.
  2. Все крепежные элементы для конструкции пола следует тщательно вбивать и закручивать, ведь от этого зависит прочность и надежность системы.
  3. Специалисты рекомендуют для монтажа использовать такой крепежный элемент как анкер для регулируемого пола. Это тот же дюбель, но мощнее. Анкеры обеспечивают надежную и долговечную фиксацию. Они не только удерживают на месте брус, но и одновременно притягивают его к полу, передавая дополнительно всей конструкции жесткость.
  4. Когда обустраивается высокий пол, лучшим решением станет размещение между лагами звукоизоляционных материалов. Тем самым при эксплуатации покрытия не будут раздаваться шумы.
  5. Не следует экономить на качестве товара для создания регулируемой конструкции. Будет более выгодно с финансовой стороны сразу приобрести дорогие комплектующие, чем потом переделывать всю работу.

Если по завершению монтажа появится необходимость переместить коммуникации, можно демонтировать несколько полос покрытия и потом поставить их назад.

Общие моменты монтажа. Применяемые материалы

Для монтажа регулируемого пола помимо элементов системы регулирования потребуется: деревянные бруски и фанера.

Деревянные бруски, применяемые при монтаже полов должны иметь сечение не менее 45х45 мм. Монтаж регулируемых полов не следует выполнять с помощью сырой древесины с непостоянным размером сечения бруса. Это может осложнить сам монтаж, и вызвать проблемы при эксплуатации. Поэтому бруски должны иметь минимальную остаточную влажность, и стабильный размер. Для монтажа регулируемых полов хорошо подойдут срощенные бруски, но это увеличит стоимость материалов. Для защиты от влаги и плесени брус можно обработать специальным антисептиком до начала монтажных работ.

Для обеспечения требуемой прочности и жесткости, при монтаже регулируемого пола следует применять фанеру толщиной не менее 18 мм, если настил ведется в один слой. Если настил выполняют в два слоя, следует использовать фанеру толщиной не менее 12 мм

При монтаже пола, следует обратить внимание на то, что стыки первого слоя фанеры должны проходить по бруску. В качестве дополнительного крепления на бруски можно нанести клей, он придаст полу дополнительную жесткость

При двухслойном настиле каждый последующий слой должен быть смещен на треть листа.

Мы рассмотрели монтаж двух самых распространенных систем регулируемых полов. Обе системы в зависимости от стоимости от объема работ имеют и плюсы, и минусы. Это объясняется двумя факторами: стоимостью компонентов и возможностью их приобретения. Последний фактор наиболее актуален для не больших городов, куда системы регулируемых полов еще не успели дойти.

Особенности

Регулируемый анкер — металлическое изделие, имеющее сборную конструкцию. В нем присутствуют опорная и ответная части, гильза с резьбой и крепеж, вворачиваемый в нее. Для компенсации усадки достаточно просто менять регулировочный анкер по высоте, увеличивая или уменьшая ее. Опорные части пластин имеют в своей конструкции отверстия, при помощи которых осуществляется их крепление к поверхности деревянных конструкций. Иногда в ответной платформе присутствуют направляющие трубчатые элементы.

Основное правило выбора регулировочного анкера таково: его опорные площадки должны по размеру соответствовать сечению бревна или бруса, которые им предстоит удерживать. Принцип работы компенсатора усадки довольно прост. Его устанавливают строго на те участки, что были запланированы при проектировании, под столбом или опорной балкой, с креплением ответного элемента к лагам перекрытия, конструкции кровли, другому несущему элементу здания или сооружения.

Изготовление этого вида метизов осуществляется из легированной или углеродистой стали. Для защиты от коррозии используется цинковое покрытие, наносящееся горячим способом. Шпилька и гайка имеют стандартную конструкцию с довольно широким шагом резьбы. При перемещении стопорного элемента удается уменьшить зазор между пластинами.

Установка лаг на металлических пластинах

Главное достоинство таких полов – значительно повышается устойчивость крепления за счет увеличение площади нижнего упора. Недостаток – увеличиваются сроки, невозможность делать работу самостоятельно.

Установка лаг на металлических пластинах

Лаги фиксируются к П-образным пластинам при помощи саморезов, регулировка по высоте расположения лаг производится при помощи ряда вертикально расположенных отверстий по обеим сторонам пластины.

Шаг 1. С помощью веревки с синькой сделайте разметку мест расположения половых лаг. Рассчитайте необходимое количество материала и доборных конструкций.

П-образный кронштейн

Шаг 2. Определите уровень пола, сделайте метки на стенах. Расставьте по линиям металлические пластины и лаги. Ширина пластин должна соответствовать шине лаг. Расстояние между пластинами зависит от параметров лаг, для бани достаточно сорока сантиметров.

Проведение разметки

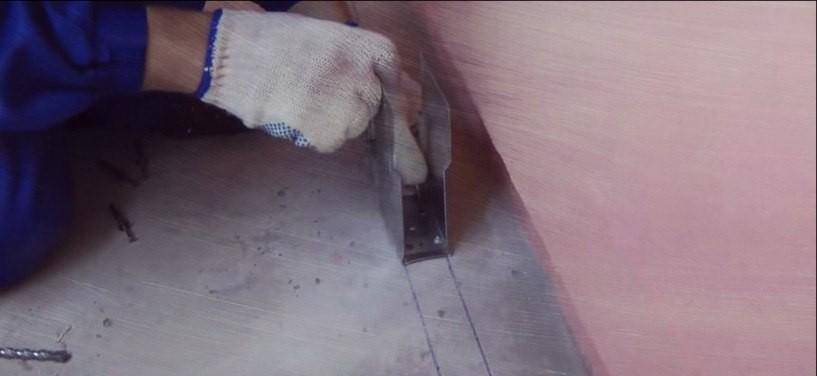

Шаг 3. Дюбелями зафиксируйте пластины к бетонному основанию. Дюбеля сразу забивайте до упора, потом их очень трудно подтянуть – сверху лежит лага и препятствует к нему доступ. Если во время фиксации металлические пластины немного сдвинулись – ничего страшного. Во время установки лаги немного подогните их боковые части в нужную сторону.

Фиксация кронштейна

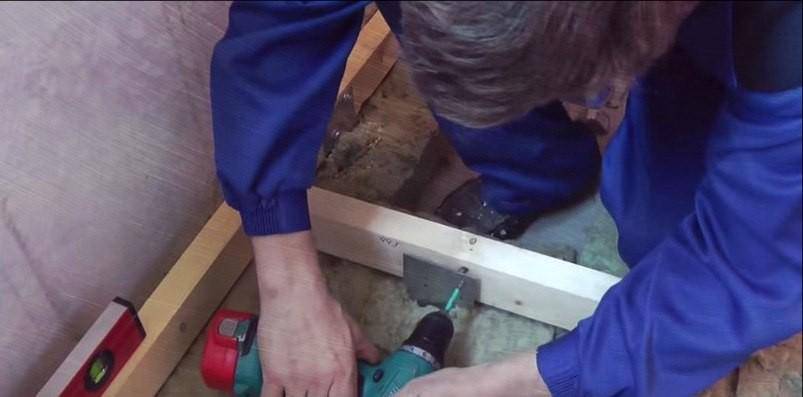

Шаг 4. Возьмите первую лагу, поставьте в нужном положении ее концы. В таком положении прикрепите лагу к боковым поверхностям П-образных пластин, для фиксации используйте саморезы по дереву. Теперь можно фиксировать пластины, расположенные посредине лаги. Но для этого постоянно проверяйте горизонтальность, лага под собственным весом немного прогибается. Если есть желание сделать работы быстрее и качественнее, то пользуйтесь веревками для выставления горизонтального уровня. Как это делается рассказано выше. Следите, чтобы саморезы не раскололи лаги, выбирайте их по размерам, вкручивайте под небольшим уклоном вниз.

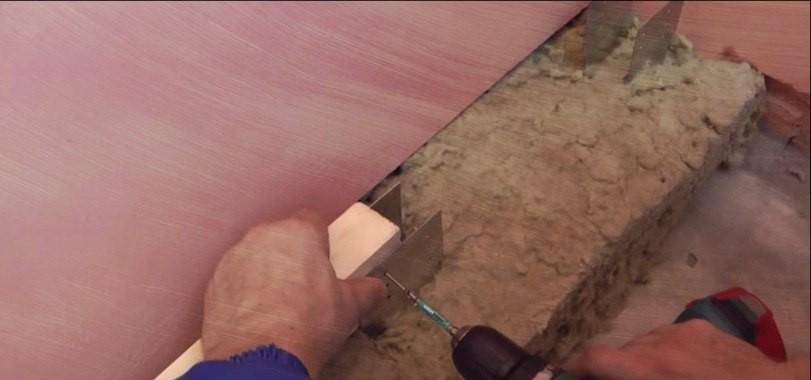

Фиксация лаги

Работа выполняется по уровню

Шаг 5. После установки всех лаг нужно болгаркой срезать выступающие части пластин. Делать это довольно неудобно. Но, несмотря на «сложные» условия отрезания, постарайтесь минимально повреждать диском деревянные лаги.

Монтаж регулируемых лаг

Полы на опорах из мебельных шпилек

Еще один способ укладки лаг на регулируемые опоры – использовать мебельную шпильку, двухстороннюю – с метрической и однозаходной резьбой. Их давно применяют для крепления навесных элементов к бетонным, кирпичным, деревянным поверхностям. Чтобы уложить деревянный пол на лагах, подойдут шпильки сечением 8-10 мм.

Брусья необходимо предварительно подготовить. Для этого через каждые 30 см в них просверливают:

  • Отверстия, соответствующие сечения шпилек;
  • Соосные полуотверстия диаметром 20-25 мм и глубиной 20 мм – для заворачиваемых гаек.

Устройство полов в доме выполняют следующим образом:

  • Укладывают с шагом в 1 метр брусья;
  • В бетонном основании сверлят отверстия, совпадающие с отверстиями в балках;
  • Устанавливают полимерные дюбели;
  • Вворачивают шпильки.

Следующим этапом готовят опорные кронштейны: на шпильки наворачивают по две гайки и надевают шайбы, внешний диаметр которых превышает 30 мм. Устанавливают балки так, чтобы они опирались на шайбы; сверху наживляют еще по одной гайке. Нивелируют высоты: одной нижней гайкой уровень выставляют, второй – контровочной – закрепляют. Завершают монтаж чернового пола операцией по закручиванию верхних гаек. С помощью болгарки срезают торчащие концы шпилек и готовят настил – доски, фанеру, ОСБ.

Цена работ минимальна: их можно выполнить самостоятельно. Стоимость метизов значение имеет, однако они считаются расходным материалом. По сравнению с затратами на основное сырье, этой величиной можно пренебречь.

Регулируемые опоры для лаг – один из самых простых способов выравнивания чернового пола. Благодаря данной технологии можно избежать «мокрых» работ, сопряженных с заливкой стяжки. Это позволяет укладывать финишное покрытие на черновой пол сразу же после монтажа деревянной обрешетки из лаг и древесно-стружечных плит. В статье будут рассмотрены основные виды опор, подходящих для регулировки высоты напольных балок, а также особенности их применения.

Установка лаг на металлических шпильках

Регулируемые полы такого типа можно изготовить самостоятельно, именно об этом варианте мы расскажем. Размеры лаг подбирайте с учетом характеристик пола и максимальных нагрузок. Шпильки металлические с цинковым покрытием, рекомендуемый диаметр 6÷8 мм. Для сборки конструкции понадобятся шпильки, гайки и шайбы.

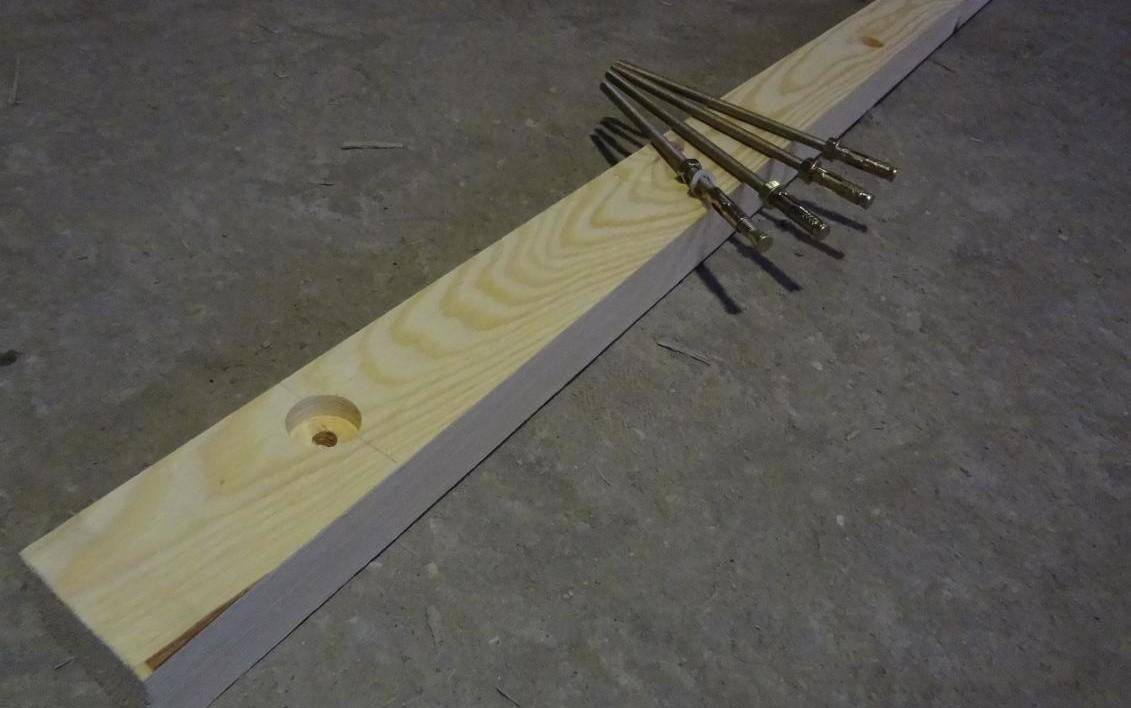

Дюбель-шпилька для крепления лаг

Комплект лаги со шпильками

Шаг 1. Отбейте на несущем основании параллельные линии на расстоянии 30÷50 см. Чем больше расстояние, тем мощнее лаги нужно выбрать.

Шаг 2. Производите расчет по количеству лаг, шпилек, шайб и гаек. Рекомендованное расстояние между шпильками 30÷40 сантиметров. Подготовьте все материалы, доборные элементы и инструменты для производства работ.

Шаг 3. Разметьте отверстия в лагах под шпильки, все они должны лежать на линии симметрии. В намеченных местах вначале просверлите сквозное отверстие Ø6 мм под шпильку (если диаметр шпильки иной, то и отверстие нужно сверлить соответствующее). С лицевой стороны лаги высверлите перьевым сверлом отверстие под диаметр шайбы. Глубина отверстия должна на несколько миллиметров превышать сумму высоты гайки и толщины шайбы.

Шаг 4. Положите по очереди каждую лагу на отбитые параллельные лини на бетонной стяжке

Очень осторожно по очереди по каждой лаге сделайте метки будущих мест установки анкерных резьбовых элементов. Следите, чтобы лага не двигалась

Для меток пользуйтесь дрелью или обыкновенным карандашом. Для дрели нужно брать сверло с победитовой напайкой. Места обозначены – отнимайте лагу и сверлите отверстия в бетоне. Размеры отверстия должны отвечать размерам анкеров.

Установка анкера

Есть второй способ разметки отверстий под анкера, он отнимает больше времени, зато полностью исключает вероятность ошибок. Делается это так. Вначале нужно разметить только два крайних отверстия под анкера, вкрутить в них шпильки на двух гайках зафиксировать лагу в нужном положении. Теперь во время дальнейшей разметки лага никуда не сместится. В таком положении можно сразу высверлить отверстия под анкера на всю глубину. Работы выполнены – лага снимается, вкручиваются на место все шпильки. Такую процедуру придется выполнять с каждой лагой, производительность труда уменьшается раза в два. Но вы должны сами принять окончательное решение по способу разметки с учетом состояние бетонного основания пола и своего опыта выполнения подобного рода работ.

Шаг 5. На каждую шпильку закрутите гайку и положите шайбу. Желательно сразу приблизительно определиться с местом их расположения по высоте, это ускорит работу. Шпильки в анкеры закручивайте прочно. Для этого можно использовать специальное слесарное приспособление или иные простые методы. Можно приобретать шпильки, имеющие на торце отверстия под вставной колюч или шестигранник под рожковый ключ, но стоят они значительно дороже обыкновенных.

Установка лаг на шпильки

Проверка горизонтальности

Установленные лаги

Видео – Как закручивать шпильки

Шаг 6. По очереди надевайте на шпильки лаги, ключом соответствующего размера путем поворота нижней гайки влево/вправо выравнивайте положение лаги. Как это делается, мы уже рассказывали. Имейте в виду, что шаг резьбы металлических гаек намного меньше, чем пластиковых. В некоторых случаях крутить придется довольно долго, что утомительно. Тем более, что положение будет неудобным: придется сидеть на коленях, а ключ подводить снизу лаги.

Шаг 7. Лаги выставлены – можно приступать к их фиксации. Используйте шайбу и гайку, вставляйте их в верхнее отверстие.

Общий вид установленных лаг

Лаги на шпильках

Фото регулируемых лаг

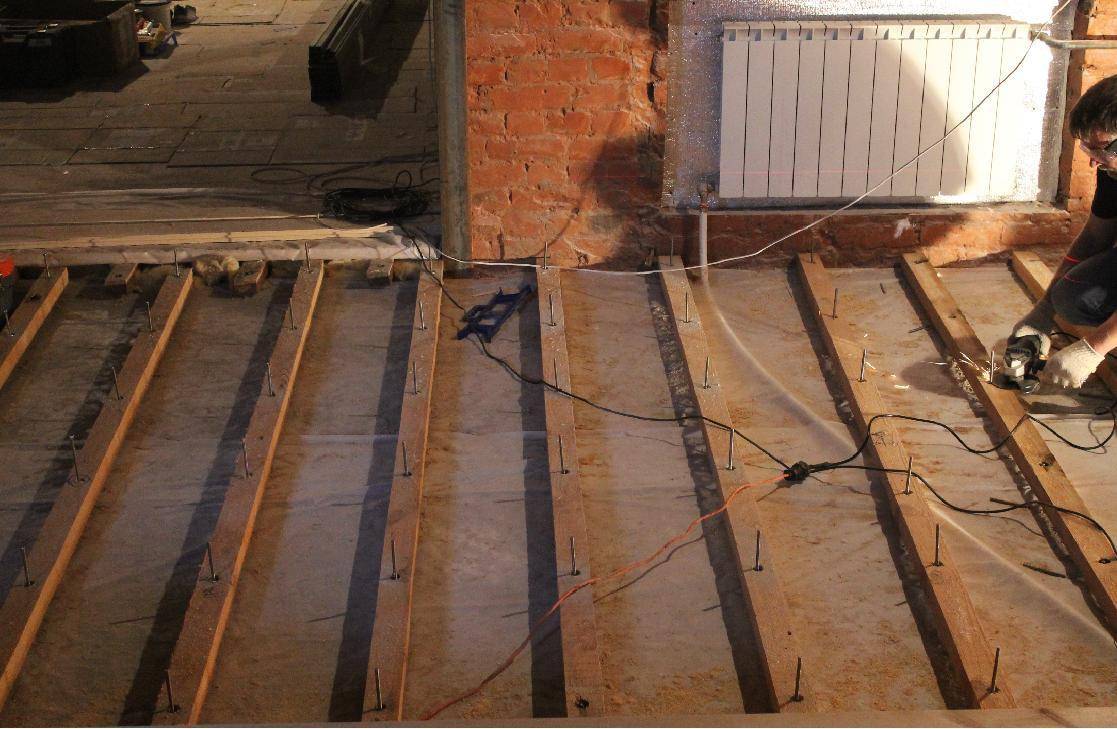

Шаг 8. Выступающие концы шпилек отрежьте болгаркой. Будьте осторожными с лагами, не повреждайте целостность пиломатериалов диском пилы.

Целесообразность выбора регулируемых полов

Даже притом, что регулируемые конструкции имеют массу достоинств, многие владельцы недвижимости при проведении ремонта сомневаются в целесообразности их монтажа.

В некоторых случаях предпочтительнее всего устанавливать именно данный вид покрытий, а именно:

  • если черновое основание сложно или невозможно выровнять, поскольку на нем имеются большие перепады и дефекты;
  • когда при выравнивании основы по ряду технических причин нельзя задействовать материалы, имеющие большой вес;
  • если напольное покрытие необходимо создать с несколькими уровнями, отличающимися по высоте;
  • когда нужно под полом проложить инженерные коммуникации;
  • если существует потребность в обустройстве дополнительной шумо- и теплоизоляции.

Расчет расстояния между лагами при монтаже пола

Расстояние между лагами (шаг) – очень важный параметр, на основании которого делаются расчеты требуемого количества стройматериала. Когда в качества финишного перекрытия используются толстые доски, обладающие хорошей прочностью, балки можно монтировать сравнительно редко. Если настил осуществляется тонкими элементами, то шаг нужно уменьшать. В таблице 2 приведена зависимость расстояния между лагами от толщины финишного покрытия.

Таблица 2

Данные, приведенные в таблице 2, являются приблизительными. Для более точного расчета шага можно привести пример, когда необходимо узнать, какое расстояние должно быть между балками при конструировании пола в помещении длиной в 9 м. При этом используется брус с сечением 180х100 мм, а в качестве финишного покрытия применяются доски толщиной в 30 мм.

Схема укладки фанеры на лаги.

Так как толщина доски равняется 30 мм, то, согласно таблице 2, шаг должен составлять 0,5 м. Общее количество балок будет обозначено как k. Следовательно, ширина всех лаг будет равна 100*k (мм). Первые брусья будут укладываться на расстоянии 30 мм от стены. Исходя из этого, шаг между ними равен k-1, а расстояние между всеми элементами равно 0,5*(k-1).

Чтобы узнать шаг между балками, нужно создать уравнение: длина комнаты = ширина бруса + расстояние между всеми лагами + отступ от стен. В результате получается: 9 м = 100 мм*k+0,5*(k-1) м + 30 мм*2. Приведя все значения в единую систему исчисления, получите: 9 = 0,1*k + 0.5*(k-1) + 0,03*2.

Решив данное уравнение, увидите:

  • 9 = 0,1*k + 0.5*k – 0,5 + 0,06;
  • 9 + 0,5 – 0,06 = 0,1*k + 0,5*k;
  • 9,44 = 0,6*k;
  • k = 15,7 шт.

Количество балок должно быть целым, поэтому полученное значение следует округлить в большую сторону. То есть для конструирования пола необходимо приготовить 16 лаг. Сумма всех промежутков между лагами будет равна: 9 – 0,06 – 16*0,1 = 7,34 м. Разделив это значение на количество промежутков, получите: 7,34 / 15 = 0,489 м. Для приведенного примера необходимо устанавливать лаги через каждые 0,489 м или 48,9 см.

Схема утепления пола с лагами.

Следуйте советам, чтобы полученная конструкция была надежной:

  1. Основание, на которое предполагается монтировать пол, должно быть тщательно очищено от мусора и обработано грунтовкой глубокого проникновения.
  2. Все деревянные элементы следует обработать антисептиком, с помощью чего можно повысить эксплуатационный срок деревянной конструкции.
  3. Укладывать балки нужно по окну с зазорами между стенами в 3-4 см.
  4. После монтажа лаг поверхность проверяется на горизонтальную ровность длинным уровнем. Если просветов между уровнем и балками нет, значит, все работы выполнены правильно.

От сечения лаг и шага между ними зависит надежность всей конструкции. Поэтому к выбору данных параметров следует отнестись со всей серьезностью.

Деревянные полы на лагах – один из наиболее старых методов обустройства полов и единственно используемый в северных районах нашей страны. Современные материалы лишь усовершенствовали старинные технологии, за счет чего существенно расширились сферы применения и улучшились эксплуатационные показатели. Перед тем как перейти непосредственно к рассмотрению различных вариантов, следует немного ознакомиться с инженерными требованиями по расчетам.

Лаги отличают от балок меньшими размерами и мобильностью. Если балки после монтажа нельзя перемещать, ремонт очень долгий и трудозатратный, то лаги являются мобильным архитектурным элементом. Их намного легче монтировать, в случае необходимости ремонт производится быстрее.

Перед тем как приступать к строительству пола, нужно изучить требования нормативных документов к размерам лаг и расстоянию между ними с учетом толщины половых досок.

Таблица сечения лаг при шаге 70 см

Таблица расстояния между лагами в зависимости от толщины доски

Для того чтобы научиться самостоятельно делать расчеты на основании таблиц, полезно будет рассмотреть простейший пример. Исходные данные: длина помещения 10 м, возьмем половую доску толщиной 30 мм.

Методика расчета

Согласно таблице, при такой толщине доски удаление между лагами составляет 50 см, при дине помещения в 10 м понадобится 20 лаг. Удаление лаг от стен не может превышать 30 см. Значит, что нам придется увеличить их количество на одну штуку, расстояние между остальными уменьшится до 45 сантиметров.

Не нужно вычислять размеры и расстояния с точностью до миллиметра, никто таким замерами не занимается. Кстати, при строительстве абсолютное большинство архитектурных элементов и конструкций измеряется в сантиметрах, самая большая точность – полсантиметра. Миллиметры во время измерений почти не используются.

Как вычислить размер и сечение

Надежность конструкции при эксплуатации также зависит от правильности выполненных расчетов. Толщина бруса устанавливается расчетным путем.

Между стеной и окончанием торца дерева следует оставить зазор 2-3 см, это необходимо, чтобы избежать образования возможных деформаций при колебаниях температурно-влажностного режима.

Чтобы определить какой брус использовать для перекрытия 5 метров, следует произвести некоторые расчеты.

Толщина прямопропорцинально зависима от используемого материала и характеристик пола. При расчетах учитывается максимальная нагрузка и шаг между опорами. Для жилых помещений эта цифра – 300 кг/м2, то есть 300 кг на квадратный метр должно выдержать покрытия пола. Имеются готовые расчетные данные, согласно которым установлена длина пролета и по сечению, который следует приобрести на выполнения работ.

Расстояние между стенами, (длина требуемого для укладывания изделия) в метрахРазмеры поперечного сечения, в миллиметрах
 6 220х180
 5 200х150
 4 180х100
 3 150х80
 2 110х60

Стоит отметить, что строительный материал изготавливается прямоугольной формы, и при установке он кладется на ребро, то есть меньшим размером в сечении на фундамент. Таким образом, достигается жесткость и надежность во время эксплуатации.

Размер по толщине может быть выбран и больший по сечению, это необходимо при планировании укладывания слоя утеплителя. Лаги для устройства пола выбираются, исходя из размера бруса и иных характеризующих параметров.

Как сделать регулируемые полы из фанеры

Фанера представляет собой плиту, спрессованную из нескольких слоёв древесного материала – шпона, а не их древесной стружки. Поэтому она достаточно прочная, несмотря на небольшой вес. Полы из фанеры экологичны, удобны в использовании и при проведении работ. Из такого материала можно сделать как черновой, так и чистовой тип пола.

Регулируемые полы из фанеры можно устанавливать даже на неровной поверхности

Установка регулируемого пола из фанеры имеет свои плюсы:

  • Экономичность вложений и быстрота процесса;
  • Высокие теплоизоляционные качества;
  • Если выбран влагостойкий материал, устойчивость к влажности;
  • Низкое истирание, продолжительная служба.

Когда грунт имеет значительные изъяны, имеет смысл сделать настил на ножках, используя деревянные брусья.

Вначале подготавливается основание, убирается мусор и грязь. Поверхность выстилается любым гидроизоляционным материалом – плёнкой или рулонным рубероидом. Устанавливаются лаги из деревянного бруса с учётом нулевого уровня – его линия должна проходить в точном соответствии с поверхностью лаг.

Брус укладывается у противоположных стен – положение контролируется с использованием дощечек-подкладок, а затем проверяется уровнем. Между лагами натягиваются нити, играющие роль маяков, промежуточные брусья укладываются с интервалами 40 мм.

Следует иметь в виду, что для укладки всей системы потребуется фанерный лист в 2 см толщиной. В конце производится шлифовка поверхности.

Правила подготовки

Если вы решили установить регулируемые опоры для лаг своими руками, то необходимо выбрать тип регулируемой конструкции и определить высоту, на уровне которой будет фиксироваться черновой настил. Нужно ориентироваться на уровень пола, его толщину следует вычесть при расчетах.

Обустраивая пол, помещение обмеряется, вычерчивается план. Если на руках у вас будет чертеж, то вы сможете рассчитать количество материала и метизы для крепления. Это позволит определить схему расположения нарезанных и цельных элементов. По периметру помещения в любом случае следует оставить вентиляционный зазор, ширина которого составит 1 см. Такой же должен быть между ставками и соседними плитами.

Прежде чем установить регулируемые опоры для лаг пола, необходимо определить расстояние между отверстиями, которое будет зависеть от укладки покрытия для финишного пола. Для идеальной сухой стяжки под линолеум или напольную плитку между осями отверстий должно быть выдержано примерно 30 см. Между центральными точками винтовых устройств максимальное расстояние составляет 50 см. Это верно, когда выравнивание осуществляется плитами. А вот для лаг этот параметр равен 45 см.

Если конструкция с регулируемыми лагами предусматривает на следующем этапе укладку дощатых половиц, то прибивать к лагам фанеру нет необходимости. Доска сразу же крепится к брусу, об этом не следует забывать, когда вы будете думать над тем, каким должен быть уровень чернового пола.
