В объятиях тишины: рекомендации специалистов по выбору и установке дверного доводчика

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

  1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
  2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).


Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

  1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
  2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
  3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
  4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
  5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
  6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна

Заменить его может встроенный в слайдер специализированный стопор.

Выбор вариантов установки доводчика

Понимая специфику монтажа, можно определить, какой вид доводчика подойдёт именно к вашей двери и разобраться, какой тип монтажа должен быть применён к выбранному варианту.

Стандартная установка

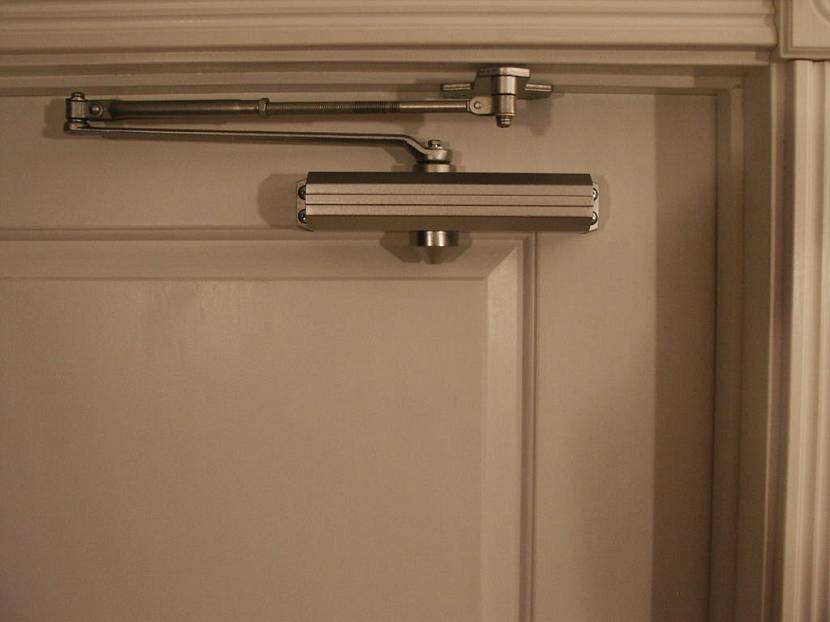

Большинство доводчиков устанавливается именно по этой схеме. Она рекомендована для устройства на внутренних межкомнатных дверях. Прибор закрепляется снаружи помещения. Корпус монтируется на полотне двери, рычаг – на верхнем косяке. Дверь при этом открывается «на себя». Если дверь находится в закрытом положении, рычаг стоит под углом 900 к дверному полотну.


Стандартная установкаИсточник www.joblogic.com

Преимущества: максимально возможный угол открывания двери, 100% номинальная мощность в работе.

Недостатки: невозможность устройства для стеклянных дверей, не эстетичность выступающего рычага.


Стандартная верхняя установка

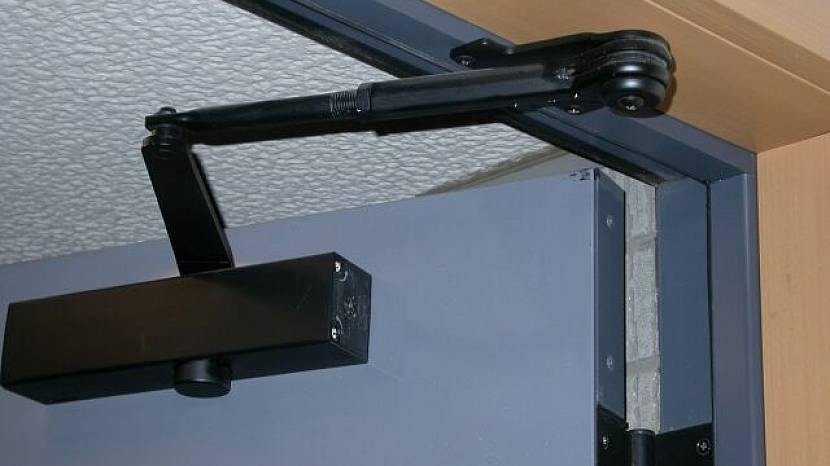

С точки зрения монтажа является полной противоположностью стандартной установке. Выглядит конструкция как перевернутая система. Здесь корпус прибора крепят на дверном косяке, а рычаг непосредственно на полотне. Монтируется устройство внутри помещения. Дверь будет открываться «от себя». Такой способ хорош, если производится установка доводчика на металлическую дверь входных ворот. Для межкомнатных дверей такой вариант используют в случае невозможности реализации первого.

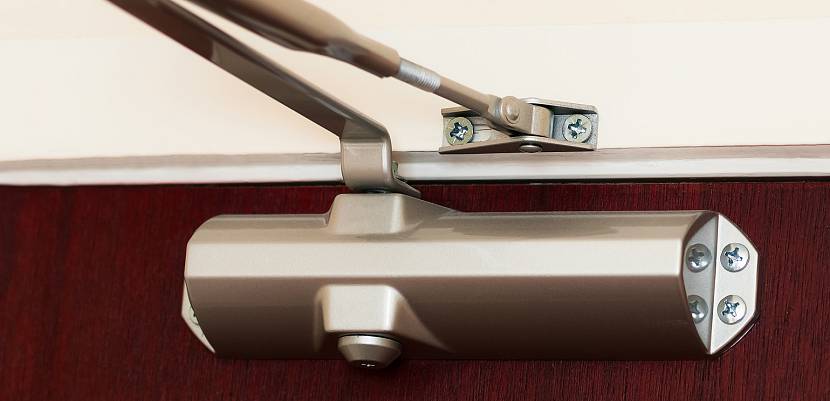

Доводчик на металлической двериИсточник simpalsmedia.com

Преимущества: мощность близка к максимальной (потери около 5-10 % относительно стандартной установки), большой угол открывания, подходит для облегчённых дверных полотен.

Недостатки: не эстетичность выступающего рычага, нужны высокие потолки (расстояние от потока до верха проёма должно быть достаточным для возможности крепления корпуса).


Нестандартная установка (параллельная)

В случае если нет возможности осуществить стандартную установку, прибегают к нестандартной схеме монтажа. Доводчик закрепляется внутри помещения. В этом случае дверь открывают «от себя». Корпус прибора закрепляют на дверном полотне, а рычаг через кронштейн к верхнему косяку. При закрывании рычаг складывается и оказывается параллельно дверям.

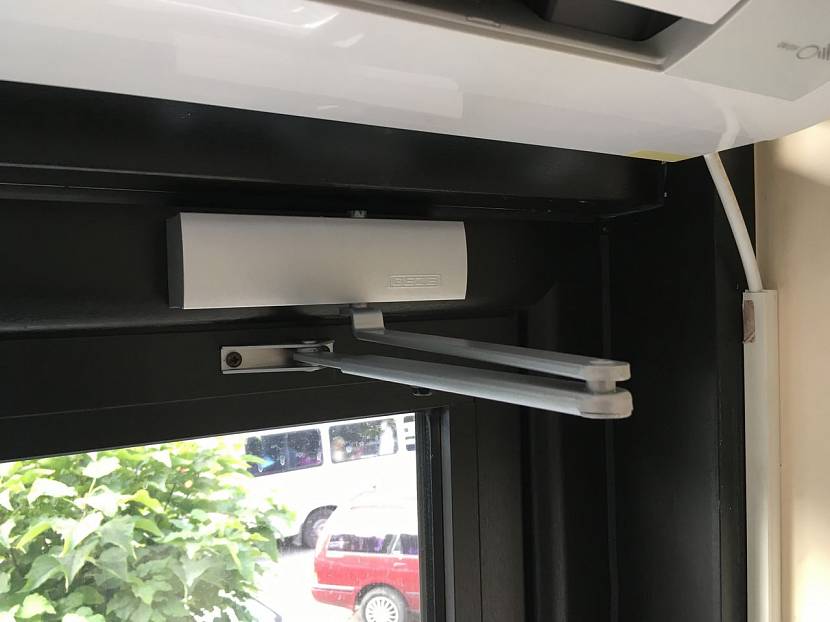

Рычаг параллельно дверям Источник diy.obi.ru

Такой монтаж рекомендуется выполнять в общественных помещениях, но может быть применён и в жилых домах. Например, если боковая стена препятствует размещению рычага на косяке, можно прибегнуть к нестандартной установке с применением кронштейна. Также при наличии двух дверей в одном проёме, такая установка придётся весьма кстати.

  • Преимущества: аккуратный вид, широкие возможности монтажа.
  • Недостатки: мощность устройства на 20-30% меньше, чем при стандартной установке, угол открывания меньше, сложный монтаж (необходимость применения кронштейна или пластины).

В случае, если дверной проём имеет значительную ширину и нет возможности установки кронштейна, используют монтажные уголки. Если не получается установить корпус на раму (резные стекла, полотно с различной резьбой), монтируют специальную пластину, на которую и закрепляют конструкцию.



Пример крепления доводчика на пластинеИсточник yaris124.ru

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

  1. Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!

  2. Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.
  3. Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.

И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

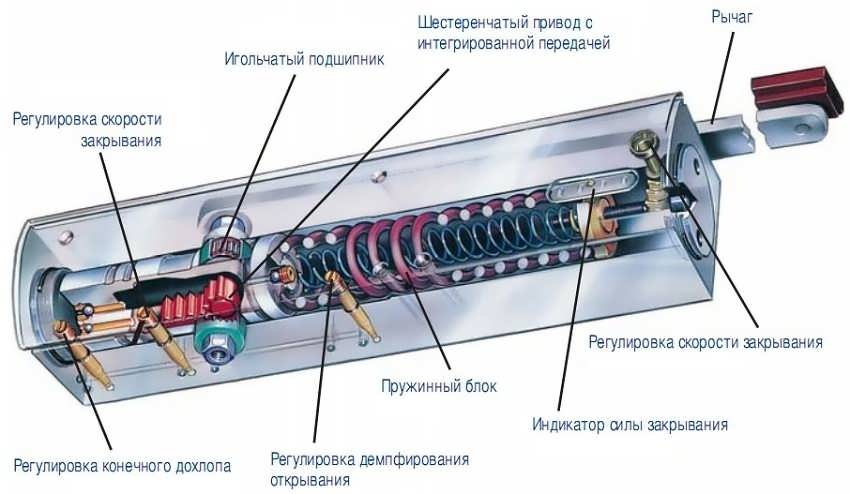

Устройство дверного доводчика

Для обеспечения максимального срока службы дверного доводчика и безотказной работы необходимо следить за его состоянием и вовремя устранять возникающие поломки. Большинство поломок такого устройства под силу исправить своими руками. Если знать принцип работы дверного доводчика и определить причину возникшей неисправности, то выполнить ремонтные работы будет несложно.

Работа любого дверного доводчика основана на накоплении энергии вжатой пружине, после чего её использование для плавного закрывания двери. Управление процессом закрывания дверного полотна происходит при помощи гидравлической системы, благодаря чему можно выполнить точные регулировки и обеспечить плавность работы механизма.

По типу монтажа дверные доводчики могут быть:

  • верхнего расположения;
  • напольные.

По принципу работы они делятся на две группы:

  1. Устройства с шестерённо-реечной передачей. Это наиболее распространённый тип механизма. Здесь используется система рычагов. Такое решение хорошо согласуется с линейным усилием доводчика, благодаря чему процесс открывания-закрывания дверного полотна происходит удобно и плавно. Во время открывания двери усилие передаётся через рычаг на зубчатое колесо и рейку. После чего она приводит в действие поршень, связанный с пружиной. При закрывании полотна пружина выпрямляется и всё происходит в обратной последовательности. Скорость закрывания двери зависит от количества жидкости, которая перекачивается в разных фазах работы устройства. Для регулировки используются специальные клапаны.

  2. Механизм с кулачковым валом. Отличие от предыдущего устройства в том, что усилие от тяги к пружине передаётся посредством ролика и распределительного вала. Когда кулачок поворачивается, соединённый с поршнем ролик движется по его поверхности и приводит в действие гидравлическую систему, после чего сжимается пружина. Такая конструкция позволяет подобрать оптимальную форму кулачка, что позволяет двери более плавно открываться и закрываться. Устройства с этим механизмом более удобные в использовании.

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

  • Пассатижи.
  • Ключи гаечные.
  • Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

  • Человек, прикладывая некоторое усилие, открывает дверь.
  • Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
  • Пружина взводится, и при освобождении начинает обратный ход.
  • Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
  • Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
  • Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
  • Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
  • Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°. В таком диапазоне полотно должно закрываться достаточно медленно и надежно

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

  • Двери остаются открытыми при их распахивании на нужный градус.
  • В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.
  • Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
  • При неполном распахивании, полотно перемещается в обычном режиме без задержек.
  • Величина натяжения пружины устанавливается регулировочной гайкой.
  • Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Советы мастеров по ремонтированию доводчика дверей

Домашняя регулировка дверного доводчика исполняется с определенными ограничениями. Они нужны для долгой и эффективной эксплуатации. Требуется не загружать двери тяжелыми вещами, потому что из-за тяжести конструкция перекосится и могут возникнуть поломки. Подпирание незакрытых створок не советуют выполнять, потому что для этого существует опция «hold open».

Вы самостоятельно чинили доводчик?

данет

При монтировании важно не крутить винты больше 2 оборотов от исходного положения. Это необходимо для исключения вытекания масленого состава

Если масло вытечет, то устройство перестанет выполнять свою главную функцию, а отремонтировать неполадку не просто.

Не пропустите: Ограничитель открывания двери : как грамотно выбрать и правильно установить стоппер для двери

Также важно контролировать перекосы во время операции. Если перекосы появятся при установке, то в процессе эксплуатации обязательно будут поломки

Многих мастеров интересует, как снять устройство при починке – в обратной последовательности: сначала вынимается рычаг, а затем откручивается корпус.

Прежде чем начать починку определяют причину появления неполадок. Основные причины:

  • Природные. Например, ливни и дожди, изменение температуры в разное время года. Очень сильно негативные погодные изменения влияют на коробы из пластика и металлические части, которые находятся снаружи.
  • Блокирование дверей разными вещами, которая не имеет функции по калибровке открытого положения.
  • Закрытие полотна своими силами, вместо установленной скоростной настройки.
  • Подбор закрывающего механизма, неподходящего под габариты створок. Если для дверей с большим весом подобрать доводчик с недостаточной мощностью, то возникнет перегруз и перекос конструкции.

Интересно! Перегруз конструкции появляется в семьях с детьми, если маленькие дети катаются и виснут на полотне.

Чаще всего случаются два вида поломок: утечка масла или деформация штанги:

1 При деформировании штанги требуется проверить материал, из которого она изготовлена. Если это обычный сплав стали, то он подвержен коррозии. Проржавевшие области зачищаются и смазываются специальным средством против образования ржавчины. При появлении надлома потребуется работа сварочным аппаратом, а в завершение хорошо зачистить швы. При загибании и искривлении всё выравнивают молотком. Но следует аккуратно использовать молоток, чтобы от перегрузки детали не полопались. Если искривлений или ржавчины слишком много, то приобретается новая деталь и заменяется.

2 Протечка масляного раствора случается из-за трещин. Если вытечет всё, то конструкцию придется заменять на новую. Потому что устройство станет обычной пружиной и будет захлопывать очень громко без возможности регулирования. Устранить неисправность нужно скорее, чтобы не привести к полной замене оборудования. Если на корпусе маленькая щелка и масло не успело полностью вытечь, то поврежденное место заделывается герметической замазкой. При большой пробоине и значительном утекании масла, герметик будет бесполезным – потребуется полая замена.

Некоторые производители могут недоливать масленый состав в корпус изделия, из-за чего не достигается медленный темп закрывания. Для устранения неисправности потребуется дозаправка через винтовые отверстия средствами для амортизирования или растворами моторных масел с синтетическим составом.

Варианты дверных доводчиков, которые можно изготовить своими руками

Простой доводчик своими руками легко сделать из куска резины. Эластичный материал удовлетворяет всем требованиям, предъявляемым к изделию: он растягивается и сжимается с силой, достаточной, чтобы вернуть дверь в нулевое положение. Плотность резины нужно подобрать в зависимости от веса дверного полотна: чем тяжелее оно, тем более толстую ленту нужно использовать для доводчика.

При установке приспособления концы ленты закрепляют следующим образом:

  • первый — на раму на расстоянии 5-10 см от плоскости полотна, примыкающего к ней;
  • второй — на само полотнище.

Другой вариант изготовления доводчика — гравитационный — подразумевает использование тросика с грузом. Конец шнура следует прикрепить к полотну в верхней части. Для надежности может быть использована металлическая пластина с отверстием: к нему проще привязать трос.

Для изготовления блочного механизма нужен кронштейн с осью (например, от сломанного ролика мебели или скейтборда). Если есть возможность использовать готовый блок, задача облегчается, но при его отсутствии можно поступить 2 способами:

  • трос просто перекидывают через ось;
  • изготавливают колесико с пазом для шнура и устанавливают его в кронштейн.

В последнем случае скольжение троса будет происходить легче. На свободный конец шнура можно будет прикрепить груз, достаточный для того, чтобы притянуть дверное полотно к раме.

У автолюбителей есть возможность сделать доводчик двери своими руками из подъемного механизма багажного отделения автомобиля седан или хэтчбэк. Этот агрегат отличается наличием функции амортизации и плавного открывания. Устройство нужно предварительно доработать, прикрепив к нему пластины с отверстиями для крепления к дверной коробке и полотну.

Легко изготовить и компактный доводчик из небольшого дырявого мяча из резины или медицинской груши:

  1. Круглое резиновое изделие крепят к деревянной или металлической пластине с помощью шурупов.
  2. Конструкцию нужно установить на раму снаружи, чтобы край мяча находился на уровне стыка коробки и полотна со стороны петель.
  3. На открывающуюся наружу дверь вплотную к мячу установить металлический уголок, длина одной стороны которого равна диаметру мячика.

При открывании уголок будет сжимать мяч, выдавливая из него воздух. Расширяясь, мяч заставит дверь принять исходное положение.

Магнитная защелка более уместна на межкомнатной двери.Она не выполняет функцию доводки, но надежно удерживает створку в закрытом положении в случае небольшого сквозняка. Для изготовления конструкции необходим сильный магнит и стальная пластина небольшого размера. Детали крепят на раму и полотно так, чтобы при закрытой двери они накладывались друг на друга. Если толщина элементов слишком велика, то под них можно сделать выемки в деревянной двери.

Виды доводчиков

Для начала, я расскажу немного о доводчиках, что они представляют собой. Доводчик крепится на дверные полотна, и делает закрывание двери тихим и плавным. С доводчиком дверь закрывается самостоятельно, и аккуратно. Благодаря ему полотно дольше прослужит.

Доводчики делятся на три вида, выбор не большой, но можно подобрать по вкусу.

Верхние доводчики, самые распространенные,  легки в установке. Их можно увидеть на входных дверях в здании.

Устройства механизма делятся на два вида:

  1. Зубчатый привод, популярный вид;
  2. Со скользящим стержнем. Есть шансы вырваться вперед по популярности.

Напольные (нижний), такой вид доводчика выйдет немного дороже, способ монтажа сложнее. Отличие между «верхним» и «нижним», в том, что у второго вида отсутствует рычаг приводящий ось в движение. Очень хорошо подходит для дверных конструкций, которые открываются в обе стороны. Напольный доводчик, можно увидеть на стеклянных дверях.

Скрытые доводчики. Такой вид практически не заметен. Монтируется в дверь при ее изготовлении, нижняя часть устанавливается в пол.

Они делятся на два вида:

  1. Скользящий стержень – схож с верхними доводчиками, отличается своей миниатюрностью, легко спрятать в дверном полотне или коробке;
  2. Петля-доводчик – маленькое на столько, что вся система встроена в дверную петлю. Очень удобный вид доводчика, имеет ряд недостатков. Первый, его нельзя установить на массивные полотна, а из-за размера теряется рабочий ресурс, такую систему стоит правильно установить иначе все будет «впустую».

Классификация доводчиков

Поскольку вес и размер полотен различен, а наугад покупать количество доводчиков нет смысла. Так как на дверную массу в 20 кг. не нужно большого количества доводчиков, ведь от их переизбытка дверное полотно будет открываться сложнее.

КлассШирина двери (см.)Масса двери (кг.)
1до 7,5до 20
2от 7,5 до 8,5от 20 до 30
3от 8,5 до 9,5от 30 до 50
4от 9,5 до 11от 50 до 80
5от 11 до 12,5от 80 до 100
6от 12,5 до 14от 100 до 120
7от 14 до 16от 120 до 160

Думаю, эта таблица поможет разобраться с количеством приобретения доводчиков на дверь.

Какой доводчик выбрать

Выбор зависит от пропорций дверной коробки, от веса и размера. Можно взять два вместо одного, но более мощного.

Для дверей расположенных внутри помещения используют от 3 до 5 класса. Если дверная конструкция достаточно легкая, то можно использовать классы ниже, например 1 или 2. Если дверное полотно достаточно тяжелое, то необходимо выбирать из 5 и 6 класса. А 7 класс подходит для бронированной двери.

Принцип действия

Он состоит из корпуса с механизмом, и рычажной тяги. Механизм оснащен мощной пружиной, она расположена в капсуле с маслом, когда происходит сжатие (когда открывают дверь), пружина плавно возвращается в первоначальное положение (происходит закрытие полотна). Думаю, более подробно описывать механизма работы не имеет никакого смысла. А принцип работы понятен.

Пошаговая инструкция по регулировке

Для примера мы рассмотрим только одну модель механизмов. Изучив алгоритм работ, вы сможете регулировать и другие виды, принципиальной разницы по устройству они не имеют, отличия носят только внешний характер.

Шаг 1. Снимите декоративную крышку корпуса. Она фиксируется защелками, для освобождения достаточно потянуть на себя.

Крышка доводчика снимается одним движением

Шаг 2. Отрегулируйте длинную тягу, она должна располагаться строго параллельно каналу. Регулировка делается в несколько этапов.

  1. На один-два оборота ослабьте винт крепления тяги. Он расположен в нижней части корпуса, крепеж откручивается шестигранным ключом.

    Винт крепления находится в нижней части доводчика

  2. Нажмите на него, тяга поднимется над корпусом. Максимальная высота не может превышать 14 мм, в противном случае увеличиваются сгибающие усилия, шлицевая часть выпадает из зацепления. Устройство не рассчитано на длительную работу с критическими нагрузками, соблюдайте рекомендацию по высоте.

    При нажатии на винт тяга поднимается

  3. Проверьте положение тяги, она должна располагаться параллельно к плоскости канала. Если все в норме, то сильно закрутите нижний винт фиксации положения.

    Нужно убедиться, что тяга расположена параллельно каналу

Шаг 3. Прикрепите тягу к скользящему каналу. Ее надо нажать, повернуть на 8°, а вырез зацепить за технологический выступ. Шестигранным ключом закрутите винт фиксации. Проверьте функциональность дверей — если они с большой силой ударяются о коробку, то надо заняться дополнительной регулировкой.

Порядок крепления тяги к скользящему каналу

Шаг 4. Отрегулируйте скорость закрывания полотна. Это делается винтом «С», при его закручивании/откручивании изменяется пропускная способность отверстия. В нижней части винта есть клапан, который регулирует степень перекрытия отверстия. Добейтесь нужной для вас скорости, регулировки придется делать несколько раз для достижения требуемого эффекта.

Винт регулировки скорости закрывания двери

Шаг 5. При помощи клапана «L» настройте скорость закрывания перед касанием коробки. Этот параметр устраняет громкие хлопки полотна, уменьшает нагрузи на замок, увеличивает срок эксплуатации элементов. Конечная скорость закрывания должны быть примерно в два раза меньше основной.

Регулировка винта «L»

Шаг 6. Усилие для открывания регулируется нижним клапаном «В». Этот так называемый тормоз, не позволяет открывать двери сквознякам, животным, маленьким детям. Еще одна задача тормоза – ограничивать максимальное открытие, не допускать резких ударных нагрузок на механизм.

Винт «В» регулирует усилие открывания двери

Шаг 7. Современные устройства имеют очень важную функцию – задержку закрывания. Двери некоторое время остаются в открытом положении, за это время в помещение попадают люди на инвалидных колясках, спокойно заходят родители с маленькими детьми и детскими колясками, пожилые. Функция регулируется клапаном «D». Добейтесь требуемой задержки закрывания путем изменения размера проходного отверстия. Чем меньше его площадь, тем меньше масла оно пропускает, тем больше по времени задержка.

Интервал закрывания двери регулируется винтом «D»

Шаг 8. Отрегулируйте усилие закрывания. Дело в том, что довольно часто при закрывании полотна доводчиком дверной замок не защелкивается.

В процессе регулировки нужно несколько раз открыть и закрыть дверь, чтобы добиться оптимального хода

Усилие закрывания регулируется при помощи большой пружины, она сжимается специальным винтом.

Винт в боковой части доводчика регулирует усилие закрывания

Еще раз проверьте все регулировки. Если вы полностью удовлетворены работой доводчика, то установите на место декоративную защитную крышку механизма. При соблюдении правил эксплуатации доводчик длительное время работает в выставленных режимах.

После завершения регулировки крышка устанавливается на место

Во время регулировки никогда не откручивайте полностью винты. Как вы уже знаете, емкость механизма заправлена маслом, при выкручивании винтов оно оттуда вытечет. Заправить масло самостоятельно без воздуха очень сложно. А если будет воздух, то работа доводчика станет непредсказуемой. Двери то беспричинно замедляются, то ускоряются, каждый раз алгоритм движений меняется. Простые регулировки ситуацию не исправляют.

Регулировка усилия дверного доводчика

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
