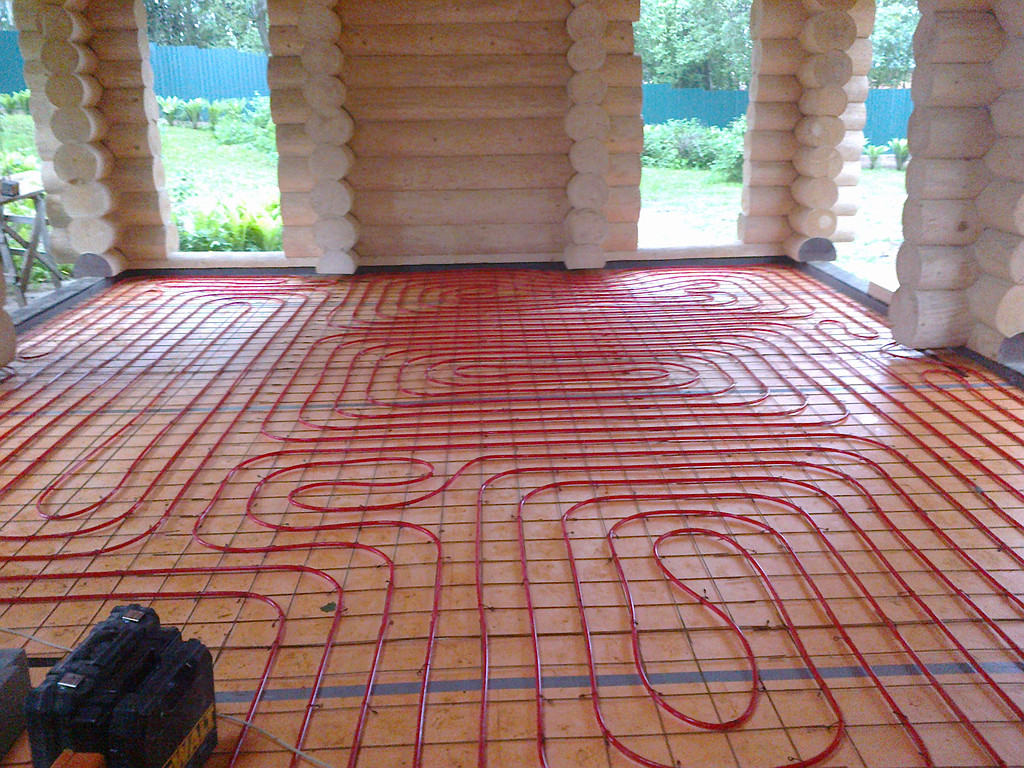

Водяной теплый пол в бане

Электрические конструкции

Электрические тёплые полы в бане своими руками сделать намного легче, чем обустраивать водяной обогреватель. Это не единственное их преимущество. Существует несколько разновидностей этого утеплителя, каждый со своими достоинствами и недостатками.

Электрические конструкции-наиболее дорогой вариант для обогрева полов в бане, но наиболее качественный

Конвекционный кабельный вариант

Основные преимущества этого вида утеплителя — автоматическое регулирование температуры и его сочетаемость с покрытием любого типа. Главный недостаток — очень большой расход электроэнергии. Конструкция состоит из сетчатого основания с уложенным на него нагревательным кабелем.

Кабель бывает в двух вариантах — одножильный и двухжильный

При покупке важно обратить на это внимание — несмотря на более высокую стоимость, двухжильный кабель имеет важные преимущества при монтаже и использовании. Мощность электромагнитного поля, излучаемого двухжильным кабелем, в несколько раз меньше, чем одножильного. Оба контактных конца у него находятся рядом, им не нужен дополнительный подвод к термостату, поэтому монтировать его значительно легче

Оба контактных конца у него находятся рядом, им не нужен дополнительный подвод к термостату, поэтому монтировать его значительно легче.

При выборе конвекционного кабеля проконсультируйтесь со специалистом, он поможет выбрать наиболее подходящий вариант

Инфракрасные обогреватели

Инфракрасный плёночный утеплитель представляет собой скатанную в рулон термоплёнку. Основу её составляет полимерная оболочка, в которую запаивают гибкие карбоновые полоски, толщина которых 0,3 мм. Плёнку укладывают поверх теплоотражающего материала, а сверху прикрывают полиэтиленом для гидроизоляции и кладут напольное покрытие.

Стяжка необязательна, но она улучшит герметичность и механическую надёжность. Инфракрасный плёночный утеплитель имеет ряд преимуществ:

  • благодаря параллельному подключению элементов поломка некоторых из них не влияет на работоспособность всей системы;
  • отсутствует ультрафиолетовое излучение;
  • инфракрасный спектр излучения полезен для человека;
  • не боится тяжёлых напольных покрытий (керамогранита, керамической плитки).

Теплый пол в бане:

Стержневой инфракрасный утеплитель внешне имеет схожесть с верёвочной лестницей из-за стержней, параллельно подсоединённых к проводам питания. Такой монтаж нагревателей делает эксплуатацию матов (ещё одно название этого утеплителя), как и плёночного утеплителя, очень надёжной. Монтируют маты внутрь цементной стяжки или плиточного клея. Основной недостаток этого нагревателя — его крайне высокая стоимость.

В чем преимущества теплых полов и так ли они нужны в бане?

Вопрос о том, необходима ли такая система обогрева помещению, где и без того температура будет высокая, кажется лишним. Прежде чем интересоваться, как правильно сделать теплый пол в бане, необходимо понять, какие преимущества он дает:

  1. Продляет срок эксплуатации. Так как парилка – место повышенной влажности, риск того, что деревянные поверхности под её воздействием начнут прогнивать или заработают грибок, велик. Сухой и жаркий поток воздуха от пола решает проблему сырости, осуществляя регулярную просушку помещения.
  2. Отсутствие сквозняков. Как и любое строение, баня может продуваться ветром. Для того, чтобы воздух не гулял по помещению и не провоцировал простуду у посетителей парилки, особенно полезным будет инфракрасный теплый пол в бане.
  3. Дополнительный комфорт. Ступать ногами на плитку или дерево приятной человеческому телу температуры – это то, чего часто не хватает в банях. Особенно, когда речь идет о вынесенных за стены дома отдельных строениях.
  4. Поддержание бани в хорошем состоянии.

Все вышеперечисленное обязательно должно быть принято во внимание, однако, необходимо указать и на особенности такой системы обогрева:

  1. Стоимость. Даже самые бюджетные решения потребуют значительных затрат.
  2. Особенности монтажа. Каждый вид полов с обогревом имеет свои, характерные требования и моменты. Если проигнорировать их, то существует риск недееспособности всей системы.
  3. Ремонт. Замена или починка любого отрезка системы сопряжена со сложностями. Так, в подавляющем большинстве случаев, необходимость ремонта означает обязательное снятие верхнего напольного покрытия и стяжки.

Кроме того, некоторые типы могут потребовать проведения коммуникаций, а также значительно повысят стоимость коммунальных услуг.

Преимущества бетонного пола

Основным преимуществом бетонных теплых полов  по сравнению с другими популярными напольными системами является долговечность такой конструкции (как правило, не менее трех десятков лет). К недостаткам бетонных полов относятся более высокие трудовые затраты, так как монтаж бетонного напольного покрытия требует тщательного выполнения многих шагов. В этом случае стоит отдельно выделить:

  • Подготовка бетонной смеси;
  • Укладка и утрамбовка бетона;
  • Армирование пола;
  • Устройство качественной теплоизоляции между слоями бетона.

Прежде чем начинать обустройство бетонного пола, необходимо создать приямок, который требуется для сбора обработанной в бане воды. Для бани размером примерно 4х4 м. достаточно приямка 40х40х30 см. Помимо этого, требуется изготовить водоотвод, состоящий из трубы с диаметром 20 см., которая выходит в сточную канаву на улице. Если планируется бетонирование приямка, толщина его стен должна составлять не менее 5 см.

Бетонный пол в бане

Действительно ли необходим теплый пол в бане?

Многих обладателей саун и бань интересует вопрос: нужен ли теплый пол в бане? По мнению профессионалов, он обладает многими преимуществами:

  • инновационная система обогрева быстрее просушивает помещение;
  • обеспечивает длительность эксплуатационного периода мебели, штукатурки и отделки в бане;
  • повышение устойчивости к возникновению плесени и грибков;
  • создание благотворного микроклимата в помещении, что позволяет принимать разные гигиенические процедуры;
  • способствует созданию оптимальной атмосферы для отдыха.

Особенное значение имеет система теплого пола в бане из натурального дерева. Теплый пол в отдельно стоящей деревянной бане препятствует возникновению процесса гниения, тем самым продлевая эксплуатационный период древесины.

В соответствии с утверждением врачей, холодный пол в бане способен вызывать простудные заболевания, да и ступать по нему совсем неприятно. Куда полезнее и комфортнее ходить по теплому покрытию босыми ногами.

Монтаж

Чтобы не тратить деньги на услуги строителей, можно установить «теплый пол» самостоятельно. Для этого нужно собрать инструменты, расходные материалы, подготовить основание составить проект.

Инструменты и материалы

Для проведения монтажных работ, нужен ряд расходных материалов, инструментов:

  • система — нагревающие кабели, маты или составные части трубопровода;
  • термостат, регуляторы температуры;
  • теплоизоляционный материал;
  • маяки, цемент.
  • арматура, вязальная проволока;
  • лопаты, емкость для замешивания цементного раствора;
  • электродрель с насадкой венчик, болгарка.

После подготовки инструментов можно приступать к подготовке основания, составлению проекта.

Подготовка и проектирование

Слои конструкции:

  • уплотненный грунт;
  • смесь песка с гравием;
  • бетонное основание;
  • армирующий каркас;
  • теплоизоляция;
  • нагревающий слой;
  • бетонная стяжка.

Отдельно можно составить рисунок будущего пола в разрезе и с видом сверху. На втором рисунке необходимо нарисовать расположение частей конструкции, указать промежутки между ними.

Прежде чем начинать монтаж необходимо нужно:

  1. Очистить бетонное основание от мусора, выровнять бугры молотком или перфоратором.
  2. Поверх фундамента залить начальную стяжку, которая выровняет его перед проведением дальнейших работ. Для этого требуется установить маяки под один уровень.
  3. Сделать раствор на основе 1 части цемента, 2–3 частей песка, 2 частей воды. Залить его по маякам, выпрямить правилами.

В качестве теплоизолятора можно использовать твердые полимеры, у которых показатель прочности на сжатие не менее 2 кг на 1 см3.

Монтаж водяной системы

Перед монтажом необходимо:

  1. Продумать путь прокладки труб.
  2. Выбрать материал элементов.
  3. Если баня не будет отапливаться зимой, а точек слива жидкости не предусмотрено, рекомендуется заполнять систему антифризом.

Способы укладки — двойная змейка, обычная змейка, улитка.

Процесс установки:

  1. Выровнять основание, покрыть его теплоизоляционным материалом.
  2. Установить специальный мат с бобышками.
  3. Проложить трубопровод. При размещении отдельных витков нужно избегать поворотов под резкими углами.
  4. Выполнить тестовый запуск.

Когда трубы будут надежно закреплены, нужно замешать цементный раствор, залить финишную стяжку. Поверх закрепить напольное покрытие.

Монтаж электрической системы

Особенности монтажа:

От стен отступить по 5 см

От нагревающихся поверхностей — 10 см.
Шаг между витками кабеля — 10 см.
В качестве основы, на которую будет закрепляться система, нужно использовать специальную сетку.
Также внимание нужно уделить выводу регулятора температурного режима, термостата.. Конструкцию можно установить самостоятельно

Для этого достаточно подготовить основание, выполнить работы как указано на инструкции. Она идет в комплекте с нагревающим кабелем, отдельными сборными матами.

Конструкцию можно установить самостоятельно. Для этого достаточно подготовить основание, выполнить работы как указано на инструкции. Она идет в комплекте с нагревающим кабелем, отдельными сборными матами.

Монтаж инфракрасной системы

Инфракрасная система изначально разрабатывалась с целью сделать экономичное нагревающее покрытие, которое сможет установить человек без практических навыков. Изготавливаются такие покрытия в виде рулонов, которые достаточно раскатать по подготовленному основанию. Поверх пленки необходимо закрепить напольное покрытие.

Оборудование, необходимое для устройства водяного обогрева пола в бане

Помимо непосредственно печи, установка водяного теплого пола подразумевает приобретение и монтаж еще целого ряда устройств и элементов.

Таблица. Оборудование для устройства водяного обогрева пола в бане.

ОборудованиеНазначение

Теплообменник

Для устройства системы необходима емкость, в которой будет нагреваться вода (от сжигаемого в печи топлива). В этом качестве может использоваться металлический резервуар. От него идет разводка контуров по помещениям.

Насос

Если печь размещена на уровне пола или выше его, естественную циркуляцию воды по контурам создать не получится. Чтобы заставить воду двигаться, необходимо установить насос.

Аккумуляторный бак

Теплообменник большого объема установить вряд ли получится, поэтому понадобится аккумуляторная емкость. Иначе полностью обеспечить подогреваемый пол теплоносителем не получится. Дополнительный резервуар соединяется с системой посредством металлических труб. Исключить потери тепла получится, если на основании зафиксировать теплоизоляционный слой.

Для водяного теплого пола нужны дополнительные устройства и элементы

Проливной пол в русской бане

Теплый проливной пол в бане со сливом обустраивается в традиционной русской бане. Он устанавливается очень просто и к тому же не требует существенных затрат. Кроме того, деревянный проливной пол имеет красивый внешний вид, обеспечивает комфорт при ходьбе босиком. Конструктивной особенностью проливных полов в деревенской бане является неплотное размещение досок. Внешне пол имеет видимые щели. Работает проливной пол так: использованная вода не застаивается на поверхности основания, а сразу стекает в щели на полу. Далее жидкость попадает в специальное сливочное отверстие и выводится в выгребную яму посредством трубы. Проливной деревянный пол прекрасно просыхает и является теплым сам по себе. Он соответствует требованиям:

  • пол в бане должен быть нескользким в сухом и мокром виде;
  • поверхность должна быть теплой;
  • за полом должно быть легко ухаживать: мыть его и просушивать;
  • вода должна отводиться очень быстро.

Фундамент бани играет основную роль при выборе метода обустройства пола. К примеру, в бане из сруба пол может быть деревянным с использованием протекающей конструкции. В таком сооружении можно даже обойтись без устройства канализации, подняв баньку над землей до 1 м. Стоит заметить, что натопить баню с такой конструкцией пола в зимний период не удастся – все тепло будет уходить через сквозные щели.

В бане с несколькими комнатами можно обустроить разные варианты полов. В моечном отделении, естественно, идеальным вариантом станут решетчатые полы, но с полноценной канализационной системой.

Расчет мощности

В обычном жилом помещении даже в серверных регионах расчетное значение мощности — около 100 вт/метр пола. Для бани значение можно увеличить, но не более чем в два раза, и так, чтобы температура нагрева не превышала 40 С. Более горячий теплый пол в сауне небезопасен.

Саморегулируемые нагревательные кабели не требуют термостатов и автоматически не допускают нагрева свыше 40 или 50 градусов. Конкретная температура, до которой может нагреться кабель, маркируется буквами на внешней оболочке.

Важно! Для жидкостных теплых полов максимальная температура нагрева определяется только термостатом

Его надежности нужно уделить особое внимание

Жидкостные теплые полы существенно мощнее электрических. Система требует обязательной установки стандартного отопительного котла, поэтому пол может комбинироваться с настенными и напольными радиаторами любой конструкции. Все они вместе с полом будут подключаться к одному котлу.

Электрический тёплый пол в баню

Электрическая система для бани не опасна, так как  нет прямого взаимодействия с водой. Основа конструкции — кабель: одножильный или двужильный.

Монтаж тёплого электрического пола под плитку, необходимо начинать с выбора схемы укладки, наиболее распространена змейка, она проще в установке.

Сам принцип действия не сложный, главное соблюдать следующие правила, отступать:

  • от всех стен по 5 см;
  • по 10 см от источников тепла;
  • делать шаг между витками, у каждого производителя он свой, согласно инструкции указанной на упаковке.

Краткая инструкция по установке

В остальном, процедура укладки в бане электрических тёплых полов под плитку простая:

  1. На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.

Вдоль него делается желобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб — взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезана вдоль.

При помощи водостойкого силиконового герметика можно соединить стенки трубы. Желобок накрывается решёткой.

Основание включает в себя глиняный слой и подушку из песка и гравия. Каждый слой следует хорошо утрамбовать.

  • Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
  • Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания – если цементный слой 5 см, то продолжительность цикла составит 4 недели.

Расход материала зависит от площади помещения и толщины самой стяжки. К примеру: если баня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона ( 3 х 4 х 0,05). Соотношение воды к цементу — 0,45.

Для крепления основания можно использовать армированную сетку, она существенно увеличивает прочность поверхности.

  • Следующий этап заключается в укладке теплоизолирующегослоя из твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническим характеристикам идеально подойдёт экструдированный вид толщиной 3 см. Он укладывается в два слоя, стыки склеиваются скотчем.
  • Завершающий этап перед укладкой керамической плитки — монтаж электрической системы обогрева (матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуется располагать его в местах, где планируется установка мебели.

Мощность у всех нагревательных матов одинакова – 150 вт/м². Поэтому перед приобретением необходимо нарисовать схему расположения. Если в бане электрический теплый пол под плитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсеке нужен отдельный контур.

Электроустройство должно быть накрыто армированнойсеткой. Размещать датчики, заземлять и подключать систему следует согласно инструкции.

Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.

Толщина электрического теплого пола в баню под плитку 23 см, от грунта до покрытия.

При установке матов важно руководствоваться следующими требованиями:

  • не резать и не сгибать их;
  • не перекрывать один другим;
  • не класть тяжёлые предметы;
  • не ходить по неустановленным матам;
  • не укладывать маты при температуре меньше 5 градусов;
  • не устанавливать их под стены;
  • не класть под деревянные полы.

Выбор напольного покрытия, особенности теплоносителя

При обустройстве традиционной русской баньки своими руками обычно собирают деревянный настил в силу его эстетичности и аутентичности, экологичности и простоты монтажа. Реже встречается пол, выложенный керамической плиткой с применением морозостойкого клея. В составе последнего должно быть не менее 40% минеральных добавок, в приоритете равномерно белые и однородные по консистенции смеси.

Так как отопление в бане не регулярное, зимой велик риск замерзания воды и повреждения труб. Антифриз, используемый в теплых полах как теплоноситель, состоит из разведенного гликоля, если монтируются металлические трубопроводы, приветствуются антикоррозийные присадки

Важно обеспечить полную герметичность зоны стыков, чтобы исключить контакт антифриза с воздухом

Жидкость может нагреваться от печки с водяным контуром либо от котла. В первом случае подразумевается обустройство теплообменника из металлического бака. Если использовать с этой целью сваренную из труб решетку, полы будут быстрее и качественнее нагреваться. Циркуляцию теплоносителя в системе обеспечивает насос.

Монтаж

Существуют различные методы установки теплых полов в бане, которые характеризуются общими правилами монтажа и определенными особенностями. Необходимо знать пошаговое руководство. Практически все системы теплого пола должны укладываться на теплоизолирующий материал, после чего покрываются стяжкой, на которую укладывается напольное покрытие.

Помимо этого, гидроизоляция выступает в качестве препятствия для образования конденсата в конструкции, состоящей из нескольких слоев. В качестве подобного слоя может выступать минеральная вата, керамзит, полиэтиленовая толстая пленка и многое другое. Рассмотрим установку различных систем.

Электрический теплый пол с использованием кабеля

Визуально данный кабель нельзя отличить от обыкновенного провода. Различие заключается исключительно в функциональном назначении. Нагревающийся кабель способен преобразовывать электрическую энергию в тепло. Подобная система характеризуется наличием термостата, благодаря которому вы сможете регулировать мощность и быстроту достижения требуемой температуры.

Помимо этого, производители обычно предоставляют датчики температуры, благодаря которым вы сможете контролировать режим работы кабельной системы.

Следует обратить внимание на то, что электрический кабель, используемый в теплых полах, может быть одножильным либо двухжильным. Первый вариант характеризуется большим электромагнитным излучением, однако, оно все равно находится в пределах нормы

Второй вариант характеризуется простотой выкладки, поскольку не нуждается в подведении двух концов к термостату, так как достаточно одного.

Если кабельный пол будет укладываться на поверхность из дерева, то требуется позаботиться о безопасности. Древесина должна быть обработана антипиренами, невзирая на то, что между проводом и напольным покрытием не будет непосредственного контакта.

Для тех, кто желает обустроить баню с помощью электрического теплого пола, производители предоставляют разные приспособления, которые будут полезными при установке. В качестве этих приспособлений выступают специальные направляющие, дополненные крепежами, и монтажная сетка. С помощью направляющих вы сможете разместить кабель на оптимальном расстоянии друг от друга

Важно, чтобы от кабеля на стене было расстояние минимум 5 см, а от иных нагревательных приборов – не менее 10 см

Пленочный теплый пол

Это наиболее дешевый и быстрый вариант установки. Здесь термопленка выпускается в специальных рулонах. От вас требуется просто распределить мат по полу, закрепить полосы с помощью клейкой ленты либо иным другим простым способом. Здесь не требуется цементная стяжка, которая затрачивает много времени. В данной ситуации инфракрасные маты заливают плиточным клеем, на который непосредственно укладывается плитка. В некоторых случаях покрытие укладывают прямо на маты.

Водяной пол

Может быть установлен различными способами. На выбор того или иного варианта влияет предпочтение владельца бани и технические характеристики напольного покрытия. Самыми распространенными являются два способа установки.

  • Бетонный тип, который аналогичен установке электрического теплого пола. Разница заключается лишь в том, что трубы имеют большую толщину.
  • Настильный способ, который пользуется особой популярностью, так как не перегружает напольное покрытие.

Установка теплого пола посредством бетонной стяжки является наиболее распространенным вариантом, минусом которого является лишь то, что он нуждается в достаточно больших временных затратах. В данном случае вы можете не бояться перегрева, поэтому подобный способ укладки выбирается достаточно часто. Учтите, что не рекомендуется устанавливать трубы близко друг другу. Оптимальное расстояние между ними – 30 см.

Данный случай не предусматривает наличие изгибов и изломов. Скрепляться трубопроводы должны с помощью хомутов и дюбелей. В некоторых случаях используется проволока. Представленный способ предусматривает проведение трубопровода по спирали либо змейкой. Такой вариант построить не очень сложно.

Что понадобится

Что нужно для теплого пола? Прежде всего контур, по которому будет двигаться теплоноситель. Для этой цели часто используют термостойкие трубы из сшитого полиэтилена, полипропилена, меди или гофрированной нержавейки. Для крепления труб понадобятся фиксаторы. В качестве фиксаторов используют скобы, жгуты, предусматриваются углубления.

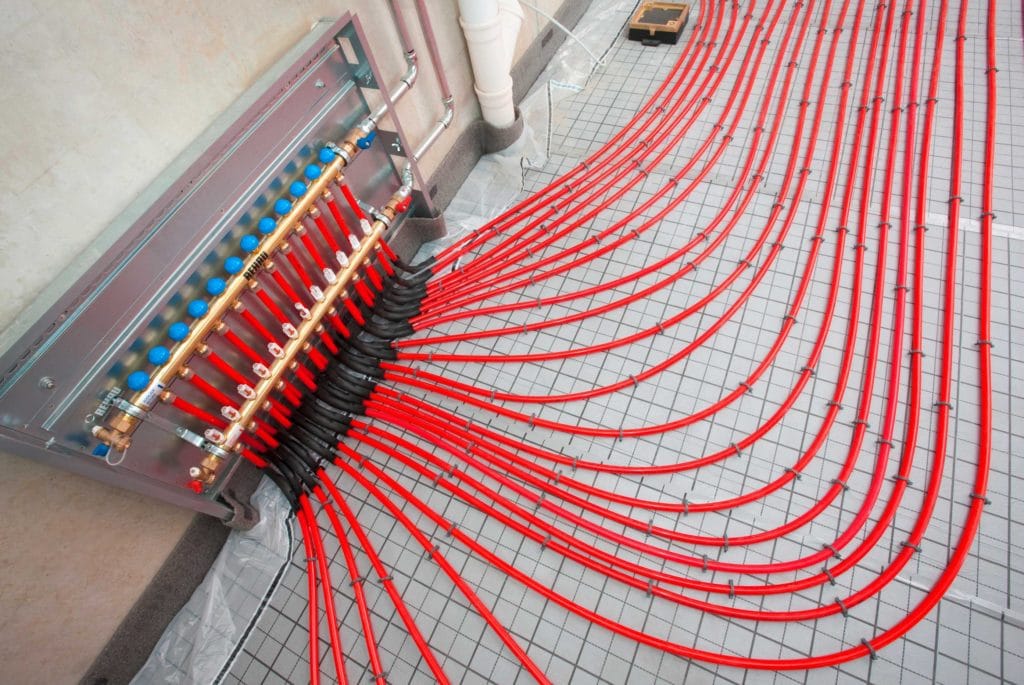

Понадобится смесительный узел, благодаря которому горячая вода, которая достигла температуры кипения, не попадала бы в контур, а разбавлялась с остывшей обраткой до нужной температуры. Таким образом смесительный узел отвечает за поддержку необходимой температуры в контуре.

Как уже было сказано выше, понадобится теплообменник, представляющий собой емкость, в которой будет нагреваться вода. Его обычно размещают над топкой. Многие модели печек предусматривают бак.

В системе «теплый пол» используется также циркуляционный насос. Он отвечает за обеспечение давления и равномерное распределение воды в контурах.

Система водоотведения необходима для вывода воды из пола помещения. Для этого в полу делают отверстие, которое выводят в канализацию, а сам пол делают с наклоном.

Выбирая трубы, отталкиваются от стоимости и характеристик. Медные и из нержавеющей стали прослужат долго, они имеют прекрасные эксплуатационные характеристики, но довольно дорогие. Полипропилен служит дольше, чем полиэтилен. Но главное при любом выборе – грамотная укладка, расчет расстояний и соблюдение требуемого радиуса поворота. Трубы после укладки заливают раствором. Они будут служить не одно десятилетие в зависимости от материала труб. К примеру, полипропиленовые можно эксплуатировать до 50 лет.

Создание водяного пола

Металлопластиковые трубы для тёплого пола

Водяной тёплый пол в бане, его устройство схоже со стандартной отопительной системой:

  1. Действует котёл, от него нагревается тепловой носитель.
  2. Устроены трубы по специальной схеме. По ним тепловой носитель и циркулирует.
  3. Обязательное условие – наличие насоса.

Подходящие виды труб для создания обозначенного пола:

  • из металла
  • из пластика
  • из меди
  • из металллопластика
  • гофрированные

Тепловым носителем могут служить: вода и антифризы.

Чаще всего применяется вода. Но если в бане нет отопления, то она может замёрзнуть. Поэтому в таких случаях сразу используется антифриз для отопительных систем. Если этого не сделать, вам придётся чинить водяную технологию тёплого пола. Это отнимет много усилий и средств.

Её ремонт очень сложен. Это является одним из главных минусов данной технологии. Другие недочёты:

  1. Большие траты.
  2. Расчёт и монтаж повышенной сложности.
  3. Очень трудный процесс контролирования температуры.

А её достоинства таковы:

  1. Скромные расходы в процессе эксплуатации.
  2. Приличная надёжность.

Как сделать систему обогрева своими руками?

Подготовка поверхности

Сначала нужно подготовить к монтажным работам поверхность основания и слив. Для этого:

Между стен фундамента удаляют грунт, утрамбовывают поверхность.
Перед этим закладывают канализационные трубы для сточных вод.
Засыпанный слой песка и щебня высотой 15 см хорошо утрамбовывают, а следом закладывают утепление из керамзита толщиной 150–200 мм.
К водостоку делают небольшой уклон.
После выполнения этих действий проверяют ровность и угол наклона поверхности

Важно соблюсти равномерность уклона, чтобы не получить застой воды в отдельных углублениях.. Совет
Использовать для укладки основания другие смеси (не песок или щебень) не рекомендуется

Другие обсыпные материалы могут дать усадку со временем и нарушить целостность всей системы прогрева.

Совет
Использовать для укладки основания другие смеси (не песок или щебень) не рекомендуется. Другие обсыпные материалы могут дать усадку со временем и нарушить целостность всей системы прогрева.

Необходимые материалы и инструменты

Важно запастись достаточным количеством теплозащитного материала. На выбор:

  • войлок;
  • стекловата;
  • керамзит;
  • пенопласт.

Если лаги деревянные, то утеплитель кладётся между ними и покрывается слоем гидроизоляции, например, плёнкой. Пароизоляция делается из рубероида, пергамина или плёнки толщиной 0,2 мм. Дополнительно приобретают водоотталкивающие и антисептические средства.

Понадобятся:

  • рубероид;
  • жёсткий и влагонепроницаемый утеплитель в виде пеноплекса;
  • арматурная сетка;
  • демпферная лента;
  • хомуты для крепления сетки;
  • маячки;
  • саморезы;
  • молоток и другие инструменты для монтажа.

Способы монтажа нагревательного контура

На бетонной стяжке удаляются все неровности, затем производится гидроизоляция путём заливки на поверхность горячего битума. Поверх кладутся листы рубероида внахлёст на 10 см. Сверху снова заливается битум, кладётся очередной слой рубероида. Утеплитель укладывается в толщину 5 см, соблюдая небольшой уклон. К арматурной сетке крепится труба, по периметру проклеивается демпферная лента

Внимание
Демпферная лента должна хорошо прилегать к основанию по всему его периметру.

Все стыки стен и пола должны быть заклеены, чтобы избежать потери тепла и предотвратить температурные расширения. Нагревательный контур укладывается по инструкции, крепится к сетке пластмассовыми хомутами

После подсоединения системы и оценки её работоспособности подсоединяют систему. При наличии давления в контуре дополнительно осуществляют заливку. После её застывания можно стелить напольное покрытие.
Плиты из полистирола требуют аналогичного подхода к монтажу. Основание также хорошо подготавливают, вычищают от мусора, выравнивают, устанавливают поверх гидроизоляцию. При этом рубероид кладётся в 2 слоя. По периметру обкладывается демпферная лента, размещаются теплоизоляционные маты с бобышками, имеющими светоотражающее основание. Монтаж производится по схеме в пазы между бобышками. При подключении проверяется работа системы и отсутствие в ней течи. По установленным маячкам заливают стяжку. Не забывают при этом выполнять небольшой уклон по направлению к стоку. После затвердевания бетона на поверхность стелют покрытие.
Деревянный пол требует особого подхода к монтажу. Трубы прокладываются прямо по поверхности чернового покрытия. Затем основание счищают от грязи, укладывают полиэтиленовую плёнку. Она будет служить надёжной гидроизоляцией путём вмонтирования в демпферную ленту. На саморезы фиксируют лаги, располагая их поперёк основных досок. Затем приступают к теплоизоляции (прокладка утеплителя с натягиванием дополнительного слоя плёнки). Это нужно выполнить для защиты от влаги. Поперёк лаг устанавливаются деревянные рейки, в пазы между ними прокладывается фольга или размещается металлический профиль. На фольгу или в профиль складываются трубы, проверяется работоспособность системы.
Совет
Подложка монтируется из фанеры или ДСП. Финишное покрытие формируется из плитки или дерева.

Монтаж водяного пола в бане. Особенности конструкции

Утвердившись в своем желании сделать свою баню более комфортной и уютной, приступайте к работам. Монтаж теплого пола в бане не намного отличается от традиционной технологии укладки водяного контура в жилых помещениях. Единственное условие, повышенные требования к гидро и теплоизоляции подложки пола. Какой должен быть настил для теплых водяных полов  в бане, вы выбираете сами. Здесь важную роль играет не столько экономичность, сколько практичная сторона вопроса.

Основной вопрос, который вам предстоит решить, заключается в следующем. Где необходимо уложить греющий пол, в каком отделении бани? Для парилки такой необходимости нет. А вот для моечного отсека, предбанника и раздевалки, теплые полы, как раз кстати. Разница будет только в типе напольного покрытия. Для моечной комнаты используется кафельная плитка или керамогранит. Для предбанника и раздевалки лучшим решением станет ламинат, паркетная доска или линолеум.

На практике используются различные варианты оборудования теплых водяных полов в банном помещении. Самые распространенные следующие варианты обустройства:

  • теплые водяные полы, укладываемые на деревянное основание;
  • укладка водяного контура под бетонную стяжку;
  • применение полистирольных плит.

В каждом отдельном случае выбор зависит во многом от конструктивных особенностей здания. Большие сооружения обычно имеют бетонные основания. В банях меньших размеров, в особенности данный вариант, полы имеют деревянную конструкцию.

Главное условие для успешной работы теплых водяных полов, приемлемая температура теплоносителя. Вода, поступающая в водяной контур должна иметь температуру не выше 55С. Что делать, когда вода в змеевике, в водяной рубашке или в баке существенно выше. Коллектор способен решить эту проблему, поэтому без него никак не обойтись. За счет смешивания горячей воды с отработанным теплоносителем, достигается приемлемая температура воды в водяной контуре. Только с подмесом воды теплый пол будет отвечать поставленным задачам.

Предлагаем вашему вниманию принципиальную схему греющих водяных полов для бани, подключенных к нагревательному прибору. Отличие в данном случае будет в источнике подогрева воды. Все остальное будет примерно одинаковым.

С выбором труб для водяного контура мы уже говорили. При постоянном использовании бани идеальным вариантом для вас станет применение металлопластиковых, полиэтиленовых или стальных труб. В том случае, если для вас баня явление редкое, лучше обойтись гофрированной нержавеющей трубой или полипропиленовыми трубами. Схема укладки трубы водяного контура выбирается в зависимости от конфигурации внутренних помещений и их площади.

Как правило, для данной системы отопления выбирают две схему укладки труб: «улитка» или «змейка». Для помещений небольшой площади, где используется один водяной контур, предпочтительнее выглядит вариант укладки «улитка». Такая схема монтажа трубопровода позволит добиться равномерного распределения тепла по всей площади пола. Схема «змейка» используется для помещений, где планируется установка нескольких водяных контуров.

Водяную трубу следует начинать укладывать от наружных стен, постепенно двигаясь к центру помещения.  При этом надо соблюдать оптимальный шаг укладки. Лучше будет, если вы остановитесь на шаге в 30 см. Слишком мелкий шаг станет причиной большой расхода материала, а вот чересчур большой шаг создаст устойчивое ощущение разницы температур поверхности пола.

В качестве теплоносителя можно использовать не только воду, но и антифризы, другие химические растворы.

Частые ошибки при укладке теплых полов

Системы теплых полов на основе греющих кабелей, матов, инфракрасных пленок и водяных труб обеспечивают быстрый и эффективный обогрев банных помещений.

Сделать теплый пол в бане своими руками технически просто, впрочем, многие начинающие мастера часто допускают ряд ошибок, которые могут привести к поломке всей системы.

Что следует учитывать при монтаже теплых полов:

  1. При выборе нагревательного кабеля или мата учитывается не общая площадь, а квадратные метры, которые свободны от мебели и технических приборов. Это предотвратит перегрев нагревающего элемента и его преждевременную поломку.
  2. Нагревательные кабели в системах обогрева нельзя укорачивать. Это приводит к повышению их рабочей мощности, перегреву и поломке. Правильное решение – уменьшение шага монтажа кабеля или увеличение обогреваемой площади помещения.
  3. Нельзя включать электрический кабель для проверки до момента полного высыхания бетонной стяжки. Проверка нагревающего элемента выполняется определением сопротивления кабеля и его изоляционного каркаса.
  4. Нагревающий кабель монтируется только на предварительно очищенную и подсушенную поверхность, обработанную грунтовкой.
  5. При укладке кабеля учитывается минимально допустимое расстояние между параллельными линиями – 5 см.
  6. Минимальный радиус изгиба кабеля при установке составляет от 5 до 9 его толщин.
  7. Температурный датчик монтируется в защитный гофрированный короб. При этом конструкция должна быть доступной для возможного демонтажа и замены.
  8. При установке температурного датчика чувствительный щуп должен соприкасаться с напольной поверхностью.
  9. При укладке греющего кабеля или мата не рекомендуется передвигаться по нему в обуви, чтобы избежать возможного повреждения греющих элементов.
  10. Установку водяного пола лучше выполнять в соответствии с подготовленной схемой укладки. При этом необходимо указать расстояние от водяных труб до стеновых и прочих поверхностей, расположение соединительных элементов.
  11. При устройстве водяного пола тщательно проверяется герметичность системы и рабочее давление теплоносителя. Это предотвратит возможные протечки и поломку системы.
  12. Нельзя включать смонтированную систему напольного обогрева до полного высыхания бетонной стяжки. Согласно установленным нормативам, этот срок может составлять до 4 недель.
  13. Инфракрасный теплый пол устанавливается под линолеум, паркетную и ламинатную доску, а нагревательный кабель и маты – под керамогранит и керамическую плитку.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

двадцать − семь =
