Баня с односкатной крышей фото

Параметры выбора кровельных материалов

В торговой сети покупателей ожидает огромный выбор современных стройматериалов для возведения зданий разного назначения. Если строится баня с односкатной крышей, то проблем с приобретением качественной продукции не возникает

При покупке в первую очередь следует обращать внимание на долговечность кровельного покрытия, на соответствие его внешнего вида облику здания. Немаловажным параметром является стоимость изделий.

Наибольшей популярностью пользуются следующие материалы для кровель:

  • металлочерепица – считается дорогостоящей продукцией, но долговечной (она способна прослужить на протяжении полувека). Если выбран данный вариант, тогда угол наклона ската кровли должен составлять не меньше 30 градусов;
  • профнастил относится к долговечным покрытиям, минимально угол наклона не может быть менее 8 градусов;
  • рубероид – его стоимость невысокая, но срок службы незначителен (максимум 10-15 лет), его используют для крыш с наклоном от 5 градусов (детальнее: «Покрытие крыши рубероидом — основные правила»);
  • шифер способен быть надежным кровельным покрытием на протяжении 3-х десятков лет. При выборе данной продукции наименьший угол уклона – 20 градусов;
  • фальцевая кровля относится к долговечному варианту, при котором допускает угол наклона от 18 градусов.

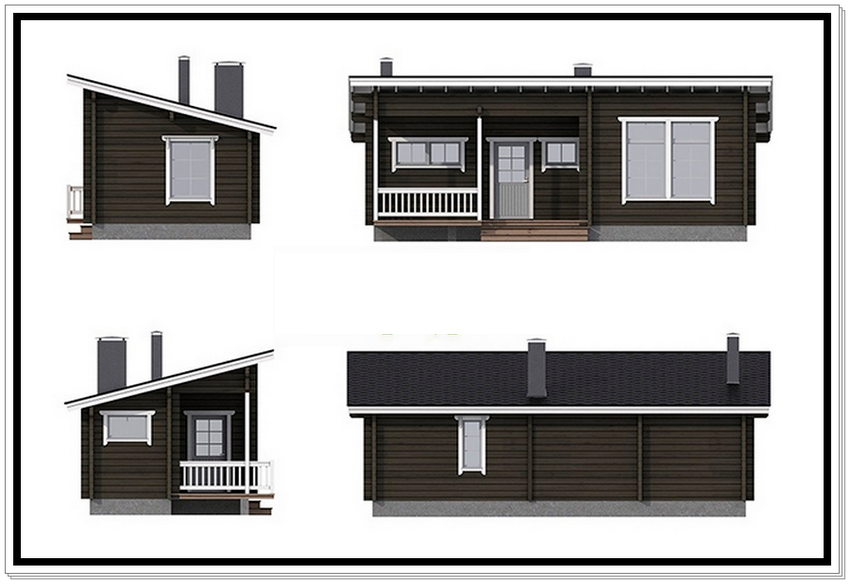

Наиболее популярные проекты банных комплексов с односкатной кровлей

Односкатную конструкцию кровли можно использовать в любом проекте банного комплекса. Однако не всегда оправдано использование односкатной конструкции, так как это может потребовать создания значительного перепада высот между противоположными стенами

Одним из наиболее распространенных проектов банного комплекса с односкатной крышей имеет размер 6х4 м и пристроенную террасу. Этот проект в своем составе имеет несколько небольших помещений. Общая площадь, занимаемая банным комплексом, составляет 24 м2. банный комплекс в своей конструкции имеет пристроенную террасу, располагающуюся под единой со зданием крышей. Терраса располагается на едином со зданием фундаментном основании. Такой проект идеально подходит при использовании комплекса в качестве сауны. При использовании комплекса в качестве русской бани размеров парной будет недостаточно, так как только один полок с длинной 200 см и шириной 80 см занимает площадь 1,78 м2, а общая площадь, отведенная для парной, составляет 3,98 м2. В состав комплекса входят следующие помещения:

  • санузел;
  • предбанник;
  • комната отдыха;
  • помывочная;
  • парная.

Этот проект, имея небольшие размеры, идеально подходит для любителей банных процедур, и идеально впишется в дизайн дачного участка.

Проект банного комплекса с размерами 5х5 м является еще одним популярным проектом. В своем составе данный проект содержит парную, комнату отдыха, моечную. Помимо этого с основным зданием под одной крышей и на едином фундаменте оборудована открытая терраса. Недостатком этого проекта является необходимость обустройства системы обогрева для комнаты отдыха при эксплуатации этого сооружения в холодный период года. Комната отдыха имеет площадь в соответствии с этим проектом 6 м2, для моечной отведено 5 м2, а парная занимает 4 м2. Открытая терраса имеет площадь 8 м2.

Выбор проекта для возведения на дачном участке зависит от пожеланий владельца и его финансовых возможностей.

Методика строительства

Пошаговая инструкция с фото по возведению односкатной крыши в бане, основанная на многолетнем опыте профессионалов, выглядит следующим образом:

  1. На начальном этапе возводят стены различной высоты, согласуясь с проектом бани. Для подобной конструкции крыши потребуются более короткие стропила, так что составлять их из нескольких частей не нужно. Такая крыша является достаточно прочной.
  2. Поверх стен укладывают гидроизоляционный слой и закрепляют мауэрлат. Фиксировать этот брус можно как анкерами, так и металлическими шпильками, в зависимости от типа стен.
  3. Далее рассчитывают количество стропил, исходя из расстояния меду ними в 50-80 см, и вырезают шаблон. В каждой из стропильных ног вырезают пазы, которые соединяют с мауэрлатом и фиксируют саморезами, гвоздями или накладками.
  4. Между стропилами крепятся рейки контр-обрешетки, которую укрывают слоем гидроизоляционной пленки, зафиксированной скобами. Такая обрешетка создает зазор между стропилами и пленкой, чтобы избежать попадания влаги или конденсата на древесину.
  5. На гидроизоляцию перпендикулярно стропилам крепится обрешетка для распределения веса кровельного материала по всей плоскости крыши. Если материал легкий, используют рейки, прибивая их с зазором в 15-20 см. А вот для тяжелых или неспособных сохранять форму кровельных материалов используют сплошную обрешетку из влагостойкой фанеры.
  6. Последним этапом работ будет обшивка кровли. Начинают крепление листов материала сверху вниз, укладывая их с нахлестом в 10-15 см. В качестве крепежных элементов используют саморезы с каучуковыми шляпками, чтобы в отверстия не попадала влага. Как вариант, можно взять резиновые накладки и обычные саморезы.

Надеемся, что информация в данной статье станет для вас полезной, а баня, возведенная своими руками, порадует теплом, уютом и приятной обстановкой.

Устройство: конструкция

Наклон крыши, именуемый «скатом», предназначается для того, чтобы на крыше не задерживались осадки. Угол его наклона бывает различным, причем зависит он от различных факторов – наличия или отсутствия чердака/мансарды, ветровой нагрузки, характерной для данной местности, количества осадков, характерных для данной местности, а также самого материала, используемого для покрытия кровли – у каждого из них есть свои ограничения по допустимому углу наклона поверхности.

Следует знать! Чем меньше угол наклона крыши, тем меньше «парусность», то есть сопротивление ветру, но при этом больше снега задерживается на крыше. Также верно и обратное – снег не задерживается на крышах с большим наклоном, но они подвергаются значительной ветровой нагрузке. Следовательно, исходить надо из того, что у вас сильнее – осадки или ветра.

Односкатные крыши желательно ставить так, чтобы их низкая часть была повернута навстречу основному и самому сильному ветру данной местности.

Конструкция односкатной крыши для бани очень простая: стропила имеют опору на две противоположные стены строения, при этом опорой могут быть как сами стены, так и различные фермы и иные конструкции, настроенные на этих стенах. (Тут многое зависит от проекта и материала, из которого построена баня).

Если баня выстроена из блочного материала (кирпича или ячеистых бетонов), то опорой будет служить мауэрлат – это особый обвязочный брус из дерева, который крепится к основному материалу стен прочными металлическими шпильками и служит, в свою очередь, для крепления стропил.

Брус на высокой стороне называется «коньковым», но это условное название, перенятое у двускатных крыш.

ВАЖНО! Требования пожарной безопасности запрещают устройство чердаков с высотой менее 1,6 метра.

Поэтому нужно хорошенько посчитать, что подходит для вашей бани, и что вы сами хотите в ней видеть. В принципе, можно делать и бесчердачную конструкцию, только потолок нужно будет хорошенько утеплить (ссылка на статью про материалы и прочее). И вот еще одна статья про утепление крыши бани.

Хорошо подойдет для стропил доска 50Х150

А если хочется и чердак, и односкатную крышу, то можно поднять стены или сделать фермы таким образом, чтобы образовалось пространство, соответствующее пожарным требованиям.

Стропила или стропильные ноги – это либо бревна/брусья, либо доски, которые служат основой крыши. Распределяются они следующим образом: обязательно нужно, чтобы с краев на стены опиралось по стропильной ноге.

Остальные ноги распределяются следующим образом: шаг между ними достаточно произвольный, поэтому расположить их просто – для бревен/брусьев шаг 1,5-2 м, для досок 1-1,75 м. Главное – равное расстояние между соседними стропилами.

Сечения используемых материалов для стропил таковы:

  • бревно/брус – минимум 12 см;
  • пластина – мин. 7 см;
  • доска – мин. 4 см.

Что касается необходимости подкосов, то она возникает только в том случае, если длина прогона составляет более 4,5 м. Если длина до 6 м – делается один подкос, если 6-9 м – два подкоса с обеих сторон. Далее уже нужна консольно-прогонная конструкция, но мы же говорим о бане, а откуда у нее такие размеры?

Сечения подкосов тоже стандартные:

  • бревно – от 10 см;
  • брус – от 8 см по стороне сечения;
  • доска – спаренная от 25х150 мм.

Теперь немного о материалах. У каждого кровельного материала есть диапазон, в котором он лучше всего удерживается на поверхности крыши. Обычно производители указывают минимальный угол, при котором материал сохраняет свои рабочие характеристики.

Посмотрите таблицу, заимствованную нами из книги Назаровой В. И. «Современные работы по постройке крыши и настилу кровли».

Само собой разумеется, что при выборе сечения стропил нужно учитывать суммарный вес всего настила и будущей снеговой нагрузки, которая рассчитывается по картам осадков (оттуда берется количество снега на квадрат площади) и площади крыши.

Расчет сечения стропил для односкатной кровли площадью 7 на 9 м (это образец, не более)

 Д
(м)
Ш
(м)
В
(м)
Площадь
(м2)
Кол-воВес
(кг)
Металлочерепица970,563347
Обрешетка (доска 25 мм)972563788
Утеплитель8720048960
Подшивка потолка вагонкой8612288
Снеговая нагрузка97631116993
Собственный вес балки70,0520035
Шаг между балками, кол-во балок, их вес0,25331155
Общая нагрузка на кровлю с коэфф. запаса прочности1,111583
Расчетная нагрузка на квадрат (м2) кровли184

Основные принципы компоновки бани такого типа

Односкатная крыша для бани гарантированно задает тон всей конструкции в целом

В каких же случаях стоит обращать свое внимание именно на такую модель банного сооружения:

  1. Будущая баня имеет небольшие геометрические размеры. В свое время мы рассказывали о совсем простеньких и миниатюрных конструкциях, типа бани 3×2 м. Вполне очевидно, что возведение полноценной двускатной крыши на порядок поднимет бюджет запланированной стройки. А такие компактные сооружения заточены под режим максимальной экономии.
  2. Регион, в котором запланировано строительство обладает целым рядом характерных климатических особенностей: мягкими зимами с небольшим количеством снеговых осадков, но сильными ветрами на протяжении всего календарного года.
  3. Будущий собственник не планирует использовать чердачное помещение в хозяйственных целях, и уж тем более не будет обустраивать там мансардное помещение.
  4. В конце концов, собственник участка планирует осуществлять строительство самостоятельно, без привлечения сторонних специалистов. А стоит признаться честно, односкатная баня — самый оптимальный вариант для людей без особого опыта строительных работ.

О прямой зависимости угла наклона ската и типа применяемого материала стоит сказать отдельно, и информацию, для наглядности, мы отразим в виде таблицы:

Тип применяемого кровельного материалаРациональный угол наклона ската крыши, в градусах
Рулонные материалы, в том числе рубероиды на основе модифицированного битума2,5 — 21
Битумные кровли, в т.ч. наливного типа3 — 12
Профилированные, фальцованные металлические листы:
с обустройством подложки
без таковой
3 — 30 и более
6 — 30 и более
Минеральные листы на основе цементного вяжущего и армирования волокном5 — 30 и более
Металлочерепица12 — 30 и более
Битумная черепица15 — 30 и более
Керамическая черепица обычного профиля22 — 30 и более
Керамическая черепица высокого профиля25 и более

Современная небольшая баня

Из приведенной выше таблицы можно сделать выводы, что крыши указанного типа могут быть: плоские, с крутизной ската, не превышающего 3 градусов, малоуклонные — с уровнем крутизны до 30 градусов и крутоуклонные — у которых этот показатель более 30 градусов.

Очевидно, что чем выше в вашем регионе показатель снеговой нагрузки, то тем больший уклон должен быть задан скату. Однако необходимо помнить, что чем круче и выше крыша, то ее конструкции должны быть заданы более массивные усиливающие элементы, для противостояния ветровой нагрузке в горизонтальной проекции.

Монтаж односкатной крыши

Конструкция односкатной кровли предельно простая, так как состоит из одних стропил, уложенных на стены разной высоты. Поэтому все что от вас требуется — это правильно уложить стропила.

  1. Монтаж стропил. Сделайте в обвязке пазы под стропила. Последние должны располагаться с шагом 60 см. Учтите, что пазы на противоположных балках обвязки должны располагаться строго друг напротив друга, чтобы стропила располагались перпендикулярно балкам. Уложите в пазы доски 40х150 мм. Для крепления стропильных ног используйте стальные уголки. К торцам стропил прикрепите торцевые доски гвоздями или саморезами. На этом монтаж стропильной системы завершен.
  2. Гидроизоляция. Первую полосу пленки выровняйте по краю ската и зафиксируйте степлером. Вторую полосу расположите так, чтобы она перекрывала первую сантиметров на 15 и тоже зафиксируйте степлером. По такой схеме полностью укройте крышу гидроизоляцией.
  3. Монтаж обрешетки. Закрепите поверх стропил рейки 30х40 мм. Если планируете монтировать мягкую кровлю, обшейте крышу листовым материалом – влагостойкой фанерой или OSB. Для монтажа листового кровельного покрытия используйте доски толщиной не менее 20 мм, расположенные с шагом не более 20 см.

На этом монтаж крыши завершен. Укладка кровельного материала осуществляется стандартно, как и на любую другую скатную крышу. Этот процесс зависит от типа материала.

Утепление стен

Монтаж пароизоляции. С внутренней стороны закрепите на стенах пароизоляционную пленку. Стыки, которые должны образовывать нахлест, проклейте двусторонним скотчем

Обратите внимание! В парной для обеспечения пароизоляции желательно использовать фольгированный материал, который будет отражать тепло.
Укладка утеплителя. Пространство между стоек заполните минеральными плитами

Все щели на стыках заполните обрезками минваты.
Монтаж ветрозащиты. Со стороны улицы закрепите супердиффузную пленку. Она крепится по тому же принципу, что и пароизоляция.
Монтаж обрешетки. С двух сторон стен закрепите на опорах рейки обрешетки. Затем с внутренней стороны стены следует обшить вагонкой, а с наружной – любым фасадным материалом.

На этом утепление стен завершено. Абсолютно так же утепляется крыша и пол конструкции, после чего можно приступать к внутреннему обустройству.

Предыдущая запись: Что такое морилки и прозрачные лаки для внутренних работ

Следующая запись: Варианты и монтаж канализации в частном доме

Какой материал и инструмент нужен

Для того чтобы построить двускатную крышу для бани 5х5 м, вам необходимы:

  • доски (сосновые или еловые) – 50х150 мм (расстояние между стропилами рекомендуется делать 90 см);
  • необрезная доска для временной фиксации стропил;
  • обрезная доска — 20х100 мм (длина 3 м);
  • металлические уголки;
  • металлические пластинки — толщина 2 мм;
  • бруски — 50х50 мм;
  • болты с шайбами и саморезы;
  • клееная фанера, ОСП или необрезная доска для устройства обрешётки;
  • рейки — 20х50 мм;
  • утеплитель, пароизоляционный и гидроизоляционный материал;
  • металлочерепица или профнастил.

Инструменты:

  • болгарка;
  • электрический лобзик;
  • степлер;
  • молоток;
  • рулетка — длина не менее 10 м;
  • острый нож;
  • электрический шуруповёрт;
  • антисептические средства и пропитки.

Несколько дополнительных моментов

В общем и целом технологию я описал. По сути ничего сложного нет

Принцип работ одинаков практически для всех видов материалов, но хотелось бы обратить внимание и еще на некоторые моменты, которые могут привнести свои правки

Во-первых, при установке стропил следует учесть расстояние между стенами. Обычно ширина бани не так велика, а потому стропильные ноги устанавливаются, просто прикрепляясь к мауэрлатам по технологии описанной выше. Если же ваше сооружение претендует на грандиозность, то вам придется предусмотреть дополнительные опоры в виде подкосов или опорных ферм (в простонародье – солдатики).

Во-вторых, утепление. Потолок можно утеплить следующим способом: раскатываете пароизоляцию, укладываете утеплитель, накрываете его гидроизоляцией, закрываете её сверху черновой доской или другим подручным материалом, который защитит плёнку от случайного разрыва. Здесь нет ничего сложного. А дальше все по схеме: обрешетка, кровельное покрытие.

В-третьих, не забудьте продумать вентиляцию. Для этого просто нужно предусмотреть небольшие зазоры между слоями изоляции и несколько технологических отверстий в торцах крыши. Это поможет значительно продлить срок службы вашего сооружения.

Анекдот в тему: — Батюшка, да у вас никак новый джип появился. — На все воля Божья. — В храме же крыша протекает! — Против воли Господа идешь, отступник?

Ну вот, пожалуй, и все, что я хотел рассказать вам об обустройстве односкатной крыши своими руками. С радостью отвечу на любые ваши вопросы и комментарии. До новых встреч, друзья!

Цитата мудрости: Ни одно утверждение не может быть на 100% верным. Кроме этого.

Как возвести односкатную крышу бани самому ↑

К устройству крыши, естественно, приступают после того, как будут полностью воздвигнуты стены. А если это каркасная баня с односкатной крышей, то после того, как каркас будет обшит и наполнен, зашивка стен проводится с нижней части остова горизонтальными рядами.

схема каркаса бани

Прежде всего монтируют чердачное перекрытие. Его балки, в зависимости от их сечения и ширины бани, то есть расстояния, перекрываемого балками, располагают с шагом в 60-100 см.

Способы крепления балок односкатной крыши

Для надежного закрепления, балки укладывают в специальные сквозные отверстия, высеченные в последнем венце. При этом места соприкосновения балок с бревнами обматывают рубероидом. Крепление осуществляется с помощью специальных П-образных скоб.

Внимание
Торцы балок оставляют открытыми, будучи закрытыми они начинают со временем гнить.

Скобы можно легко изготовить и самому из арматуры (8-миллиметровая стальная арматурная проволока).

Кроме того, для крепления балок можно использовать арматурные штыри и нагели – деревянные штыри, вбиваемые в просверленные специально отверстия. Они деревянные насквозь проходят всю балку и заканчиваются в середине верхнего бревна.

как закрепить балки на односкатной крыше бани

Установка стропильной системы односкатной крыши

Это следующий этап. Обычно при установке стропил используется тот же шаг, что и для балок.

Совет
Так как строится односкатная крыша для бани, то у стропил не будет пары, то есть их следует крепить и со второй стороны.При длине ската больше 4-4,5 м (что встречается достаточно часто), стропильную ногу подпирают во избежание прогиба.

Крыша бани может прилегать к кровле некоторой постройки, тогда в месте, где соприкасаются две стропильные системы, их крепят между собой. Стропила бани кладут поверх стропил другого строения и закрепляют с помощью гвоздей или скоб.

Стропила закрепляют в местах касания с балками бани и другими элементами. Помимо этого стропила следует дополнительно усилить, чтобы стропильная система приобрела дополнительную жесткость. Для этого используют вертикальные стойки, которые представляют собой тонкие жерди, опорой для которых служит балка бани.Своим вторым концом они касаются стропила. Таким образом, стропила фактически лежат на этих стойках.

Если баня выполнена  из бруса или из бревен стропила к стенам крепят по типу  скользящих. Стены из древесины со временем дают со временем заметную усадку.  Если стропильный каркас будет замкнутым и жестким, в нем возникнет напряжение и появятся трещины.

Обрешетка

Обрешетка выполняет две важные задачи: придает жесткость каркасу крыши и служит основанием под кровельный материал. Под прямым углом к стропильной конструкции монтируют обрешетку (бруски 30 х 50 или 20 х 40). Выбор сечения и шага установки зависит от веса и технологии крепления гидроизоляционного ковра, и чем он легче, тем более легкой будет обрешетка и больше шаг.

Чаще всего (под шифер, металлочерепицу, ондулин и т.п.) из необрезной доски выполняют разреженную обрешётку. Для мягкой кровли выполняют сплошную обрешетку из листовых материалов: влагостойкой фанеры или плит ОСП .

Не забываем обработать деревянные детали специальными средствами для защиты от поражения жучками, грибков и огня.

Как выполнить пароизоляцию, гидроизоляцию и утепление односкатной крыши бани

баня с односкатной крышей

Внимание
Пленки нельзя укладывать в натяг, иначе велик риск ее разрыва под воздействием перепадов температур.

  • Пароизоляцию устанавливают изнутри. Она должна расположиться между слоями обшивки потолка и утеплителя. В ее функции входит ограждение утеплителя от влаги, проникающей из помещения бани.
  • Чаще всего для утепления односкатной бани используют минеральную вату (или пенопласт). Согласно технологии общая толщина его слоя должна составлять 10 см. При этом укладку проводят в два слоя толщиной по 5 см в шахматном порядке. Стыки в этом случае окажутся перекрытыми «мостики холода» не образуются.
  • Завершают устройство односкатной крыши бани монтажом кровельного материала: шифера, металлочерепицы, рулонных материалов и других.

Преимущества и недостатки данного типа кровли

Односкатная крыша представляет собой наклонную плоскость, которая опирается на несущие стены разной высоты.

Части, составляющие конструкцию

МауэрлатСвоеобразная основа крыши, ее фундамент. Служит для крепления стропил.
Стропильная системаКаркас крыши. Берет на себя нагрузки от ветра, снега, тяжести кровли.
ОбрешеткаПрочная конструкция из брусьев или досок, которая является основанием для крепления кровельного материала.
Кровельное покрытиеСамый верхний элемент крыши, предохраняющий строение от механических воздействий и атмосферных осадков.

Для того чтобы понять, стоит ли делать односкатную крышу для бани, рассмотрим все плюсы и минусы такой конструкции. К очевидным преимуществам этих кровель можно отнести:

  • устойчивость при ветровых и снеговых нагрузках;
  • экономичность;
  • минимальное количество материалов, что снижает затраты на постройку.

Кроме того, небольшой угол уклона односкатной кровли позволяет озеленить крышу. При строительстве не требуется специальных знаний и подъемной техники. Отсутствие дополнительных стоек и распорок внутри крыши дает возможность эффективно использовать чердачное пространство.

Перед строительством бани учитывают и недостатки односкатной крыши, к которым относят следующие.

  1. Из-за небольшой высоты чердака невозможно провести хорошую теплоизоляцию.
  2. Повышенные расходы при сооружении односкатной крыши в северном регионе (необходимо придать стропильной системе высокую прочность).
  3. Из-за малого угла наклона и большой площади такую крышу необходимо регулярно очищать от снега.
  4. Недостаточно привлекательный внешний вид.

Элементы конструкции и материалы

Прочность односкатной крыши и сохранение тепла внутри бани зависит от выбора качественного материала, соответствующего нелегким условиям эксплуатации. Для работы своими руками подойдут следующие материалы.

  1. Для мауэрлата. В качестве опорного бруса, укладываемого на поверхность стен, на которые крепят стропила, используют прочный хвойный брус сечением 150х150 мм или толще. Для того, чтобы его не поразили гнили, его гидроизолиуют с помощью обмазки мастикой или рубероидом.

  2. Для стропил. Для изготовления стропильных ног, на которых лежит вся тяжесть кровельного материала, используют ровные доски сечением 50х150 мм из твердой древесины. Такой размер пиломатериала гарантируют достаточный запас прочности и позволяет легко использовать утеплитель толщиной 150 мм, если это необходимо. Длина стропил должна учитывать запас на свесы, защищающие стены бани от влаги. На каждом конце стропильной ноги изготовляют выпилы под мауэрлат и закрепляют на него с помощью гвоздей или металлических накладок.

  3. Для обрешетки. Обрешетку приколачивают к стропильным ногам перпендикулярно им, она служит для распределения нагрузки кровли между опорами. Для некоторых видов кровельных материалов, которые подвержены деформации, необходимо обустройство сплошной обрешетки из влагостойкой фанеры, для остальных подойдет решетчатая конструкция из реек толщиной 25-30 мм.
  4. Для кровли. Для бани с односкатной крышей следует выбирать долговечные, прочный и в то же легкий кровельный материал с достаточно гладкой структурой поверхности. Оптимальный выбор – ондулин, мягкая черепица, металлочерепица или профнастил.

Варианты конструкций стропильной системы односкатной крышиВарианты конструкций стропильной системы односкатной крыши

Важно, что для односкатной крыши без чердака потребуется дополнительно утеплитель в виде плит или рулонов волокнистых веществ с низкой теплопроводностью. Если проект предусматривает чердак, то утепление ската не потребуется

Учтите, что в любом случае для строительства потребуется гидроизоляционная пленка, антисептический и огнеупорный состав для обработки древесины, специальный крепеж для кровельного материала и минимальный набор инструментов.

Выбор и монтаж кровельного покрытия своими руками

Для покрытия односкатной крыши есть большой выбор кровельных материалов — это рубероид, металлочерепица, профнастил, ондулин, шифер и другие.

Чаще всего используют такие листовые материалы, как шифер, ондулин и профнастил. Укладку начинают с подветренной стороны, при этом верхние листы должны находить на нижние. Сначала укладывают первый лист, потом в этом же ряду два других листа, затем два листа во втором ряду и добавляют один лист в первый ряд. По горизонтали делают нахлёст в одну волну, а по вертикали — на 15–20 см.

Профнастил

В зависимости от уклона крыши и характеристик материала профнастил укладывают на сплошную или разреженную обрешётку:

  • при углах наклона до 15o под листы с высотой волны до 20 мм делают сплошной настил, а для более жёстких (с волной от 21 до 44 мм) изделий монтируют обрешётку с шагом от 300 до 500 мм;
  • для более крутых скатов обрешётку делают разреженной, при этом шаг может меняться от 300 мм (профлист марки С-10) до 1000 мм и более (несущие стеновые панели НС-35, С-44 и другие).

Для крепления листов к обрешётке используются специальные саморезы с уплотнительной шайбой. Их нельзя закручивать очень сильно, но и недожимать также нельзя. Между листами в зоне нахлёста можно уложить тонким слоем стекловату. Такая прослойка будет препятствовать продуванию крыши, в то же время она не мешает нормальной вентиляции.

Кровельный саморез должен закручиваться так, чтобы резиновая уплотнительная шайба слегка сминалась, но не расплющивалась от усилия затяжки

Конструктивные особенности односкатной крыши

конструктивные особенности односкатной крыши

Обычно, основой такой крыши служат противоположные стены разной высоты. По желанию можно сделать чердак или обойтись без него. В последнем случае понадобится утеплять кровлю и делать дополнительную гидроизоляцию. Сделав декоративную подшивку, получите потолок с уклоном. Если же оставить чердак, тогда придется уложить потолочные балки и сделать полноценное перекрытие. Но, тут уже не понадобится дополнительное утепление.

Высоту стен из бруса рассчитывают так, чтобы был небольшой уклон. Величина угла ската во многом зависит от применяемого кровельного материала и количества осадков зимой. Минимальная величина составляет 10°, но чаще всего его делают около 20—30 градусов. В таком случае снег частично будет скатываться с кровли, не появятся наметы и лужи.

Каркас крыши состоит из стропильных ног, уложенных на стены бани. В тех местах, где балки опираются на мауэрлат, вырубают пазы. Расстояние между стропилинами зависит от кровельного материала, размеров плит утеплителя и климатической зоны. Так, минимальное значение всего 60 см, а максимальное — 120 см. Поверх каркаса делается обрешетка, стелется гидроизоляция и монтируется кровельный материал.

классический вариант стропильной системы

Самая простая конструкция односкатной крыши на баню, делается со скатом до трех метров длиной. Если сделать его больше, понадобятся дополнительные опоры, усиление каркаса. Для этого необходимо уложить прочные балки перекрытия, что значительно увеличит расходы.

В роли кровельного покрытия для устройства односкатной крыши можно использовать следующие материалы:

  • Рулонные: рубероид, мягкая кровля, стеклоизол;
  • Металлические листы: профнастил или металлочерепица;
  • Ондулин.

В роли утеплителя применяют волокнистые, жаропрочные материалы: минеральная или каменная вата, в форме плит или рулонов. Если проект не предусматривает чердак, тогда утепляется сама кровля, в противном случае материал укладывают на потолок.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

пять × три =
