Крыша каркасной бани своими руками

Сборка каркасно-щитовых бань: проекты и цены

Возведение бани с применением технологии сборки щитовых конструкций на каркасной основе отличается высокой скоростью строительства и небольшими затратами на основные материалы. Проектами предусмотрены и учтены все требования, соответствующие строительству сооружений такой категории: вентиляция, водоснабжение, канализация, электроснабжение.

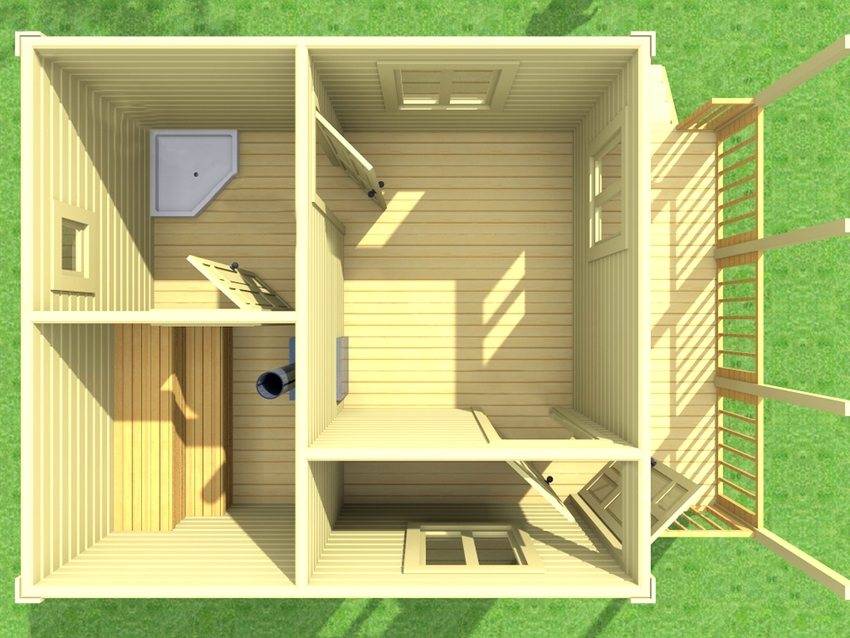

3D-визуализация небольшой по площади каркасной бани

Проекты каркасно-щитовых бань

Основной особенностью данной технологии является то, что сборка каркасно-щитовой бани своими руками осуществляется очень легко — по принципу конструктора. Современный рынок предлагает большое количество готовых щитовых комплектов, предназначенных для установки на каркас. Благодаря трехслойной структуре и низкой теплопроводности пенополистирола, используемого в СИП-панелях, этот материал обладает хорошими характеристиками и отлично подходит для бань.

Проекты каркасных бань предполагают двускатную крышу, чердачное помещение в ней отсутствует так как щитовая конструкция является легкой постройкой. Внутреннее пространство под крышей возможно использовать для хранения банного инвентаря. В зависимости от типа грунта, на котором планируется постройка, фундамент для бани может быть столбчатым, мелкозаглубленным ленточным или свайным. Последний вариант основы применяют на песчаном грунте.

Для создания каркаса используют брусовые стойки: для угловых подойдет брус 120х120 мм, для промежуточных опор можно использовать материал меньшего сечения. Потолочное перекрытие выполняют из балок 40х75 мм. Если баня планируется для круглогодичного использования толщину утеплителя принимают равной 15 см, для сезонной эксплуатации достаточно слоя теплоизолятора в 10 см.

Проект маленькой каркасно-щитовой бани 4 на 3 м

Что касается пола, его рекомендуется сделать проливным. Для его устройства подойдет обрезная или шпунтованная доска, смонтированная с уклоном. Планировкой предусмотрено разделение каркасно-щитовой бани на несколько комнат. Перегородки между ними выполняются из дерева. Если обогрев бани осуществляется каменной печью, под нее выполняют отдельный фундамент.

Цена каркасно-щитовой бани под ключ

Учитывая технологию строительства, стоимость каркасно-щитовой бани всегда ниже цены сооружения, построенного любым другим методом. Перед тем как сделать заказ, следует поинтересоваться у компании-производителя об оказании дополнительных услуг. Таких, как монтаж печи, устройство кровли, установка дымохода. Учитывая высокую скорость сборки, со дня заказа до начала эксплуатации щитовой бани проходит не более 7 дней.

Беря во внимание то, что каркасно-щитовые бани обходятся недорого, заказчик может позволить себе выбрать любой из представленных проектов. Это касается и тех, чей бюджет довольно ограничен

Производители предлагают несколько версий комплектации:

  • объект под ключ — заводская сборка стен и перегородок, отделка фасадов и внутренних стен;
  • отделка в черновом варианте — облицовка либо фасада, либо только внутренних стен;
  • без облицовки — объект представляет собой только сборку из щитов.

Процесс сборки небольшой каркасно-щитовой бани с фундаментом на сваях

Перед тем как купить баню каркасно-щитовой конструкции, необходимо обратить внимание на схему сборки сэндвича. Любые отклонения в последовательности расположения элементов внутри панели-сэндвича могут стать причиной отказа от изделия данного производителя

Если отделка панелей может быть устроена самостоятельно, то пересортировка всех панелей для корректного расположения в них материалов за свои же деньги лишена всякого смысла.

Обустройство крыши

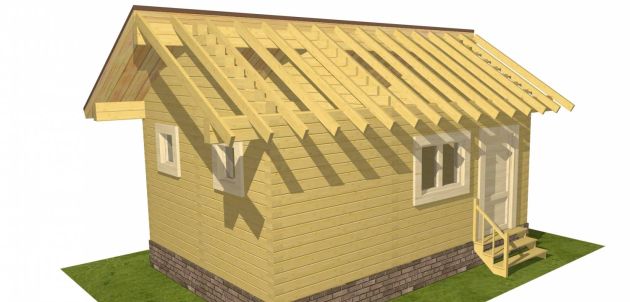

Следующий этап пошаговой инструкции – строительство крыши каркасной бани.

Обустройство крышиПошаговая инструкцияСтроительство крыши каркасной бани

Ее монтаж начинают с установки лаг 2 этажа. Далее на получившиеся балки накладывают слой досок для перекрытия. Затем монтируется стропильная система. Не надо забывать о том, что предстоит вывести дымоход, поэтому в стропильной системе надо оставить соответствующее пространство. Далее кладется гидроизоляция, делается контробрешетка, обрешетка. Осуществляется монтаж кровли.

Установление лаг на 2 этажеМонтаж лаг на 2 этажеНакладываем доскиДелаем перекрытиеМонтируем стропильную систему

Пространство под двускатной крышей можно активно использовать для хранения веников, других полезных вещей.

Конструкция и технология строительства каркасной бани (с видео)

Перед тем как приступить к строительным работам, нужно по характеристикам почвы определить тип фундамента и позаботиться о вводе систем водоснабжения, канализации и электричества.

Технология строительства каркасной бани такая же, как и технология возведения всех каркасных конструкций. Каркасы построек можно приобрести в готовом для сборки виде.

Следует внимательно отнестись к паро- и теплоизоляции. Начинают изоляцию конструкции каркасной бани с обшивки. С внешней стороны собранного каркаса натягивают, пользуясь строительным степлером, гидроизоляционный слой (рубероид, пергамин или технический полиэтилен), а поверх него набивают деревянную, металлическую или иную атмосферостойкую обшивку.

Устройство каркасной бани предполагает обкладку внешних стен кирпичной, блочной или каменной кладкой в полкирпича. Для этого по мере выкладывания каждого пятого ряда поверх гидроизоляционного слоя по уровню кирпича прикручивают уголок с выпуском не менее 8 см, чтобы обеспечить прочную связь между кладкой и обшивкой.

Затем с внутренней стороны помещение обкладывают теплоизоляцией. Поверх натягивают гидроизоляционный слой, а в парилке еще и наклеивают один слой алюминиевой фольги для пароизоляции. Полученную конструкцию обшивают строганой доской способом без образования щелей.

Итак, решено! Строим каркасную баню своими руками – а для начала изучаем технологию строительства.

Какая последовательность в укладке кровли?

  1. На стропила стелим пленку, начиная снизу. Пленка идет внахлест, чтобы верхний слой заходил на 10-15 см на нижний.
  2. Далее на контробрешетку кладем обрешетку основную 2 см толщиной. Доски набиваем со смещением. В первом ряду целая доска идет, допустим, с правой стороны. Во втором ряду она идет слева. Это усилит конструкцию, добавит ей жесткости.

Важный момент

Сверху мы будем стелить OSB плиту. Она размером 2,5х1,25 м.

Очень важно, чтобы стык между плитами попал четко на доску обрешетки. Я это предусмотрел и рассчитал, с каким интервалом мне обрешетку набивать

Я это предусмотрел и рассчитал, с каким интервалом мне обрешетку набивать.

То же самое касается стыка досок обрешетки — они должны стыковаться на бруске.

Уложили OSB.

Сверху на него будем ложить хороший толстый подкладочный ковер. И только поверх него уже будем укладывать мягкую черепицу.

То есть сам кровельный “пирог” — подкладочный ковер + мягкая черепица — получается достаточно толстым.

Перед тем, как стелить ковер, набиваем капельники.

Начиная снизу стелим подкладочный ковер. Раскатали одну дорожку, гвоздями прибили, поднялись выше. И так до самого верха. Потом с другой стороны.

Следующим этапом устанавливаем торцевые рейки и начинаем укладывать черепицу.

Промазываем по бокам и внизу битумом и внахлест кладем черепицу.

Обязательно сделать на крышу выходы для дымохода и вентиляции.

Последовательность такая: поверх кровельного ковра укладываем эти элементы, промазываем все мастикой, дополнительно прикручиваем все это.

И очень важно, чтобы самый верхний слой ковра (который с конька крыши идет), шел внахлест в этим элементам. И вот только после этого уже укладываем кровлю, прибиваем нашу черепицу на гвозди

Начиная, опять таки, снизу. Натягиваем шнурок или леску, чтобы ровно в ряд все шло, и потихоньку добираемся наверх

И вот только после этого уже укладываем кровлю, прибиваем нашу черепицу на гвозди. Начиная, опять таки, снизу. Натягиваем шнурок или леску, чтобы ровно в ряд все шло, и потихоньку добираемся наверх.

Удачные примеры и варианты

Сегодня существует множество фирм, которые занимаются изготовлением бань под ключ. Схемы конструкций, расчет материалов таких конструкций можно использовать для создания идеи собственного проекта. Например, баня на участке может быть одноэтажной с небольшим чердаком, можно обустроить мансарду, которая будет выполнять роль комнаты для гостей. Но также есть возможность постройки двухэтажной бани, обустроив на втором этаже полноценную комнату отдыха с бильярдным столом, музыкальным центром и большим телевизором.

Всегда есть возможность построить вариант с крытой террасой, на которой разместить столик со стульями для летнего отдыха. Необязательно выбирать вариант площадью 3х4 м, существует множество других разновидностей, таких как:

  • баня 4х4 м;
  • баня с верандой 4х4 м;
  • баня 6х3 м;
  • баня с террасой 6х4 м;
  • баня с мансардой и террасой 6х9 м;
  • баня 6х6 м;
  • баня 6х9 м.

В заключение можно отметить, что строительство каркасной бани возможно выполнить своими руками на даче или во дворе частного дома. Все, что для этого необходимо, – это подготовить проект постройки, запастись всеми необходимыми материалами, подготовить нужные инструменты, а также изучить все инструкции и рекомендации по строительству. В этом случае строительство не отнимает много времени, результат порадует даже самых придирчивых хозяев и станет предметом зависти среди соседей.

О том, как построить баню своими руками, смотрите в следующем видео.

Каркасная баня 4 х 4 своими руками: пошаговая инструкция

Перед строительством бани вам придется подготовить ряд дополнительных материалов:

  • Доски для опалубки, которая должна иметь ширину 30 см и высоту 50 см;
  • Стальные прутья для выполнения обвязки;
  • Рубероид;
  • Бетон для приготовления раствора;
  • Песок.
  • Брус диаметром 10 x 10 см.
  • Гравий.

Это лишь часть необходимых материалов, которые вам потребуются для строительства бани, полный список мы приведем далее при рассмотрении этапов строительства. Первое, что вам необходимо сделать, начиная строительство каркасной бани — изготовить траншею глубиной 50 см и шириной около 40 см. Ее необходимо заполнить бетонной смесью, чтобы изготовить фундамент. В готовое основание вставляют металлические штыри, на который впоследствии будет крепиться брус. Дождавшись высыхания бетона, приступаем к изготовлению обвязки. По стенам необходимо установить промежуточные рейки.

Далее вы можете приступать к укладке дощатого настила, для отделки бани снаружи рекомендуется использовать вагонку. После изготовления пола можно приступать к устройству вытяжки и крыши. Не забудьте уложить утеплитель. Тогда в бане долго будет держаться тепло. На выполнение всех строительных работ вам потребуется не более двух-трех дней, после чего вы сможете не один год получать удовольствие от банных процедур.

Сборка каркасно-щитовых бань: проекты и цены

Возведение бани с применением технологии сборки щитовых конструкций на каркасной основе отличается высокой скоростью строительства и небольшими затратами на основные материалы. Проектами предусмотрены и учтены все требования, соответствующие строительству сооружений такой категории: вентиляция, водоснабжение, канализация, электроснабжение.

3D-визуализация небольшой по площади каркасной бани

Проекты каркасно-щитовых бань

Основной особенностью данной технологии является то, что сборка каркасно-щитовой бани своими руками осуществляется очень легко — по принципу конструктора. Современный рынок предлагает большое количество готовых щитовых комплектов, предназначенных для установки на каркас. Благодаря трехслойной структуре и низкой теплопроводности пенополистирола, используемого в СИП-панелях, этот материал обладает хорошими характеристиками и отлично подходит для бань.

Проекты каркасных бань предполагают двускатную крышу, чердачное помещение в ней отсутствует так как щитовая конструкция является легкой постройкой. Внутреннее пространство под крышей возможно использовать для хранения банного инвентаря. В зависимости от типа грунта, на котором планируется постройка, фундамент для бани может быть столбчатым, мелкозаглубленным ленточным или свайным. Последний вариант основы применяют на песчаном грунте.

Для создания каркаса используют брусовые стойки: для угловых подойдет брус 120х120 мм, для промежуточных опор можно использовать материал меньшего сечения. Потолочное перекрытие выполняют из балок 40х75 мм. Если баня планируется для круглогодичного использования толщину утеплителя принимают равной 15 см, для сезонной эксплуатации достаточно слоя теплоизолятора в 10 см.

Проект маленькой каркасно-щитовой бани 4 на 3 м

Что касается пола, его рекомендуется сделать проливным. Для его устройства подойдет обрезная или шпунтованная доска, смонтированная с уклоном. Планировкой предусмотрено разделение каркасно-щитовой бани на несколько комнат. Перегородки между ними выполняются из дерева. Если обогрев бани осуществляется каменной печью, под нее выполняют отдельный фундамент.

Цена каркасно-щитовой бани под ключ

Учитывая технологию строительства, стоимость каркасно-щитовой бани всегда ниже цены сооружения, построенного любым другим методом. Перед тем как сделать заказ, следует поинтересоваться у компании-производителя об оказании дополнительных услуг. Таких, как монтаж печи, устройство кровли, установка дымохода. Учитывая высокую скорость сборки, со дня заказа до начала эксплуатации щитовой бани проходит не более 7 дней.

Беря во внимание то, что каркасно-щитовые бани обходятся недорого, заказчик может позволить себе выбрать любой из представленных проектов. Это касается и тех, чей бюджет довольно ограничен

Производители предлагают несколько версий комплектации:

  • объект под ключ — заводская сборка стен и перегородок, отделка фасадов и внутренних стен;
  • отделка в черновом варианте — облицовка либо фасада, либо только внутренних стен;
  • без облицовки — объект представляет собой только сборку из щитов.

Процесс сборки небольшой каркасно-щитовой бани с фундаментом на сваях

Перед тем как купить баню каркасно-щитовой конструкции, необходимо обратить внимание на схему сборки сэндвича. Любые отклонения в последовательности расположения элементов внутри панели-сэндвича могут стать причиной отказа от изделия данного производителя

Если отделка панелей может быть устроена самостоятельно, то пересортировка всех панелей для корректного расположения в них материалов за свои же деньги лишена всякого смысла.

Особенности

Сооружать постройки, даже такие второстепенные, как баня, своими руками из кирпича или бревен весьма тяжело. Понадобится потратить много средств на материалы, подготовить безупречные чертежи. А без помощи кого-либо и вовсе не получится выполнить такую работу. Поэтому каркасные проекты заслуживают повышенного внимания. Тем более что расход древесины по сравнению с обычными конструкциями из бруса понижается ровно наполовину.

Постройки получаются сравнительно легкими, даже если они выполняются в габаритах 6 на 4 или 6х6 м; если же величина сооружения составляет 3х4, 4х4 м, это обстоятельство проявляется еще больше. Потому отпадает потребность в подготовке основательных фундаментов. Можно одновременно отделывать внешние и внутренние стены, а общая скорость монтажа заметно вырастает. Наименьшая площадь парной равняется 250х250 см. Рекомендуется использовать для фундамента асбоцементные трубы диаметром 100 и длиной 4000 мм, которые заполняются бетоном.

Все деревянные элементы тщательно сушат перед монтажом. Стропила собирают на земле, после чего поочередно поднимают и ставят над стойками каркаса. Кровлю делают только в вентилируемом варианте.

5

Утепляем стены, крышу и пол бани

Для утепления стен вам понадобится:

базальтовая вата толщиной 150 мм и плотностью 25-35 кг/м3;пароизоляционная пленка;влаго-ветрозащитная мембрана (супердиффузная);деревянные рейки.

Для пароизоляции парной целесообразней использовать фольгированный пароизоляционный материал. Он не только защитит конструкцию от влаги, но и будет отражать тепло внутрь помещения.

Утепление начнем с пароизоляции стен изнутри. Для этого наклейте на стойки самоклеящуюся двухстороннюю уплотнительную ленту. Затем к ленте приклейте гидроизоляционную пленку. Обязательно расположите полотна с нахлестом не менее 15 сантиметров. Стыки проклейте двухсторонней уплотнительной лентой. Дополнительно зафиксируйте пенку степлером. В итоге должен получиться абсолютно герметичный контур, иначе влага будет проникать внутрь стен и каркас быстро придет в негодность.

Утепление стен бани

Затем в пространство каркаса уложите плиты минеральной ваты. Следите, чтобы утеплитель плотно прилегал к элементам конструкции и друг к другу. Все образовавшиеся щели тщательно забейте обрезками ваты.

Далее нужно закрепить влаго-ветрозащитную мембрану с наружной стороны стен. Она монтируется по тому же принципу, что и пароизоляция – на стойки наклеивается уплотнитель, затем крепится сама мембрана при помощи степлера. Поверх пленки на стойках обязательно надо закрепить рейки толщиной не менее 20 мм. Такие же рейки набейте на стойки с внутренней стороны стен, они будут служить обрешеткой для вагонки.

По такой же технологии выполняется утепление крыши – между стропил укладывается минвата, затем закрывается изнутри пароизояцией. Поверх пароизоляции монтируется обрешетка для вагонки или других отделочных материалов.

Пол утепляется несколько иначе – прежде всего нужно выполнить черновой настил между балок перекрытия из досок. Затем на балки и настил укладывается гидроизоляционная пленка (можно использовать обычную пароизоляцию). Поверх пленки укладываются лаги как при монтаже обычного пола.

В пространство между лагами кладется утеплитель. Можно использовать любой материал, как плитный, так и сыпучий, такой как эковата или керамзит. Поверх лаг стелется еще один слой пленки и затем выполняется настил из досок.

Чтобы утеплить перекрытие, со стороны первого этажа закрепите пароизоляцию, после чего сделайте из досок черновой потолок. Затем со стороны второго этажа нужно заполнить пространство между балок утеплителем. Сверху на балки укладывается пароизоляция и настил из досок.

Отделка

Отделку помещений внутри и снаружи стен можно начинать после закрытия каркаса крыши кровлей, монтажа черновых полов.

Внутренняя

Внутри банные помещения следует декорировать вагонкой. Самое главное не набивать ее впритык. Дереву нужно расстояние чтобы свободно ссыхаться, рассыхаться.

Вагонку нужно предварительно покрыть специальными антисептиками, которые защитят древесину от разрушительного воздействия влаги.

Внешняя

Для внешней отделки можно использовать разные материалы:

  • блок-хаус;
  • металлический или пластиковый сайдинг;
  • разные виды штукатурки;
  • клинкерную плитку;
  • декоративный кирпич.

Выбор декоративного материала зависит от пожелания хозяина бани, его финансовых возможностей.

Каркасные постройки присутствуют в каждом современном коттеджном кооперативе. Связано это с повышением популярности данной технологии. Чтобы возвести качественную каркасную баню, нужно понять, как ее правильно построить и подготовить необходимый набор материалов и инструментов.

Важные особенности при возведении каркасной бани

Каркасная баня подразумевает качественную теплоизоляцию. В качестве теплоизоляционного материала подойдет минеральная вата, либо базальт, подойдет также утеплитель из стекловолокна.

Немаловажным моментом является пароизоляция. В дождливую погоду, и зимой во время снегов, влага попадает внутрь бани через щели, образуя конденсат внутри каркаса, а также на стенах и потолке. Чтобы справиться с этой неприятностью, применяют гидро- и пароизоляцию.

Древесину для бани нужно отбирать хорошо просушенную, поскольку при усыхании древесина уменьшается в объеме, и появляются щели. Оптимальный вариант для бани – лиственница, осина либо липа.

Изготовление и установка каркаса стен

Исходные данные: имеется столбчатый фундамент с деревянным ростверком. Поверх ростверка уложены доски (150х25 мм), играющие роль чернового пола (в дальнейшем они будут демонтироваться).

На столбчатом фундаменте с ростверком будет устанавливаться каркас бани

Каркас стен выполнен из досок 150х50 мм. Стены собирались на земле, а потом фиксировались на ростверке. Каждый каркас стены составлен из вертикальных стоек (11 шт. – на продольных стенах, 8 шт. – на торцевых), горизонтальных обвязок, поперечин и укосин (по 2 шт. на стену, идут под 45° от угловых к средним стойкам). Для установки укосин (плашмя) в стойках выполнялись выпилы.

Готовые каркасы стен были установлены на ростверк, выровнены по уровню. К каждой стене по верху прибита вторая верхняя обвязка, между сплоченными балками проложен джут. Укосины были врезаны в стойки, окончательно приколочены. Верхние двойные обвязки стен скреплены между собой.

Установленный на ростверке каркас стен бани

Подготовка к строительству

Любая стройка, в том числе и каркасная баня под ключ, начинается с составления проекта. Чтобы создать проект, необходимо обладать навыками, если вы не имеете навыков в этой сфере, то этот этап лучше доверить мастерам. Можно воспользоваться готовыми схемами.

Когда проект создается самостоятельно, то перед началом работ требуется определиться с некоторыми важными критериями. Важные моменты:

Составляя чертеж, необходимо внести все указанные критерии и дополнить его недостающими элементами. Отметим, чем подробней составлен проект, тем легче строительство.

Что касается расположения коммуникаций, то проект желательно составить отдельно, либо воспользоваться готовым проектом, только добавить в него свои части, отталкиваясь от нужд.

Пол

Летние каркасные бани могут использоваться только в теплое время года. В них не предусмотрено системы отопления, а устройство полов отличается простотой.

Всесезонные каркасные бани — это основательные, хорошо отапливаемые конструкции с надежными многослойными полами.

Они строятся в тех случаях, когда предполагается их постоянное использование, в том числе и в холодное время года.

В летних банях принято обустраивать протекаемые полы. Такая система представляет собой деревянные щиты на основном напольном покрытии с техническим зазором между деревянными рейками в 2-3мм. Это позволяет струям воды спокойно стекать в обустроенное надлежащим образом подполье и отводиться в яму или септик.

При решении вопроса, как сделать каркасную баню пригодной к использованию круглый год, главный акцент делается на долговечность и максимальный срок эксплуатации всех элементов. Полы в таких строениях делаются непротекаемого типа.

В строительстве часто применяется термин «конструкционный пирог». Им обозначается совокупность всех элементов, входящих в конструкцию.
Рассмотрим пирог пола каркасных бань:

  1. черновой пол;
  2. слой гидроизоляции и ветрозащиты;
  3. слой утеплителя;
  4. слой щитового покрытия лаг;
  5. слой пенополистирола;
  6. пароизоляция;
  7. арматурная сетка;
  8. система теплого пола;
  9. бетонная стяжка;
  10. финишное напольное покрытие.

Чаще всего при изготовлении каркасной бани своими руками нижняя обвязка устанавливается на уже имеющийся фундамент. Она представляет собой брус сечением от 100*100 мм до 150*200 мм (в зависимости от толщины стен и размеров всего строения). Он укладывается по всему периметру сооружения и под несущие перегородки. Именно нижняя обвязка служит основанием для возведения стен и монтажа пола.

Монтаж полов каркасной бани начинается с устройства чернового пола. Для этого:

  1. К нижней части лаг крепятся бруски сечением 50*50 мм;
  2. На них укладываются доски чернового пола и укрываются слоем гидроизоляции и ветрозащиты. Это поможет защитить пол от воздействия природных явлений и образования конденсата в его слоях;
  3. Поверх мембраны ветрозащиты укладывается утеплитель. Чаще всего при строительстве каркасных бань применяют удобную в использовании эковату или минеральную базальтовую вату;
  4. Поверх лаг монтируется щитовое покрытие. Чаще всего это ОСП толщиной 18 мм. Тут же следует иметь в виду расположение печи в парилке.Если конструкция не предполагается тяжелой, ее фундамент монтируют прямо на щитовом покрытии, предварительно укрыв необходимую площадь огнеупорным асбестовым листом;
  5. Далее следует укладка второго слоя утеплителя толщиной не менее 50 мм. Это может быть пенопласт повышенной плотности, либо пенополистирол;
  6. Поверх утеплителя укладывается пленка пароизоляции и арматурная сетка;
  7. Следует прокладка контуров системы теплого пола(если он запланирован) и заливается стяжка;
  8. Монтируется финишное напольное покрытие (как правило, это обычная деревянная доска либо нескользящая кафельная плитка).

— т.к. все они в своем составе содержат связующее вещество (клей), при нагревании могут выделять вредные вещества в воздух, а при повышенной влажности разрушаться

Не годятся для использования в качестве финишного покрытия стружечные плиты, сосновые доски, пластиковые элементы, паркет, ламинат и т.д. — т.к. все они в своем составе содержат связующее вещество (клей), при нагревании могут выделять вредные вещества в воздух, а при повышенной влажности разрушаться.
