Советы по установке душевой кабины

Пошаговая инструкция по монтажу сифона трапа

Перед началом работ следует подготовить оптимальные места подключения оборудования с учетом расположения имеющихся канализационных систем. Иногда приходится переделывать центральный стояк и предусматривать в нем ввод сливной трубы с отводами в конкретные места.

Заранее проложена труба к месту установки душевого поддона

Производители линейных трапов уверяют, что их конструкция пропускает большой объем воды за счет увеличения линейных размеров приемника. Это рекламный ход.

Дело в том, что пропускная способность сливов зависит не от размеров внешних приемников, а от диаметра трубы. А они у всех систем стандартные, это значит, что технические параметры также почти ничем не отличаются. Нет значения, какой корпус слива подключается к выходу с диаметром 52 мм: трап, сифон или колено.

Шаг 1. Перед установкой трапа проверьте его техническое состояние. Снимите декоративную крышку и внимательно осмотрите содержимое. Самые современные модели довольно сложные с инженерной точки зрения устройства, каждый узел и элемент выполняет свои задачи.

  1. Гидрозатвор. Принцип действия ничем не отличается от обыкновенного водяного клапана цилиндрического сифона. Есть особенности формы, он не круглый, а продолговатый. Объясняется это линейной формой трапа.
  2. Сухой затвор. В гидрозатворе устанавливаются два пластиковых шарика, если вода в отстойнике исчезла, то они опускаются и перекрывают выходные отверстия. В нормальных условиях шарики плавают по воде в гидрозатворе, они имеют меньшую плотность. Таким способом удается получить двойную защиту от попадания в помещение неприятных запахов из канализационной системы.

Трап с сухим затвором

Стоимость сложного слива с двойной защитой намного больше обыкновенного, а фактические эксплуатационные параметры несколько ниже. Почему? Плавающие шарики дополнительного ограничивают и так небольшой просвет отвода воды. Производитель утверждает, что сухие клапаны нужны для того, чтобы в случае испарения воды из гидрозатворе выполнять его функцию. Но дело в том, что вода оттуда будет испаряться годами – в ограниченном пространстве почти нет движения воздуха. Опытные сантехники на практике еще не встречались с ситуацией, когда через несколько месяцев отсутствия владельцев в ванных комнатах появлялись запахи, сифон за это время почти не уменьшал уровень воды.

Шаг 2. Определитесь с местом расположения слива.

Определение местоположения

В нашем случае поддон душевой кабины будет отделываться мозаичной плиткой, что немного упрощает процесс разметки. При помощи рулетки замерьте расстояния от приемника воды к стене и бортикам душевой кабинки.

Замеры

Шаг 3. Отрегулируйте приемник по высоте. Некоторые модели трапов имеют регулируемые ножки, изменяйте их длину до тех пор, пока отвод не совпадет с канализационной трубой.

Крепеж для трапаНожки трапа

При этом постоянно проверяйте плоскость устройства по горизонтали.

Важно установить трап строго горизонтально

Есть случаи, когда существующие канализационные системы расположены таким образом, что заводской регулировки недостаточно для правильной установки. С пластиковыми трапами проблема решается довольно просто. К опорам ножек прикручиваются саморезами отрезки пластиковых водопроводных труб соответствующей длины. Трап приподнимается в исходное состояние, а далее точная регулировка делается обыкновенным способом.

Установленный трап

Шаг 4. Еще раз проверьте положение трапа, если все в норме, то можно приступать к заливке поддона.

ОпалубкаЗаливка поддонаВыравнивающая стяжка

Далее монтируется и отделывается душевая кабина.

Установка стеклянного душевого ограждения

Практические советы

Самостоятельно подключить кабину к эл/сети, при правильной организации дела (что подразумевает и знание основных требований ПУЭ), в принципе, вполне возможно. Но заниматься этим желательно, только если речь идет о наиболее простых моделях, называемых бюджетными, к тому же не «брендовыми». Для введения в эксплуатацию дорогой установки, со сложной внутренней схемой, целесообразно пригласить профессионала.

Есть и еще один аргумент «за», который мало кто принимает во внимание. Если техника от известного производителя, то в инструкции (паспорте, руководстве пользователя) обязательно есть пункт, в котором оговорено, что гарантия на изделие автоматически аннулируется, если монтаж произведен неаттестованным специалистом

Как говорится, без .

Правила установки (расстояния от потолка, входной двери; обязательная качественная вытяжка и тому подобное) – отдельная тема. Но если есть возможность выбора (к примеру, в частном доме, когда ванная достаточно большая), то при определении места нужно исходить из того, чтобы длину проводки и количество монтируемых приборов свести к минимуму.

Перед монтажом душевой кабины следует оценить возможности вводного автомата. Если установка достаточно мощная, то АВ также меняется. Иначе при повышенной нагрузке его станет постоянно «выбивать».

Организацией заземления в квартире самостоятельно лучше не заниматься; пригласить специалиста из УК (ТСЖ, ЖЭК, ДЭЗ). И здесь дело не в низкой квалификации домашнего мастера – многие мужчины на «ты» с электротехникой. Причина в другом. Все многоквартирные дома подключаются к линии эн/снабжения по различным схемам (типовых – 3). Не зная, какая именно реализована в этом доме, лезть в подъездный щиток бессмысленно. Иначе отгорит ноль (что чаще всего и происходит), и придется не только оплачивать выставленный УК штраф и работу специалиста по ликвидации аварии, но и улаживать весьма вероятные конфликты с соседями.

Подключение к водопроводу

Подводка воды к душевой кабине не представляет больших сложностей, если в стене правильно выведены водорозетки. При использовании душевых боксов горячая и холодная вода обычно подводится к задней панели, которая полностью не доходит до угла, в этом свободном пространстве на стене заранее монтируют две водорозетки. Их высота, взаимное расположение не играют никакой роли, они будут спрятаны за стенками душевой кабины и не видны.

В частном доме или на даче с подогревом воды через водонагреватель (бойлер) трубопровод также прячут в стене или под стяжкой, чтобы он не мешал плотному прилеганию кабинки к поверхности облицовки.

Подключение к водопроводу кабины закрытого типа состоит из нескольких операций:

  • Для удобства подсоединения шлангов в водорозетки предварительно вкручивают угловые переходники с наружной резьбой, используя для герметизации ФУМ-ленту.
  • Далее, к переходникам прикручивают гибкие резиновые подводки в алюминиевой оплетке или сильфонные рукава, соединение «американка» имеет резиновую прокладку и не нуждается в дополнительной герметизации.
  • Шланги подсоединяют к двум резьбовым фитингам на угловой панели, отмеченных красной и синей точками. Внутреннюю разводку проводят с помощью гибких водопроводных трубок, идущих в комплекте, их фиксируют металлическими хомутами.
  • Подключение к электросети душевого бокса проводят в соответствии с электрической схемой, обычно блок управления с электронными схемами находится на задней стенке и от него отходит вилка, которую включают в заранее установленную розетку.

Перед тем как подключить душевую кабину к водопроводу открытого типа, на одной из стен ванной в нужном месте по чертежам инструкции устанавливают две водорозетки с внутренней резьбой 1/2 дюйма.

Как проводится самостоятельный монтаж полотенцесушителя.

Подключение душа к водорозеткам

При этом следует учитывать, что они рассчитаны на использование с конкретным видом кабины, которая должна быть приобретена заранее. Далее подключение проводят в следующем порядке:

  • Используя ФУМ-ленту, вкручивают в водорозетки переходные муфты, на которые затем навинчивают декоративные тарелки, загерметизировав примыкание к стенам силиконом.
  • Ставят смеситель, к его верхней части прикручивают трубку душа, выставляют ее по уровню, отмечают точки крепежа карандашом на стене.
  • Просверливают плитку конусообразным сверлом диаметром 6 мм, вбивают дюбеля, устанавливают душевую лейку и крепят ее к стене на саморезы.
  • По завершении монтажа душа сифон подключают к канализации, ставят на место и герметизируют поддон, крепят к стенам направляющие, на которых держится дверь.

Стандартные размеры кабин

После приобретения любого вида душевой кабины, ее сборка, установка и подключение к водопроводу не вызывают особых трудностей у неподготовленного домовладельца при правильно расположенных водорозетках и канализационных отводах. Но обычно такими работами занимаются специалисты, производящие наиболее сложную часть всех работ — сборку, с использованием большого количества силиконового герметика и специального инструмента (шуруповерт). Поэтому своими руками данный вид операций проводят довольно редко и только с самыми простыми конструкциями открытых душевых уголков, собираемых самостоятельно.

Подключение к канализации

Этапы подключения душ — кабины к канализации:

Поддон собирается, фиксируется на ножках, выравнивается.

Сифон прикручивается к поддону

  • Емкость регулируется по высоте, фиксируется гайками для прочности к ножкам.
  • Поддон переворачивается, труба от сифона вставляется в водосточную трубу. Емкость ставится на свое место.

Выполняется проверка системы слива

  • Каркас душевой кабины с дверцами ставятся на поддон, крепится к стенам на предварительно прикрученные направляющие.
  • Место стыка стены и поддона обрабатывается герметиком.

Опытные специалисты знают, как правильно подключается душевая кабина

После закрепления поддона и сифона выполняется установка системы подачи воды.

Виды душевых и особенности монтажа каждого

Если вы еще не приобрели кабинку и не знаете, какой вариант лучше — мы поделимся советами и предложим список актуальных кабин. Но не забываем, что предложенные варианты требуют особого монтажа.

Душевой бокс

Готовый вариант, который бывает с глубоким или низким поддоном. В основном такие модели идут со встроенным гидромассажем, дополнительным тропическим душем, радио и подсветкой — все зависит от производителя. Преимущества душевого бокса:

ничего не нужно докупать, кроме шлангов подключения ГВС и ХВС;

можно установить уже в готовом ремонте;

подходит для любых санузлов, так как есть широкий выбор размеров поддонов;

такой вариант легко установить своими руками;

много дополнительных вещей в комплекте: лейка и шланг для душа, тропический душ, гидромассаж, складное сиденье, радио, блютуз с громкой связью для подключения телефона, подсветка, встроенная вытяжка, разные полочки и крючки.

Да, плюсов в такой модели много, но есть и минусы, которые касаются бюджетных вариантов:

некачественные комплектующие;

металлические или пластиковые резьбы для подключения ХВС и ГВС — такой материал, в отличие от латуни, имеет меньший срок эксплуатации;

насыпные подшипники в роликах для дверей, со временем их нужно поменять на пром-подшипники, которые гораздо лучше выполняют свою работу;

качество стекла.

Все недостатки относятся к бюджетным боксам, но самое интересное, что не все магазины могут предложить премиальные варианты.

Важно: замена роликов в гидромассажном боксе ничем не отличается от душевой кабины с поддоном или без него. В процессе замены роликов вы должны замерять диаметр самого колеса, глубину конструкции и внутренний диаметр отверстия под винт.

Кабина без поддона

В этом случае канализационный слив находиться под плиткой (трап), такую кабину нужно планировать на старте ремонта. Считается лучшим решением, так как такую кабину можно совместить с любым дизайном и установить комплектующие на свой вкус. Угловая кабина не имеет стенок и крыши, только стеклянные перегородки и дверь, которую можно установить на роликах или как обычную дверь на петлях. Но есть и другое решение — установить обычный акриловый или металлический поддон, а после установить стенки.  Какие есть еще плюсы:

можно сделать монтаж полукруглой, прямоугольной или квадратной кабины, а многие просто устанавливают закаленное стекло за ванной, получается два в одном;

в таком варианте можно смонтировать любой смеситель, установить гигиенический душ, стойку для тропического душа или даже сделать его на потолке;

если на старте ремонта правильно заложить канализацию и установить трап по типу Viega или Alca Plast, то он будет служить вечно и в дальнейшем можно с легкостью очистить ее от засора, просто приподняв крышку сифона.

Но и без минусов не обошлось:

высокая цена установки и монтажа;

такой вариант возможен только на старте ремонта, или придется использовать простой поддон, только внешний вид будет отличаться от оригинального;

требуется грамотно уложить плитку с нужным наклоном, чтобы вода стекала в слив;

нужно иметь особые навыки монтажа, чтобы установить ее самому.

Важно: в душевой кабине с полукруглой дверью устанавливаются ролики по такому же принципу как и в гидробоксе, ниже мы поделимся этой методикой. Если у вас в душевой обычная дверь — то вам нужно заменять не ролики, а петли, которые зачастую идут с микролифтом

Снимите одну петлю как образец, чтобы приобрести деталь, которая точно подойдет под вашу дверь.

Сборка кабинки и крепление к поддону

Перед тем как начать установку панелей, нужно убедиться, что на них установлено все необходимое оборудование, которое входит в комплектацию модели.

Определить места крепления: возможно, моделью уже предусмотрены технологические отверстия. Если на задней панели имеется зеркало, то при его креплении не используется ключ

Гайки аккуратно затягиваются вручную. Нужно закрепить аксессуары, которые входят в комплектацию модели.

  • Монтаж панелей на поддон следует начинать с задней стенки. Аккуратно ее подняв и поставив, надежно закрепить.
  • Выполнить монтаж боковой панели, при ее креплении произвести вертикальные соединения с задней стенкой.
  • Закрепить подобным способом обе боковые панели.

При соединении панелей с поддоном должно быть абсолютное совпадение границ элементов, появление ненужных расстояний приведет к нарушению герметизации конструкции.

Как устанавливать каркас

Обычно каркас состоит из 4 профилей. 2 из них вертикальные и 2 полукруглые. После определения, где должен быть верхний полукруглый профиль и где нижний, необходимо шурупами закрепить их и боковые. Затем при помощи шурупов с ограничителями по длине ввинтить в полукруглые профили.

Установка стенок

  1. В том случае, если стекла не промаркированы, то определить верх нужно самостоятельно. Сделать это просто: сверху отверстий будет больше. Если направляющие тоже не имеют никаких отметин, то определяющим фактором будет толщина, тонкая — нижняя направляющая, более широкая — верхняя.
  2. Чтобы выполнить монтаж стекла к аркам ограждения, нужно немного поднять стекло и промазав его герметиком, поставить обратно. Потом нужно закрутить винт в прижимной лапке.

  3. Стекла в стойках имеют пазы, выполнить монтаж к арке.
  4. На стекла необходимо надеть силиконовый уплотнитель.
  5. Обработать герметиком поддон и поставить стекла.
  6. Следующим этапом будет установка боковых панелей, места стыков нужно промазать силиконом.
  7. Закрепление задней части кабинки.

Монтаж двери душевой кабины

На края надевается силиконовый уплотнитель, устанавливаются ролики. Верхние направляются вертикально, а нижние можно оттягивать при монтаже

После установки двери важно настроить их положение, они не должны пропускать воду

Справка! Монтаж душевой кабины требует профессионализма, смекалки, определенных знаний, практических умений. Далеко не каждый может самостоятельно выполнить какие-либо сантехнические или ремонтные работы.

Проверка подключения душевой кабины

Заключительным этапом проверяется правильность подключения душевой кабинки к водопроводу. При проверке открыть краны и осмотреть швы соединения на наличие или отсутствие протечки.

Если обнаружена протечка, то это говорит о том, что подсоединение сливного шланга к водопроводу негерметичное. Даже появление незначительного количества влаги свидетельствует о слабом соединении. Для предотвращения дальнейших протечек, необходимо обработать герметиком эти места или же, заменив уплотнитель, собрать заново элементы соединения.

Фото 2. Герметизация швов силиконом. Для предотвращения протечек необходимо промазать все стыки в кабине герметиком.

Критерии правильной установки и подключения душа:

  1. Поддон имеет прочное основание, не издаёт скрипящие звуки, стоит ровно без качаний.
  2. Панели устанавливаются без трещин и сколов.
  3. Конструкция душевой не должна иметь острые углы во избежание травм при принятии водных процедур.
  4. Все швы должны быть герметичными.

Важно! Если в процессе проверки обнаружено, что сток затруднён, то необходимо устранить проблему при повторном подсоединении

Изготовление стеклянной душевой кабины своими руками

Если вы решили изготовить душевую самостоятельно, то необходимо сделать выбор: собирать кабину по частям, покупая готовый поддон, стеклянные перегородки и двери, либо создавать её буквально «с нуля», то есть не из готовых деталей, а из подручных материалов.

Подготовка поверхностей и перегородок

В любом случае необходимо будет сначала проложить канализационную трубу, на конец которой монтируется пластиковый трап.

Если вы решили не покупать готовый поддон, то нужно будет разметить место под душ в ванной и из кирпича выложить контуры будущей душевой кабины.

С помощью битумной мастики делаем гидроизоляцию пола и стяжку (с уклоном, чтобы вода легко стекала в слив). Получившийся самодельный поддон нужно будет облицевать плиткой.

После этого останется только установить стеклянные перегородки и двери. Их можно «посадить» на специальные навесы и закрепить на стенах.

Внимание! В последние годы стало модно обходиться без поддона

В этом случае монтируется слив, но стяжку пола очень важно сделать под правильным углом, чтобы вода не скапливалась, а быстрым потоком уходила из ванной комнаты

Материалы и инструменты для установки

Для работы потребуется цемент, кирпичи, керамическая плитка, клей для неё, фурнитура для стеклянных дверей, ролики, П-образные алюминиевые профили для стоек.

Если принято решение собрать душевую, то потребуется поддон для душевой и все составляющие душевой кабинки (3—4 перегородки, готовые стеклянные двери).

В качестве инструментов нужно взять:

  • отвёртки и плоскогубцы, разводной ключ;
  • пистолет для выдавливания силикона;
  • силиконовые стержни;
  • сверло, дюбель-гвозди;
  • строительный скотч и пр.

Если покупается готовый поддон из акрила или другого материала, то он просто устанавливается в подготовленное ложе в соответствии с инструкцией.

Каркас готовой душевой кабины собирается на саморезах, которые обычно идут в комплектации.

После этого фиксируются стеклянные перегородки на металлические кронштейны с резиновыми уплотнителями, а на двери кабины надеваются пластиковые ролики, которые ездят по салазкам дверной коробки. На края дверей нужно надеть магнитные ленты и профили, чтобы конструкция получилась герметичной.

Как произвести монтаж к водопроводу и канализации?

Для подсоединения душевой к коммуникациям достаточно будет подключить сифон (сливной трап) к канализации, а патрубки горячей/холодной воды к соответствующим трубам водоснабжения на стене ванной.

Разводка всех трубопроводов к моменту монтажа уже должна быть выполнена.

Инструменты, которые понадобятся:

  • сантехнические шланги;
  • сифон и тройники;
  • гибкий шланг для водопровода;
  • герметик, ФУМ-лента.

Поддон нужно перевернуть и на его обратной стороне установить гайку с резиновой прокладкой для закрепления сифона. Места соединения обрабатываются силиконом во избежание течи.

Потом подключается сливная труба, а на её конец крепится резиновая манжета, размер которой должен соответствовать диаметру канализационной трубы. Подключение к водопроводу происходит с помощью двух гибких шлангов.

Установка душевой кабины в частном доме

Если вы проживаете не в квартире, то вам нужно знать как установить душевую кабину и подключить к канализации в частном доме. Ниже мы приведем советы по подключению:

  1. Установить саму душевую кабину относительно просто. Гораздо сложнее подготовить коммуникации. Проблема состоит в том, что душ в частном доме устанавливается вплотную к стене или углу, то есть к двум стенам. По этой причине возникают трудности с проведением канализационных и водопроводных труб. Эта незадача решается двумя способами. Во-первых, можно немного надрезать поддон в местах прокладывания труб, однако, иногда низкий поддон мешает это сделать. Во-вторых, трубы можно заложить непосредственно в стене, но это лишь при условии капитального ремонта в ванной.
  2. Для того, чтобы подключить кабину к канализационной системе, нужно использовать подвод с переходником на трубу слива. После подключения к водопроводу и к канализации надо будет ее запустить. Если где-то обнаружилась протечка, следует еще раз промазать швы силиконовым герметиком. дождаться его высыхания и вновь запустить систему.
  3. Также необходимо гидроизолировать пол, особенно если он паркетный или дощатый.
  4. Если вы монтируете душевую кабинку в неприспособленном для этого помещении и не желаете, чтобы каждое мытье сопровождалось клубами пара, подумайте о вентиляции.
  5. Еще одной особенностью установки душевой кабины в частном загородном доме доме является тот факт, что вам нужно будет подводить отдельные коммуникации (водопровод, электропровод, канализацию) для ее подключения.

Подключаем душ сами

Подключение душевой кабины к канализации своими руками не таит в себе каких-то особых трудностей. Для душевой кабинки нужно выбрать такое место, где бы непосредственно под самим поддоном был отвод, в который можно вывести слив. Для соединения сифона со сливом лучше всего использовать гибкую гофру. Ее нужно надеть на выход сифона и ввести в канализационный патрубок с использованием силиконового герметика.

Если же канализационные линии располагаются далеко от места монтажа кабины, то нужно будет их продлить. Для этой цели можно использовать пластиковые трубы с переходными элементами (тройники, отводы), они быстро монтируются и практически без применения инструмента. Итак, как вы видите, подключить душевую кабину к канализации не очень сложно.

Схема монтажа для выполнения подключения своими руками

  1. Перекрыть воду в стояке, все краны нужно открыть, чтобы стравить давление в системе водоснабжения.

    Фото 1. Перекрытие подачи водоснабжения. Необходимо выполнить перед установкой душевой кабины.

  2. Демонтировать старую душевую при наличии. Используя пассатижи ослабить крепления, отвинтить муфту, на краны надеть компрессионные фитинги.
  3. На резьбу компрессионных фитингов нанести смазку, затем на неё прикрутить адаптер для подключения к кабине.
  4. При подсоединении душевой к водопроводной системе нанести силиконовые герметики. После этого установить анкеры, следуя инструкции.
  5. Установить винты. Адаптеры и гибкие шланги соединить между собой, плотно затянуть с помощью плоскогубцев.

После того как выполнены эти работы, начинается проверка функциональности и герметичности душевой системы. Для проверки протечек, открывается вода из крана. При наличии таковых, места протекания дополнительно уплотняется силиконом.

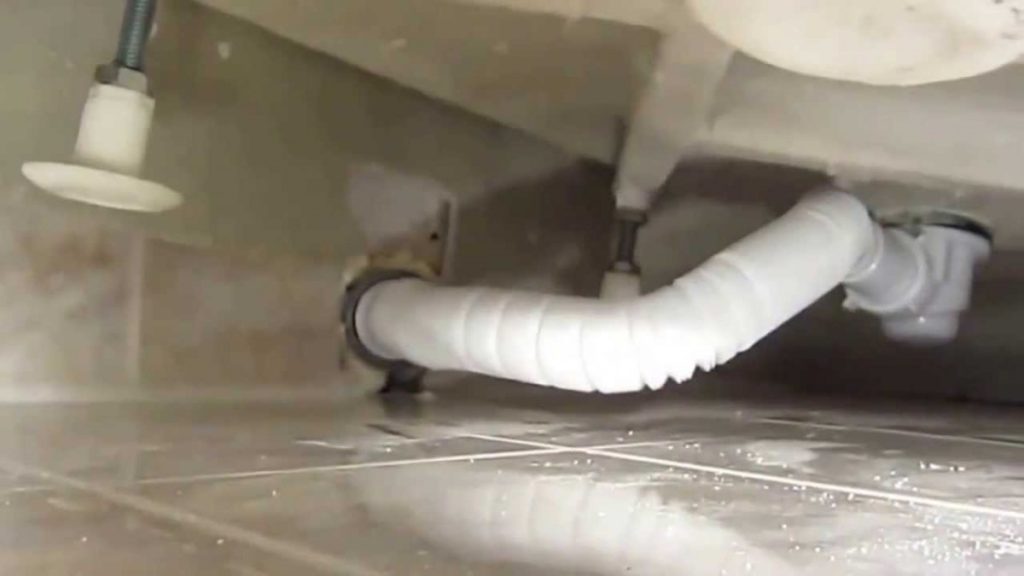

Подсоединение к канализации

  • к поддону монтировать слив;
  • установить сифон;
  • подсоединить гофрированную трубу к сливному отверстию для подвода к канализации.

Важно! Сифон является обязательным устройством для предотвращения выхода из канализационной трубы неприятного запаха

Подводка воды

  • перекрыть стояк с водой;
  • открыть краны подачи горячей и холодной воды для понижения давления в водопроводной системе;
  • демонтировать оставшееся оборудование (краны, душ);
  • на концы водопроводных труб в качестве переходников вкрутить эксцентриковые втулки и подогнать смеситель под их осевые линии;
  • эксцентрики заменяются гибкими армированными шлангами, если предполагается подключение панели;
  • на резьбу намотать паклю или фум-ленту, затянуть шайбы на фитингах.

Как подключить к электросети

После того, как подтвердилось отсутствие протечки, подключить кабину к электросети.

Необходимо обязательно соблюдать технику безопасности при установке приборов.

Правила подсоединения к электрической сети:

Электрический кабель должен быть медным и с двойной изоляцией провода

По возможности подключать к разным фазам приборы, имеющие разное потребление энергии.
Для более долгой эксплуатации душевой кабины наилучший вариант — автоматическое устройство отключения при достижении максимального уровня потребляемой энергии.
Очень важно наличие качественной вентиляционной системы, циркуляция воздуха в ванной комнате избавит от лишнего конденсата на стенах.. Важно! В том случае, если блок электрического питания прикрепляется к поддону с нижней стороны, то обязательно должен быть смонтирован каркас кабины

Нельзя, чтобы электроприбор находился на полу

Важно! В том случае, если блок электрического питания прикрепляется к поддону с нижней стороны, то обязательно должен быть смонтирован каркас кабины. Нельзя, чтобы электроприбор находился на полу
