Как правильно сделать трубу в бане

Основные сложности в работе

Перед началом какого-либо процесса нужно определить для себя все сложности, с которыми придется столкнуться во время работы. Делается это для того, чтобы понимать, чего ждать от процесса и не отчаиваться, встретив на пути преграду.

Процесс провода трубы в бане через потолок и крышу сам по себе достаточно кропотливый, сложный и в какой-то степени опасный.

Именно поэтому на этапе проектирования заостряется особое внимание. Проект позволяет заранее просчитать все риски, обозначить замеры и расчёты, а также произвести чертежи, по которым в дальнейшем будет идти работа. Сложность, с которой сталкиваются большинство застройщиков, заключается в нахождении пересечения оси трубы дымохода и оси потолка с последующим его выводом на крышу

Сложность, с которой сталкиваются большинство застройщиков, заключается в нахождении пересечения оси трубы дымохода и оси потолка с последующим его выводом на крышу.

Внимание! Последствием ошибки в расчетах может стать дырка в потолочной конструкции парилки. Страховкой в подобных ситуациях станет лист из нержавеющей стали, который, в случае чего, не только послужит тепловым экраном, но и выполнит декоративную роль.

Когда труба дымохода твердо и правильно стоит в переходнике, зазор около прохода дымохода через потолок в бане заполняется негорючим теплоизоляционным материалом

Хорошо себя зарекомендовали минеральная и базальтовая вата, керамзит

Когда труба дымохода твердо и правильно стоит в переходнике, зазор около прохода дымохода через потолок в бане заполняется негорючим теплоизоляционным материалом. Хорошо себя зарекомендовали минеральная и базальтовая вата, керамзит.

Важно! Помимо теплоизоляции стоит помнить о гидроизоляции. Ею должно быть обеспечено место вывода трубы через кровлю крыши.

Самым последним этапом в процессе провода трубы является обрезка дымохода, труба которого выходит с крыши наружу

Дабы защитить отверстие трубы от дождя и снега, необходимо сверху него надеть «грибок»

Самым последним этапом в процессе провода трубы является обрезка дымохода, труба которого выходит с крыши наружу. Дабы защитить отверстие трубы от дождя и снега, необходимо сверху него надеть «грибок».

Какая труба лучше для банной печи

Если строить полноценную парилку, то для бани лучше всего использовать керамические или кирпичные дымоходы.

Дымоход для банной печи из нержавейки

Металлический канал выгоден тем, что, независимо от типа бани, конструкция не ржавеет от конденсата и влаги. Красивая никелированная поверхность органично дополняет интерьер комнаты, отделанной древесиной. Цена на сэндвич составляет около 10 долл. за метр. Сам дымоход получается наборным из отдельных секций, соединяемых хомутами, ими же труба крепится к стене.

Важно! Из готовых деталей можно собрать трубу самой сложной формы, изогнуть и наклонить практически произвольным образом. Это значит, что печь в бане можно поставить в любом месте, где не мешают силовые элементы крыши.. Дымоход из нержавейки лучше подойдет для маленькой бани

Дымоход из нержавейки лучше подойдет для маленькой бани

Кроме того, металл быстрее прогревается, а значит, появится тяга в печи, соответственно, время на прогрев парилки сократится вдвое.

На этом преимущества использования стальной трубы для печки заканчиваются, дальше одни разочарования:

  • Раскаленный металл во влажной атмосфере бани подвержен газовой коррозии. Это значит, что через год-два, в зависимости от интенсивности пользования парилкой, в дымоходе появятся свищи, и часть секций нужно будет менять;
  • Нержавейка в нагретом состоянии издает специфический «металлический» запах, убрать который из парилки очень сложно;
  • На рынке металлических дымоходов присутствует огромное количество подделок.

Чаще всего продавцы хвастают тем, что корпус сэндвича не гниет даже в морской воде, и внутренняя жаровая труба изготовлена из нержавеющей стали с высоким содержанием никеля. На самом деле наружную часть делают оцинкованной, а внутреннюю из пищевой нержавейки. В результате в воздухе парилки и всей бани появляются пары цинка, которыми легко можно отравиться. Для внутренней трубы должен использоваться жаростойкий металл с высоким содержанием кремния и марганца.

Кирпичный дымоход в бане

Построить трубу из кирпича сложно. Мало того, дымоход нужно будет делать вместе с печью, а до начала работ потребуется сделать фундамент. Иначе малейшее отклонение от вертикали может стать причиной возникновения трещин в кладке.

Без фундамента не обойтись

Труба строится долго, полноценный дымоход на хорошем кирпиче и кладочном растворе можно сложить не быстрее, чем за неделю. При этом еще столько же придется ждать, пока раствор схватится, а конструкция даст планируемую усадку. Стандартное сечение трубы 10х12 см и 15х15 см, на практике предпочтение отдают большему размеру из-за возможного зарастания поверхности сажей.

Кирпич считается наиболее безопасным вариантом для обустройства прохода через перекрытия. Иногда из кирпича даже делают кожух на металлическую трубу, это гарантирует защиту деревянного потолка и отсутствие прожогов древесины, что нередко случается с металлическими конструкциями.

Проход из кирпича для трубы из нержавейки

Керамический дымоход для бани

Самый прогрессивный и удобный вариант изготовления дымоходной трубы. Можно сказать, что это лучшее, что можно сделать своими руками, не имея квалификации печника. Номенклатура диаметров керамики достаточно велика, от 14 см до 30 см, понятно, что для обычной домашней парилки диаметр трубы для печи в баню берется минимальным.

Секции высотой по 500 мм

Дымоход собирается из секций, отлитых из специальной жаростойкой глины и обожженной в печи при 1100оС. Керамический дымоход не боится влаги, как кирпич, не гниет и не прогорает, как металл, и при этом обладает сравнительно небольшим весом.

Из существенных недостатков можно отметить:

  • Высокую цену на секции и комплектующие детали;
  • Потребность в определенной квалификации и знаниях для правильной сборки.

Керамическая труба обладает небольшим коэффициентом теплового расширения, поэтому не бывает проблем с усадкой и обрывом фартука, закрывающего корпус трубы на крыше. Сама технология керамического дымохода предполагает установку канала внутрь кирпичной обоймы. Чтобы уменьшить потери и перегрев, керамический канал обязательно уплотняют базальтовым полотном.

Керамика почти не отличается от металла

Интересным решением считается установка дымохода из двух керамических каналов. Обычно такую схему применяют для большой бани с огромной кирпичной печкой. Возможность перекрывать один из каналов обеспечивает быстрый розжиг топки даже в сильный холод.

Схема сборки дымохода для бани

Подробнее об установке готовых узлов

Перед подготовкой к установке необходимо ознакомиться с небольшим сводом правил. Делать это обязательно, ведь одно из них сможет спасти вашу жизнь и здоровье:

В месте выхода трубы из печи ставится только металлическая труба без применения утеплителя, обязательно с толстыми стенами и высотой более 100 см. Объясняется это тем, что на выходе из печи слишком высокие температуры, с которыми не способна справиться ни одна минеральная вата. Свыше 100 см позволяется использовать и сэндвич-трубы;
Труба через потолок проводится только в защитной оболочке, которую просто смастерить самостоятельно;
Стыки могут быть только до или после пересечения перекрытий, но никак не в том же месте

Важно следить за этим;
Суммарная длина горизонтального участка трубопровода может быть не более 100 см;
Трубе необходимо оставить зазор у пересечения с потолком. При больших температурах она способна менять размеры и ей нужно пространство для этого.. Всегда следуйте правилам пожарной безопасности, ведь любая ошибка в таком деле может привести к необратимым последствиям!

Всегда следуйте правилам пожарной безопасности, ведь любая ошибка в таком деле может привести к необратимым последствиям!

Использовать уже готовые конструкции гораздо проще, поскольку их легче монтировать, а также они априори будут выглядеть красиво.

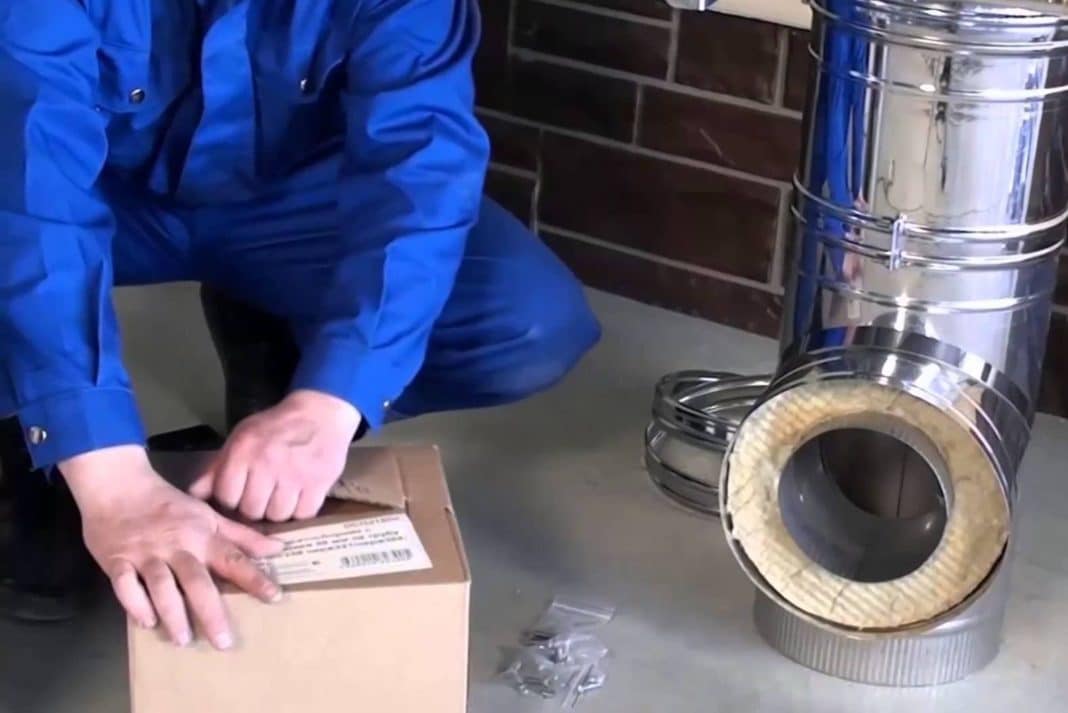

Для установки дымохода в бане через потолок лучше всего использовать систему «сэндвич». Узлы прохода на современном рынке можно найти абсолютно разного устройства.

За основу может быть взята как прямоугольная, так и круглая коробка, которая соединена с листом, выполняющим декоративную функцию и защиту от жара снизу.

По центру находится разъем для трубы, по диаметру которого и определяется узел.

Заводские конструкции выполняются в большинстве своем из нержавеющей стали либо из минерита. В некоторых используется прокладка термической защиты, в некоторых – нет.

Этапы установки:

  1. По краям отверстия в потолке оббивается теплоизоляционный слой;
  2. Все места, в которых устройство может соприкасаться с деревом, обкладывают негорючим материалом, одним из списка выше;
  3. На часть, которая находится в узле прохода, надевают конструкцию. Делается это, доводя последнюю до вырезанного в потолке отверстия. Снизу в потолке готовый узел крепится саморезами, отверстия для которых должны быть предусмотрены разработчиком;
  4. Сверху чердачного перекрытия прокладывается дополнительный слой теплоизоляции;
  5. Если чердачное помещение используется в качестве жилого, то проходную конструкцию декорируют листами из металла. Если нет – оставляют без изменения.

Советы по сборке

После сооружения дымохода, а также некоторого времени использования важно позаботиться о регулярной очистке системы. Самый проверенный способ почистить дымоход – применение механических инструментов

Для этого подойдут специальные ерши, гири, в некоторых случаях лом и кувалда.

Работа трубочистом – занятие грязное, потому из бани заранее все выносят, поверхности закрывают газетами или пленкой:

Самый простой метод – использование специального ершика, которым можно прочистить дымоход. Ершик достаточно вставить в трубу, затем надлежит аккуратно толкать его вверх, пока не иссякнет сопротивление из-за накопившейся сажи. Его не следует вертеть вокруг оси, иначе есть риск, что он застрянет в трубе, и его придется доставать частями.
Еще один действенный метод очищения дымохода – горение осиновых дров. Способ поможет при небольшом количестве сажи на поверхности трубы. При горении осиновых полен создается лучшая тяговая сила, которая способна вынести сажу из трубы.

  • Подобными свойствами обладают картофельные шкурки. Но для подготовки нужного количества материала придется вплотную заняться чисткой не одного килограмма овощей.
  • Частыми в применении стали современные способы защиты трубы от сажи с использованием химических средств. Современные препараты включают специальные компоненты, которые при сгорании выносят за собой сажу. Компоненты могут действовать в качестве разделителя сажи, она в результате сама отвалится со стенок трубы.

Считается, что лучшее время для чистки дымохода – после дождя. Во влажной среде проще осуществить уход за трубой. Своевременная чистка труб станет залогом качественного горения дров. Это позволит сохранить тепло в бане. О том, как сделать правильный дымоход для бани, смотрите в видео ниже.

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

  • Обязательно применяйте потолочно проходной короб, даже если используете сэндвич. Его заполняйте керамзитом, пеностеклом или минеральной ватой. Не засыпайте околотрубное пространство землёй, тем более песком. Песок имеет свойство сильно нагреваться и долго сохранять тепло.
  • Самая оптимальная высота дымохода – 4,5-5 метров. Пытайтесь придерживаться этих параметров.
  • Верхний край трубы должен возвышаться над коньком не меньше 50 сантиметров. Но, а если крыша плоская, то здесь уже высота должна быть не менее метра. При большой высоте дымохода, монтируются специальные оттяжки.
  • В парном помещении, если труба проходит возле стены или перегородки, то на стену обязательно устанавливается защитный экран. Он может быть в виде нержавейки или базальтового картона.
  • При монтаже «флешки» рекомендуется пользоваться специальным термо и атмосферостойким герметиком. Он отлично справляется с возложенной на него задачей. Кстати, во время сборки сэндвич дымохода, часто применяют тот же термогерметик, а иногда и обжимные хомуты.
  • Если используется горючий кровельный материал, то наличие искрогасителя обязательно. Его можно сделать самостоятельно, применив отработанный воздушный «КАМАЗовский» фильтр.
  • Старайтесь избегать стыков сэндвич труб в потолочном проходе. В этом месте дымовой канал должен быть цельным.

Предлагаем ознакомиться: Вентиляция в бане схема и устройство

Цитата мудрости: Если хочешь, чтобы мир изменился, стань этим изменением.

Как прочистить дымоход в бане?

Кирпичные или нержавеющие дымоходы, обслуживающие банные печи, надо чистить по мере необходимости. Практика показывает, что при круглогодичном использовании бани такая необходимость наступает не реже 2 раз в году. Для этой цели имеются специальные ершики, привязываемые к веревке с грузом, чтобы их можно было опустить сверху вниз.

Следует слить конденсат через кран внизу трубы, забраться на крышу и опустить внутрь ерш. Перед этим потребуется снять зонт или дефлектор. Очень удобно, когда в бане смонтирован дымоход с отверстием (ревизией), сквозь которое открывается доступ снизу. Тогда прочистку можно осуществить с двух сторон, а затем удалить ссыпавшуюся сажу через лючок.

Помимо механического способа, существует и химическая очистка дымохода. В продаже имеется средство, именуемое «полено Трубочист», что закладывается в топливник печки и там сжигается в соответствии с инструкцией. Средство достаточно универсальное, пригодно для любых твердотопливных отопителей и не единожды проверено на практике.

Правила монтажа дымохода

Правила монтажа дымохода

Итак, чтобы Ваш дымоход мог служить Вам долгие годы, Вы должны правильно его установить. Во первых, необходимо правильно выбрать место, где будет проложен будущий дымоход. Стоит понимать, что раскаленная поверхность не должна каким-либо образом контактировать с легко воспламеняющимися материалами, которые легко могут вспыхнуть. Как показывает практика, для начала пожара достаточно лишь облицовочного материала, который был положен поверх каменной стены.

Более того, желательно выбирать место для дымохода таким образом, чтобы не было необходимости огибать несущие опоры здания. Так, например, нередко приходится выполнять не нужные повороты, когда дымоход находится под несущей конструкцией кровли. Кроме того, общее количество поворотов строго ограничено – их общее количество не может быть более трех. Если данное правило будет нарушено, то во внутреннем пространстве трубы не будет создаваться требуемая тяга.

Обязательно необходимо соблюсти минимальное расстояние от трубы до горючих материалов. Оно должно составлять как минимум 50 см для стальных и каменных дымоходов. Даже в тех случаях, когда Вы изолируете их с помощью негорючих материалов, расстояние не может быть менее 38 см.

Редко какой строитель обращает внимание на общую длину дымохода. Как показывает практика, необходимо правильно подбирать расстояние от поверхности кровли до верхнего края трубы, чтобы он попадал в «ветреную зону»

Благодаря высокой скорости воздушных потоков в трубе создается пониженное давление, которое «выталкивает» дым и продукты горения наружу. Если в расчетах будут допущены ошибки, то воздушные массы будут застаиваться в трубе, что приведет к появлению осадка и конденсата.

В каменных и кирпичных дымоходах практически всегда устанавливают лист стали нержавеющей, которая защищает натуральный материал от разрушительного действия химических веществ, которые содержатся в топливе. Многие специалисты отмечают, что установка данного листа значительно облегчает процесс очистки дымохода в будущем.

Данная процедура обычно проводится один раз в несколько лет или по мере снижения тяги в дымоходе. При неправильном проектировании и строительстве дымохода она может вызывать значительные трудности. Известны случаи, когда невозможно было очистить дымоход из-за его конструктивных особенностей, что приводило дымоход в абсолютную негодность. Придерживайтесь технологического процесса, чтобы исключить вероятность подобного исхода!
