Светильник в баню своими руками из дерева

Как сделать в помывочной бани

Освещение в помывочной комнате или комнате с бассейном может быть ярче, нежели свет в парилке бани. Количество источников света не ограничено, так же как и их тип. Можно использовать:

1. Светодиодные лампы;
2. Люминесцентные лампы;
3. Разноцветные подсветки.

Располагаться светильники должны таким образом, чтобы на них напрямую не попадали струи воды. Выключатели и розетки лучше разместить в предбаннике.

К процессу обустройства освещения в моечной стоит отнестись довольно внимательно, соблюдая основные правила в процессе монтажа:

1. Кабель необходимо выбрать с качественной гидроизоляцией;
2. В гофрированной трубе произвести скрытый монтаж проводки;
3. Установить светильники с классом защиты IР 44.

Внимание! Если розетки и выключатели монтируются непосредственно в моечной, то расстояние от дверей душевых кабин должно быть не менее 60 см.

Типы и особенности

Необходимо рассмотреть, какие бывают типы светильников, чтобы подобрать устраивающий вас вариант:

Галогенные лампы. Этот тип приобретает все большую востребованность благодаря своим многочисленным плюсам. Лампы обладают собственными отражателями. Мощность невысока (около 30 Вт), но при этом изделия выдерживают высокие температуры. Это обусловлено в том числе и их собственной конструкцией. Температура внутри лампы достигает 400 градусов. Структура продумана таким образом, чтобы максимально защитить лампу от проникновения влаги и других воздействий. Свет получается естественным, комфортным для человека. Безопасность использования объясняется также стандартным напряжением, необходимым для работы. Существуют разноцветные виды, но они нешироко представлены на рынке.Люминесцентные лампы довольно удобны в применении. Стоит выбирать изделия без электромагнитного дросселя. Весомое достоинство таких ламп – возможность регулирования яркости света. Это добавляет удобства в применении, и расширяет возможности для дизайна. Существуют энергосберегающие разновидности для экономичного расхода

Важно учитывать особенность люминесцентного освещения – оно не переносит мороза. И если ваша баня находится на улице в регионе с холодной зимой, от их использования лучше отказаться

Оптоволоконные приборы очень долговечны, выдерживают и самые жесткие требования, но необходимо строго следовать рекомендациям по их установке для пожаробезопасности. Приборы в виде жгута могут работать при температурах до 200 градусов. Рассеянный поток света и размещение повсеместно дают большой простор для дизайнерской фантазии.Светодиодные светильники – настоящий фетиш для оформителей. Но в случае с парной имеют несколько ограниченное применение. Светодиоды в обычных условиях служат в разы дольше обычных ламп, но при высоких температурах быстро выходят из строя. Если вы все же решились на их установку в парной, размещайте их близко к полу (под полки или за ними). Освещение может быть довольно ярким и иметь любой цвет. Светодиодная лента должна приклеиваться на негорючие и экологичные основания с использованием безопасных составов.

4

Заводская лампа в самодельном абажуре – делаем красоту в домашней мастерской

В большинстве бань для отделки используется дерево. И найти фабричный оригинальный светильник, вписывающийся в интерьер, непросто. Как правило, заводские изделия отличаются строгим спартанским дизайном. Выход – деревянный абажур. Магазины, специализирующиеся на продаже банных аксессуаров, предложат вам немало вариантов. Причем совсем недорого.

Проблема в том, что баня, оформленная таким образом, сильно теряет в оригинальности. Штамповочное производство приучило людей к одинаковой мебели, вещам. Но индивидуальность всегда в цене.

Итак, для работы запасемся древесиной. Для наших целей подойдет липа, лиственница, кедр или осина. В качестве сырья для абажура можно воспользоваться и остатками вагонки. В этом случае светильник гарантированно впишется в обстановку.

Конечно, хочется сразу сделать светильник, который поразит домашних красотой и изысканностью. Но лучше идти от простого к сложному, нарабатывая навыки. Нашим первым изделием будет классический рассеивающий абажур.

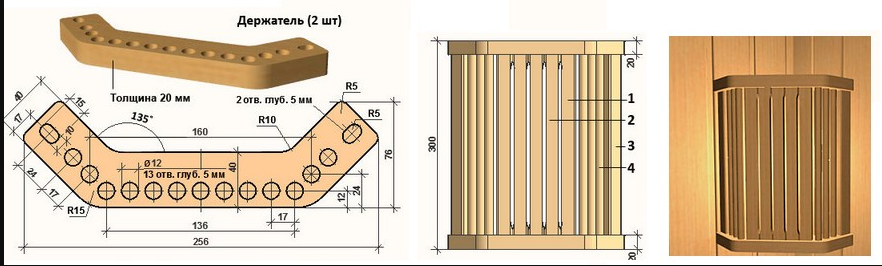

Конструкция весьма простая. Как и изготовление. В первую очередь изготавливаем вертикальные перемычки. Если есть соответствующий инструмент и желание – сделайте их круглыми, если нет, проще вырезать квадратные рейки. Для создания нижнего и верхнего держателей воспользуемся строгаными досками.

Изготовление такого абажура состоит из нескольких несложных операций:

На бумаге делаем чертежи будущего изделия и подготавливаем лекала будущих держателей.Вырезаем держатели – прикладываем лекало к заготовке и обводим его карандашом.Зашлифовываем все детали с помощью наждачной бумаги.Под круглые перемычки высверливаем отверстия сверлом соответствующего диаметра. Для прямоугольных реек паз делается следующим образом: рядом высверливаются два отверстия, а перемычка между ними удаляется стамеской.Собираем детали абажура в единое целое

Обратим внимание на верхний и нижний держатели – они должны быть параллельными

Готовое изделие вешается в бане на оцинкованный крепеж, маскируя сухие формы заводского светильника. В дальнейшем конструкцию можно усложнить, добавив резные рейки-перемычки и держатели сложной формы. Но самодельный абажур – это полумеры. По настоящему неповторимым будет светильник, полностью сделанный в домашней мастерской.

Деревянная решетка-абажур

Если вы не умеете пользоваться фрезеровочным аппаратом или не можете его достать, то есть другой способ изготовления абажура для светильника в баню своими руками. Для этого понадобятся оцинкованные крепежи. Желательно использовать саморезы. При этом шляпки нужно углублять в древесину во избежание ожогов.

Изготавливаем абажур, придерживаясь такой инструкции:

1. На бумаге вырезаем заготовку нижней части каркаса трапециевидной формы. Боковые ребра фигуры должны впритык подходить к стенам в углу парилки.
2. Переносим рисунок карандашом на древесину и вырезаем.
3. Тщательно шлифуем сначала крупнозернистой бумагой, затем мелкозернистой.
4. Вырезаем три планки шириной 1 см, толщиной 0,5 см, высотой — необходимой для светильника.
5. Прибиваем по краям и посредине, соединяя верхнюю и нижнюю части каркаса.
6. Далее нужно отмерить от средней планки до крайних расстояние и вырезать планки такой же ширины и толщины. Длина должна соответствовать снятым меркам.
7. Прикручиваем планки саморезами изнутри к средней и крайней перекладине по обеим сторонам.
8. Набиваем сверху и снизу вдоль решетки рейки.

При желании и наличии свободного времени планки можно зафиксировать не горизонтально, а по диагонали в разные направления с каждой стороны.

Оригинально дополнит интерьер парилки выполненный своими руками абажур для светильника в баню в виде своеобразного рассеивающего экрана. Сделать его ничуть не сложно, главное, определиться, какой формы будет рассеивающее отверстие.

Далее работаем в таком порядке:

Подготавливаем отрезок тонкой доски или деревянной вагонки, ширина и высота которой соответствует параметрам будущего светильника.
Посередине рисуем форму рассеивающего отверстия. Это может быть кленовый лист, абстракция, фигура обнаженной девушки, сказочного Лешего или любое произвольное изображение

Важно, чтобы оно было не слишком маленьким для достаточного проникновения света и не слишком большим, чтобы не слепить отдыхающих в парилке.
Вырезаем сквозное отверстие по контуру рисунка.
Шлифуем древесину мелкозернистой бумагой.
Три бруска сечением 4 см2 сбиваем оцинкованными крепежами в прямоугольный треугольник, где длина гипотенузы должна соответствовать ширине заготовки.
По такому же образцу сбиваем второй элемент. Шлифуем древесину.
Прикрепляем саморезами треугольник сверху и снизу к предварительно подготовленному экрану.
Фиксируем к стене при помощи оцинкованных крепежей.

4 Заводская лампа в самодельном абажуре – делаем красоту в домашней мастерской

В большинстве бань для отделки используется дерево. И найти фабричный оригинальный светильник, вписывающийся в интерьер, непросто. Как правило, заводские изделия отличаются строгим спартанским дизайном. Выход – деревянный абажур. Магазины, специализирующиеся на продаже банных аксессуаров, предложат вам немало вариантов. Причем совсем недорого.

Проблема в том, что баня, оформленная таким образом, сильно теряет в оригинальности. Штамповочное производство приучило людей к одинаковой мебели, вещам. Но индивидуальность всегда в цене.

https://youtube.com/watch?v=D3h_u9140l0

Итак, для работы запасемся древесиной. Для наших целей подойдет липа, лиственница, кедр или осина. В качестве сырья для абажура можно воспользоваться и остатками вагонки. В этом случае светильник гарантированно впишется в обстановку.

Конечно, хочется сразу сделать светильник, который поразит домашних красотой и изысканностью. Но лучше идти от простого к сложному, нарабатывая навыки. Нашим первым изделием будет классический рассеивающий абажур.

Конструкция весьма простая. Как и изготовление. В первую очередь изготавливаем вертикальные перемычки. Если есть соответствующий инструмент и желание – сделайте их круглыми, если нет, проще вырезать квадратные рейки. Для создания нижнего и верхнего держателей воспользуемся строгаными досками.

Изготовление такого абажура состоит из нескольких несложных операций:

На бумаге делаем чертежи будущего изделия и подготавливаем лекала будущих держателей.
Вырезаем держатели – прикладываем лекало к заготовке и обводим его карандашом.
Зашлифовываем все детали с помощью наждачной бумаги.
Под круглые перемычки высверливаем отверстия сверлом соответствующего диаметра. Для прямоугольных реек паз делается следующим образом: рядом высверливаются два отверстия, а перемычка между ними удаляется стамеской.
Собираем детали абажура в единое целое

Обратим внимание на верхний и нижний держатели – они должны быть параллельными.

Готовое изделие вешается в бане на оцинкованный крепеж, маскируя сухие формы заводского светильника. В дальнейшем конструкцию можно усложнить, добавив резные рейки-перемычки и держатели сложной формы. Но самодельный абажур – это полумеры. По настоящему неповторимым будет светильник, полностью сделанный в домашней мастерской.

Подготовка траншеи и земляные работы

Куда деть выкопанную землю? Если почва качественная – сыпать на участок с растительностью. Камни, песок и глину на вывоз. Задумали оборудовать яму кирпичной кладкой, керамические кирпичи – самое оно. Долговечный материал, который не имеет «гидрофобии». Сэкономить на кирпичах можно, кладя кирпичи ребром вверх.

Кладка завершена? Тогда приступаем к формированию дна, водонепроницаемого дна! Подсыпкой послужат все те же щебень и песок. Также подойдут строительные отходы. Слой подсыпки лучше не занижать, как минимум 20 см. Верхняя часть кладки должна превышать уровень земли на 30-40 см. Накрывается яма бетонной плитой или металлическим листом.

С чего начинать

Электрическая проводка для освещения бани состоит из несколько систем: вводного щитка с арматурой безопасности, электрических кабелей и защитных кожухов, коробок разводки (коробок Бермана), выключателей, розеток и осветительных приборов. Это классический «бюджетный» набор. Для эксклюзивных бань этот перечень может значительно расширяться за счет установки электронного оборудования управления декоративной подсветкой, дополнительными датчиками движения и т. д.

Схема подключения электроприборов

Согласно принятой классификации, бани делятся на четыре зоны безопасности:

• ограничительная зона 0. Зона касается  внутреннего душевого поддона и полок парной;
• ограничительная зона 1. Располагается на расстоянии ≥ 60 сантиметров от различных типов разбрызгивателей воды;
• ограничительная зона 2. Ограничена горизонтальной плоскостью на удалении 2 м над полом;
• ограничительная зона 3. Горизонтальная и вертикальная ограничительные условные плоскости располагаются на удалении 2,25 м.

Размеры зон

В зависимости от того, в какой зоне вы планируете устанавливать электрические приборы, выбирается степень их защиты. Электрооборудование должно иметь степень защиты от IPX7 (в зоне 0) и до IPX1 (в зоне 3). Степень защиты электрических приборов указывается на корпусе или в инструкции по применению.

Показатель защиты электроприборов IP

Марку кабелей нужно выбирать с учетом максимальной пиковой мощности и температурных условий эксплуатации.

Толщина жил кабеля для медных проводов

Но и это не все проблемы с недобросовестными компаниями. Для изготовления изоляции они применяют некачественные пластики, в большинстве случаев после вторичной переработки. Уверенности в их надежности нет никакой. Надежность изоляции во многом зависит от окружающей температуры, каждая марка кабеля имеет свои допустимые пределы. Кроме того, чем выше температура кабеля, тем выше сопротивление токопроводящей жилы. В свою очередь, чем выше сопротивление провода, тем больше он нагревается. И получается замкнутый круг, который может стать причиной перегорания кабеля или пожара.

Силовой медный кабель ВВГ

Способы прокладки проводов в бане

Вывод. Стремление сэкономить на дешевых кабелях приводит к вполне реальным убыткам и неоправданным рискам, не связывайтесь с ними. Намного выгоднее сразу приобретать дорогие кабели известных зарубежных или отечественных брендов. Ознакомьтесь с таблицами, характеризующими технические параметры кабелей отечественного и иностранного производства.

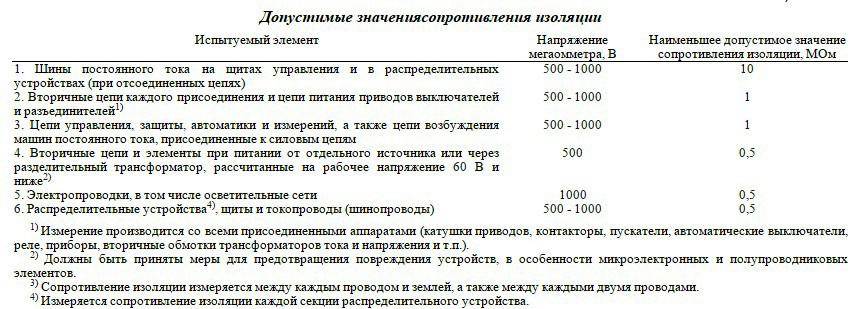

Значения сопротивления изоляции

Как проверять изоляцию, мы расскажем ниже. Часто самостоятельно сделать проверку невозможно, придется обращаться за помощью к специализированным компаниям. Одновременно он могут составить акт соответствия проводки существующим государственным нормативным актам. Они же проверят и качество соединения контактов электрической проводки.

Таблица подбора кабелей по сечению

Эта таблица распространяется только на продукцию добросовестных производителей. Всем остальным увеличивайте сечение кабеля минимум на 25%.

Рекомендованные кабели для использования в помещениях

Не используйте эти кабели на открытом воздухе, они боятся жесткого ультрафиолетового излучения и резких перепадов температур.

Рекомендованные кабели к использованию на открытом воздухе

Это часто универсальные кабели, пригодны и для монтажа в помещениях. Но довольно высокая цена делает экономически невыгодным их применение в помещениях, есть намного дешевле варианты.

Отечественная маркировка кабелей

Эта таблица поможет вам разобраться с каждой буквой и цифрой, указанной на маркировке. Теперь будет намного проще выбирать марки в точном соответствии с потребностями. Следует отметить, что медные кабели – удовольствие не из дешевых, за счет специальных знаний можно сэкономить вполне внушительные суммы.

С теоретическим разделом более-менее разобрались, можно переходить к практическим шагам монтажа освещения в бане.

Принципы проведения электричества

Прежде чем начинать делать подсветку в парилке нужно изучить принцип проведения работ. Необходимо подобрать светильники по мощности, правильно расположить их в банных помещениях.

Выбор мощности

При покупке светильника нужно обратить внимание на мощность устройства:

• оптимальный уровень напряжения — 12 В;
• максимальная мощность — 75 ватт.

Более мощные осветительные приборы выбирать нельзя, поскольку у них будет перегреваться плафон. Со временем это приведет к нарушению герметичности, выходу светильника из строя. Чтобы поддерживать один уровень напряжения, нужно купить трансформатор. Он должен быть расположен в предбаннике, закрыт металлическим коробом.

Для бани можно выбирать светильники, изготовленные из термостойкой пластмассы, керамики, фарфора.

Не рекомендуется покупать подвесные светильники.

Также внимание нужно уделить наличию уплотнителя. Он должен изготавливается из термостойкой резины, плотно закрывать место соединения плафона с корпусом светильника

Выбор осветительного оборудования

Типы осветительных приборов:

Стандартные. Классические светильники, лампочка в которых закрывается плафоном. Могут закрепляться на горизонтальных или вертикальных поверхностях. Форма чаще круглая или овальная. Для изготовления плафонов применяется термостойкое матовое стекло.
Оптоволоконные. Светильники, изготавливающиеся из стеклонити, которая на обеих сторонах имеет источники света. Внешне напоминают светильник веер со множеством нитей, на конце которых светятся лампочки. Оптоволоконные нити выдерживает нагревание до 200 °C. Не разрушаются при воздействии влаги, ультрафиолетового излучения. Выдают мягкий, рассеянный свет, который помогает расслабиться. Осветительный прибор можно собрать самостоятельно из отдельных трубок

Важно заизолировать все скрутки, места соединения проводов.
Светодиодные. Устойчивы к воздействию влаги, перепадам температуры

Подходят для установки под водой. Это позволяет сделать подсветку бассейна. Высокий показатель герметичности устройств объясняется наличием силиконовой уплотнительной пленки. Степень интенсивности светового потока зависит от размера светодиодов. С помощью пульта дистанционного управления можно изменять степень освещения.

Виды светильников по источнику света:

1. Лампы накаливания. Имеют нить накаливания внутри. На выработку света у них уходит только 5% от потребляемой электроэнергии. Лампы накаливания быстро нагреваются. При попадании влаги на раскаленные поверхности произойдет взрыв. Одна из разновидностей — галогеновые лампочки. По техническим характеристикам превосходят стандартные изделия.
2. Светодиодные. Безвредные источники света. Обладают малой мощностью, ярко светят. Не содержат ртути, являются энергосберегающими. По сроку службы опережают аналоги. Выдают направленный поток света. Для полноценного освещения помещения нужно использовать несколько светильников или светодиодную ленту светодиодной ленты, которую можно расположить на потолке или стенах.
3. Люминесцентные. Классические энергосберегающие лампы. Это газоразрядные трубки мощностью около 11 Ватт. Преобразуют ультрафиолетовое излучение в видимый свет. В трубки закачены ртутные пары, люминофор. Производители заявляют, что люминесцентные лампы безвредные, но время работы они выделяют в воздух ртутные пары.

Правила выбора светильника для бани:

1. Запрещено использовать в моечной, парилке переносные осветительные приборы, которые подключаются к сети.
2. Лучше выбирать матовые изделия.
3. В моечной парной запрещено использовать лампы, содержащие ртуть. При ударе выбрасывают в воздух токсины, которые губительны для здоровья. Ртутные источники света часто лопаются при перепадах температуры.
4. Качественная лампа не может стоить дешево. Заранее рекомендуется узнать, какие производители являются лучшими на мировом рынке, уточнить их слабые стороны.
5. Нужно купить светодиодную ленту, сделать из нее аварийное освещение. Выключатель следует вывести отдельно.
6. При покупке розеток нужно выбирать изделия с маркировкой IP 54.
7. Если баню посещает большое количество человек, нужно установить на плафоны дополнительную защиту.

Проверять лампы нужно во время покупки.

Материал

В принципе, материалом может быть и нержавеющий металл, и стекло, но мы же говорим о бане, точнее, даже о парной, поэтому металл можно сразу отвергнуть, ведь он будет нагреваться и может обжечь. Стекло…

Стекло

Использовать стекло в парной и моечной вполне допустимо в том случае, если речь идет о матовом плафоне, который герметично защищает лампочку внутри от воды. Собственно, тут и выбора особого нет – нужен полупрозрачный материал, который хорошо пропускает свет. Пластмасса для парилки не годится, (в скобках заметим, что не годится даже в том случае, если ее выпускает Harvia).

ВНИМАНИЕ! Однако речь не идет о декоративных плафонах, на которых попутно лежит еще и защитная функция. Стеклянным может быть только колпак, который непосредственно закрывает лампочку.. Декоративные детали изготовляются из других материалов, о которых речь идет ниже

Декоративные детали изготовляются из других материалов, о которых речь идет ниже.

Деревянные

Дерево в данном случае следует считать оптимальным материалом, учитывая, что подавляющее большинство владельцев выбирает в качестве отделочного материала его же. Так что в срубе или в обшитой вагонкой парной лучше всего будет смотреться именно деревянная конструкция.

Дерево же различается по породам древесины. Выбор, конечно, есть не всегда, но прислушайтесь к нашим словам:

СОВЕТ! Не используйте при изготовлении деревянного абажура для бани хвойные породы, потому что лампы помимо света еще и тепло излучают, а хвойные имеют неприятное свойство выделять смолу при повышении температуры.

Лиственные годятся любые. Только если вы собираетесь делать что-то ажурное, то подойдут более мягкие породы, типа липы или осины, а на более безыскусную конструкцию годится любое дерево.

С гималайской солью

Гималайская соль в данном случае используется в качестве рассеивающего свет экрана. Это возможно как при выборе пластин из нее, так и при заполнении емкости кусковым материалом.

Каменная соль, конечно, тверже соли поваренной, но состав у нее примерно тот же (за исключением разнообразных добавок вроде железа, придающего ей красноватые оттенки, и других солей – например, сульфатов, боратов). А означает это прежде всего то, что под действием влаги и тепла галит (название минерала, то же, что «каменная соль») будет медленно, но неуклонно растворяться.

По поводу того, что действие соли целебное… Ну NaCl (натрий хлор) там точно такой же, как в солонке. Прочие добавки – как-то не факт, что полезные, как витамины. Зачем вам соли серы или бора? Микроэлементы – если они действительно так активно выделяются, как об этом говорят – не помешают, спорить не будем.

Солевые пластины или куски неправильной формы очень красивы, особенно, когда сквозь них просачивается свет. Так что главным аргументом в пользу выбора такого абажура, все-таки, будет красота.

Как повесить осветительный плафон

Светильник стационарной установки

Банный светильник с плафоном из дерева

Классический светильник в баню

Осветительных плафонов настолько много, что рассмотреть подключение каждого из них нереально. Мы расскажем лишь об общих универсальных правилах.

Шаг 1. Отключите питание сети. Если щиток расположен далеко – обязательно повесьте на него табличку с предупреждением

Это очень важно, включение по оплошности питания третьими лицами бывали неоднократно

Отключите питание бани

Шаг 2. Изучите инструкцию светильника. Если ее нет – разберите плафон, найдите на корпусе место входа питающих кабелей и места фиксации корпуса. Мы надеемся, что выключатель подключен правильно и через него присоединяется фаза.

Крепеж и место ввода кабеля

Крепление светильника

Шаг 3. Закрепите плафон на стене или потолке, перед этим просуньте провода в монтажные отверстия на корпусе. Проверьте тестером исправность патрона. Иногда крепление выводов сделано недобросовестно, контакты будут греться и со временем перегорят. Подтяните все зажимы, если выводы заклепаны – потрогайте их, они не должны шататься.

Шаг 4. Зачистите концы проводов на длину примерно 5 мм, если кабель многожильный – залудите концы или хотя бы прочно скрутите их. Вставьте в клеммники и затяните.

Шаг 5. Вкрутите лампочку, проверьте проводку на короткое замыкание. Все в норме – ставьте на место декоративный плафон и включайте питание.

Закрепленные светильники

Обратите внимание на прочность крепления плафона к несущей поверхности. Если плафон пластиковый, то обязательно соблюдайте рекомендованную максимальную мощность лампочки накаливания

Для энергосберегающих ламп нельзя использовать полностью закрытые плафоны – они должны постоянно охлаждаться свежим воздухом.

Вентилируемый плафон для бани – схема

Деревянная решетка для светильника

Деревянные светильники

Очень часто для украшения и защиты светильника используются деревянные решетки.

Они не только очень красиво и гармонично выглядят в деревянном строении, но и защищают неаккуратных посетителей бани от ожогов.

Выглядят такие абажуры довольно привлекательно. Свет, исходящий из светильника с деревянной решеткой, очень мягкий и рассеянный.

Сделать светильник в баню своими руками из дерева очень просто! Наиболее простая деревянная конструкция состоит из верхней и нижней основы, а также реек.

Форма каркаса определяется в зависимости от места, где планируется расположить светильник. Если светильник настенный, то каркас прямоугольный или округлый. Если же он угловой, то деталь должна быть приближена к треугольной форме.

Планки крепятся к каркасу с внутренней стороны, чтобы в будущем избежать ожогов от поверхности саморезов.
