Как провести свет в баню из дома

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

  1. Монтаж электрического щитка;
  2. Разводка проводки в бане от щитка;
  3. Установка осветительных приборов и их подключение к проводке;
  4. Установка розеток и их подключение к проводке;
  5. Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

  1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
  2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
  3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м. Лучше всего выводить кабеля от щитка через гофротрубу.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

  • Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
  • Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов. Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт. Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики. Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух. Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной. Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур. Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом. Минимальная высота, на которой могут быть размещены розетки – 90 см.

Электричество в бане: группы потребителей

Группы потребителей – это произвольные группы устройств, которые питаются током. Произвольными они являются потому, что от вашего выбора (или от выбора электрика) зависит, по какому признаку вы будете группировать устройства.

Есть два варианта:

  • либо группировать по комнатам – все потребители комнаты отдыха, парилки, моечной, например;
  • либо по однородности – все розетки, все светильники, все силовые установки.

СОВЕТ! Помечайте названия групп потребителей с помощью прикрепленных к проводам и надписанных ярлычков.

В наших схемах вы встретите деление на следующие группы: светильники, розетки и силовые установки.

Поясним, что в последнюю группу входят приборы с высоким потреблением электроэнергии. В бане это чаще всего электропечи и стиральные машинки.

Как сделать освещение парной?

А вот теперь, давайте разберемся с тем, как сделать светодиодное освещение бани самому — и так, чтобы оно не только долго служило, но и радовало глаз. Для этого давайте сначала разберем требования к освещению парной, а уже затем рассмотрим различные варианты схем освещения.

Требования по освещению парилки

Понятное дело, начнем с требований. Ведь уже исходя из них мы будем производить выбор вариантов освещения. И в зависимости от применяемого варианта можем видеть их технические преимущества.

Нормы освещенности в бане

  • Начнем с общей освещенности в парной. Согласно СНиП 23-05-2010 минимальная освещенность в этой комнате должна составлять 75лк. Много это или мало? Давайте посчитаем.
  • Допустим, у нас имеется парная 3×3 — то есть, площадью 9м2. Для данного помещения нам будут необходимы лампы со световым потоком не меньше чем 9×75=675лм. Это примерно соответствует световому потоку лампы накаливания в 60Вт, а если это будет светодиодное освещение сауны, то будет достаточно лампы в 10Вт.

Зависимость освещённости поверхности от точки установки светильника

Кроме светового потока, особые требования предъявляются и к самому светильнику. Так как парная у нас относится к особо влажным помещениям, то светильник должен иметь класс защиты не мене чем IP

На фото матовый светильник для бани

  • Кроме того, светильник обязательно должен быть матовым. Это исключит его ослепляющее воздействие, и поможет осветить запаренное помещение.
  • Теперь, что касается проводки. Согласно норм ПУЭ, напряжение освещения в парной должно быть 12В. Поэтому вам потребуется установка трансформатора 220/12В. Причем, расположен он должен быть в смежном сухом помещении. Эта же норма касается и выключателя, который запрещено располагать внутри парной.

Трансформатор 220/12В

Правильный монтаж электропроводки по деревянным поверхностям

Но тут следует помнить о том, что парная обычно имеет облицовку из дерева. А это — сгораемый материал. Для него монтаж проводки следует выполнять только в металлической трубе или гофре.

Варианты освещения парной

Ну а теперь мы готовы рассмотреть, как выполнить светодиодное освещение для сауны. Здесь возможно сразу несколько вариантов, поэтому вы сможете выбрать наиболее удачный для вас.

Свет в сауну через окошко

Начнем с варианта установки верхнего освещения. Как вы уже могли понять, светодиодная лампа вряд ли будет служить вам долго при ее установке под потолком. Поэтому здесь возможен только один вариант – установка лампы в соседнем помещении, световой поток которой будет направлен в парную, как на видео.

Этот вариант имеет массу недостатков. Во-первых, свет получается направленным и применять такой способ в качестве единственного варианта освещения не совсем правильно. Во-вторых, это создает дополнительные тепловые потери, что позволяет реализовать этот вариант только при имеющемся запасе мощности отопительной установки.

Светодиодная лента в сауну

Следующий возможный вариант — это подсветка лавок и пола при помощи специальных термостойких светодиодных лент. Цена таких устройств освещения в последнее время значительно снизилась, что позволяет их использовать в быту.

Но тут так же есть несколько «но». Дело в том, что у подобных лент температура эксплуатации обычно не превышает 100⁰С, а в парной может быть температура и выше. Поэтому их обычно применяют для подсветки лавок или пола, где температура пониже.

Встраиваемые в пол светильники

Следующий возможный вариант — это монтаж светильников непосредственно в пол. Сейчас существуют светильники с достаточным уровнем гидроизоляции и механической стойкости, которые вполне можно установить своими руками. Благодаря установке в полу, температура не так сильно воздействует на лампу и поэтому возможно применение и светодиодных светильников.

Освещение сауны должно быть сбалансированным

Но тут, опять-таки, существуют определенные нюансы:

  1. Во-первых, такой светильник нельзя устанавливать в местах возможного прикосновения человека. Ведь это может привести к ожогам. Если же этого не избежать, то такие светильники следует защищать деревянными накладками.
  2. Во-вторых, такой свет опять-таки будет направленным и одним светильником здесь не обойтись.

Предварительные условия для создания освещения в бане

Если баня уже построена и в ней используется электропечь, значит задача подвода электричества к ней уже решена и останется только спроектировать и установить систему освещения. Если речь идет о постройке бани или уже в установленном строении, к которому электроэнергия не подведена, следует подключить баню к электросети дома.

Сделать это можно двумя вариантами:

  • Подземное подключение бани к электросети стоит дороже, однако не портит вида участка дополнительным проводом. В этом случае силовой кабель прокладывают в траншее от щитка дома после счетчика и вводят в баню по металлической трубе к установленному там щитку.
  • Воздушной линией подключить это отдельное строение проще, достаточно использовать самонесущий кабель необходимого сечения и трубостойку, выход провода из которой находится возле распределительного щитка бани.

Несмотря на небольшие размеры строения и относительно несложную электросеть в нем, установка щитка с автоматическими предохранителям и устройством защитного отключения по току утечки (УЗО) обязательны в целях безопасности. Обустройство ввода электросети нужно организовать в самом прохладном месте постройки, то есть, у входа, в предбаннике или в комнате отдыха, если такая предусмотрена по плану.

Требования безопасности к электропроводке

Какой бы простой ни была схема электропроводки, в любом случае её нужно собирать с соблюдением определённых правил и с использованием специальных материалов. И дело не в том, что в случае ошибки может произойти замыкание в мокрой бане.

Страшнее всего то, что это может стать причиной смерти человека. Поэтому, если вы собираетесь выполнять все работы своими руками, то вам необходимо ознакомиться с особенностями прокладки проводки.

Первое, что вам необходимо знать — существуют определённые требования ПУЭ (правила устройства электроустановок), которые должны строго соблюдаться при монтаже электрики в бане. Среди них можно выделить определённые нормативы, которые распространяются на влажные и опасные объекты.

Они гласят, что установка необходимой фурнитуры может производиться только в предбаннике. Проводить подобные работы в парной и моечном отделении запрещается. Стоит упомянуть про особые указания относительно используемых для бани ламп, которые должны иметь специальные защитные плафоны с герметичным соединением.

В целях обеспечения максимальной безопасности рекомендуется поручить выполнение этой работы специалистам. Однако, если у вас имеется опыт в этой области, то вы можете выполнить прокладку проводки в бане и самостоятельно.

Теоретически достаточно и простой схемы прокладки проводки в бане из сруба. Однако, учитывая, что сегодня баня превратилась в более функциональное строение, приходится использовать более сложную схему электропитания.

Сегодня в банях устанавливают множество современных электроустройств, в числе которых электрическая печь, датчики температуры, тёплые полы, холодильник, розетки для телевизора и пр. Порой попадаются и особо уникальные строения, где установлен бассейн с подсветкой, насосная станция и тепловая пушка.

Почему создаёт опасность неправильная электропроводка в бане

Основная причина возникновения пожара связана с паром, поскольку он состоит из капель воды, которые обладают отличной электропроводностью. Если владелец по своей невнимательности решит выбрать для монтажа розетки или выключателя места, где пар сможет легко добраться до них, то на токопроводящих элементах появится конденсат, а это увеличивает вероятность возгорания или короткого замыкания.

Для того чтобы избежать столь неприятных последствий, подходить к решению этого вопроса необходимо профессионально: перед установкой электроустройств необходимо обязательно выполнить расчёты и составить схему, а для этого необходимы знания в электротехнике.

Конечно, не каждый владелец захочет тратить деньги на оплату услуг квалифицированного электрика, поэтому часто многие решаются выполнить всю работу самостоятельно

Однако, важно помнить, что ваших знаний должно быть достаточно для того, чтобы вы смогли соблюсти все необходимые правила и нормы

Если вы собрались выполнять установку розеток и выключателей в бане, то вам не придётся для этого приобретать специальный инструмент. Всё можно выполнить с помощью обычной дрели и специальной насадки.

Однако, прежде вам придётся составить схему, на которой вы должны указать расположение всех узлов — розеток, выключателей и коробок разветвления. Сразу решите, какие приборы и где вы собираетесь использовать. Только после этого на основании имеющейся информации вы сможете рассчитать суммарную мощность всех источников и выбрать кабель подходящего сечения и размера.

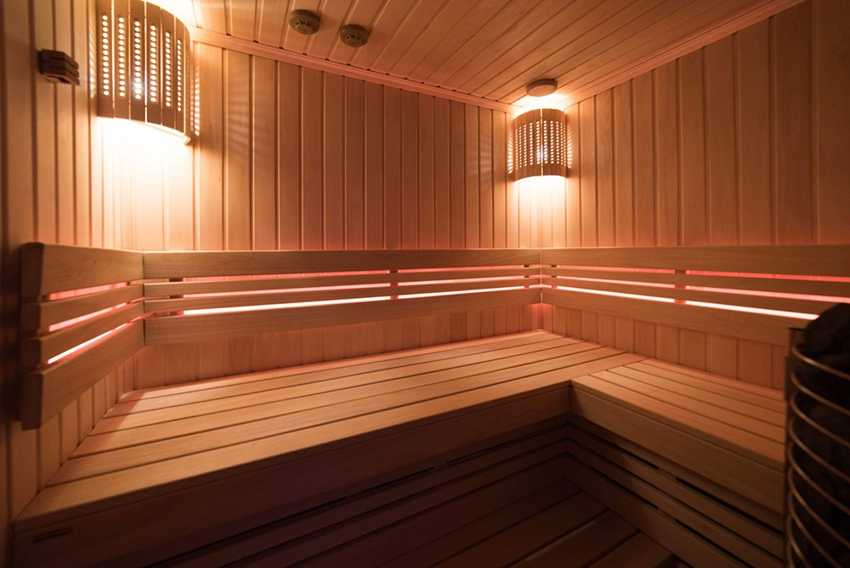

Основные виды деревянных светильников для бани

Древесина – самое оптимальное решение. Этот материал отвечает всем вышеуказанным требованиям. Чаще всего стены и потолки бани изготавливаются из дерева, поэтому такие приборы хорошо сочетаются с обстановкой. Материал имеет природное происхождение, безопасен для человека. Его поверхность приятна на ощупь.

Под деревянным светильником в бане подразумевается лампа с плафоном из термостойкого стекла, которая закрыта деревянным абажуром. Некоторые производители предлагают эту декоративную защиту в комплекте с основным прибором, в других случаях ее можно приобрести отдельно или изготовить своими руками.

Деревянные абажуры бывают двух видов:

  1. Экраны.
  2. Решетки.

В продаже можно встретить и комбинированные варианты. По способу монтажа их делят на угловые светильники для бани и настенные.

Защитные экраны состоят из цельного листа. Передняя часть таких абажуров изготавливается из фанеры или тонких мебельных щитов. Материал декорирован фигурными отверстиями, которые пропускают свет от лампы. С обратной стороны экрана эти прорези затянуты сеткой.

Деревянные светильники — самый распространенный вариант освещения в сауне.

Конструкции в виде решеток состоят из планок и мелких реек. Перед сборкой их обрабатывают, придавая изделию художественный вид. Между планками решетки оставляют прорези, через которые будет проходить свет от лампы.

На заметку! При выборе конструкции нужно обращать внимание на ширину этих зазоров. Чем больше прорези, тем больше света будет проникать в помещение

Экраны из дерева и решетки приглушают и рассеивают свет, препятствуют попаданию лишней влаги на поверхность стекла. Кроме этого они выступают в роли декора, а также защищают светильник от механических повреждений.

Многие умельцы изготавливают светильники из древесины самостоятельно. Этот материал доступен в цене, легко поддается любым видам обработки. Из дерева можно создать изделие любой формы, украсить его резьбой, красивыми орнаментами и другим декором.

Правила составления схемы укладки электропроводки

По стандарту схема проводки в бане составляется специалистом, поскольку нужно учитывать влажностные и температурные условия в помещениях. Не существует единого принципа, по которому укладывается электрическая проводка в помещениях бани, поскольку сами по себе строения имеют различную планировку.

Составить схему проводки в бане своими руками можно, но конкретные шаблоны для нее отсутствуют, а потому ориентироваться можно лишь на количество энергоустановок, которые будут потреблять мощность входящей электрической энергии. При составлении схемы нужно изначально знать, каким будет подключение: однофазным или трехфазным.

 На самом деле принцип укладки для обоих вариантов схож, но схемы будут несколько различаться:

  • однофазное подключение подразумевает, что на входе будет всего два провода: фаза и ноль. По фазе ток поставляется к электрическим приборам, осветительной системе и прочим потребителям. По нулю он возвращается. Предельная ее мощность составляет 14 киловатт;
  • трехфазное – это четыре провода: три фазы и один ноль. Маршрут для тока аналогичен, но в этом случае он поступает сразу по трем проводам, а возвращается по нулю. Предельная мощность – 42 киловатта.

Трехфазная сеть имеет следующие преимущества:

  • использование более мощных электрических приборов;
  • использование трехфазных розеток для запитывания бойлеров, обогревателей или электрических печей-каменок.

Однако имеются у них и минусы:

суммарное количество потребляемой электрической энергии велико, а потому и стоимость ее будет высокой;
подводить трехфазную сеть можно лишь с разрешения соответствующих органов контроля;
стоимость электрической энергии, поставляемой через такую сеть, выше;
на распределительном щитке нужно будет установить дополнительное оборудование, что также увеличит стоимость

Важность этого оборудования очевидна, поскольку оно используется для равномерного распределения тока по всем трем фазам. Только в этом случае каждый провод будет работать под одинаковой нагрузкой.

Пока электрическая проводка представлена чертежом в виде бумажного плана или цифрового фото, его еще можно откорректировать. На такую схему можно предварительно нанести места установки электрических приборов, чтобы заранее определить не только их размещение, но и количество, что даст возможность определить предельную нагрузку на сеть. Также можно будет определить тип провода, его количество и прочие параметры сети.

Исходя из того, что основные электрические приборы используются при напряжении в 12-36 вольт. Для правильной подачи электрической энергии на них нужно установить понижающий трансформатор для бани, который позволяет распределять ток с тремя типами напряжения: 12, 18 и 36 вольт. Это же напряжение желательно подавать на осветительные приборы в парилке и обмывочной, чтобы повысить безопасность, хоть это и увеличит стоимость электромонтажа.

В проекте также должны указываться места установки устройств защитного отключения и дифференциальных автоматов. Преимущество последних перед обычными автоматами заключается в том, что они деактивируют систему даже при обычном прикосновении к оголенному участку провода. Подача тока останавливается за 25-40 миллисекунд, чего хватает, чтобы защитить человека от удара электрическим током.

Когда схема электропроводки бани составлена, стоит отдать ее на проверку специалиста. В ней четко должны быть обозначены не только места расположения всех функциональных элементов, но даже способы их соединения между собой

Также очень важно правильно выбрать светильник для сауны, который должен быть для этого предназначен.

Как сделать внутреннюю проводку в бане?

Это этап отличается упрощенными монтажными работами. Но рекомендуем ознакомиться с правилами ПУЭ и учитывать любые нюансы чтобы проводка, оказалась, безопасной и пригодной для продолжительной эксплуатации.

Как это сделать:

  • Необходимо правильно установить распределительный щиток;
  • Вся разводка идет от распределительного щитка;
  • Подключаются осветительные приборы;
  • Монтируются необходимые розетки.
  • Выполняется остальная часть указанная в схеме проводки.

Очень важно осуществить правильную установку щитка. Опирайтесь на такие требования к его безопасности и работоспособности:

  • Для него отводится место рядом с выходом из бани. Оно должно обладать отличной вентиляцией, упрощенным доступом и полноценным освещением;
  • Устройство должно обладать корпусом на основе надежного материала с увеличенной защитой от воздействия влаги;
  • Верхняя части распределительного щитка не может находится ближе, чем в 1,4 – 1,8 метра к полу.

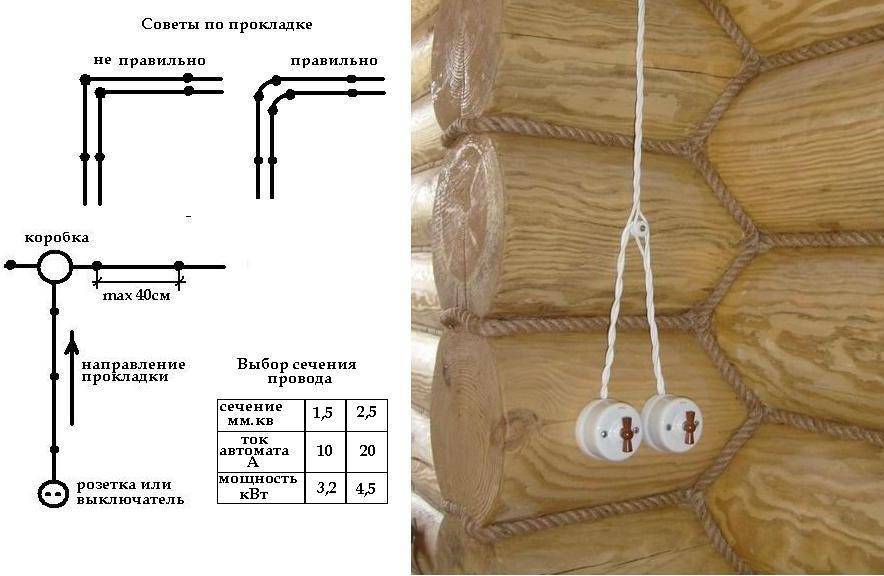

Чтобы правильно создать разводку от самого щитка также необходимо придерживаться правил безопасности. Рассмотрим основные моменты без соблюдения, которых уровень безопасности будет сомнительным:

  • Рекомендуем использовать однородный кусок кабеля без использования распределительных коробок;
  • Если строение создано из дерева потребуется открытый тип проводки кабеля;
  • Запрещено опираться на оболочку для проводов на основе ПВХ либо металлических труб;
  • Разрешается монтировать кабеля по вертикали либо горизонтали, но нельзя перекручивать либо перегибать их в любых направлениях – они должны прокладываться ровно;
  • Выключатели, различные розетки монтируются в тамбуре, отделении для отдыха. В парильной комнате или обмывочном отделении их монтирование запрещено;
  • Жилы различных проводов можно соединять с помощью пайки либо сварки;
  • Под печкой никакие провода никогда не прокладываются, поскольку это запрещено из соображений безопасности.

На основе этой информации вы сможете провести проводку своими руками внутри бани, а также и снаружи с условием наличия продвинутых навыков. Но мы рекомендуем не рисковать и нанять специалистов для выполнения всех этапов создания проводки, поскольку с электричеством не шутят.

Как подобрать сечение кабелей и защитной арматуры

Как это делается и зачем это нужно? Дело в том, что все кабели обозначаются по сечению жил, а розетки, выключатели и защитная арматура по максимальной силе тока.

Мощность электрических приборов определяется по формуле

P = I × U,

где P – мощность, I – сила тока, U – напряжение.

Соответственно, сила тока, протекающая в приборе, потребляющим максимальную мощность, определяется по формуле

I = P / U

Напряжение в бане в большинстве случаев 220 В. Суммируйте мощность всех приборов и определите максимальную силу тока. Далее по таблице с учетом наших рекомендаций подберите сечение кабелей.

Бытовой защитный автомат

Внутренняя проводка

Если вы всё-таки решили, что вам под силу электропроводка в бане своими руками, то возьмите на вооружение следующие правила. Прежде всего, она обязательно должна обладать устойчивостью к повышенной влажности и высоким температурам.

Преимущества открытой проводки:

  1. Вся электрическая разводка находится на виду, и в случае какого-нибудь повреждения обнаружить его будет гораздо легче.
  2. Любой повреждённый участок легко демонтируется и заменяется на новый.
  3. Открытой проводке, даже если вам кажется, что она не вписывается в общий дизайн, можно придать оригинальный ретро-вид на фарфоровых изоляторах.

Для электропроводки в бане необходимо использовать провода с двойной изоляцией. В деревянной каркасной бане под проводом надо расположить асбестовые пластины толщиною не менее 0,3 мм. В случае если произойдёт повреждение провода, такая мера предотвратит возможность возгорания деревянной поверхности.

Горизонтальные участки проводки монтируйте на расстоянии 20 см от потолка.

В предбаннике и моечной комнате проводку монтируйте под потолком в кабель-каналах, в парилке – только на роликовых изоляторах. Как вариант, можно пропустить провод из моечной в парилку сквозь стену в стальной гильзе.

Тогда на месте входа проводника должен располагаться светильник, то есть провод, выходящий из гильзы, будет сразу же заведен в осветительный аппарат.

Вся разводка в бане выполняется в металлических или гибких гофрированных трубах, либо специальных пластиковых коробах. Они выполняются из такого материала, который в случае пожара не поддерживает открытый огонь, а только плавится.

Всю разводку рекомендуется выполнять через чердак.

Очень важно! Не применяйте при выполнении разводки в бане проводники с виниловой или резиновой оплёткой. Если в бане планируется установка стиральной машины, то располагайте её только в сухом помещении и ведите отдельную питающую линию от индивидуального автомата

Также отдельная линия должна идти и для нагревательного бака

Если в бане планируется установка стиральной машины, то располагайте её только в сухом помещении и ведите отдельную питающую линию от индивидуального автомата. Также отдельная линия должна идти и для нагревательного бака.

С чего начинать

Электрическая проводка для освещения бани состоит из несколько систем: вводного щитка с арматурой безопасности, электрических кабелей и защитных кожухов, коробок разводки (коробок Бермана), выключателей, розеток и осветительных приборов. Это классический «бюджетный» набор. Для эксклюзивных бань этот перечень может значительно расширяться за счет установки электронного оборудования управления декоративной подсветкой, дополнительными датчиками движения и т. д.

Схема подключения электроприборов

Согласно принятой классификации, бани делятся на четыре зоны безопасности:

  • ограничительная зона 0. Зона касается  внутреннего душевого поддона и полок парной;
  • ограничительная зона 1. Располагается на расстоянии ≥ 60 сантиметров от различных типов разбрызгивателей воды;
  • ограничительная зона 2. Ограничена горизонтальной плоскостью на удалении 2 м над полом;
  • ограничительная зона 3. Горизонтальная и вертикальная ограничительные условные плоскости располагаются на удалении 2,25 м.

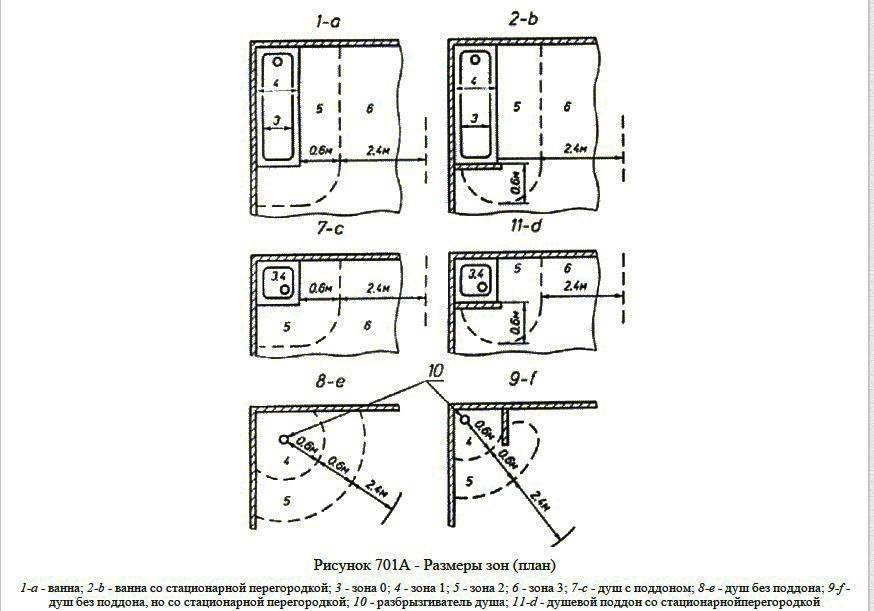

Размеры зон

В зависимости от того, в какой зоне вы планируете устанавливать электрические приборы, выбирается степень их защиты. Электрооборудование должно иметь степень защиты от IPX7 (в зоне 0) и до IPX1 (в зоне 3). Степень защиты электрических приборов указывается на корпусе или в инструкции по применению.

Показатель защиты электроприборов IP

Марку кабелей нужно выбирать с учетом максимальной пиковой мощности и температурных условий эксплуатации.

Толщина жил кабеля для медных проводов

Но и это не все проблемы с недобросовестными компаниями. Для изготовления изоляции они применяют некачественные пластики, в большинстве случаев после вторичной переработки. Уверенности в их надежности нет никакой. Надежность изоляции во многом зависит от окружающей температуры, каждая марка кабеля имеет свои допустимые пределы. Кроме того, чем выше температура кабеля, тем выше сопротивление токопроводящей жилы. В свою очередь, чем выше сопротивление провода, тем больше он нагревается. И получается замкнутый круг, который может стать причиной перегорания кабеля или пожара.

Силовой медный кабель ВВГ

Способы прокладки проводов в бане

Вывод. Стремление сэкономить на дешевых кабелях приводит к вполне реальным убыткам и неоправданным рискам, не связывайтесь с ними. Намного выгоднее сразу приобретать дорогие кабели известных зарубежных или отечественных брендов. Ознакомьтесь с таблицами, характеризующими технические параметры кабелей отечественного и иностранного производства.

Значения сопротивления изоляции

Как проверять изоляцию, мы расскажем ниже. Часто самостоятельно сделать проверку невозможно, придется обращаться за помощью к специализированным компаниям. Одновременно он могут составить акт соответствия проводки существующим государственным нормативным актам. Они же проверят и качество соединения контактов электрической проводки.

Таблица подбора кабелей по сечению

Эта таблица распространяется только на продукцию добросовестных производителей. Всем остальным увеличивайте сечение кабеля минимум на 25%.

Рекомендованные кабели для использования в помещениях

Не используйте эти кабели на открытом воздухе, они боятся жесткого ультрафиолетового излучения и резких перепадов температур.

Рекомендованные кабели к использованию на открытом воздухе

Это часто универсальные кабели, пригодны и для монтажа в помещениях. Но довольно высокая цена делает экономически невыгодным их применение в помещениях, есть намного дешевле варианты.

Отечественная маркировка кабелей

Эта таблица поможет вам разобраться с каждой буквой и цифрой, указанной на маркировке. Теперь будет намного проще выбирать марки в точном соответствии с потребностями. Следует отметить, что медные кабели – удовольствие не из дешевых, за счет специальных знаний можно сэкономить вполне внушительные суммы.

Закупка кабелей и электрооборудования до начала монтажных работ

Если речь идет о том, как правильно провести проводку в бане, то все оборудование и кабели должны обладать высоким уровнем защиты от воздействия повышенной влажности и температуры. Обычно оборудование и материалы для подобных условий имеют класс защиты IP24, что защищает систему от воздействия частиц размером 1,25 сантиметра, а также от брызг воды.

Кабели в помещениях бани должны соответствовать определенным требованиям, если речь идет о парилке и моечной.

Рекомендуется использовать одну из следующих марок:

  • ПВКВ;
  • ПРКА;
  • ПРКС;
  • РКГМ (многопроволочный);
  • ПМТК;
  • OLFLEX HEAT 205 (одно- или многопроволочный).

Каждый из указанных кабелей с легкостью выдержит влажностную и температурную нагрузку в 180 градусов по Цельсию. Если же речь идет о том, как сделать электропроводку в бане (в комнате отдыха, тамбуре), то использовать можно стандартный кабель ВВГнг-LS или NYM. Опять же стоит напомнить, что нужно делать выбор в пользу медножильных кабелей. Их предельная нагрузка и сопротивление механическим нагрузкам значительно выше.

Чаще всего кабель по документам имеет сечение в 2,5 кв.мм., а по факту – 1,75 кв.мм. Соответственно он может перегреться и повлечь возникновение пожара. Когда речь идет о том, как правильно сделать проводку в бане, недопустимо экономить на кабелях, а ПУНП и ПУГНП имеет лишь бытовое назначение.

Защитные системы автоматического отключения (УЗО, автоматы и дифференциальный автомат) с учетом нагрузки, которая будет оказываться на электросеть в целом и на каждую из ее ветвей в отдельности. Каждая из установок должна быть отмечена на схеме с указанием параметров для них.

Особенностью работы таких установок является их автоматическое срабатывание на определенные параметры электрического тока в сети. Чувствительность установки к перегрузке может быть разных классов: от A до D. Соответствующая маркировка наносится на корпус выключателя.

Индивидуальные особенности:

  1. Класс A – обладает наибольшей чувствительностью. Применяются такие установки в условиях, когда отключение электросети требуется осуществить за считанные миллисекунды и в быту они практически никогда не используются.
  2. Класс B – годится для тех случаев, когда основные используемые приборы могут использоваться в условиях повышенной нагрузки какое-то время.
  3. Класс С – самые популярные установки для бытовых условий. Автомат не сразу реагирует на перегрузку, а отключает подачу электричества лишь при серьезных нарушениях в работе системы. К примеру, при коротком замыкании.
  4. Класс D – монтируется на основной линии, по которой электрическая энергия подается в здание. Выполняют такие установки рубль дублирующих, чтобы отключать подачу электрической энергии в случае отказа автоматов класса С.

Если речь идет о том, как провести свет в бане своими руками, то все осветительные приборы и розетки должны подбираться с учетом уровня безопасности (по ГОСТу должно быть значение IP-44 или IP-65). В комплекте с розетками должны обязательно присутствовать уплотнители из резины.

Все лампы должны быть защищены от воздействия влаги. Корпус светильника должен быть изготовлен из материалов, которые не подвергаются эффекту коррозии, а непосредственно лампа – из жаростойкого стекла с повышенной прочностью.

Не допускается использовать пластмассовые элементы и лампы дневного света, которые под воздействием температуры просто взрываются, за счет чего выделяются газы, вредные для человеческого организма. Лучше всего использовать оптоволоконную осветительную систему, которой не страшно воздействие высокой температуры и влажности.

В обмывочной и комнате для отдыха необходимо устанавливать светодиодные лампы, которые обладают достаточной мощностью и при этом отлично экономят электрическую энергию. Преимущество светодиодных осветительных приборов заключается в том, что они имеют напряжение от 3 до 12 вольт.

Заключение

Обустройство освещения в бане или сауне – это очень непростой процесс. Зачастую он требует вмешательства профессионала, так как человек неопытный может совершить массу ошибок.

Лучше всего доверить эту работу специалисту, поскольку в этом случае вы сэкономите время, деньги, а также обезопасите себя и своих близких

Важно помнить об опасности работы с электрическими сетями, особенно в таком узконаправленном помещении, как баня

Однако, если вы уверены в своих силах, то просто следуйте правилам и рекомендациям, приведенным в данной статье, и тогда вы будете наслаждаться именно тем типом освещения, о котором всегда мечтали!

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

шесть + двадцать =
