Строение каркаса — что нужно установить на баню
Основа конструкции крыши – это стропильный каркас. Именно на него монтируется кровельное покрытие, вес которого равномерно распределяется между несущими элементами постройки. Кроме того, стропильный каркас является местом установки гидроизоляционной защиты. Узнайте всё на тему «Стропила на баню», на нашем сайте
В состав каркаса входят следующие элементы:
- Мауэрлат. С помощью этого опорного бруса достигается распределение веса и смягчение нагрузки на стены стропильных ног. Для его изготовления используется сосновый брус с квадратным сечением, поверх которого устанавливаются стропилины.
- Стойки. Речь идет о вертикальных опорных элементах, выполняющих поддерживающую функцию для конькового прогона или центра стропильной ноги. Данными деталями оснащаются только стропильные системы наслонного типа.
- Стропила. Перед тем, как сделать стропила на баню из досок, предварительно заготовляют доску 50х150 мм или 100х150 мм. Один конец ребром ставиться на мауэрлат, а другой упирается в поверхность второй парной ноги или конькового прогона.
- Подкосы. Речь идет о поддерживающих каркасных элементах, занимающих угловое положение по отношению к стропилинам. Это защищает ноги от прогибов из-за собственной массы.
- Затяжки. Применяются для попарного стягивания между собой стропильных ног, для компенсации распирающей нагрузки, направленной на несущие стены.

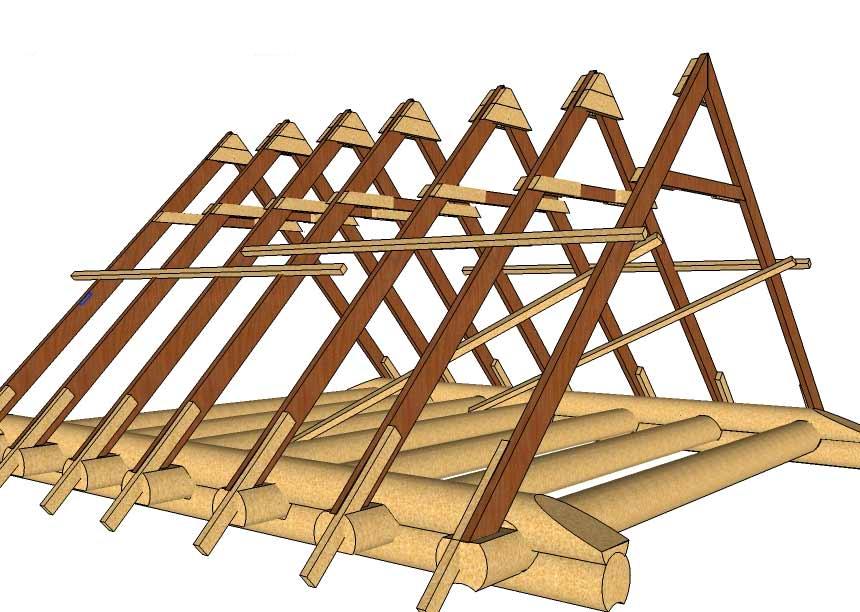

Висячие системы
Стропила данного типа используются для тех бань, в которых нет стен, а лишь сплошные перегородки. В связи с таким типом конструкции нагрузка сосредотачивается по большей части в верхнем венце бани.
- При помощи болтов концы стропил сверху соединяются друг с другом;
- Нижние концы отпиливаются под углом;
- Ригель необходимо установить между верхними и нижними стропилами;
- Готовая конструкция перемещается на верх здания;
- На данном этапе используются укосины для закрепления крайних ферм. Укосины можно снять только после проверки на вертикальность;
- Далее необходимо установить таким же образом центральные фермы, расстояние между которыми должно быть не менее 1 м;
- Далее стропила нужно скрепить между собой, используя для этого обрешетку.
Вот мы и узнать, как крепить стропила на баню.
Устройство: конструкция
Наклон крыши, именуемый «скатом», предназначается для того, чтобы на крыше не задерживались осадки. Угол его наклона бывает различным, причем зависит он от различных факторов – наличия или отсутствия чердака/мансарды, ветровой нагрузки, характерной для данной местности, количества осадков, характерных для данной местности, а также самого материала, используемого для покрытия кровли – у каждого из них есть свои ограничения по допустимому углу наклона поверхности.
Следует знать! Чем меньше угол наклона крыши, тем меньше «парусность», то есть сопротивление ветру, но при этом больше снега задерживается на крыше. Также верно и обратное – снег не задерживается на крышах с большим наклоном, но они подвергаются значительной ветровой нагрузке. Следовательно, исходить надо из того, что у вас сильнее – осадки или ветра.
Односкатные крыши желательно ставить так, чтобы их низкая часть была повернута навстречу основному и самому сильному ветру данной местности.
Конструкция односкатной крыши для бани очень простая: стропила имеют опору на две противоположные стены строения, при этом опорой могут быть как сами стены, так и различные фермы и иные конструкции, настроенные на этих стенах. (Тут многое зависит от проекта и материала, из которого построена баня).
Если баня выстроена из блочного материала (кирпича или ячеистых бетонов), то опорой будет служить мауэрлат – это особый обвязочный брус из дерева, который крепится к основному материалу стен прочными металлическими шпильками и служит, в свою очередь, для крепления стропил.
Брус на высокой стороне называется «коньковым», но это условное название, перенятое у двускатных крыш.
ВАЖНО! Требования пожарной безопасности запрещают устройство чердаков с высотой менее 1,6 метра.
Поэтому нужно хорошенько посчитать, что подходит для вашей бани, и что вы сами хотите в ней видеть. В принципе, можно делать и бесчердачную конструкцию, только потолок нужно будет хорошенько утеплить (ссылка на статью про материалы и прочее). И вот еще одна статья про утепление крыши бани.
Хорошо подойдет для стропил доска 50Х150
А если хочется и чердак, и односкатную крышу, то можно поднять стены или сделать фермы таким образом, чтобы образовалось пространство, соответствующее пожарным требованиям.
Стропила или стропильные ноги – это либо бревна/брусья, либо доски, которые служат основой крыши. Распределяются они следующим образом: обязательно нужно, чтобы с краев на стены опиралось по стропильной ноге.
Остальные ноги распределяются следующим образом: шаг между ними достаточно произвольный, поэтому расположить их просто – для бревен/брусьев шаг 1,5-2 м, для досок 1-1,75 м. Главное – равное расстояние между соседними стропилами.
Сечения используемых материалов для стропил таковы:
- бревно/брус – минимум 12 см;
- пластина – мин. 7 см;
- доска – мин. 4 см.
Что касается необходимости подкосов, то она возникает только в том случае, если длина прогона составляет более 4,5 м. Если длина до 6 м – делается один подкос, если 6-9 м – два подкоса с обеих сторон. Далее уже нужна консольно-прогонная конструкция, но мы же говорим о бане, а откуда у нее такие размеры?
Сечения подкосов тоже стандартные:
- бревно – от 10 см;
- брус – от 8 см по стороне сечения;
- доска – спаренная от 25х150 мм.
Теперь немного о материалах. У каждого кровельного материала есть диапазон, в котором он лучше всего удерживается на поверхности крыши. Обычно производители указывают минимальный угол, при котором материал сохраняет свои рабочие характеристики.
Посмотрите таблицу, заимствованную нами из книги Назаровой В. И. «Современные работы по постройке крыши и настилу кровли».
Само собой разумеется, что при выборе сечения стропил нужно учитывать суммарный вес всего настила и будущей снеговой нагрузки, которая рассчитывается по картам осадков (оттуда берется количество снега на квадрат площади) и площади крыши.
Расчет сечения стропил для односкатной кровли площадью 7 на 9 м (это образец, не более)
Д (м) | Ш (м) | В (м) | Площадь (м2) | Кол-во | Вес (кг) | |
---|---|---|---|---|---|---|
Металлочерепица | 9 | 7 | 0,5 | 63 | 347 | |
Обрешетка (доска 25 мм) | 9 | 7 | 25 | 63 | 788 | |
Утеплитель | 8 | 7 | 200 | 48 | 960 | |
Подшивка потолка вагонкой | 8 | 6 | 12 | 288 | ||
Снеговая нагрузка | 9 | 7 | 63 | 111 | 6993 | |
Собственный вес балки | 7 | 0,05 | 200 | 35 | ||
Шаг между балками, кол-во балок, их вес | 0,25 | 33 | 1155 | |||
Общая нагрузка на кровлю с коэфф. запаса прочности | 1,1 | 11583 | ||||
Расчетная нагрузка на квадрат (м2) кровли | 184 |
Виды и функции стропил для сруба
Стропильной системой принято называть каркас крыши, уникальную совокупность опорных элементов, придающих ей форму, уклон и достаточную несущую способность. Такой фундамент кровли изготавливается из сухой и прочной древесины, прошедшей обработку антисептическими препаратами, или же профиля из металла. Этот каркас равномерно распределяет все приходящиеся на него нагрузки между несущими стенами. На срубах используются следующие виды стропил:
- Висячие. Такие стропила имеют лишь одну точку опоры – мауэрлат, друг в друга они упираются свободным концом стропильной ноги, образуя при этом своеобразную треугольную арку. Данная конструкция для двухскатной крыши применяется, когда сруб внутри не имеет несущих стен, на которые было бы возможно установить стойки. Эта стропильная система испытывает достаточную нагрузку на распирание, именно поэтому она включает разного рода затяжки, призванные компенсировать такое напряжение. Висячие стропила отличаются своей массивностью и некоторой сложностью монтажа.
- Наслонные. Этот тип стропил имеет две точки опоры – тот самый мауэрлат и коньковый прогон, поддерживающий вертикальные стойки. Данная конструкция используется при условии, что внутри сруба имеется хотя бы одна несущая стену либо ряд колонн, на которые может быть разгружен конек. Наслонные стропила испытывают нагрузку лишь на прогиб, поэтому устанавливать их проще.
Варианты крепления стропил к мауэрлату
Как правильно сделать крышу на бане своими руками: пошаговая инструкция, видео
Как правильно сделать крышу на бане своими руками?
Этот вопрос волнует тех, кто строит баню собственными силами. Но для начала стоит определиться с видом самой крыши.
По своей форме банные крыши бывают:
- Двускатными. Универсальный вариант. Удобный, надежный. Уклон зависит от силы ветров и осадков. Можно сделать чердак. Но стоит понимать, что сама конструкция такой бани сложная и требует большого количества строительных материалов и подготовительных работ, как на земле, так и наверху бани.
- Односкатными. Такой вариант хорош для небольшой бани и просто идеален, если постройка стоит вплотную к стене другого здания. Данный тип не подразумевает строительство чердачного помещения. Если порывы ветра сильные, то нельзя делать большой угол.
По типу чердака:
- Чердачные. Подойдет для использования парной как летом, так и в зимний период. На чердаке можно сделать комнату отдыха, кладовку, сушилку и т.д. Такой вариант многофункциональный. Также теплоотдача будет высокой.
- Бесчердачные. Эконом-вариант, тень от кровли не будет сильно падать на участок. А наверху можно сушить овощи, фрукты, зелень.
Как лучше сделать крышу на бане? Об этом поговорим ниже.
Способы крепления стропил на двускатной крыше бани
Такая крыша немного сложнее односкатной, но имеет неоспоримые преимущества, в связи с этим двускатные варианты применяются наиболее часто. Стропильная система может быть висячей (концы ног упираются в балки потолочного перекрытия) или наслонной (стропильные ноги упираются в верхний венец сруба или мауэрлат). В банях, поставленных из пенобетонных блоков или иных кладочных материалов, для наслонной стропильной системы нужно по периметру делать армирующий пояс и устанавливать мауэрлат. Это намного усложняет процесс строительства, метод применяется довольно редко. Как крепятся стропила в главных узлах?
- Конек. Для бани применяется самый простой метод фиксации – стропильные ноги упираются друг в друга и стягиваются гвоздями или металлическими перфорированными лентами на саморезах. В случае необходимости для увеличения прочности конек может усиливаться вертикальными упорными стойками (бабками) или продольными прогонами. Для плавающих стропильных ног на коньке используется свободный метод фиксации на болт. Две стропильные ноги устанавливаются внахлест, сверлится сквозное отверстие и вставляется длинный болт или шпилька с резьбой на двух концах.
Сборка стропил на будущей бане
Безраспорное соединение наслонных стропил с мауэрлатом и коньковым прогоном
Профессиональные строители во всех случаях рекомендуют усиливать конструкции стропильных систем при помощи дополнительных подпорок и раскосов.
- Ветровая связь. Доска прибивается к нижней части стропил наискосок, удерживает в правильном положении одновременно не менее 3–4 элементов. Ветровые связи повышают устойчивость конструкции к боковым нагрузкам, используются только на двускатных крышах.
Назначение ветровых связей
Подстропильная нога — примеры
Вариант крепления конькового прогона
Каких и сколько усиливающих элементов использовать во время фиксации стропил, выбирает профессионал на месте. Для примера рассмотрим несколько вариантов крепления стропил на бане.
Способы устройства крыш над срубом
Соорудить крышу над построенным срубом не так просто, как может показаться на первый взгляд. Такая работа требует огромного мастерства, знания материалов и навыков плотника. Прежде, чем приступить к работе, необходимо будет попрактиковаться. В данной статье мы рассмотрим способы устройства крыш над срубом и расскажем о важных этапах монтажа. Будем надеяться, что информация окажется полезной для мастеров и тех, кто впервые берется за подобную работу.
Безупречного монтажа можно достичь только при учете усадки сложенных из бревен стен. Понадобиться могут знания старинных технологий обустройства кровли и современных способов монтажа. Надо понимать, что учета особенностей материала недостаточно для того, чтобы грамотно возвести кровлю
Существуют узлы, которым важно уделять повышенное внимание, чтобы кровля не деформировалась со временем. Необходимо выбрать наиболее рациональный способ строительства. Для этого следует принимать во внимание силы, действующие на каждое бревно, и выбирать правильно способы гашения действия этих сил
Сотрудники нашей компании разработают схему двускатной крыши с учетом всех особенностей данного материала и проекта
Для этого следует принимать во внимание силы, действующие на каждое бревно, и выбирать правильно способы гашения действия этих сил. Сотрудники нашей компании разработают схему двускатной крыши с учетом всех особенностей данного материала и проекта.
Возведение односкатной крыши для бани
Односкатные крыши, как правило, практически не используются для частных домов и коттеджей, но зато вполне применимы к баням. Сделать кровлю бани односкатного типа вполне несложно. Для этого, при строительстве стен, на одну из них добавляют 2-3 лишних бревна, блока или ряда кирпичей. Таким образом, для кровли будет обеспечен оптимальный уклон нужного градуса. Чтобы нагрузка не была сильной, уклон делают порядка 20 градусов. Если в местности выпадает много снежных осадков, то уклон делают больше, вплоть до 45 градусов. Если баня больше 15 м2, то нужно выбирать двускатный вариант.
Итак, делаем крышу бани своими руками. Для односкатного типа нам понадобится следующий набор:
- Брус;
- Балки;
- Доски;
- Барьер для воды в виде мембранного материала;
- Теплоизолятор;
- Материал для самой кровли;
- Инструменты для работы с этими типами материалов.
Брус должен быть максимально прочным, его сечение 60 на 80 мм. Доски – 250 на 30 мм.
Шаг 1. Закрепляем мауэрлат
Чтобы знать, как правильно сделать крышу на бане, важно понимать все составляющие конструкции. И самой первой будет мауэрлат
Это основной брус, который укладывается поверх всех четырех стен бани. Если постройка из бревен, то в роли мауэрлата может служить последний ряд, к нему и будет крепиться конструкция кровли. Но если баня кирпичная или блочная, мауэрлат придется закреплять.
Для крепления несущей балки используется металлическая прочная проволока, анкера или строительные шпильки. Выбирать для односкатной крыши предпочтительней вариант под номером 3.
В кладку устанавливают шпильки, но не полностью, а так, чтобы они на несколько сантиметров выступали над мауэрлатом. Поверх кладется рубероид, который просто накладывается на выступы шпилек. Затем на балке нужно сделать отметины на расстоянии, равном шпилькам на кладке. Эта разметка поможет установить мауэрлат в нужное место и закрепить. После установки на резьбу закручиваются гайки.
Шаг 2. Установка балок потолка
Пошаговая инструкция как делать крышу на баню вторым шагом предполагает монтаж балок потолка.
В мауэрлате необходимо вырезать отверстия для балок.
После этого вставляются балки
За стены они должны выступать не менее чем на 300 мм.
Закрепить балки лучше забив в них гвозди или же крепко скрутить проволокой.
Важно, чтобы они были в одной плоскости.
По окончанию работы все нужно хорошо загрунтовать антисептическим раствором.
Эти потолочные балки будут служить перекрытиями.
Шаг 3. Прокладка тепло- и гидроизолятора
Как правильно сделать крышу бани своими руками? Недостаточно установить балки и саму кровлю, крышу нужно утеплять и защищать от проникновения влаги. Иначе вы рискуете замерзнуть в бане и промокнуть там под дождем, ведь кровельное покрытие не может на 100% защитить от влаги и холода, необходимы дополнительные меры.
Очевидно, что перед тем как сделать крышу сруба бани заранее необходимо подумать об утеплителе и гидроизоляционном материале.
В качестве гидроизолятора можно выбрать любой, предназначенный для этих целей материл. Но для банной постройки чаще всего выбирают самый бюджетный – полиэтиленовую пленку. А вот утеплитель следует брать либо рулонный, либо листовой. Второй вариант удобнее для кровли.
Также про слой пароизоляции не стоит забывать, с этим справится пароизоляционная пленка.
Итак, делаем кровлю бани, утепляем и защищаем от влаги:
- С внутренней стороны балок перекрытия нужно набить доски.
- Поверх стропил кладется пленка внахлест, а стыки проклеиваются скотчем.
- Затем идет в дело утеплитель, его плотно кладут между стропилами.
- Если есть какие-то зазоры и щели, то их нужно запенить монтажной пеной.
- Затем кладут выбранный гидробарьерный материал, стыки также закрепляются скотчем.
Теперь вы знаете, как сделать утепленную крышу в бане.
Шаг 4. Укладка материала крыши
Как самому сделать крышу бани? Как уложить верно кровлю?
- Первый этап – это подготовка брусьев обрешетки. Их нужно обработать антисептиком и хорошо просушить на солнце и свежем воздухе.
- Затем брусья на гвозди прибивают к несущим балкам, прямо поверх слоя гидроизолятора.
- Получается каркас, на который прибиваются доски.
- Доски крепятся не вплотную, а с зазорами, которые могут быть разными, зависит от купленного материала крыши.
- Когда все готово, можно начинать заключительный этап — укладку материалов кровли. Это может быть шифер, черепица, профлист или любой другой материал.
- Листовая кровля крепится на саморезы.
Вот и все работы. Теперь стало понятно, как сделать простую крышу бани своими руками.

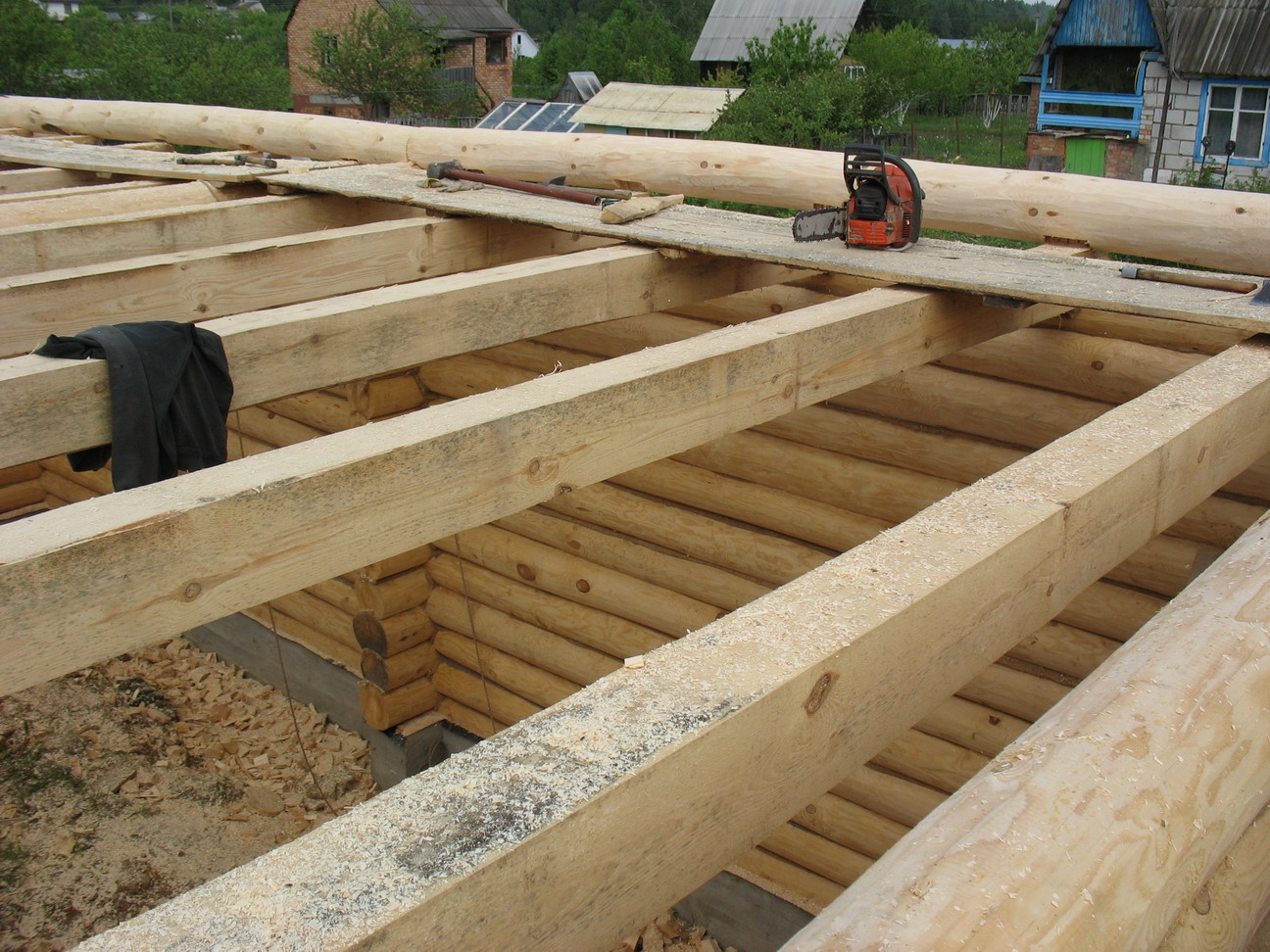

Установка потолочных балок
После того как стены будущей бани выстроены, первым шагом на пути к установке стропил, является монтаж потолочных балок. Основой для установки балок станут верхние два венца сооружения. Балки могут устанавливаться двумя способами:
- В венцах вырезаются сквозные отверстия и в них укладываются балки. Таким образом стена считается открытой, а концы балок выходят на улицу.
- В венцах вырезаются глухие отверстия, занимающие лишь часть бревна. В таком случае конец балки находится в деревянном бревне, и стена считается глухой.
Первый вариант является менее востребованным, ведь велико влияние атмосферных осадков на часть балки. В результате чего она станет непригодной и ее надежность будет значительно ниже.
От того, каким способом закреплены потолочные балки, зависит, каким способом будут крепиться стропила.
Как утеплить крышу бани своими руками
Процесс обустройства теплоизоляции крыши состоит из двух самостоятельных разделов:
- Утепление потолочного перекрытия;
- Укладка теплоизоляции на скатах крыши.
Потолок бани утепляют преимущественно минеральной ватой или насыпными материалами. Можно использовать плиты пенопласта или ЭППС, но специалисты не рекомендуют закладывать в потолочное пространство над парилкой вспененные полистиролы. Температура в припотолочном пространстве парилки может легко достигать 100-120оС, что приводит к перегреву и тепловой деструкции, проще говоря, начинает выделяться токсичный стирол.
Схема скатов утепления минватой
Минеральная вата, керамзит и перлит выдерживают нагрев до 300оС и выше в течение многих лет эксплуатации без потери изолирующих характеристик. Термостойкость позволяет упростить обустройство узла прохождения дымохода бани. Мало того, они неплохо пропускают водяные пары, что позволяет избежать образования конденсата в деревянных деталях потолка бани.
Рулоны базальтового волокна можно использовать и для утепления кровельных скатов. Для этого с тыльной стороны стропил нашивают поперечные рейки, удерживающие маты в вертикальном положении. После укладки пароизоляции пленку фиксируют рейками, чтобы избежать оседания изоляции.
Утепление потолочного перекрытия
Нередко можно встретить рекламу утепления крыши бани вспененным полистиролом или пенопластом. По уровню теплоизоляции это один из лучших материалов, но именно для бани с печным отоплением желательно его не использовать. Горит полимер очень быстро, поэтому малейшая проблема с дымоходом может обернуться для утепления бани пожаром.
Если есть желание сделать крыши бани с нулевым балансом тепловых потерь, то вместо стропил можно уложить СИП-панели. Ими же часто выполняют утепление фронтонов крыши. Считается, что благодаря специальным солевым добавкам современные СИП материалы не горят и не поддерживают фронт горения. В качестве кровельного покрытия можно использовать ту же металлочерепицу или профнастил, не забыв подложить на поверхность ОСБ плиты пленку гидроизоляции и вывести кромку на капельник.
Способы сборки
После полной усадки деревянного сруба мастера приступают к налаживанию стропильного каркаса и возведению кровли. Этот процесс кропотливый и сложный, особенно если выполнять ту задачу в одиночку. Существует 2 способа установить каркас на мауэрлат:
- Установка готовых стропильных ферм. Эта технология заключается в сборке стропильных ферм «на земле» и дальнейшем подъеме их на место установки в готовом виде. Поднять массивные и тяжелые конструкции требуется специальная техника (автовышка, кран или трактор). Таким способом устанавливают наслонные стропила, которые весят меньше.
- Сборка ферм «на высоте». Если конструкция стропильной системы отличается большим весом и размером, а в распоряжении строителей нет специальной техники, то фермы собирают прямо на месте. Недостатком этой технологии считают сложность и неудобство производства работ.
Способы крепления стропильных ног
Монтаж двускатной крыши бани
Стропильная система щипцовой кровли подразумевает использование висячих или наслонных стропил. Если установка двускатной крыши выполняется на бане, сруб которой имеет внутреннюю несущую стену, проще использовать наслонные стропила. Такая конструкция может быть без особых усилий выполнена своими руками.
Стропильные ноги наслонной системы верхними концами крепятся к коньковому прогону. Чтобы расположить данный элемент строго в горизонтальной плоскости, необходимо поставить опорные стойки, проверить их расположение и высоту. В первую очередь, выполняется установка стоек на фронтальных стенах, а затем по горизонтально натянутому шнуру проверяется правильность установки остальных элементов. Наслонные стропила крепятся гвоздевым соединением к коньковому прогону. Нижняя часть упирается в мауэрлат, верхний венец сруба или опорную балку. Чтобы предотвратить смещение стропильной ноги, необходимо сделать врубку или ставить подшивной брус. Металлические уголки предотвратят боковое смещение стропил .
Чтобы сделать каркас крыши, используя висячую систему стропил, необходимо изготовить несколько стропильных ферм и поставить их на стены. Размер конструкций зависит от угла наклона скатов и длины пролета. Стропильные ноги соединяются попарно с креплением в коньке, которое обычно выполняется встык (с применением накладок из металла или дерева), методом врубки или внахлест с болтовым соединением. Сделать висячие стропильные фермы жесткими и снизить распорные нагрузки на стены позволяют затяжки и ригели – горизонтальные перемычки.
В случае, если каркас бани представляет собой свежий сруб, стропила рекомендуется ставить на скользящие опоры и использовать шарнирное крепление в коньке. В процессе усадки коробка сооружения меняет свои геометрические размеры, что может привести к деформации крыши. Если поставить специальные металлические крепежные элементы, стропильные ноги получат определенную степень свободы, что позволит избежать изменения формы и размера кровли. В верхней части стропила соединяются болтом или с использованием специальной шарнирной металлической пластины. Следует учитывать, что повышенная влажность и температурный режим бани существенно сказываются на интенсивности и количестве циклов сжимания-расширения деревянных конструкций постройки, включая стены и стропильную систему.
Перед тем как ставить стропильную конструкцию своими руками, обустраивая крышу бани, важно выполнить необходимые расчеты и определить размер всех элементов системы. Если постройка имеет стандартные размеры и конфигурацию, можно воспользоваться унифицированными данными из справочных таблиц или онлайн калькулятором
Подробная видео инструкция поможет определиться с выбором технологии монтажа, чтобы собрать и установить надежный каркас крыши.
Типы крыш
В процессе разработки проекта бани следует подумать о выборе конфигурации крыши. Нередко владельцы загородных участков отдают предпочтение односкатным кровлям. Не менее популярны и конструкции с двумя скатами. Каждый тип крыш обладает определенными достоинствами и недостатками. С ними необходимо разобраться, прежде чем начинать строительство крыши.
Для минимизации расходов на строительство стоит выбрать вариант с одним скатом. Ее обычно строят в случае с рубленой баней небольших размеров. При этом чердак будет достаточно мал, чтобы хранить различные вещи. Основным преимуществом односкатной кровли является простота установки и высокая скорость возведения. Такая конструкция не требует серьезных финансовых затрат.
Кровля для бани с одним скатом имеет и свои недостатки. К примеру, перед постройкой необходимо правильно рассчитать угол наклона, чтобы снег не скапливался на ней в зимнее время. Также следует отметить низкие показатели теплоизоляции кровли.
При устройстве двускатной кровли появляется шанс оборудовать хороший чердак, на котором можно будет сушить веники и хранить большое количество вещей. Также мансарду можно оборудовать под комнату отдыха, в которой можно расслабиться после водных процедур. Такая крыша обычно утепляется. Скаты такой крыши могут быть прямыми или ломаными.
Кровлю начинают возводить только после сборки бруса. Перед началом работ стоит ознакомиться с основными этапами сооружения крыши.
Выбор стропильной системы
Алгоритм крепления стропил во многом определяется типом стропильной системы. Баня в абсолютном большинстве случаев имеет небольшие размеры. Такие параметры, с одной стороны, упрощают и удешевляют стропильную систему, а с другой стороны, ограничивают выбор различных вариантов ее обустройства. В настоящее время для бань чаще всего используются следующие типы крыш и стропильных систем.
Стропила односкатной крыши
Таблица. Типы стропильных систем для бани.
Тип стропильной системы | Краткие эксплуатационные показатели |
Двускатная | Такие крыши монтируются на банях диной не более 6 м, если размеры превышают эти параметры, то стропильные ноги приходится наращивать, а это оказывает негативное влияние на прочность и надежность системы. Угол наклона скатов примерно 25°, есть возможность обустроить довольно просторное чердачное помещение. Ферма собирается из двух стропильных ног. |
Наклонная односкатная | Самая проста стропильная система, длина бани не превышает 4 м. Стропилина одним концом опирается непосредственно на стену или мауэрлат, а вторым на специально сооруженную раму. Угол наклона ската не менее 12°. Недостаток односкатной крыши – минимальный объем чердачного пространства. |
Способов крепления стропил существует довольно много, каждый мастер на месте определяется с решением, при этом принимаются к сведению особенности строения, пожелания застройщиков и квалификация исполнителя. Но самый важный фактор, влияющий на окончательное решение – выбранный метод фиксации стропильной системы должен быть максимально надежным.
Крыша с висячими стропилами
Варианты устройства стропильной системы двускатной крыши бани
Тип конструкции
Для конструкции бани важно, чтобы внутри нее долго сохранялось тепло. Поэтому чаще всего сруб берется небольшого размера, ведь маленькую площадь проще прогреть, затратив меньшее количество топлива
Кроме того, следует выполнить теплоизоляцию помещения, благодаря которой снизятся теплопотери. В зависимости от места размещения утеплителя различают 2 вида банной кровли:
- Холодная. Холодной кровлей называют конструкцию, в которой утепляют не поверхность скатов, а пол чердачного помещения. Чердак бани в данном случае не отапливается, поэтому может использоваться только хранения банных принадлежностей. Для утепления пола чердака применяют засыпной термоизоляционный материал, который прекрасно сохраняет тепло внутри нагретого печью помещения.
- Теплая. Теплой кровлей называют конструкцию, предусматривающую утепление скатов между стропил. Сделать теплую кровлю сложнее и дороже, чем односкатную, но она позволяет обустроить в подкровельном пространстве комфортное место отдыха. В межстропильном пространстве крыши укладывают минеральный утеплитель в виде матов или плит.
Отличия между холодной и теплой кровлей
Опытные мастера и ценители бани считают, что лучше сделать для этого сооружения холодную кровлю, так как именно такая конструкция позволяет сохранить больше тепла внутри помещения. Такое решение гарантирует, что прогреваться баня будет быстрее, а остывать дольше.
