Строительство крыши бани своими руками

Отличительные черты конструкции

для бани предельно проста, она состоит из одного ската, плоскости, наклон которой придает разность в высоте опорных стен. Опытные строители рекомендуют сделать уклон 20-30 градусов, он обеспечит самотечный сход снежных масс и влаги с поверхности кровли. Строительство своими руками односкатной крыши для бани обычно происходит следующими способами:

  • За счет разной высоты стен. Чтобы обеспечить уклон крыше, во время возведения одну стену делают несколько выше, чем вторая. Затем прямо на верхний край этих стен укладывают мауэрлат и монтируют стропила.

  • За счет монтажа стоек. Этот вариант отличается от первого тем, что опорные стены делают одной высоты, а уклон ската крыши формируют за счет установки специальных стоек на одну из стен. Этот вариант экономит материал, однако, считается, что сделанная таим образом баня нуждается в утеплении и заделки щелей, так как хуже держит тепло.

Материал кровли

Каждый тип кровли имеет определенные технические характеристики, преимущества, недостатки. Перед выбором нужно изучить особенности отдельных материалов.

Ондулин

Кровельный материал, который внешне похож на шифер, но при его изготовлении используются другие компоненты. Состав:

  • битумные композиции;
  • волокна целлюлозы;
  • смолы-отвердители;
  • красители;
  • минеральные компоненты.

Не содержит вредных веществ и может применяться при строительстве жилых зданий.

Мягкая черепица

Впервые битумные покрытия появились 35 лет назад. Материал изготавливается из стеклохолста, который пропитывается битумом.

Чтобы повысить эксплуатационные качества, в состав добавляются полимеры.

Профнастил

Лист стали, который изготавливается с помощью технологии холодного проката. Для защиты от воздействия влаги металлические изделия покрывают алюминием, цинком. С помощью промышленного оборудования стальному листу придают ребристую форму. Благодаря этому он становится прочным, жестким.

Металлочерепица

Металлические листы, изготавливаемые из меди или алюминия. Покрываются защитным составом на основе полимеров. С помощью методики холодного давления производители добиваются профилирования. Полимеры разбавляются красителями.

Рубероид

Используется как гидроизолятор, кровельное покрытие. При изготовлении рубероида применяются разные виды битума, стеклохолст, кровельный картон, песок, тальк, известь.

Шифер

Виды:

  1. Асбестоцементный — основой выступает цемент, асбеста содержится около 12%. Не выделяет вредных веществ при эксплуатации.
  2. Сланцевый — изготавливается из расколотого сланцевого камня.

Устройство: конструкция

Наклон крыши, именуемый «скатом», предназначается для того, чтобы на крыше не задерживались осадки. Угол его наклона бывает различным, причем зависит он от различных факторов – наличия или отсутствия чердака/мансарды, ветровой нагрузки, характерной для данной местности, количества осадков, характерных для данной местности, а также самого материала, используемого для покрытия кровли – у каждого из них есть свои ограничения по допустимому углу наклона поверхности.

Следует знать! Чем меньше угол наклона крыши, тем меньше «парусность», то есть сопротивление ветру, но при этом больше снега задерживается на крыше. Также верно и обратное – снег не задерживается на крышах с большим наклоном, но они подвергаются значительной ветровой нагрузке. Следовательно, исходить надо из того, что у вас сильнее – осадки или ветра.

Односкатные крыши желательно ставить так, чтобы их низкая часть была повернута навстречу основному и самому сильному ветру данной местности.

Конструкция односкатной крыши для бани очень простая: стропила имеют опору на две противоположные стены строения, при этом опорой могут быть как сами стены, так и различные фермы и иные конструкции, настроенные на этих стенах. (Тут многое зависит от проекта и материала, из которого построена баня).

Если баня выстроена из блочного материала (кирпича или ячеистых бетонов), то опорой будет служить мауэрлат – это особый обвязочный брус из дерева, который крепится к основному материалу стен прочными металлическими шпильками и служит, в свою очередь, для крепления стропил.

Брус на высокой стороне называется «коньковым», но это условное название, перенятое у двускатных крыш.

ВАЖНО! Требования пожарной безопасности запрещают устройство чердаков с высотой менее 1,6 метра.

Поэтому нужно хорошенько посчитать, что подходит для вашей бани, и что вы сами хотите в ней видеть. В принципе, можно делать и бесчердачную конструкцию, только потолок нужно будет хорошенько утеплить (ссылка на статью про материалы и прочее). И вот еще одна статья про утепление крыши бани.

Хорошо подойдет для стропил доска 50Х150

А если хочется и чердак, и односкатную крышу, то можно поднять стены или сделать фермы таким образом, чтобы образовалось пространство, соответствующее пожарным требованиям.

Стропила или стропильные ноги – это либо бревна/брусья, либо доски, которые служат основой крыши. Распределяются они следующим образом: обязательно нужно, чтобы с краев на стены опиралось по стропильной ноге.

Остальные ноги распределяются следующим образом: шаг между ними достаточно произвольный, поэтому расположить их просто – для бревен/брусьев шаг 1,5-2 м, для досок 1-1,75 м. Главное – равное расстояние между соседними стропилами.

Сечения используемых материалов для стропил таковы:

  • бревно/брус – минимум 12 см;
  • пластина – мин. 7 см;
  • доска – мин. 4 см.

Что касается необходимости подкосов, то она возникает только в том случае, если длина прогона составляет более 4,5 м. Если длина до 6 м – делается один подкос, если 6-9 м – два подкоса с обеих сторон. Далее уже нужна консольно-прогонная конструкция, но мы же говорим о бане, а откуда у нее такие размеры?

Сечения подкосов тоже стандартные:

  • бревно – от 10 см;
  • брус – от 8 см по стороне сечения;
  • доска – спаренная от 25х150 мм.

Теперь немного о материалах. У каждого кровельного материала есть диапазон, в котором он лучше всего удерживается на поверхности крыши. Обычно производители указывают минимальный угол, при котором материал сохраняет свои рабочие характеристики.

Посмотрите таблицу, заимствованную нами из книги Назаровой В. И. «Современные работы по постройке крыши и настилу кровли».

Само собой разумеется, что при выборе сечения стропил нужно учитывать суммарный вес всего настила и будущей снеговой нагрузки, которая рассчитывается по картам осадков (оттуда берется количество снега на квадрат площади) и площади крыши.

Расчет сечения стропил для односкатной кровли площадью 7 на 9 м (это образец, не более)

 Д
(м)
Ш
(м)
В
(м)
Площадь
(м2)
Кол-воВес
(кг)
Металлочерепица970,563347
Обрешетка (доска 25 мм)972563788
Утеплитель8720048960
Подшивка потолка вагонкой8612288
Снеговая нагрузка97631116993
Собственный вес балки70,0520035
Шаг между балками, кол-во балок, их вес0,25331155
Общая нагрузка на кровлю с коэфф. запаса прочности1,111583
Расчетная нагрузка на квадрат (м2) кровли184

Стропильная система

Совокупность деревянных элементов, поддерживающих форму крыши, называют стропильной системой. Она состоит из стропильных ферм, каждая из которых имеет форму равностороннего треугольника, основание его равно ширине бане, а катеты представляют собой стропила. Треугольник – наиболее стойкая геометрическая фигура, поэтому каркас крыши выдерживает значительные нагрузки. Для сооружения двухскатной крыши используют два типа каркасов:

  • Висячие, стропила которых верхушками упираются друг в друга, а нижними крепятся к мауэрлату. Единственной опорой для них являются внешние несущие стены. Стропильный каркас висячего типа испытывает два типа нагрузок: на распирание и на прогиб. Чтобы снизить распирающее действие, которое оказывают , используют различного рода затяжки. Чтобы ликвидировать прогиб монтируют подкосы. Этот вариант подходит для небольших построек, в которых нет внутренней несущей перегородки. Своими руками перекрыть баню большой площади таким образом достаточно сложно.

  • Наслонные, стропила которых помимо внешний несущих стен имеют опору в виде внутренних. В зависимости от планировки в бане может располагаться 1 или даже 2 капитальных стены, которые могут послужить поддержкой для стропильного каркаса. На них укладывают лежни и устанавливают стойки, подпирающие стропила под коньком или в серединной части ноги. Этот вариант подходит для сооружений большой площади.

Односкатная крыша для бани

С двускатным вариантом крыши все понятно, обсудим теперь особенности односкатной конструкции. Строительство крыши для бани односкатного типа — наиболее легкое решение.

Конструкция не сложная, а стропильная система и вовсе может быть собрана самостоятельно даже новичком. Для того, чтобы создать опоры такой крыши одна сторона постройки просто должна быть выше другой, поэтому и коньки для стропил не нужны.

Для того, чтобы баня с такой крышей была надежной и служила долго в любое время года, требуется выполнение нескольких условий постройки крыши:

Утепление крыши бани и стен в данной конструкции обязательно. Теплый чердак сделать при таком обустройстве невозможно. Так как мы говорим о круглогодичном использовании помещения, то утеплитель для потолка необходим.

На такой крыше вполне легко устанавливать устройство естественного нагревания воды. В летний период такое устройство заменит душ.

В общем, односкатная крыша подойдет идеально для тех, кому не важно наличие дополнительного пространства. Если же пространство нужно и больше, чем простой чердак, то конструируют мансардную крышу с ломаной системой.

Но если вы планируете изготовление мансарды, то обязательно продумать теплоизоляцию верхнего помещения. В противном случае летом там будет нестерпимая жара при использовании бани, а зимой жуткий холод. На фото такой крыши бани можно увидеть, как она устроена.

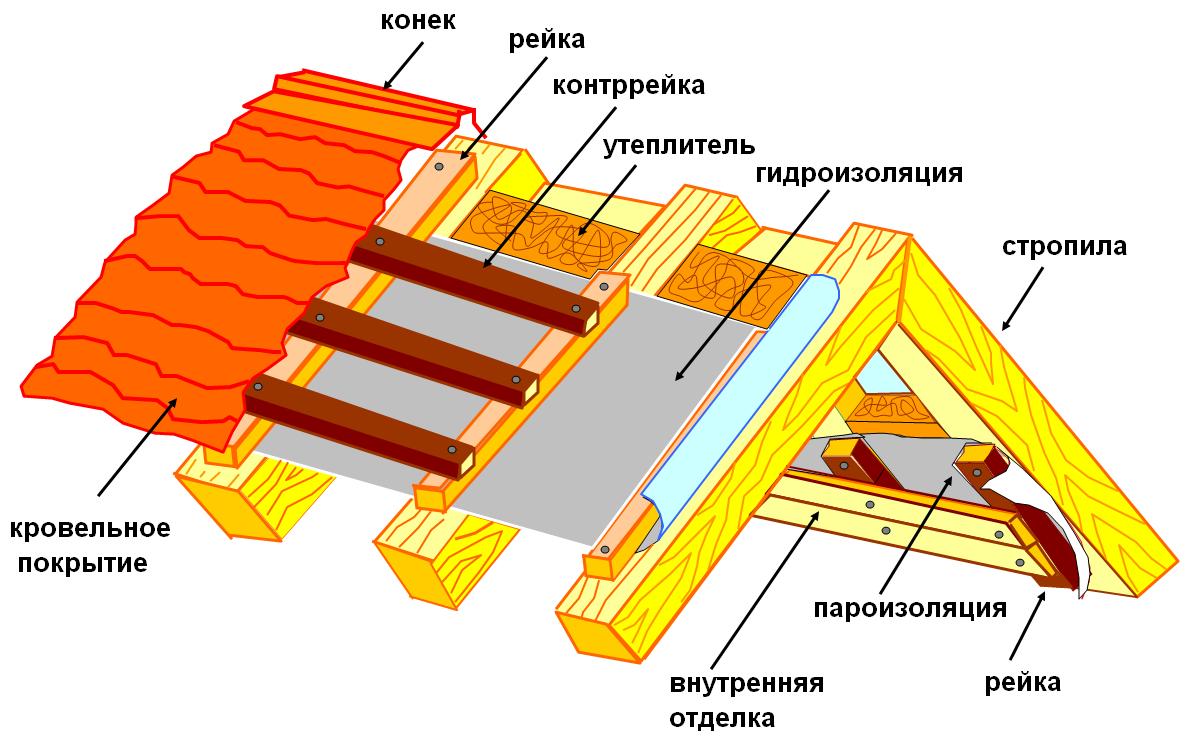

Монтаж утепления паро- и гидроизоляции

Перед возведением кровли многие владельцы задумываются над вопросами о том, как правильно утеплить крышу бани своими руками, и какие стройматериалы при этом лучше всего использовать. Для монтажа кровельного покрытия в качестве паро- и гидроизолирующего материала могут использоваться рубероид и мембранная пленка. Рубероид монтируется на стропила в 2 слоя, это обеспечивает высокую степень защиты несущих конструкций от воздействия негативных атмосферных факторов.

Если используется мембранная пленка, то она может выполнять функции как гидроизоляционного, так и теплоизоляционного материала, так как обладает низким показателем теплоотдачи.

Для качественного функционирования установленного материала пленку требуется уложить на стропильную конструкцию и зафиксировать строительным скотчем.

Новая полоса должна укладываться на предыдущую полосу с нахлестом. Пленку запрещено натягивать на стропильные конструкции. Натягивание пленки может способствовать возникновению  повреждений при деформировании  пиломатериала, из которого производится сборка стропильных конструкций. Деформация конструкций возможна при нагреве или остывании стропильной системы.

В процессе утепления крыши бани своими руками следует обратить внимание на некоторые важные нюансы процесса. https://www.youtube.com/embed/fOlIW8FXVP8

https://youtube.com/watch?v=fOlIW8FXVP8

Такими нюансами являются следующие:

  1. Утепление крыши строения рекомендуется осуществлять при помощи минваты. Этот материал является долговечным, негорючим и отлично удерживает тепло.
  2. При осуществлении утепления кровли не рекомендуется применять пенопласт. Этот стройматериал способен выделять вредные летучие химсоединения.
  3. Толщина используемого утеплителя должна составлять не меньше 100 мм.
  4. Поверх слоя утеплителя укладывается слой гидроизоляции.

Последним слоем, укладываемым на кровельный пирог, является отделочный материал. Выбор стройматериала для проведения отделки чердачного помещения зависит от финансового состояния домовладельца и его предпочтений.

После завершения укладки тепло-, паро- и гидроизоляции проводится монтаж непосредственно кровельного материала.

Для монтажа кровли можно использовать любой кровельный стройматериал. Выбор кровельного материала полностью зависит от финансового состояния владельца бани и наличия того или иного материала в свободной продаже.

Способы установки стропильных ног

Стропильная нога или попросту стропила – это составляющая стропильной фермы, опирающаяся на мауэрлат или на верхний венец стен, сооруженных из бруса или бревна. Работают ноги стропильной конструкции, как на сжатие, так и на изгиб. Для изготовления стропильной фермы можно приобрести сделанные в заводских условиях стропила или использовать:

  • бревна с диаметром равным 12ти см и более;
  • квадратный или прямоугольный в разрезе брус с площадью сечения 60 см² и более;
  • доски с минимальными размерами сторон в сечении 4 см и 15 см и больше.

Строить фермы проще будет из заводских элементов, из бруса или досок, соединяемых между собой саморезами, шурупами или простыми гвоздями с помощью накладок из пиломатериалов. Врубки в таких случаях делают только в опорных точках.

Стропила могут быть висячими или наслонными.

Висячие. Стропильные ноги данного типа упираются друг в дружку в высшей точке, через которую проходит линия конька, опираются только на расположенные по краям контура кровли опоры. Ферма с висячими ногами характеризуется образованием существенного горизонтального давления. Для того чтобы погасить распор сооружают затяжку — нижний пояс, по геометрическим понятиям представляющий собой основание равнобедренного треугольника. Для выполнения узлов висячих стропил можно использовать ригели, можно обойтись и без них. Если хозяин решает облегчить кровельную конструкцию и выполняет устройство крыши бани из пиломатериалов с минимальным сечением, то повысить прочность сооружения нужно с помощью прогонов.

Сечение стропильных ног определяет расчетная нагрузка, являющаяся суммой веса зимних осадков и кровли. При расчетах учитывается шаг установки стропил и запроектированный угол наклона скатов.

Схема и расчёт кровли исходя из площади бани

В качестве примера будет рассмотрена баня размерами 4х5 м. Сооружение строится в Московской области и изготавливается из бруса. Верхний ряд используется в качестве мауэрлата. Крыша будет двускатной висячей, без выкладки утеплительного материала. Угол наклона скатов — 30o, высота в коньке — 6 метров.

Перед сооружением стропил понадобится выполнить расчёт, при помощи которого определяется уклон и характеристики деталей крыши.

Типы нагрузок, действующих на кровлю

На кровельную систему оказывают влияние следующие нагрузки:

Постоянные — вес каркаса и покрытия кровли. Вес покрытия будет зависеть от выбранного кровельного материала.
Периодические — нагрузки от снега и ветра, а также вес строителей, выполняющих работы.
Непредвиденные — землетрясение, ураган и другие

Подобные нагрузки в большинстве регионов не берутся во внимание в связи с небольшой вероятностью их появления.

В процессе расчёта толщины и ширины стропил надо учесть сумму максимальных значений возможных нагрузок. Чтобы правильно выполнить расчёт, нужно разобраться в нагрузках, которые действуют на каждый узел по отдельности.

Размеры стропил подбираются исходя из характера и интенсивности нагрузок в каждом узле кровельной конструкции

Нижняя часть стропил крепится на мауэрлат. Узел будет воспринимать вертикальные нагрузки от снега и веса самой кровли. Пролёты под нагрузкой работают на изгиб.

В каждой точке кровли действуют свои нагрузки, которые рассчитываются по определённым формулам

Расчёт снеговой нагрузки

Нагрузка от снега на стропильную ногу рассчитывается по формуле S=Sg∙μ, где S — снеговая нагрузка, Sg — удельный вес снегового покрова в заданном регионе, μ — поправочный коэффициент, значение которого зависит от угла наклона кровли:

  • менее 25o — μ=1,0;
  • от 25 до 60o — μ=0,7;
  • более 60o — μ=0, т. е. снеговые нагрузки на таких крутых кровлях можно не учитывать.

Значение Sg берётся из специальной таблицы. Для Московской области Sg=180 кгс/м2. Поэтому для нашего примера значение снеговой нагрузки равно S=180∙0,7=126 кгс/м2.

Таблица: удельная снеговая нагрузка в зависимости от региона

№ региона12345678
Sg, кгс/м280120180230320400480560

Номер региона определяется по карте распределения снеговых нагрузок, которую выпускает Росгидромет.

Каждому региону нашей страны присваивается номер в зависимости от средней интенсивности снеговой нагрузки

Расчёт ветровой нагрузки

Расчёт нагрузки от ветра производится похожим образом: W=Wo∙k, где W — снеговая нагрузка, Wo — нормативный показатель, который определяется по таблице для каждого конкретного региона, k — поправочный коэффициент, значение которого зависит от типа местности и высоты здания. Для местностей типа городской застройки или лесного массива значения этого коэффициента следующие:

  • при высоте дома менее 5 метров — k=0,5;
  • от 5 до 10 метров — k=0,65;
  • более 20 метров — k=0,85.

Для Московской области Wo=23 кгс/м2. Значение ветровой нагрузки для рассматриваемой нами бани равно W=23∙0,65=14,95 кгс/м2.

Таблица: удельная ветровая нагрузка в зависимости от региона

№ региона1234567
Wo, кгс/м21723303848607385

Номер региона определяется по специальной карте, также составленной Гидрометцентром.

По параметрам ветровой нагрузки каждый регион также имеет свой номер

Для Москвы и области параметры крыши уже рассчитаны по приведённым выше формулам. Поэтому для выбора размеров стропил можно воспользоваться готовой таблицей.

Возведение двускатной крыши для бани

Строительство стропильной системы

В основе кровельной конструкции лежит стропильная система, представляющая комплекс деревянных элементов:

  • Мауэрлат – основание, создающее опору всей конструкции на стены здания;
  • Стропильные фермы – элементы в виде равнобедренных треугольников, катетами которых являются стропильные ноги. Именно форма треугольника, как наиболее устойчивая фигура, позволяет двускатной крыше выдерживать большие внешние нагрузки;
  • Обрешетка – система разреженного или сплошного характера, позволяющая крепить к стропилам кровельный материал.

Все деревянные элементы стропильной конструкции изготавливаются из высушенной древесины влажностью не более 20% без сучков и трещин. Перед монтажом древесина обрабатывается специальными средствами для предотвращения образования плесени, грибка и поражения дерева вредителями.

Построить стропильную конструкцию можно двумя способами:

  • Висячие. Подходят для строений небольших размеров. Стропила в данной системе имеют только две точки опоры: мауэрлат и коньковая балка. Данный вид позволяет избежать подпорок в центре, что позволяет максимально задействовать площадь чердака.
  • Наслонные. Применяются в зданиях большой площади. Стропила имеют дополнительные точки опоры в центре дома в виде несущих стен.

При расчете и выборе материала для стропильной системы учитывается общая нагрузка на нее, которая зависит от своего веса конструкции, снеговой нагрузки и т. д. Как правило, стропила изготавливаются из деревянного бруса сечения 50*100 мм.

Рассмотрим, как правильно сделать стропильную систему для двухскатной крыши:

  • Мауэрлат укладывается на изолированные слоем рубероида стены и крепится к ним анкерными болтами, шпильками или скруткой. В бане из бруса роль мауэрлата выполняют верхние венцы, скрепленные скобами;
  • Стропильные фермы скрепляются на вершине металлической накладкой. В первую очередь монтируются крайние фермы, а затем по уровню, заданному ими, выставляют остальные через промежуток, равный примерно 60 см. Крепление стропильных ног к мауэрлату возможно врубкой или металлическими элементами.

Обрешетка и изоляция кровли

Важным моментом при строительстве кровельной конструкции является ее паро- и гидроизоляция. Защитный материал расстилается поверх стропил внахлест до 10-15 см в местах стыков материала и фиксируется гвоздями или скобами

Важно создать вентиляционные зазоры между гидроизоляцией и кровлей. Для этого под системой обрешетки создается контробрешетка

Далее набивается обрешетка, шаг которой зависит от выбранного кровельного материала. Под мягкие кровли выполняется сплошная обрешетка из влагостойкой фанеры, под остальные материалы шаг системы может быть увеличен до 40-50 см в зависимости от уклона скатов.

При желании создания теплой крыши на баню применяется утеплитель, который закладывается со стороны чердака между стропилами и зашивается слоем пароизоляционного материала.

Монтаж кровельного материала и вывод трубы

Одним из финишных видов работ является монтаж кровельного материала на банную крышу. Вне зависимости от выбранной кровли порядок работ будет следующим:

  • Укладка первого ряда кровли вдоль карниза с соблюдением уровня и прочным креплением первого ряда материала;
  • Монтаж следующих рядов кровли от карниза вверх к коньку. Каждый следующий ряд укладывается внахлест с предыдущим от 10-15 см для избежания протечек кровли;
  • В последнюю очередь обустраивается конек крыши, варианты которого варьируются в зависимость от выбранного кровельного материала.

Важным моментом при строительстве крыши на бане является вопрос: как сделать дымоход? Вывести трубу в бане через крышу наиболее целесообразно в 30-50 см от конька с возвышением от 50 до 100 см над крышей. Прохождение трубы через кровельный пирог, материалы которого легко и быстро загораются, должно быть связано с обязательной изоляцией трубы. Для этого в построенной крыше делается специальный лаз, стенки которого не позволяют трубе контактировать с горючими элементами кровли.

Завершающими работами является монтаж водосточной системы, зашивка свесов кровли и облицовка фронтонов крыши.

Советы по отделке крыши

В конце выполняется обшивка крыши выбранным материалом. Если планируется использовать профнастил или металлочерепицу, то прежде всего понадобится установить начальный лист первого ряда, а за ним — начальный лист второго ряда. Далее листы крепятся по очереди. В одну сторону надо сделать продольный нахлёст. Материал фиксируется саморезами с термошайбами.

Саморезы не нужно затягивать слишком сильно

Не нужно сильно затягивать саморезы, так как листам покрытия нужно дать возможность свободно расширяться и сужаться при изменениях температуры. Конёк понадобится защитить полоской оцинкованного железа. Далее подшиваются свесы карниза и фронтона. Фронтоны обшиваются горизонтально или вертикально. Обязательно надо сделать напуск, закрывающий основание стропильной фермы.

Соблюдая правила, можно соорудить качественную крышу для бани самостоятельно. Не стоит забывать о том, что детали стропильной системы понадобится пропитать антисептическим средством. Желаем вам успеха в строительстве.
