Сливная яма для бани

Самодельные септики — варианты конструкций

Самым простым решением проблемы отвода сточных вод из бани является покупка готового септика промышленного изготовления. Однако в некоторых случаях рациональнее и практичнее изготовить самодельный септик для бани, который будет справляться с задачей очистки стоков не менее качественно и эффективно.

Рассмотрим несколько вариантов таких сооружений, начиная с самых простых и наименее затратных:

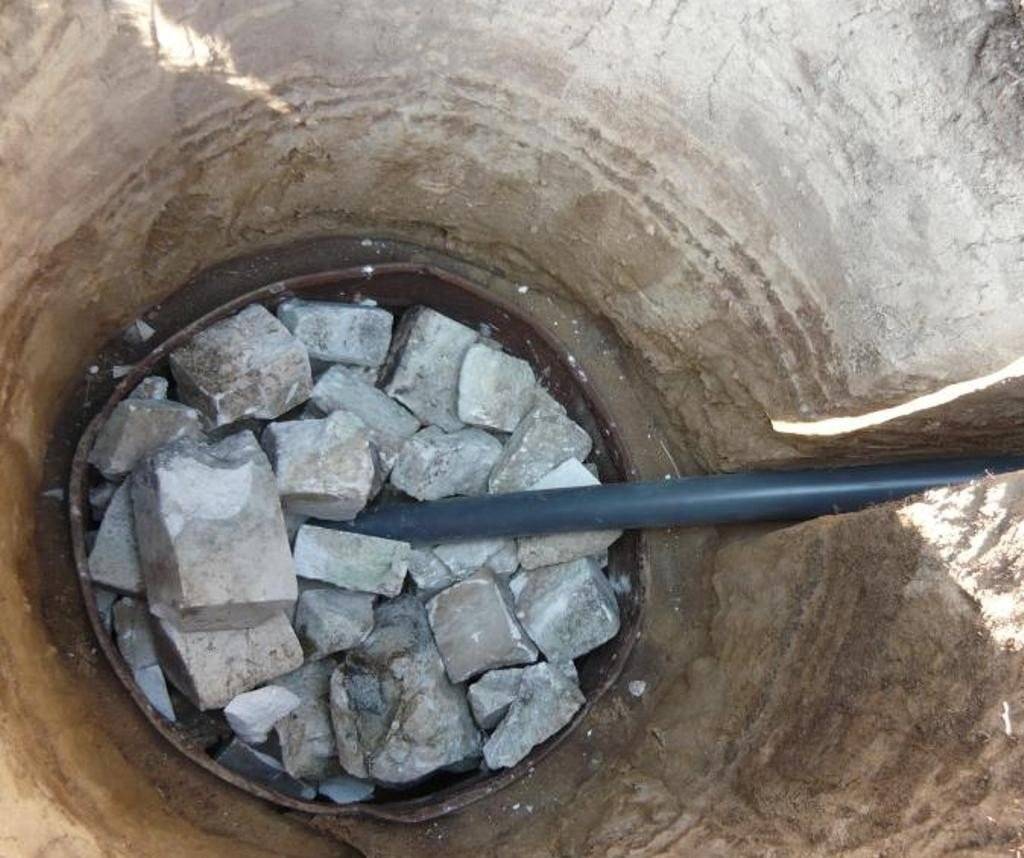

Фильтрующая выгребная яма

Особенности устройства:

— Выкапывается котлован, на дно которого слоем в 40-50 см засыпается засыпка, состоящая из смеси гравия, песка и гальки.

— Стены укрепляются при помощи кирпича или бутового камня.

Плюсы:

— Простота в изготовлении.

— Минимум затрат на сооружение и достаточно высокая эффективность очистки стоков из бани при ее периодическом использовании.

Минусы:

— Не подходит для бань, оснащенных туалетом.

— Требует частой очистки и периодической замены дренирующего слоя.

Септик из автомобильных покрышек

Котлован под септик

Особенности устройства:

— Покрышки проходят предварительную подготовку – у них срезаются бортики.

— Ямы для септика выкапываются на расстоянии 2-3 м от бани. Их диаметр должен соответствовать диаметру используемых покрышек с напуском в 15 см. Глубина – в зависимости от предполагаемого расхода воды (рекомендуемая глубина порядка 2-3 метра).

Статья по теме: Флизелиновые обои для детской

— Дно первого котлована герметизируется с помощью глины или бетона, а дно второго котлована засыпается смесью песка и гравия для фильтрации.

— В яму укладываются покрышки, в местах стыков скрепляемые при помощи скоб из проволоки или пластиковых хомутов.

— В покрышках вырезаются отверстия для подвода трубопровода со стоками и для организации перелива между двумя камерами септика.

— К первому резервуару подводится канализационная труба 110 мм диаметром, которая укладывается ниже уровня промерзания грунта.

В подготовленные в покрышках отверстия подводятся трубы

— Из первого резервуара во второй ведет переливная труба.

— Котлован засыпается грунтом и глиной.

— Сверху укладывается лист железа или толстая доска, закрывающиеся грунтом.

Плюсы:

— Септик для бани из покрышек требует минимум расходов на монтаж и доставку составляющих.

— Возможность изготовления септика оптимального объема, за счет использования покрышек подходящего диаметра.

— Удобство в эксплуатации.

Минусы:

— Недостаточная герметичность конструкции.

— Не очень высокое качество очистки стоков.

Септик из еврокубов

Особенности устройства:

— Еврокубы (пластиковые емкости квадратной формы с объемом порядка тысячи литров) подготавливаются для дальнейшего использования. Для этого в их горловине монтируются тройники, а также делаются отверстия для соединительных и отводящих труб.

Подготовленные еврокубы с тройниками и вентиляцией

— Резервуары устанавливаются в предварительно вырытый котлован, ширина которого со всех сторон должна быть на 15 см шире ширины используемых емкостей. Читайте подробнее об устройстве септика из еврокубов своими руками без откачки.

— До засыпки септика баки должны быть заполнены водой, а промежуток между ними – бетонным раствором для придания конструкции дополнительной крепости. Для утепления септика сверху его необходимо укрыть пенопластом и затем засыпать землей. Трубы вентиляции при этом должны оставаться на поверхности.

Статья по теме: Чем отделать стены? Способы отделки стен

— Производится установка дренажа из перфорированных труб диаметром 50 мм. Они укладываются в траншеи, засыпанные смесью песка и гравия.

Плюсы:

— Эффективность очистки.

— Долговечность и надежность.

Минусы:

— Относительная трудоемкость изготовления, связанная с бетонированием котлована.

Септик из бетонных колец

По своему устройству эта конструкция напоминает колодец небольшой глубины.

Монтаж септика из железобетонных колец

Особенности устройства:

— Готовятся котлованы для двух резервуаров септика.

— Делается расчет необходимого количества колец с учетом уровня грунтовых вод и объема стоков.

— Камера из первого кольца оборудуется днищем, во второй вместо дна засыпается слой щебня толщиной 200-300 мм.

— Производится монтаж трубопроводов и крышки с люком.

Такой септик для бани из бетонных колец может быть однокамерным без дна. Аналогичным образом будет функционировать септик, изготовленный из пластиковых бочек.

Как сделать сливную яму для бани

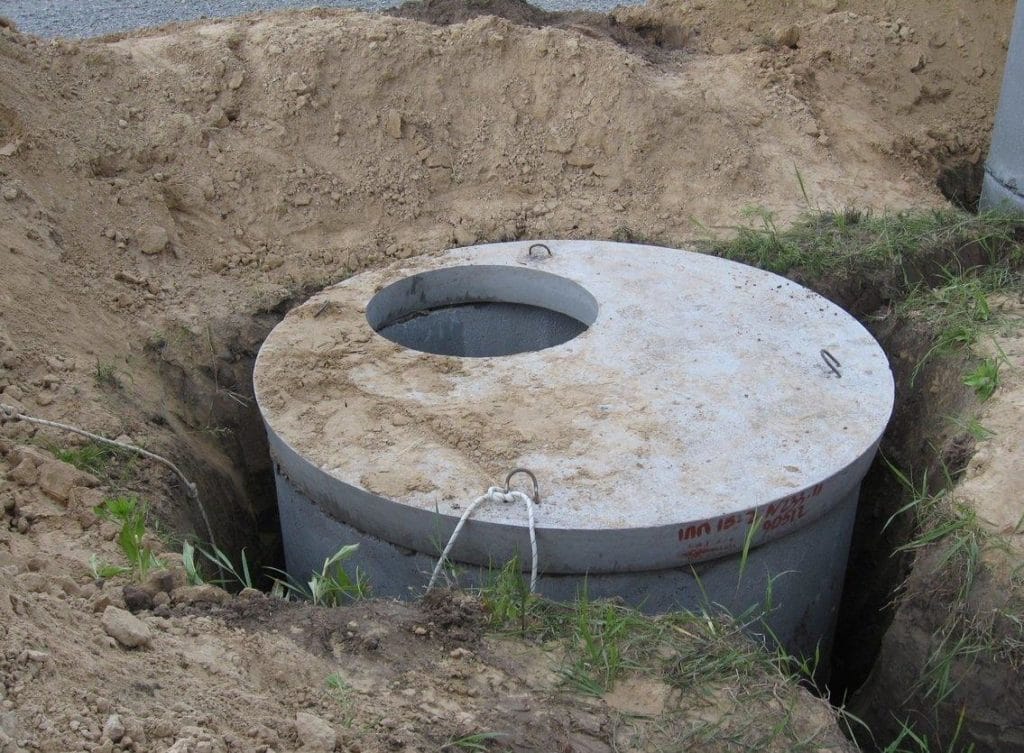

Сливная яма из бетонных колец

Простейшим вариантом сливной ямы, при условии наличия крепкого грунта, является котлован с дренажной подушкой на дне. Если грунт неустойчивый, стенки котлована укрепляются различными материалами: кирпичом, шифером, бетонными кольцами, металлическими или пластиковыми резервуарами. Яму небольшого объема можно сделать из покрышек. Для прокладывания коммуникаций используются металлические или пластиковые трубы.

Этапы строительства:

  1. Прокладка сливной трубы.

Трубу для слива следует устанавливать на этапе закладки фундамента бани. Ее располагают в нижней части фундамента с определенным уклоном в сторону сливной ямы. Правильный уклон составляет 2-3 см на один метр длины трубы. Если он соблюдается, ее утепление может не понадобиться.

  1. Устройство котлована

Одновременно с траншеей под трубу вырывается котлован под сливную яму для бани. Цилиндрическая яма для бани своими руками лучше распределяет нагрузку на грунт, поэтому такая форма котлована предпочтительнее, чем кубическая. На этом же этапе работ через траншею от бани прокладывается переливная труба.

  1. Укрепление стенок

Для укрепления стенок песчаной ямы можно использовать обычный шифер. Если было решено использовать кирпич, лучше выбирать керамический как более устойчивый к воде. Кладка совершается в полкирпича, а между торцами оставляют щели для эффекта дренажа. Кладку нужно вести до тех пор, пока до земли не останется 40 см.

После того, как котлован будет готов, на дно нужно засыпать дренажный слой. Для этого используется смесь щебня с песком или гравием. Толщина дренажного слоя должна составлять не менее 20 см. Котлован закрывают бетонной плитой или листом толстого металла.

Часто внутрь котлованов помещаются бочки – металлические или пластиковые. Второй вариант предпочтительнее, поскольку пластик не подвержен коррозии, а это напрямую влияет на длительность срока службы конструкции. К тому же, пластиковую бочку проще найти, а объем у нее может быть любой.

Варианты устройства сливной ямы для бани

Сливная яма из металлической бочки

Конструкция такой сливной ямы подобна строению дренирующего колодца. В качестве сосуда для слива можно использовать металлическую бочку емкостью 200 литров. Процесс создания конструкции довольно прост:

  1. На боковой поверхности емкости прорезаются дренажные отверстия с помощью «болгарки». Отверстия располагают в шахматном порядке, используя шаг 15-20 см.

Устройство дренажных отверстий

  1. В дно бочки устанавливается патрубок, подсоединяемый муфтой к канализационной трубе. В месте стыка проводится тщательная герметизация силиконовым герметиком. Герметизация должна быть как наружной, так и внутренней.
  2. Всю поверхность бочки оборачивают геотекстилем – нетканым материалом, состоящим из полиэфирных волокон и обладающим защитными свойствами. Он будет дренировать стоки, не пропуская внутрь сливной бочки крупные элементы.
  3. Прочное закрепление геотекстиля на бочке осуществляется посредством бечевки или липкой ленты. Им оборачивается бока и днище емкости с тем расчетом, чтобы остался проем для патрубка. Верх бочки накрывается отдельным отрезком геотекстиля, который плотно фиксируется.

Далее переходят непосредственно к ее монтажу:

  1. Выкапывание сливной ямы производится в непосредственной близости от мест, где будет происходить слив воды (душ, умывальник, биде и т. д.). Ее глубина и ширина должна быть немного больше размеров бочки.
  2. Дно котлована покрывается слоем щебня или гравия толщиной 20-30 см. На образовавшуюся подушку устанавливается бочка таким образом, чтобы патрубок оказался вверху.

Установка бочки в котловане

  1. Пустоты в яме заполняются гравием.
  2. К патрубку подводится канализационная труба.

Выгребная яма из бочки готова!

Двухкамерный септик из полиэтиленовых бочек

Полиэтиленовые бочки также можно использовать как баки для выгребных ям. Конструкция двухкамерного септика представляет собой систему из двух бочек:

  • первая приемная, служащая для отстаивания твердых частиц из стоков;
  • вторая дополнительно профильтрует воду, отстоявшуюся в первой бочке.

Вода поступает из первой бочки во вторую через специально оборудованный зазор между почвой и бочками, заполненный смесью гравия и песка. Этот зазор является биологическим фильтром, проходя через который очищенная вода попадает в грунт. Верхняя часть септика закрывается крышкой, трижды пропитанной биозащитным составом.

Разность высот двух баков

Двухкамерный септик предполагает проведение в фундаменте бани канализационных труб из парного отделения и душевой, объединенных тройником с коллектором, который, в свою очередь, подводится к септику. В предбаннике устанавливается люк для доступа к трубам с целью ремонта и осмотра. Если все перечисленные условия выполнены, канализация будет работать безупречно и исправно.

Совет от профессионала:

Преимуществом использования полимерных бочек при строительстве двухкамерного септика является их стойкость к гниению, разрушению коррозией и грибком. Поэтому, применяя их, Вы обеспечиваете длительное время службы очистного сооружения без замены и ремонта.

Поля подземной фильтрации

Для слива сточной воды из бани могут быть использованы поля подземной фильтрации. С их помощью стоки очищаются и распределяются в толще почвы через систему оросительных трубопроводов по всей площади дачного участка. Конструкция состоит из септика-отстойника, снабженного дозирующим устройством, водоотводящей трубы и распределительного колодца.

Вода через трубу попадает в сеть оросительных каналов – в закопанные в грунт дренажные трубы. Глубина прокладывания труб – от 0,8 до 1,5 метров, но они не должна расположены на расстоянии менее 1 метра от уровня грунтовых вод. К недостаткам полей подземной фильтрации относятся сложность и трудоемкость монтажа, а также высокая стоимость.

Поле подземной фильтрации

Теперь, ознакомившись с тремя вариантами организации канализационного отвода стоков из бани, вы можете остановить свой выбор на наиболее подходящем в вашей конкретной ситуации, исходя из материальных возможностях, а также частоты использования помещения.

Основные типы сливных ям

  • 1 Основные типы сливных ям
  • 2 Материалы для обустройства сливной ямы для бани
    • 2.1 Сливная яма из бочек
    • 2.2 Кирпичная сливная яма
    • 2.3 Сливная дренажная яма из бетонных колец
    • 2.4 Яма из старых автомобильных покрышек
  • 3 Как самостоятельно оборудовать сливную яму для бани
    • 3.1 Обследование грунта на месте планируемой сливной ямы
    • 3.2 Некоторые рекомендации по обустройству сливной ямы
    • 3.3 Обустройство сливной дренажной ямы – пошагово
      • 3.3.1 Обычная дренажная яма
      • 3.3.2 Яма по принципу двухкамерного септика с выводом на фильтрационное поле
      • 3.3.3 Видео: Как самому, с минимальными затратами, сделать слив для бани.

Обустройство любой сливной ямы – это довольно трудоемкий процесс, так как котлован придется, скорее всего, выкапывать вручную. Вместе с тем, такое гидротехническое сооружение не отличается большой сложности конструкции, поэтому его сможет соорудить и оборудовать любой собственник участка самостоятельно, даже не привлекая помощников, конечно же, если будет достаточно сил для землеройных работ.

Сливные ямы можно разделить на три основных типа – это герметичная емкость, яма, обладающая дренажной способностью, и септик, состоящий из нескольких камер.

Для начала разберемся, что из себя в принципе представляет каждая из разновидностей.

Герметичная сливная яма чаще всего обустраивается на участках строительства с неглубоко залегающими грунтовыми водоносными слоями. Ее чаще называют выгребной, то есть требующей периодического опорожнения от собравшихся объемов грязной воды.

Для ее постройки выкапывается котлован, в который устанавливается емкость, обладающая достаточно большим объемом. В ней и будут собираются сточные воды. По мере заполнения емкости до определённой критической отметки, отходы откачиваются ассенизационной машиной.

При наличии полностью изолированной от внешней среды выгребной ямы придется очень часто пользоваться услугами ассенизационной техники

Этот вариант – экологически чистый, так как в грунт и грунтовые воды не попадает вообще никаких загрязнений и химических моющих растворов, которые способны негативно сказываться на состоянии плодородной почвы на участке, а также оказывать негативное воздействие на высоко расположенные грунтовые водоносные слои. Однако, подобный вариант не отличается удобством и экономичностью, так как придётся постоянно отслеживать уровень заполнения емкости и достаточно часто вызывать специализированный автотранспорт, а такие услуги стоят недешево.

В дренажной сливной яме не создается герметично закрытого дна. В качестве него используется насыпной слой из фильтрующего строительного материала — чаще всего для этой цели выбирается щебенка или гравий.

Дно дренажной ямы засыпается слоем фильтрующего материала – щебенки или гравия

Кроме того, нередко и в стенках дренажной ямы на определенной высоте также проделываются отверстия, через которые вода будет впитываться в грунт. Подобный вариант отлично подходит для бани и является, пожалуй, самым простым в постройке, правда, если это позволяют особенности грунта на участке.

Септик – это целая система, состоящая из двух или более камер, имеющих различное предназначение.

В любом из вариантов первая камера имеет чаще всего имеет герметичное исполнение и служит для сбора, первичной фильтрации и очистки отходов – твердые составляющие оседают на дно, а жидкие осветляются, проходят цикл биологической очистки за счет действия аэробных микроорганизмов. Эта емкость связана со второй камерой специальной переливной трубой – осветленные жидкие отходы перетекает в следующий отсек, который уже организован по принципу дренажного колодца.  Вода проходят через дренаж, доочищается и впитывается в грунт.

Примерная схема устройства простейшего септика

Если планируется септик из трех емкостей, то дренажной делают третью камеру. Вторая же служит для окончательного оседания взвесей, более глубокой очистки воды за сет действия анаэробных микроорганизмов. И уже отсюда идет перелив очищенной жидкости в дренажный колодец.

Септик чаще всего обустраивается в том случае, когда в него предполагается сбор всего немалого объема жидких отходов как из жилого дома, так и из бани.

Что важно знать о конструкции и правилах оборудования септика?

Септик представляет собой уже довольно сложное инженерное сооружение, создание которого должно подчинятся определённым правилам. Нередко хозяева домов предпочитают установку готовой системы заводского производства

Каковы правила обустройства такого очистного сооружения, и на что обращать особое внимание при выборе септика – читайте в специальной публикации нашего портала

Яма из старых покрышек

Сливная яма из покрышек вид сверху

Как правило, в стоках не содержится твердых отходов, это значит, что варианты обустройства могут быть очень простыми. Специальные материалы могут вовсе не потребоваться. Сгодятся и подручные средства. БУ автомобильные покрышки прекрасно для этого подойдут. Чем больше диаметр покрышек, тем лучше. Боковины старых покрышек нужно срезать с помощью болгарки или электролобзика. Итак, подготовленные шины кладутся друг на друга в яму. Нижняя часть ямы также засыпается щебнем. В лежащей сверху шине нужно проделать отверстие под трубу для слива и приспособить ее. После этого на баллоны нужно положить металлический лист и засыпать его землей по уровню.

Схема создания сливной ямы из покрышек

Общие правила обустройства канализации

В зависимости от уровня обустройства сауны водоснабжением и канализацией, из нее вытекают стоки с разным уровнем токсичности. Из душа в бане и стиральных машин выходят воды, насыщенные стиральным порошком и мыльной пеной с незначительными вкраплениями органики. Для того чтобы нейтрализовать их влияние, достаточно простейшего отстойника, оснащенного фильтром из песка. Септик для бани с туалетом должен быть оборудован более основательно.

Для этого потребуется построить септик, состоящий из нескольких сообщающихся отстойников. При этом следует учитывать объем сточных вод, выходящих из бани, и тип грунта на участке. Под типом грунта подразумевается его способность к впитыванию отфильтрованной жидкости. Если в составе почвы преобладает глина, то следует продумать вопрос об отводе сточных вод в специально построенный водоем закрытого типа.

Как правило, для сохранения участка в чистоте, делаются септики, состоящие из 2-3 резервуаров различной емкости. Их объем выбирается исходя из предварительно проведенных расчетов максимального количества стоков с запасом на 25-30 %.

Первый резервуар используется в качестве фильтра грубой очистки. В нем задерживаются все крупные фрагменты стоков. Для их задержки используется щебень средней и мелкой фракции. Содержимое меняется по мере необходимости. В зависимости от интенсивности использования бани, септик для бани без откачки чистится один раз в 1-3 года.

Во втором резервуаре осуществляется отстаивание загрязненной жидкости. В осадок выпадают все взвешенные вещества. За несколько дней вода становится почти чистой. Она переливается в третий бак.

В дренажную емкость засыпается толстый слой мелкого щебня и песка. Вода проходит через этот фильтр и становится практически чистой. Впитываясь в почву, она ее увлажняет, но, не отравляет.

Такая система может успешно работать годами, не нуждаясь в сложном обслуживании и чистке. Учитывая незначительный объем стоков из бани, в закапывании больших баков в землю нет необходимости. Тем более, установка промышленного септика будет экономически неоправданна, особенно для оснащения бань, которые используются только в теплое время года или периодически.

Варианты обустройства гидрозатвора

Распространение зловонного запаха там, где есть канализация – не редкое явление. Избавиться от него помогает установка гидрозатвора. Конструкция представляет собой импровизированную водную пробку, которая всегда находится в полости трубы, даже в те периоды, когда баней временно не пользуются.

Основное предназначение устройства – разделять две смежные газовые среды, отсекая поступающие из септика неприятные запахи.

Самый простой вариант гидрозатвора – подключение к трубопроводу U-образного сифона, который сооружают из трех фасонных элементов в виде отводов

Простая в исполнении конструкция имеет один недостаток – при редкой эксплуатации системы жидкость со временем испаряется.

Для таких редко используемых систем лучше устанавливать «сухой» гидрозатвор.

«Сухой» гидрозатвор являет собой сложную конструкцию, оборудованную эластичной мембраной и пружинным механизмом, который перекрывает выход из трубы

Такое исполнение удобно тем, что при поступлении жидкости в систему под действием создаваемого давления клапан опускается, открывая путь потоку, а после его прохождения – возвращается в исходное положение.

За неимением возможности приобрести готовое изделие, подобную конструкцию вы можете соорудить собственными силами.

Основой для изготовления самодельного «сухого» гидрозатвора выступила пластиковая труба D50 мм, которую оборудовали переходником 50/110 мм

Для изготовления гидрозатвора широкий край переходника срезают под углом в 30°. Из плотной резины вырезают круг D 110 мм и фиксируют к месту среза. Готовую конструкцию размещают на выходе трубы из септика.

Проектирование снаружи

При расчётах используются размеры парной, частота применения в будущем, тип грунта. Каждая из конструкций водоприёмника имеет свои нюансы по установке. Дренажный колодец используется чаще всего из-за элементарного устройства в целях личной эксплуатации в дачных условиях. Резервуара для очистки сточных вод хватает для посещения бани группой до 6 человек.

Профессиональная команда проектировщиков поможет определить оптимальный размер колодца в условиях конкретного участка. Не придётся переплачивать за лишний материал и квадратные метры работы обустройщиков.

Конструкции в которых используется септик продаются уже в готовом виде. Объем резервуара варьируется в зависимости от количества возможных посетителей бани. Для большой семьи из 6-7 человек средняя пропускная способность резервуара должна составлять не менее 1,5 м3 в день.

Как прокладываются трубы для слива в бане:

Как выбрать подходящий материал

Современные трубы для организации водоотводной системы делают из высокопрочного пластика. Его срок эксплуатации 50 лет. Применяют трубы из:

  • полипропилена;
  • полиэтилена низкого давления;
  • поливинилхлорида;
  • хлорированного поливинилхлорида.

Они не боятся воды, не ржавеют и не гниют. Легко собираются в систему, крепятся друг к другу просто и без особых усилий. Бывают разных размеров, среди которых обязательно найдётся необходимый в конкретных условиях.

И хотя трубы из чугуна прочнее и надёжнее, их в создании слива под баню практически не используют. Их тяжело перевозить и устанавливать, монтаж требует наличия специального оборудования, дополнительных инструментов и специалистов. В итоге получается затратное мероприятие, которого можно избежать.

Не рекомендуются к использованию асбестоцементные трубы. Внутри у них неровная поверхность, которая цепляет мусор. Особенно это опасно, если водоотводная система больше 10 метров.

Диаметр труб для парной со средней степенью эксплуатации – 11 см, для небольших бань достаточно 7 см.

Моечная комната в банеИсточник 2gis.com

Коротко о главном

Система слива сточных вод для бани организуется до начала основного строительства.

Существует 3 способа как сделать полы в бане со сливом: проливной, протекающий и сплошной. Чаще используются 2 последних покрытия.

Выбирают систему водоотведения для конкретного участка, руководствуясь пожеланиями к эксплуатации парной.

Есть 4 основных способа как организовать систему слива воды в бане: приямок, дренажный и сливной колодцы, грунтовая фильтрация. Все способы подходят под разные требования к эксплуатации бани.

Что рекомендуют специалисты

Говоря о том, как правильно сделать слив в бане, эксперты высказывают несколько советов:

Колодец следует углубить до уровня промерзания грунта. Внутрь готовой ямы насыпается слой дренажного керамзита, немного выше точки промерзания. Остальное пространство засыпается землей и утрамбовывается;

Роем сливной колодец

Если вода впитывается почвой с трудом, целесообразно заняться рытьем приямка ─ дополнительной небольшой ямы, из которой скопившаяся вода, через сливной отвод выводится за пределы участка. Труба вкапывается выше дна приямка.

Использование приямка

Полы в бане

Говоря о том, как сделать слив под баней, следует учесть способ укладки напольных покрытий. Они могут укладываться прямо на лаги (с 5 мм зазором). При необходимости, их можно снять и высушить. Иногда, полы монтируются капитально, под некоторым градусом.

Сооружается вентиляционный стояк ─ металлическое или асбестовое устройство. Верхний торец снабжается специальным колпаком. Дренажная система нуждается в периодической очистке (так же, как и стояки).

Дренажная система

Процедура состоит из нескольких этапов. Вначале осуществляется предварительная механическая чистка (отделяются осадки и известь). Затем проходит фильтрационно-биологическое очищение.

На втором этапе фильтрация происходит в колодцах, ямах, либо в самом грунте.
