Деревянный пол с утеплением в каркасной бане на сваях

Здесь был использован тот же принцип с подпольным пространство из металлических листов и желобом для слива, но конструкция всех деталей кардинально отличается. Было принято решения установить жестяной желоб в центре, для чего потребовалось снять поперечные балки пола и установить продольные направляющие для сливного желоба.

Prev 1of1 Next

Prev 1of1 Next

Следующим шагом были изготовлены поперечины со скосом в одном направлении. Таким образом, после их установки уровень балок у стен был выше уровня балок в центре и наклон будущего стока для воды составил 3 см на 1 метр.

Prev 1of1 Next

Prev 1of1 Next

Prev 1of1 Next

Затем последовали жестяные работы и был сделан и установлен центральный сливной желоб. Под ним в специально предусмотренное для этого пространство укладывался пенопласт для утепления.

Prev 1of1 Next

Prev 1of1 Next

Prev 1of1 Next

Prev 1of1 Next

Монтаж сливного отверстия и трубы для стока воды под ним.

Prev 1of1 Next

Prev 1of1 Next

Prev 1of1 Next

Снизу пол подшит фанерой с заделкой швов монтажной пеной, а на неё уложены плиты пенопласта.

Prev 1of1 Next

Prev 1of1 Next

Затем поверх скошенных половинок балок, идущих к центральному желобу, установлены остатки от их производства — цельные поперечные бруски через всё помещение для будущего чистового пола.

Prev 1of1 Next

Prev 1of1 Next

Последний этап — установка сливных поверхностей из оцинкованной жести по скошенным направляющим, идущих к центральному желобу. Щели в местах стыков заделываются силиконовым герметиком.

Prev 1of1 Next

Поверх поперечных направляющих подполья выполняется монтаж досок чистового пола.

Конкретно данная технология использована для обустройства моечного помещения, поэтому эксплуатация пола не рассчитана на высокие температуры в парилке. Используя такой метод организации подпольного пространства для парилки, убедитесь, что пенопласт и герметик будут достаточно термостойкими.

Каким должен быть пол в бане

Пол в бане подвергается серьезным нагрузкам, а именно воздействию воды, горячего пара и температурных перепадов. Поэтому пол в бане должен быть не только прочным, но и функциональным – с эффективной системой водоотведения. От ее качества зависит долговечность эксплуатации бани и правильный микроклимат внутри.

Независимо от выбранного способа обустройства системы слива и водоотведения в бане, полы должны отвечать следующим требованиям:

  1. Пол должен быть прочным и надежным;
  2. Материал при увлажнении не должен скользить, а под воздействием высоких температур – перегреваться.
  3. При эксплуатации бани в холодное время года, поверхность пола должна быть теплой.
  4. Материал пола должен быть влагостойким и неприхотливым в уходе.
  5. Вода с поверхности должна удаляться максимально быстро.

Практичный вариант устройства пола в бане – керамическая плитка

Деревянный пол

Деревянные полы в бане могут быть протекающими или не протекающими. Полы не протекающей конструкции устанавливаются на бетонную стяжку, имеющую уклон в сторону слива воды. Такие полы долго просушиваются, поэтому быстро поддаются гниению.

Пластина в приямке выполняет роль водяного затвора

Гораздо проще в эксплуатации и устройстве пол протекающий. Чтобы сделать слив воды в бане под дерево, в данном случае настил из досок не прибивают к лагам. Его просто кладут, оставляя между досками настила зазор 5 мм. Вода уходит с поверхности пола через эти зазоры, которые выступают также своего рода вентилятором. Данные настилы можно в любой момент их снять и просушить.

В случае протекающего пола необходима организация герметичного приямка под баней. из которого затем посредством трубы будет производиться отвод воды, например, в сливную яму. Также, в приямке будет нужно сделать гидрозатвор, чтобы избежать попадания неприятных запахов в помещение.

Полы из бетона

Конструкция пола из бетона предполагает наличие таких слоев:

  • утрамбованный слой щебня;
  • песчано-цементный раствор;
  • слой пароизоляционного материала;
  • утепляющая прослойка из пенополистирола;
  • целлофановая пленка для гидроизоляции;
  • еще один слой пескоцемента;
  • сетка из арматуры, покрытая бетонной стяжкой.

Устройство слива в бане

В разных помещениях бани принято делать различные по конструкции и принципу работы сливные устройства. Существует три варианта построения слива в помещении бани:

  • Фальшполы с проливными половицами. Часто используется в парилке, где должен быть теплый деревянный пол, обеспечивающий комфортное пребывание в условиях высокой температуры. Тогда как в моечном отделении традиционно используется плитка с уклоном и душевым трапом;
  • Непротекающие полы. Вся жидкость, грязная вода остается на полу и смывается с поверхности через стандартный слив с сильфоном в септик или сборную емкость;
  • Комбинированный вариант, используется только в небольших банях или в полноценных моечных отделениях бань. В современных проектах бани применяется ограниченно, как не соответствующий санитарным нормам.

Выбор конкретной схемы зависит от устройства фундамента, способа утепления и обустройства водяного затвора. Для небольших парилок и моечных отделений бани используется система двойных полов, это удобно, особенно, когда постройка установлена на свайном фундаменте. Если планируется строить коробку бани в виде пристройки к дому, то наиболее подходящим вариантом будет непротекающий пол со сливом чрез трап. Это упростит подключение канализации бани к общей системе удаления сточных вод здания.

Протекающие полы

Подобные варианты устройства слива в бане с деревянным полом еще назывались проливными. Суть конструкции заключалась в том, что верхняя часть пола представляла собой доски, уложенные с зазором до 10 мм, поэтому большая часть воды просто протекает через щели и собирается на нижнем ярусе или впитывается в грунт. При этом сами половицы, как правило, изготавливали с небольшим скруглением поверхности, что обеспечивало нормальный сток воды и сброс ее на нижний уровень в подпол. Один из вариантов слива воды в бане с деревянными полами представлен на схеме ниже.

Зазор между половицами помогает сушить пол

К преимуществам подобного устройства системы подбора и слива воды можно отнести:

  • Простую уборку помещения;
  • Отсутствие луж и остатков воды на поверхности на деревянных половицах;
  • Долговечность лагов, утеплителя и деревянных деталей пола и системы слива.

Важно! Несмотря на то, что нижний ярус, на котором происходило накопление влаги и грязи, фактически остается закрытым чистовыми деревянными полами, вся система слива воды из бани хорошо приспособлена для вентиляции и просушки подпола.

Как правило, на нижний ярус выходят вентиляционные каналы от печи, расположенной либо в парилке, либо в предбаннике. По завершению банных процедур каналы открывались, раскупоривались вентиляционные окна в самой парилке или в моечном отделении, и теплый воздух от печи достаточно быстро высушивал и удалял следы воды, если она не была удалена через систему слива.

Непротекающий пол

Понятно, что изготовление проливных или палубных полов требует достаточно серьезных затрат, связанных с изготовлением двух уровней сбора воды, установкой сливной системы и подключением канализационной трубы, ведущей в приямок или в емкость септика.

Гораздо проще в процессе строительства сделать в бане классические бетонные полы с небольшим уклоном в сторону слива. Бетонная стяжка обязательно утепляется пенопластом или экструдированным пенополистиролом. Для обеспечения стока воды через систему используется классический вариант с коленом и гофровой трубой, либо можно установить более современный душевой трап.

Схема для слива с теплым полом для бани — пристройки к дому

При этом пол бани не обязательно покрывать плиткой, поверхность вполне реально можно облицевать деревянными половицами. Такое решение чаще всего используются для парилок. Количество воды, сбрасываемое через систему слива, относительно невелико, поэтому можно обойтись небольшим сливным патрубком, установленным в углу помещения.

Комбинированная схема слива воды для бани

Данный вариант организации слива воды традиционно используется для больших помещений бани с утепленным основанием и бетонным ленточным фундаментом.

Суть устройства системы слива заключается в том, что вода собирается в центре помещения в специальный желоб или приямок. Канал накрывается защитной решеткой, а сливные поверхности обычно закладываются решетчатыми настилами.

Водосборный канал или желоб обычно имеет дополнительный уклон, по которому вода стекает непосредственно в грунт либо в септик, размещенный в подполе бани. Конструкция достаточно простая, поэтому зачастую ее используют для дачных вариантов парилок и бань, построенных своими руками.

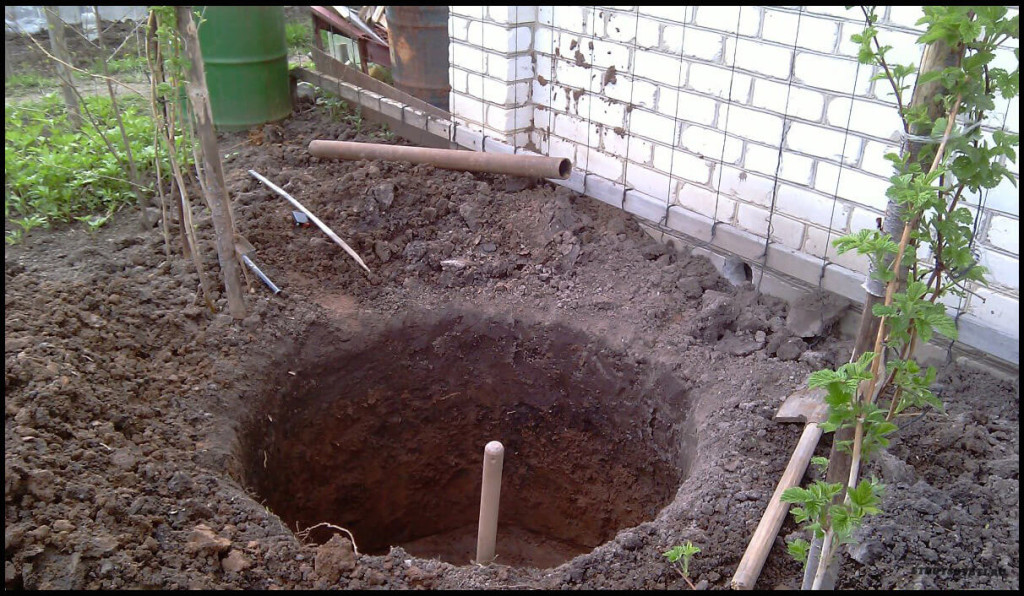

Сливная яма для бани своими руками

Сточная яма хороша тогда, когда грунтовые воды находятся на большой глубине. Это необходимо учитывать при строительстве, в ином случае она будет заполнена и сточные туда не поместятся. Вот несколько советов, как правильно сделать слив в бане.

  • Прежде, чем рыть яму, необходимо определить ее размер. В случае если она рассчитана на три-четыре человека, то расход жидкости приблизительно составляет шестьдесят литров, а значит и яма вмещать в себя должна немногим больше.
  • Для сточной воды из бани самая наилучшая форма ямы – цилиндрическая.
  • После этого надо выбрать место. Слив для бани своими руками устраивать надо на расстоянии двух метров от постройки. Если она будет расположена ближе, то фундамент может намокать и по истечении времени просесть.
  • Расход материалов зависит от почвы. Укреплять края будет не обязательно в том случае, если земля не осыпается, а достаточно заполнить специальным фильтровальным материалом. Дно ямы засыпают щебнем или колотым кирпичом только в случае, когда грунт хорошо поглощает влагу.
  • Края требуют укрепления только тогда, если земля сыпется. Укрепить можно колотым кирпичом, камнем, шифером, оставляя зазоры. Использовать можно как старые, так и новые бочки, в которых надо удалить дно и вырезать дыры для стока.
  • Корпус ямы делается из кирпича. При этом выкладывается до уровня не больше сорока сантиметров ниже поверхности. Когда стены укреплены, засыпается щебень, керамзит, колотый кирпич. Все засыпается песком. Сливные трубы проводятся под наклоном десяти миллиметров на метр трубопровода.

Характеристики для выбора метода слива

Решая, каким способом будет происходить вывод сточных вод, нужно опираться на такие параметры:

  • Частота и интенсивность эксплуатирования банного помещения. От показателя зависит глубина сооружения для слива, а так же способы её обустройства.
  • Близость к плодородной, используемой почве. Если участок небольшой и рядом с баней находится огород, то только сливной ямой не обойтись. Для отвода понадобиться оборудовать септик для очистки воды.
  • Как глубоко проходят грунтовые воды. От этой характеристики зависит глубина траншеи под выводящую трубу.

Определившись с первичными параметрами, можно приступать к монтажу системы отвода воды. Она делится на два этапа: слив в нутрии бани, включающий себя определенную конструкцию пола и установка патрубка для вывода жидкости за пределы парилки.

Базовая схема монтажа отвода воды из бани
