Щитовая баня своими руками

Где строить баню

Еще один важный момент касается места, на котором будет стоять впоследствии банька. Оно традиционно подбирается в соответствии с удобством использования и гармоничным расположением зданий на участке. Но нельзя забывать и о такой «банальной» вещи, как коммуникации.

Планируя каркасно-щитовое строительство бани, продумывайте наперед, как и откуда вы будете вести к ней водопроводные трубы и как будет оборудован слив израсходованной воды

Немаловажное место занимает и электрика. Опытные строители рекомендуют возводить конструкцию бани неподалеку от дома, тогда и с коммуникациями проблем не будет

СТРОИТЕЛЬСТВО СТЕН

Приступайте к возведению стен.

Первый шаг. Заложите опорный брус по периметру будущей бани и под местами размещения стен. Для соединения опорных брусков используйте деревянные нагели. Предварительно под нагели подготавливаются отверстия диаметром немного меньше диаметра крепежных элементов, чтобы нагели входили в отверстия с некоторым натяжением.

Основание выкладывайте из двух горизонтальных рядов бруса. В брусе верхнего ряда подготовьте пропилы для крепления вертикальных стоек. Глубина пропила – в половину бруса. Ширину подбирайте в соответствии с шириной вертикальных стоек.

Второй шаг. Вставьте в подготовленные отверстия вертикальные стойки и закрепите их с помощью распорок. Стойки устанавливайте по углам и по периметру будущих стен со средним шагом в 1 м. Конкретный шаг обычно приходится подбирать индивидуально в соответствии с параметрами будущей бани и непосредственно бруса.

Установите все запланированные стойки.

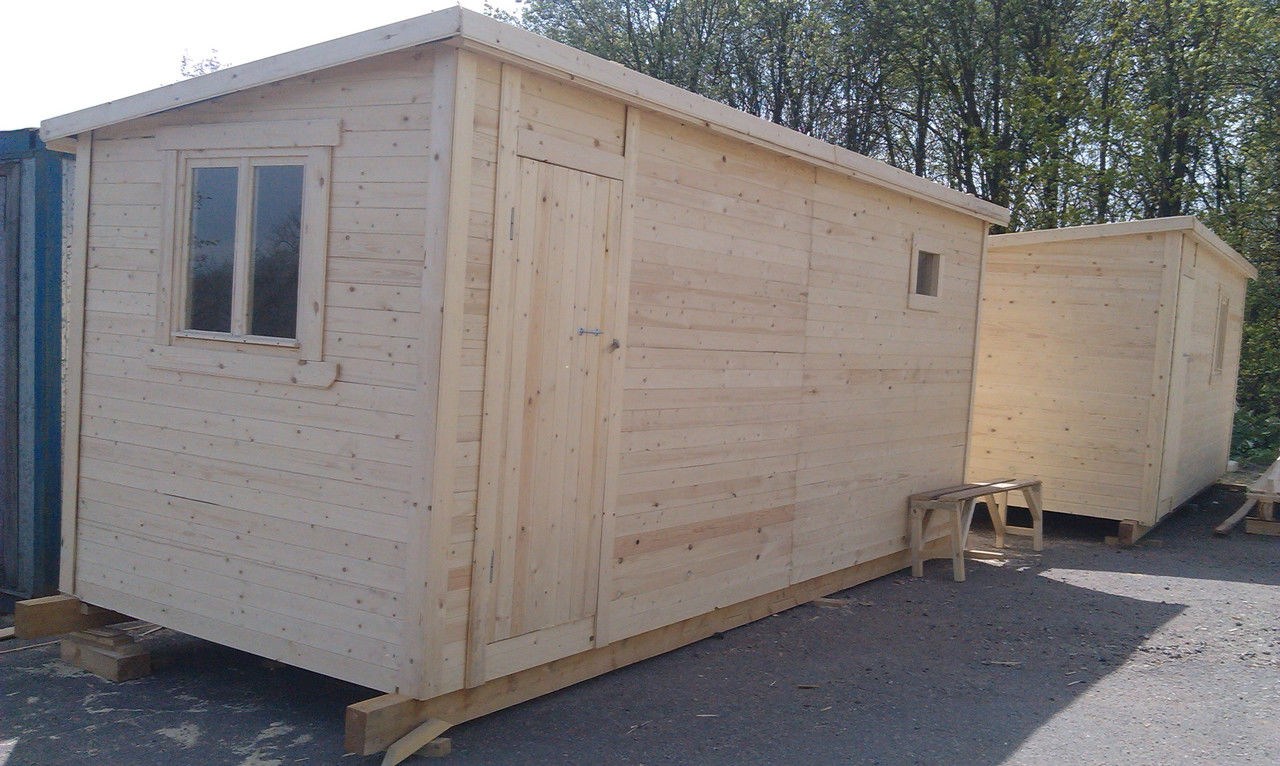

 Строительство каркасно-щитовых бань

Третий шаг. Свяжите верхние торцы стоек опорным брусом. Одновременно он будет выполнять функцию мауэрлата, т.е. основания для кровельной конструкции. Предварительно в опорном брусе подготовьте отверстия по размеру вертикальных стоек, насадите на эти отверстия мауэрлат и дополнительно зафиксируйте его с помощью удобного вам крепежа, к примеру, укосинами.

Четвертый шаг. Прикрепите к вертикальным стойкам горизонтальные перемычки. Не забывайте оставлять в нужных местах проемы под оконные системы и двери.

Где купить домокомплект маленькой каркасной бани

Строить каркасную баню своими руками гораздо проще, используя своеобразный строительный конструктор — домокомплект, в который включены все крупноформатные элементы для возведения. Основными составными частями домокомплекта каркасной бани являются брусья и панели. Использовать готовые домокомплекты можно только в случае наличия фундамента. Все составляющие подгоняются по размеру (если необходимо), собираются и закрепляются на основании.

Готовая маленькая каркасная баня, установленная на фундамент из бетонных столбиков

Домокомплекты небольших каркасных бань имеют некоторые преимущества перед сооружениями, возводящимися стационарно. Во-первых, компактные размеры мини-бани позволяют установить ее конструкцию даже на скромном участке. Во-вторых, есть возможность быстро разобрать строение и транспортировать в другое место. В третьих, наличие внутренней разводки коммуникаций позволяет быстро подключиться и сразу же использовать баню по назначению.

Домокомплекты, выполненные в заводских условиях, сопровождаются проектами бань со сборочными чертежами и архитектурными разделами. По желанию заказчика компания может предложить услуги по оформлению разрешений и получению технических условий на электро-, газо-, и водоснабжение. Пакет всех разрешительных документов прикладывается к типовому проекту.

Обычно, самая низкая стоимость комплектов у тех организаций, которые самостоятельно занимаются изготовлением всех комплектующих. Благодаря заводской сборке и подгонке щитов, что составляет более 70% от стоимости всех работ, цена установки бани на участке значительно снижается. Заказчику остается возвести легкое основание, выбрать оптимальный проект и приобрести домокомплект каркасной бани, выполненный в заводских условиях.

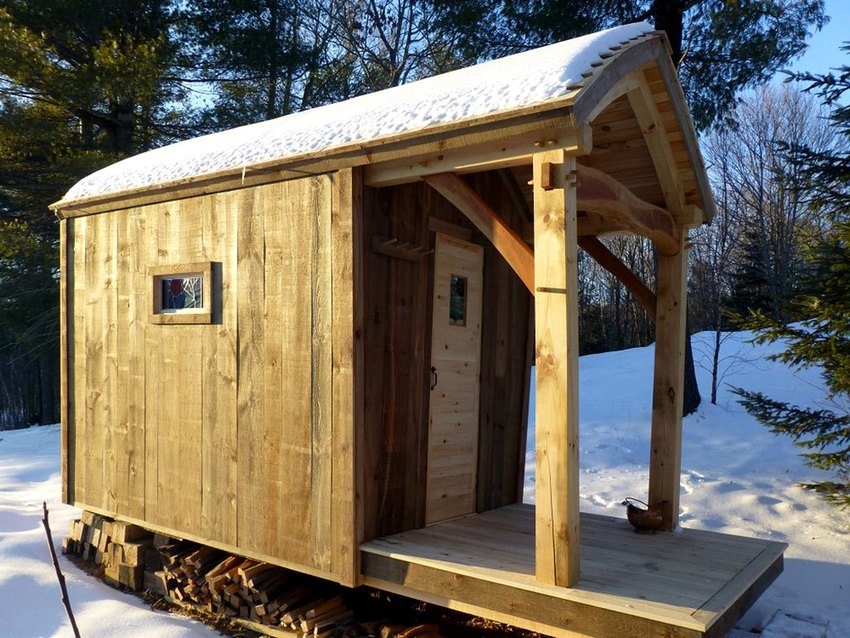

Каркасная баня маленькой площади, возведенная своими руками

Монтаж пола каркасно-щитовой бани на даче

  1. Нижний пол состоит из двух частей с уклонами 2%, направленными друг к другу. Эта конструкция предназначена для стока воды из бани. В качестве материала используются доски 20 мм толщиной, покрытые сверху рубероидом. Он крепится к основанию при помощи степлера. Лаги устанавливаются на покрышки. Между частями пола оставляется зазор в 5 см. Чтобы избежать слипания рубероида, в щель укладываются 3 металлические трубки. Зазор пола служит своеобразным приемным лотком для воды, которая при попадании с пола на слой щебня разбивается на капли и поступает в грунт.
  2. Верхний пол является основным. Он изготавливается из 50-миллиметровой доски, обработанной антисептиком. Уклон пола — 1%. Лаги устанавливаются с шагом 1 м, а доски к ним крепятся шурупами, головки которых нужно утопить.

Внутренние работы

К лагам в основании бани нужно прибить поперечные брусья. На них настилают черновой пол бани. Перед укладкой утеплителя и чистового пола обязательно следует застелить слой рубероида. Поверх него укладывается минеральная вата толщиной не менее 10 см и чистовой пол из качественной обрезной доски.

Изнутри баню традиционно обшивают некрашеной деревянной вагонкой. Ее не следует покрывать лаком или краской, поскольку высокая влажность и температура будут плохо сказываться и на состоянии самого покрытия, и на экологии внутри помещения. В конце производится подведение коммуникаций и обустройство вентиляции. Таковы основные этапы строительства каркасной бани своими руками.

Сборка каркасно-щитовых бань: проекты и цены

Возведение бани с применением технологии сборки щитовых конструкций на каркасной основе отличается высокой скоростью строительства и небольшими затратами на основные материалы. Проектами предусмотрены и учтены все требования, соответствующие строительству сооружений такой категории: вентиляция, водоснабжение, канализация, электроснабжение.

3D-визуализация небольшой по площади каркасной бани

Проекты каркасно-щитовых бань

Основной особенностью данной технологии является то, что сборка каркасно-щитовой бани своими руками осуществляется очень легко — по принципу конструктора. Современный рынок предлагает большое количество готовых щитовых комплектов, предназначенных для установки на каркас. Благодаря трехслойной структуре и низкой теплопроводности пенополистирола, используемого в СИП-панелях, этот материал обладает хорошими характеристиками и отлично подходит для бань.

Проекты каркасных бань предполагают двускатную крышу, чердачное помещение в ней отсутствует так как щитовая конструкция является легкой постройкой. Внутреннее пространство под крышей возможно использовать для хранения банного инвентаря. В зависимости от типа грунта, на котором планируется постройка, фундамент для бани может быть столбчатым, мелкозаглубленным ленточным или свайным. Последний вариант основы применяют на песчаном грунте.

Для создания каркаса используют брусовые стойки: для угловых подойдет брус 120х120 мм, для промежуточных опор можно использовать материал меньшего сечения. Потолочное перекрытие выполняют из балок 40х75 мм. Если баня планируется для круглогодичного использования толщину утеплителя принимают равной 15 см, для сезонной эксплуатации достаточно слоя теплоизолятора в 10 см.

Проект маленькой каркасно-щитовой бани 4 на 3 м

Что касается пола, его рекомендуется сделать проливным. Для его устройства подойдет обрезная или шпунтованная доска, смонтированная с уклоном. Планировкой предусмотрено разделение каркасно-щитовой бани на несколько комнат. Перегородки между ними выполняются из дерева. Если обогрев бани осуществляется каменной печью, под нее выполняют отдельный фундамент.

Цена каркасно-щитовой бани под ключ

Учитывая технологию строительства, стоимость каркасно-щитовой бани всегда ниже цены сооружения, построенного любым другим методом. Перед тем как сделать заказ, следует поинтересоваться у компании-производителя об оказании дополнительных услуг. Таких, как монтаж печи, устройство кровли, установка дымохода. Учитывая высокую скорость сборки, со дня заказа до начала эксплуатации щитовой бани проходит не более 7 дней.

Беря во внимание то, что каркасно-щитовые бани обходятся недорого, заказчик может позволить себе выбрать любой из представленных проектов. Это касается и тех, чей бюджет довольно ограничен

Производители предлагают несколько версий комплектации:

  • объект под ключ — заводская сборка стен и перегородок, отделка фасадов и внутренних стен;
  • отделка в черновом варианте — облицовка либо фасада, либо только внутренних стен;
  • без облицовки — объект представляет собой только сборку из щитов.

Процесс сборки небольшой каркасно-щитовой бани с фундаментом на сваях

Перед тем как купить баню каркасно-щитовой конструкции, необходимо обратить внимание на схему сборки сэндвича. Любые отклонения в последовательности расположения элементов внутри панели-сэндвича могут стать причиной отказа от изделия данного производителя

Если отделка панелей может быть устроена самостоятельно, то пересортировка всех панелей для корректного расположения в них материалов за свои же деньги лишена всякого смысла.

Возведение каркаса для дачной бани


Каркас является основой строительства бани на даче. Он состоит из верхней и нижней обвязок, стоек и перекладин. Заготовка его элементов с соответствующими размерами выполняется перед монтажом. При сборке они соединяются металлическими уголками, шурупами и при помощи опор. Брус с сечением 100х100 мм применяется для нижней обвязки. Соединение ее элементов выполняется врубкой «в четверть». Стягивающие шурупы фиксируют все стыки. Крепить нижнюю обвязку к фундаменту из покрышек не нужно, а изолирующая прокладка между ними потребуется. Она изготавливается из двух слоев рубероида. Весь брус обвязки обрабатывается антисептиком.

Для стоек каркаса используется доска сечением 100х50 мм. Она вставляется в опоры из металла, которые предварительно крепятся шурупами к нижней обвязке каркаса. Головки шурупов должны быть под ключ. Монтаж каркасных стоек начинается с угла. Угловая стойка после ее монтажа по отвесу и уровню закрепляется раскосами.

После этой процедуры аналогично устанавливается вторая угловая стойка. Обе стойки связываются одной доской, которая служит в качестве направляющей для монтажа промежуточных вертикальных элементов. Угловые стойки рекомендуется выполнять из двух досок. Это позволит увеличить прочность каркаса и создать удобство для его последующей отделки.

Промежуточные стойки после проверки их вертикальности соединяются перекладинами в их верхней и средней части. Так как размер плит утеплителя для бани составляет 100х60 см, стойки нужно устанавливать с шагом 65 см. Верхняя перекладина устанавливается на расстоянии метра от среднего элемента. Такой способ монтажа каркаса обеспечит плотную укладку утеплителя без подрезки.

Окно можно устанавливать на две поперечные перекладины, закрепленные на стойках. Монтаж стоек на входе в баню выполняется с учетом размера дверной коробки.

Верхняя обвязка выполняется из досок 100х50 мм после контроля стеновых диагоналей. Угловые стыки изготавливаются путем подрезки досок обвязки под 45 градусов. Их неподвижность обеспечивается накладкой Г-образных пластин. Крепление обвязки к верхним перекладинам производится шурупами. Назначение верхней обвязки — это распределение нагрузки от кровли и потолка бани между стойками каркаса.

Завершает его возведение монтаж потолочных балок. Они необходимы для сборки кровли и устройства потолка. Балки изготавливаются из досок 100х50 мм, установленных на ребро, и фиксируются над стойками металлическими уголками. К торцу каждой балки добавляется брусок 50х50 мм для закрепления на потолке обшивки из вагонки.

Без потолка и стен готовый каркас может показаться недостаточно жестким, но это нормально. Обивка досками его стен и потолка даст всей конструкции множественные связи, щитовая баня на даче станет массивной и прочной.

Особенности строительства

Как и в любом начинании, точкой отсчета здесь можно считать возникновение желания построить то или иное сооружение. Далее следует процесс вынашивания идеи – что и как должно быть. Иногда бывает и проще – когда приходится исходить из необходимости возведения конструкции строго определенного назначения. Итогом любого из этих вариантов должен стать чертеж плана сооружения, подготовленный собственными силами либо с помощью специалистов. А затем – расчет финансовых затрат. Кстати, в случае строительства по каркасно-щитовой технологии материальные затраты будут скромнее.

Приступая непосредственно к возведению объекта, начать следует с подготовки территории. Строительство каркасно-щитовых домов – компактный процесс: не нужно искать место для размещения стройматериалов, все необходимые комплектующие идут в дело сразу.

Затем необходимо браться за фундамент, на который обычно идет треть бюджета и времени возведения объекта. При каркасно-щитовой технологии строительства траншея под фундамент вырывается не так глубоко, как при возведении кирпичного сооружения таких же габаритов. Как вариант в качестве фундамента могут использоваться сваи. После того как фундамент приобрел необходимую прочность, приступают к полу и стенам

Важно учесть, что должен быть проложен гидроизоляционный слой, в качестве которого используется рубероид. Пол в каркасно-щитовой бане двухслойный и стелется под небольшими уклонами, чтобы сбегала вода

Возведение стен каркасно-щитовых домов и бань начинается со сборки каркасов. В каркасе есть нижняя и верхняя обвязки, а также перекладины и стойки, представляющие собой брусья определенной толщины. Для прочности стен стойки могут быть выполнены и из металла. Затем брусья обшиваются щитами с внутренней и наружной стороны. В пространство между щитами одновременно с обшивкой укладываются гидроизоляционные (как правило, прочная пленка в один слой) и теплоизоляционные материалы (минеральная вата, пенопласт). В ходе обшивочных работ внутри щита прокладываются все запланированные коммуникации. Внутренняя обшивка может выполняться любыми материалами, но если помещение жилое, то по возможности следует выбирать экологичные материалы. Базовая наружная отделка осуществляется цельным древесностружечным листом, плитой со специальным наплавлением или фанерой. Для продления срока эксплуатации все панели необходимо обработать антисептиком. Затем стены можно дополнительно обшить сайдингом – это поможет уберечь стены от воздействия погодных условий. Монтаж крыши каркасно-щитового дома осуществляется традиционно: сначала устанавливаются стропила, затем – обрешетка, укладывается гидроизоляционный слой, после чего крыша покрывается любым кровельным материалом.

Каркасно-щитовое строительство – удобный и быстрый способ возведения необходимого сооружения на малой территории своими силами.

Возведение постройки

Построить каркасно-щитовую баню своими руками просто. После подготовки расходных материалов, инструментов, можно приступать к строительству.

Фундамент и пол

Поскольку каркасно-щитовая постройка имеет небольшую массу, для нее не нужно сооружать ленточный фундамент. Подойдет свайное основание. Процесс изготовления:

  1. Отметить габариты постройки колышками с натянутой нитью.
  2. Очистить участок от мусора, выровнять землю от бугров, ям.
  3. По углам постройки отметить места расположения будущих свай. Через каждый 1,5 метра от них отметить следующие ямки под столбы.
  4. Выкопать ямки с помощью ручного бура. Землю вывести за территорию отмеченного участка. Глубина — 1,5 метра.
  5. Засыпать на дно ямок слой песка толщиной 20 см. Поверх засыпать 20 см щебня. Утрамбовать слои.
  6. Из листового металла скрутить трубку, в которую будет заливаться цементный раствор.
  7. Внутрь воткнуть 4 прута арматуры. Замешать цементный раствор в ручной бетономешалке. Пропорции — 2 части щебня, 3 части песка, 1 часть цемента.
  8. Залить ямки раствором.

Нужно подождать неделю до полного застывания цемента. После этого можно демонтировать металлические листы.

Обустройство пола:

  1. Поверх столбиков положить рубероид для гидроизоляции.
  2. На столбы положить брусы, соединить их между собой. Для этого применяется система в полбруса. Они закрепляются на столбах с помощью анкеров.
  3. После изготовления нижнего обвязочного венца можно закрепить на нем лаги.
  4. На нижнюю сторону лаг уложить черновые доски пола.

До возведения стен, постройки крыши начинать гидроизоляцию, теплоизоляцию чистового пола нет смысла.

Рекомендуется покрыть нижний обвязочный венец отработанным машинным маслом. Так можно эффективно защитить его от гниения, порчи вредителями.

Стены

Возведение стен в каркасно-щитовой бане — простой этап строительства, который состоит из нескольких действий:

  1. Отметить расположение отдельных щитов. Между ними установить стойки.
  2. Закрепить стойки на металлические уголки на высоту щитов.
  3. Сделать верхний обвязочный венец.

Останется просто закрепить готовые щиты.

Окна и двери

Во время заказа щитов у специализированной компании, можно заранее предусмотреть где будут расположены окна, двери, сообщить это производителю. Если же щиты цельные, вырезать оконные, дверные проемы можно бензопилой.

Потолки и крыша

Когда стены будут готовы, а верхний обвязочный венец закреплен, можно приступать к строительству крыши:

  1. Положить потолочные балки поверх обвязочного венца на расстоянии 60 см друг от друга.
  2. Подготовить стропильные пролеты на земле. Закрепить их на крыше, лапы стропил опереть на свисающие части потолочных балок.
  3. Соединить стропила между собой обрешеткой. Поверх закрепить слой пароизоляции, набить контробрешетку.
  4. Покрыть каркас крыши кровельным материалом.

Черновой потолок набивается из досок поверх потолочных балок.

Коммуникации

Позаботиться о прокладке коммуникаций нужно на первых этапах строительства. Для этого нужно обустроить слив для воды за территорию будущей бани, провести провода, подвести воду от скважины, колодца, системы центрального водоснабжения

Также внимание нужно уделить вентиляции, которая может быть:

  • естественной;
  • принудительной.

Устройство стен каркасной бани

Стена каркасной бани представляет собой деревянный каркас, пустоты которого заполнены утеплителем, облицованный листовыми материалами или вагонкой. Такая конструкция прекрасно хранит тепло, не требует затрат на нагрев, легко ремонтируются, причём допускается местный и точечный ремонт

Важно не путать каркасные и каркасно-щитовые бани, это две разные технологии строительства

К достоинствам также надо отнести практически абсолютное отсутствие усадки, позволяющее осуществить окончательную отделку сразу при строительстве. Требования к составу стен – влагостойкость и отсутствие выделения токсичных веществ при нагревании.

Совет! Также следует внимательно проследить за пожарной безопасностью, так как традиционным источником тепла в бане является печь, элемент рискованный сам по себе. Поэтому желательно при утеплении применять негорючие и нетоксичные материалы.

Пирог стены каркасной бани

Многослойная конструкция стен с утеплителем, пароизоляцией или, как вариант, многофункциональной мембраной, получила среди специалистов название “пирог”. Устройство такого пирога – главная причина обилия достоинств и полезных свойств каркасных стен.

В состав пирога обычно входит:

  1. Брус 150 на 50. Часто используется обрезная доска.
  2. Минеральный утеплитель, располагаемый в промежутках между деревянными частями. Наиболее предпочтительный вариант – минеральная вата плитами.
  3. Ориентированно-стружечная плита (ОСП), толщина должна быть не менее 15 мм.
  4. Горизонтальная обрешётка.
  5. Слой утеплителя для горизонтальной обрешётки.
  6. Слой гидроизоляции (или многофункциональной мембраны).
  7. Вертикальная обрешётка.
  8. Наружная отделка.
  9. Пароизлирующий материал.
  10. Внутренняя отделка. Чаще всего это – вагонка.

Фото

Вариант 1

Вариант 2 (проще)

Вариант 3 (самый простой)

Такой набор позволяет хранить тепло, не намокает, защищён от атмосферных воздействий снаружи и от впитывания водных паров изнутри. Эффективность пирога проверена многократно и сомнений в своей надёжности не вызывает.

Порядок утепления

Процесс утепления начинается после постройки каркаса из дерева, тогда и создается пирог стены каркасной бани. Первым этапом является заполнение пустот между досками каркаса утеплителем. Материал нарезается точно по размеру и устанавливается в промежутки враспор.

Важно! Необходимо тщательно подгонять куски утеплителя. Все щели и пустоты надо дополнительно заполнять монтажной пеной во избежание образования мостиков холода.
фольгой внутрь. С наружной стороны укладывается слой мембраны или ветрозащиты

Поверх него устанавливается обрешётка, на которую монтируется наружная обшивка. Между наружной обшивкой и утеплителем за счёт обрешётки получается воздушный промежуток, способствующий вентиляции и высыханию конденсата

С наружной стороны укладывается слой мембраны или ветрозащиты. Поверх него устанавливается обрешётка, на которую монтируется наружная обшивка. Между наружной обшивкой и утеплителем за счёт обрешётки получается воздушный промежуток, способствующий вентиляции и высыханию конденсата.

Защита теплоизоляции от влаги

Как уже говорилось, защитой от влаги является слой пароизоляции, укреплённый изнутри стены. В качестве изолятора применяют обычную алюминиевую фольгу, или фольгу на крафт-бумаге, которая несколько проще при монтаже. Полосы пароизолятора (или мембраны) полагается соединять между собой алюминиевым скотчем для получения герметичной отсечки. Снаружи используется похожая пленка ветроизоляции, для защиты от влаги извне.

Толщина стен каркасной бани

Основным значением является ширина досок каркаса. Рекомендуемая – 150 мм. Прибавив к этому толщину двух слоёв обрешётки, внутреннюю обшивку вагонкой и наружную облицовку получаем общую толщину стены, порядка 250 – 270 мм. Размеры условны, в каждом конкретном случае выбор строителя может пасть на материалы других толщин. Главным условием остаётся соблюдение принципа работы пирога, обеспечивающего утепление и исключающего воздействие конденсата.

Подсказка: есть мнения, что достаточно и 10-ти сантиметров утеплителя, в таком случае, сказанное выше можно уменьшить на 5 см.

Утепление стен производится непосредственно при постройке бани. Собственно, утепление и постройка – это, по сути, один процесс, который условно можно разделить на некие этапы. Могут возникать нюансы из-за использования разных видов утеплителя, добавляющие или, напротив, исключающие некоторые технологические операции. Например, утепление пенопластом влечёт необходимость дополнительного заполнения щелей и пустот монтажной пеной. Окончательную последовательность действий определяет материал используемого утеплителя.

Кровля каркасной бани

В видео подробно показано, как выполняется обрешетка кровли. Для ее сооружения подойдут те же доски размером 5х15 см. Поверх обвязки кровли крепится так называемый мауэрлат. Его делают из того же бруса 10х10 см. Мауэрлат выполняет функцию несущего основания кровли. Стропильную систему можно собрать и на земле, после чего поднять ее наверх и закрепить на мауэрлате. Сверху обрешетка и контробрешетка обшивается листами фанеры (вместо нее можно использовать плиты OSB). В качестве внешнего покрытия лучше всего использовать мягкие кровельные материалы, например, гибкую черепицу. С ними легче работать; к тому же они легче по весу, дольше служат и надежно защищают баню от осадков.

Возведение фундамента при помощи съемной опалубки

Для строительства щитовой бани отлично подойдет фундамент с опалубкой из листового материала, который обычно используется для устройства кровли. Для изготовления подобной основы можно применять определенное руководство к действию.

  1. Из листа металла сворачивают трубу. К ней в последующем приваривают ручки из железа.
  2. Подготавливают яму, диаметр которой несколько превышает диаметр трубы.
  3. В углубление погружается опалубка. Она корректируется по уровню, после чего осуществляется засыпка песчаной смесью.
  4. На следующем этапе можно использовать армирующую сетку, при помощи которой обычно осуществляют укрепление щитовых конструкций.
  5. В трубу помещают заранее подготовленный бетонный раствор. 3-х ведер должно хватить.
  6. Опалубку поднимают примерно на 40 сантиметров. Для этой цели и используются вмонтированные ранее ручки.
  7. После этого снова заливается бетон, а опалубка поднимается. Такие процедуры следует выполнять поэтапно до тех пор, пока уровень подготовки фундамента не достигнет нужного.
  8. Когда фундамент застынет, опалубку убирают.

Процесс после установки фундамента можно продолжить где-то через две недели. Для продолжения работ фундамент предварительно необходимо накрыть рубероидом.

Возведение каркаса для дачной бани

Каркас является основой строительства бани на даче. Он состоит из верхней и нижней обвязок, стоек и перекладин. Заготовка его элементов с соответствующими размерами выполняется перед монтажом. При сборке они соединяются металлическими уголками, шурупами и при помощи опор.

Брус с сечением 100х100 мм применяется для нижней обвязки. Соединение ее элементов выполняется врубкой «в четверть». Стягивающие шурупы фиксируют все стыки. Крепить нижнюю обвязку к фундаменту из покрышек не нужно, а изолирующая прокладка между ними потребуется. Она изготавливается из двух слоев рубероида. Весь брус обвязки обрабатывается антисептиком.

Для стоек каркаса используется доска сечением 100х50 мм. Она вставляется в опоры из металла, которые предварительно крепятся шурупами к нижней обвязке каркаса. Головки шурупов должны быть под ключ. Монтаж каркасных стоек начинается с угла. Угловая стойка после ее монтажа по отвесу и уровню закрепляется раскосами.

После этой процедуры аналогично устанавливается вторая угловая стойка. Обе стойки связываются одной доской, которая служит в качестве направляющей для монтажа промежуточных вертикальных элементов. Угловые стойки рекомендуется выполнять из двух досок. Это позволит увеличить прочность каркаса и создать удобство для его последующей отделки.

Промежуточные стойки после проверки их вертикальности соединяются перекладинами в их верхней и средней части. Так как размер плит утеплителя для бани составляет 100х60 см, стойки нужно устанавливать с шагом 65 см. Верхняя перекладина устанавливается на расстоянии метра от среднего элемента. Такой способ монтажа каркаса обеспечит плотную укладку утеплителя без подрезки.

Окно можно устанавливать на две поперечные перекладины, закрепленные на стойках. Монтаж стоек на входе в баню выполняется с учетом размера дверной коробки.

Верхняя обвязка выполняется из досок 100х50 мм после контроля стеновых диагоналей. Угловые стыки изготавливаются путем подрезки досок обвязки под 45 градусов. Их неподвижность обеспечивается накладкой Г-образных пластин. Крепление обвязки к верхним перекладинам производится шурупами. Назначение верхней обвязки — это распределение нагрузки от кровли и потолка бани между стойками каркаса.

Завершает его возведение монтаж потолочных балок. Они необходимы для сборки кровли и устройства потолка. Балки изготавливаются из досок 100х50 мм, установленных на ребро, и фиксируются над стойками металлическими уголками. К торцу каждой балки добавляется брусок 50х50 мм для закрепления на потолке обшивки из вагонки.

Без потолка и стен готовый каркас может показаться недостаточно жестким, но это нормально. Обивка досками его стен и потолка даст всей конструкции множественные связи, щитовая баня на даче станет массивной и прочной.

Возведение каркаса для щитовой бани

Возведение каркаса происходит поэтапно:

  • Для начала на фундаментные столбы по периметру укладываем брус и соединяем его по углам.
  • Подготавливаем отверстия для стоек в верхнем брусе.
  • Вставляем вертикальные стойки по углам и периметру бани в расстоянии метра друг от друга. Закрепляем их распорками.
  • Связываем верхние торцы при помощи опорного бруса. Он станет основанием для кровли.
  • Прикрепляем горизонтальные перемычки к стойкам.
  • Устанавливаем двери и окна.
  • Обшиваем каркас и сооружаем дополнительную обрешётку для изоляционных слоёв. Сначала укладывается водоотталкивающая плёнка, затем утеплитель, а после мембранный пароизолятор.
  • Выполняем внешнюю отделку. Используйте для этого блок-хаус, вагонку, сайдинг или другие материалы.

Щитовая баня своими руками: планирование

Любой владелец планирует каркасно-щитовое строительство бани «под себя». Это касается выбора наиболее удобного времени, сроков и места возведения постройки. Относительно времени и сроков есть положительные и отрицательные моменты. Каркасно-щитовой метод – это самый быстрый способ построить что бы то ни было

Быстрее только поставить палатку.
Но есть и отрицательные моменты, которые важно учесть. Каркасно-щитовой метод строительства предполагает использование в процессе щитов, состоящих из листов ОСП, между которыми проложен утеплитель (пенополистерол) (фото)

Части щита соединяются между собой и также укрепляются посредством деревянного бруса.

Все эти материалы (кроме пенополистерола) обладают высокой гигроскопичностью, т.е. сильно впитывают воду. Ввиду этого не стоит планировать каркасно-щитовое строительство на дождливый сезон. Лучше перенести его на позднюю весну-лето, когда установится сухая погода. В противном случае владельцу придется позаботиться о сохранности щитов, для чего нужно будет соорудить какой-то навес или приспособить под «склад» пустующее помещение в доме.

Возведение стен видео

После обустройства фундамента можно приступать к укладке чернового пола и возведению стен бани. Как все это выполняется, подробно показано в первом видео

Обратите внимание: все размеры даны для здания с параметрами 3х4 метра. Торцы панелей по всему периметру цокольного основания здания нужно закрыть деревянным брусом (фото)

Во время сооружения первого яруса – обвязки цоколя – брус обязательно тщательно обрабатывается антисептиком.
Если вы строите баню из готовых панелей, как во втором видео, то всю работу можно выполнить очень быстро. За день, максимум, два дня. Панели производятся уже утепленными, поэтому баню не нужно будет утеплять. Если вы решили стоить не из щитов, а из досок, стены придется утеплить. В этом случае утеплитель (минвата, пенополистирол и пр.) нужно будет подрезать по ширине проемов между брусьями.

Брусья крепятся между собой скобами и гвоздями. Опорные вертикальные стойки для большей крепости и надежности конструкции фиксируются с помощью вспомогательных распорок. Рассчитывая ширину шага между стойками, соотносите его не только с шириной плит утеплителя, но и местоположением оконных/дверных проемов.

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

Местоположение здания на участке

Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.

Грунт на площадке для строительства

Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

  • парилка;
  • моечная и душевая;
  • помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий

16 + 14 =

Adblock
detector
