Делаем проводку в бане своими руками: пошаговые инструкции, видео и схемы, которые помогут в работе

Монтаж проводки

Пошаговая инструкция по монтажу проводки в гараже включает в себя несколько пунктов, каждый из которых посвящен отдельному виду операций. Все они проводятся в определенной последовательности и начинаются с подготовительных мероприятий.

Пошаговый план содержит следующие обязательные пункты:

  • Разметка трасс прокладки кабельных жгутов.
  • Проделывание штробов (если электропроводку решено развести скрытым способом в толще стен).
  • Обустройство ниш для установки розеток и выключателей.

Отступы при разметке трассы электропроводки

От розеток и выключателей трасса намечается строго вертикально вверх, где под самым потолком устанавливается распределительная коробка. Это позволит в будущем учитывать предполагаемое место прокладки проводов и при необходимости сверления не повредить их.

Если в помещении проложены отопительные трубы – трассы проводки должны располагаться на удалении от них не менее, чем 25 см. Места под розетки намечаются на расстоянии примерно 0,3 метра от пола, а под выключатели – порядка 1,0 метра. Одновременно с этим выдерживается удаление проводов и мест монтажа электроустановочных изделий от косяков дверей и рам окон (оно не должно быть менее 10-15 см). В отличие от жилых квартир, в гаражах выключатели устанавливаются в районе гаражных ворот или калитки. Глубина штробов выбирается в зависимости от толщины кабеля или проводного жгута (согласно ПУЭ этот показатель не должен превышать 2,5 см).

Различные крепежные изделия для кабеля или провода представлены на фото ниже:

  • Хомут-стяжка, универсальный крепежный элемент для фиксации проводников
  • Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях
  • Скоба металлическая для крепления кабеля
  • Скоба пластиковая для крепления кабеля
  • Изолятор электрический для крепления ретро проводки
  • Дюбель стяжка для крепления проводниковой или кабельной продукции
  • Дюбель-хомут для крепления плоского и круглого кабеля
  • Самодельный крепеж из стальной ленты
  • Самодельный крепеж из кусков провода
  • Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы
  • Пластиковый кабель-канал

Ввод силового кабеля и монтаж электрощита

Если капитальный гараж стоит отдельно от дома – силовой кабель подводится к нему по воздуху (на опорных столбах).

Требования к трассе проводки воздушной линии и ввод в здание.

Требования к трассе проводки воздушной линии выглядят так:

  • Высота протяжки проводов СИП над проезжей частью – не менее 6 метров.
  • Их удаление от земли на участке пешеходной зоны – 3,74 метра.
  • Высота расположения точки ввода в гаражное строение – не ниже 2,75 метра.

Воздушный и подземный ввод силового кабеля в гаражный бокс. В кооперативных объединениях часть работ, связанную с подводкой нуля и фазы, берет на себя местная администрация. В этом случае ввод кабеля питания осуществляется от общей линии с наружной стены гаражных боксов.

Подключение щита учета к линии электропередач и ввод электропитания помещение гаража смотрите на видео:

Коммутационные элементы вводного устройства размещаются в электрическом щитке, навешанном на стене строения недалеко от входа. В шкафу размещается следующее коммутационное и защитное оборудование:

  1. Рубильник (вводный автомат).
  2. Счетчик учета.
  3. Линейные автоматические устройства.
  4. УЗО и шина заземления.

Здесь же может быть установлен самодельный или покупной понижающий трансформатор. Схема электрощита для гаража со счетчиком электрической энергииСхема электрического щита в гараже без счетчика. На схеме электрического щитка указываются марка и тип кабеля, соединяющего все эти элементы. Возможны два варианта схемных решений для гаражей:

  • В первом случае в помещении не предусмотрена смотровая яма.
  • Во втором варианте исполнения придется заложить специальный трансформатор, обеспечивающий питанием 12 или 36 Вольт переносную лампу и светильники в смотровой яме.

Внутренняя разводка и освещение смотровой ямы

Внутренний монтаж электропроводки выполняется либо скрытым (в штробах), либо открытым способом – в металлическом рукаве, кабель-канале или гофре.

Освещение смотровой ямы необходимо выполнить светильниками с пониженным напряжением на 12, 24 или 36 вольт, в зависимости от приобретенного вами понижающего трансформатора. В качестве источников света нередко применяются светодиодные ленты, рассчитанные на 12 Вольт. В этом случае питание можно брать от АКБ, поскольку потребление у светодиодных элементов мизерное.

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность

В любом случае важно правильно расположить лампочки, розетки и выключатели

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

  • Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
  • Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.

  • Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.
  • Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.

Различия между проводкой в разных помещениях бани

Когда прокладываете электропроводку в бане своими руками, учитывайте зональность. В парилке нужно использовать влагостойкий и жаропрочный кабель, рассчитанный на температуру до +170°С (РКГМ или ПРКС). Для других помещений бани выбирают электрошнур ВВГнг по линейной нагрузке.

Делаемая наружная проводка крепится на пластиковых или керамических изоляторах. Шаг по стенам – 50 см, по потолку – 30 см. Не допускается провисания провода.

Светильники на 220 В должны иметь защитный корпус. В мойке и парилке сквозь стену провод к ним подводится по трубке, пустоты заполняют термоизолятором. По нормам у светильника для бани должен быть стеклянный плафон и металлическую основу. Пластик способен деформироваться при нагреве. В раздевалке и тамбуре можно устанавливать галогеновые и светодиодные источники света.

Выполнение нормативных требований – вещь обязательная. Если энергосбыт обнаружит нарушения, акт приемки объекта они не подпишут. Лучше сразу все делать правильно. Не стоит экономить на проводах и фурнитуре. Они должна соответствовать установленному уровню безопасности. Самовольное подключение электропроводки в бане чревато большими штрафами по КоАП.

Монтаж кабеля под землей

Далеко не все знают, как сделать электричество в бане, проведя проводку под землей. Чтобы уложить электропровод под землю, вырывается длинная яма. Глубина 70–100 см. Под землей принято использовать провода марки ВБбШв, имеющие бронированную структуру на основе медных жил. У этого типа проводки повышенная степень защищенности, что делает ее устойчивой к усадке грунта, атаке земляных вредителей, грызунов.

Чтобы ввести кабель в банное помещение применяется специальная втулка, сделанная из металла. Это деталь увеличивает защиту от повреждений, которые часто обусловлены температурными деформациями стены.

На дно вырытой ямы укладывается слой песка толщиной 10 см. Монтаж кабелей необходимо проводить аккуратно, сильно не натягивая, чтобы при прокладке не возникло нежелательных деформаций и нарушений целостности наружной поверхности.

Для предотвращения повреждений изделия провод следует укладывать волнообразным способом.

К щитку подводится кабель, очищенный от защитной оболочки. При монтаже проводки нужно позаботиться о заземлении, защите кабеля от удара молнии.

Меры противопожарной защиты

Если проанализировать весь процесс электромонтажных работ в деревянном доме с точки зрения безопасности, то можно выделить главные правила:

  • правильный выбор и монтаж УЗО;
  • установка заземляющего контура модульно-штыревым способом (с сопротивлением 4 Ом);
  • устройство системы уравнивания потенциалов;
  • обеспечение неразрывности заземления по всей сети;
  • монтаж только накладных розеток;
  • скрытый монтаж – в металлических коробах и трубах.

По окончании электромонтажных работ должны быть полностью исключены риски случайного возникновения пожара или поражения электротоком, а также поломка бытовых приборов из-за неудовлетворительного состояния проводки.

Использование светильников в парилке бани

  • Во влажных помещениях разрешается использовать двенадцати-вольтовые галогенные лампочки.
  • Напряжение 12 В создает понижающий трансформатор, который ставят за пределами парилки. Главное условие — расположите прибор подальше от влаги и пара.
  • Используйте в парилке термостойкие провода, например, SILFEX Sif S=0,25-185 мм2, одножильный с силиконовой изоляцией.
  • Провод в парной крепите на расстоянии не менее 0,8 м от дымохода и печи.
  • Плафон светильника выбирайте стеклянный, корпус — металлический. После монтажа обязательно его заземлите.
  • В светильниках не допускаются пластиковые элементы, они могут оплавиться.
  • Светильники устанавливайте на стенах, ведь под потолком держится высокая температура.
  • В парной в целях безопасности не ставят лампы дневного света.
  • Светильники покупайте герметичные и влагозащищенные.
  • Лучшим вариантом считается полное отсутствие электрического оборудования в парилке. Освещение можно организовать извне, например, поставив стеклянные двери в парилке.

В предбаннике и комнате отдыха разрешена установка светильников мощностью до 75 Вт и классом защиты не менее IP-44.

Проводка в бане своими руками

Перед прокладкой проводки вам необходимо подготовить инструмент электрика. Проводка в бане своими руками может выполняться с помощью двух основных методов. При использовании первого способа проводка в бане должна проходить по воздуху. Второй способ включает в себя прокладку проводки подземным способом. При этом виде подключения, если расстояние до бани превышает 30 метров от дома, тогда следует использовать промежуточные опоры.

При прокладке проводки над проезжей дорогой высота кабеля должна составлять не менее 6 метров. Когда свой провод вы будете подсоединять к бане, вам необходимо знать, что кабель должен располагаться на высоте в 2.5 метра.

Наиболее надежным способом считается прокладка провода в земле. Для этого способа прокладки вам следует использовать бронированный кабель. Обычно его сечение составляет 1 см. Мыши не смогут прогрызть этот провод, и он будет находиться в безопасности. При прокладке кабеля лучше не использовать металлические трубы. Эти продукты могут собирать конденсат влаги.

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

  • «земля» — желто-зеленый;
  • «ноль» — голубой;
  • «фаза» — коричневый.

Если покупать будете кабель европейского производства, там цвета другие:

  • «земля» — желто-зеленый;
  • «ноль» — белый;
  • «фаза» — красный.

Схема электропроводки

Перед проведением монтажных работ необходимо составить чертеж-схему электропроводки в бане, изобразив расположение компонентов прокладываемой электрической сети. Коммуникации должны располагаться строго по горизонтальным и вертикальным поверхностям помещения без перегибов, перекручивания проводов, закрепленных в защитной оболочке. Их размещение не должно портить дизайн бани. Длина провода до электрического прибора должна быть наиболее короткой. Не рекомендуется размещать проводники перед дверями, углах, около элементов отопления, металлических труб, под печкой. Должны отсутствовать скрутки – провода используются только цельные.

Необходимо учитывать факт запрещения установки в парильном помещении розеток, выключателей. Их можно монтировать только в предбаннике, комнате отдыха на расстоянии не менее 0,9 метра от горизонтальной поверхности помещения. Установленные приборы должны иметь уровень защиты I-44, светильники – 12-ватные галогеновые лампочки — IP-54.

Профессиональные монтажники рекомендуют их устанавливать внизу, где температура меньше. При использовании электрокамина датчики температуры монтируются на дальней стене на расстоянии метра от горизонтальной поверхности. Устройство подключается напрямую к распределительному щиту, установленному вне помещения нагрева.

В настоящее время начинается использование удобной, безопасной, экономной «Умной проводки». Её отличие от классической – использование двух видов линий:

  • силовой с напряжением 220 В;
  • информационной, слаботочной.

Проводка от прибора, выключателя подключается к электрическому щитку, где расположены узлы аппаратуры сети. Импульс от прерывателя по слаботочному проводу попадает на специальные устройства управления током (контроллеры). После обработки по силовому кабелю подается на электрооборудование. Работа программируется таким образом, что освещение включается моментально или с задержкой по сигналу датчика.

Правила установки и разводка кабеля от электрощитка

Необходимо выбрать правильное место для крепежа электрощита, поскольку от него будет подпитываться вся электрификация бани.

Стоит отменить самые важные требования:

  1. Щиток должен располагаться в месте, где к нему будет свободный доступ.
  2. Щит не разрешается устанавливать в парилке и других пожароопасных помещениях.
  3. Комната с установленным щитом должна иметь хорошее освещение.

Как правило, щиток устанавливается в прихожей комнате или комнате досуга. Верхняя его часть корпуса должна располагаться на высоте от пола не ниже 1,5 – 2 м.

Однофазная проводка должна иметь как минимум 3 жилы. Согласно нормативным документам фазовая жила должна иметь серый цвет. Она подключается к верхнему разъему вводящего автомата. От нижнего разъема отходящего автомата происходит перемещение на верхние клеммы отходящих автоматов.

Нулевая жила (голубоватого цвета) находится на нулевой колодке. Защитная (зеленовато-жетлая) – на защитной.

Жилы фаз кабелей, которые отходят на нагрузку, подключаются к нижним контактам автомата.

Все электрокабели должны быть очень аккуратно подключены к щиту, автоматы монтируются, учитывая нагрузку на провод.

Для разводки, прежде всего, в помещении бани должна быть схема электропроводки. При ее формировании следует основываться на следующих нюансах:

  1. При наличии кирпичных стен – проводка будет спрятана под слоем штукатурки.
  2. При наличии деревянных стен, проводка может быть открытой и проходить по поверхности стен.
  3. Все кабеля требуется прокладывать только в вертикально или горизонтальном положениях. Не должно быть переломов или перекручивания.
  4. Все провода следует размещать в менее видимых или наглядных местах.
  5. Электророзетки, выключатели, щитовые коробки запрещается устанавливать в помещениях, имеющие высокие температурные перепады и различные уровни влажности.
  6. Соединение жил должно сварено либо спаяно.
  7. Запрещен монтаж электропроводов над печью.
  8. Нужно обязательно задействовать защитное «зануление».

схема электропроводки в бане

Составляем схему

Для составления схемы необходимо составить общий план помещений и начертить отдельные элементы (стены или потолки, на которые будет устанавливаться электропроводка в бане. В первую очередь размещают розетки и выключатели. Руководствуясь требованиями ПУЭ и соображениями удобства пользования. В помывочном и парильном отделениях эти элементы не используются, ограничиваются только осветительными приборами.

Схема соединений на электрощиткеИсточник elektroznatok.ru

Распределительный щит размещают неподалёку от входа, обычно в тамбуре. Необходимо обеспечить свободный доступ к главному рубильнику (автомату), чтобы в случае необходимости можно было быстро обесточить помещение или отдельные его части.

Согласно ГОСТ Р 50571.12-96, проводка в парилке не должна находиться ближе, чем за 80 см от печи или дымохода. Само помещение делится на 4 зоны, из которых самой безопасной считается участок 0,5 м от пола и столько же от печи. Здесь отсутствуют ограничения по теплостойкости оборудования и проводки. Однако, учитывая, что в парилке используют только осветительные приборы, необходимо руководствоваться требованиями для третьей и четвертой зон:

  • зона 3 – участок 0,5 м от пола и 0,3 м от потолка, расстояние от печи – 0,5 м;
  • зона 4 – вся площадь потолочного участка помещения на расстоянии 0,3 м от перекрытия или потолочной обшивки.

Для третьей зоны необходимо, чтобы изоляция проводки выдерживала нагрев не менее 170°. Если используется оборудование регулировки температуры, его предел нагрева должен составлять не менее 125°. В четвертой зоне изоляция должна выдерживать не менее 170°, а рекомендуемый предел – 200°.

Размещение проводки на деревянном основании в парнойИсточник www.remontnik.ru

Важна ли мощность энергопотребления?

Кроме проектирования необходимо учесть и такой момент, как потребляемые мощности в доме.

В многоэтажном доме квартирного типа они обычно стандартизированы, но в отдельном коттедже перед утверждением документов потребуется знать, какую именно выделенную мощность запрашивать у поставщика электроэнергии.

С определением общей потребляемой мощности поможет справиться эта таблица. На ней указаны усредненные показатели для различных бытовых электроприборов и электроинструментов, более точные данные можно найти в техпаспортах оборудования

Ошибочно предполагать, что общая потребляемая мощность является суммой отдельных мощностей. Одновременного включения всех приборов в сеть фактически не происходит, поэтому при расчетах необходимо использовать такую величину, как коэффициент одновременности.

Для розеток он составляет максимум 0,2, то есть в одно и то же время обычно задействовано не более 20% точек питания.

Устройство заземления и монтаж УЗО

Современное оснащение дома бытовой техникой не обходится без таких электроприборов, как бойлер, стиральная машина, холодильник и многих других. Наличие электрооборудования с металлическим корпусом предполагает обязательное устройство заземления.

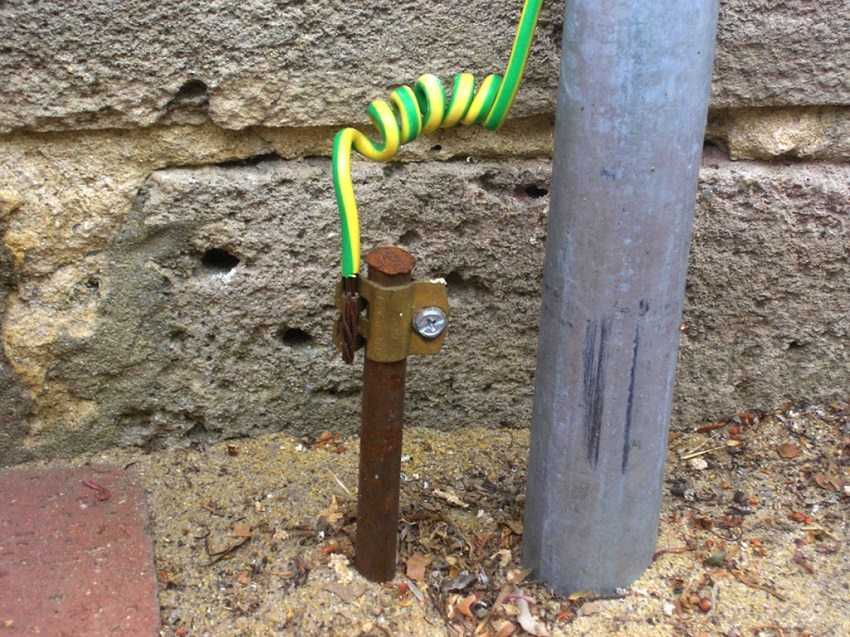

Точка подключения контура заземления.

Порядок устройства заземления следующий:

  • подготавливаются три стержня арматуры длиной 3 м и диаметром 3 см. Выкапывается траншея в форме равностороннего треугольника с длиной стороны 1 м. Глубина траншеи 30 см. Арматуру помещают в землю по углам получившегося треугольника;
  • стержни арматуры соединяют между собой металлическим уголком с помощью сварки;
  • к одному из углов приваривают петлю (проушину) и с помощью винтового соединения или путем сварки крепят прут из стали толщиной 1 см.
  • прут укладывают в траншее таким образом, чтобы соединить его с заземляющим проводником в электрощите. Заземляющие жилы кабелей имеют изоляцию желто-зеленого цвета.

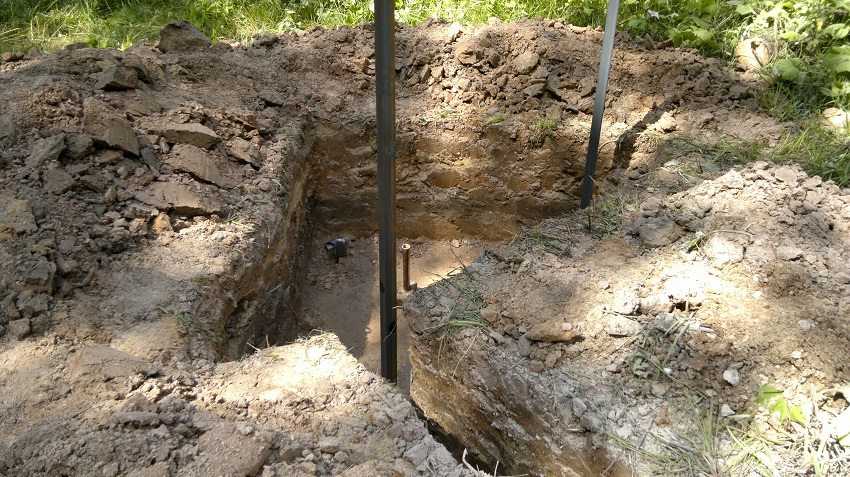

Обустройство контура заземления.

Чтобы обезопасить человека от электротока при его утечке на корпус электрооборудования, применяют устройство защитного отключения (УЗО). Это устройство монтируется в щитке после прибора учета. Исходя из величины номинального тока в сети подбирают параметры УЗО, которое реагирует на малейшую утечку тока

Наличие такого устройства особенно важно для комнат с повышенной влажностью

Номинальное значение тока для УЗО принимается выше, чем ток автомата в этой цепи. Значение тока утечки берется исходя из типа помещения. Для ванной оптимальным выбором будет УЗО с током утечки 10 мА, для других помещений 30 мА.

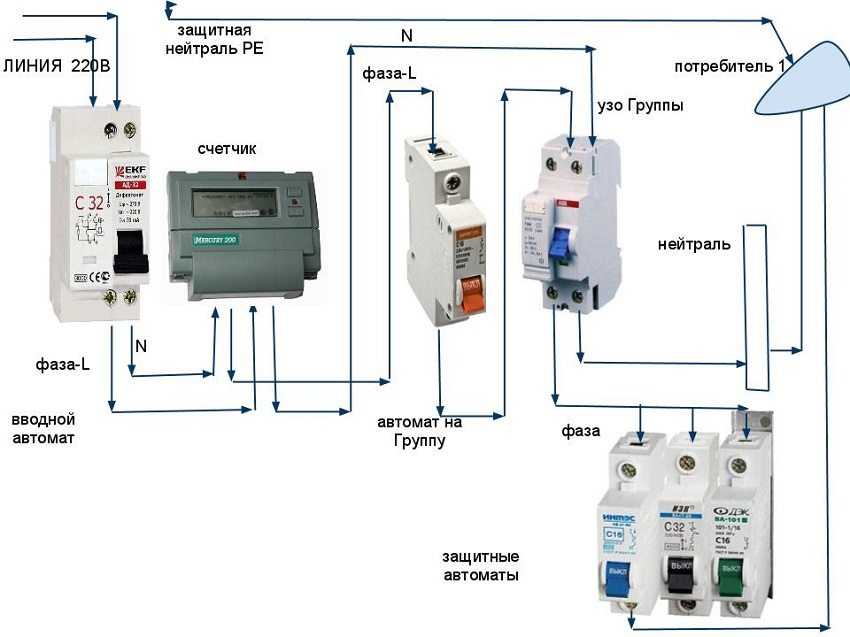

Элементы электрощитка и схема их подключения.

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной.  По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

  • Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
  • Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
  • Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
  • В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Предбанник, раздевалка, комната для отдыха

В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.

Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.

Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.

Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.

Как по нагрузке выбрать провода и розетки?

К примеру, вы  собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт.

Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы.

Таблица : выбор сечения провода

Посмотрите на таблицу, для мощности 6,24 кВт  подойдет медная проводка с сечением жилы в 4 мм² или алюминиевая проводка на 6 мм². Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Ключевые правила прокладки электропроводки

Перед тем, как сделать проводку своими руками рекомендуется детально изучить Правила устройств электроустановок (ПУЭ).

Прокладку проводки следует выполнять, в соответствии с такими требованиями:

  • необходимо обеспечить быстрый доступ к приборам учета, распределительным коробкам, розеточным группам и выключателям;
  • при открытии двери не должен закрываться доступ к составляющим схемы;
  • количество розеток определяется исходя из индивидуальных потребностей;
  • нельзя монтировать выключатели и розетки слишком низко;
  • подводка кабеля всегда выполняется сверху;
  • розетки монтируют в 50-80 см от пола. Нельзя монтировать розетки рядом с радиаторами отопления и трубами;
  • прокладка кабелей выполняется только под прямым углом, без диагональных и прочих изгибов;
  • провода не должны находиться рядом с карнизом во избежание повреждения при его монтаже;
  • нельзя допускать соприкосновения проводки с металлическими конструкциями;
  • кабели разводятся в специальных коробах или гофрах.

Электрификация гаража

Электричество в гараже – неоспоримое удобство для его владельца. В гараже станут ранее недоступные: зарядка аккумулятора, осмотр и поиск вышедших из строя агрегатов, подключение электроинструментов, освещение и прочее.

Чаще всего в гаражах используется однофазная электросеть и проводка открытого типа.

При наличии смотровой ямы, и для ее электроснабжения используется понижающий трансформатор мощностью до 3 кВт.

Также следует учитывать повышенную, по сравнению с домашними потребителями, мощность инструментов и приборов, подключаемых к розеткам. Исходя из этого, следует использовать кабель с увеличенным сечением и заземляющей жилой.

Напряжение к бане: воздушным или подземным способом?

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

  • Нельзя опускать кабель ниже шести метров до проезжей части;
  • Расстояние до пешеходной части не менее 3,5 метра;
  • Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
  • Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Рекомендуем использовать кабель типа СИП-4, обладающий сечением не меньше 16 мм2 на основе алюминиевого сердечника. Для однофазного варианта применяется версия на две жилы, а для трехфазного на четыре.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

  • Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
  • Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
  • Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
  • Для ввода в баню применяется стальная втулка;
  • Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
  • Создается качественное заземление и потребуется установка громоотвода.

Выводы и полезное видео по теме

Как правильно работать с инструментами, проводами и различными электрическими приборами, а также спланировать работы, можно узнать, просмотрев полезное видео.

Штробление стен и монтаж на потолке:

Интересная теория об электропроводке и защите:

Монтаж блока розеток:

Электромонтажные работы считаются законченными, когда провода подключены и замаскированы, распределительные коробки закрыты крышками, а электрощит полностью укомплектован. Заменить розетку или установить люстру можно в любой момент – монтаж осветительных приборов и декоративных элементов чаще всего производится после отделочных работ.

Но при любых манипуляциях с электрикой помните о самом главном – безопасности человеческой жизни.

Вы имеете значительный опыт выполнения электромонтажных работ и самостоятельно занимались проектированием и монтажом электрической проводки в доме? Если вы заметили ошибки или неточности в приведенной нами инструкции – укажите нам, пожалуйста, на них, оставив комментарий в блоке под этой статьей.

Или вы только изучаете правила монтажа и хотите уточнить некоторые нюансы? Задавайте свои вопросы – мы постараемся вам помочь.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
