Делаем правильное отверстие в кровле под дымоход в бане

Узел прохода дымовой трубы через плоскую кровлю

При монтаже дымовой трубы на плоской крыше, важно помнить, что ее высота над поверхностью кровли должна составлять 500 мм согласно нормативам СНиП. Через бетонную плиту перекрытия может выводиться круглая труба, прямоугольный короб дымохода или непосредственно кирпичный дымоход. Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа

Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа.

Особенности обустройства прохода через скатную крышу

Как закрепить дымоход на крыше? На дымовой трубе с внутренней стороны крыши требуется смонтировать фланец, достаточно жесткий, чтобы воспринимать нагрузки от обрешетки – вывод дымохода заставляет демонтировать часть прогонов, и без установки фланца конструкция останется в подвешенном состоянии.

Фланцем обычно служит стальной лист с приваренными к нему ребрами жесткости. Толщина листа должна составлять не менее 2-3 мм. На фланец следует уложить негорючий теплоизолятор – базальтовый картон. Это предотвратит передачу тепла от дымохода на обрешетку. Если конструкция дымохода недостаточно надежна, чтобы взять на себя часть нагрузок на кровлю, по периметру отверстия монтируется стропильная конструкция или дополнительные стойки, чтобы нагрузка передавалась на чердачное перекрытие.

Вокруг трубы все слои кровли должны быть вырезаны на промежуток, соответствующий нормативам, указанным в СНиПе (зависит от вида трубы и степени ее нагрева). Полученный зазор требуется заполнить негорючим теплоизолятором – базальтовой или стеклянной ватой, базальтовым картоном.

Принцип герметизации примыкания кровельного материала к дымоходной трубе зависит от таких факторов, как:

Чтобы дымоход, выведенный через скатную кровлю, не повреждался при сходе снега, рекомендуется выше по скату установить снегозадержатели. При ширине дымохода (поперек ската) свыше 800 мм, выше него на скате следует смонтировать специальную конструкцию, отводящую водяной поток.

Вывод через кровлю трубы с круглым сечением

Выполнить гидроизоляцию примыкания кровли к трубе круглого сечения без использования специальных кровельных проходок весьма затруднительно. На строительном рынке предложен широкий выбор узлов для труб, различающихся диаметром и материалом изготовления.

Универсальным вариантом является алюминиевый фланец, снабженный силиконовым или резиновым гофром. Выпускается несколько типоразмеров данных элементов, благодаря чему можно подобрать проходку для дымоходной трубы любого популярного диаметра. Рабочая поверхность фланца покрыта материалом, аналогичным материалу гофра, и снабжена канавками для заполнения герметиком. Верхушка конуса гофры срезается под требуемый диметр, после чего проходку требуется натянуть на дымовую трубу. Фланец необходимо промазать герметиком и прикрепить к кровле саморезами, которые входят в комплект. Если кровельное покрытие выполнено не из металла, фланец крепится дюбелями либо длинными саморезами непосредственно к обрешетке.

Для крыш с различным уклоном скатов предлагаются проходки, в которых гофра располагается под разным углом к фланцу. Можно приобрести разъемную конструкцию, которая применяется, если нет возможности натянуть гофр на трубу по причине наличия выступающих частей или большой высоты смонтированного дымохода. Такая проходка снабжена хомутами, благодаря которым гофр плотно обжимается вокруг трубы.

Крепление дымохода на крыше может быть выполнено с использованием проходок, в которых вместо гофры используется шарнирный сегмент. Это универсальный вариант для кровли с любым углом наклона ската: поверхности стыковочных элементов имеют шарообразную форму и могут закрепляться друг относительно друга под любым углом.

Производители материалов для кровли нередко предлагают готовые проходки для дымовых труб с фланцем, заранее отформованным под соответствующее кровельное покрытие. Такая проходка крепится к обрешетке кровли с необходимым перехлестом. Чтобы добиться совпадения диаметров, срезается конус фартука. Проходки от производителей кровельных покрытий имеют несколько стандартных углов наклона. Для герметизации стыка монтируется второй конический фартук внахлест с первым.

Виды дымохода

Использовав неправильный материал дымохода при монтаже в бане своими руками, могут возникнуть трудности в процессе эксплуатации. Связаны они будут выходом топлива из трубы, способностью сохранить температурные режимы в бане. Сгорание топлива будет проходить в неправильной форме.

Важно подобрать нужный материал для монтажа трубы дымохода в бане. Трудности на фоне неправильного выбора приведут к моментальному выгоранию топлива без должного прогревания парильной

Широкий выбор материалов предоставляет сделать правильный выбор для достойного результата.

Из наиболее доступных подходят:

Асбестоцементные

Достоинств выбора ─ недорогая стоимость и простота в монтаже. Из-за низкой стоимости, есть минус выбора данного материала, может скапливать водяные пары на поверхности внутри дымохода.

Черный металл

Обладает высокой проводимостью тепла, нагревается достаточно хорошо, служит долго и надежно за счет плотности и прочности материала. Но усложняется процесс установки, черный металл обладает достаточной степенью тяжести и принесет неудобства.

Кирпичные дымоходы

Большим плюсом служит красота внешнего вида конструкции. Многие выбирают ее из эстетических соображений. Не считается экономным вариантом расходного материала конструкции. С внутренней стороны необходимо проводить гильзовку вкладышей, чтобы не забивалась сажей. А полная забивка грозит потерей тяги, полным распадом трубы от влаги внутри трубы и снаружи. Доводить работу до ума просто необходимо, а красота и приятный эстетический вид не спасут от загрязнений и не служат залогом долгой службы в эксплуатации.

Керамические

Надежный, устойчивый материал выдерживает разные перепады температурных режимов. Долговечен в использовании из-за прочности. Хозяин не сможет выполнить установку, ей занимаются опытные мастера. Большим минусом служит ее непригодность к ремонту. После установки невозможно внести изменения в конструкцию, но подходит к любым видам казана.

Нержавейка

Металл выдерживает перепады температуры, выносит практически любые атмосферные условия окружающей среды.  Часто применят в качестве материала, не накапливает копоти. Эстетичный внешний вид трубы и легкость в использовании повод выбрать материал из нержавеющей стали. Часто применяют сэндвич-трубы для монтажа дымохода в бане своими руками.

Стекло

Обладает высокой устойчивостью к влаге, отличается дороговизной, используют не часто. Цена высокая, но рассматривая положительные стороны, то материал конечно того стоит.

Как сделать кирпичную трубу в бане через деревянный потолок

Дымоход, изготовленный из кирпича, является наиболее надежной конструкцией. Перед тем, как приступить к монтажу конструкции, вам необходимо спроектировать дымоход

Во время проектирования следует обращать внимание на особенности печки, которая установлена в бане. Также примите во внимание, что устанавливать массивный дымоход из кирпича нецелесообразно в маленьких банях. Технология установки дымохода на крышу:

Технология установки дымохода на крышу:

  1. Проделайте отверстие под трубу. Диаметр под проход должен быть на 20 сантиметров больше, чем диаметр самой трубы.
  2. Затем нужно вывести изделие через крышу.
  3. Изолируйте патрубок при помощи металлического листа.
  4. Герметизируйте конструкцию путем заведения края листа под кровлю.
  5. Прикрепите к дымоходу металлический зонт. Он защитит конструкцию от влаги.
  6. Нанесите на дымоход термоустойчивую краску. Она защитит металлические части конструкции от воздействия коррозии.

Сооружение перехода через перекрытие

Рассмотрим, как сделать дымоход в бане через потолок. Это можно осуществить двумя способами.

  • Использовать готовую разделку;
  • Смонтировать проходной узел своими руками.

 Применение готовой разделки

Для того, чтобы полноценно защитить элементы кровли от воздействия высоких температур, возникающих при прохождении по дымоходу продуктов горения, а заодно закрепить трубу в необходимом положении, используется так называемая потолочная разделка.

Чтобы соорудить проход дымохода через перекрытие, необходимо приобрести проходной потолочный узел для дымохода в строительном магазине. Он представляет из себя короб, выполненный из минерита или металла, соединенного с пластиной из нержавейки. В центре конструкции имеется отверстие, в которое помещается сэндвич. Такое устройство выполняет, помимо прочего, еще и декоративную функцию. Пластина, прикрепленная к нему, закрывает потолочное отверстие, придавая ему более эстетичный вид. Кроме того, на эту пластину опирается утеплитель, которым заполняется место между элементами перекрытия и трубой.

Они бывают двух видов:

— с изоляцией, выглядящий как две пластины в сочетании с изолированной трубой;

— без изоляции, представляющий из себя короб, изготовленный из металла, который предстоит заполнять изоляционными материалами собственноручно и отверстие, предназначенное для установки труб.

Разделки встречаются разных форм. Иногда они выглядят как металлический цилиндр, в таком случае пластина значительно превосходит его по габаритам. Если используется такое устройство, а потолочное отверстие имеет квадратную форму, то все равно необходимо соблюсти все перечисленные параметры, требуемые для обеспечения пожарной безопасности конструкции. При этом необходимо усилить защиту деревянных конструкций бани при помощи полосок металла.

https://youtube.com/watch?v=OloeKgcB2Yo

Установка готового переходника

  • Вырезать отверстие в потолке, учитывая габаритные размеры разделки;
  • При необходимости осуществить утепление;
  • Установить проходной узел дымохода в перекрытие;
  • Подвести трубу к потолку, при этом её длина должна быть на 100-150 мм меньше высоты;
  • Присоединить участок трубы, расположенный сверху крыши;
  • Произвести герметизацию всех стыков, возникших при осуществлении прохода дымовой трубы через деревянное перекрытие.

Установка переходника, выполненного собственноручно

Можно осуществить проведение дымохода через потолок в бане и без заводских узлов.

Рассмотрим, как изготовить потолочно проходной узел своими руками. Для этого потребуется:

— дымоходная труба;

— материал, выбранный для термоизоляции прохода трубы через потолок бани;

— пластины из металла.

Труба в бане через потолок и крышу устанавливается, следуя описанным ниже рекомендациям.

  • Вырезать в перекрытии отверстие, превышающее размер трубы на 13-18 мм;
  • В сделанное отверстие выводится один край трубы;
  • Изнутри помещения на потолок накладывается пластина;
  • Осуществляется утепление прохода дымохода через потолок. Оптимальным является изготовление теплоизоляции потолочно проходного узла из минерита.
  • Пространство, оставшееся между потолком и пластиной, необходимо также заполнить слоем утеплителя.
  • Пластина крепится с помощью саморезов.

Обдумывая, как установить трубу в бане через потолок, обязательно уделите внимание такому немаловажному фактору, как выбор подходящего места для прохода перекрытия для дымохода. Основная функция переходника — защита от возгорания

Основная функция переходника — защита от возгорания

Его можно установить либо прямо на коньке, обеспечив при этом хорошую тягу и отсутствие скопления осадков; либо рядом с коньком.

Разделка дымохода, установленная своими руками, потребует несколько больше времени, чем приобретенная в магазине, но поможет сэкономить средства, столь необходимые при строительстве.

Устанавливая разделку в потолочно – кровельное перекрытие, мастера часто сталкиваются с такой сложностью, как необходимость сделать дымоход в бане через потолок строго вертикально, разместив его при этом по центру прохода. Для этого можно порекомендовать использовать отвес. Его поднимают наверх и опускают в центр дымохода. Эту точку отмечают на потолке и используют в качестве соответствующей отметки перед тем, как сделать проход трубы через потолок бани.

Виды

Дымоходы, устанавливаемые для банной печи, классифицируются по материалу, типу монтажа (внешний, внутренний).

Чаще строят кирпичные дымоходы. Процесс установки дымохода в бане сложный, но получаемая в результате конструкция прочна и имеет хорошие теплоизоляционные свойства. Срок службы — несколько десятков лет. Баня защищена от внезапного возгорания. Недостаток заключается в поверхности материала. Его шероховатость провоцирует оседание сажи, ухудшение тяги. Поэтому требуется частая чистка.

Более простым является металлический дымоход. Минусы заключаются в скоплении конденсата на внутренних трубных поверхностях, потребности в создании слоя теплоизоляции.

Классическим вариантом расположения конструкции для выведения дыма, является монтаж с внутренней стороны постройки. Преимущества — дополнительный прогрев парилки, снижение топливных затрат. Недостаток заключается в затрудненном уходе, трудоемкости при установке, поскольку нужно демонтировать потолок и крышу, риске возникновения пожароопасной ситуации и задымленности банной комнаты. Опасные для жизни случаи происходят при появлении трещин.

Сейчас набирает популярность установка дымоходной трубы для печного элемента с внешней стороны бани. Преимущество конструкций в уменьшении риска возгорания, упрощении чистки. Недостаток — необходимость утепления.

Дымоход через стену

Виды труб

Если отбросить экзотические варианты материалов для дымоходов, остаются металлические и кирпичные.

Для изготовления стальных дымоходов используют готовые модули. Из них можно собрать трубу любой сложности.

Рассмотрим характеристики труб.

Металлическая

Устанавливая отопление в бане, обратите внимание на термостойкость материалов. Хороший вариант для современной печи — труба из нержавейки или сплава стали и титана с повышенной термостойкостью

Хороший вариант для современной печи — труба из нержавейки или сплава стали и титана с повышенной термостойкостью.

Труба из титанового сплава выдерживает температуру до 850°С без потери основных качеств.

Одностенная. По конструкции металлические трубы бывают одностенные и двустенные.

Одноконтурный дымоход — относительно недорогая труба из нержавеющей стали. Такие обычно используют для внутренних дымоходов.

Недостаток «одностенки» — обильный конденсат, сильный нагрев, который может вызвать ожоги при прикосновении. Такой вариант дымохода нуждается в контроле во время работы печки. Оставлять конструкцию без присмотра нельзя. Решить проблему легко — утеплите трубу.

Сэндвич. Сэндвич — двухслойная конструкция с термоизоляцией, где внутренняя часть — труба из нержавейки, а внешняя имеет больший диаметр.

Пустота между трубами заполнена негорючим базальтовым утеплителем, снижающим вероятность образования конденсата и уменьшающим теплопотери.

Задача внутренней трубы — сдерживать натиск продуктов сгорания. Она должна быть устойчива к прогоранию, ржавчине, кислотам. ГОСТ определяет минимальную толщину внутренних труб — 1 мм!

Внешняя, обечайка — труба из нержавеющей декоративной стали, меди или оцинковки (более дешёвый вариант).

Двухконтурный дымоход повышает эффективность работы печи, экономит топливо.

Конкретная схема монтажа часто индивидуальна и зависит от величины помещения, расположения печи или котла.

Если нужно сделать дымоход быстрее и позволяют средства, используют готовые модульные конструкции для дымоходов разных конфигураций. Из отдельных частей — труб, тройников, отводов и пр., теплоизолированных и заключённых в защитный металлический кожух, легко собирают трубу.

Кирпичная

Основная функция дымохода — вывод газов из печи при естественной тяге. С этой функцией вполне справляется кирпичная труба. Хотя такой дымоход уступает металлическому.

Чтобы разобраться в тонкостях материалов, проведём сравнительный анализ их возможностей.

Кирпичная труба

 Металлическая труба

чёрный металл (запрещён СП 2018)

 нержавейка

Сложный монтаж

Лёгкие установка и демонтаж

Качество дымохода зависит от квалификации специалиста

Качество и модульный принцип комплектации позволяют собрать дымоход самостоятельно

Дымоход сложен в обслуживании. Требует систематической чистки

Простой и удобный в эксплуатации дымоход. Но чистка и осмотр обязательны

Специфика сечения и неоднородность стенок препятствуют отводу газов

 На гладкостенной трубе не оседает сажа

Высокая теплопроводность и объёмная теплоёмкость

Низкая теплопроводность при использовании сэндвич-труб

Стандартная схема, строго вертикальная труба

Допустимы любые варианты установки

Необходим дополнительный фундамент

 Фундамент не требуется

Дымоход устойчив к конденсату

Металл нестоек к коррозии

Труба не подвержена ржавчине

Традиционно кирпичную трубу считают самой надёжной конструкцией, хотя это не совсем так.

Продолжительность «жизни» кирпича составляет 15–50 лет. Такой разброс во времени зависит от режима отопления. Стальная труба 0,5 мм при стандартной эксплуатации прослужит 10–20 лет, сэндвич-модули — до 30 лет.

Виды дымоходов

Дымоотводящие конструкции, как наружная, так и внутренняя, могут выполняться из различных материалов и их комбинаций:

  • Одноконтурная дымовая труба. Используют стальные оцинкованные или нержавеющие трубы, реже – асбестоцементные. Этот вид дымохода монтируют только внутри бани, так как дымовой канал без утепления и внешнего кожуха на улице быстро остывает, обрастает сажевыми отложениями и не может поддерживать хорошую тягу. Особенно много сажи откладывается на асбестоцементных трубах. При этом для одноконтурного дымохода не нужен дополнительный фундамент, а его возведение не потребует больших затрат ни на расходные материалы, ни на монтаж.
  • Кирпичная дымовая шахта. Дешевый и очень популярный вид дымоотвода. Кирпич нагревается и продолжительное время отдает тепло помещению, при этом его поверхность более надежна с точки зрения пожарной безопасности. Однако возведение кирпичной конструкции – это полноценные строительные работы, требующие определенных навыков и существенных временных и трудозатрат. Конструкция получается громоздкой и тяжелой, поэтому для нее обязательно обустраивают фундамент. Кроме того, на внутренней шершавой поверхности шахты оседает конденсат, разрушающий кладку, и образуется сажа, из-за чего дымоход приходится часто прочищать.
  • Сэндвич-дымоход. Можно купить набор готовых секций для сборки дымоотвода, каждая секция состоит из двух труб и негорючей теплоизоляционной прослойки. Трубы могут быть изготовлены из оцинкованной или нержавеющей стали или из жаропрочной керамики. Монтаж напоминает сборку конструктора и не занимает много времени, а готовый дымоход менее опасен, чем одноконтурный, хотя тоже может использоваться в качестве источника тепла. Благодаря утеплению дым внутри трубы медленнее остывает, сажа и конденсат меньше оседают на стенках, поэтому дымоход обеспечивает хорошую тягу и реже нуждается в прочистке.

Как сделать дымоход: выбираем утеплитель

Огнеупорная плита

На выборе утеплителя, мы считаем, надо остановиться особо. Повторимся: большинство положит внутрь короба керамзит или минвату, снаружи обложит его минеритом (его аналог листы Flamma) или базальтовым картоном. Это годное решение. Сомнительно использовать вместо минерита асбест.

асбокартон (асбестовый картон)

СОВЕТ! Не делайте внутреннюю засыпку из песка, потому что он отлично передает тепло, а при нагреве дымохода градусов до 400 даже это гарантированный пожар. Потому что дерево загорается при 330 градусах, но если долго греть, то загорится и от 150-170 градусов. Песок сослужит очень плохую службу.

Однако в наше время появились и другие огнеупоры – тот же силикат кальция, известный в продаже как суперизол или плиты Silca. Но он представляет собой плитный материал.

Дымоход в потолке бани в районе ППУ можно обложить и другими материалами, имеющими вид ваты или войлока. Если говорить о производных камня, то это базальтин и Basfiber, которые являются технологически более усовершенствованными модификациями минеральной ваты.

Но сейчас можно купить не только их, но и керамические волокна, в частности, это Суперсилика, представляющая собой кремнеземное волокно, из которого делается либо вата, либо маты. У нее вообще нет связующих веществ, которые в минвате выгорают со временем, приводя ее к осыпанию. На сайте изготовителя прямо говорится о том, что это волокно годится для изоляции прохода потолка в бане.

Ниже ролик, в котором показан забавный стресс-тест всего, чем можно набить узел ППУ:

Есть еще вата муллитокремнеземистая, но это уже реальный огнеупор, способный выдерживать температуры раза в два выше максимальных для дымохода.

Безопасность

При сооружении дымохода в бане в первую очередь нужно продумать вопросы безопасности. Ведь в том случае, если что-то будет сделано неправильно, деревянные конструкции могут вспыхнуть очень легко. К проблеме нужно подходить тщательно, тогда баня прослужит действительно долго, а риска для жизни людей не возникнет.

Все необходимые требования, которым должны отвечать дымоходы, установлены соответствующими санитарными правилами и нормами. В них прописано расстояние, которое нужно выдержать между трубой и горючими деталями перекрытий крыши. Эта величина зависит от параметров трубы. Если вы собрались делать дымоход в бане, вам следует ознакомиться со СНиП 41-01-2003, который утверждает правила устройства вентиляции, отопления и кондиционирования

При этом обратите особое внимание на пункт 6.6.22, где и содержится вся необходимая информация

Чтобы дымоход был полностью безопасен, нужно использовать соответствующие материалы для теплоизоляции:

  • минеральная вата;
  • базальтовый картон;
  • минерит.

Негорючая минеральная вата с длительным сроком службы

Также для этой цели подойдут огнестойкий гипсокартон и стекломагниевый лист.

Гипсокартон огнестойкий может выдерживать около часа воздействие прямого огня

Стекломагниевый (стекломагнезитовый) лист (СМЛ), влагостойкий, огнестойкий, морозостойкий, экологически чистый

Нужно обратить внимание и на некоторые другие моменты

Так, важно правильно выбрать материалы, из которых будет выполнен сам дымоход — они должны быть устойчивы к высоким температурам. К примеру, если вы решите использовать металлическую трубу для сооружения дымохода, она обязательно должна быть изготовлена из неоцинкованного материала

Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а испарения его крайне вредны для здоровья

К примеру, если вы решите использовать металлическую трубу для сооружения дымохода, она обязательно должна быть изготовлена из неоцинкованного материала. Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а испарения его крайне вредны для здоровья.

Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

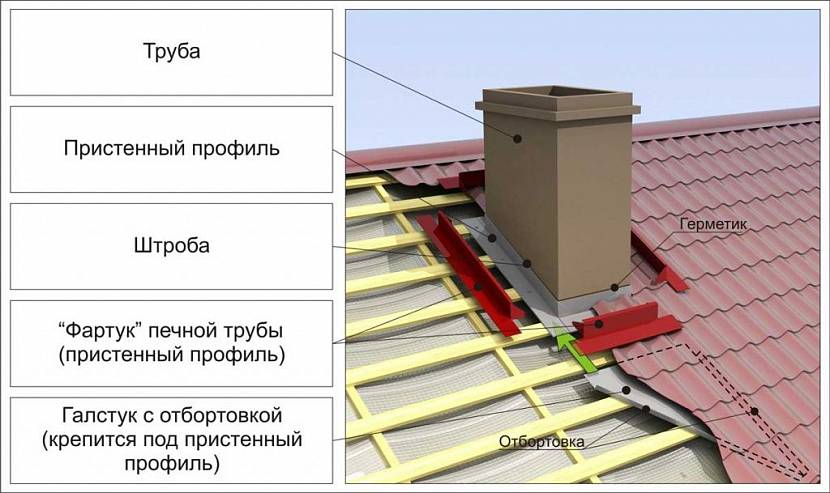

  1. Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
  2. До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
  3. Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.


Для установки фартука, в трубе надо сделать специальную штробуИсточник experttrub.ru

  1. Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
  2. Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
  3. После установки галстука и внутреннего фартука укладывается металлочерепица.
  4. Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.

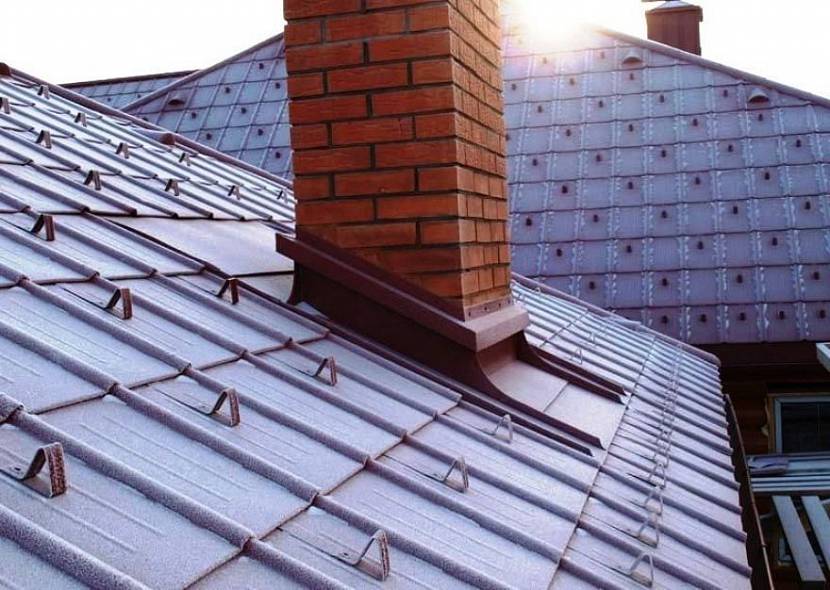

Готовая печная труба, проведенная через металлочерепицуИсточник tproekt.com

Конструкция сэндвич труб

Все, что касается отопительного оборудования связано с опасностью возникновения пожаров, особенно в деревянных домах. Статистика утверждает, что более половины случаем возгорания происходят, потому что домовладельцы выполнили монтаж дымохода своими руками некорректно. Чтобы облегчить эту задачу и защитить дом от огня, используют сэндвич трубы для дымохода. На первый взгляд они похожи на обыкновенные изделия из нержавейки, но на самом деле имеют трехслойное строение:

Конструкция сэндвич трубы

  1. Внутренний контур. Цилиндр круглого сечения из нержавеющей стали повышенной прочности толщиной не менее 1 мм с добавлением цинка или молибдена. Внутреннюю трубу изготавливают из листа металла, с помощью сварки получая герметичный шов. Благодаря высоким антикоррозийным качествам легированную сталь не повреждает взаимодействие с водой.
  2. Изоляционный слой. Между внутренним и внешним контуром находится изоляционная прослойка, которая выполняет две важные функции: «запирает» жар внутри трубы, не позволяя ему нагревать окружающие материалы и не позволяет дыму остывать во время прохождения по трубе, чтобы сажа не оседала на ее стенках. В качестве термоизоляции используют волокнистые материалы с наивысшим классом огнестойкости с рабочей температурой до 700 градусов, к примеру, минеральную вату на базальтовой основе. Слой изоляции между контурами составляет 40-60 мм, а плотность утеплителя 12о кг на кубический м.
  3. Внешний кожух. Внешняя оболочка сэндвич трубы, изготовляемая из нержавеющей стали или другого вида металла. Шов кожуха выполняют при помощи лазерной сварки, которая не повреждает гальванический слой нержавейки, защищающий ее от коррозии. Стоимость труб из латуни и меди намного увеличивает затраты на прокладку дымохода, а установка оправдана эффектным внешним видом.

Сендвичные трубы состоят из доборных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все части дымохода одной фирмы, идеально подходящие друг к другу.

Проведение дымохода в готовой крыше

Если дымоход выводится не на стадии строительства дома, а в уже готовой крыше, выполняется следующее:

  1. Находится место для вывода с учетом требований СНиП. Это должно быть пространство между поперечной балкой и стропилами.
  2. Выполняется короб из брусьев, сечение которых равно сечению стропил. Короб делается таким, чтобы ширина его сторон была больше диаметра трубы на 0,5 м.
  3. В крыше вырезается отверстие, равное периметру короба. Чтобы его соблюсти, изнутри в углах короба сверлят сквозные отверстия.
  4. Материал кровли отгибается наружу, в отверстие заводится труба и закрепляется.
  5. Короб заделывается огнестойким материалом для термоизоляции.
  6. Стык трубы и кровли герметизируется. Выполняется установка фланца (переходника).


Труба обязательно выводится только через переходникИсточник rinnipool.ru

Видео описание

Наглядно про проведение трубы через готовую кровлю смотрите в следующем видеоролике:

Заключение

Чтобы дымоход был правильно проведен через кровлю, необходимо знать все тонкости этой работы. Благодаря этому труба будет установлена в нужном месте, с соблюдением требований всех правил и норм по строительству. Также дом будет надежно защищен от протечек и возможности возгорания.

Виды дымоходов

Дымоотводящие конструкции, как наружная, так и внутренняя, могут выполняться из различных материалов и их комбинаций:

  • Одноконтурная дымовая труба. Используют стальные оцинкованные или нержавеющие трубы, реже – асбестоцементные. Этот вид дымохода монтируют только внутри бани, так как дымовой канал без утепления и внешнего кожуха на улице быстро остывает, обрастает сажевыми отложениями и не может поддерживать хорошую тягу. Особенно много сажи откладывается на асбестоцементных трубах. При этом для одноконтурного дымохода не нужен дополнительный фундамент, а его возведение не потребует больших затрат ни на расходные материалы, ни на монтаж.
  • Кирпичная дымовая шахта. Дешевый и очень популярный вид дымоотвода. Кирпич нагревается и продолжительное время отдает тепло помещению, при этом его поверхность более надежна с точки зрения пожарной безопасности. Однако возведение кирпичной конструкции – это полноценные строительные работы, требующие определенных навыков и существенных временных и трудозатрат. Конструкция получается громоздкой и тяжелой, поэтому для нее обязательно обустраивают фундамент. Кроме того, на внутренней шершавой поверхности шахты оседает конденсат, разрушающий кладку, и образуется сажа, из-за чего дымоход приходится часто прочищать.
  • Сэндвич-дымоход. Можно купить набор готовых секций для сборки дымоотвода, каждая секция состоит из двух труб и негорючей теплоизоляционной прослойки. Трубы могут быть изготовлены из оцинкованной или нержавеющей стали или из жаропрочной керамики. Монтаж напоминает сборку конструктора и не занимает много времени, а готовый дымоход менее опасен, чем одноконтурный, хотя тоже может использоваться в качестве источника тепла. Благодаря утеплению дым внутри трубы медленнее остывает, сажа и конденсат меньше оседают на стенках, поэтому дымоход обеспечивает хорошую тягу и реже нуждается в прочистке.

Проходной узел: устройство и габариты короба

Есть несколько названий для короба, который устанавливается в просвет вырезанного в потолке отверстия: это и «проходной узел», и «разделочный короб» и «разделка потолка», и ППУ (потолочный проходной узел).

Что он собой представляет? Если совсем просто, то это коробка с теплоизолирующим материалом, которая должна держаться в вырезанном вами отверстии, а также держать ровно по центру дымоходную трубу.

Короб для прохода дымохода через потолок для установки печи в парной

Помимо этого есть еще отделка самого отверстия, которое очень желательно укрепить материалом, выдерживающим большие температуры, не возгорающимся и с низкой теплопередачей. Ниже мы поговорим о конкретных материалах, но задачи, которые должны быть ими решены, именно такие.

Проходной узел делается из металла. В частности, это может быть нержавеющая сталь. Во всяком случае та часть, которая видна из парной, обычно делается из нержавейки. В продаже можно найти короба и целиком из нержавейки, и целиком из оцинкованной стали, и их комбинации.

Различаются короба размерами. Причем не только самого короба, но и внутреннего отверстия, через которое должен пройти дымоход. Диаметр варьируется от 115 до 300 мм.

Что касается внешних габаритов, то каждый толкует ГОСТ на свой лад. Мы уже с вами поняли, почему так происходит – одни считают, что короб со стороной 1 метр соответствует ГОСТу, другие, что и 26 см + диаметр трубы – вполне достаточно. И все это – с опорой на технические нормативы.

ВАЖНО! При имеющемся разночтении опираться приходится на здравый смысл.

Что является главным ограничением при прохождении потолка? Потолочные балки, если потолок подшивной. Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте. Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени.

Потолок в бане и дымоход. Фото СтройДом

Конечно, если бы положение печи было продумано еще на стадии проектирования, то можно было бы и балки расположить так, чтобы ППУ прошел между ними. Следовательно, и размер ППУ нужно было бы продумывать заранее.

А с другой стороны, сейчас есть материалы с низкой теплопередачей, способные вынести нагрев до 1000-1100 градусов. Если их использовать, то нет нужды в вырезании большого куска потолка. Посмотрите для примера ролик, в котором показано тестовое испытание плиты из силиката кальция. Мы посмотрели потом технические характеристики этого огнеупора – они просто отличные! Полюбопытствуйте сами (мы не рекламируем и не продаем).

А пока суммируем данные. У нас получилось, что согласно СНиП и прочим нормативам есть следующие варианты:

  • радиус керамической трубы + изоляция + 13 см;
  • радиус керамической трубы + 25 см;
  • радиус трубы + 38 см;
  • радиус трубы + 50 см.

ВНИМАНИЕ! Нет данных для стальных труб в первых двух случаях.

Что касается устройства, то тут все просто: металлический короб имеет высоту потолочного перекрытия, а сверху и снизу закрывается крышками с отверстиями под диаметр трубы. Крышки больше размеров короба.

Сам короб по всем поверхностям снаружи обкладывается теплоизолятором – минеритом или базальтовым картоном. Внутрь короба насыпается керамзит или укладывается базальтовая вата. Это стандартный вариант, так делается чаще всего. Но в ролике вы видели, что можно обойтись плитой из силиката кальция и изолировать ею трубу в бане от потолка.

Заключение

Обустройство дымохода в бане является весьма сложным и ответственным мероприятием, и допустить ошибку в процессе непростительно. Лучше всего обратиться к квалифицированному специалисту, дабы быть на сто процентов уверенным в качестве проделанных работ.

Если же вы решили браться за работу самостоятельно, то информация выше будет весьма кстати.

Помимо правильной установки следует помнить о грамотной эксплуатации дымохода, ведь его необходимо вовремя и тщательно очищать от накопившейся сажи и грязи. Из печи необходимо вовремя удалять золу и не бросать в нее не предназначенные для топки материалы.

Каждый из этих пунктов является залогом долгой и бесперебойной работы дымохода.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

четырнадцать + семь =
